Plan 252 - Keittiön liesituuletin Thermex - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin
Tuotemerkki	Thermex
Malli	Plan 252
Leveys	60 cm
Syvyys	30 cm
Korkeus	15 cm
Paino	10 kg
Virtalähde	220-240 V, 50 Hz
Suurin ilmavirta	600 m³/h
Melutaso (max)	60 dB
Energialuokka	A
Poistotyyppi	Kanavallinen / Kiertoilma
Ohjaustyyppi	Elektroniset painikkeet
Valaistus	LED, 2 x 1,5 W
Rasvasuodatin	Alumiini, pestävä
Hiilisuodatin (valinnainen)	Kyllä, vaihda 3-6 kuukauden välein
Asennustyyppi	Sisäänrakennettu
Huolto	Puhdista rasvasuodatin kuukausittain; vaihda hiilisuodatin jos kiertoilmakäytössä
Turvallisuus	Katkaise virta ennen puhdistusta; pidä poissa lasten ulottuvilta
Varaosat saatavilla	Rasvasuodattimet, hiilisuodattimet, LED-lamput, moottori

Usein kysytyt kysymykset - Plan 252 Thermex

Kuinka asennan Thermex Plan 252 liesituulettimen?

Asennus tulee teettää ammattilaisella. Varmista, että liesituuletin on kiinnitetty tukevasti keittotason yläpuolelle suositellulle korkeudelle (65-75 cm kaasu, 55-65 cm sähkö). Liitä verkkovirtaan ja jos kanavallinen, kiinnitä poistoletku ulkoilmaan.

Kuinka puhdistan rasvasuodattimen?

Poista alumiininen rasvasuodatin ja pese käsin lämpimällä vedellä ja miedolla pesuaineella. Voit myös pestä sen astianpesukoneessa matalassa lämpötilassa. Anna kuivua täysin ennen takaisin asentamista.

Kuinka usein hiilisuodatin tulisi vaihtaa?

Jos käytät kiertoilmatilaa, vaihda hiilisuodatin 3-6 kuukauden välein tai kun se on kyllästynyt ja vähemmän tehokas. Tätä suodatinta ei voi pestä.

Mitä teen, jos liesituuletin ei ime kunnolla?

Tarkista ensin, onko rasvasuodatin puhdas. Varmista myös, ettei poistokanava ole tukossa. Kiertoilmakäytössä tarkista, ettei hiilisuodatin ole tukkeutunut. Jos ongelma jatkuu, ota yhteyttä asiakaspalveluun.

Voinko käyttää liesituuletinta ilman hiilisuodatinta?

Kyllä, jos liesituuletin on liitetty ulkoiseen poistokanavaan (kanavallinen tila). Hiilisuodatinta tarvitaan vain kiertoilmakäytössä hajujen poistoon.

Kuinka vaihdan LED-lampun?

Katkaise virta, irrota vanha lamppu varovasti pidikkeestään tasapääruuvimeisselillä (tarvittaessa), asenna uusi samanlainen LED-lamppu (esim. 1,5 W). Asenna kansi takaisin.

Miksi liesituuletin on tavallista äänekkäämpi?

Ylimääräinen melu voi johtua likaisesta suodattimesta, löysästä asennuksesta tai poistokanavan tukoksesta. Puhdista suodattimet ja tarkista tärinä. Kiristä löysät ruuvit tarvittaessa.

Mistä voin ostaa varaosia?

Varaosia, kuten suodattimia, lamppuja ja moottoreita, voi tilata Thermex-valtuutetuilta jälleenmyyjiltä tai suoraan valmistajan verkkosivuilta. Käytä mallinumeroa Plan 252 oikeiden osien löytämiseksi.

Kuinka nollaan liesituulettimen puhdistuksen jälkeen?

Thermex Plan 252:lla ei ole erityistä nollaustoimintoa. Puhdistuksen jälkeen kytke virta takaisin, ja liesituuletin toimii normaalisti. Jos suodattimen kyllästymisilmaisin on olemassa, katso ohjekirjasta nollausohjeet.

Mikä on tämän liesituulettimen takuuaika?

Thermex-tuotteiden vakiotakuuaika on yleensä 2 vuotta ostopäivästä. Tämä voi kuitenkin vaihdella maittain. Rekisteröi tuote takuuajan pidentämiseksi.

KÄYTTÖOHJE Plan 252 Thermex

Turvallisuusmääräykset....16

Käyttö....18

Huolto ja takuu....20

Sähköasennus....31

Asennus....33

Ilmavirtauksen säätö....35

USER INSTRUCTIONS

Lue nämä käyttö- ja asennusohjeet huolellisesti läpi, varsinkin turvallisuusmääräykset, ennen tuotteen asentamista ja käytön aloittamista.

Säilytä käyttöohjeet myöhempää käyttöä varten tai annettavaksi edelleen henkilölle, jolle luovutat tuotteen.

Katkaise virransyöttö tuotteeseen ennen minkäänlaisia puhdistus- tai hoitotoimenpiteitä.

§ Ulostuloilma on johdettava pois asianomaisen viranomai- sen antamien määräysten mukaisesti.

§ Ulostuloilmaa ei saa johtaa savuhormeihin, joita käytetään savukaasujen poistamiseen esim. kaasukamiinoista tai takoista, puu- tai öljykattiloista jne.

§ Lieden ja tuotteen välisen etäisyyden on oltava vähintään 44 cm. Jos kyseessä on kaasuliesi, etäisyyden on oltava vähintään 65 cm. Kaasulieden valmistajan suosittelema korkeampi asennuskorkeus on kuitenkin otettava huomioon.

HUOM.! Jos tuote on varustettu liesihälyttimellä tai liesivah-dilla, sitä ei saa asentaa kaasulieden yläpuolelle. Katso erillinen ohje.

§ Ruokien liekittäminen tuotteen alla on kielletty.

§ Vaaran välttämiseksi kiinteän asennuksen, pistokkeen vaih-don tai muun tyyppisen liitän-nän saa tehdä vain sähköalan ammattilainen.

§ Riittävästä ilmankierrosta on huolehdittava, jos tuotetta käytetään tilassa, jossa samaan aikaan käytetään muuta kuin sähköenergiaa tarvitsevia laitteita. Tällaisia ovat mm. kaasuhella, kaasukamiina/takka, puu-/öljykattilat jne.

§ Tuotetta saavat käyttää 8 vuotta täyttäneet ja sitä vanhemmat lapset sekä henkilöt, joilla on rajoittunut henkinen tai fyy-sinen toimintakyky, heikentynyt tuntoaisti tai puutteellinen kokemus tai tietämys, jos heille kerrotaan, kuinka tuotetta on tarkoitus käyttää.

§ Lapset eivät saa leikkiä tuotteella. Lapset eivät saa puhdistaa tai huoltaa tuotetta ilman valvontaa.

§ Tuotteen pinnat voivat kuumentua ruuanlaiton yhteydessä.

§ Tulipalon riski kasvaa, jos puhdistusta ei tehdä suositellun aikataulun mukaisesti.

HUOM.! Rakennuttaja vastaa asennuksen oikeellisuudesta ja sii-tä, että voimassa olevia rakenta-missääntöjä noudatetaan.

YLEISET TIEDOT

Tuotteessa on 6,5 watin LED-valaistus, alumiinisuodatin ja Easy Clean -toiminto.

KÄYTTÖ

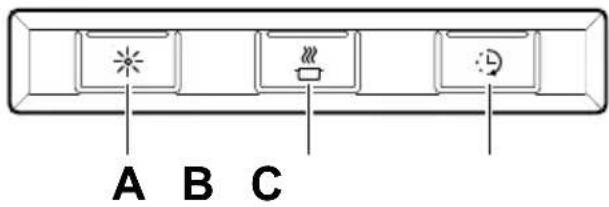

Kuva 1

A. Valaistus.
B. Peltitoiminto. Auki/kiinni.
C. 1. Ajastetun ajan pidennys (+30 minuuttia).
2. Suodatinvahti. Jos suodatinvahti on aktivoitu (katso jäljempänä olevat ohjeet), diodi alkaa vilkkua, kun suodatin täytyy puhdistaa. Puhdistuksen jälkeen pidä painike C painettuna 2 sekuntia, jotta järjestelmä palautuu alkutilaan.

Pelti sulkeutuu automaattisesti viimeistään 60 minuutin kuluttua tai kun painetaan toisen kerran painiketta B.

Peltiä kannattaa pitää auki jonkin aikaa ennen ruoan valmistusta ja sen jälkeen. Näin käryt eivät leviä muualle huoneistoon.

Tuote on varustettu suodatinvahdilla. Katso jäljempänä olevat tiedot suodatinvahdin käyttöönotosta ja käytöstä poistosta.

Ohjelmointi

1. Avaa ohjelmointi: Pidä painikkeita A ja B painettuina 3 sekuntia niin, että ne molemmat vilkkuvat 3 kertaa. Ohjelmointitila on aktiivinen 30 sekunnin ajan.
2. Valitse toiminto: Ota haluamasi toiminto käyttöön tai poista se käytöstä toiminnon painikkeella.

Painike Käyttö

C Suodatinvahti

Painikkeen diodi palaa, kun toiminto on käytössä.

1. Tallenna ohjelmointi: Pidä A- ja B-painikkeita painettuna 3 sekuntia. Painike A ja B välkkyvät 2 kertaa sen vahvistamiseksi, että ohjelmointi on tallennettu.

Huom!

Jos tuote on varustettu liesihälyttimellä tai liesivahdilla, katso erillinen ohje.

HOITO JA YLLÄPITO

Suodattimen puhdistus

Liesikupu pyyhitään kostealla rievulla ja astianpesuaineella. Suodattimet on normaali-käytössä puhdistettava vähintään joka toinen kuukausi. Normaalia useammin tapahtuvassa käytössä puhdistus on suoritettava useammin.

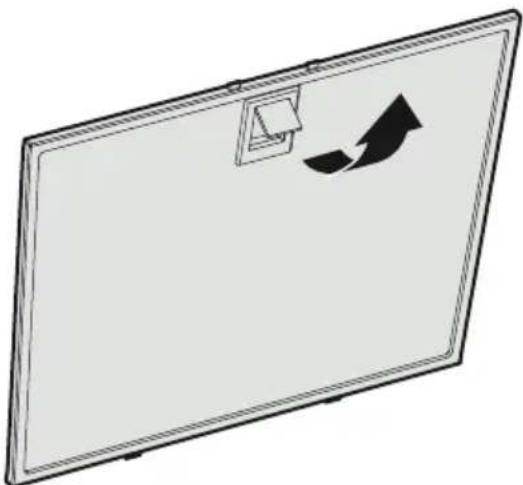

Poista rasvasuodatin avaamalla kiinnike, Kuva 2.

Käsittele suodatinta varovaisesti, älä taivuta sitä.

Liota suodatinta lämpimässä vedessä, jo- hon on sekoitettu astianpesuainetta. Suo- datin voidaan pestä myös astianpesukoneessa.

Aseta rasvasuodatin takaisin paikalleen puhdistuksen jälkeen. Varmista, että se kiinnittyy kunnolla.

Muiden osien puhdistus

Liesikuvun sisäpuoli ja pelti on puhdistetta-va vähintään kaksi kertaa vuodessa.

Pelti puhdistetaan huolellisesti kostealla liinalla ja astianpesuaineella sekä avoimena että suljettuna. Käsittele peltiä varovaisesti.

LED-VALAISTUKSEN VAIHTO

Valaistus on vaihdettava valmistajan tai sen huoltoedustajan vastaavaan erikoisvalaisimeen.

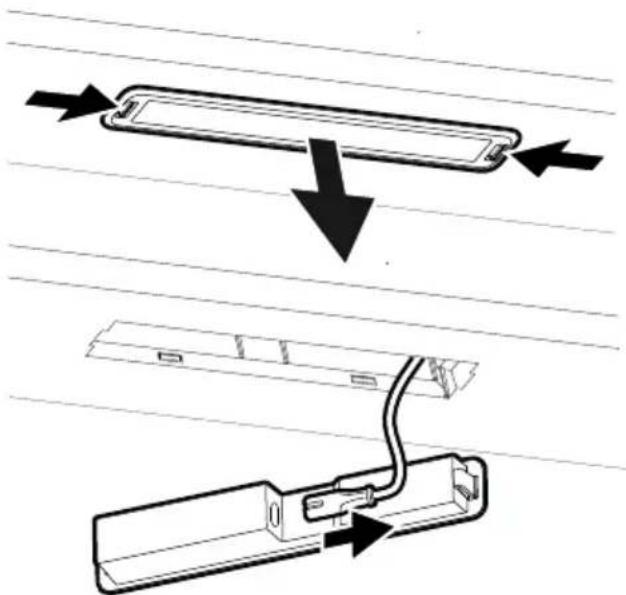

Valaistus irrotetaan painamalla kiinnikkeitä sivuilta ja vetämällä valaisinta suoraan alaspäin niin, että valaistuskaapeli tulee esiin. Kuva 3.

VIANETSINTÄ

Tarkista, että sulake on ehjä. Tarkista, toimivatko kaikki toiminnot kuten pitääkin.

Kokeile ensin katkaista tuotteesta virta ja käynnistää se uudelleen.

Varmista, että liitäntäletku on vedetty mahdollisimman lähelle liitäntää.

Huom!

Jos tuote on varustettu liesihälyttimellä tai liesivahdilla, suorita vianetsintä ohjeiden mukaan, katso erillinen ohje.

HUOLTO

Kuva 4

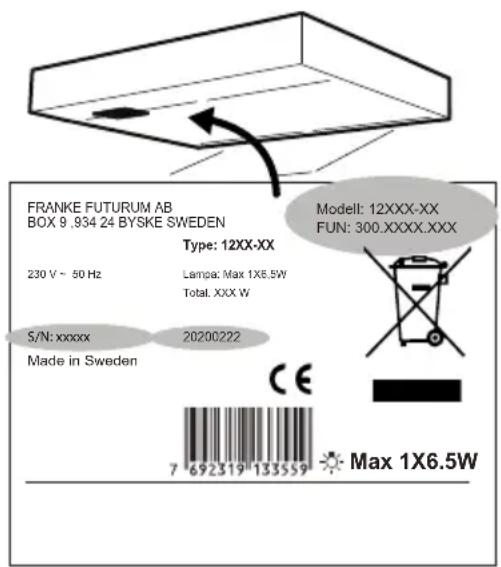

Tarkista laitekilpi ennen yhteydenottoa huoltoon ja merkitse muistiin tuotteen FUN-nro, S/N-nro ja valmistuspäivämäärä. Laitekilpi sijaitsee vasemmalla sivulla suodattimen/alustalevyn alla.

Ota yhteyttä: Thermex Scandinavia AB puh. [phone]

Huoltohenkilökunta voi auttaa sinua vian korjaamisessa tai ohjata sinut lähimpään, hyvää ja nopeaa palvelua tarjoavaan huoltopisteeseen.

Tuotetta koskevat voimassa olevat alakoh- taiset määräykset

YMPÄRISTÖ

Tuotteissa käytetään pääasiassa seuraavia raaka-aineita:

• Metallit: ruostumaton teräs, sähkösinkitty teräs, sinkki, alumiini
• Muovit: polypropeeni, polyamidi, polykarbonaatti, polybuteenitereftalaatti (PBT)
• Lasi

Kaikki tuotteeseen sisältyvät komponentit täyttävät RoHS-direktiivin vaatimukset.

PAKKAUKSEN JA TUOTTEEN KIERRÄTTÄMINEN

Pakkaus on toimitettava lähimpään kierrätyspisteeseen.

Symboli tarkoittaa, ettei tuotetta saa hävittää sekajätteen joukossa. Se on toimitettava hävitettäväksi sähkö- ja elektroniikkakomponenttien kierrä-

tyspisteeseen. Varmistamalla tuotteen asianmukaisen käsittelyn autat ehkäisemään negatiivisia ympäristö- ja terveysvai-kutuksia, jollaisia saattaa syntyä, mikäli tuote hävitetään tavallisten jätteiden jou-kossa. Lisätietoja kierrätyksestä saat pai-kallisilta viranomaisilta, jätehuollosta tai liikkeestä, josta ostit tuotteen.

Sähköliitäntä 230 V\~ suojamaadoituksella.

Ohjausjohtimen maks. liitäntäteho, 900 W (230 V:IIa).

Tuotteen mukana tulee johto sekä maa-doitettu pistoke liitettäväksi maadoitettuun pistorasiaan sekä ohjausjohdin ulkoiseen yksikköön tai aggregaatit. Liitäntä- ja pistrasiaan on päästävä käsiksi myös asennuksen jälkeen.

Jos liitäntäjohto vaurioituu, se on vaihdettava vastaavaan valmistajan tai sen huoltoedustajan erikoisjohtoon.

FI HUOM.! Pellin säätämisen pitää suorittaa ammattilainen.

Pellin säätö: Ilmavirtausta säädetään pellin avulla. Peltiä pääsee säätämään, kun suodatin on ensin poistettu.

Avaa pelti painamalla nappia B. Löysää pysäytinkannat G kiertämällä puoli kierrosta (momenttiin 10). Aseta pysäytinkannat haluttuun asentoon. Pellissä olevat merkinnät vastaavat perusvirtauksen kaavion arvoja, katso seuraavat sivut. Kuvan merkinnät vastaavat kaavion kohtaa G7. Lukitse pysäytinkannat. HUOM! Varmista, että kannat on lukittu asianmukaisesti! Sulje pelti painamalla ohjauspaneelin painiketta B. Mittaa paine Pm mittausliitännästä A ja varmista, että toivottu perusvirtaus on saavutettu.

NO Grunnventilasjon
