Preston Lux - Keittiön liesituuletin Thermex - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin
Merkki	Thermex
Malli	Preston Lux
Leveys	90 cm
Syvyys	50 cm
Korkeus (min-max)	60-110 cm
Paino	15 kg
Virtalähde	220-240 V ~ 50 Hz
Maksimi imuteho	650 m³/h
Melutaso (max)	65 dB(A)
Moottoreiden lukumäärä	1
Valaistus	2 x 1.5 W LED
Suodatintyyppi	Alumiininen rasvasuodatin
Hiilisuodatinvaihtoehto	Kyllä (myydään erikseen)
Ohjaimet	Elektroniset painonapit
Nopeuksien lukumäärä	3 + tehostus
Asennustyyppi	Seinään asennettava / Kanavallinen tai kiertoilma
Energialuokka	A
Vuotuinen energiankulutus	45 kWh/a
Rasvasuodattimen puhdistus	Kuukausittain astianpesukoneessa tai käsin
Hiilisuodattimen vaihto	3-6 kuukauden välein käytöstä riippuen
Turvaominaisuudet	Lämpösuoja, moottorin ylikuormitussuoja
Korjattavuusindeksi	7.5/10
Mukana tulevat varusteet	Rasvasuodatin, ulostulosovitin, asennussarja

Usein kysytyt kysymykset - Preston Lux Thermex

Miten puhdistan rasvasuodattimen?

Alumiininen rasvasuodatin tulee puhdistaa kuukausittain. Irrota se liesituulettimesta ja pese se lämpimällä vedellä ja miedolla pesuaineella tai aseta se astianpesukoneeseen matalassa lämpötilassa.

Kuinka usein hiilisuodatin tulisi vaihtaa?

Jos liesituuletinta käytetään kiertoilmatilassa, vaihda hiilisuodatin 3-6 kuukauden välein käytön tiheydestä riippuen. Suodatin ei ole pestävä.

Mikä on suositeltu asennuskorkeus liesituulettimelle?

Sähköliesille vähimmäiskorkeus on 50 cm; kaasuliesille 65 cm. Noudata tarkkoja mittoja turvallisuuden vuoksi.

Voinko käyttää liesituuletinta ilman kanavaa?

Kyllä, Preston Lux -liesituuletinta voidaan käyttää kiertoilmatilassa asentamalla hiilisuodatin (myydään erikseen). Ilma suodatetaan ja palautetaan keittiöön.

Miten vaihdan LED-lamput?

LED-valot ovat integroituja, ja ne tulee vaihtaa pätevän teknikon toimesta. Ota yhteyttä Thermex-tukeen huoltoa varten.

Mitä tehostusnopeus tekee?

Tehostusnopeus käy maksimiteholla rajoitetun ajan (yleensä 10 minuuttia) poistaakseen nopeasti voimakkaita hajuja tai höyryä, ja palaa sitten automaattisesti edelliseen asetukseen.

Miksi liesituuletin ei toimi asennuksen jälkeen?

Tarkista, onko virtajohto kytketty ja onko katkaisija päällä. Jos näyttö on pois päältä, varmista, että laite on kytketty oikein. Katso kytkentäkaaviota käyttöohjeesta.

Miten nollaan suodatinhälytyksen?

Puhdistuksen tai suodattimien vaihdon jälkeen paina ja pidä painiketta suodattimen nollaus (yleensä '-' -painike) alhaalla 3 sekunnin ajan, kunnes merkkivalo sammuu.

Mikä on maksimi kanavan pituus tehokkaalle imulle?

Parhaan suorituskyvyn saavuttamiseksi pidä kanavan pituus alle 4 metrissä mahdollisimman vähillä mutkilla. Käytä sileitä, jäykkiä kanavia, joiden halkaisija on sama kuin ulostulon.

Mistä löydän varaosia?

Varaosia, kuten suodattimia, moottoreita ja ohjauskortteja, voidaan tilata valtuutetuilta Thermex-jälleenmyyjiltä tai viralliselta verkkosivustolta käyttämällä mallinumeroa Preston Lux.

KÄYTTÖOHJE Preston Lux Thermex

Kelvin-säätö ja Thermex VoiceLink® 42

Huolto ja puhdistus 45

Huolto 46

YLEINEN VAROITUS

• Kupu on suunniteltu ja valmistettu standardin DS/EN 60335-1 mukaisesti.
• Laite on tarkoitettu kotitalouskäyttöön. Jos sitä käytetään muihin tarkoituksiin, takuu raukeaa.
• Asennus on annettava ammattitaitoisen asentajan suoritet- tavaksi Thermex Scandinavia A/S:n (Thermex) ohjeiden ja voi- massa olevan lainsäädännön mukaisesti.
• Thermex ei vastaa mistään väärän asennuksen, kiinnityksen, käytön tai väärien asetusten aiheuttamista vahingoista.

ENNEN ASENNUSTA/KÄYTTÖÖNOTTOA

• Tarkista kupu kuljetusvaurioiden ja virheiden varalta välittömästi kun se otetaan vastaan.
• Ilmoita mahdollisista kuljetusvaurioista välittömästi kuljetuslikkeelle ja Thermexille.
• Virheistä ja puutteista on ilmoitettava Thermexille 8 päivän kuluessa vastaanotosta, kuitenkin viimeistään asennuksen/käyttöönoton yhteydessä.

ASENNUS

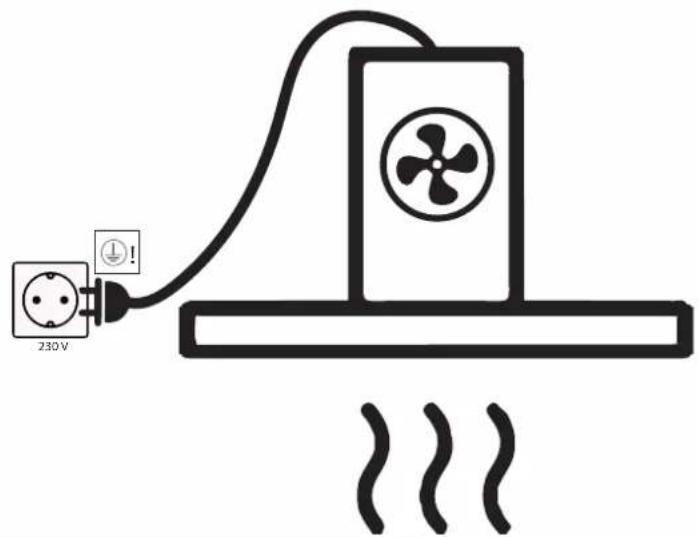

• Kupu on suunniteltu käytettäväksi sähköverkossa 230 V ±10 %\~50 HZ ±10 % standardin EN 50160 mukaisesti
• Liitä kupu siihen kytketyllä pistokkeella. HUOMAA: Jos pistokkeessa on maadoitus, se TÄYTYY kytkeä maadoitettuun pistorasiaan.
• Ulkoisella moottorilla varustetuissa malleissa El saa käyttää yhteistä nollajohtoa poistopuhaltimen ja moottorin asennukseen, koska se vaikuttaa laitteen ohjaukseen.
• Toisen valmistajan ulkoista moottoria käytettäessä TÄYTYY varmistaa, että moottori on yhteensopiva valitsemasi kuvun kanssa. Muussa tapauksessa laitteen reklamointioikeus raukeaa.
• Älä kytke virtaa kupuun ennen kuin asennus on valmis.

• Laitteesta ei saa johtaa ilmaa tuuletuksessa käytettävään ka- navaan, jossa kulkee kaasuja tai muita palavia materiaaleja, vaan ilma on johdettava erilliseen kanavaan.

• Poistoilmakanavia koskevia kansallisia lakeja on noudatettava.

• Käytä aina alkuperäisen kokoista poistokanavaa. Pienemmällä ka-navalla suorituskyky huononee ja melutaso nousee.
• Poisto kuvusta ulos pitäisi olla mahdollisimman lyhyt, jotta kupu toimisi mahdollisimman tehokkaasti.
• Hormin mutkien määrä on pyrittävä pitämään mahdollisimman pienenä, jotta kupu toimisi mahdollisimman tehokkaasti.
• Thermex suosittelee aina käytettäväksi ääni- ja tiivistymiseristettyä hormiputkea kylmien tilojen liitännöissä.
• Thermex suosittelee joustavaa putkea käytettäessä äänenvai- mentimen käyttöä melutason pitämiseksi mahdollisimman pienenä
• Joustavaa putkea käytettäessä on aina varmistettava, että se on venymätön, jotta minimoidaan ilmanvastus ja saavutetaan suurin mahdollinen poistokyky.
• Eri materiaalit vaativat erilaiset tulpat ja ruuvit. Käytä seinätulp-pia ja ruuveja, jotka sopivat materiaaliin, johon kupua ollaan asentamassa.
• Asennusohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskun.
• Vähimmäisetäisyyden kaasulla toimiviin keittolevyihin kuvun alapuolen reunasta TÄYTYY olla 65 cm EN 60335-2-31 -standardin mukaisesti.
• Kotelorakenteiselle, vapaasti riippuvalle ja seinälle asennetulle kuvulle Thermex suosittelee keittolevyn ja kuvun väliseksi etäisyydeksi 50 - 70 cm, jotta saavutetaan mahdollisimman suuri imukyky.
• Tarkista aina keittolevyn käyttöohjeessa määritelty minimietäisys lieden ja kuvun välille. Jos ko. ohjeet määräävät suuremman etäisyyden kuin Thermex suosittelee, TÄYTYY keittolevyn ohjeen vaatimuksia noudattaa.
• Kattoon kiinnitetyille malleille Thermex suosittelee, ettei välimatka keittolevyn ja kuvun välillä ylitä 3 metriä.

ASSENUS

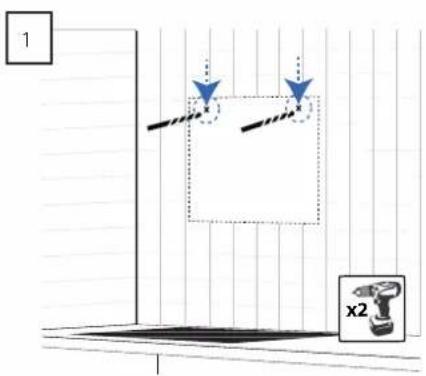

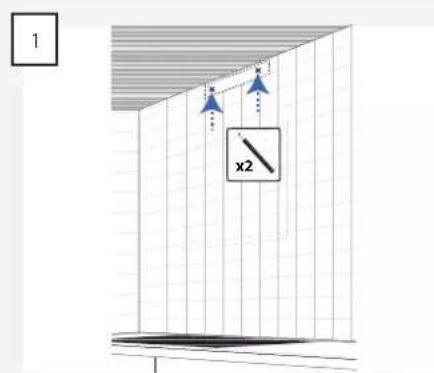

Mittaa ja merkitse kaksi "avaimenreikää" seinälle. HUOMAUTUS: Taakse käännettyä poistoaukkoa käytettäessä relät pitää mitata suhteessa hormin sijaintiin seinällä.

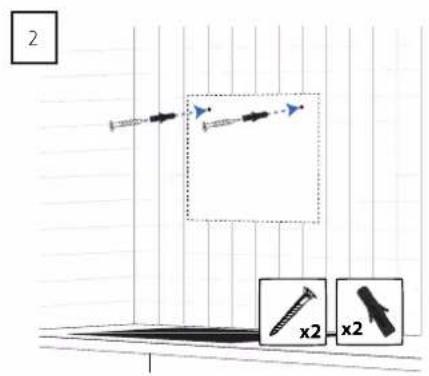

Kiinnitä seinämateriaaliin sopivat seinätulpat ja ruuvit porattuihin reikiin.

HUOMAUTUS: Ruuvit eivät kierry syvemmälle kuin kuvun asennus vaatii.

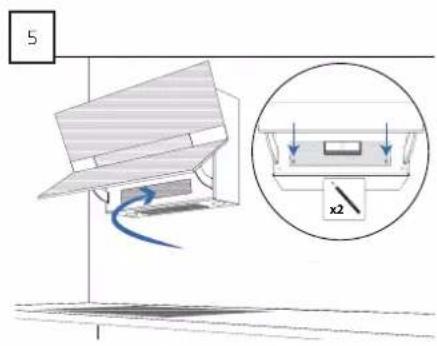

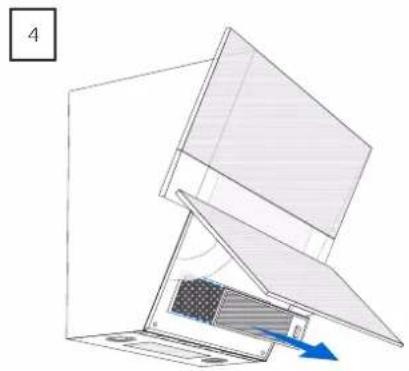

Ripusta kupu ruuveihin. Avaa lasiovi ja poista suodatin.

Merkitse seinälle kahden kiinnitysaukon paikka ja nosta kupu pois seinältä.

Poraa reiät ja työnnä niihin tulpat.

Nosta kupu jälleen ylös.
HUOMAUTUS: Jos käytetään takana olevaa poistoaukkoa, hormi on liitettävä liittää kupuun tässä vaiheessa.

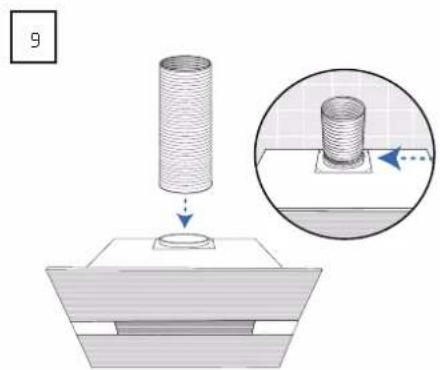

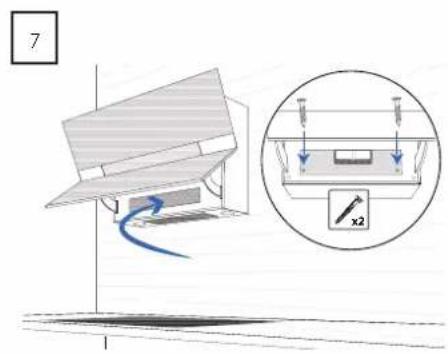

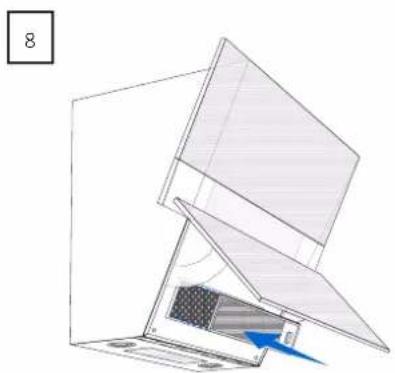

Vaihda kuvun suodatin ja sulje lasi. Kiinnitä hormi kupuun.

HUOMAUTUS: Tämä koskee vain asennusta, jossa poisto tapahtuu ulkoilmaan ja poistoaukko on käännetty ylös.

KANAVAN ASENNUS ULKOILMAAN JOHTAVAAN HORMIIN

Mittaa kiinnikkeen sijainti, ja merkitse reikien paikat seinälle.
HUOMAUTUS: Kiinnike pitää asentaa niin, että se sopii kanavan reikiin.

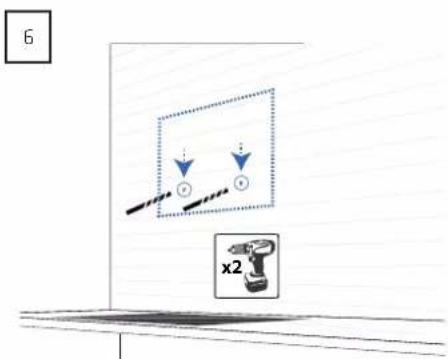

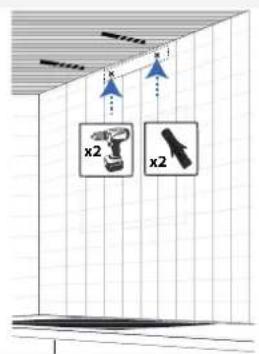

Poraa reiät ja työnnä niihin tulpat.

Kiinnitä kiinnike seinälle.

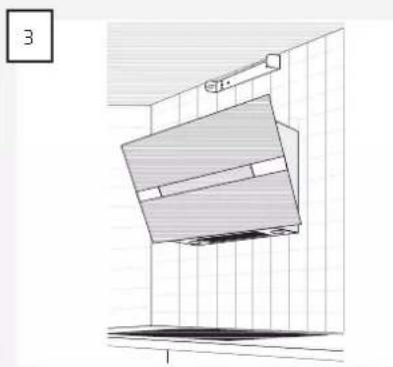

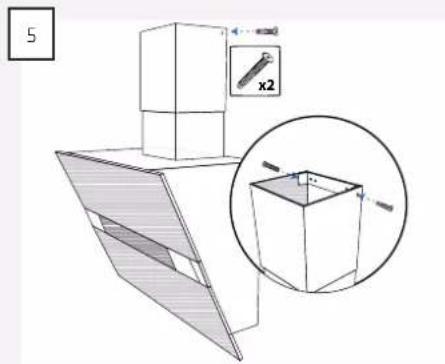

Aseta kanava kupuun. Liu'uta kanavan yläosa ylös ja sovita se

kiinnikkeeseen kahdella peltiruuvilla.

40 THERMEX Preston Lux M 540232168231032022

HUOMAUTUS: Jos kupu asennetaan kääntämällä poistoaukko taaksepäin, kanavan asentaminen on valinnaista.

KANAVAN ASENNUS, KUN KUVUSSA KÄYTETÄÄN ILMAN KIERRÄTYSTÄ

Jos kuvussa käytetään ilman kierrätystä, kanava suljetaan asentamalla toimitukseen sisältyvä peitelevy kattoon.

Kanava asennetaan tässä tapauksessa seuraavasti:

1

Mittaa kiinnikkeen sijainti, ja merkitse reikien paikat seinälle.

HUOMAUTUS: Kiinnike pitää asentaa niin, että se sopii kanavan reikiin.

2

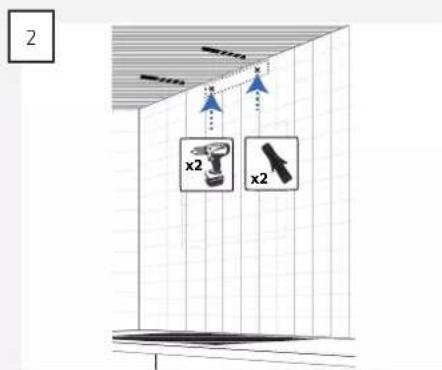

Poraa reiät ja työnnä niihin tulpat.

3

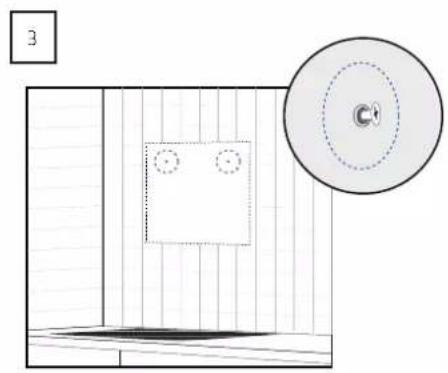

Kiinnitä kiinnike ja kansi seinälle.

4

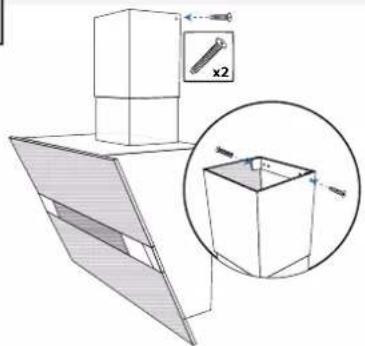

Aseta kanava kupuun. Liu'uta kanavan yläosa ylös, ja sovita se

5

kiinnikkeeseen kahdella peltiruuvilla.

Kuvun poistoaukko voidaan kääntää osoittamaan taaksepäin.

1

Irrota levyn ripustin kuvusta.

2

Irrota ruuvit, joilla levy on kiinnitetty kupuun. HUOMAUTUS: Varo irrottamasta ruuveja, joilla moottori on kiinnitettä levyyyn.
3

Löysää sähkökaapelin vedonpoistaja.

4

Nosta moottori ulos ja irrota pistoke moottorista.

5

Asenna moottori kupuun niin, että poistoauk- ko osoittaa taaksepäin.
6

Kiinnitä levy ja moottori ruuveilla kupuun.

7

Kiinnitä sähkökaapelin vedonpoistaja.

SÄHKÖKYTKENNÄT

KELVIN-SÄÄTÖ JA THERMEX VOICELINK®

Thermex Remote App®

1. Merkki LED-valo
2. Valot päälle/pois päältä
3. (+) painike
4. (-) painike
5. Imu päälle/pois päältä

Kaukosäätimessä on radiotaajuusjärjestelmä, jonka avulla liesituulettimen toimintoja voidaan ohjata jopa 8 metrin etäisyydeltä (tätä etäisyyttä voidaan pienentää, jos signaali häiriintyy seinän ja/tai huonekalun takia tai jos paristot ovat melkein lopussa).

Kun kaukosäätimen painiketta painetaan, kaukosäätimen LED-valo syttyy.

Kun käytät kaukosäädintä ensimmäistä kertaa, mukana toimitettu paristo on ensin asetettava paikalleen:

• Poista paristoa ympäröivä suojakalvo.
• Irrota paristokotelon kansi kaukosäätimen pohjasta löysäämällä pientä pidiketta.
• Aseta paristo paikalleen. HUOMAA: varmista, että asetat pariston oikein.
• Aseta kaukosäätimen paristokotelo takaisin paikalleen.
• Kaukosäädin on nyt käyttövalmis.

IMUTOIMINTO

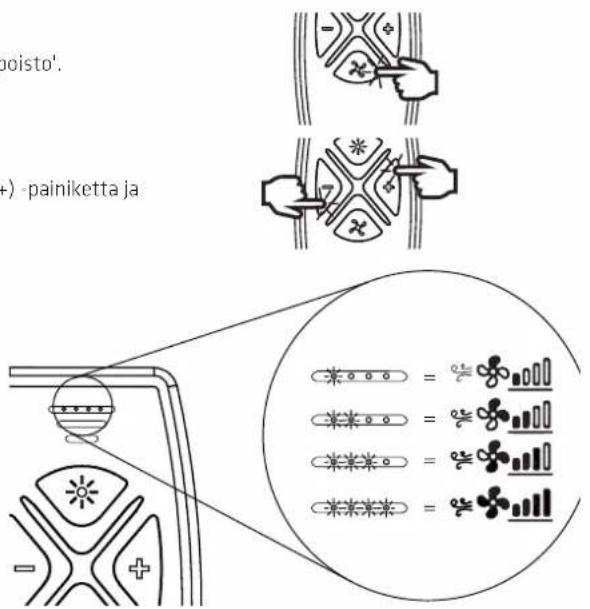

Moottori aktivoidaan painamalla 'on/off poisto'.

Moottorin nopeutta lisätaän painamalla (+) -painiketta ja vähennetään painamalla (-) -painiketta.

Kaukosäätimen LED-merkkivalo näyttää, millä imutasolla liesituuletin on tällä hetkellä päällä (vaihe 1-4)

Liesituulettimen valo syttyy ja sammuu painamalla "valo päälle/pois päältä" -painiketta. Tämä voidaan tehdä riippumatta siitä, onko liesituulettimen moottori käynnissä.

44 THERMEX Preston Lux M 540232168231032022

Koska kaukosäätimen ja liesituulettimen välillä käytetään radiotaajuusjärjestelmää, nämä kaksi yksikköä on kytkettävä toisiinsa. Valmistaja on jo liittänyt liesituulettimen kaukosäätimeen, kun saat sen. Yhteys näiden kahden yksikön välillä voi kuitenkin katketa, ja se on myöhemmin kytkettävä takaisin yhteen.

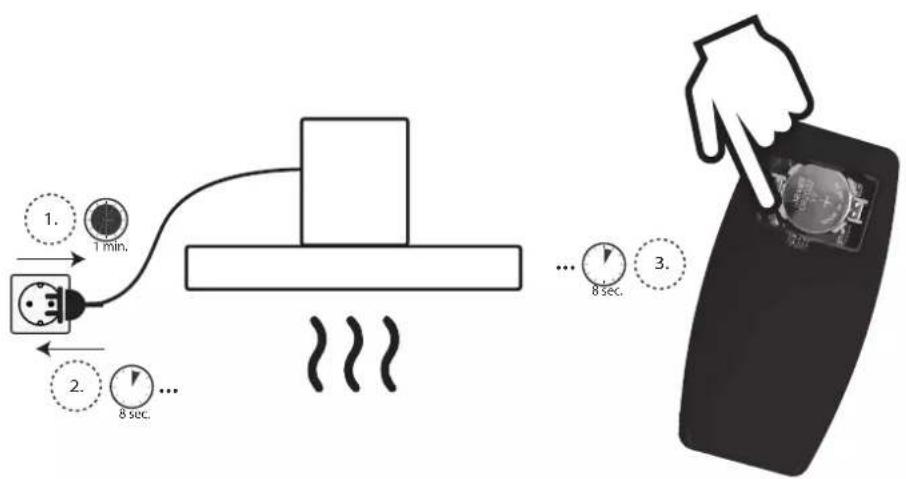

Tämä tehdään seuraavissa vaiheissa:

• Varmista, että kaukosäädin on käyttövalmis ja että paristot on asetettu oikein.
• Katkaise liesituulettimen verkkovirta (ei riitä, että liesituulettimen valo ja poisto on sammutettu).
  • Kytke virta takaisin liesituulettimeen.
• Napsauta kaukosäätimen paristokotelon takana olevaa "PAIR"-painiketta. Tämä on tehtävä 8 sekunnin kuluessa virran kytkemisestä liesituulettimeen.
• Jos yhdistäminen on tehty oikein, kaukosäädin alkaa ohjata liesituulettimen toimintoja.
• Jos yhdistäminen epäonnistuu, aloita prosessi uudelleen.

HUOLTO JA PUHDISTUS

• Katkaise aina virta puhdistuksen ajaksi.
• Kupu pitää puhdistaa säännöllisesti tehokkaan toiminnan ja pisimmän käyttöiän takaamiseksi.
• Rasvaa ja pölyä kertyy suodattimeen, joka voi syttyä riittämättömän puhdistuksen takia.
• Kupu pitää puhdistaa säännöllisesti sisä- ja ulkopuolelta, jotta vältetään rasvatahrojen muodostuminen sen seiniin ja muihin pintoihin.

PÄIVITTÄINEN PUHDISTUS

• Thermex suosittelee kalusteisiin integroitujen, ripustettujen ja seinään asennettujen kupujen rasvasuodattimen pyyhkimistä kostealla liinalla jokaisen ruuanvalmistuksen jälkeen. Kupusi pysyy puhtaana ja tehokkaana hyvin pienellä päivittäisellä ylläpidolla.
  • Metallipinnat puhdistetaan kostealla liinalla ja pesuaineella, ja ne viimeistellään 3M Polish -kiillotusaineella
• Lakatut pinnat puhdistetaan kostealla liinalla ja pesu-/astianpesuaineella. Älä koskaan käytä hankaavia aineita.

RASVASUODATTIMEN PUHDISTUS

Rasvasuodatin puhdistetaan tarvittaessa. Thermex suosittelee, että suodatin puhdistetaan vähintään seuraavien aikavälien jälkeen, riippuen käytetystä paistorasvasta:

• Paistomargariini - suodatin puhdistetaan 3 viikon välein
• Nestemäinen margariini - suodatin puhdistetaan 2 viikon välein
• Öljy - suodatin puhdistetaan kerran viikossa
• Uppopaisto rasvassa - suodatin puhdistetaan 2-3 kertaa viikossa

Rasvasuodatin puhdistetaan seuraavasti:

• Irrota rasvasuodatin lasilevyn takapuolelta ja suodatin pohjasta vetämällä suodattimen lukkomekanismia ja poista näin suodatin kuvusta.
• Aseta suodatin lämpimään pesuaineveteen ja puhdista se tarvittaessa pehmeällä harjalla.
• Huuhtele lämpimällä vedellä.
• Aseta suodatin kuivumaan pyyhkeen tai vastaavaan päälle.
  • Toista pesu tarvittaessa.
  • Asenna suodatin takaisin.

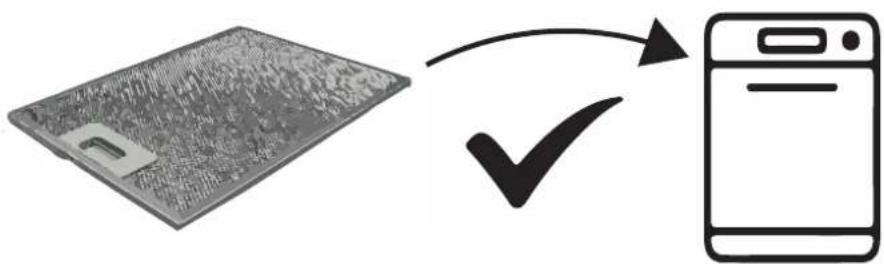

Suodattimet voi myös pestä astianpesukoneessa. Huornaa, että konepesu voi aiheuttaa suodattimeen värjäymiä. Mahdolliset suodattimen värjäymät eivät vaikuta sen toimintaan.

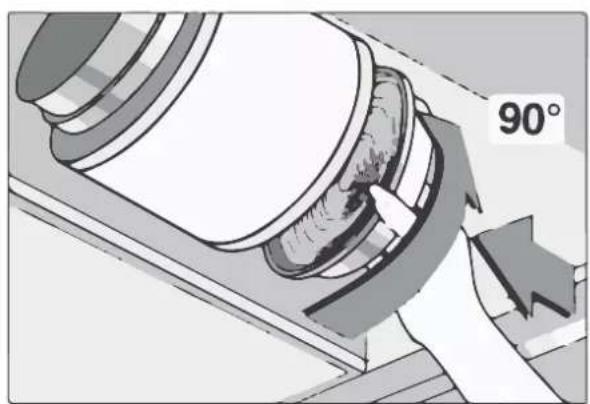

KIERRÄTYSSUODATTIMEN VAIHTO

Käytettyä kierrätyssuodatinta ei voi pestä, vaan se on vaihdettava tarvittaessa. Thermex suosittelee, että kierrätyssuodatin.

Ennen kuin otat yhteyttä huoltoon Thermex-kupuusi liittyvässä asiassa, on tärkeää, että luet asennus- ja käyttöohjeet huolellisesti. Näin varmistetaan, että Thermex voi auttaa sinua parhaalla mahdollisella tavalla.

Thermexin asiakaspalveluun voi ottaa yhteyttä seuraaviin asioihin liittyen:

• Tekninen tuki kupusi hoitoon ja asennukseen.
• Kupusi toimintojen selventäminen.
  • Kupusi takuuhuoltopyynnöt.

Aina ennen yhteydenottoa takuuhuoltoon kokeile katkaista virta kuvustasi noin 5 minuutiksi. Kytke sitten virta uudelleen, ja tutki korjaantuiko ongelma.

Jos vika ei korjaannu, irrota kuvun pistoke tunnin ajaksi. Jos kupu ei edelleenkään toirni oikein tunnin sähkökatkon jälkeen, ja vianetsintäkaaviot on käyty läpi, ota yhteyttä huoltoon.

HUOMAA: Takuuseen liittyvissä asioissa sinua pyydetään todistamaan ostoksesi esittämällä ostokuitti. Pidä tästä syystä ostokuitti aina tallessa.

Ennen takuuhuoltoon toimittamista on tärkeää, että kaikki tarvittavat tiedot ovat käytettävissä:

• Vian kuvaus
• Malli
• Kuvun tyyppi- ja sarjanumerot (annettu tyyppikilvessä)
• Ostotiedot.

Takuukorjauspyynnöt voidaan tehdä täyttämällä takuulomake osoitteessa www.thermex.dk/service, jossa myös huoltoehdot ovat luettavissa.

Tekniseen tukeen liittyvät kysymykset ja toimintojen tarkennuspyynnöt voidaan tehdä lähettämällä viesti osoitteeseen [e-mail] tai pu-helimitse [phone].

VIANMÄÄRITYSTIETOJA

ONGELMA MAHDOLLINEN SYY RATKAISU
Kupu ei toimi	Ei sähköä	Tarkista kuvun sähkön saanti. Katkaise virta n. 5 minuutiksi ja kytke se uudelleen, jotta nähdään onko vika edelleen olemassa.
	Kupua ei ole liitetty sähköverkkoon Tarkista, että kupu	on liitetty sähköverkkoon. Katkaise virta n. 5 minuutiksi ja kytke se uudelleen, jotta nähdään onko vika edelleen olemassa.
Kuvun imuteho ei ole riittävä	Vastapelti on tukkiutunut	Tarkista, onko vastapellin päälle pudonnut esineitä tai onko vastapellin liitäntäpuristimet kiristetty niin tiukalle, ettei pelti voi avautua. Irrota juuttuminen tai poista este, jos vastapelti on tukkiutunut.
	Poisto on puristuksissa tai tukossa.	Tarkista, että poisto ei ole puristuksissa tai tukossa. Korjaa tarvittaessa.
	Suodatin on likainen ja tukossa.	Tarkista, että suodatin on puhdas ja puhdista tarvittaessa, ks. tämän oppaan puhdistukseen ja huoltoon liittyvä kappale.
