Type product	Afzuigkap
Merk	Thermex
Model	Preston Lux
Breedte	90 cm
Diepte	50 cm
Hoogte (min-max)	60-110 cm
Gewicht	15 kg
Voeding	220-240 V ~ 50 Hz
Maximale afzuigcapaciteit	650 m³/h
Geluidsniveau (max)	65 dB(A)
Aantal motoren	1
Verlichting	2 x 1.5 W LED
Filtertype	Aluminium vetfilter
Koolstoffilter optie	Ja (apart verkrijgbaar)
Bediening	Elektronische drukknoppen
Aantal snelheden	3 + intensief
Installatietype	Wandmontage / Afvoer of recirculatie
Energielabel	A
Jaarlijks energieverbruik	45 kWh/a
Reiniging vetfilter	Maandelijks in vaatwasser of met de hand
Vervanging koolstoffilter	Elke 3-6 maanden, afhankelijk van gebruik
Veiligheidsfuncties	Thermische beveiliging, motor overbelastingsbeveiliging
Repareerbaarheidsindex	7.5/10
Inbegrepen accessoires	Vetfilter, uitlaatadapter, installatieset

Veelgestelde vragen - Preston Lux Thermex

Hoe reinig ik het vetfilter?

Het aluminium vetfilter moet maandelijks worden gereinigd. Verwijder het uit de afzuigkap en was het met warm water en mild afwasmiddel, of plaats het in de vaatwasser op een lage temperatuur.

Hoe vaak moet ik het koolstoffilter vervangen?

Als de afzuigkap in de recirculatiestand wordt gebruikt, vervang het koolstoffilter dan elke 3 tot 6 maanden, afhankelijk van de kookfrequentie. Het filter is niet wasbaar.

Wat is de aanbevolen installatiehoogte boven het fornuis?

Voor elektrische kookplaten is de minimale hoogte 50 cm; voor gasfornuizen is dit 65 cm. Volg de exacte afmetingen in de handleiding voor de veiligheid.

Kan ik de afzuigkap zonder afvoer gebruiken?

Ja, de Preston Lux kan worden gebruikt in de recirculatiestand door een koolstoffilter te installeren (apart verkrijgbaar). De lucht wordt gefilterd en teruggevoerd naar de keuken.

Hoe vervang ik de LED-lampen?

De LED-verlichting is geïntegreerd en moet door een gekwalificeerde technicus worden vervangen. Neem contact op met Thermex ondersteuning voor service.

Wat doet de intensieve stand?

De intensieve stand draait op maximaal vermogen gedurende een beperkte tijd (meestal 10 minuten) om snel sterke geuren of stoom te verwijderen, en keert dan automatisch terug naar de vorige instelling.

Waarom werkt de afzuigkap niet na installatie?

Controleer of het snoer is aangesloten en de stroomonderbreker inschakelt. Als het display uit is, zorg ervoor dat het apparaat correct is aangesloten. Raadpleeg het bedradingsschema in de handleiding.

Hoe reset ik het filteralarm?

Na het reinigen of vervangen van de filters, druk en houd de filter resetknop (meestal de '-' knop) 3 seconden ingedrukt tot de indicator uitgaat.

Wat is de maximale afvoerlengte voor efficiënte afzuiging?

Voor optimale prestaties houdt u de afvoerlengte onder de 4 meter met minimale bochten. Gebruik gladde, stijve kanalen met dezelfde diameter als de uitlaat.

Waar vind ik reserveonderdelen?

Reserveonderdelen zoals filters, motoren en regelpanelen kunnen worden besteld bij geautoriseerde Thermex-dealers of via de officiële website met het modelnummer Preston Lux.

GEBRUIKSAANWIJZING Preston Lux Thermex

Onderhoud en reiniging 67

WAARSCHUWINGEN

• De afzuigkap is ontworpen en vervaardigd volgens DS / EN 60335-1.
• Deze afzuigkap is alleen voor gebruik in particuliere huisbelingen, indien gebruikt voor andere doeleinden zal de garantie worden ingetrokken.
• Installatie moet worden uitgevoerd door een bekwame elektricien in overeenstemming met de specificaties van Thermex Scandinavia A / S (Thermex) en de geldende wetgeving.
• Thermex verwerpt alle verantwoordelijkheid met betrekking tot schade veroorzaakt door verkeerde installatie, montage of gebruik.

VÓÓR MONTAGE / INBEDRIJFSTELLING

• Inspecteer de afzuigkap voor transportschade, tekortkomingen en defecten onmiddellijk na de ontvangst.
• Transportschade moet onmiddellijk na de ontvangst aan de transporteur en thermex worden ingediend.
• Fouten en defecten moeten binnen 8 dagen binnen 8 dagen worden ingediend aan Thermex, en niet later dan montage / inbedrijfstelling.

MONTAGE

• De afzuigkap is bedoeld voor het werken bij 230 Volt ± 10% \~ 50 Hz bij het verwijzen naar EN 50160.
• Sluit de kap aan met de bijgevoegde stekker. Opmerking: de capuchon moet de aarde hebben als de plug een aardverbinding heeft.
• Voor modellen met externe motor is van toepassing om geen gemeenschappelijke nul te gebruiken door de kap en motor te installeren, omdat dit de besturing beïnvloedt.
• Er moet ervoor worden gezorgd dat de motor kan worden gebruikt met de kap van het geselecteerde bereik bij gebruik van een externe motor van een andere leverancier. Anders is de garantie niet langer van toepassing.
• Sluit de kapkap niet aan totdat de montage is voltooid.
• De lucht mag niet worden afgevoerd uit de kap in een pijp die wordt gebruikt voor extractie van apparaten met behulp van gas of andere brandstoffen. Dergelijke apparaten moeten een aparte ventilatieopening hebben.
• De nationale wetgeving inzake luchtemissies moet worden waargenomen.
• Gebruik altijd de oorspronkelijke dimensie van de ventilatieopening. Door de dimensie van de ventilatieopening te verminderen, worden de prestaties verminderd en wordt het geluidsniveau

verhoogd

• De ontluchting tot de open lucht, moet zo kort mogelijk zijn om de grootst mogelijke capaciteit van de afzuigkap te krijgen.
• Het aantal bochten op de luchtopening zou moeten worden geminimaliseerd, om de grootst mogelijke capaciteit van de bereikkap te verkrijgen.
• THERMEX beveelt aan om altijd geluid en condensatie geïsoleerde ventilatieslang bij de uitvoering in onverwarmde ruimtes te gebruiken.
• THERMEX beveelt aan dat er wordt gebruikt voor een uitlaatdemper om het geluidsniveau te minimaliseren bij het gebruik van flexibele slang.
• Het gebruik van de flexibele slang moet er altijd voor zorgen dat dit volledig is uitgebreid tot het minimaliseren van de luchtweerstand en daardoor maximaal absorptievermogen te bereiken.
• Verschillende materialen nemen verschillende Rawlplugs en schroeven. Gebruik Rawlplugs en schroeven die voor het materiaal zijn opgewonden dat de bereikkap moet worden gemonteerd.
• Als de instructies voor de installatie van schroeven en fittingen niet worden gevolgd, kan dit leiden tot elektrische schokken.
• De minimale afstand tot gaskachels van de rand van de brander tot de onderkant van de kap, moet minimaal 65 cm zijn in overeenstemming met EN 60335-2-31.
• Thermex beveelt aan dat de ruimte tussen de onderkant van de bereikkap en fornuis tussen 50 cm en 70 cm is, geldig voor alle kastenkappen, eilanden en aan de muur gemonteerde bereikkappen.
• Controleer altijd de aangegeven minimumafstand tussen fornuis en bereikkap in de handleiding voor het fornuis. Als de handleiding voor de fornuis een grotere afstand stelt dan de thermex aanbeveelt de handleiding voor het fornuis moet worden gevolgd
• THERMEX beveelt aan dat de ruimte tussen formuis en bereikkap niet langer is dan 3 meter voor bereikkappen die in het plafond zijn geïntegreerd.

INSTALLATIE

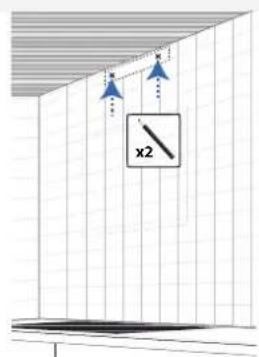

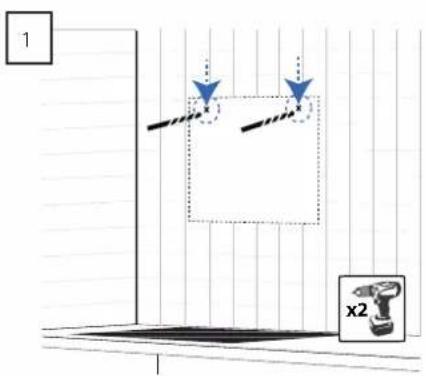

Meet en markeer de twee "gaten" aan de muur. OPMERKING: voor een uitlaat met een achterzijde, worden de gaten afgebakend in relatie tot de positie van het uitlaattericht-ing op de muur

Zorg ervoor dat de Rawlplugs en schroeven geschikt zijn voor het betreffende muurmateriaal en in de voorgeboorde gaten plaatsen.

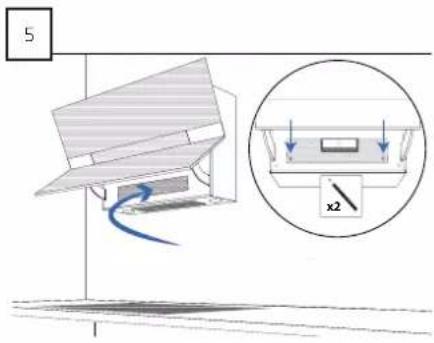

Hang de kap op de schroeven. Open de glazen deur en verwijder het filter.

Markeer de positie van de twee lock-gaten op de muur en verwijder de motorkap opnieuw uit de muur.

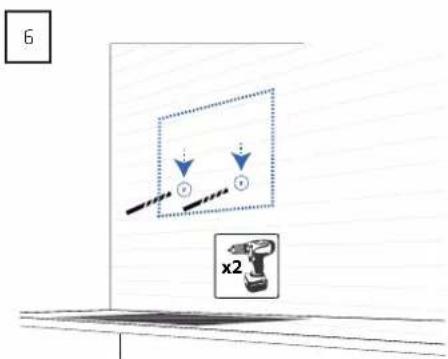

Pre-boor de gaten en plaats de RawlPlugs.

Opmerking: voor een uitlaat met een achterzijde, moet de uitlaat uitlaat in deze stap op de kap worden geïnstalleerd.

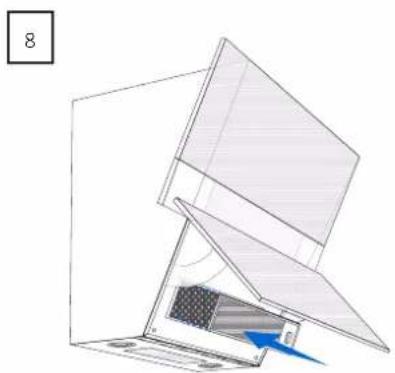

Start het filter in de kap opnieuw in en sluit de glazen deur.

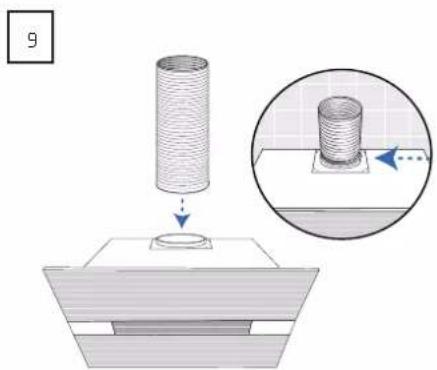

Installeer de uitlaatafvoer op de kap.

Opmerking: dit is alleen van toepassing bij het ontluchten in openlucht en met de uitlaatuitlaat naar boven gericht.

HET KANAAL INSTALLEREN

1

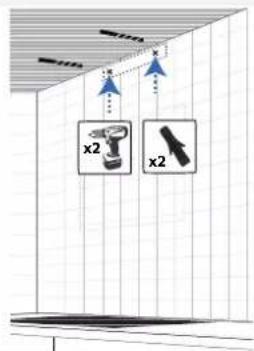

Meet de plaatsing van de beugel en markeer de positie van de gaten aan de muur.

Opmerking: de beugel moet zodanig worden gepositioneerd dat deze overeenkomt met de gaten in het kanaal.

2

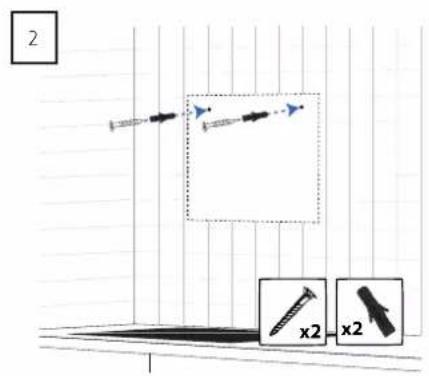

Pre-boor de gaten en plaats de RawlPlugs.

3

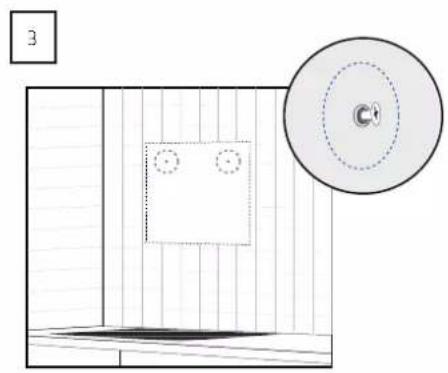

Schroef de beugel op de muur.

4

Plaats het kanaal op de motorkap.

5

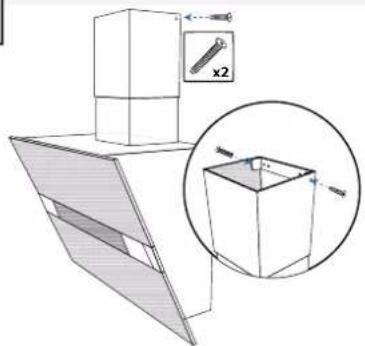

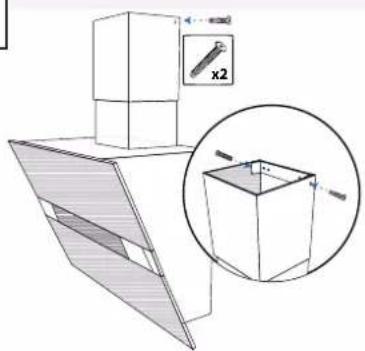

Duw het bovenste gedeelte van het kanaal naar boven en bevestig deze aan de beugel met de twee zelftappende schroeven.

62 THERMEX Preston Lux M 540232168204042022

HET KANAAL INSTALLEREN WANNEER DE KAP MOET WORDEN GEBRUIKT VOOR RECIRCULATIE

Als de kap zal worden gebruikt voor recirculatie, moet het dekselpaneel op het plafond worden geïnstalleerd om het kanaal te bedekken.

Het kanaal wordt daarom als volgt geïnstalleerd:

1

Pre-boor de gaten en plaats de RawlPlugs.

3

Pre-boor de gaten en plaats de RawlPlugs.

4

Plaats het kanaal op de motorkap. Duw het bovenste gedeelte van het kanaal

5

naar boven en bevestig deze aan de beugel met de twee zelftappende schroeven.

De uitlaatafvoer op de afzuigkap kan worden omgekeerd, zodat de uitlaatuitlaat naar achteren staat.

1

Schroef de beugel van het planel op de kap.

2

Draai de schroeven los met het paneel op de kap.
OPMERKING: Zorg ervoor dat u de schroeven niet afschrijnen met de motor op het paneel.
3

Verwijder de spanning opluchting op de elektrische kabel.

4

Til de motor op en verwijder de stekker.

5

Plaats de motor op de kap met de uitlaatuit- laat naar achteren.
6

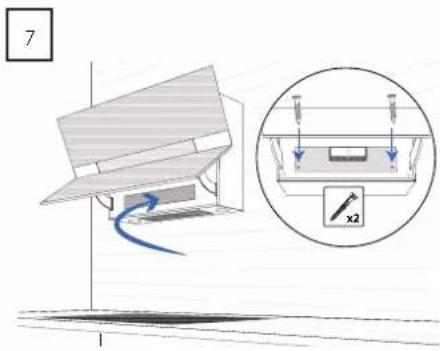

Schroef het paneel met de motor op de kap.

7

Plaats het spanningsvermindering terug op de kabel.

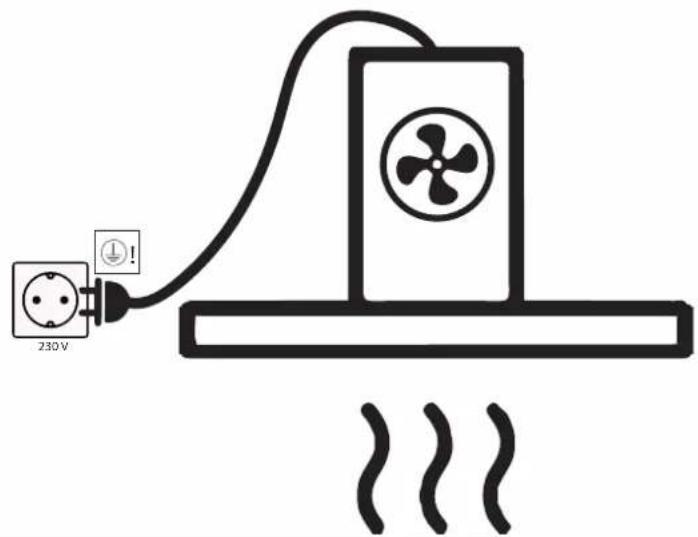

ELEKTRISCHE INSTALLATIE

KELVIN-AANPASSING EN THERMEX VOICELINK®

Thermex Remote App®

1. LED
2. AAN / UIT LICHT
3. (+) knop
4. (-) knop
5. Aan / uit-extractie

De afstandsbediening gebruikt een radiofrequentiesysteem dat de functies van de capuchon mogelijk maakt om tot een afstand van 8 meter te worden geregeld (deze afstand kan worden verlaagd als het signaal wordt verstoord door een muur en / of meubilair, of als de batterijen bijna leeg zijn).

Wanneer een knop is geactiveerd op de afstandsbediening, licht de LED op de afstandsbediening.

Bij gebruik van de afstandsbediening voor de eerste keer, moet de bijgevoegde batterij eerst worden ingevoegd:

• Verwijder de beschermende film die de batterij omringt.
• Verwijder het batterijklepje op de onderkant van de afstandsbediening door de kleine clip los te maken.
• Plaats de batterij. OPMERKING: Zorg ervoor dat u de batterij correct hebt geplaatst.
• Vervang het batterijklepje op de afstandsbediening.
• De afstandsbediening is nu klaar voor gebruik.

Extractie

De motor wordt geactiveerd door op 'Aan / uit-extractie' te drukken.

De motorsnelheid wordt verhoogd door op de knop (+) te drukken en wordt verminderd door op de knop (-) te drukken.

De LED-indicator op de afstandsbediening toont welk extractieniveau de capuchon momenteel is ingeschakeld (stap 1-4)

Het licht op de kap wordt in- en uitgeschakeld door op de knop 'Aan / Off-Light' te drukken. Dit kan onafhankelijk worden gedaan of de motor loopt.

Omdat een radiofrequentiesysteem wordt gebruikt tussen de afstandsbediening en de kap, moeten de twee eenheden aan elkaar zijn gekoppeld. De fabrikant heeft de kap al gekoppeld aan de afstandsbediening wanneer u het ontvangt. De verbinding tussen de twee eenheden kan echter verloren gaan, en moet vervolgens weer in combinatie worden gekoppeld.

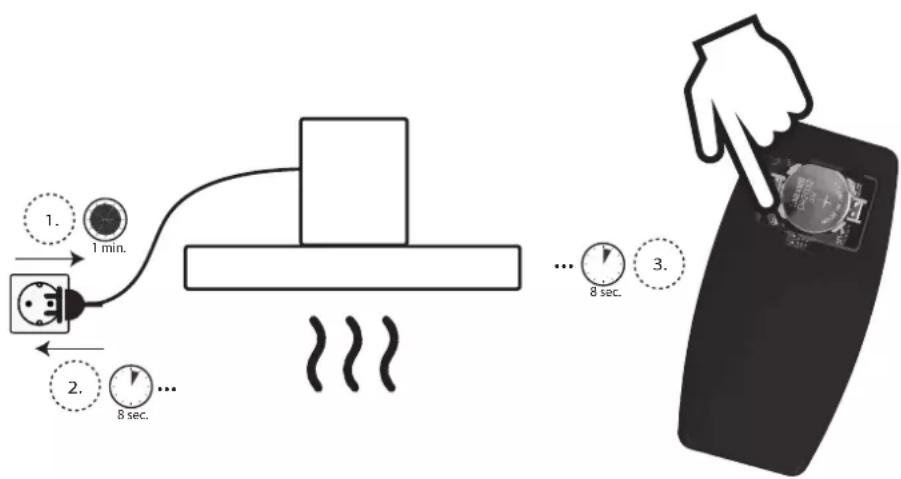

Dit gebeurt in de volgende stappen:

• Zorg ervoor dat de afstandsbediening klaar is voor gebruik en de batterijen correct zijn geplaatst.
• Schakel het netspanning uit naar de kap (het is niet genoeg voor het licht en de extractie op de kap zijn uitgeschakeld).
• Sluit de kracht aan op de kap.
• Klik op de knop "Paren" achter het batterijklepje op de afstandsbediening. Dit moet gebeuren binnen 8 seconden na de stroom die opnieuw wordt aangesloten op de kap.
• Als de koppeling correct wordt uitgevoerd, begint de afstandsbediening de functies van de kap te besturen.
• Als de koppeling mislukt, start u het proces opnieuw.

DIENST

Vóór het rapporteren van service op uw HOOFD VAN THERMEX RANGE is het belangrijk dat u de installatie- en / of gebruikersinstructies zorgvuldig leest. Het zorgt ervoor dat Thermex u de best mogelijke hulp kan bieden.

Servicedienst bij Theerex kan worden gecontacteerd in voorbereiding op:

• Technische ondersteuning voor installatie en installatie van uw afzuigkap.
• Verduidelijking van functionaliteiten in uw kap.
• Servicevraag tijdens de garantie op uw kap.

Voordat een serviceverzoek tijdens de garantie altijd de stroom naar de kap gedurende ongeveer 5 minuten loskoppelen. Sluit vervolgens de stroom weer aan om te zien of het probleem is gecorrigeerd.

Als het probleem niet wordt gecorrigeerd, koppelt u de voeding op de motorkap gedurende één uur los. Als de capuchon nog steeds niet goed function-eert, en de diagrammen voor probleemoplossing worden beoordeeld, neemt u contact op met de afdeling Service.

OPMERKING: VOOR VRAGEN BINNEN DE GARANTIE WORDT U GEVRAAGD OM BEWIJS VAN UW AANKOOP IN DE VORM VAN EEN VERKOOPBEWIJS. DUS BEWAAR ALTIJD UW VERKOOPBEWIJS.

Vóór het verzoek om service binnen de garantie is het belangrijk om alle nodige informatie gereed te hebben:

• Foutbeschrijving
• Model
• Het type en het serienummer van de kap (op de chassisplaat)
  • Informatie van PUCHASE

ONDERHOUD EN REINIGING

• Koppel de stroom altijd los voordat u wordt schoongemaakt.
• De kap moet regelmatig worden gereinigd om een optimale werking en een lange levensduur te garanderen.
• Vet en stofafval worden verzameld in het filter en kunnen het risico ontsteken met onvoldoende reiniging.
• De kap moet regelmatig binnen en uit worden gereinigd om vetvlekken op muren of andere oppervlakken te voorkomen.

DAGELIJKSE SCHOONMAAK

• Voor kast-geïntegreerde, free-hangende en aan de muur gemonteerde kappen beveelt THEREX aan dat het vetfilter na elke kooksessie met een vochtige doek wordt afgeveegd. Het vereist elke dag heel weinig moeite om uw fornuiskap schoon en effectief te houden.
  • Stalen oppervlakken worden gereinigd met een vochtige doek met reinigingsmiddel en behandeld met 3M Pools.
  • Gelakte oppervlakken moeten worden gereinigd met een vochtige doek met reinigingsmiddel / afwasmiddel. Gebruik nooit schuurmiddelen.

HET REINIGEN VAN DE VETFILTERS

Rease-filters moeten indien nodig worden schoongemaakt. Thermex beveelt het minimum aan dat het filter wordt gereinigd op de volgende tussenpozen, afhankelijk van het vet dat wordt gebruikt voor het frituren:

• Frituren Margarine - Filter schoongemaakt elke 3 weken
  • Vloeibare margarine - Filter om de 2 weken schoongemaakt
• Olie - Filter eenmaal per week schoongemaakt
  • Diepvet frituren - Filter 2-3 keer per week schoongemaakt

De vetfilters worden op de volgende manier schoongemaakt:

• Open de glazen deur
• Verwijder het vetfilter achter de glasplaat en het filter in de basis door aan het filtervergrendelingsmechanisme te trekken om het filter uit de motorkap los te maken.
• Plaats de filters in warm zeepwater en maak indien nodig schoon met een zachte borstel.
• Spoel met warm water.
• Laat de filters drogen op een vaatdoek of iets dergelijks.
• Herhaal indien nodig het proces.
• Bevestig de filters opnieuw.

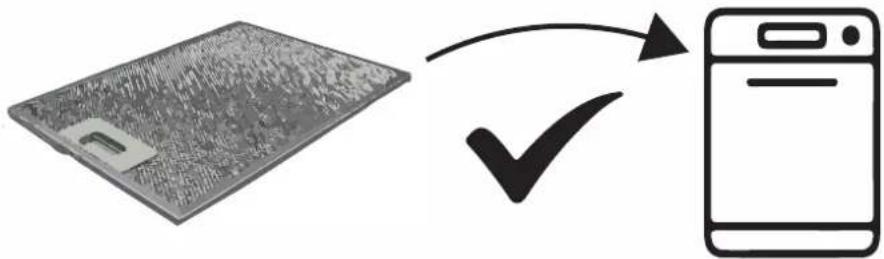

De filters kunnen ook in de vaatwasser worden gewassen, hoewel let op dat het wassen van de machine kan leiden tot verkleuring van de filters. De verkleuring van de filters heeft geen invloed op de prestaties.

DE RECIRCULATIEFILTERS VERVANGEN

Als recirculatiefilters worden gebruikt, kunnen deze niet worden gewassen, maar moeten deze worden vervangen wanneer dat nodig is. THERMEX beveelt aan dat de recirculatiefilters ten minste 2-4 keer per jaar worden vervangen.
