Metz Micro - Afzuigkap Thermex - Gratis gebruiksaanwijzing en handleiding

Type product	Inbouw afzuigkap voor wandkast
Merk	Thermex
Model	Metz Micro
Voeding	230V ±10%, 50 Hz ±10%
Aarding	Vereist als stekker een aardingsterminal heeft
Motoropties	Interne motor of externe motor (compatibel)
Afvoeropties	Afvoer of recirculatie
Omkeerbare afvoeruitgang	Ja, kan worden omgedraaid
Bediening	Afstandsbediening met inbegrepen batterij
Minimale afstand tot gasfornuis	65 cm (volgens EN 60335-2-31)
Aanbevolen afstand tot fornuis	50–70 cm voor inbouwmodellen in kast
Maximale afstand voor plafondinbouw	3 meter
Reiniging vetfilter	Elke 1–3 weken, afhankelijk van vetsoort (margarine, olie, enz.)
Vervanging recirculatiefilter	Elke 2–4 keer per jaar
Dagelijkse reiniging	Vetfilter na elk gebruik afnemen met vochtige doek
Oppervlaktematerialen	Staal (polijsten met 3M) en gelakte oppervlakken
Installatie	Moet worden uitgevoerd door een gekwalificeerde technicus
Inbegrepen accessoires	Afstandsbediening, stekkers, installatie-instructies, gebruikershandleiding
Garantie	Onder voorbehoud van aankoopbewijs
Servicecontact	Thermex Scandinavia A/S

Veelgestelde vragen - Metz Micro Thermex

Wat is de minimale afstand tussen het fornuis en de afzuigkap?

Voor gasfornuizen is de minimale afstand van de branderrand tot de onderkant van de afzuigkap 65 cm volgens EN 60335-2-31. Thermex adviseert 50–70 cm voor inbouwmodellen in kasten en tot 3 m voor plafondinbouwmodellen.

Hoe reinig ik de vetfilters?

Verwijder het vetfilter achter de glasplaat en het filter in de basis door het vergrendelingsmechanisme te trekken. Was in warm zeepwater met een zachte borstel, spoel en droog. Ze kunnen ook in de vaatwasser worden gewassen, hoewel lichte verkleuring kan optreden maar de prestaties niet beïnvloedt.

Hoe vaak moet ik de recirculatiefilters vervangen?

Recirculatiefilters kunnen niet worden gewassen en moeten worden vervangen wanneer nodig. Thermex adviseert ze 2–4 keer per jaar te vervangen.

Kan ik een externe motor van een andere leverancier gebruiken?

Ja, maar de motor MOET compatibel zijn met de afzuigkap. Als deze niet compatibel is, wordt de garantie ongeldig. Controleer altijd de compatibiliteit voor installatie.

Hoe keer ik de afvoeruitgang om?

Verwijder de motorkast van de afzuigkap, draai schroeven los om de motor te verwijderen, verwijder vervolgens de flens aan de zijkant van de motorkast (let op de moeren binnenin). Installeer de flens aan de andere kant, plaats de motor terug zodat de afvoer aan de gewenste kant uitkomt en installeer de motorkast weer.

Wat moet ik doen als de beugels niet vastklikken?

Als de beugels niet klikken, gebruik dan een schroevendraaier door de twee gaten in de afzuigkap om de installatieschroeven die de beugels vasthouden omhoog te duwen tot ze op hun plaats vergrendelen.

Hoe sluit ik de afzuigkap aan op stroom?

Sluit de afzuigkap aan met de meegeleverde stekker. Als de stekker een aardingsterminal heeft, moet de afzuigkap worden geaard. Gebruik voor modellen met een externe motor GEEN gemeenschappelijke nul voor afzuigkap en motor, omdat dit de werking beïnvloedt.

Wat als de afzuigkap na installatie niet werkt?

Koppel eerst de stroom ongeveer 5 minuten los en sluit opnieuw aan om te zien of het probleem verdwijnt. Zo niet, koppel de stroom een uur los. Werkt het nog niet, raadpleeg dan de probleemoplossingstabellen in de handleiding en neem contact op met de Thermex-service met uw model, serienummer en aankoopbewijs.

Kan ik de recirculatiefilters wassen?

Nee, recirculatiefilters kunnen niet worden gewassen. Ze moeten worden vervangen wanneer nodig. Alleen vetfilters kunnen worden gewassen.

Waar vind ik het serienummer?

Het serienummer bevindt zich op de chassisplaat van de afzuigkap. U heeft dit nodig samen met het model en type bij het contacteren van de service.

GEBRUIKSAANWIJZING Metz Micro Thermex

Algemene waarschuwing 45

Inbegrepen in de doos 46

Installatie

47

Elektrische installatie 49

Onderhoud en reiniging 50

Service

51

• Deze afzuigkap is ontwikkeld en geproduceerd in overeenstemming met DS/EN 60335-1.
• Deze afzuigkap is uitsluitend bedoeld voor thuisgebruik. Gebruik voor andere doeleinden maakt de garantie ongeldig.
• Alle installaties moeten worden uitgevoerd door een gekwalificeerde technicus in overeenstemming met de instructies van Thermex Scandinavia A/S (Thermex) en de geldende wetten.
• Thermex wijst elke aansprakelijkheid af voor schade als gevolg van onjuiste installatie, montage, bediening of onjuiste instellingen.

VOOR INSTALLATIE/BEDIENING

• Controleer de kap direct na ontvangst op transportschade, defecten en ontbrekende onderdelen.
• Transportschade dient bij ontvangst direct te worden gemeld aan het transportbedrijf en Thermex.
• Eventuele gebreken en/of ontbrekende onderdelen dienen binnen 8 dagen na ontvangst en voor installatie/gebruik aan Thermex te worden gemeld.

INSTALLATIE

• De afzuigkap is ontworpen om te werken bij 230 volt ± 10% \~ 50 Hz ± 10% in overeenstemming met EN 50160
• Sluit de afzuigkap aan met de bijgevoegde stekker. OPMERKING: Als de stekker een aardingsklem heeft, MOET de kap geaard zijn.
• Voor modellen met een externe motor is het belangrijk om GEEN gemeenschappelijk nulpunt te gebruiken bij het installeren van de kap en motor, omdat dit de werking beïnvloedt.
• Bij gebruik van een externe motor van een andere leverancier MOET de motor compatibel zijn met de geselecteerde afzuigkap. Bij het niet naleven hiervan vervalt de garantie.
• De afzuigkap mag niet op het elektriciteitsnet worden aangesloten voordat de installatie is voltooid.
• De lucht mag niet uit de afzuigkap worden afgevoerd in een leiding die wordt gebruikt voor het afzuigen van apparaten die gas of andere brandbare materialen gebruiken. Dergelijke apparaten moeten een aparte ontluchting hebben.
• De nationale wetten en bouwvoorschriften enz. voor luchtemissies moeten in acht worden genomen.
• Gebruik altijd de originele uitlaatmetingen. Het verkleinen van de uitlaat zal de prestaties verminderen en het geluidsniveau verhogen.
• De afvoer van de afzuigkap naar buiten moet zo kort mogelijk zijn

om het rendement van de afzuigkap te maximaliseren.

• Het aantal bochten op de uitlaat moet minimaal zijn om de efficiëntie van de afzuigkap te maximaliseren.
• Thermex raadt aan om altijd geluid- en condensatievrije ontluchtingsslangen voor alle doorvoerbussen in onverwarmde ruimtes te gebruiken.
• Thermex raadt het gebruik van een geluiddemper aan bij het gebruik van flexibele slangen om het geluidsniveau te minimaliseren.
• Zorg er bij gebruik van flexibele slangen altijd voor dat ze volledig zijn uitgeschoven om de luchtweerstand te minimaliseren en zo de zuigkracht te maximaliseren.
• Verschillende materialen vereisen verschillende pluggen en schroeven. Er moeten pluggen en schroeven worden gebruikt die geschikt zijn voor het materiaal waarop de afzuigkap wordt gemonteerd.
• Als de instructies voor het installeren van schroeven en fittingen niet worden gevolgd, kan dit leiden tot een elektrische schok.
• De minimale afstand tot gaskookplaten van de rand van de brander tot de onderkant van de afzuigkap MOET minimaal 65 cm zijn volgens EN 60335-2-31.
• Voor in de kast geïntegreerde, hangende en aan de wand gemonteerde afzuigkappen adviseert Thermex een afstand tussen de kookplaat en de afzuigkap tussen 50 cm en 70 cm om een maximale zuigkracht te garanderen.
• Controleer altijd de minimale afstand tussen de kookplaat en de afzuigkap, zoals aangegeven in de gebruiksaanwijzing van de kookplaat. De instructies voor de kookplaat MOETEN in acht worden genomen als een grotere afstand dan de door Thermex aanbevolen afstand in deze handleiding wordt aangegeven.
• Thermex raadt aan dat de afstand tussen de kookplaat en de afzuigkap niet meer dan 3 meter bedraagt voor modellen met plafondinbouw.

INBEGREPEN IN DE DOOS

Metz Micro:

• 1 Metz Micro
• 1 set gebruiksaanwijzingen
- 1 set installatie-instructies
• 1 afstandsbediening met batterij

INSTALLATIE

Er zijn verschillende modellen van de Metz Micro beschikbaar, die worden geleverd met een interne motor of zijn ontworpen voor een externe motor. De afzuigkap kan de luchtafvoer naar buiten afvoeren of de lucht recirculeren. De afzuigkap moet in een bovenkast worden gemonteerd. Volg de stappen die passen bij het type afzuigkap en uitlaat dat je hebt gekozen.

Meet en snijd een gat in de kast met behulp van de maat van het gekozen model.

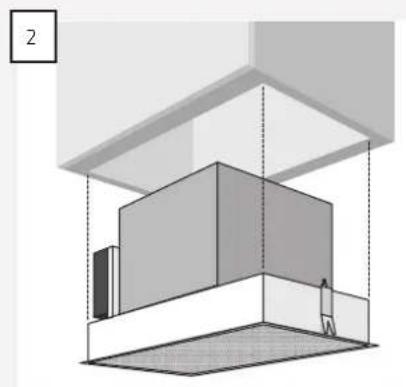

Duw de kap omhoog in het uitgesneden gat in de kast. OPMERKING: Zorg ervoor dat het Thermex-logo naar de kamer is gericht voordat u de afzuigkap in de kast installeert.

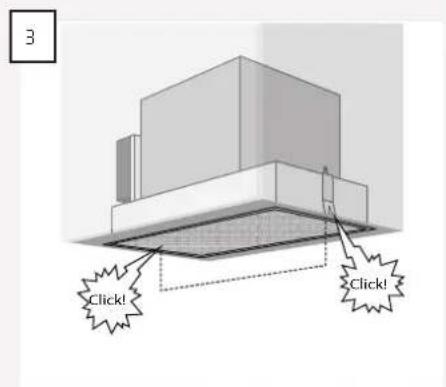

De kap moet omhoog worden geduwd totdat de beugels over de kast 'klikken'.

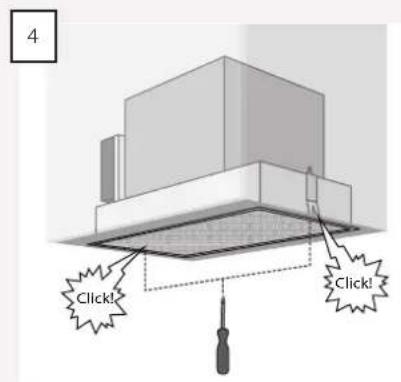

Als de beugels niet 'klikken', moeten ze op hun plaats worden geduwd door op de installatieschroeven te drukken die de beugels vasthouden. Dit doe je door met een schroevendraaier door de twee gaten in de kap te drukken.

Stel de beugels zo af dat de rand van de afzuigkap gelijk ligt met de onderkant van de kast. Dit doet u door de schroeven met een schroevendraaier door de gaten in de kap aan te draaien.

Na de laatste afstelling worden pluggen in de schroefgaten gemonteerd, omdat anders meer geluid zou kunnen worden opgemerkt.

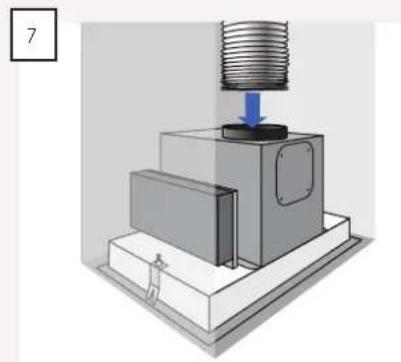

Plaats de afzuigleiding op de afzuigkap. Let er vooral op dat de terugslagklep vrij kan openen en sluiten. OPMERKING: Dit geldt niet als de afzuigkap wordt gebruikt voor recirculatie.

OMKEERBARE UITLAATUITLAAT

De uitlaat van dit model kan worden omgedraaid. De uitlaat wordt op de volgende manier omgedraaid:

1

Verwijder de motorkast van de kap. Draai de schroeven los en verwijder de motor uit de motorbox.

Draai de schroeven los en verwijder de flens aan de zijkant van de motorkast.

OPMERKING: Let op de moeren aan de binnenkant van het motorhuis.

4

Monteer de flens op het motorhuis.

Bevestig de motor op zijn plaats in de motorkast.

• Schakel altijd de stroom uit voordat u gaat schoonmaken.
• De afzuigkap moet regelmatig worden gereinigd om een optimale werking en een lange levensduur te garanderen.
• Vet en stofresten worden in het filter verzameld en kunnen bij onvoldoende reiniging ontbranden.
• De afzuigkap moet regelmatig van binnen en van buiten worden schoongemaakt om vetvlekken op muren of andere oppervlakken te voorkomen.

DAGELIJKSE REINIGING

• Voor kastgeïntegreerde, vrijhangende en wandkappen adviseert Thermex om het vetfilter na elke kooksessie af te nemen met een vochtige doek. Het kost elke dag heel weinig moeite om uw afzuigkap schoon en effectief te houden.
  • Stalen oppervlakken worden gereinigd met een vochtige doek met afwasmiddel en behandeld met 3M Polish.
  • Gelakte oppervlakken moeten worden gereinigd met een vochtige doek met afwasmiddel/afwasmiddel. Gebruik nooit schuurmiddelen.

DE VETFILTERS REINIGEN

Vetfilters moeten indien nodig worden gereinigd. Thermex raadt aan om het filter minimaal met de volgende tussenpozen te reinigen, afhankelijk van het frituurvet:

• Frituurmargarine - filter elke 3 weken schoongemaakt
  • Vloeibare margarine - filter elke 2 weken schoongemaakt
• Olie - filter eenmaal per week schoongemaakt
  • Frituren - filter 2-3 keer per week schoongemaakt

De vetfilters worden op de volgende manier gereinigd:

• Verwijder het vetfilter achter de glasplaat en het filter in de basis door aan het filtervergrendelingsmechanisme te trekken om het filter los te maken van de kap.
• Plaats de filters in warm zeepsop en reinig ze indien nodig met een zachte borstel.
• Spoel af met warm water.
• Laat de filters drogen op een vaatdoek of iets dergelijks.
  • Herhaal het proces indien nodig.
• Breng de filters weer aan.

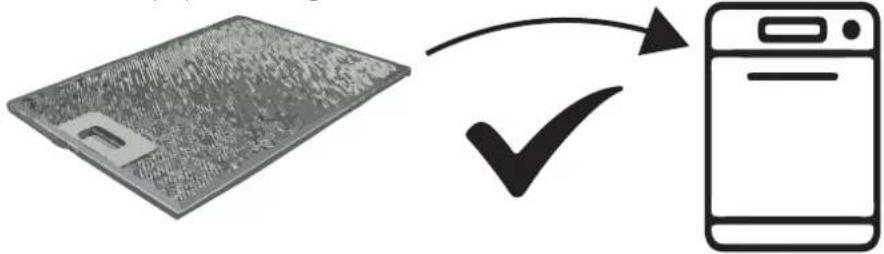

De filters kunnen ook in de vaatwasser worden gewassen, maar houd er rekening mee dat het wassen in de machine kan leiden tot verkleuring van de filters. Verkleuring van de filters heeft geen invloed op de prestaties.

DE RECIRCULATIEFILTERS VERVANGEN

Als recirculatiefilters worden gebruikt, kunnen deze niet worden gewassen, maar moeten ze indien nodig worden vervangen. Thermex adviseert om de recirculatiefilters minimaal 2-4 keer per jaar te vervangen.

Voordat u service meldt aan uw Thermex afzuigkap, is het belangrijk dat u de installatie- en/of gebruiksaanwijzing goed doorleest. Het zorgt ervoor dat Thermex u optimaal kan helpen.

Serviceafdeling van Thermex is ter voorbereiding bereikbaar voor:

• Technische ondersteuning voor installatie en installatie van uw afzuigkap.
• Verduidelijking van functionaliteiten in je afzuigkap.
• Serviceverzoek tijdens de garantie op uw afzuigkap.

Probeer vóór een serviceverzoek tijdens de garantie altijd de stroom naar de afzuigkap uit te schakelen gedurende ongeveer 5 minuten. Sluit vervolgens de stroom weer aan om te zien of het probleem is verholpen.

Als het probleem niet is verholpen, koppelt u de stroomtoevoer naar de afzuigkap een uur los. Neem contact op met de serviceafdeling als de afzuigkap nog steeds niet goed functioneert en de probleemoplossingsschema's zijn bekeken.

LET OP: VOOR VRAGEN BINNEN DE GARANTIE WORDT U GEVRAAGD OM EEN AANKOOPBEWIJS IN DE VORM VAN EEN AANKOOPBEWIJS. BEWAAR DAAROM ALTIJD UW KASSABON

Voor de aanvraag voor service binnen de garantie is het belangrijk om alle benodigde informatie bij de hand te hebben:

• Foutbeschrijving
• Model
• Het type en serienummer van de kap (op de chassisplaat)
• Informatie van aankoop:

52 THERMEX METZ MICRO M 423196601222112021
