Preston Lux - Emhætte Thermex - Gratis brugsanvisning og manual

Produkttype	Emhætte
Mærke	Thermex
Model	Preston Lux
Bredde	90 cm
Dybde	50 cm
Højde (min-maks)	60-110 cm
Vægt	15 kg
Strømforsyning	220-240 V ~ 50 Hz
Maksimal udtrækshastighed	650 m³/h
Støjniveau (maks)	65 dB(A)
Antal motorer	1
Belysning	2 x 1,5 W LED
Filtertype	Aluminium fedtfilter
Kulfilter mulighed	Ja (sælges separat)
Betjening	Elektroniske trykknapper
Antal hastigheder	3 + intensiv
Installationstype	Vægmonteret / Aftræk eller recirkulation
Energiklasse	A
Årligt energiforbrug	45 kWh/år
Rengøring af fedtfilter	Månedligt i opvaskemaskine eller i hånden
Udskiftning af kulfilter	Hver 3-6 måneder afhængigt af brug
Sikkerhedsfunktioner	Termisk beskyttelse, motoroverbelastningsbeskyttelse
Reparerbarhedsindeks	7,5/10
Medfølgende tilbehør	Fedtfilter, udtag adapter, installationssæt

Ofte stillede spørgsmål - Preston Lux Thermex

Hvordan rengør jeg fedtfilteret?

Aluminiumsfedtfilteret skal rengøres månedligt. Tag det ud af emhætten og vask det med varmt vand og mildt rengøringsmiddel, eller sæt det i opvaskemaskinen ved lav temperatur.

Hvor ofte skal jeg udskifte kulfilteret?

Hvis emhætten bruges i recirkulationstilstand, skal kulfilteret udskiftes hver 3 til 6 måneder afhængigt af madlavningsfrekvens. Filteret kan ikke vaskes.

Hvad er den anbefalede installationshøjde over kogepladen?

For elektriske kogeplader er minimumshøjden 50 cm; for gaskogeplader er den 65 cm. Følg de nøjagtige mål i manualen for sikkerhed.

Kan jeg bruge emhætten uden aftræk?

Ja, Preston Lux kan bruges i recirkulationstilstand ved at installere et kulfilter (sælges separat). Luften filtreres og returneres til køkkenet.

Hvordan udskifter jeg LED-pærerne?

LED-lysene er integrerede og skal udskiftes af en kvalificeret tekniker. Kontakt Thermex support for service.

Hvad gør den intensive hastighed?

Den intensive hastighed kører ved maksimal effekt i en begrænset tid (normalt 10 minutter) for hurtigt at fjerne stærke lugte eller damp, og vender derefter automatisk tilbage til den tidligere indstilling.

Hvorfor virker emhætten ikke efter installation?

Kontroller, om strømkablet er sat i, og om afbryderen er tændt. Hvis displayet er slukket, skal du sikre, at enheden er korrekt tilsluttet. Se ledningsdiagrammet i manualen.

Hvordan nulstiller jeg filteralarmen?

Efter rengøring eller udskiftning af filtrene skal du trykke og holde filter nulstillingsknappen (normalt '-' knappen) i 3 sekunder, indtil indikatoren slukker.

Hvad er den maksimale kanallængde for effektiv udtrækning?

For optimal ydeevne skal kanallængden holdes under 4 meter med minimale bøjninger. Brug glatte, stive kanaler med samme diameter som udtaget.

Hvor kan jeg finde reservedele?

Reservedele såsom filtre, motorer og styrekort kan bestilles hos autoriserede Thermex-forhandlere eller på den officielle hjemmeside ved hjælp af modelnummeret Preston Lux.

BRUGSANVISNING Preston Lux Thermex

• Emhætten er udviklet og produceret i henhold til DS/EN 60335-1.
• Denne emhætte er kun beregnet til brug i private hjem, hvis den benyttes til andre formål bortfalder reklamationsretten.
• AI installation skal udføres af en faguddannet tekniker i overensstemmelse med anvisningerne fra Thermex Scandinavia A/S (Thermex) og gældende lovgivning.
• Thermex fraskriver sig ethvert ansvar for skader, der er opstået som følge af forkert installation, montering, brug eller forkerte indstillinger.

F∅R MONTERING/IBRUGTAGNING

• Kontrollér emhætten for transportskader, fejl og mangler straks ved modtagelsen.
• Transportskader anmeldes straks ved modtagelse til transportfirma og Thermex.
• Fejl og mangler skal anmeldes til Thermex inden 8 dage efter modtagelsen, og senest inden montering/ibrugtagning.

MONTERING

• Emhætten er beregnet til drift ved 230 Volt ±10%\~ 50 HZ i henhold til EN 50160
• Tilslut emhætten med den påmonterede stikprop. BEMÆRK: Er der jordtilslutning på stikproppen, SKAL emhætten forbindes til jord.
• For modeller med ekstern motor gælder det, at der IKKE må anvendes fælles nul ved installation af ermhætte og motor, da dette vil påvirke styringen.
• Ved brug af en ekstern motor fra en anden leverandør SKAL det sikres, at motoren er brugbar sammen med den valgte emhætte. Ellers vil reklamationsretten på emhætten bortfalde.
• Tilslut ikke strøm til emhætten før monteringen er fuldført.
• Luften må ikke ledes fra emhætten ud i et rør, der bruges til aftræk fra apparater, der anvender gas eller andre brændbare materialer, men skal have et separat aftræk.

• Den nationale lovgivning vedrørende udledning af luften skal overholdes.

• Benyt altid den oprindelige aftræksdimension. Ved reduktion af aftræksstørrelsen mindskes ydeevnen og lydniveauet forhøjes.

• Aftrækket fra emhætten ud til det fri bør være kortest muligt, for at få størst mulig effekt af emhætten.
• Antallet af bøjninger på aftrækket bør minimeres mest muligt, for at få størst mulig effekt af emhætten.
• Thermex anbefaler, at der altid anvendes lyd- og kondensisoleret aftræksslange ved gennemføring i ikke-opvarmede rum.
• Thermex anbefaler, at der ved brug af flexslange anvendes en lyddæmper for at minimere lydniveauet
• Ved brug af flexslange skal det altid sikres, at denne er fuldt udstrakt for at minimere luftmodstanden og derved opnå maksimal sugeevne.
• Forskellige materialer kræver forskellige rawlplugs og skruer. Brug rawlplugs og skruer der passer til det materiale emhætten skal monteres i.
• Hvis ikke anvisningerne for montering af skruer og beslag følges, kan det medføre elektrisk stød.
• Minimumsafstanden til gaskogeplader fra brænderkant til undersiden af erhætten SKAL være 65 cm i henhold til EN 60335-2-31.
• For skabsintegrerede, frithængende og væghængte emhætter anbefaler Thermex, at afstanden mellem kogeplade og emhætte er mellem 50 cm og 70 cm for at sikre maksimal sugeevne.
• Kontrollér altid den angivne mindsteafstand mellem kogeplade og emhætte i vejledningen til kogepladen. Hvis denne vejledning angiver en større afstand, end den af Thermex anbefalede, SKAL forskrifterne for kogepladen overholdes.
• For loftsintegrerede modeller anbefaler Thermex, at afstanden mellem kogeplade og emhætte ikke overstiger 3 meter.

MONTERING

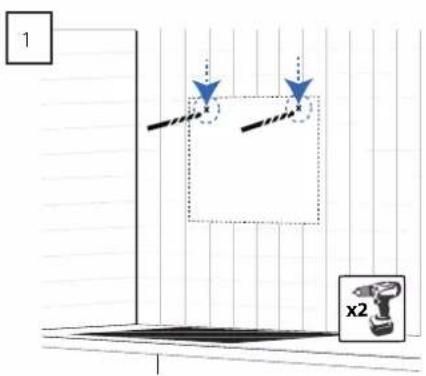

Mål ud og marker de to "nøglehuller" på væggen. BEMÆRK: anvendes bagudvendt aftræk, skal hullerne måles ud i forhold til aftrækkets placering i væggen.

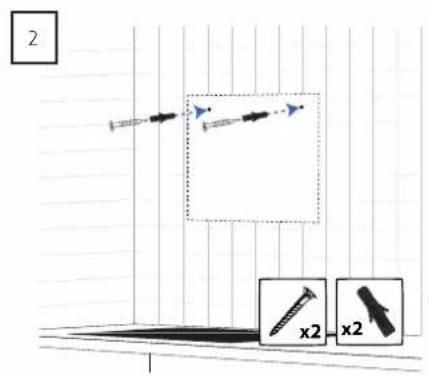

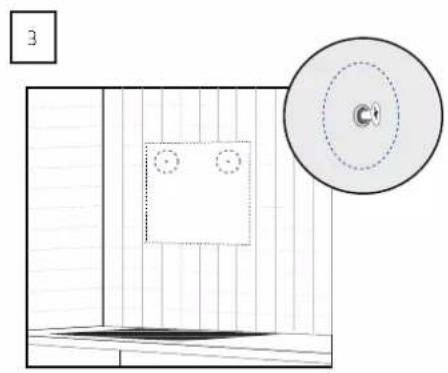

Monter rawlplugs og skruer, der er beregnede til det materiale de monteres i, i de forborede huller.

BEMÄRK: Skruerne skal ikke skrues længere i end, at emhætten kan monteres.

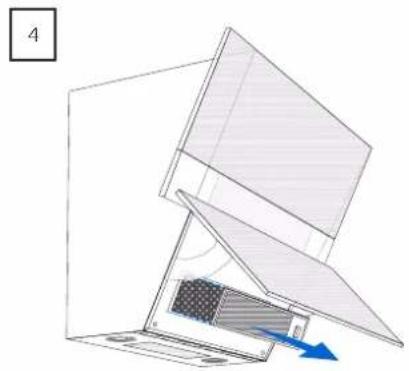

Hæng emhætten på skruerne. Tag filter ud. Marker placeringen af de to låsehuller på væggen, og tag derefter emhætten ned fra væggen igen.

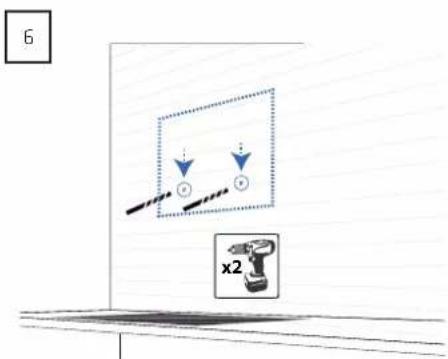

Forbor hullerne og monter rawlplugs i hullerne.

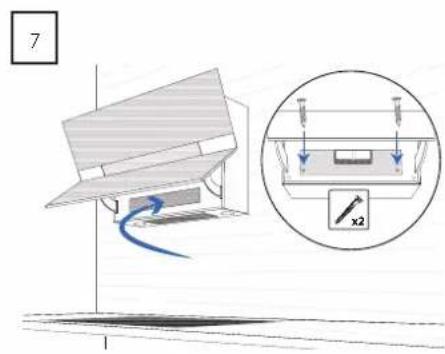

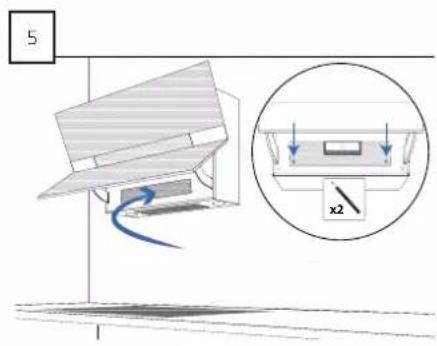

Hæng emhætten op igen. Skru skruerne i de to låsehuller. BEMÆRK: Anvendes bagudvendt aftræk, skal aftrækket monteres på emhætten i dette trin.

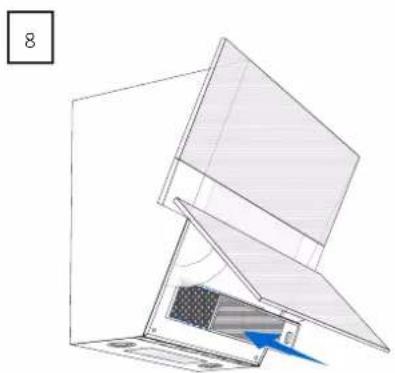

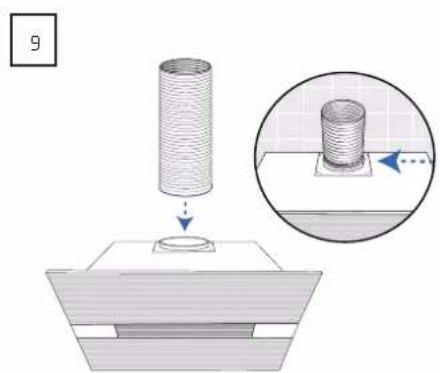

Sæt filteret i emhætten igen og luk glaspladen. Monter aftrækket på emhætten.

BEMÆRK: Dette gælder kun hvis der ønskes aftræk til det fri, og aftrækket er opadvendt.

MONTERING AF KANAL

1

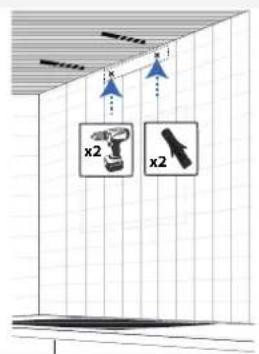

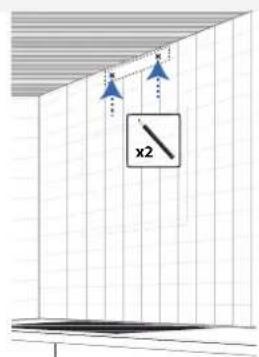

Mål ud til placering af beslaget, og marker hullernes placering på væggen.

BEMÆRK: Beslaget skal placeres så det passer med hullerne i kanalen.

2

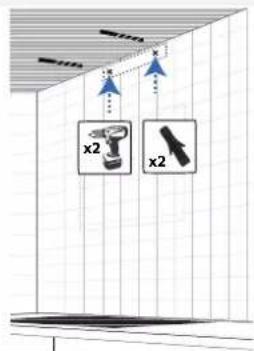

Bor hullerne og monter rawlplugs hvis det er nødvendigt..

3

Skru beslaget op på væggen.

4

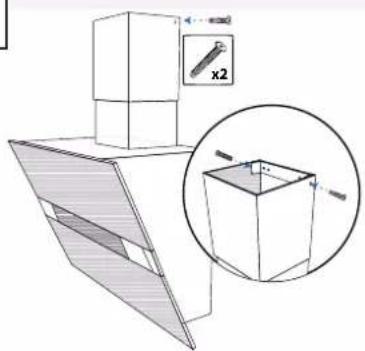

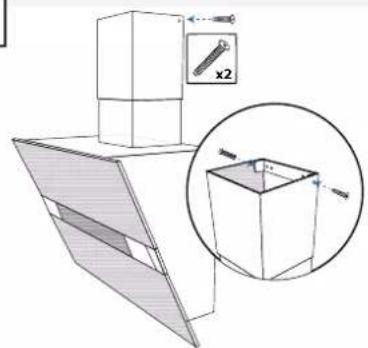

Sæt kanalen på emhætten. Skub kanalens øverste del op, og monter den

5

fast i beslaget med de to selvskærende skruer.

MONTERING AF KANAL, NÄR EMHÄTTEN ANVENDES TIL RECIRKULATION

Skal emhætten anvendes til recirkulation, skal den medfølgende dækplade monteres op mod loftet, for at lukke kanalen.

Kanalen monteres derfor på følgende måde:

1

Mål ud til placering af beslaget, og marker hullernes placering på væggen.

BEMÄRK: Beslaget skal placeres så det passer med hullerne i kanalen.

2

Forbor hullerne og monter rawlplugs hvis det er nødvendigt.

3

Skru beslaget og dækpladen op på væggen.

4

Sæt kanalen på emhætten. Skub kanalens øverste del op, og skru den fast

5

i beslaget med de to selvskærende skruer.

MONTERING AF RECIRKULERINGSFILTER

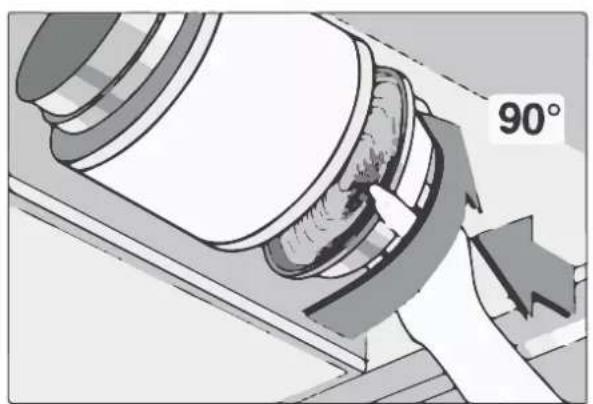

Recirkuleringsfiltrene monteres direkte på motoren. Der skal to filtre til én motor.

Aftrækket på emhætten kan vendes, så aftrækket vender bagud.

1

Skru bøjlen af pladen på emhætten.

2

Skru de skruer, der holder pladen fast på emhætten, ud.

BEMÄRK: Vær opmærksom på ikke at skrue de skruer ud der holder motoren fast til pladen.
3

Sæt motoren på emhætten med aftrækket bagud.
6

Skru pladen med motoren fast til emhætten.

7

1. Diode
2. Tænd/sluk lys
3. (-)-knap
4. (+)-knap
5. Tænd/sluk udsugning

Fjernbetjeningen anvender et radiofrekvenssystem, der gør det muligt at styre emhættens funktioner på op til 8 meters afstand (afstanden kan mindskes, hvis signalet forstyrres af en væg og/eller et møbel, samt når batterierne er ved at være opbrugte).

Når en knap aktiveres på fjernbetjeningen, lyser dioden på fjernbetjeningen.

Første gang fjernbetjeningen tages i brug, skal det medfølgende batteri monteres:

• Fjern beskyttelsesfolien der sidder omkring batteriet.
• Afmonter klappen på bagsiden af fjernbetjeningen, ved at udløse den lille klips.
• Sæt batteriet i. BEMÆRK: vær opmærksom på at få vendt batteriet korrekt.
• Sæt klappen på fjernbetjeningen igen.
  • Fjernbetjeningen er nu klar til brug.

Da der anvendes et radiofrekvenssystem i mellem fjernbetjening og emhætte, skal de to enheder kobles op mod hinanden. Når du modtager din emhætte, er denne koblet op med fjernbetjeningen fra fabrikken.

UDSUGNING

Motoren aktiveres/deaktiveres ved at trykke på tænd/sluk udsugning.

Motorhastigheden øges ved at trykke på (+)-knappen og sænkes ved at trykke på (-)-knappen.

LED-indikatoren på fjernbetjeningen viser hvilket effekttrin emhætten er aktiveret på (trin 1-4)

Lyset på emhætten tændes og slukkes ved at trykke på knappen tænd/sluk lys. Dette kan gøres uafhængigt af, om motoren er i drift.

12 THERMEX Preston Lux M 540232168231032022

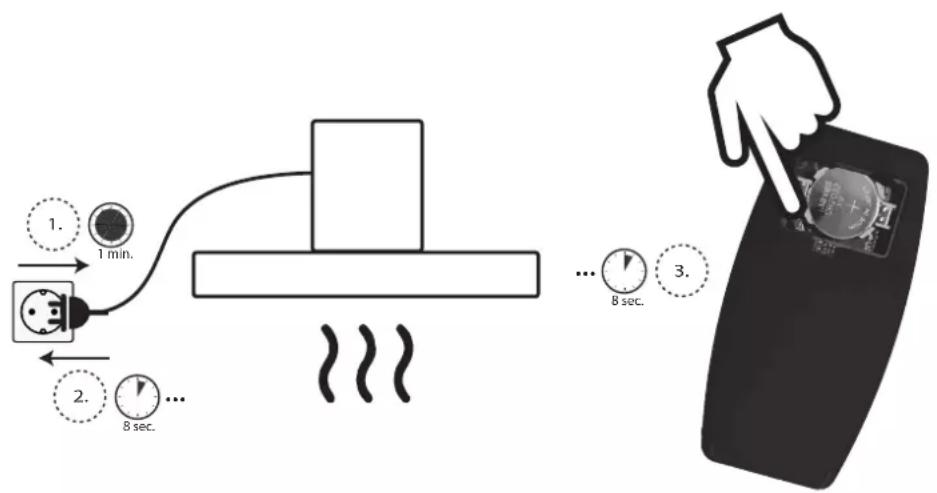

Hvis der skal skabes en ny forbindelsen mellem de to enheder gøres dette i følgende trin:

• Sørg for at der er batteri i fjernbetjeningen.
• Afbryd hovedstrømmen til emhætten i ca. 1 min (det er ikke nok at lys og sug på emhætten er slukket).
• Sæt strøm til emhætten.
• Aktiver PAIR-knappen på fjernbetjeningen, som er placeret ved siden af batteriet. Dette skal gøres inden der er gået 8 sekunder, fra strømmen er blevet sluttet til emhætten.
• Hvis parringen mislykkes, start da forfra på processen.

SERVICE

Før du melder service på dit Thermex produkt, er det vigtigt at, du har læst monterings- og/eller brugervejledningen grundigt igennem. Det tilsikrer, at Thermex kan yde dig bedst mulige assistance.

• Teknisk support til montering og installering af dit produkt.
• Præcisering af funktionaliteter i dit produkt.
• Serviceanmodning under reklamationsretten på dit produkt.

Forsøg altid inden en serviceanmodning under reklamtionsretten at afbryde strømforsyningen til produktet i ca. 5 minutter. Tilslut derefter strømmen igen, for at se om problemet er afhjulpet.

Hvis ikke fejlen er afhjulpet, så afbryd strømforsyningen til produktet i en time. Hvis produktet stadig ikke fungerer korrekt, og punkterne i fejl-findingsoversigten er gennemgået, kontakt da serviceafdelingen.

BEMÆRK: Ved henvendelser inden for reklamationsretten, vil du blive bedt om dokumentation for dit køb i form af en købskvittering. Gem derfor altid din købskvittering.

Inden henvendelse vedrørende serviceanmodninger indenfor reklamationsretten er det vigtigt at have alle de nødvendige oplysninger parat:

• Oplysninger og dokumentation for køb - købskvittering
• Fejlbeskrivelse
• Model

Serviceanmodninger under reklamationsretten kan ske ved at udfylde serviceformularen på www.thermex.dk/service, hvor også servicebetingelserne kan læses.

Henvendelser vedrørende teknisk support eller præcisering af funktionaliteter kan ske ved at sende en forespørgsel til [e-mail] eller på tlf. [phone].

RENG∅RING OG VEDLIGEHOLD

• Emhætten skal rengøres jævnligt for at sikre en optimal drift og lang levetid.
• Fedt og støvrester samles i filteret og kan risikere at antænde ved mangelfuld rengøring.
• Emhætten bør rengøres både udvendigt og indvendigt jævnligt for at undgå fedtpletter på vægge eller andre overflader.

DAGLIG RENG∅RING

• For skabsintegrerede, frithængende og væghængte emhætter anbefaler Thermex, at fedtfilteret tørres af med en opvredet klud efter hver madlavning. Det kræver en meget lille indsats hver dag at holde din emhætte ren og effektiv.
• Stålvoverflader rengøres med en fugtig klud med opvaskemiddel, og efterbehandles med 3M Polish.
• Lakerede overflader rengøres med en fugtig klud med sulfo/opvaskemiddel. Brug ALDRIG slibemiddel.

Det anbefales at bruge et specialrensemiddel til brug på glas og krombelagte overflader.

RENS AF FEDTFILTRE

Fedtfiltre skal rengøres efter behov. Thermex anbefaler at filteret som minimum rengøres i følgende intervaller, alt efter hvilket fedtstof der anvendes til stegning:

• Stegemargarine – filteret rengøres hver 3. uge
• Flydende margarine – filteret rengøres hver 2. uge
• Olie - filteret rengøres 1 gang om ugen
• Ved friturestegning - filteret rengøres 2-3 gange om ugen

SÅDAN AFMONTERES OG RENSES FILTERET

• Fjern fedtfilteret ved at trække i filterets låsemekanisme, og derved løsne filteret fra emhætten.
• Læg filteret i blød i varmt sæbevand, og rengør evt. med en blød børste.
  • Skyl efter med varmt vand.
• Gentag processen hvis dette er nødvendigt.
• Monter filteret igen.

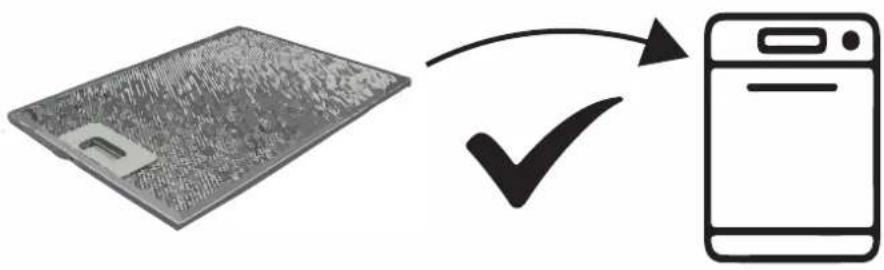

Filteret kan også vaskes i opvaskemaskinen, vær dog opmærksom på at maskinvask kan resultere i misfarvning af filtrene. Misfarvning af filtrene påvirker ikke ydeevnen.

Monter rawlplugs og skruer, der er beregnede til det materiale de monteres i, i de forborede huller.

Mål hvor braketten skal plasseres og marker hullene på veggen.

Løsne braketten fra vifteplaten.

2

Skru ut de skruene som fester platen til viften. MERK: Pass på ikke å skru ut de skruene som holder motoren fast til platen.
3

Skru platen med motoren fast til viften.

7

LED-indikatoren på fjernkontrollen viser hvilket effektnivå panseret er aktivert på (trinn 1-4)

Lossa avlastningen på elledningen.

LED-indikatoren på fjernkontrollen viser hvilket effektnivå panseret er aktivert på (trinn 1-4)

Emballagen skal bortskaffes i overensstemmelse med gældende regler for affaldshåndtering.

Symbolet på produktet eller den ledsagende dokumentation angiver, at dette produkt ikke må bortskaffes som husholdningsaffald, men skal afleveres på nærmeste opsamlingscenter for genbrug af elektronisk udstyr.

MILJ∅HENSYN

EMBALLASJE

Emballasje skal håndteres i overensstemmelse med gjeldene regler for avfallshåndtering

AVFALLSHÄNDTERING

Farøvej 30■ 9800 Hjørring ■ Danmark
