Produkttyp	Köksfläkt
Varumärke	Thermex
Modell	Preston Lux
Bredd	90 cm
Djup	50 cm
Höjd (min-max)	60-110 cm
Vikt	15 kg
Strömförsörjning	220-240 V ~ 50 Hz
Maximal utsugningskapacitet	650 m³/h
Ljudnivå (max)	65 dB(A)
Antal motorer	1
Belysning	2 x 1.5 W LED
Filtertyp	Aluminiumfettfilter
Kolfilter, tillval	Ja (säljs separat)
Manöverdon	Elektroniska tryckknappar
Antal hastigheter	3 + intensiv
Installationstyp	Väggmonterad / Kanalförsedd eller recirkulerande
Energiklass	A
Årlig energiförbrukning	45 kWh/a
Rengöring av fettfilter	Månatligen i diskmaskin eller för hand
Byte av kolfilter	Var 3-6:e månad beroende på användning
Säkerhetsfunktioner	Termoskydd, motorskydd mot överbelastning
Reparerbarhetsindex	7.5/10
Medföljande tillbehör	Fettfilter, utloppsadapter, installationssats

Vanliga frågor - Preston Lux Thermex

Hur rengör jag fettfiltret?

Aluminiumfettfiltret bör rengöras månatligen. Ta bort det från fläkten och tvätta det med varmt vatten och milt rengöringsmedel, eller placera det i diskmaskinen på låg temperatur.

Hur ofta ska jag byta kolfiltret?

Om du använder fläkten i recirkulationsläge, byt kolfiltret var 3:e till 6:e månad beroende på tillagningsfrekvens. Filtret är inte tvättbart.

Vilken rekommenderad installationshöjd ovanför spisen?

För elektriska spisar är minimihöjden 50 cm; för gasspisar är den 65 cm. Följ exakta mått i manualen för säkerhet.

Kan jag använda fläkten utan kanal?

Ja, Preston Lux kan användas i recirkulationsläge genom att installera ett kolfilter (säljs separat). Luften filtreras och återförs till köket.

Hur byter jag LED-lamporna?

LED-lamporna är integrerade och bör bytas av en kvalificerad tekniker. Kontakta Thermex support för service.

Vad gör den intensiva hastigheten?

Den intensiva hastigheten körs på maximal effekt under en begränsad tid (vanligtvis 10 minuter) för att snabbt ta bort starka lukter eller ånga, och återgår sedan automatiskt till föregående inställning.

Varför fungerar inte fläkten efter installation?

Kontrollera om nätsladden är ansluten och om strömbrytaren är på. Om displayen är av, se till att enheten är korrekt ansluten. Se kopplingsschemat i manualen.

Hur återställer jag filterlarmet?

Efter rengöring eller byte av filtren, tryck och håll in knappen för filteråterställning (vanligtvis "-"-knappen) i 3 sekunder tills indikatorn slocknar.

Vilken är den maximala kanallängden för effektiv utsugning?

För optimal prestanda, håll kanallängden under 4 meter med minimala böjar. Använd släta, styva kanaler med samma diameter som utloppet.

Var hittar jag reservdelar?

Reservdelar såsom filter, motorer och styrkort kan beställas från auktoriserade Thermex-återförsäljare eller den officiella webbplatsen med modellnummer Preston Lux.

BRUKSANVISNING Preston Lux Thermex

Løsen aflastningen på elledningen.

4

Sæt aflastning på elledningen.

KELVIN JUSTERING OG THERMEX VOICELINK®

Thermex Remote App®

Serviceafdelingen hos Thermex kan kontaktes med henblik på:

Fest strekkavlasteren på ledningen.

STRÖMTILKOBLING

KELVIN-JUSTERING OG THERMEX VOICELINK®

Thermex Remote App®

1. Diode
2. Slá av/pà lys
3. Plussknapp (+)
4. Minusknapp (-)
5. Slå av/på avtrekk

Serviceavdelingen hos Thermex kan kontaktes med henblikk på:

Kelvin-justering och Thermex VoiceLink® 31

Underhäll och rengöring 34

Service 35

ALLMÄNT

• Köksfläkten är utvecklad och tillverkad i enlighet med DS/EN 60335-1
• Denna enhet är endast avsedd för användning i privata bostäder, vid annan användning bortfaller garanti och reklamationsrätt.
• All installation skall utföras av behörig installatör enligt anvisningar från Thermex Scandinavia AB (Thermex) och enligt gällande bestämmelser.
• Thermex frånskriver sig allt ansvar för skador som uppkommer på grund av felaktig installation, montering, användning eller felaktiga inställningar.

FÖRE MONTERING/ANVÄNDNING

• Kontrollera köksfläkten efter transportskador eller fel direkt vid mottagandet.
• Transportskador anmäls omedelbart till transportören och Thermex.
• Eventuella fel och avsaknader skall anmälas till Thermex inom 8 dagar efter mottagandet och senast innan montering/användning.

MONTERING

• Köksfläkten är avsedd för 230 Volt ±10%\~ 50 HZ max enligt EN 50160
• Anslut köksfläkten med den påmonterade stickproppen. OBS: Stickpropp med jordanslutning skall anslutas till jordat vägguttag.
• För modeller med extern motor gäller följande: Det får inte användas gemensam nolla vid installation av köksfläkten och motorn, detta påverkar styrfunktionen.
• Vid användning av en extern motor från annan leverantör SKALL det säkerställas att motorn kan användas ihop med den valda köksfläkten. I annat fall bortfaller reklamationsrätten på köksfläkten.

• Anslut inte ström till köksfläkten innan monteringen är slutförd.

• Luften får inte ledas ut från fläktkåpan genom rör som används för utsug från apparater som använder gas eller andra typer av bränslen – det måste finnas ett separat utsug.

• Respektera alltid nationella lagar om evakuering av luft.
• Använd alltid den angivna kanaldimensionen. Vid reduktion av kanalstorleken försämras kapaciteten och ljudnivån ökar.
• För bästa möjliga effekt skall längden på evakueringskanalen vara så kort som möjligt.
• Undvik böjar i möjligaste mån för att få bästa möjliga effekt.
• För att uppfylla kravet avseende brandskydd och undvika kondens skall kanalen alltid isoleras enligt gällande byggregler.
• Om det i köket används en flexibel anslutningsslang, kan ljuddämpare användas för att reducera ljudnivån ytterligare.
• Om det i köket används en flexibel anslutningsslang, skall denna vara helt utsträckt för att minimera luftmotståndet.
• Olika material kräver olika plugg och skruv. Använd plugg och skruv som är avsedda för det material köksfläkten skall fästas i.
• Om du inte följer monteringsanvisningarna för skruvar och beslag finns risk för elektrisk stöt.
• Minimiavständet till gasspisar från brännarkant till fläktkåpans undersida MÅSTE vara 65 cm enligt SS-EN 60335-2-31.
• För bästa funktion bör väggmonterade köksfläktar monteras 50-65 cm ovanför spisen och frihängande modeller 60-70 cm ovanför spisen.
• Kontrollera alltid det angivna minimiavständet mellan spis och köksfläkt i anvisningen från spisens tillverkare. Om denna anvisning anger ett större avständ än det Thermex rekommenderar skall anvisningarna från spistillverkaren följas.
• För takintegrerade modeller rekommenderar Thermex, att avständet mellan spis och köksfläkt inte överstiger 3 meter.

MONTERING

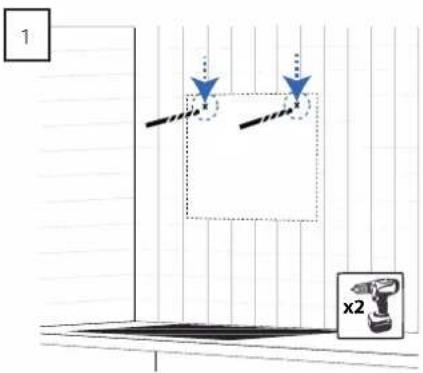

Mät upp och markera de två "nyckelhålen" på väggen. OBSERVERA: Vid bakåtriktat utsug ska hålen mätas upp efter utsugets placering i väggen.

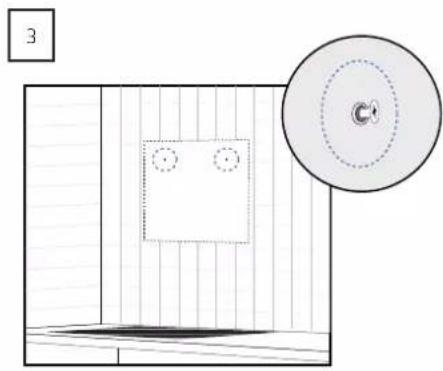

Montera väggpluggar och skruvar, avsedda för väggens material, i de förborrade hålen.

OBSERVERA: Skruva inte in skruvarna längre än att fläktkåpan fortfarande kan monteras.

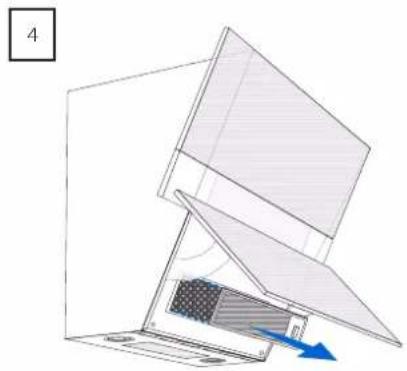

Häng fläktkåpan på skruvarna. Öppna glasluckan och ta ut filtret.

Markera placeringen av de två låshålen på väggen och ta sedan ner fläktkåpan från väggen igen.

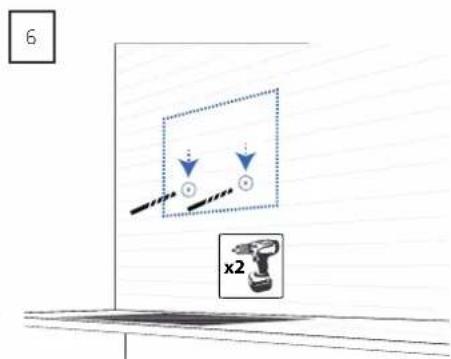

Förborra hålen och montera väggpluggar i hålen.

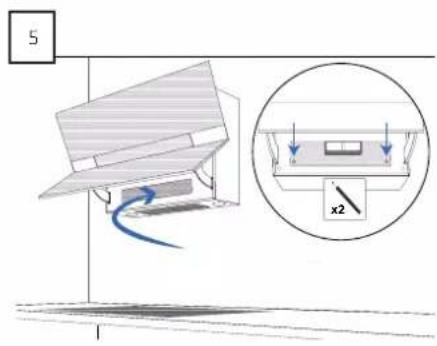

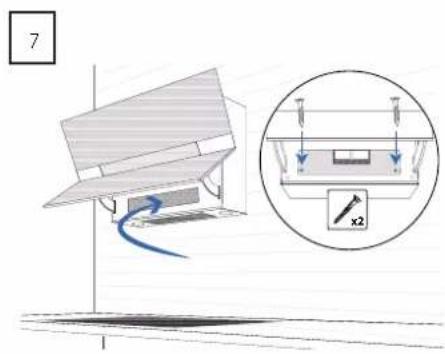

Häng upp fläktkåpan igen. OBSERVERA: Om bakåtvänt utsug används ska utsuget monteras på fläktkåpan i det här steget.

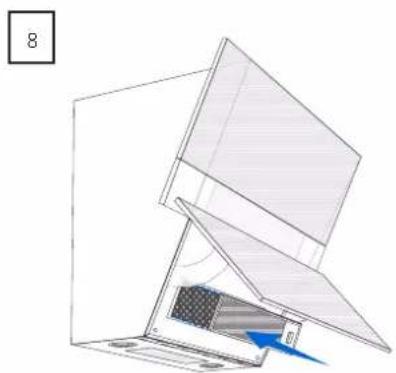

Sätt in filtret i fläktkåpan igen och stäng glasluckan.

Montera utsuget på fläktkápan. OBSERVERA: Detta gäller bara vid evakuering av luften och när utsuget är vänt uppåt.

MONTERING AV KANAL

1

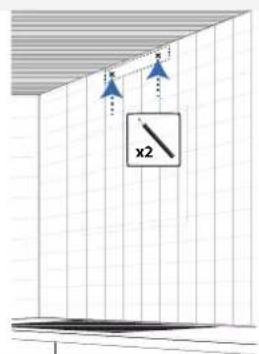

Mät ut placering av beslaget och märk upp hålens placering på väggen.

OBSERVERA: Beslaget ska placeras så att det passar hålen i kanalen.

2

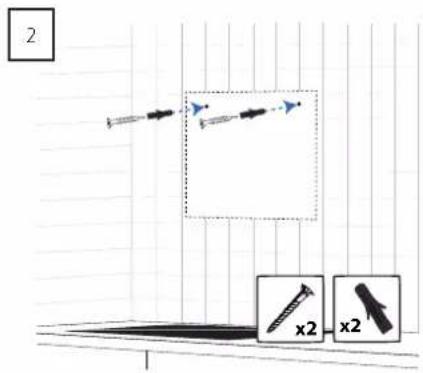

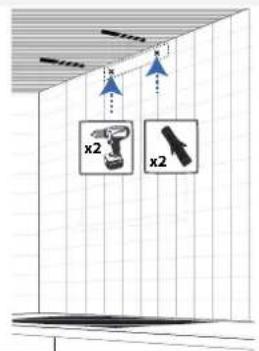

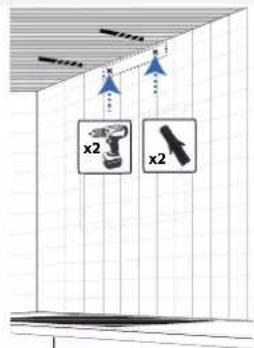

Förborra hålen och montera väggpluggar i hålen.

3

Skruva upp beslaget på väggen.

4

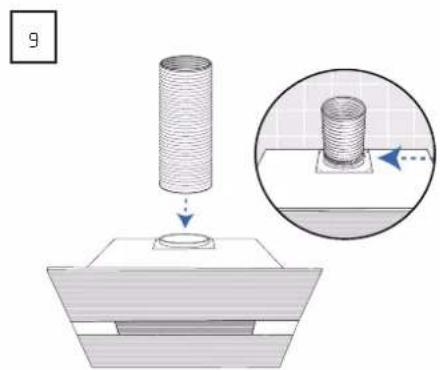

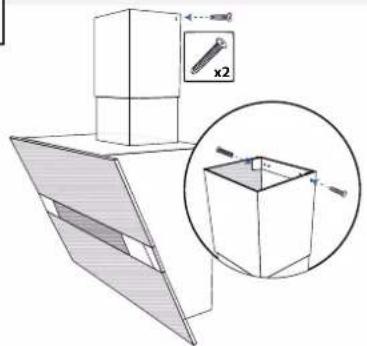

Montera kanalen på fläktkåpan. Skjut upp kanalens översta del och montera

5

fast den i beslaget med de två självgängande

MONTERING AV KANAL NÄR FLÄKTKÅPAN ANVÄNDS FÖR RECIRKULERING

Om fläktkåpan ska användas för recirkulering ska den medföljande täckplattan monteras upp mot taket så att kanalen stängs.

Montera därefter kanalen på följande sätt:

1

Mät ut placering av beslaget och märk upp hålens placering på väggen.

OBSERVERA: Beslaget ska placeras så att det passar hålen i kanalen.

2

Förborra hålen och montera väggpluggar i hålen.

3

Skruva upp beslaget och täckplattan på väggen.

4

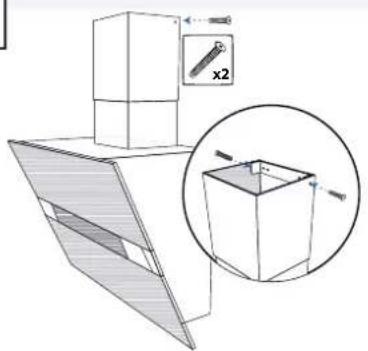

Montera kanalen på fläktkåpan. Skjut upp kanalens översta del och montera

5

fast den i beslaget med de två självgängande skruvarna.

Du kan vända utsuget på fläktkåpan så att det riktas bakåt.

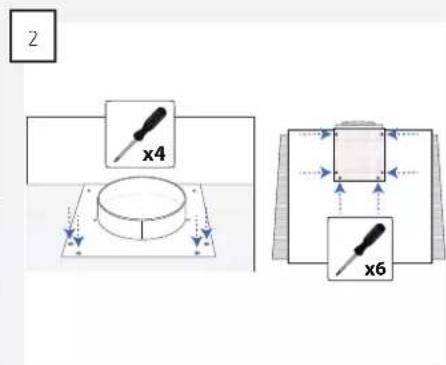

Skruva av bygeln från plattan på fläktkåpan.

Skruva ut skruvarna som håller fast plattan vid fläktkåpan.
OBSERVERA: Var noga med att inte skruva ut de skruvar som håller fast motorn vid plattan.

Lyft ut motorn och dra ut kontakten från motorn.

Sätt tillbaka motorn på fläktkåpan med utsug-et bakåt.

Skruva fast plattan med motorn vid fläkt-kåpan.

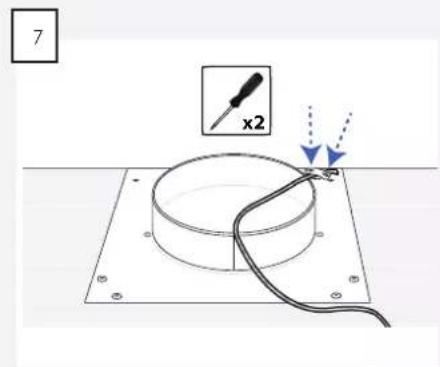

Fäst avlastningen på elledningen.

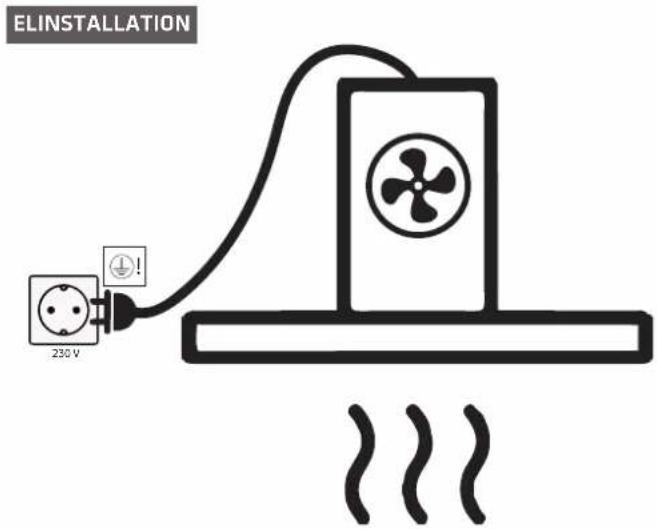

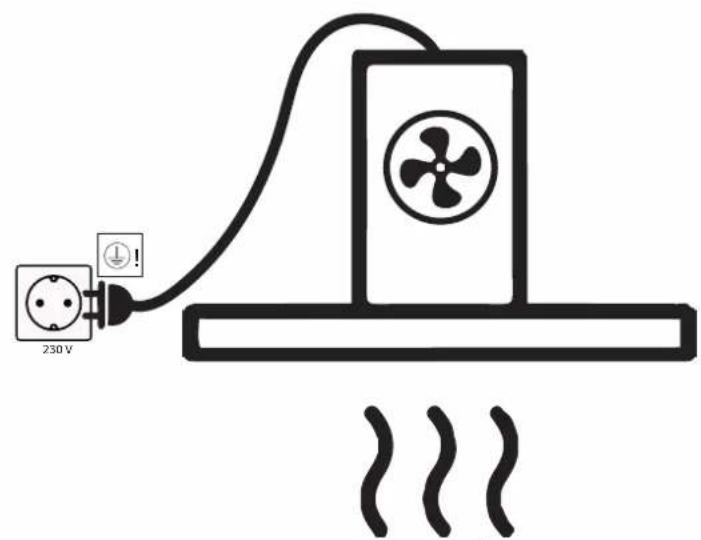

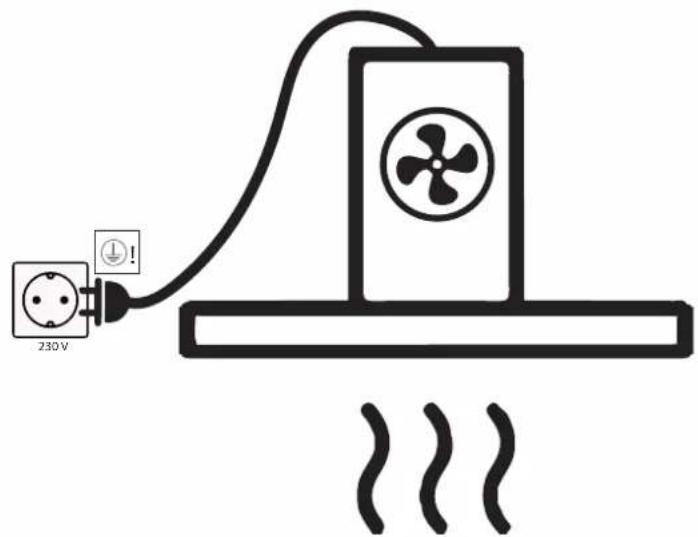

ELINSTALLATION

KELVIN-JUSTERING OCH THERMEX VOICELINK®

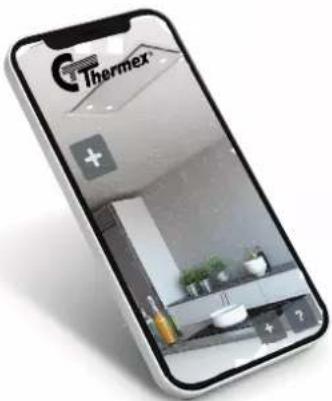

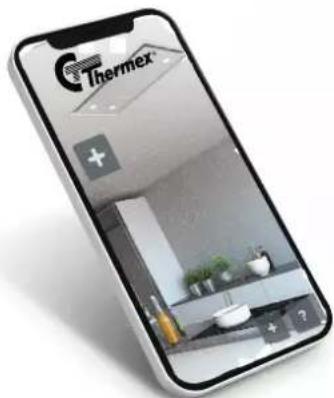

Thermex Remote App®

• Bryt alltid strömmen före rengöring.
• Fläktkåpan ska rengöras med jämna mellanrum för att säkerställa optimal drift och lång livslängd.
• Fett och dammrester fastnar i filtret och kan antändas vid felaktigt utförd rengöring.
• Fläktkåpan ska rengöras både utvändigt och invändigt för att undvika fettfläckar på väggar eller andra ytor.

RENGÖRING VARJE DAG

• För fläktkåpor som är inbyggda i skåp, frihängande eller väggmonterade rekommenderar Thermex att fettfiltret torkas av med en urvriden trasa efter varje matlagning. Det krävs mycket liten arbetsinsats varje dag för att hålla fläktkåpan ren och effektiv.
• Rostfria ytor ska rengöras med en fuktig trasa med diskmedel och efterbehandlas med metallpolish.
• Lackerade ytor ska rengöras med en fuktig trasa och diskmedel. Använd aldrig slipmedel.

RENGÖRING AV FETTFILTER

Fettfiltren ska rengöras efter behov. Thermex rekommenderar att filtret minst rengörs enligt följande intervall, beroende på vilken typ av stekfett som används:

• Stekmargarin – rengör filtret var 3:e vecka
• Flytande margarin – rengör filtret varannan vecka
• Olja - rengör filtret en gång i veckan
• Frityrstekning - rengör filtret 2-3 gånger i veckan

Gör så här för att diska fettfiltren:

• Öppna glasluckan
  • Ta bort fettfiltret bakom glasluckan och filtret i botten genom att dra i filtrets läsmekanism och lossa filtret från fläktkåpan.
• Blötlägg filtren i varmt vatten med diskmedel och rengör eventuellt med en mjuk borste.
• Efterskölj med varmt vatten.
• Låt filtren torka på en disktrasa eller liknande.
• Upprepa processen om så behövs.
• Montera filtren igen.

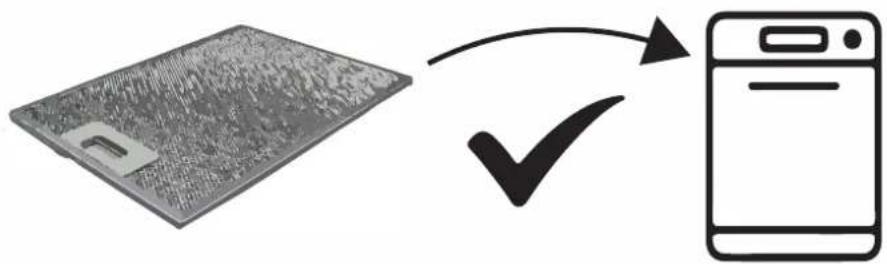

• Filtren kan också diskas i diskmaskinen. Var dock uppmärksam på att maskindisk kan orsaka missfärgning av filtren. Missfärgning av filtren påverkar inte funktionen.

Om recirkulationsfilter används ska dessa inte diskas utan bytas ut vid behov. Thermex rekommenderar byte av recirkulationsfilter minst 2-4 gånger om året.

Innan du felanmäler din köksfläkt är det viktigt att du har läst igenom monterings- och/eller bruksanvisningen noggrant. Detta säkerställer att Thermex kan de dig bästa möjliga support.

Supportavdelningen på Thermex kan kontaktas för att få hjälp med följande:

• Teknisk support vid montering och installation av din köksfläkt.
• Förklaring av funktioner på din köksfläkt.
• Serviceanmodan under reklamationsrätten på din köksfläkt.

Försök alltid innan serviceanmodan under reklamationsrätten på din köksfläkt att bryta strömmen fram till fläkten i ca 5 minuter. Slå därefter på strömmen igen för att se om felet blivit avhjälpt.

Om felet inte blivit avhjälpt, bryt strömmen fram till fläkten i en timma. Om köksfläkten fortfarande inte fungerar som den skall efter att strömmen har varit bruten i en timma, och punkterna i felsökningsöversikten har genomgåtts, kontakta då supportavdelningen.

OBS: Vid reklamationer inom reklamationsrätten kommer du bli ombedd att visa dokumentation i form av kvitto på ditt inköp av fläkten. Spara därför alltid kvittot.

Innan serviceanmälan inom reklamationsrätten är det viktigt att ha alla upplysningar till hands:

• Felbeskrivning
• Modell
• Upplysningar om inköpsställe och datum för köpet
• namn, adress, telefonnummer och eventuella. e-postadress

Serviceanmälan inom reklamationsrätten görs via Thermex hemsida, www.thermex.se, genom att klicka på knappen "Service".

Frågor avseende produkter eller service kan göras hos Thermex supportavdelning, [e-mail] eller tel: [phone].

FELSÖKNINGSÖVERSIKT

PROBLEM MÖJLIG ORSAK LÖSNING
Köksfläkten fungerar inte överhuvudtaget	Det finns ingen ström. Kontrollera elanslutning och såkringar. Bryt strömmentill fläkten i 5 minuter och slå på den igen för att se om felet blivit avhjälpt.
	Fläkten har ingen elanslutning Kontrollera att fläkten	är rätt inkopplad. Bryt strömmentill fläkten i 5 minuter och slå på den igen för att se om felet blivit avhjälpt.
Fläktens sugförmåga är inte till-räcklig	Kallrasskyddet öppnar inte Kontrollera om det ligger	något på kallrasskyddet ellerom slangsatsens spännband är för hårt draget så att sp-jället inte öppnar.
	Böjd eller blockerad kanal (Slang)	Kontrollera att slangsatsen är helt utsträckt och inte böjdsamt att kanalen inte är blockerad någonstans på vägenut. Åtgärda vid behov.
	Filtrena är smutsiga och igentäppta. Kontrollera fettfilter och rengör enligt anvisningar omnödvändigt.

36 THERMEX Preston Lux M 540232168231032022

SISÄLTÖ

Yleinen varoitus 37

Assenus 38

Sähkökytkennät 42

Emballaget skall slängas enligt gällande regler för avfallshantering.

SKROTNING AV PRODUKTEN

Symbolen på produktens typskylt eller medföljande dokumentation anger att denna produkt inte får slängas som hushållsavfall, utan skall lämnas på närmaste återvinningscentral som tar emot uttjänade hushållsmaskiner.

YMPÄRISTÖNÄKÖKOHDAT

PAKKAUS
