Typ	Köksfläkt
Märke	Thermex
Modell	Calais FH
Spänning	220-240 V, 50 Hz
Motorisoleringsklass	F
Isoleringsklass	Klass 1
Hastigheter	5
Luftutloppsdiameter	Min. 150 mm
Installationshöjd	Min. 65 cm (el) / 75 cm (gas)
Filter	Aluminium (tvättbara) och aktivt kol, valfritt (artikelnummer 535.26.1000)
Kontroll	Pekskärm med timer (15 min fördröjning)
Belysning	Inbyggda LED
Installationsmetod	Takmontering med skorsten
Underhåll	Rengöring av aluminiumfilter var 2-3 vecka; kolfilter var 3-5 månad
Säkerhet	Obligatorisk jordning, installation av behörig elektriker

Vanliga frågor - Calais FH Thermex

Hur installerar man Calais FH köksfläkt?

Gör 10 mm hål i punkterna A, B, C och D. Sätt i pluggar, fäst flänsen i taket med 4 skruvar (5,5x60) och 10 mm brickor. Montera skorstenen på flänsen med 4 skruvar (3,5x9,5 mm). Tryck fläkten uppåt i skorstenen och se till att krokarna passar. Avsluta med skruvar (3,5x9,5 mm) och anslut motorkabeln. Se till att minsta höjd är 65 cm för elspis och 75 cm för gasspis.

Hur rengör man aluminiumfiltren?

Aluminiumfiltren kan diskas i diskmaskin vid ca 60 °C. De kan också rengöras för hand. Ta ut dem med sidospärrarna. Se till att de är helt torra innan de sätts tillbaka. Det är normalt att färgen ändras efter flera tvättar, men det påverkar inte sugförmågan.

Hur återställer man filterrengöringsindikatorn (symbol C)?

Efter rengöring och återinsättning av filtren, med fläkten avstängd, tryck på fläktsymbolen i 3 sekunder. En 'E' visas på displayen och fläkten fungerar normalt. Symbol C visas efter cirka 60 timmars användning.

Hur använder man avstängningstimern?

Tryck på timersymbolen i 2 sekunder för att aktivera 15 minuters avstängningsfördröjning. Det rekommenderas att låta fläkten gå minst 5 minuter efter att tillagningen är klar.

Hur byter man kolfiltren?

Kolfiltren sitter på varje sida av motorlådan. Byt dem var 3-5 månad. Reservdelskoden är 535.26.1000. Använd dem endast i återcirkulationsläge.

Fläkten fungerar inte. Vad ska man kontrollera?

Kontrollera att fläkten är ansluten till ström (220-240 V) och korrekt påslagen. Kontrollera att aluminiumfiltren är rena. Se till att LED-höljet är korrekt fastsatt och kontrollera kopplingen/återföringen.

Dålig eller ingen sugförmåga. Vad kan det bero på?

Kontrollera att aluminiumfiltren är rena. Se till att utloppsröret är helt utdraget och utan onödiga böjar. Se till att rördiametern är minst 150 mm. Om du använder kolfilter, byt dem var 2-3 månad.

Kan aluminiumfiltren diskas i diskmaskin?

Ja, de kan diskas i diskmaskin vid cirka 60 °C. Efter flera tvättar kan färgen ändras, men det är normalt och påverkar inte funktionen.

Vilken minsta diameter på utloppsröret ska jag använda?

Rekommenderad minsta diameter är 150 mm. Minskning av diametern minskar sugförmågan och ökar ljudnivån.

Vilka säkerhetsåtgärder bör jag vidta?

Koppla alltid bort strömmen före underhåll. Använd inte fläkten med öppen låga. Byt kolfilter regelbundet för att undvika brandrisk. Använd inte fläkten utan aluminiumfiltren. Se till att jordningen är korrekt.

BRUKSANVISNING Calais FH Thermex

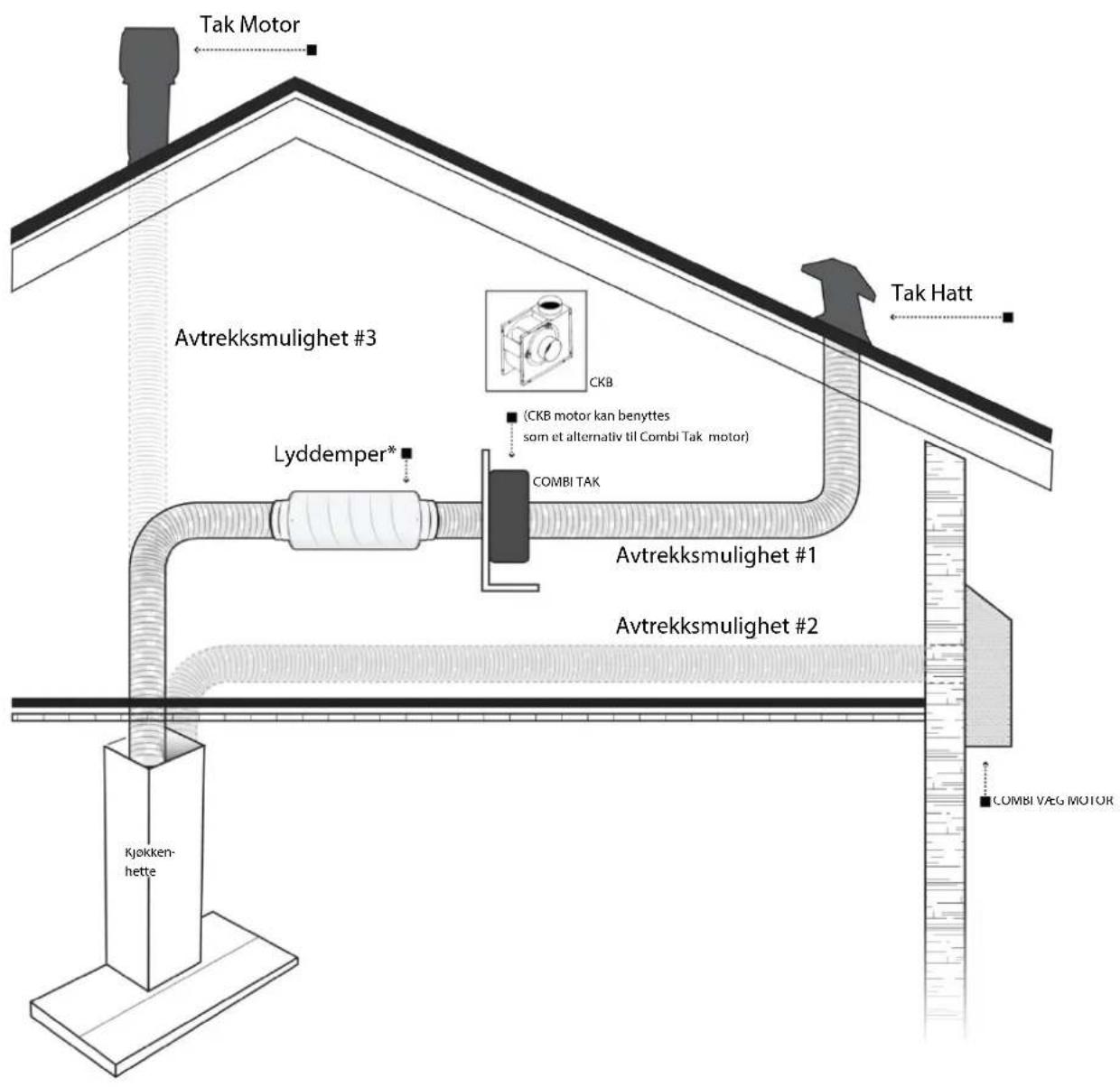

*Tänk på att alltid isolera spirorören, speciellt i ouppvärmda utrymmen.

Vänligen var uppmärksam på fläktens anslutningsdiameter för optimal funktion.

Om man väljer att reducera slanganslutningen medför det ökat mottryck som innebär högre ljud och lägre kapacitet.

Vi uppmanar därför att man använder den kanaldimension som fläktens anslutning har!

Vid montering av flexibel slang skall denna alltid sträckas ut och kortas av vid behov. Detta för att minska luftmotståndet och få bästa effekt till lägst möjliga ljudnivå.

Slang används endast sista biten inne i fläktkåpan, i övrigt skall fasta spirorör användas och isoleras efter regler och behov.

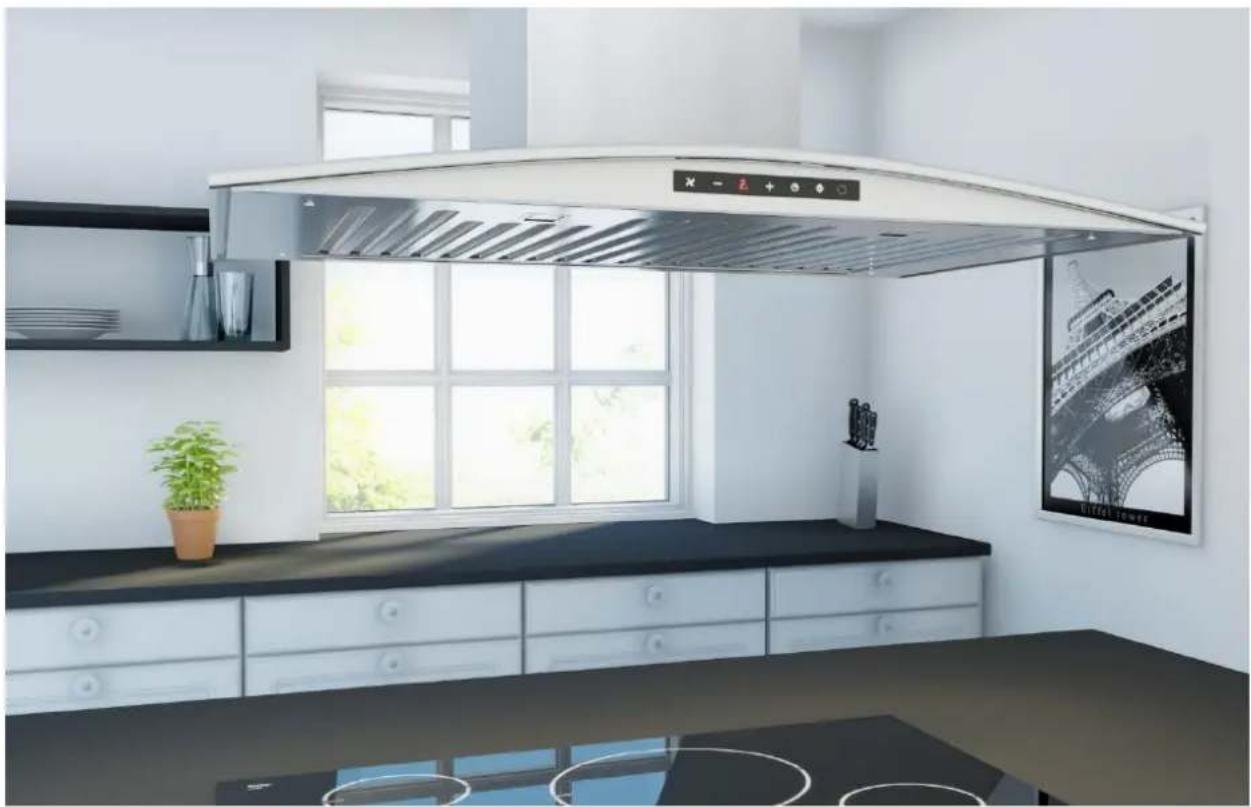

SE: Bruksanvisning modell Calais FH

Kontrollera vid uppackningen att produkten inte har skadats under transporten!

Tillbehör

1. Injusteringsspjäll i plast för montering på fläktens utsug.

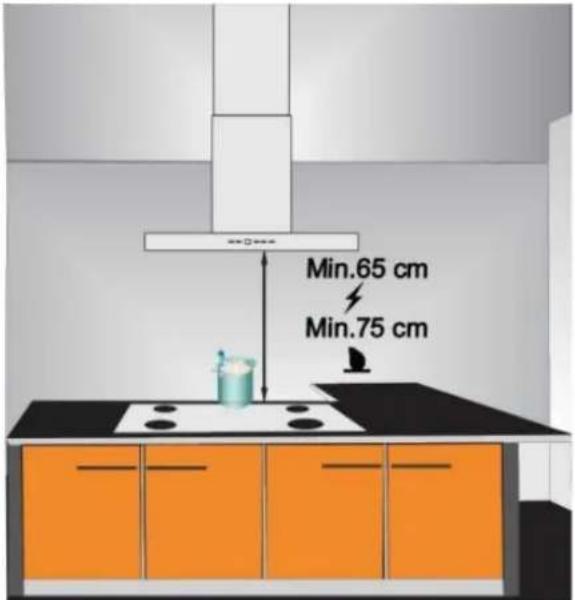

1. Installationshöjden ska vara minst 40 cm ovanför elspisar och minst 65 cm ovanför gasspisar.

FIGUR 2

Observera att fläktkåpans ursprungliga utsugsdimension ger optimal utnyttjandegrad.

Om utsugsmåttet reduceras innebär detta högre lufthastighet plus ökat mottryck i utsugskanalen, vilket betyder lägre sugkapacitet och högre ljudnivå.

Vi uppmanar därför att man använder den kanaldimension som fläktens anslutning har!

INSTALLATION

1. Borra 10 mm hål vid punkt A, B, C och D.

FIGUR 3

1. Sä in 10 mm plugg i hålen A, B, C och D.

1. Montera takänsen i taket med de fyra skruvarna (5,5x60).

Observera: Använd de fyra 10 mm brickorna när du monterar de fyra fästskruvarna.

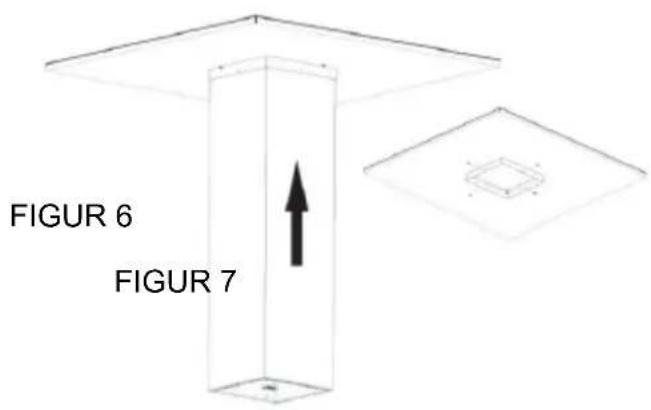

1. Montera kanalen i takänsen med hjälp av fyra skruvar (3,5x9,5 mm) (Figur 6/7).

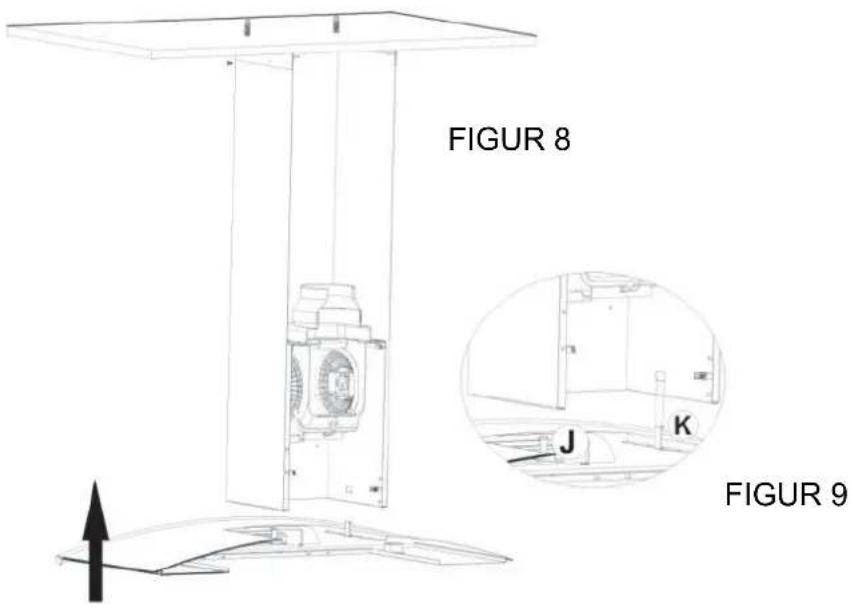

1. Montera själva äktkåpan genom a skjuta upp den i utsugskanalen. Kontrollera a tapparna på själva äktkåpan passar i hålen på skorstensdelen. (Punkt J och K, figur 8/9).

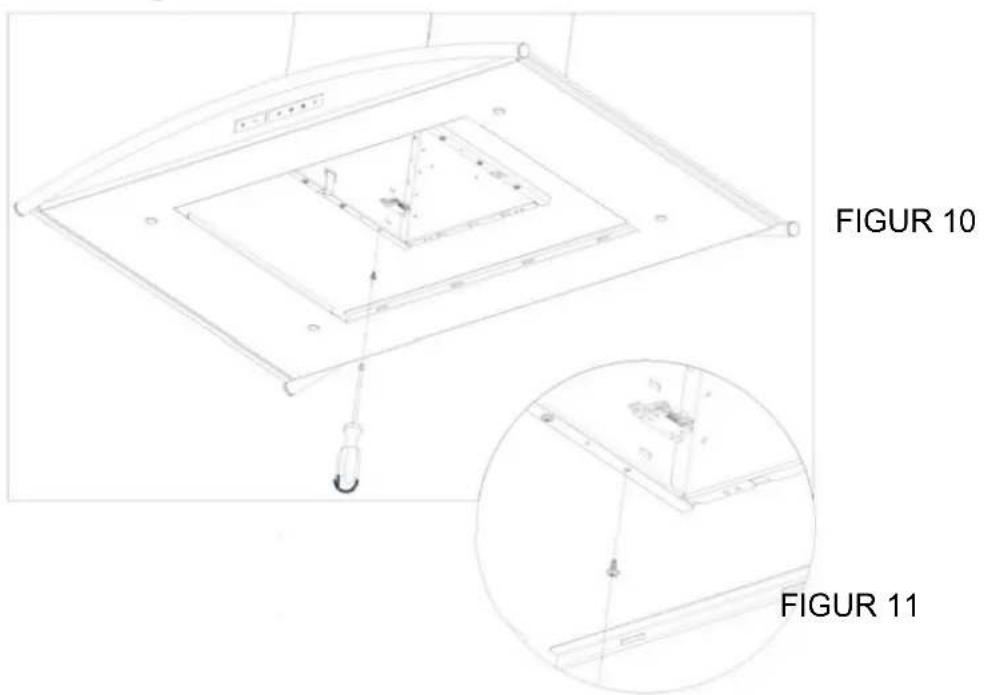

1. Montera fläktkåpan på kanalen med hjälp av skruvarna (3,5x9,5 mm) (Figur 10/11).

1. Avsluta med att fästa motorkabeln och stålfiltret.

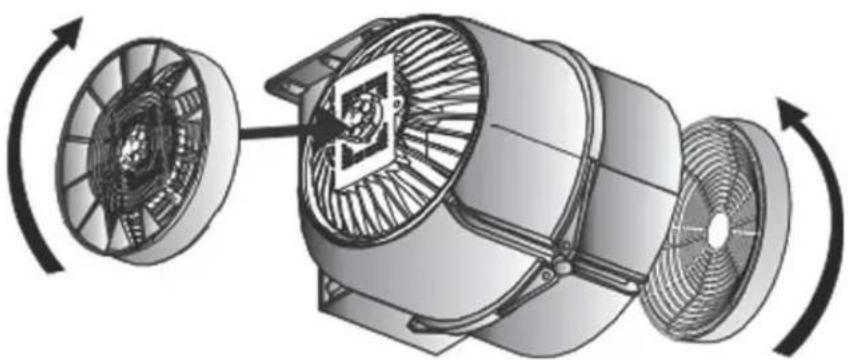

Recirkuleringsfilter

• Den här modellen kan användas med recirkuleringsfilter (Artikelnr 535.26.1 000.)
• Skruva fast de två filtren på vardera sidan av motorenheten.
• Vid regelbunden användning ska recirkuleringsfiltren bytas ut med 3–5 månaders intervall.

• Calais-fläkten har fem (5) hastigheter.
• Starta motorn genom att trycka på fläktsymbolen längst till vänster på frontpanelen.
• Öka hastigheten genom att trycka på + och sänk hastigheten genom att trycka på –.
• Tryck på timersymbolen under två (2) sekunder för att aktivera 15 minuters fördröjning av fläktens avstängning.
• Du bör låta fläkten vara igång minst fem (5) minuter efter att matlagningen avslutats.
• Tryck på solsymbolen längst till höger för att tända/släcka ljuset.

Filterrengöring

- Stålfiltren ska rengöras när bokstaven C lyser på displayen, eller med 2–3 veckors intervall.

- Om du vill släcka C-symbolen på displayen efter att filtren har rengjorts och satts tillbaka ska ventilatorsymbolen tryckas in under tre (3) sekunder (när fläkten inte är aktiverad). I stället visas bokstaven E i displayen och fläkten fungerar som vanligt..

- Observera: C-symbolen visas efter cirka 60 timmars användning.

Spänning:	220–240 V 50 Hz
Motorns isoleringsklass:	F
Isoleringsklass:	Klass 1

Underhåll

• Bryt alltid strömmen innan enheten genomgår service/rengörs
• Aluminiumfiltren fångar upp damm- och fettpartiklar ur luften.
• Aluminiumfiltren ska rengöras med jämna intervall, eventuellt i diskmaskin vid cirka 60°.
• Ta loss aluminiumfiltren med hjälp av de små handtagen i ändarna. Låt dem alltid torka innan de sätts in på nytt.
• Rengör ytan på fläkten med en urvriden disktrasa och rengöringsmedel.

Efterpolera med stålputsmedel, t.ex. Thermex Steelren. 499.99.2000.9)

• Låt inte de elektroniska komponenterna komma i kontakt med fukt eller vatten.
• Observera: Aluminiumfiltren kan ändra färg efter flera diskningar i diskmaskinen.

Detta är normalt och förändrar inte filtrens prestanda.

• Den här apparaten ska bara användas för ventilation vid matlagning.
• Använd utsugsslangar med minst 150 mm diameter (∅).
• Håll alltid koll på aluminiumfiltrens rengöringsintervall.

Checklista vid eventuella driftproblem

	Kontrollera att fläkten är korrekt ansluten till huvudströmme n (220–240 V).Kom ihåg att fläkten ska vara ansluten till	Kontrollera att fläkten är på.	Kontrollera att aluminium filtren är rengjorda .	Kontrollera att LED armatur.erna sitter fast ordentligt.	Kontrollera att backspjäll et öppnar sig.	Kontrollera att recirkuleringsfiltr en byts ut med ungefär 2–3
Fläkten fungerar	√	√
Belysnin gen	√	√		√
Inget eller svagt utsug			√		√	√
Ingen recirkulering (vid användnin			√			√

• Den här produkten är avsedd för användning i privatbostäder. Den är inte avsedd för användning inom industri, storkök eller liknande.
• Den här produkten måste alltid vara jordad.
• Den här produkten måste installeras av en behörig elektriker.
• Kontrollera att alla kablar är hela innan installationen påbörjas.
• Anslut inte strömmen förrän efter att installationen har slutförts.
• Kontrollera att strömmen till apparaten lätt kan kopplas från.
• Kontrollera att alla gällande regler efterföljs innan recirkuleringsfunktionen används (utan utsug).
• Det får inte förekomma någon öppen eld (t.ex. flambering eller liknande) under den här köksfläkten.
• Starta alltid fläkten så snart som matlagningen påbörjas, gärna några minuter innan. Då undviker du överhettning av fläkten.
• Se till att recirkuleringsfiltren byts ut med jämna intervall. Dessa filter samlar upp damm och fett och kan efter längre tid utgöra en brandrisk.
• Använd inte fläkten utan aluminiumfiltren.
• Bryt strömmen till både köksfläkten och spisen om brand skulle uppstå.
• Låt gärna ett fönster, i angränsande rum, stå på glänt medan fläkten är igång så får du effektivare utsug.
• Imkanalen ska ha så få böjar som möjligt.
• Använd inte den här apparaten för att suga ut giftiga ångor eller avgasångor från bränsle.
• Låt inte barn eller personer med nedsatt fysisk eller psykisk förmåga använda den här apparaten.
• Kontakta leverantören i händelse av fel eller driftsstörningar.
• Service på köksfläkten får endast utföras av behöriga personer.
