Calais FH - Kjøkkenvifte Thermex - Gratis bruksanvisning og manual

Type	Avtrekkshette
Merke	Thermex
Modell	Calais FH
Spenning	220-240 V, 50 Hz
Motorens isolasjonsklasse	F
Isolasjonsklasse	Klasse 1
Hastigheter	5
Luftutløpsdiameter	Min. 150 mm
Installasjonshøyde	Min. 65 cm (elektrisk) / 75 cm (gass)
Filtre	Aluminium (vaskbare) og aktivt kull valgfritt (kode 535.26.1000)
Kontroll	Trykkpanel med timer (15 min forsinkelse)
Belysning	Integrerte LED
Installasjonsmetode	Takfeste med skorstein
Vedlikehold	Rengjøring av aluminiumsfiltre hver 2-3 uke; kullfiltre hver 3-5 måned
Sikkerhet	Obligatorisk jording, installasjon av autorisert elektriker

Ofte stilte spørsmål - Calais FH Thermex

Hvordan installere Calais FH-hetten?

Lag 10 mm hull i punktene A, B, C og D. Sett inn plugs, fest flensen til taket med 4 skruer (5,5x60) og 10 mm skiver. Monter skorsteinen på flensen med 4 skruer (3,5x9,5 mm). Skyv hetten opp i skorsteinen og sørg for at krokene passer. Avslutt med skruer (3,5x9,5 mm) og koble til motorkabelen. Sørg for en minimumshøyde på 65 cm for elektrisk komfyr og 75 cm for gass.

Hvordan rengjøre aluminiumsfiltrene?

Aluminiumsfiltrene kan vaskes i oppvaskmaskin ved ca. 60 °C. De kan også rengjøres for hånd. Ta dem ut med sideklemmer. Sørg for at de er helt tørre før de settes inn igjen. Det er normalt at fargen endres etter flere vask, men det påvirker ikke utsugingskapasiteten.

Hvordan nullstille filterrengjøringsindikatoren (symbol C)?

Etter rengjøring og innsetting av filtrene, med hetten avslått, trykk på vifte-symbolet i 3 sekunder. En 'E' vises på displayet og hetten fungerer normalt. Symbolet C vises etter ca. 60 timers bruk.

Hvordan bruke avstengingstimer?

Trykk på timersymbolet i 2 sekunder for å aktivere 15 minutters forsinkelse. Det anbefales å la hetten gå i minst 5 minutter etter at matlagingen er ferdig.

Hvordan skifte kullfiltrene?

Kullfiltrene festes på hver side av motorhuset. Skift dem hver 3-5 måned. Erstatningskoden er 535.26.1000. Bruk dem kun i resirkulasjonsmodus.

Hetten fungerer ikke. Hva bør kontrolleres?

Kontroller at hetten er koblet til strøm (220-240 V) og riktig slått på. Sjekk at aluminiumsfiltrene er rene. Sørg for at LED-rammen er riktig festet og sjekk kobling/tilbakeslagsventil.

Lite eller ingen utsuging. Hva kan være årsaken?

Sjekk at aluminiumsfiltrene er rene. Kontroller at utløpsrøret er helt utstrakt og uten unødvendige bend. Sørg for at rørdiameteren er minst 150 mm. Hvis du bruker kullfiltre, skift dem hver 2-3 måned.

Kan aluminiumsfiltrene vaskes i oppvaskmaskin?

Ja, de kan legges i oppvaskmaskin ved ca. 60 °C. Etter flere vask kan fargen endres, men det er normalt og påvirker ikke funksjonen.

Hvilken minimumsdiameter på utløpsrøret bør jeg bruke?

Anbefalt minimumsdiameter er 150 mm. Redusering av diameteren reduserer utsugingskapasiteten og øker støynivået.

Hvilke sikkerhetstiltak bør jeg følge?

Koble alltid fra strømmen før vedlikehold. Ikke bruk hetten med åpen ild. Skift kullfiltrene regelmessig for å unngå brannfare. Ikke bruk hetten uten aluminiumsfiltrene. Sørg for korrekt jording.

BRUKSANVISNING Calais FH Thermex

1. Sæt 10mm rawplugs in hullerne A, B, C, og D.

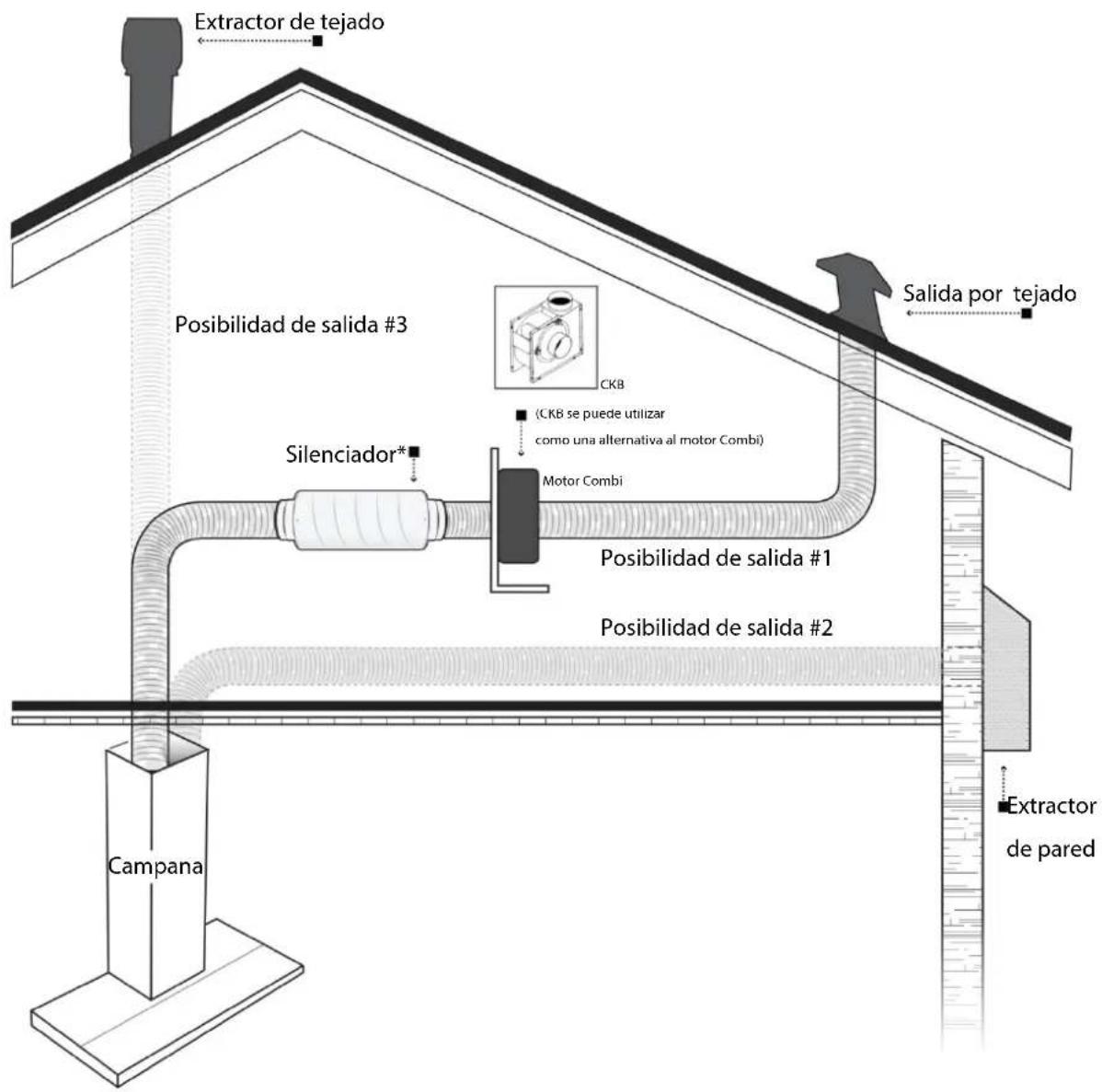

*Thermex anbefaler alltid at det benyttes lyd- og kondensisoleret aftrekkskanal ved gjennomføring i kalde rom/loft.

Ved bruk af fleksibel slange anbefales det å benytte lyddæmper for å redusere støynivået.

Vennligst vær oppmerksom på, at kjøkkenviften opprinnelige avtrekks dimensjon sikrer optimal utnyttelse.

I de tilfelle hvor man velger å redusere avtrekks dimensjon medfører det øket lufthastighet samt øket mottrykk i avtrekkskanalen, hvilket betyr mindre suge kapasitet og høyere lyd nivå.

Det anbefales alltid å benytte den opprinnelige avtrekks dimensjon.

Ved bruk av fleksibel slange, må det sikres at denne er helt utstrukket for å redusere luftmotstanden og oppnå maksimal sugeevne, samt redusere støynivå.

Det er også mulig å benytte faste kanaler (Spirorør eller plastrør) for ytterligere reduksjon av luftmotstanden i kanalsystemet.

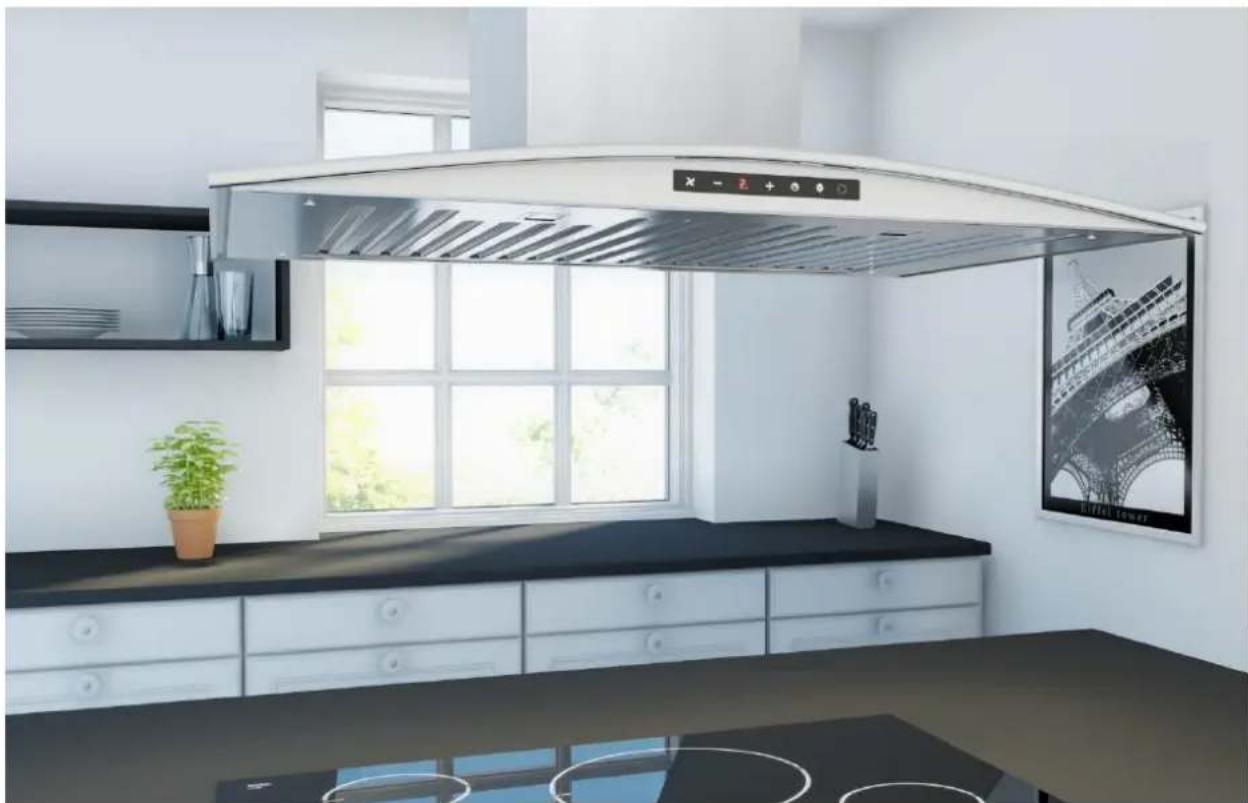

NO: Installasjons- og bruksanvisning for Calais FH

1. Tilbakeslagsventil av plast til montering på ventilatorens avtrekk.

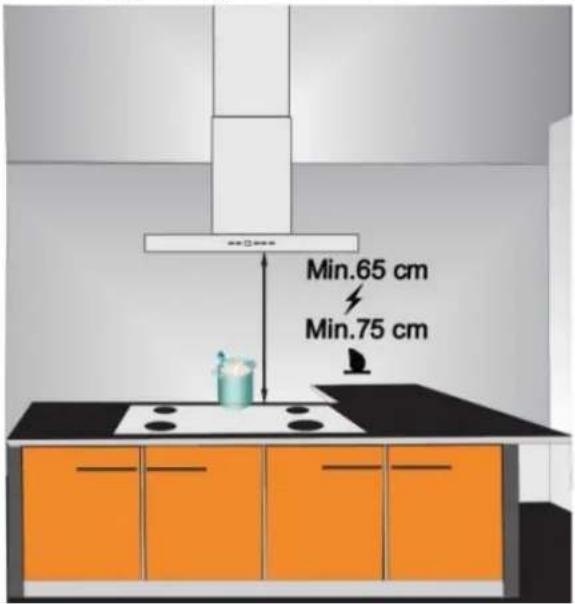

1. Installasjonshøyden skal være min. 65 for elkomfyrer, og min. 75 cm for gasskomfyrer.

FIGUR 2

Vær oppmerksom på at avtrekkshettens opprinnelige avtrekksdimensjoner sikrer optimal utnyttelse. I de tilfellene hvor man velger å redusere avtrekksdimensjonen fører dette til økt lufthastighet og økt mottrykk i avtrekkskanalen, som betyr mindre sugekapasitet og høyere lydnivå. Det anbefales derfor alltid å bruke den opprinnelige avtrekksdimensjonen.

INSTALLASJON

1. Bor 10 mm hull i punktene A, B, C, og D.

FIGUR 3

1. Se 10 mm plugger i hullene A, B, C og D.

Merk: Bruk de re 10 mm underlagsskivene ved innseng av de re monteringsskruene.

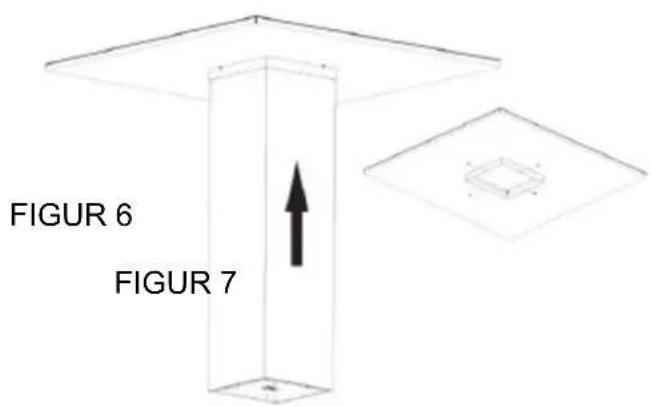

1. Monter avtrekkskanalen i takkragen ved hjelp av re 3,5 x 9,5 mm skruer (Figur 6/7).

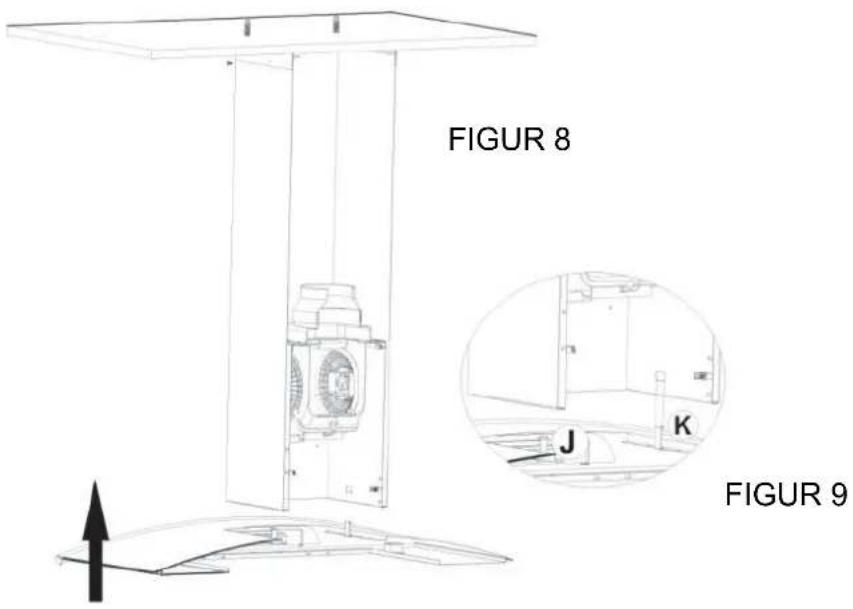

1. Monter selve avtrekksheen ved å skyve den opp i avtrekkskanalen. Sørg for at tappene på avtrekksheen passer i hullene på kanalen (punkt J og K, gur 8/9).

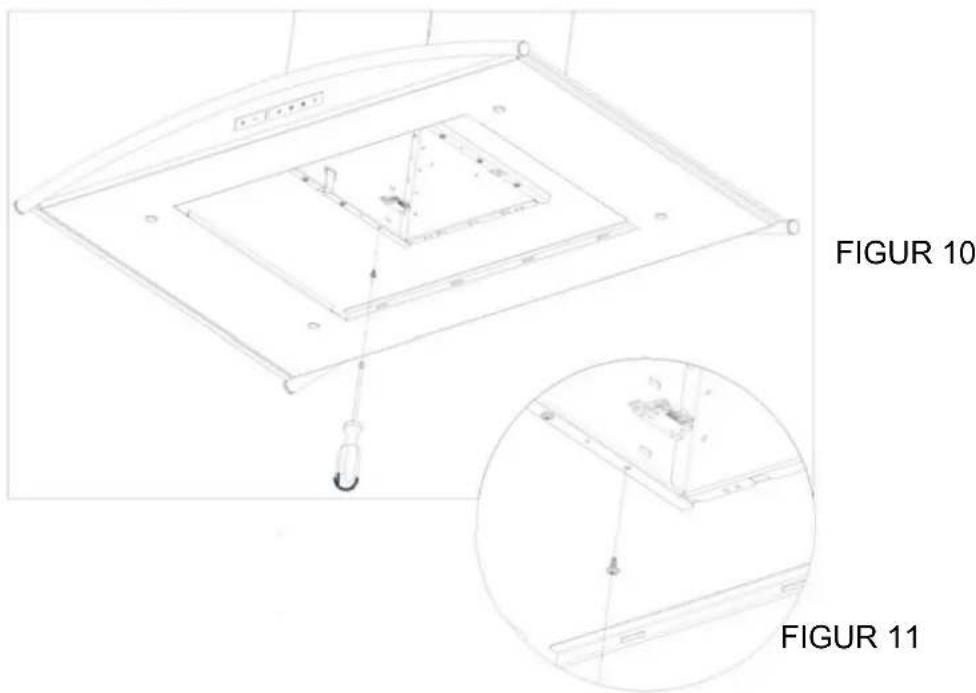

1. Monter deretter avtrekkshetten på kanalen ved hjelp av 3,5 x 9,5 mm skruene (figur 10/11).

1. Avslutt med å sette på motorkabel og stålfilter.

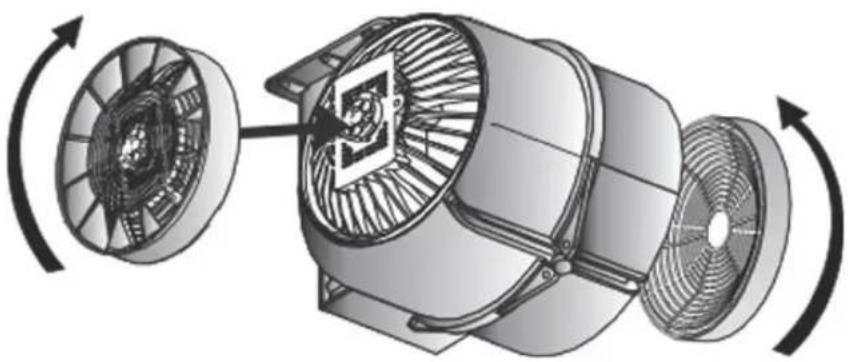

Resirkuleringsfilter

• Det er mulig å bruke resirkuleringsfilter til denne modellen (Varenr. 535.26.1 000.)
• De to filtrene skrus på hver sin side av motorenheten.
• Ved hyppig bruk må resirkuleringsfiltrene byttes ut med 3-5 måneders mellomrom.

• Calais avtrekkshetten har 5 hastigheter.
• Start motoren ved å trykke på viftesymbolet lengst til venstre på frontpanelet.
• Hastigheten økes ved å trykke på + knappen, og reduseres ved å trykke på – knappen.
• Trykk på timersymbolet i 2 sekunder for å aktivere 15 minutters forsinkelse av stans av viften.
• Det anbefales å la viften gå i minst 5 minutter etter at komfyren/kjøkkenøyen er slått av.
• Trykk på solsymbolet lengst til høyre for å slå på/slukke lyset.

Filterrens

• Stålfiltrene bør renses når det lyser en C i displayet, eller med 2-3 ukers mellomrom.
• For å fjerne C-symbolet i displayet etter at filtrene er renset og satt inn igjen, trykk på viftesymbolet i 3 sekunder (når viften ikke er aktiv). Det vil nå vises en E i displayet og avtrekkshetten vil nå fungere som normalt.
• Merk: C-symbolet vises etter ca. 60 timers bruk.

Spenning:	220-240 V 50Hz
Isoleringsklasse motor:	F
Isoleringsklasse:	Klasse 1

Vedlikehold

• Skru alltid av strømmen før enheten vedlikeholdes/rengjøres.
• Aluminiumsfiltrene samler opp og fanger støv- og fettpartikler i luften.
• Aluminiumsfiltrene bør rengjøres jevnlig. Evt. i oppvaskmaskinen ved ca. 60°
• Ta av aluminiumsfiltrene ved hjelp av fingergrepene på enden. La dem alltid tørke før de settes inn igjen.
• Rengjør overflaten på avtrekkshetten med en oppvridd klut eller Thermex Fettrens (Varenr.: 499.99.2000.9)
• Unngå at de elektroniske delene kommer i kontakt med fukt eller vann.
• Merk: Aluminiumsfiltrene kan endre farge etter flere ganger i oppvaskmaskinen. Dette er helt normalt og endrer ikke filtrenes yteevne.
• Dette apparatet skal kun brukes til ventilasjon under matlaging.
• Bruk avtrekksslange med min. ∅-mål på 150 mm
• Vær alltid oppmerksom på aluminiumsfiltrenes rengjøringssyklus.

	Kontroller at avtrekkshetten er korrekt koblet til hovedstrømmen (220-240 V)Husk at avtrekkshetten	Kontroller at avtrekks hetten er på	Kontroller at aluminiums filtrene er rengjort	Kontroller at LED-armaturene sitter ordentlig fast	Kontroller tilbakeslag sventilen	Kontroller at resirkuleringsfiltrene skiftes ut ca. hver 2-3 måned
Avtrekks hetten	√	√
Lyset virker	√	√		√
Ingen eller svakt avtrekk			√		√	√
Ingen resirkulasjon (ved bruk av			√			√

Sikkerhetsmerknader

• Dette produktet er beregnet til bruk i private hjem. Det er ikke egnet til bruk i industri, storkjøkken o.l.
• Dette produktet skal alltid være jordet.
• Dette produktet skal installeres av en autorisert elektriker.
• Sørg for at alle ledninger er intakte før installasjon.
• Koble til strøm først etter at installasjonen er fullført.
• Sørg for at apparatet lett kan kobles fra strømmen.
• Sørg for at alle gjeldende regler er overholdt for bruk av resirkuleringsfunksjonen (uten avtrekk).
• Det må ikke være åpen ild(f.eks. flambering o.l.) under denne avtrekkshetten.
• Start alltid avtrekkshetten så snart matlagingen påbegynnes. På denne måten unngås overoppheting av avtrekkshetten.
• Sørg for å skifte resirkuleringsfiltre jevnlig. Disse samler opp støv og fett, og kan etter lenger tid utgjøre en brannfare.
• Bruk ikke avtrekkshetten uten aluminiumsfiltrene.
• Koble fra strømmen til både avtrekkshetten og komfyren ved brann.
• La gjerne et vindu stå på klem när avtrekkshetten er i bruk for å sikre effektiv drift.
• Sørg for at det er så få bøyninger som mulig på avtrekksrøret.
• Bruk ikke dette apparatet til utsuging av avgasser fra brennstoff eller giftig røyk.
• La ikke barn eller mennesker med nedsatte fysiske eller psykiske evner bruke dette apparatet.
• Kontakt leverandøren ved svikt eller funksjonsfeil.
• Kun autorisert personale skal vedlikeholde denne avtrekkshetten.
