Produkttype	Kjøkkenhette
Merke	Thermex
Modell	Plan 252
Bredde	60 cm
Dybde	30 cm
Høyde	15 cm
Vekt	10 kg
Strømforsyning	220-240 V, 50 Hz
Maksimal utsugingshastighet	600 m³/t
Støynivå (maks)	60 dB
Energiklasse	A
Ventilasjonstype	Kanalisert / Resirkulering
Kontrolltype	Elektroniske trykknapper
Belysning	LED, 2 x 1,5 W
Fettfilter	Aluminium, Vaskbar
Kullfilter (valgfritt)	Ja, bytt hver 3-6 måned
Installasjonstype	Innebygget
Vedlikehold	Rengjør fettfilteret månedlig; bytt kullfilter ved resirkulering
Sikkerhet	Koble fra strømmen før rengjøring; holdes unna barn
Reservedeler tilgjengelig	Fettfiltere, kullfiltere, LED-pærer, motor

Ofte stilte spørsmål - Plan 252 Thermex

Hvordan installerer jeg Thermex Plan 252 kjøkkenhette?

Installasjon bør utføres av en kvalifisert fagperson. Sørg for at hetten er sikkert montert over kokeflaten i anbefalt høyde (65-75 cm for gass, 55-65 cm for elektrisk). Koble til strømnettet og, hvis kanalisert, fest avtrekkslangen til et eksternt ventileringspunkt.

Hvordan rengjør jeg fettfilteret?

Ta ut aluminiumsfettfilteret og vask det for hånd med varmt vann og mildt vaskemiddel. Alternativt kan du rengjøre det i oppvaskmaskin på lav temperatur. La det tørke helt før du setter det tilbake.

Hvor ofte bør jeg bytte kullfilteret?

Hvis du bruker resirkuleringsmodus, bytt kullfilteret hver 3. til 6. måned, eller når det blir mettet og mindre effektivt. Dette filteret kan ikke vaskes.

Hva bør jeg gjøre hvis hetten ikke suger skikkelig?

Først, sjekk om fettfilteret er rent. Sørg også for at kanalen ikke er blokkert. For resirkuleringsmodus, kontroller at kullfilteret ikke er tett. Hvis problemet vedvarer, kontakt kundeservice.

Kan jeg bruke hetten uten kullfilter?

Ja, hvis hetten er koblet til en ekstern kanal (kanalisert modus). Kullfilteret er kun nødvendig i resirkuleringsmodus for å fjerne lukt.

Hvordan bytter jeg LED-pæren?

Slå av strømmen, forsiktig lirk ut den gamle pæren fra holderen med en flat skrutrekker (om nødvendig), sett deretter inn en ny LED-pære av samme type og effekt (f.eks. 1,5 W). Monter dekselet igjen.

Hvorfor lager hetten mer støy enn vanlig?

Overflødig støy kan skyldes et skittent filter, løs montering eller en blokkering i kanalen. Rengjør filtrene og sjekk for vibrasjoner. Stram eventuelle løse skruer om mulig.

Hvor kan jeg kjøpe reservedeler?

Reservedeler som filtere, pærer og motor kan bestilles fra Thermex autoriserte forhandlere eller direkte fra produsentens nettside. Bruk modellnummer Plan 252 for korrekte deler.

Hvordan tilbakestiller jeg hetten etter rengjøring?

Thermex Plan 252 har ingen spesifikk tilbakestillingsfunksjon. Etter rengjøring, bare gjenopprett strømmen og hetten vil fungere som normalt. Hvis det finnes en filtermetningsindikator, se bruksanvisningen for tilbakestillingsinstruksjoner.

Hva er garantiperioden for denne hetten?

Standard garantiperiode for Thermex-produkter er vanligvis 2 år fra kjøpsdato. Dette kan imidlertid variere etter land. Registrer produktet ditt for å utvide garantidekningen.

BRUKSANVISNING Plan 252 Thermex

Service og garanti....24

Elektrisk installasjon ....31

Installasjon....33

Tilpasning av luftstrømmen....35

BETJENINGSVEJLEDNING

Service og garanti....15

Elektrisk installation....31

Installation 33

Rengøring af øvrige dele

Les nøye gjennom denne bruks- og monteringsanvisningen og spesielt sikkerhetsforskriftene før du installerer og begynner å bruke produktet.

Lagre bruksanvisningen for senere bruk eller til den som eventuelt overtar produktet etter deg.

Gjør produktet strømløst før all form for rengjøring og pleie.

§ Avledning av utblåsningsluften må utføres i samsvar med gjeldende offentlige forskrifter.
§ Utblåsningsluften kan ikke ledes inn i røykkanaler som blir brukt til å avlede røykgasser fra f.eks. gasskaminer, peiser, vedovner, oljekjeler osv.
§ Det må være minst 44 cm mellom komfyren og produktet. Er det en gasskomfyr, må avstanden være 65 cm. Hvis produ-senten av gasskomfyren anbefaler en høyere monteringshøyde, må du ta hensyn til dette. OBS! Hvis produktet er utstyrt med komfyralarm eller komfyrvakt, se egen anvisning. Se separat anvisning.
§ Det er ikke tillatt å flambere under produktet.

§ For å unngå at det oppstår fare, skal fast installasjon, utskifting av kabel eller annen type tilkobling utføres av en fagperson.
§ Rommet må ha tilstrekkelig lufttilførsel når produktet er i bruk samtidig med produkter som bruker annen energi enn strøm, f.eks. gasskomfyrer, gasskaminer, peiser, vedovner, oljekjeler osv.
§ Produktet kan brukes av barn fra åtte år og personer med nedsatt mental, sensorisk eller fysisk evne eller som mangler erfaring og kunnskap hvis de informeres om hvordan produktet er tenkt å bli brukt.
§ Barn skal ikke leke med produktet. Rengjøring og vedlikehold av produktet skal ikke utføres av barn uten tilsyn.
§ Lett tilgjengelige deler av produktet kan bli varme i forbindelse med matlaging.
§ Faren for brannspredning øker hvis produktet ikke blir ren-gjort så ofte som angitt.

OBS! Byggherren har ansvaret for at installasjonen blir riktig og at gjeldende byggeforskrifter følges.

GENERELL INFORMASJON

Produktet er utstyrt med LED-belysning 6,5 W, aluminiumsfilter og Easy Clean.

FUNKSJON

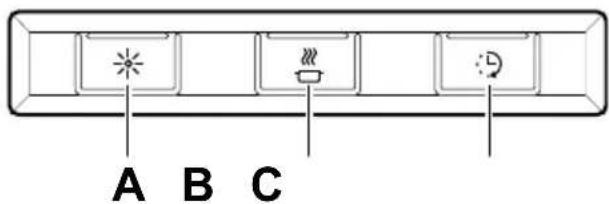

Fig. 1

A. Belysning. B. Spjeld. Åpne/lukke. C. 1. Forlengelse av timer (+30 minutter). 2. Filtervakt. Hvis filtervakten er aktivert (se programmering nedenfor), begynner lysdioden å blinke når det er på tide å rengjøre filteret. Etter rengjøringen kan du holde knapp C inne i 2 sekunder for å tilbakestille systemet.

Spjeldet lukker seg automatisk etter maks. 60 min eller ved å trykke på knappen B én gang til.

La gjerne spjeldet stå åpent en stund før og etter matlaging for å forhindre at osen sprer seg i rommet.

1. Åpne programmering: Hold inne knapp A og B i 3 sekunder til begge blinker 3 ganger. Programmeringsmodus er da aktiv i 30 sekunder.

2. Velge funksjon: Trykk på knappen for valgt funksjon for å aktivere/deaktivere funksjonen.

Knapp Funksjon
C Filtervakt

1. Lagre programmering: Hold inne knapp A og B i 3 sekunder. Knapp A og B blinker to ganger for å bekrefte at programmeringen er lagret.

Merk:

Hvis produktet er utstyrt med komfyra-larm eller komfyrvakt, se egen anvisning.

Rengjøring av filter

Kjøkkenhetten tørkes av med en fuktig klut og oppvaskmiddel. Filtrene skal rengjøres minst annenhver måned ved normal bruk. Rengjør oftere ved intensiv bruk.

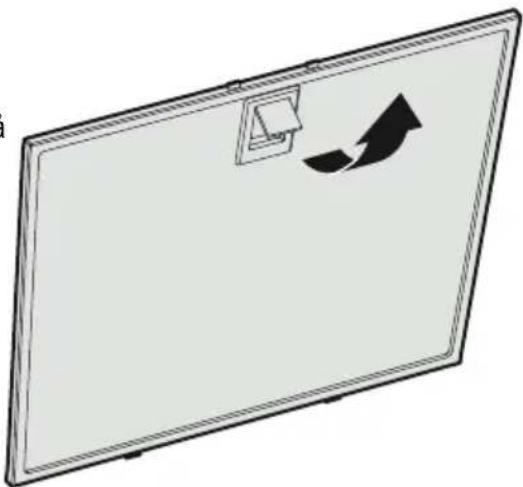

Ta bort fettfilteret ved å åpne klipsene, Fig. 2.

Vær forsiktig med filteret, pass på at det ikke blir bøyd.

Legg filteret i varmt vann blandet med oppvaskmiddel. Filteret kan også vaskes i oppvaskmaskin.

Sett fettfilteret tilbake etter rengjøring, og pass på at det kneppes ordentlig på plass.

Rengjøring av øvrige deler

Innsiden av kjøkkenhetten samt spjeldet skal rengjøres minst to ganger i året.

Spjeldet rengjøres grundig med våt klut og oppvaskmiddel i både åpen og lukket posi- sjon. Håndter spjeldet forsiktig.

BYTTE AV LED-BELYSNING

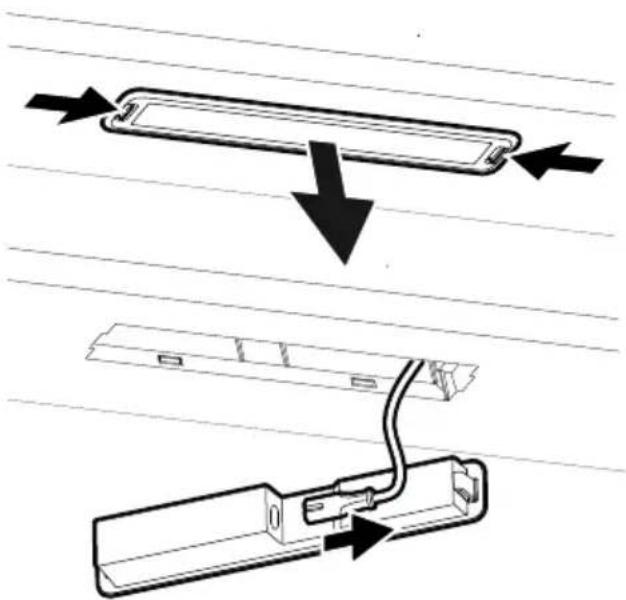

Belysningen løsnes ved å trykke inn klipse- ne fra sidene og dra armaturen rett ned slik at belysningskabelen blir tilgjengelig. Fig. 3.

FEILS∅KING

Kontroller at sikringen er hel. Prøv alle funksjoner for å finne ut hva som ikke fungerer.

Prøv først å gjøre produktet strømløst og start det på nytt.

Kontroller at tilkoblingsslangen er strukket nærmest tilkoblingen.

Merk:

Hvis produktet er utstyrt med komfyralarm eller komfyrvakt, må du utføre en feilsøking i henhold til instruksjonene, se egen anvisning.

SERVICE

Fig. 4

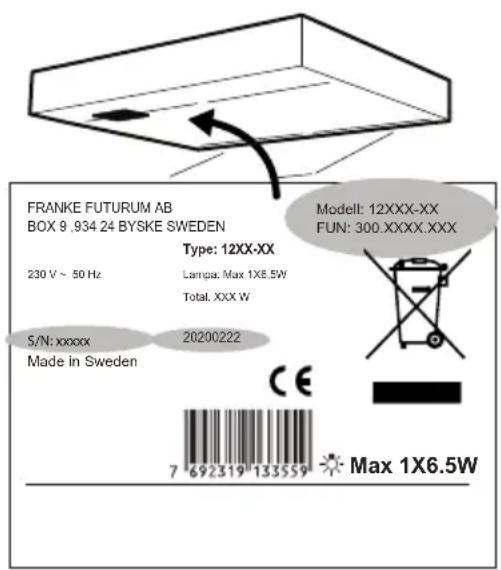

Før du kontakter service, ber vi deg kontrollere merkeplaten og skrive ned FUN-nr., S/N-nr. og produksjonsdatoen til produktet.

Merkeplaten sitter på venstre side under filteret/underplaten.

Ta kontakt med Thermex

Scandinavia AB

på tlf. [phone]

De kan hjelpe til med å reparere feilen eller henvise til nærmeste servicefirma for rask og god service.

Produktet er omfattet av gjeldende bestemmelser for bransjen.

MILJ∅

Råmaterialene som brukes i produktet, er i all hovedsak:

• Metaller: rustfri plate, galvanisert plate, sink, aluminium
• Plast: polypropen, polyamid, polykarbonat, polybutylentereftalat (PBT)
• Glass

Alle komponenter oppfyller RoHS-direktivet.

EMBALLASJE- OG PRODUKTGJENVINNING

Emballasjen leveres på nærmeste miljøstasjon for gjenvinning.

Symbolet angir at produktet ikke skal kastes sammen med husholdningsavfallet. Det skal leveres til et oppsamlingssted for gjenvinning av elektriske og elektroniske komponenter. Ved å sørge for at produktet blir behandlet på riktig måte, bidrar du til å forebygge eventuelle skadelige miljø- og helseeffekter som kan oppstå når produktet kastes som vanlig avfall. Kontakt lokale myndigheter, renovasjonsetaten eller butikken der du kjøpte varen for ytterligere opplysninger.

Vegguttaket skal være lett tilgjengelig etter installasjon.

NO OBS! Tilpasning av spjeldet skal utføres av autoriserte fagfolk.

Spjeldinnstilling: Luftstrømmen tilpasses ved hjelp av spjeldet. Løsne filteret for å få tilgang til spjeldet.

Åpne spjeldet ved å trykke på knapp B. Løsne sperrehaken G ved å vri den en halv omdreining, (torx 10). Sett sperrehaken i ønsket posisjon. Markeringene på spjeldet tilsvarer verdiene i diagrammet "Grunnventilasjon", se de neste sidene. Markeringen på bildet tilsvarer posisjon G7 i diagrammet. Lås sperrehaken. OBS! Kontroller at haken er ordentlig låst! Steng spjeldet ved å trykke på knapp B på betjeningspanelet. Mål trykket, Pm, i måleuttaket A, og kontroller at ønsket grunnventilasjon er opnådd.

NL Basisventilatie

NO Forsert ventilasjon

Løsne sperrehaken F ved å vri den halv omdreining, (torx 10). Sett sperrehaken i ønsket posisjon. Markeringene på spjeldet tilsvarer verdiene i diagrammet "Forsert ventilasjon", se de neste sidene. Markeringen på bildet tilsvarer posisjon F12 i diagrammet. Lås sperrehaken. OBS! Kontroller at haken er ordentlig låst! Åpne spjeldet ved å trykke på knapp B på betjeningspanelet. Mål trykket, Pm, i måleuttaket A, og kontroller at ønsket forsert ventilasjon er oppnådd.
