Produkttype	Innebygget kjøkkenhette
Modell	Cave
Merke	Thermex
Installasjonstype	Under overskap
Bredde	60 cm (23,6 tommer)
Dybde	50 cm (19,7 tommer)
Høyde (min-maks)	15-20 cm (5,9-7,9 tommer)
Vekt	12 kg (26,5 pund)
Strømforsyning	220-240 V, 50 Hz
Motoreffekt	150 W
Antall motorer	1
Viftehastigheter	3 hastigheter
Maksimal luftstrøm	600 m³/t
Støynivå (maks)	65 dB(A)
Belysning	2 x 20 W halogen (eller LED-ekvivalent)
Filtertype	Aluminiums fettfilter + valgfritt kullfilter
Rørleggingsdiameter	150 mm (5,9 tommer)
Kontrolltype	Trykknapper
Energiklasse	A
Rengjøring	Fettfilter tåler oppvaskmaskin; kontrollpanel tørkes med fuktig klut
Sikkerhet	Termisk utløsning, overopphetingsbeskyttelse
Tilgjengelighet av reservedeler	Filtre, pærer, motor tilgjengelig fra autorisert service
Garanti	2 år

Ofte stilte spørsmål - Cave Thermex

Hvordan rengjøre fettfilteret?

Fjern aluminiumsfettfilteret og vask det i oppvaskmaskinen eller for hånd med varmt såpevann. La det tørke helt før du setter det inn igjen.

Hvor ofte bør jeg bytte kullfilteret?

Hvis den brukes i resirkuleringsmodus, bytt kullfilteret hver 3-6 måned eller når det blir mettet.

Hva er riktig installasjonshøyde over komfyren?

For elektriske komfyrer, installer minst 65 cm over; for gasskomfyrer, minst 75 cm over.

Hvorfor trekker ikke kjøkkenhetten ordentlig?

Sjekk om fettfilteret er tett, sørg for at kanalen ikke er blokkert, og kontroller at motoren er satt til en høyere hastighet.

Kan jeg bruke den i resirkuleringsmodus?

Ja, du må installere et kullfilter (valgfritt tilbehør) og sørge for at resirkuleringssettet er riktig montert.

Hvordan bytter jeg lyspærene?

Slå av strømmen, fjern pæredekselet, og bytt med samme type (f.eks. 20W halogen eller tilsvarende LED).

Hva skal jeg gjøre hvis motoren slutter å fungere?

Sjekk termisk utløsning: la motoren kjøle seg ned i 30 minutter. Hvis den fortsatt ikke fungerer, kontakt servicesenteret.

Tåler filteret oppvaskmaskin?

Ja, aluminiumsfettfilteret tåler oppvaskmaskin. Unngå bruk av skuremidler.

Hvordan tilbakestiller jeg filterindikatoren?

Noen modeller har en tilbakestillingsknapp; hold den inne i 3 sekunder. Hvis ikke, se i manualen for din spesifikke modell.

Hva er støynivået ved maksimal hastighet?

Støynivået er rundt 65 dB(A), tilsvarende en normal samtale.

BRUKSANVISNING Cave Thermex

vedligehold og rengøring 7

Service

Miljøhensyn

8

8

GENEREL ADVARSEL

Bruk av kjøkkenviften 11

Vedlikehold og rengjøring 13

Service

14

Miljøhensyn 14

GENERELL ADVARSEL

• Kjøkkenviften er utviklet og produsert i henhold til DS/EN 60335-1.
• Den er kun beregnet til bruk i private hjem. Hvis den brukes til andre formål bortfaller reklamasjonsretten.
• All installasjon skal utføres av en fagutdannet tekniker i overensstemmelse med anvisningene fra Thermex Scandinavia A/S (Thermex) og gjeldende lovgivning.
• Thermex fraskriver seg ethvert ansvar for skader som er oppstått som følge av feil installasjon, montering, bruk eller innstillinger.

F∅R MONTERING/BRUK

• Kontroller kjøkkenviften for transportskader, feil og mangler när du mottar den.
• Transportskader rapporteres umiddelbart ved mottak til transportfirmaet og Thermex.
• Feil og mangler skal rapporteres til Thermex innen 8 dager etter mottak, og senest før montering/bruk.

MONTERING

• Kjøkkenviften er beregnet til bruk med 230 Volt ± 10 % \~ 50 HZ i henhold til EN 50160.
• Viften må kobles til med det påmonterte støpselet. MERK: Hvis støpselet er jordet MÅ kjøkkenviften kobles til jord.
• For modeller med ekstern motor må det IKKE må brukes felles null ved installasjon av kjøkkenviften og motoren fordi dette påvirker styringen.
• Ved bruk av en ekstern motor fra en annen leverandør MÅ det sikres at motoren kan brukes sammen med den valgte kjøkken-viften. I motsatt fall vil reklamasjonsretten bortfalle.
• Strømmen må ikke kobles til før kjøkkenviften er ferdig montert.
• Luften må ikke ledes fra kjøkkenviften til rør som brukes til avtrekk fra apparater som går på gass eller annet brennbart materiale, men skal ha et separat avtrekk.
• Nasjonal lovgivning, byggeregler, o.l., for avtrekk skal overholdes.
• Bruk alltid den opprinnelige avtrekksdimensjonen. Ved en reduksjon av størrelsen på avtrekkskanalen reduseres kapasiteten og lydnivået økes.
• Avtrekkskanalen fra kjøkkenviften ut til friluft bør være kortest mulig, for å få størst mulig effekt av viften.
• Antall bøyninger på avtrekkskanalen bør minimeres mest mulig for å få størst mulig effekt av kjøkkenviften.
• Thermex anbefaler alltid bruk av en lyd- og kondensisolert avtrekksslange ved gjennomføring i uoppvarmede rom.
• Thermex anbefaler at det brukes en lyddemper ved bruk av en fleksible slange for å redusere støynivået.

• Ved bruk av en fleksibel slange, må det alltid kontrolleres at denne er trukket helt ut. Dette er viktig for å minimalisere luftmotstanden, og dermed oppnå maksimal sugeevne.

• Forskjellige materialer krever ulike ekspansjonsplugger og skruer. Bruk ekspansjonsplugger og skruer som er egnet for materialet kjøkkenviften skal monteresi.

• Dersom instruksjonene for montering av skruer og beslag ikke følges, kan dette medføre fare for elektrisk støt.
• Minimumsavstanden til gasskomfyrer, fra brennerkant til undersiden av kjøkkenviften, SKAL være 65 cm i henhold til EN 60335-2-31.
• For skapintegrerte, fritthengende og veggmonterte kjøkkenvifter anbefaler Thermex at avstanden mellom komfyr og vifte er mellom 50 cm og 70 cm for å sikre en optimal sugeevne.
• Kontroller alltid minsteavstanden mellom komfyr og vifte som angitt i komfyrens bruksanvisning. Hvis bruksanvisningen angir en større avstand enn den som anbefales av Thermex, SKAL komfyrens forskrifter følges.
• For takintegrerte modeller anbefaler Thermex at avstanden mellom komfyr og vifte ikke overstiger 3 meter.

BRUK AV KJ∅KKENVIFTEN

• Les alltid denne bruksanvisningen nøye F∅R kjøkkenviften tas i bruk.
  • Ta vare på bruksanvisningen til senere bruk.
• Slå alltid av strømmen til kjøkkenviften før vedlikehold eller reparasjon.
• Ingen av kjøkkenviftens deler må repareres eller skiftes ut med mindre det er uttrykkelig anbefalt i bruksanvisningen.
• All form for reparasjon skal utføres av en fagutdannet tekniker.
• Kjøkkenviften må ikke betjenes av barn under 8 år, personer med fysiske, psykiske eller sensoriske funksjonshemninger eller personer som mangler erfaring eller kunnskap, med mindre disse personene er under tilsyn eller har fått tilstrekkelig opplæring i å bruke viften på en trygg måte.
• Barn bør holdes under oppsyn for å hindre at de leker med kjøkken-viften.
• Rengjøring og vedlikehold skal kun utføres av barn dersom de er under tilsyn.
• Kjøkkenviften bør rengjøres regelmessig for å sikre optimal drift og lang levetid.
• Fett og støv samles i filteret, og kan antenne ved utilstrekkelig rengjøring.
• Kjøkkenviften bør rengjøres regelmessig, både utvendig og innvendig, for å unngå fettflekker på vegger eller andre overflater.
• Hvis kjøkkenviften skal brukes samtidig med apparater som går på gass eller annet brennbart materiale, må det være tilstrekkelig ventilasjon i rommet.
• Det må ALDRI flamberes under kjøkkenviften.
• Kjøkkenviftens deler kan bli varme när komfyren er i bruk.

BRUK AV KJ∅KKENVIFTEN

Denne kjøkkenviften har:

• LED-belysning
  • 3 hastigheter
• Boost-funksjon
• Ettersug

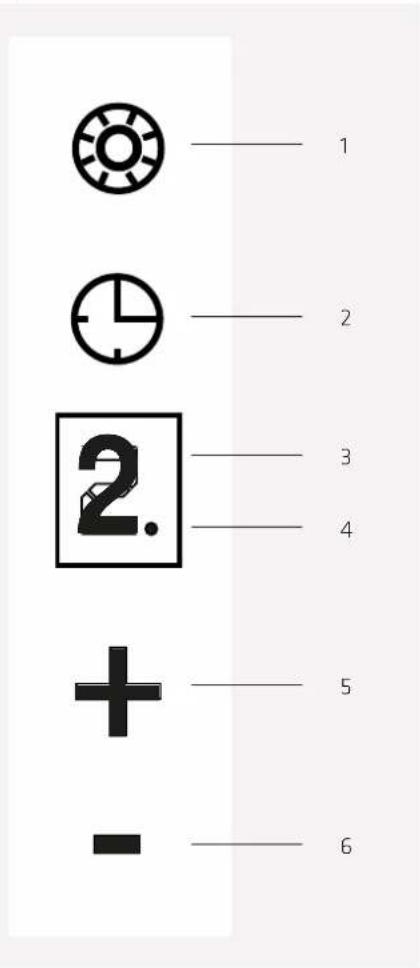

BETJENINGSPANEL

Motorhastigheten kan økes ved å trykke på plussknappen (+), og reduseres ved å trykke på minusknappen (-). Indikatoren for hastighet viser hvilket trinn motoren kjører på.

Motoren slås av ved å trykke på minustegnet (-) inntil tallet 0 vises på indikatoren for hastighet.

BOOST-FUNKSJON

Trinn 4 på viften er en såkalt boost-funksjon. Viften vil kjøre med hastighet 4 i ca. 5 minutter og vil deretter automatisk gå over til hastighet 3.

LYS

Lyset i viften slås på og av ved å trykk på knappen for å slå på/av lys.

ETTERSUG

Programmerbart ettersug betyr at motoren programmeres til å stoppe automatisk et visst antall minutter etter at funksjonen er aktivert. Ettersug kan settes til ønsket hastighet og programmeres til å gå fra 10 til 90 minutter.

Ettersug aktiveres på følgende måte:

• Slå viften på og velg ønsket hastighet.
• Trykk på knappen «Slå på/av ettersug».
• Hastighetsindikatoren vil så blinke og vise tallet 0.
• Bruk (+) og (-) til å justere hvor lenge ettersuget skal kjøre. Velges 1 kjører ettersuget i 10 minutter. Velges 2 kjører ettersuget i 20 minutter, osv. Ettersuget kan maksimalt kjøre i 90 minutter.
• Bekreft den valgte tidsinnstillingen ved å trykke på knappen «Slå av/på ettersug».
• Indikatoren for hastighet vil nå vise moterens hastighet, og panelindikatoren vil blinke for å indikere at ettersug er aktivert.

Ettersuget kan avbrytes tidligere ved å trykke på symbolet for å «slå av/på ettersug» eller ved å slå av viften som beskrevet i avsnittet UTSUGING på side 7. Dersom ettersug avbrytes vil panelindikatoren stoppe å blinke.

Hvis du ønsker å regulere hastigheten på ettersuget etter at det er aktivert, gjøres dette ved å trykke på plusstegnet (+) og minustegnet (-) til ønsket hastighet er oppnådd. Panelindikatoren vil fortsette å blinke for å indikere at ettersuger aktivert.

RESIRKULERING

Kjøkkenviften kan brukes til resirkulering. Dette kan f.eks. være aktuelt på kjøkken og steder hvor det vanligvis ikke er mulighet for avtrekk til friluft. Ved resirkulering blir luften først sugd inn gjennom et fettfilter og deretter et aktivt kullfilter som fjerner lukt.

MERK: Det må benyttes to kulfiltre for resirkulering. Disse er ikke inkludert ved kjøp av viften, men må kjøpes separat. Artikkelnummeret til et resirkuleringsfilter er 535.23.0575.9. Husk alltid å bestille to resirkuleringsfiltre.

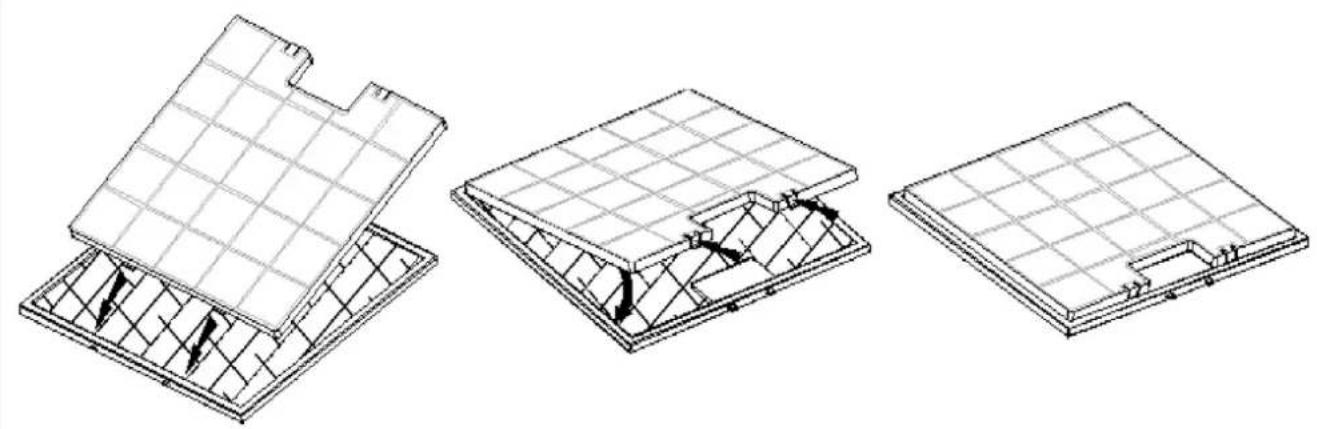

Resirkuleringsfiltrene monteres på stålfiltrene på følgende måte:

• Apne glasslokket.
  • Ta ut stålfiltrene.

Monter resirkulasjonsfiltrene på stålfiltrene.

• Sett filtrene i viften.
• Lukk glasslokket.

VEDLIKEHOLD OG RENGJ∅RING

• Slå alltid av strømmen før rengjøring.
• Kjøkkenviften bør rengjøres regelmessig for å sikre optimal drift og lang levetid.
• Fett og støv samles i filteret, og kan antenne ved utilstrekkelig rengjøring.
• Kjøkkenviften bør rengjøres regelmessig, både utvendig og innvendig, for å unngå fettflekker på vegger eller andre overflater.

DAGLIG RENGJ∅RING

• For vifter i skap, samt fritthengende og veggmonterte vifter, anbefaler Thermex at fettfilteret tørkes med en fuktig klut etter hver matlaging. Det krever veldig liten innsats hver dag å holde viften ren og effektiv.
• Ståloverflater rengjøres med en fuktig klut og oppvaskmiddel, og etterbehandles med 3M Polish.
• Lakkerte overflater skal rengjøres med en fuktig klut og vaskemiddel/oppvaskmiddel. Bruk aldri slipemiddel.

RENGJ∅RING AV FETTFILTRE

Fettfiltre skal rengjøres etter behov. Thermex anbefaler at filteret som et minimum rengjøres i følgende intervaller, avhengig av hvilken type fettstoff som er brukt ved steking:

• Stekemargarin – filteret bør rengjøres hver 3. uke
• Flytende margarin – filteret bør rengjøres hver 2. uke
• Olje – filteret bør rengjøres 1. gang i uken
• Frityrsteking - filteret bør rengjøres 2-3 ganger i uken

Fettfiltrene rengjøres på følgende måte:

• Âpne glassplaten
  • Fjern fettfilteret bak glassplaten og filteret på bunnene, ved å trekke i filtrenes låsemekanisme for å løsne dem fra viften.
• Legg filtrene i varmt såpevann og rengjør dem om nødvendig med en myk børste.
  • Skyll deretter med varmt vann.
• Legg filtrene til tørk på et kjøkkenhåndkle eller lignende.
• Gjenta prosessen hvis det er nødvendig.
• Sett filtrene på plass igjen.

Filtrene kan også vaskes i oppvaskmaskinen. Vær imidlertid oppmerksom på at maskinvask kan resultere i misfarging. Misfarging av filtrene påvirker ikke yteevnen.

UTSKIFTING AV RESIRKULERINGSFILTRE

Resirkuleringsfiltre kan ikke vaskes og må skiftes ut etter behov. Thermex anbefaler at resirkuleringsfiltrene skiftes ut minst 2-4 ganger i året.

SERVICE

Før du ber om service på din Thermex-kjøkkenvifte, er det viktig at du leser nøye gjennom monterings- og/eller bruksanvisningen. Dette sikrer at Thermex kan gi deg best mulig assistanse.

Ta kontakt med serviceavdelingen hos Thermex ved behov for
- teknisk støtte til montering og installering av kjøkkenviften
- presisering av kjøkkenviftens funksjoner
• service under viftens garantiperiode

Før du tar kontakt med serviceavdelingen, bør du alltid forsøke å slå av strømmen til viften i ca. 5 min og deretter slå på strømmen igjen for å se om problemet er løst.

Hvis problemet vedvarer, må du slå av strømmen til viften i en time. Hvis viften fortsatt ikke fungerer som den skal etter dette, også etter at punktene i feilsøkingsoversikten er gjennomgått, må du ta kontakt med serviceavdelingen.

MERK: Ved henvendelser innenfor garantiperioden, vil du bli bedt om et kjøpsbevis i form av en kvittering. Det er derfor viktig at du tar vare på kvitteringen.

Før du tar kontakt vedrørende service under garantien, er det viktig å ha følgende nødvendige informasjon klar:

• Feilbeskrivelse
• Modell
• Kjøkkenhettens type- og serienummer (angitt på typeplaten).
• Informasjon om kjøpet

Forespørsel om service under garantien kan gjøres ved å fylle ut serviceskjemaet på www.thermex.dk/service. Du finner også informasjon om servicevilkårene på siden.

Henvendelser vedrørende teknisk støtte eller avklaring av funksjoner kan gjøres ved å sende en forespørsel til [e-mail] eller ringe på tlf. [phone].

FEILS∅KINGSOVERSIKT

PROBLEM MULIG ÅRSAK L∅SNING
Viften virker ikke.	Strømmen er frakoblet.	Kontroller strømforsyningen til viften. Koble strømmen fra i ca. 5 min, og koble den deretter til igjen for å kontrollere om feilen fortsatt er der.
	Viften er ikke koblet til strømmen. Kontroller at viften	er koblet til strømmen. Koble fra strømmen i ca. 5 minutter og koble den deretter til igjen for å kontrollere om feilen fortsatt er der.
Viften har ikke tilstrekkelig utsu-ging	Kontraspjeldet er blokkert	Kontroller om det er falt noe ned på kontraspjeldet eller om strammebåndet rundt spjeldet er strammet så hardt at spjeldet ikke kan åpne. Løsne strammebåndet eller fjern gjenstanden hvis kontraspjeldet er blokkert.
	Avtrekket er i klem eller blokkert. Kontroller om avtrekket er i klem eller blokkert. Utbedre problemet om nødvendig.
	Filtrene er skitne og tilstoppet.	Kontroller om filtrene er rene og rengjør dem ved behov i henhold til avsnittet om rengjøring og vedlikehold i denne bruksanvisningen.

MILJ∅HENSYN

EMBALLASJE

Emballasjen skal avhendes i overensstemmelse med gjeldende regler for avfallshändtering.

AVHENDING AV KJ∅KKENVIFTEN

Symbolet på produktet eller den medfølgende dokumentasjonen viser at dette produktet ikke kan kastes sammen med husholdningsavfall, men må leveres til nærmeste gjenvinningsmottak for elektrisk og elektronisk utstyr.

16 THERMEX CAVE B 540235191225072018
