Produkttype	Indbygget emhætte
Model	Cave
Mærke	Thermex
Installationstype	Under skab
Bredde	60 cm (23,6 tommer)
Dybde	50 cm (19,7 tommer)
Højde (min-maks)	15-20 cm (5,9-7,9 tommer)
Vægt	12 kg (26,5 lbs)
Strømforsyning	220-240 V, 50 Hz
Motoreffekt	150 W
Antal motorer	1
Blæserhastigheder	3 hastigheder
Maksimal luftstrøm	600 m³/h
Støjniveau (maks)	65 dB(A)
Belysning	2 x 20 W halogen (eller LED-ækvivalent)
Filtertype	Aluminium fedtfilter + valgfrit kulfilter
Kanal diameter	150 mm (5,9 tommer)
Kontroltype	Trykknapper
Energiklasse	A
Rengøring	Fedtfilter opvaskemaskine sikkert; betjeningspanel tørres af med fugtig klud
Sikkerhed	Termisk afbryder, overophednings beskyttelse
Reservedele tilgængelighed	Filtre, pærer, motor tilgængelig fra autoriseret service
Garanti	2 år

Ofte stillede spørgsmål - Cave Thermex

Hvordan rengør jeg fedtfilteret?

Fjern aluminium fedtfilteret og vask det i opvaskemaskinen eller i hånden med varmt sæbevand. Lad det tørre helt før genmontering.

Hvor ofte skal jeg udskifte kulfilteret?

Hvis det bruges i recirkulationstilstand, udskift kulfilteret hver 3-6 måneder eller når det bliver mættet.

Hvad er den korrekte installationshøjde over kogepladen?

For elektriske kogeplader, installer mindst 65 cm over; for gaskogeplader, mindst 75 cm over.

Hvorfor udsuger min emhætte ikke ordentligt?

Tjek om fedtfilteret er tilstoppet, sørg for at kanalen ikke er blokeret, og kontroller at motoren er indstillet til en højere hastighed.

Kan jeg bruge den i recirkulationstilstand?

Ja, du skal installere et kulfilter (valgfrit tilbehør) og sikre, at recirkulationssættet er korrekt monteret.

Hvordan skifter jeg pærerne?

Sluk for strømmen, fjern pæredækslet, og udskift med samme type (f.eks. 20W halogen eller tilsvarende LED).

Hvad skal jeg gøre, hvis motoren holder op med at virke?

Tjek den termiske afbryder: lad motoren køle af i 30 minutter. Hvis den stadig ikke virker, kontakt servicecenteret.

Er filteret opvaskemaskine sikkert?

Ja, aluminium fedtfilteret er opvaskemaskine sikkert. Undgå at bruge slibende rengøringsmidler.

Hvordan nulstiller jeg filterindikatoren?

Nogle modeller har en nulstillingsknap; hold den i 3 sekunder. Hvis ikke, se manualen for din specifikke model.

Hvad er støjniveauet ved maksimal hastighed?

Støjniveauet er omkring 65 dB(A), svarende til en normal samtale.

BRUGSANVISNING Cave Thermex

• Emhætten er udviklet og produceret i henhold til DS/EN 60335-1.
• Denne emhætte er kun beregnet til brug i private hjem. Hvis den benyttes til andre formål, bortfalder reklamationsretten.
• AI installation skal udføres af en faguddannet tekniker i overensstemmelse med anvisningerne fra Thermex Scandinavia A/S (Thermex) og gældende lovgivning.
• Thermex fraskriver sig ethvert ansvar for skader, der er opstået som følge af forkert installation, montering, brug eller forkerte indstillinger.

F∅R MONTERING/IBRUGTAGNING

• Kontrollér emhætten for transportskader, fejl og mangler straks ved modtagelsen.
• Transportskader anmeldes straks ved modtagelse til transportfirma og Thermex.
• Fejl og mangler skal anmeldes til Thermex inden 8 dage efter modtagelsen, og senest inden montering/ibrugtagning.

MONTERING

• Emhætten er beregnet til drift ved 230 Volt ±10%\~ 50 HZ i henhold til EN 50160
• Tilslut emhætten med den påmonterede stikprop. BEMÆRK: Er der jordtilslutning på stikproppen, SKAL emhætten forbindes til jord.
• For modeller med ekstern motor gælder det, at der IKKE må anvendes fælles nul ved installation af emhætte og motor, da dette vil påvirke styringen.
• Ved brug af en ekstern motor fra en anden leverandør SKAL det sikres, at motoren er brugbar sammen med den valgte emhætte. Ellers vil reklamationsretten på emhætten bortfalde.
• Tilslut ikke strøm til emhætten før monteringen er fuldført.
• Luften må ikke ledes fra emhætten ud i et rør, der bruges til aftræk fra apparater, der anvender gas eller andre brændbare materialer, men skal have et separat aftræk.
• Den nationale lovgivning, bygningsreglementer o.l. vedrørende udledning af luften skal overholdes.
• Benyt altid den oprindelige aftræksdimension. Ved reduktion af aftræksstørrelsen mindskes ydeevnen og lydniveauet forhøjes.
• Aftrækket fra emhætten ud til det fri bør være kortest muligt, for at få størst mulig effekt af emhætten.
• Antallet af bøjninger på aftrækket bør minimeres mest muligt for at få størst mulig effekt af emhætten.
• Thermex anbefaler, at der altid anvendes lyd- og kondensisoleret aftræksslange ved gennemføring i ikke-opvarmede rum.
• Thermex anbefaler, at der ved brug af flexslange anvendes en lyddæmper for at minimere lydniveauet

• Ved brug af flexslange skal det altid sikres, at denne er fuldt udstrakt for at minimere luftmodstanden og derved opnå maksimal sugeevne.

• Forskellige materialer kræver forskellige rawlplugs og skruer. Brug rawlplugs og skruer der passer til det materiale emhætten skal monteres i.

• Hvis ikke anvisningerne for montering af skruer og beslag følges, kan det medføre elektrisk stød.
• Minimumsafstanden til gaskogeplader fra brænderkant til undersiden af emhætten SKAL være 65 cm i henhold til EN 60335-2-31.
• For skabsintegrerede, frithængende og væghængte emhætter anbefaler Thermex, at afstanden mellem kogeplade og emhætte er mellem 50 cm og 70 cm for at sikre maksimal sugeevne.
• Kontrollér altid den angivne mindsteafstand mellem kogeplade og emhætte i vejledningen til kogepladen. Hvis denne vejledning angiver en større afstand, end den af Thermex anbefalede, SKAL forskrifterne for kogepladen overholdes.
• For loftsintegrerede modeller anbefaler Thermex, at afstanden mellem kogeplade og emhætte ikke overstiger 3 meter.

EMHÄTTENS BRUG

• Læs altid denne vejledning grundigt igennem INDEN anvendelsen af emhætten påbegyndes.
  • Gem altid denne vejledning til senere brug.
• Afbryd altid strømforsyningen til emhætten forud for rengøring, vedligehold eller reparation.
• Reparer eller udskift ikke nogen af emhættens dele, medmindre det udtrykkeligt er anbefalet i betjeningsvejledningen.
• Al form for reparation skal udføres af en faguddannet teknikker.
• Emhætten må kun benyttes af børn under 8 år, personer med fysiske, psykiske eller sensoriske funktionsnedsættelser, samt personer der mangler erfaring eller viden, såfremt disse personer er under opsyn, eller har modtaget den nødvendige oplæring i at kunne anvende emhætten på en sikker måde.
• Børn skal være under opsyn, således at de ikke leger med emhætten.
• Rengøring og vedligehold må kun udføres af børn, hvis de er under opsyn.
• Emhætten skal rengøres jævnligt for at sikre en optimal drift og lang levetid.
• Fedt og støvrester samles i filteret og kan risikere at antænde ved mangelfuld rengøring.
• Emhætten bør rengøres både udvendigt og indvendigt jævnligt for at undgå fedtpletter på vægge eller andre overflader.
• Hvis emhætten anvendes samtidigt med apparater der anvender gas eller andre barændbare materialer, skal der være tilstrækkelig ventilation af rummet.
• Flambér ALDRIG under emhætten.
• Emhættens dele kan blive varme ved brug af kogepladen.

BRUG AF EMHÆTTEN

Denne emhætte har:

• LED-lys
• 3 hastigheder
- Boostfunktion
- Efterløb

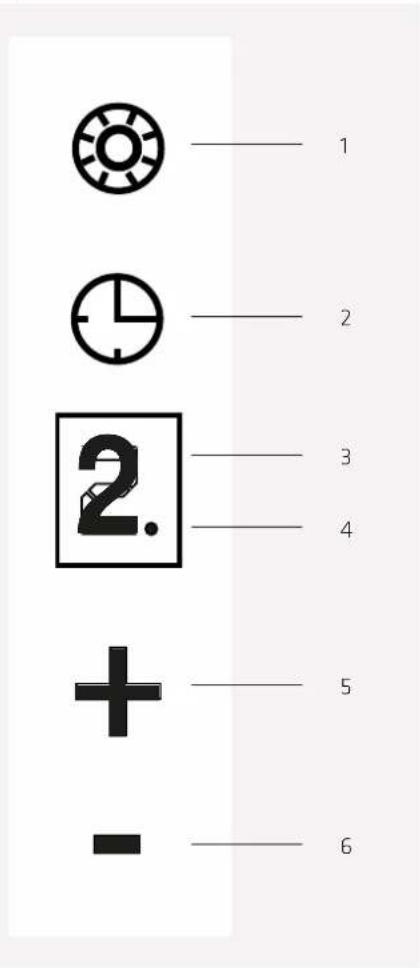

BETJENINGSPANEL

1. Tænd/sluk lys
2. Tænd/sluk efterløb
3. Indikator for hastighed
4. Panelindikator
5. (+)-knap
6. (-)-knap

Der er lys i ikonerne på betjeningspanelet. Lyset i betjeningen vil være tændt så snart der er strøm til emhætten. Lyset kan dog slukkes hvis knappen tænd/sluk efterløb holdes inde i ca. 5 sekunder.

UDSUGNING

Motoren aktiveres ved at trykke på (+)-knap. Motoren starter altid på hastighed 1.

Motorhastigheden øges ved at trykke på (+)-knappen og sænkes ved at trykke på (-)-knappen. Indikatoren for hastighed vil vise hvilket trin motoren kører på.

Motoren slukkes ved at trykke på (-)-knappen indtil der står 0 i indikatoren for hastighed.

BOOSTFUNKTION

Vælges trin 4 på emhætten er det en såkaldt boostfunktion. Emhætten vil køre på trin 4 i ca. 5 min, hvorefter den automatisk vil falde ned på trin 3.

LYS

Lyset i emhætten tændes og slukkes ved at trykke på knappen tænd/sluk lys.

EFTERSUG

Eftersug betyder, at motoren vil stoppe automatisk et givent antal minutter efter, at funktionen er aktiveret. Eftersuget kan køre fra 10 til 90 min. og kører på den valgte hastighed.

Eftersuget aktiveres på følgende måde:

• Tænd emhætten på den ønskede hastighed.
• Tryk på knappen tænd/sluk eftersug.
• Indikator for hastighed vil nu blinke med tallet 0.
• Brug (+)- og (-)-knapperne til at justere tiden eftersuget skal køre. Vælges 1 kører eftersuget i 10 min. vælges 2 kører eftersuget 20 min osv. Eftersuget kan maksimalt køre i 90 min.
• Bekræft den valgte tid ved at trykke på knappen tænd/sluk eftersug.
• Indikatoren for hastighed vil nu vise den hastighed motoren kører med, og panelindikatoren vil blinke for at indikere at eftersuget er aktiveret.

Eftersuget kan afbrydes før tid ved at trykke på knappen tænd/sluk eftersug eller ved at emhætten slukkes som beskrevet i afsnittet UDSUGNING på side 7. Afbrydes eftersuget vil panelindikatoren stoppe med at blinke.

∅nskes det at regulere hastigheden på eftersuget, efter at det er aktiveret, reguleres med (+)- og (-)-knapperne indtil den ønskede hastighed er nået. Panelindikatoren vil fortsat blinke for at indikere at eftersuget er aktiveret.

RECIRKULATION

Emhætten kan anvendes til recirkulation. Dette bruges i køkkener og ved placeringer, hvor der typisk ikke er aftræksmulighed til det fri. Luften suges først gennem fedtfilteret og herefter et filter med aktivt kul, der fjerner lugte.

BEMÆRK: Der skal anvendes to recirkulationsfiltre, og disse medfølger ikke ved køb af emhætten, men kan tilkøbes. Varenummeret på et recirkulationsfilter er 535.23.0575.9. Husk altid at bestille to recirkulationsfiltre.

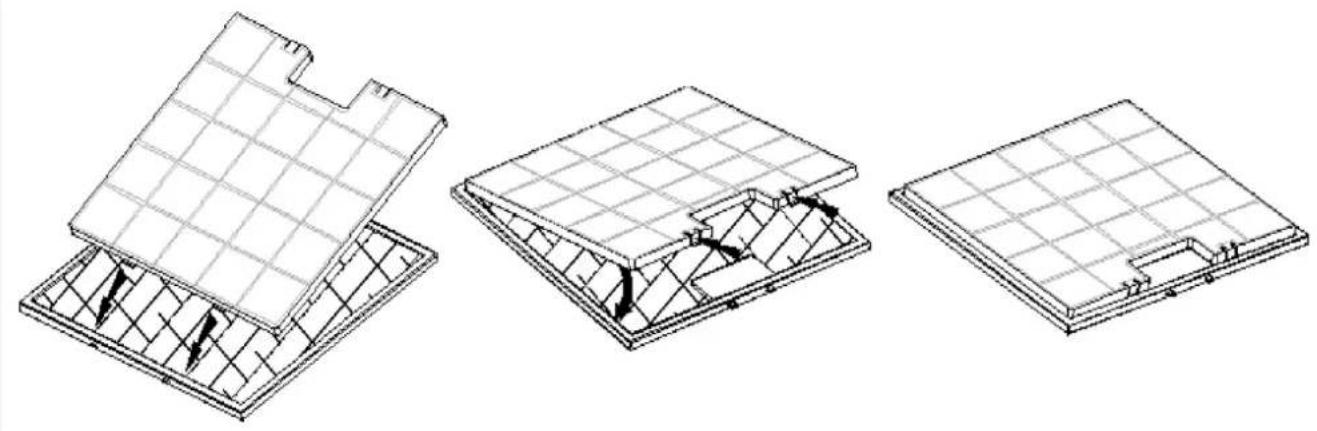

Recirkulationsfiltrene monteres på stålfiltrene, dette sker på følgende måde:

• Åben glaslågen.
• Tag stålfiltrene ud.

• Sæt filtrene i emhætten.
• Luk glaspladen.

VEDLIGEHOLD OG RENG∅RING

• Afbryd altid strømmen før rengøring.
• Emhætten skal rengøres jævnligt for at sikre en optimal drift og lang levetid.
• Fedt og støvrester samles i filteret og kan risikere at antænde ved mangelfuld rengøring.
• Emhætten bør rengøres både udvendigt og indvendigt jævnligt for at undgå fedtpletter på vægge eller andre overflader.

DAGLIG RENG∅RING

• For skabsintegrerede, frithængende og væghængte emhætter anbefaler Thermex, at fedtfilteret tørres af med en opvredet klud efter hver madlavning. Det kræver en meget lille indsats hver dag at holde din emhætte ren og effektiv.
• Ståloverflader rengøres med en fugtig klud med opvaskemiddel, og efterbehandles med 3M Polish.
• Lakerede overflader rengøres med en fugtig klud med sulfo/opvaskemiddel. Brug aldrig slibemiddel.

RENS AF FEDTFILTRE

Fedtfiltre skal rengøres efter behov. Thermex anbefaler at filteret som minimum rengøres i følgende intervaller, alt efter hvilket fedtstof der anvendes til stegning:

• Stegemargarine – filteret rengøres hver 3. uge
• Flydende margarine – filteret rengøres hver 2. uge
• Olie – filteret rengøres 1 gang om ugen
• Ved friturestegning – filteret rengøres 2-3 gange om ugen

Fedtfiltrene renses på følgende måde:

• Âben glaspladen
  • Fjern fedtfilteret bag glaspladen og filteret i bunden, ved at trække i filterets läsemekanisme, og derved løsne filteret fra emhætten.
• Læg filtrene i blød i varmt sæbevand og rengør evt. med en blød børste.
  • Skyl efter med varmt vand.
• Læg filtrene til tørre på et viskestykke eller lignende.
• Gentag processen hvis dette er nødvendigt.
  • Monter filtrene igen.

Filtrene kan også vaskes i opvaskemaskinen. Vær dog opmærksom på at maskinvask kan resultere i misfarvning af filtrene. Misfarvning af filtrene påvirker ikke ydeevnen.

Anvendes recirkulationsfiltre kan disse ikke vaskes, men skal udskiftes efter behov. Thermex anbefaler at recirkulationsfiltrene skiftes minimum 2-4 gange om året.

SERVICE

Før du melder service på din Thermex emhætte, er det vigtigt at, du har læst monterings- og/eller brugervejledningen grundigt igennem. Det tilsikrer, at Thermex kan yde dig den bedst mulige assistance.

• Teknisk support til montering og installering af din emhætte.
• Præcisering af funktionaliteter i din emhætte.
  • Serviceanmodning under reklamationsretten på din emhætte.

Forsøg altid inden en serviceanmodning under reklamationsretten at afbryde strømforsyningen til emhætten i ca. 5 minutter Tilslut derefter strømmen igen, for at se om problemet er afhjulpet.

Hvis ikke fejlen er afhjulpet, så afbryd strømforsyningen til emhætten i en time. Hvis emhætten stadig ikke fungerer korrekt, også selvom punkterne i fejlfindingsoversigten er gennemgået, kontakt da serviceafdelingen.

BEMÆRK: Ved henvendelser inden for reklamationsretten, vil du blive bedt om dokumentation for dit køb i form af en købskvittering. Gem derfor altid din købskvittering.

Inden henvendelse vedrørende serviceanmodninger indenfor reklamationsretten er det vigtigt at have alle de nødvendige oplysninger parat:

• Fejlbeskrivelse
• Model
  • Emhættens type- og serienummer (angivet på typepladen)
  • Oplysninger om købet.

Serviceanmodninger under reklamationsretten kan ske ved at udfylde serviceformularen på www.thermex.dk/service, hvor også servicebetingelserne kan læses.

Henvendelser vedrørende teknisk support eller præcisering af funktionaliteter kan ske ved at sende en forespørgsel til [e-mail] eller på tlf. [phone].

FEJLS∅GNINGSOVERSIGT

PROBLEM MULIG ÅRSAG L∅SNING
Emhætten virker ikke	Der er ingen strøm på	Kontroller strømforsyningen til emhætten. Tag strømmen fra i ca. 5 min, og tilslut den igen, for at kontrollere om fejlen stadig er der.
	Emhætten er ikke forbundet til strømforsyningen	Kontroller at emhætten er forbundet til strømforsyningen. Tag strømmen fra i ca. 5 min, og tilslut den igen, for at kontrollere om fejlen stadig er der.
Emhættens udsugning er ikke til-strækkelig	Kontraspjældet er blokeret	Kontroller om der er faldet noget ned ovenpå kon-traspjældet, eller om spændebåndet omkring kon-traspjældet er spændt så hårdt, at spjældet ikke kan åbne. Løsn spændebåndet eller fjern genstanden, hvis kontraspjældet er blokeret.
	Aftrækket er klemt eller blokeret.	Kontroller at aftrækket ikke er klemt eller blokeret. Ud-bedr om nødvendigt.
	Filtrene er snavsede og tilstoppede. Kontroller om filtrene er rene, og rengør om nødvendigtjf. afsnittet om rengøring og vedligehold i denne vejled-ning.

MILJ∅HENSYN

EMBALLAGE

Emballagen skal bortskaffes i overensstemmelse med gældende regler for affaldshåndtering.

SKROTNING AF EMHÆTTEN

Symbolet ✉ på produktet eller den ledsagende dokumentation angiver, at dette produkt ikke må bortskaffes som husholdningsaffald, men skal afleveres på nærmeste opsamlingscenter for genbrug af elektrisk og elektronisk udstyr.

10 THERMEX CAVE B 540235191225072018
