TX II Loft - Emhætte Thermex - Gratis brugsanvisning og manual

Produkttype	Emhætte Motorenhed
Mærke	Thermex
Model	TX II Loft
Spænding	230 V ~ 50 Hz
Maksimal belastning på tilsluttet enhed	10 kW (<25 A per fase)
Maksimal fjernbetjeningsafstand	400 m (sigtelinje)
Udsugningstilslutning	Brug original udsugningsdimension; at reducere den nedsætter ydeevne og øger lydniveau
Reversibel ventil	Ja
Kondensboks	Inkluderet
Motorkasse	Inkluderet
Blindplade	Inkluderet til dækning af ubrugt åbning
Afstandsstykke med ventil	Inkluderet for at sikre, at ventil åbner frit
Vibrationsdæmpende overflader	Anbefales til placering
Rørisolering	Påkrævet i uopvarmede rum for at forhindre kondens
Jording	Obligatorisk
Sikkerhedsstandard	DS/EN 60335-1
Installationskrav	Skal udføres af en kvalificeret elektriker
Garantidækning	Kun til privat husholdningsbrug; garanti ugyldig til andre formål
Bortskaffelse	Må ikke bortskaffes som husholdningsaffald; aflever på genbrugsstation for genanvendelse af elektrisk udstyr

Ofte stillede spørgsmål - TX II Loft Thermex

Hvilken spænding kræver Thermex TX II Loft motoren?

Motoren fungerer ved 230 Volt ±10% ~ 50 Hz og skal altid jordes.

Hvor langt kan fjernbetjeningen nå?

Den maksimale rækkevidde mellem modtager og sender er 400 meter (sigtelinje).

Kan udsugningen vendes?

Ja, motoren har mulighed for reversibel ventil. Hvis det ikke ønskes, henvises til punkt 8 i installationsvejledningen.

Hvad er den maksimale belastning for enheder tilsluttet motoren?

Den maksimale belastning på den tilsluttede enhed er 10 kW (<25 A per fase).

Hvordan installeres motoren korrekt?

Installation skal udføres af en kvalificeret elektriker i overensstemmelse med Thermex specifikationer og lokale regler. Følg trin-for-trin instruktionerne i manualen, herunder at tage motoren ud af motorkassen, skære det markerede hul i kondensboksen og isolere rør.

Hvad skal jeg gøre, hvis der dannes kondens i rørene?

Skader forårsaget af kondens er ikke dækket af garantien. Isolér rør og slanger i uopvarmede rum for at forhindre kondens.

Hvordan fejlfinder jeg, hvis motoren ikke virker?

Først, afbryd strømmen i ca. 5 minutter, tilslut derefter igen. Hvis problemet fortsætter, afbryd strømmen i en time. Hvis det stadig ikke virker, gennemgå fejlfindingsdiagrammer og kontakt Thermex service med fejlbeskrivelse, model, serienummer og købsoplysninger.

Er det nødvendigt at jorde enheden?

Ja, enheden skal altid jordes af sikkerhedsmæssige årsager.

Hvor kan jeg få reservedele?

Reservedele og service kan fås ved at kontakte Thermex serviceafdeling. Hav din model, serienummer og købsbevis klar til garantiforespørgsler.

Hvordan skal jeg bortskaffe produktet ved dets levetids slutning?

Produktet må ikke bortskaffes som husholdningsaffald. Aflever det på et udpeget indsamlingssted for genanvendelse af elektrisk og elektronisk udstyr.

BRUGSANVISNING TX II Loft Thermex

• Emhætten er udviklet og produceret i henhold til DS/EN 60335-1.
• Denne emhætte er kun beregnet til brug i private hjem, hvis den benyttes til andre formål bortfalder reklamationsretten.
• Al installation skal udføres af en faguddannet tekniker i overensstemmelse med anvisningerne fra Thermex Scandinavia A/S (Thermex) og gældende lovgivning.
• Thermex fraskriver sig ethvert ansvar for skader, der er opstået som følge af forkert installation, montering, brug eller forkerte indstillinger.

F∅R MONTERING/IBRUGTAGNING

• Kontrollér emhætten for transportskader, fejl og mangler straks ved modtagelsen.
• Transportskader anmeldes straks ved modtagelse til transportfirma og Thermex.
• Fejl og mangler skal anmeldes til Thermex inden 8 dage efter modtagelsen, og senest inden montering/ibrugtagning.

MONTERING

• Emhætten er beregnet til drift ved 230 Volt ±10%\~ 50 HZ i henhold til EN 50160
• Tilslut emhætten med den påmonterede stikprop. BEMÆRK: Er der jordtilslutning på stikproppen, SKAL emhætten forbindes til jord.

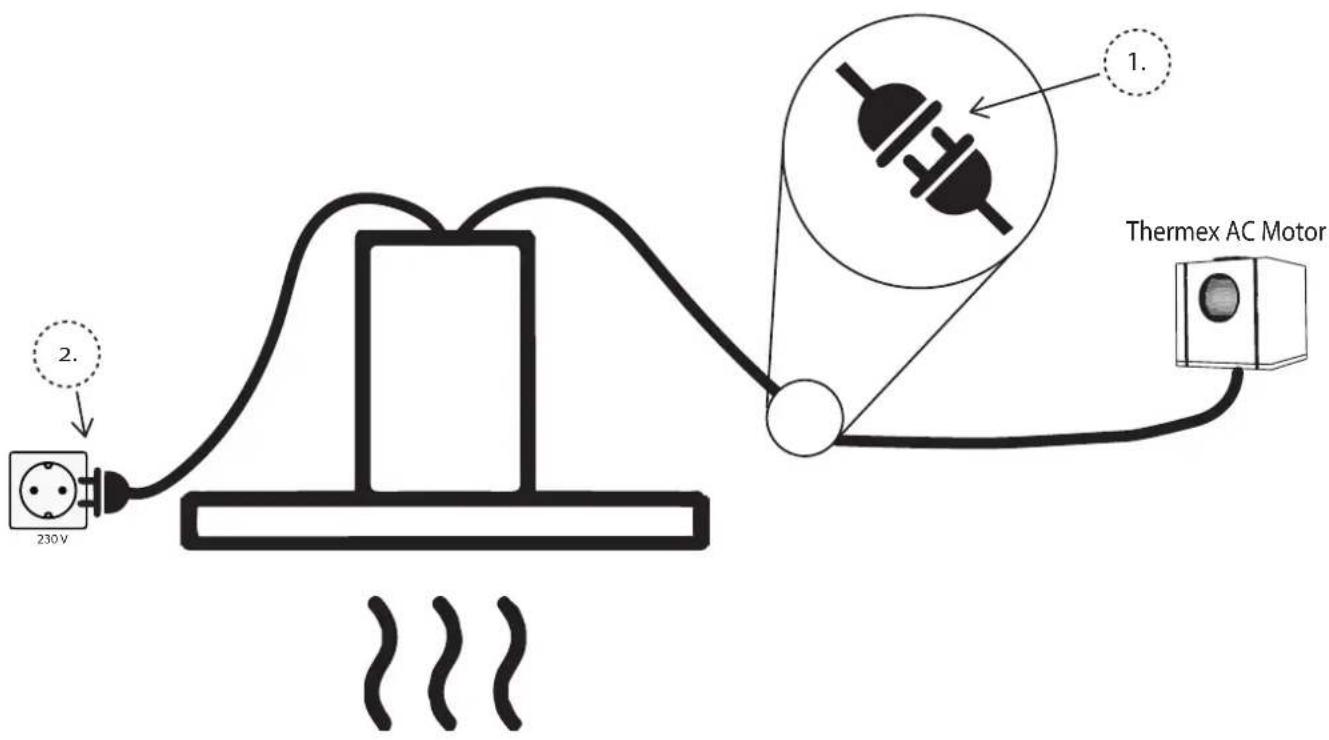

• For modeller med ekstern motor gælder det, at der IKKE må anvendes fælles nul ved installation af ermhætte og motor, da dette vil påvirke styringen.
• Ved brug af en ekstern motor fra en anden leverandør SKAL det sikres, at motoren er brugbar sammen med den valgte emhætte. Ellers vil reklamationsretten på emhætten bortfalde.
• Tilslut ikke strøm til emhætten før monteringen er fuldført.
• Luften må ikke ledes fra emhætten ud i et rør, der bruges til aftræk fra apparater, der anvender gas eller andre brændbare materialer, men skal have et separat aftræk.

• Den nationale lovgivning vedrørende udledning af luften skal overholdes.

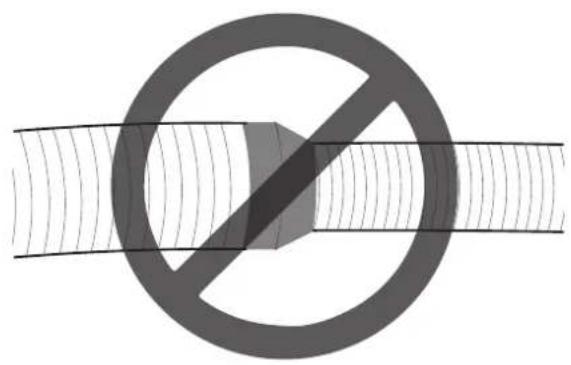

• Benyt altid den oprindelige aftræksdimension. Ved reduktion af aftræksstørrelsen mindskes ydeevnen og lydniveauet forhøjes.

• Aftrækket fra emhætten ud til det fri bør være kortest muligt, for at få størst mulig effekt af emhætten.
• Antallet af bøjninger på aftrækket bør minimeres mest muligt, for at få størst mulig effekt af emhætten.
• Thermex anbefaler, at der altid anvendes lyd- og kondensisoleret aftræksslange ved gennemføring i ikke-opvarmede rum.
• Thermex anbefaler, at der ved brug af flexslange anvendes en lyddæmper for at minimere lydniveauet
• Ved brug af flexslange skal det altid sikres, at denne er fuldt udstrakt for at minimere luftmodstanden og derved opnå maksimal sugeevne.
• Forskellige materialer kræver forskellige rawlplugs og skruer. Brug rawlplugs og skruer der passer til det materiale emhætten skal monteres i.
• Hvis ikke anvisningerne for montering af skruer og beslag følges, kan det medføre elektrisk stød.
• Minimumsafstanden til gaskogeplader fra brænderkant til undersiden af erhætten SKAL være 65 cm i henhold til EN 60335-2-31.
• For skabsintegrerede, frithængende og væghængte emhætter anbefaler Thermex, at afstanden mellem kogeplade og emhætte er mellem 50 cm og 70 cm for at sikre maksimal sugeevne.
• Kontrollér altid den angivne mindsteafstand mellem kogeplade og emhætte i vejledningen til kogepladen. Hvis denne vejledning angiver en større afstand, end den af Thermex anbefalede, SKAL forskrifterne for kogepladen overholdes.
• For loftsintegrerede modeller anbefaler Thermex, at afstanden mellem kogeplade og emhætte ikke overstiger 3 meter.

MONTERING

Motoreren sælges til montering sammen med en Thermex emhætte. Følg altid denne vejledning samt monteringsvejledningen for emhætten nøje, for at sikre at produktet monteres korrekt.

OBS:

Motoren har mulighed for vendbart aftræk. Hvis det ikke ønskes at vende aftrækket, spring da til punkt 8 i monteringsvejledningen.

BEMÆRK: Brug altid den oprindelige aftræksdimension. Ved reduktion af aftræksstørrelsen mindskes ydeevnen og lydniveauet forhøjes.

Tag motorkassen ud af kondenskassen.

2

Afmonter siden på motorkassen, og frigør motoren.

3

Tag motoren ud af motorkassen.

4

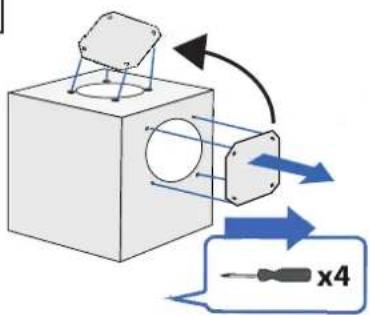

Afmonter blindpladen på siden af motorkassen, og monter den i åbningen hvor motoren sad. Bernærk: Pladen er spændt med møtrikker på indersiden af motorkassen.

5

Skær det afmærkede hul i siden på kondenskassen. Brug med fordel det runde stykke flamingotil at isolere det nu åbne hul i kassen.
6

Monter motorkassen i kondenskassen igen, således at åbningerne i motorkassen og kondenskassen stemmer over ens.

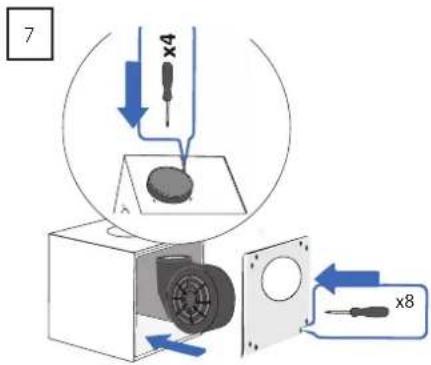

Motoren monteres i motorkassen, inde i kondenskassen, og spændes fast. Siden på motorkassen monteres herefter igen.

Sæt låget på kondenskassen, og træk strømkablet til motoren ud gennem det lille hul i låget.

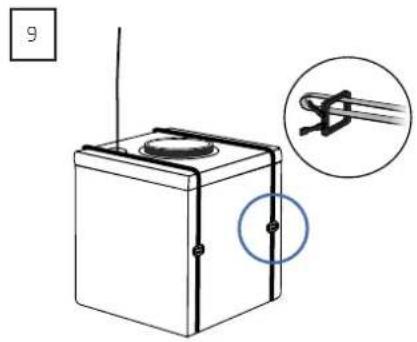

Monter de medfølgende strips omkring kondenskassen.

Monter afstandsstykket på flangen med kontraspjældet. Dette gøres for at sikre, a kontraspjældet kan åbne frit, når aftræksrøret monteres.

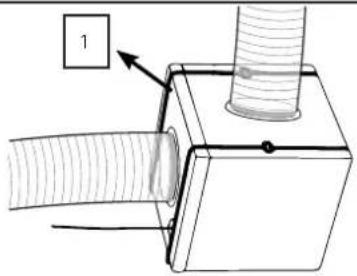

Placer motoren som ønsket. Monter aftræk fra emhætten til motoren, og fra motoren til det fri.
OBS: Placer eventuelt motoren på vibrations-dæmpende underlag.

Rør og slange skal isoleres i uopvarmede rum, så der ikke dannes kondens.
ADVARSEL!: Skader på enheden forsaget af kondens dækkes ikke af reklamationsretten.

ELINSTALLATION

SERVICE

Før du melder service på dit Thermex produkt, er det vigtigt at, du har læst monterings- og/eller brugervejledningen grundigt igennem. Det tilsikrer, at Thermex kan yde dig bedst mulige assistance.

• Teknisk support til montering og installering af dit produkt.
• Præcisering af funktionaliteter i dit produkt.
• Serviceanmodning under reklamationsretten på dit produkt.

Forsøg altid inden en serviceanmodning under reklamtionsretten at afbryde strømforsyningen til produktet i ca. 5 minutter. Tilslut derefter strømmen igen, for at se om problemet er afhjulpet.

Hvis ikke fejlen er afhjulpet, så afbryd strømforsyningen til produktet i en time. Hvis produktet stadig ikke fungerer korrekt, og punkterne i fejl-findingsoversigten er gennemgået, kontakt da serviceafdelingen.

BEMÆRK: Ved henvendelser inden for reklamationsretten, vil du blive bedt om dokumentation for dit køb i form af en købskvittering. Gem derfor altid din købskvittering.

Inden henvendelse vedrørende serviceanmodninger indenfor reklamationsretten er det vigtigt at have alle de nødvendige oplysninger parat:

• Oplysninger og dokumentation for køb - købskvittering
• Fejlbeskrivelse
• Model

Serviceanmodninger under reklamationsretten kan ske ved at udfylde serviceformularen på www.thermex.dk/service, hvor også servicebetingelserne kan læses.

Henvendelser vedrørende teknisk support eller præcisering af funktionaliteter kan ske ved at sende en forespørgsel til [e-mail] eller på tlf. [phone].

12 THERMEX TX II motor M 225191200215032021
