BRUGSANVISNING TH 1300 Thermex
OBS! El-installation skal foretages af aut. el-installatør.

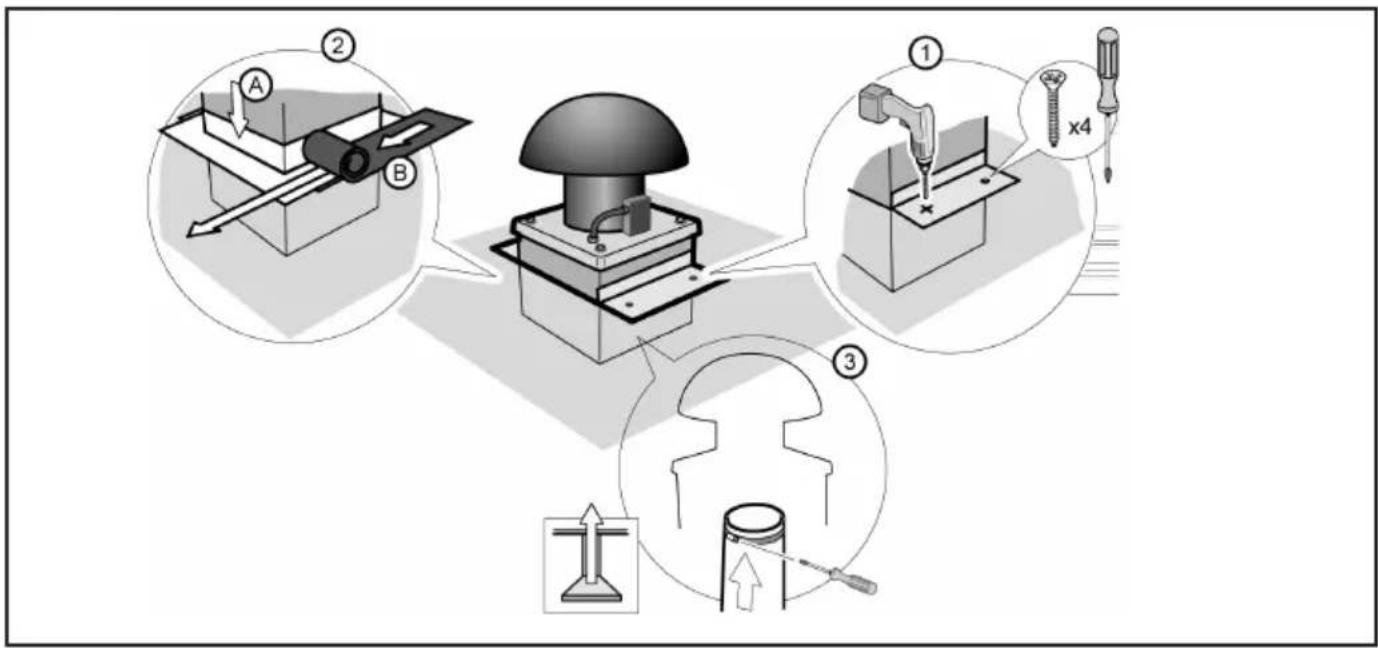

Fladt tag:
(1). Tagfundament fastføres til tag
(2) Inddækning (bly eller tagpap) foretages.
(3) Tilslutningsflange, rør med kontraspjæld og flexslange tilsluttes.
(4) Tagventilatoren fastgøres til tagfundamentet.
El-tilslutning
El-kabel fra emfang, mærket motor, monteret med forlængerled sammenkobles med med ledning fra tagventilator.
Tag med hældning (max 30° hældning):
(1) Tagfundament fastføres til tag
(2) Vinge på tagfundament er variabel, således at denne kan følge tages hældning.
(3-4) Inddækning (bly, tagpap eller tegl) foretages.
(5) Tilslutningsflange, rør med kontraspjæld og flexslange tilsluttes
(6) Tagventilator fastgøres til tagfundament
El-tilslutning
El-kabel fra emfang, mærket motor, monteret med forlængerled sammenkobles med med ledning fra tagventilator.
Teknisk data:
Type TH 500 TH 800 TH 1300 TH 2000
| Tilslutning (V) | 230 230 | 230 | 230 | ||
| Wattforbrug | 55 | 140 | 170 | 255 | |
| Luftmgd. m3/h v. 0 vs | 500 | 800 | 1100 | 1700 | |
| Hastighed i omdr. | 2450 | 2500 | 2400 | 2480 | |
| Lydniveau (dB) | 50 | 53 | 60 | 63 | |
| Vægt i kg | 3,8 | 5,6 | 11,2 | 17,2 | |
| Kanalstørrrelse | ∅160mm | ∅200 mm | ∅250 mm | ∅315 mm |
Farøvej 30 • 9800 Hjørring • Danmark
Tlf.: 98 92 62 33 • Fax: 98 92 60 04
E-mail: info@thermex.dk
THERMEX SCANDINAVIA AB
