Produkttyp	Inbyggd spiskåpa
Modell	Cave
Märke	Thermex
Installationstyp	Under skåp
Bredd	60 cm (23,6 tum)
Djup	50 cm (19,7 tum)
Höjd (min-max)	15-20 cm (5,9-7,9 tum)
Vikt	12 kg (26,5 lb)
Strömförsörjning	220-240 V, 50 Hz
Motoreffekt	150 W
Antal motorer	1
Fläkthastigheter	3 hastigheter
Maximalt luftflöde	600 m³/h
Ljudnivå (max)	65 dB(A)
Belysning	2 x 20 W halogen (eller LED-ekvivalent)
Filtertyp	Aluminiumfettfilter + tillval kolffilter
Kanal diameter	150 mm (5,9 tum)
Kontrolltyp	Tryckknappar
Energiklass	A
Rengöring	Fettfilter diskmaskinsäkert; kontrollpanel torkas med fuktig trasa
Säkerhet	Termisk avstängning, överhettningsskydd
Tillgång till reservdelar	Filter, lampor, motor tillgängliga från auktoriserad service
Garanti	2 år

Vanliga frågor - Cave Thermex

Hur rengör man fettfiltret?

Ta bort aluminiumfettfiltret och diska det i diskmaskin eller för hand med varmt tvålvatten. Låt det torka helt innan du sätter tillbaka det.

Hur ofta bör jag byta ut kolffiltret?

Vid användning i recirkulationsläge, byt kolffiltret var 3-6:e månad eller när det blir mättat.

Vilken är rätt installationshöjd ovanför spishällen?

För elektriska spishällar, installera minst 65 cm ovanför; för gasspishällar, minst 75 cm ovanför.

Varför suger inte min spiskåpa ordentligt?

Kontrollera om fettfiltret är igensatt, se till att kanalen inte är blockerad och verifiera att motorn är inställd på en högre hastighet.

Kan jag använda den i recirkulationsläge?

Ja, du måste installera ett kolffilter (tillval) och se till att recirkulationssatsen är korrekt monterad.

Hur byter jag glödlampor?

Stäng av strömmen, ta bort lamphöljet och byt ut mot samma typ (t.ex. 20W halogen eller motsvarande LED).

Vad ska jag göra om motorn slutar fungera?

Kontrollera den termiska avstängningen: låt motorn svalna i 30 minuter. Om det fortfarande inte fungerar, kontakta servicecentret.

Är filtret diskmaskinsäkert?

Ja, aluminiumfettfiltret är diskmaskinsäkert. Undvik att använda slipande rengöringsmedel.

Hur återställer jag filterindikatorn?

Vissa modeller har en återställningsknapp; håll den i 3 sekunder. Om inte, se manualen för din specifika modell.

Vilken är ljudnivån vid maximal hastighet?

Ljudnivån är cirka 65 dB(A), liknande en normal konversation.

BRUKSANVISNING Cave Thermex

Serviceafdelingen hos Thermex kan kontaktes med henblik på:

1. Slä av/på lys
2. Slå av/på ettersug
3. Hastighetsindikator
4. Panelindikator
5. PLUSSKNAPP (+)
6. Minusknapp (-)

Ikonene på betjeningspanelet lyser. Lyset i betjeningen slås på så snart viften får strøm. Lyset kan imidlertid slås av hvis knappen «Slå på/av ettersug» holdes inne i ca. 5 sekunder.

UTSUGING

Motoren aktiveres ved å trykke på plusstegnet (+). Motoren starter alltid på hastighet 1.

Användning av fläktkåpan 17

Underhåll och rengöring 19

Service 20

Miljöhänsyn 20

ALLMÄNT

• Fläktkäpan har utvecklats och producerats i enlighet med DS/EN 60335-1.
• Den här fläktkåpan är endast avsedd för användning i privatbostäder. Om den används för andra syften bortfaller reklamationsrätten.
• All installation ska utföras av en utbildad tekniker i överensstämmelse med anvisningarna från Thermex Scandinavia A/S (Thermex) och gällande lagstiftning.
• Thermex avsäger sig allt ansvar för skador som uppstår till följd av felaktig installation, montering, användning eller felaktiga inställningar.

FÖRE MONTERING/DRIFTSÄTTNING

• Kontrollera fläktkåpan beträffande transportskador, fel och brister direkt vid mottagandet.
• Transportskador ska anmälas direkt vid mottagandet till transportfirman och Thermex.
• Fel och brister ska anmälas till Thermex inom 8 dagar efter mottagandet och senast innan montering/drifttagning.

MONTERING

• Fläktkåpan är avsedd för drift vid 230 Volt ±10 % \~ 50 HZ i enlighet med EN 50160
• Anslut fläktkåpan med den påmonterade stickkontakten. OB-SERVERA: Om stickkontakten har jordanslutning ska fläktkåpan anslutas till jord.
• För modeller med extern motor är det viktigt att man INTE använder gemensam nolla vid installation av fläktkåpa och motor, eftersom detta påverkar styrningen av fläktmotorn.
• Vid användning av extern motor från annan leverantör SKA det säkerställas att motorn fungerar tillsammans med den valda fläktkäpan. Annars bortfaller reklamationsrätten för fläktkäpan.
• Anslut inte ström till fläktkåpan förrän monteringen är slutförd.
• Luften får inte ledas ut från fläktkåpan genom rör som används för utsug från apparater, som använder gas eller andra brännbara material – det måste finnas ett separat utsug.
• Nationell lagstiftning, byggregler etc. gällande evakuering av luft ska följas.
• Använd alltid den ursprungliga utsugsdimensionen. Om en mindre utsugsdimension används försämras effekten och ljudnivån ökar.
• Utsuget från fläktkåpan och ut i det fria bör vara så kort som möjligt för att få största möjliga effekt ur fläktkåpan.
• Antalet böjar på utsuget bör minimeras så långt det är möjligt för att fläktkåpan ska få högsta möjliga effekt.
• Thermex rekommenderar att du alltid använder ljud- och kondensisolerad utsugsslang vid genomföring i icke uppvärmda rum.

• Thermex rekommenderar att det vid användning av flexslangar används en ljuddämpare för att minimera ljudnivån.

• Vid användning av flexslang ska du alltid säkerställa att denna är fullständigt utsträckt för att minimera luftmotståndet och därmed uppnå maximal sugförmåga.

• Olika material kräver lika typer av väggpluggar och skruvar. Använd pluggar och skruvar som passar materialet där fläktkåpan ska monteras.
• Om du inte följer monteringsanvisningarna för skruvar och beslag finns risk för elektrisk stöt.
• Minimiavståndet till gasspisar från brännarkant till fläktkåpans undersida MÅSTE vara 65 cm enligt SS-EN 60335-2-31.
• För skåpsmonterade, frihängande och väggmonterade fläktkåpor rekommenderar Thermex att avståndet mellan spishäll och fläktkåpa är mellan 50 cm och 70 cm för att säkerställa maximal sugförmåga.
• Kontrollera alltid det angivna minimiavständet mellan spishäll och fläktkåpa i spisens användarmanual. Om denna manual anger ett större avständ än det som Thermex rekommenderar SKA föreskrifterna för spisen följas.
• För takmonterade modeller rekommenderar Thermex att avständet mellan spishäll och fläktkåpa inte överstiger 3 meter.

ANVÄNDNING AV FLÄKTKÄPAN

• Läs alltid igenom den här anvisningen noggrant INNAN användningen av fläktkåpan påbörjas.
• Spara den här bruksanvisningen för framtida bruk.
• Bryt alltid strömmen till fläktkåpan innan rengöring, underhåll eller reparation.
• Fläktkåpans delar får inte repareras eller bytas ut såvida detta inte anges uttryckligen i bruksanvisningen.
• Alla reparationer måste utföras av behörig tekniker.
• Barn under 8 år, personer med fysiska, psykiska eller motoriska funktionshinder, samt personer som saknar erfarenhet eller kompetens, får inte använda fläktkåpan ensamma. En handledare måste finnas med.
• Barn måste hållas under uppsikt och de får inte leka med fläktkåpan.
• Barn får inte utföra rengöring och underhåll utan uppsikt.
• Fläktkåpan ska rengöras med jämna mellanrum för att säkerställa optimal drift och lång livslängd.
• Fett och dammrester fastnar i filtret och kan antändas vid felaktigt utförd rengöring.
• Fläktkåpan ska rengöras både utvändigt och invändigt för att undvika fettfläckar på väggar eller andra ytor.
• Om fläktkåpan används samtidigt som apparater som använder gas eller andra brännbara material måste rummet ha tillräcklig ventilation.
• Utför ALDRIG flambering under fläktkåpan.
• Fläktkåpans delar kan bli varma när spisen används.

ANVÄNDNING AV FLÄKTKÅPAN

Den här fläktkåpan har:

• LED-belysning
  • 3 hastigheter
• Boostfunktion
• Eftergångstimer

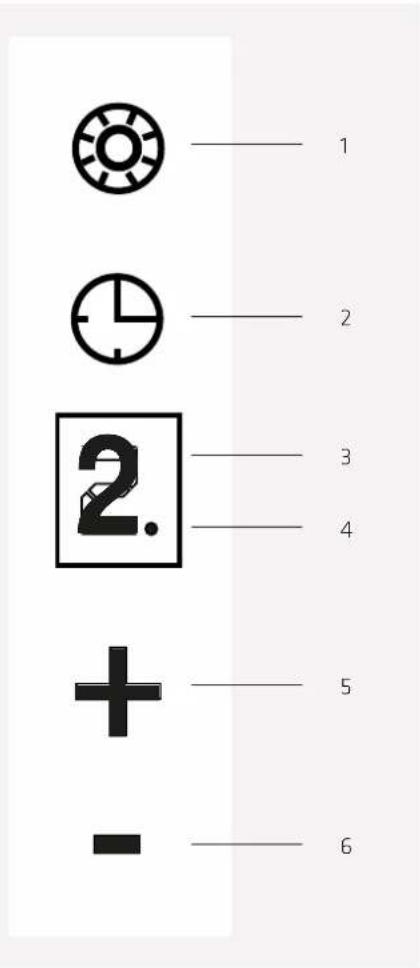

KONTROLLPANEL

1. Tänd/släck belysningen
2. Starta/stoppa eftergångstimer
3. Hastighetsindikator
4. Panelindikator
5. (+)-knapp
6. (-)-knapp

Det är lampor i symbolerna på kontrollpanelen.. Belysningen i kontrollpanelen tänds så snart fläktkåpan ansluts till nätströmmen. Belysningen kan dock släckas genom att man håller in knappen Starta/stoppa eftergångstimer i cirka fem sekunder.

UTSUG

Starta motorn genom att trycka på (+)-knappen. Motorn startar alltid med hastighet 1.

Du ökar hastigheten genom att trycka på (+)-knappen och du sänker hastigheten genom att trycka på (-)-knappen. Hastighetsindikatorn visar vilket steg som motorn körs på.

Om du vill stänga av motorn helt håller du kvar fingret på (-)-knappen tills hastighetsindikatorn visar 0.

BOOSTFUNKTION

Om du väljer steg 4 på fläktkåpan är det en så kallad boostfunktion. Fläktkåpan körs på hastighet 4 i cirka fem minuter, varefter den automatiskt går ner till hastighet 3.

BELYSNING

Fläktkåpans belysning tänds och släcks med knappen tänd/släck belysning.

EFTERGÄNGSTIMER

Eftergångstimer betyder att motorn stannar automatiskt efter ett givet antal minuter från det att funktionen har aktiverats. Eftergångstimern kan vara igång från 10 till 90 minuter och det körs på den valda hastigheten.

Eftergångstimer aktiveras på följande sätt:

• Starta fläktkåpen vid önskad hastighet.
• Tryck på knappen Starta/stoppa eftergångstimer.
• Hastighetsindikatorn blinkar nu med siffran 0.
• Använd knapparna (+) och (-) för att justera den tid som eftergångstimern ska vara aktiv. Om du väljer alternativ 1 körs eftergångstimern i tio minuter. Om du väljer alternativ 2 körs eftergångstimern i 20 minuter osv. Eftergångstimern kan som mest köras i 90 minuter.
• Bekräfta den valda tiden genom att trycka på knappen Starta/stoppa eftergångstimer.
• Hastighetsindikatorn visar nu motorns hastighet och panelindikatorn blinkar för att indikera att eftergångstimern har aktiverats.

Du kan avbryta eftergångstimern i förtid genom att trycka på knappen Starta/stoppa eftergångstimer, eller genom att stänga av fläktkåpan enligt avsnittet UTSUGNING på sidan 7. Om eftergångstimern stoppas kommer panelindikatorn att sluta blinka.

Om du vill reglera eftergångstimerns hastighet efter start använder du knapparna (+) och (-) tills att den önskade hastigheten har ställts in. Panelindikatorn fortsätter blinka och indikerar att eftergångstimern har aktiverats.

RECIRKULATION

Fläktkåpan kan användas för recirkulation. Detta används i kök och vid placeringar där det inte finns möjlighet att evakuera luften. Luften sugs först genom fettfiltret och därefter genom ett filter med aktivt kol som avlägsnar lukt.

OBSERVERA: Två recirkulationsfilter ska användas. Dessa ingår inte i standardleverans av fläktkåpan, men de finns som tillbehör. Artikelnumret för ett recirkulationsfilter är 535.23.0575.9. Glöm inte bort att beställa två recirkulationsfilter.

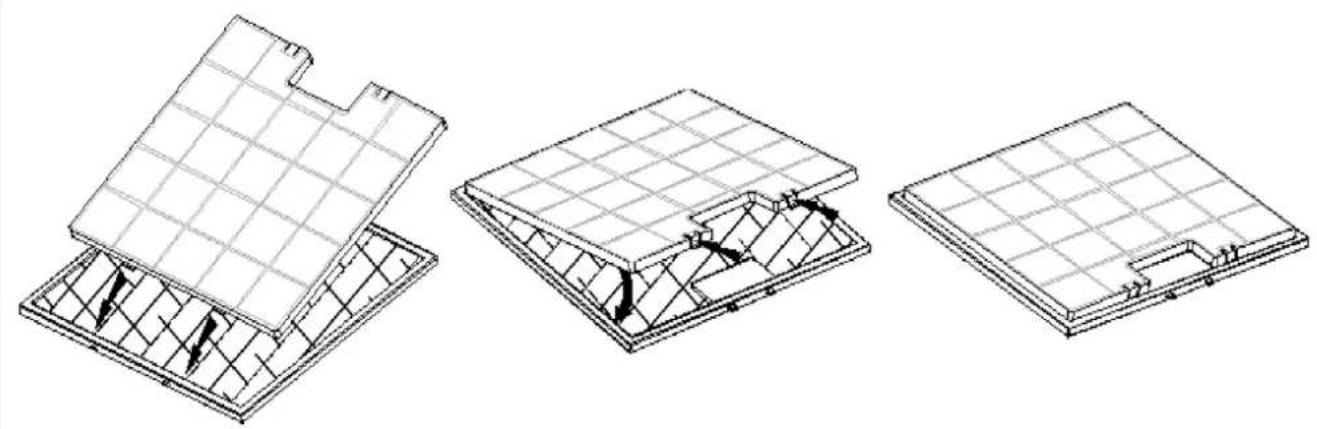

Gör så här för att montera recirkulationsfiltren på stålfiltren:

• Öppna glasluckan.
  • Ta ut stålfiltren.

Montera recirkulationsfiltren på stålfiltren.

• Sätt i filtren i fläktkåpan.
• Stäng glasluckan.

UNDERHÅLL OCH RENGÖRING

• Bryt alltid strömmen före rengöring.
• Fläktkåpan ska rengöras med jämna mellanrum för att säkerställa optimal drift och lång livslängd.
• Fett och dammrester fastnar i filtret och kan antändas vid felaktigt utförd rengöring.
• Fläktkåpan ska rengöras både utvändigt och invändigt för att undvika fettfläckar på väggar eller andra ytor.

DAGLIG RENGÖRING

• För fläktkåpor som är inbyggda i skåp, frihängande eller väggmonterade rekommenderar Thermex att fettfiltret torkas av med en urvriden trasa efter varje matlagning. Det krävs mycket liten arbetsinsats varje dag för att hålla fläktkåpan ren och effektiv.
• Rostfria ytor ska rengöras med en fuktig trasa med diskmedel och efterbehandlas med metallpolish.
• Lackerade ytor ska rengöras med en fuktig trasa och diskmedel. Använd aldrig slipmedel.

RENGÖRING AV FETTFILTER

Fettfiltren ska rengöras efter behov. Thermex rekommenderar att filtret minst rengörs enligt följande intervall, beroende på vilken typ av stekfett som används:

• Stekmargarin – rengör filtret var tredje vecka
• Flytande margarin – rengör filtret varannan vecka
• Olja – rengör filtret en gång i veckan
• Frityrstekning - rengör filtret 2-3 gånger i veckan

Gör så här för att diska fettfiltren:

• Öppna glasluckan
  • Ta bort fettfiltret bakom glasluckan och filtret i botten genom att dra i filtrets läsmekanism och lossa filtret från fläktkåpan.
• Blötlägg filtren i varmt vatten med diskmedel och rengör eventuellt med en mjuk borste.
• Efterskölj med varmt vatten.
• Låt filtren torka på en disktrasa eller liknande.
• Upprepa processen om så behövs.
• Montera filtren igen.

Filtren kan även diskas i diskmaskin. Var dock uppmärksam på att maskindiskmedel kan orsaka missfärgning av filtren. Missfärgning av filtren påverkar inte funktionen.

Om recirkulationsfilter används ska dessa inte diskas utan bytas ut vid behov. Thermex rekommenderar byte av recirkulationsfilter minst 2-4 gånger om året.

SERVICE

Innan du beställer service av din Thermex-fläktkåpa är det viktigt att du har läst monterings- och/eller bruksanvisningen noga. Det säkerställer att Thermex kan ge dig bästa möjliga service.

Serviceavdelningen hos Thermex kan kontaktas när det gäller:

• Teknisk support för montering och installation av din fläktkåpa.
• Precisering av funktioner i din fläktkåpa.
• Servicebegäran under reklamationsrätten för din fläktkåpa.

Innan en servicebegäran under reklamationsrätten ska du alltid bryta strömmen till fläktkåpan i ca 5 minuter. Återanslut därefter strömmen igen för att se om problemet har avhjälpts.

Om felet inte har avhjälpts, bryt strömmen till fläktkåpan i en timme. Om fläkten fortfarande inte fungerar korrekt och punkterna i felsökningssöversikten har gåtts igenom, kontakta serviceavdelningen.

Observera: Vid förfrågningar som rör reklamationsrätt kommer vi att be dig om dokumentationen för ditt köp i form av inköpskvittot. Spara därför alltid ditt kvitto.

Innan begäran om service under reklamationsrätten är det viktigt att ha alla nödvändiga upplysningar till hands:

• Beskrivning av felet
• Modell
• Fläktkäpans typ- och serienummer (anges på typskylten)
• Upplysningar om köpet

Servicebegäran under reklamationsrätten kan ske genom att fylla i serviceformulåret på www.thermex.se/service, där du även kan läsa servicevillkoren.

Förfrågningar gällande teknisk support eller precisering av funktioner kan göras genom att skicka en fråga till [e-mail] eller på tel. [phone].

FELSÖKNINGSÖVERSIKT

PROBLEM MÖJLIG ORSAK LÖSNING
Fläktkåpan fungerar inte	Strömmen är frånslagen	Kontrollera strömförsörjningen till fläktkåpan. Bryt strömmen i ca 5 min. och anslut sedan på nytt för att kontrollera om felet kvarstår.
	Fläktkåpan är inte ansluten till strömförsörjningen.	Kontrollera att fläktkåpan är ansluten till strömförsörjningen. Bryt strömmen i ca 5 min. och anslut sedan på nytt för att kontrollera om felet kvarstår.
Fläktkåpans utsug är inte tillräckligt	Kallrasskyddet är blockerat Kontrollera om något har ramlat ner på kallrasskyddet,eller om spännbandet runt kallrasskyddet är spänt så hårt att spjället inte kan öppnas. Lossa spännbandet eller ta bort föremålet som kallrasskyddet är blockerat.
	Utsuget är klämt eller blockerat.	Kontrollera att utsuget inte är klämt eller blockerat. Åtgärda vid behov.
	Filtren är smutsiga och tilltäpptta. Kontrollera att filtren är rena och rengör vid behov, se avsnittet om rengöring och underhåll i denna bruksanvisning.

MILJÖHÄNSYN

EMBALLAGE

Emballaget ska bortskaffas i enlighet med gällande regler för avfallshantering.

BORTSKAFFANDE AV FLÄKTKÅPAN

Symbolen på produkten eller den medföljande dokumentation anger att denna produkt inte får bortskaffas som hushållsavfall, utan ska lämnas in på närmaste återvinningscentral för elektrisk och elektronisk utrustning.

22 THERMEX CAVE B 540235191210082018
