Plan 252 - Köksfläkt Thermex - Gratis bruksanvisning och manual

Produkttyp	Spisfläkt
Märke	Thermex
Modell	Plan 252
Bredd	60 cm
Djup	30 cm
Höjd	15 cm
Vikt	10 kg
Strömförsörjning	220-240 V, 50 Hz
Maximal utsugningskapacitet	600 m³/h
Ljudnivå (max)	60 dB
Energiklass	A
Avluftningstyp	Kanalsystem / Recirkulation
Kontrolltyp	Elektroniska tryckknappar
Belysning	LED, 2 x 1,5 W
Fettfilter	Aluminium, tvättbart
Kolfilter (valfritt)	Ja, byt var 3-6 månader
Installationstyp	Inbyggd
Underhåll	Rengör fettfilter månatligen; byt kolfilter om recirkulation
Säkerhet	Koppla bort ström före rengöring; håll borta från barn
Reservdelar finns	Fettfilter, kolfilter, LED-lampor, motor

Vanliga frågor - Plan 252 Thermex

Hur installerar jag Thermex Plan 252 fläkten?

Installationen bör utföras av en kvalificerad fackman. Se till att fläkten är säkert monterad ovanför kokytan på rekommenderad höjd (65-75 cm för gas, 55-65 cm för el). Anslut till elnätet och, om den är kanalansluten, fäst avgasröret till en yttre ventil.

Hur rengör jag fettfiltret?

Ta bort aluminiumfettfiltret och tvätta det för hand med varmt vatten och ett milt rengöringsmedel. Alternativt kan du rengöra det i diskmaskinen på låg temperatur. Låt det torka helt innan det sätts tillbaka.

Hur ofta bör jag byta kolfiltret?

Om du använder recirkulationsläge, byt kolfiltret var 3:e till 6:e månad, eller när det blir mättat och mindre effektivt. Filtret kan inte tvättas.

Vad ska jag göra om fläkten inte suger ordentligt?

Kontrollera först om fettfiltret är rent. Se även till att kanalen inte är blockerad. För recirkulationsläge, kontrollera att kolfiltret inte är igensatt. Om problemet kvarstår, kontakta kundtjänst.

Kan jag använda fläkten utan kolfilter?

Ja, om fläkten är ansluten till en yttre kanal (kanalsystem). Kolfiltret behövs endast för recirkulationsläge för att ta bort lukter.

Hur byter jag LED-lampan?

Stäng av strömmen, försiktigt bänd ut den gamla lampan ur hållaren med en platt skruvmejsel (om det behövs), och sätt sedan i en ny LED-lampa av samma typ och wattal (t.ex. 1,5 W). Sätt tillbaka locket.

Varför låter min fläkt mer än vanligt?

Överdrivet ljud kan bero på ett smutsigt filter, lös installation eller en blockering i kanalen. Rengör filtren och kontrollera om det finns vibrationer. Dra åt eventuella lösa skruvar om möjligt.

Var kan jag köpa reservdelar?

Reservdelar som filter, lampor och motorer kan beställas från Thermex auktoriserade återförsäljare eller direkt från tillverkarens webbplats. Använd modellnumret Plan 252 för korrekta delar.

Hur återställer jag fläkten efter rengöring?

Thermex Plan 252 har ingen specifik återställningsfunktion. Efter rengöring, återanslut strömmen så fungerar fläkten som vanligt. Om det finns en filtermättnadsindikator, se manualen för återställningsinstruktioner.

Vilken garantiperiod gäller för denna fläkt?

Standardgarantin för Thermex-produkter är vanligtvis 2 år från inköpsdatum. Detta kan dock variera beroende på land. Registrera din produkt för att förlänga garantitäckningen.

BRUKSANVISNING Plan 252 Thermex

Säkerhetsföreskrifter.... 3

Användning 4

Service och garanti 6

Elektrisk installation.... 31

Installation.... 33

Injustering av luftflöden.... 35

KÄYTTÖOHJE

Läs noga igenom denna bruks- och monteringsanvisning, i synnerhet säkerhetsföreskrifterna, innan du installerar och börjar använda produkten.

Spara bruksanvisningen för senare användning eller till den som eventuellt övertar produkten efter dig.

Gör produkten strömlös innan all form av rengöring och skötsel.

§ Avledning av utblåsningsluften skall utföras i enlighet med föreskrifter utfärdade av berörd myndighet.
§ Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökgaser från t ex gas- eller braskaminer, ved- eller oljepannor etc.
§ Avståndet mellan spis och produkt måste vara minst 44 cm. Vid gasspis ökas avståndet till 65 cm. Om högre monteringshöjd rekommenderas av gas-spisens tillverkare ska hänsyn tas till detta. OBS! Om produkten är utrustad med spislarm eller spisvakt får den inte mon-teras över gasspis. Se separat anvisning.
§ Att flambera under produkten är inte tillåtet.

§ För att undvika att fara uppstår ska fast installation, utbyte av sladdställ eller annan typ av anslutning utföras av behörig fackman.
§ Tillräckligt med luft måste tillföras rummet när produkten används samtidigt med produkter som använder annan energi än el-energi, t ex gas-spis, gas- eller braskaminer, ved- eller oljepannor etc.
§ Produkten kan användas av barn från 8 år och personer med nedsatt mental, sensorisk eller fysisk förmåga, eller brist på erfarenhet och kunskap, om de informeras om hur produkten är avsedd att användas.
§ Barn skall inte leka med produkten. Rengöring och underhåll av produkten skall inte utföras av barn utan tillsyn.
§ Åtkomliga delar av produkten kan bli heta i samband med matlagning.
§ Risken för brandspridning ökar om inte rengöring sker så ofta som anges.

OBS! Byggherren ansvarar för att installationen blir korrekt och att gällande byggregler är uppfyllda.

ALLMÄN INFORMATION

Produkten är utrustad med LED-belysning 6,5 W, aluminiumfilter och Easy Clean.

FUNKTION

Fig.1

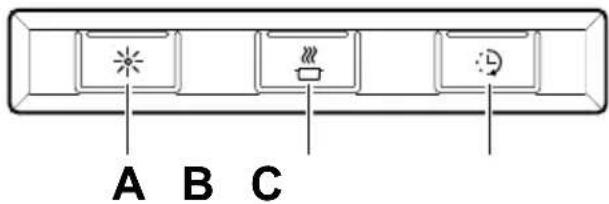

A. Belysning.
B. Spjällfunktion. Öppna/stäng.
C. 1. Förlängning av timer (+30 minuter). 2. Filtervakt. Om filtervakten är aktive- rad (se programmering nedan) börjar dioden blinka när det är dags att rengöra filtret. Efter rengöring, håll inne knapp C i 2 sekunder så återställs systemet.

Spjället stängs automatiskt efter max 60 minuter eller genom att trycka en andra gång på knapp B.

Låt gärna spjället vara öppet en stund före och efter matlagning, för att hindra att os sprids i rummet.

Produkten är utrustad med en filtervakt. För att aktivera/avaktivera filtervakten, se nedan.

Programmering

1. Öppna programmering: Håll in knapp A och B i 3 sekunder så att båda blinkar gånger. Programmeringsläget är då aktivt i 30 sekunder.

2. Välj funktion: Tryck på knapp för vald funktion för att aktivera/avaktivera funktionen.

Knapp Funktion
C Filtervakt

Dioden på knappen lyser då funktionen är aktiverad.

1. Spara programmering: Håll in knapp A och B i 3 sekunder. Knapp A och B blinkar 2 gånger för att verifiera att programmeringen är sparad.

Obs!

Om produkten är utrustad med spislarm eller spisvakt, se separat anvisning.

SKÖTSEL OCH UNDERHÅLL

Rengöring filter

Spiskåpan torkas av med våt trasa och diskmedel. Filtren ska rengöras minst varannan månad vid normal användning. Rengör oftare vid intensiv användning.

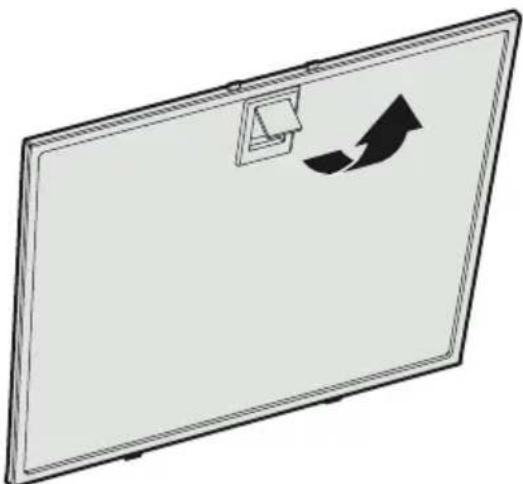

Ta bort fettfiltret genom att öppna snäppet, Fig.2.

3 Hantera filtret försiktigt, var noga med att inte bocka det.

Blötlägg filtret i varmt vatten blandat med diskmedel. Filtret kan även diskas i maskin. Sätt tillbaka fettfiltret efter rengöring, se till att det snäpper fast ordentligt.

Rengöring övriga delar

Insidan av spiskåpan samt spjället ska ren-göras minst två gånger per år.

Spjället rengörs ordentligt med våt trasa och diskmedel i både öppet och stängt läge. Hantera spjället försiktigt.

BYTE AV LED-BELYSNING

Belysningen måste bytas ut mot en motsvarande specialarmatur från tillverkaren eller dess serviceagent.

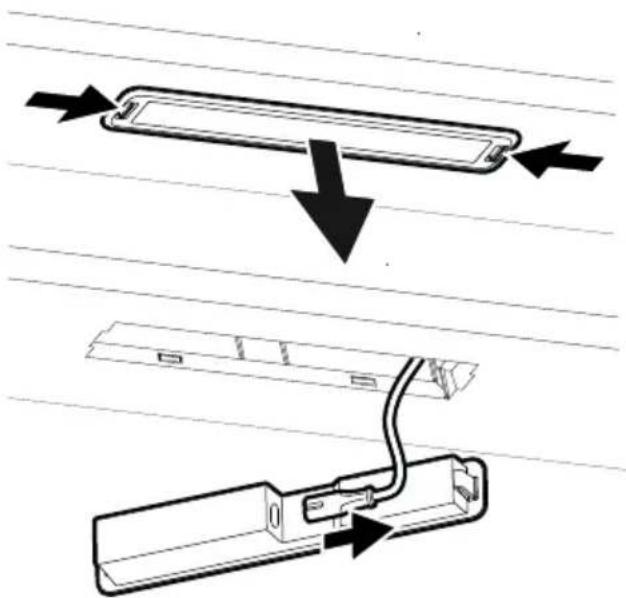

Belysningen lossas genom att trycka in snäppena från sidorna och dra armaturen rakt ned så att belysningskabeln blir åtkomlig. Fig.3.

FELSÖKNING

Kontrollera att säkringen är hel. Prova alla funktioner för att säkerställa vad som inte fungerar. Prova först att göra produkten strömlös och starta om den igen.

Kontrollera att anslutningsslangen är sträckt närmast anslutningen.

Obs!

Om produkten är utrustad med spislarm eller spisvakt, genomför felsökning enligt instruktioner, se separat anvisning.

SERVICE

Fig.4

Innan du kontaktar service, kontrollera märkskylten och notera FUN-nr, S/N-nr och tillverkningsdatum för produkten.

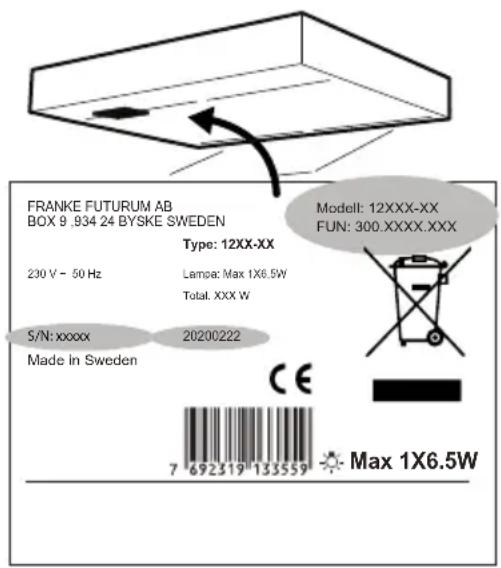

Märkskylten är placerad på vänster sida under filter/underplåt.

Kontakta Thermex Scandinavia AB tel. [phone]

De kan hjälpa till att åtgärda felet eller anvisa till närmaste servicefirma för snabb och bra service.

Produkten omfattas av gällande branchbestämmelser.

MILJÖ

De huvudsakliga råmaterialen som används i produkten är:

• Metaller: rostfri plåt, galvaniserad plåt, zink, aluminium
• Plaster: polypropen, polyamid, polycarbonat, polybutylentereftalat (PBT)
• Glas

Samtliga ingående komponenter uppfyller RoHS-direktivet.

EMBALLAGE- OCH PRODUKTÄTERVINNING

Emballaget ska lämnas in på närmaste miljöstation för återvinning.

Symbolen anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter, sophämtningstjänst eller affären där du köpte varan.

Lysdioden på knappen lyser när funksjonen er aktivert.

Elektrisk anslutning till 230 V\~ med skyddsjord.

Max anslutningseffekt för stylledare, 900 W vid 230 V.

Produkten levereras med sladd och jordad stickpropp för anslutning till jordat vägguttag samt styrledare för anslutning till extern enhet alternativt aggregat.

Vägguttaget ska vara åtkomligt efter installation.

Om anslutningskabeln skadas måste den bytas ut mot en motsvarande specialkabel från tillverkaren eller dess serviceagent.

SV OBS! Injustering av spjäll skall utföras av behörig fackman.

Spjällinställning: Justering av luftflöden görs med hjälp av spjället. Spjället blir åtkomligt för justering genom att ta bort filtret.

Öppna spjället genom att trycka på knapp B. Lossa stoppklacken G genom att vrida den ett halvt varv, (torx 10). För stoppklacken i önskat läge. Markeringarna på spjället motsvarar värden i diagrammet "Grundflöde", se efterföljande sidor. Markeringen på bilden motsvarar läge G7 i diagrammet. Lås stoppklacken.

OBS! Kontrollera noga att klacken är ordentligt låst! Stäng spjället genom att trycka på knapp B på manöverpanelen. Mät trycket, Pm, i mätuttaget A och kontrollera att önskat grundflöde erhållits.

EN Basic ventilation
