Plan 252 - Emhætte Thermex - Gratis brugsanvisning og manual

Produkttype	Emhætte
Mærke	Thermex
Model	Plan 252
Bredde	60 cm
Dybde	30 cm
Højde	15 cm
Vægt	10 kg
Strømforsyning	220-240 V, 50 Hz
Maksimal udsugning	600 m³/h
Støjniveau (max)	60 dB
Energiklasse	A
Udsugningstype	Kanal / Recirkulation
Betjeningstype	Elektroniske trykknapper
Belysning	LED, 2 x 1.5 W
Fedtfilter	Aluminium, vaskbart
Kulfilter (valgfri)	Ja, udskift hver 3-6 måneder
Installationstype	Indbygget
Vedligeholdelse	Rens fedtfilteret månedligt; udskift kulfilteret ved recirkulation
Sikkerhed	Afbryd strømmen før rengøring; hold væk fra børn
Reservedele tilgængelige	Fedtfiltere, kulfiltere, LED-pærer, motor

Ofte stillede spørgsmål - Plan 252 Thermex

Hvordan installerer jeg Thermex Plan 252 emhætten?

Installationen bør udføres af en kvalificeret fagperson. Sørg for, at emhætten er sikkert monteret over kogepladen i den anbefalede højde (65-75 cm for gas, 55-65 cm for elektrisk). Tilslut til netstrømmen, og hvis den er kanalført, tilslut udsugningsslangen til en ekstern aftræk.

Hvordan rengør jeg fedtfilteret?

Fjern aluminiumsfedtfilteret og vask det i hånden med varmt vand og mildt rengøringsmiddel. Alternativt kan du rengøre det i opvaskemaskinen ved lav temperatur. Lad det tørre helt, før det sættes tilbage.

Hvor ofte skal jeg udskifte kulfilteret?

Hvis du bruger recirkulationstilstand, skal du udskifte kulfilteret hver 3. til 6. måned, eller når det bliver mættet og mindre effektivt. Dette filter kan ikke vaskes.

Hvad skal jeg gøre, hvis emhætten ikke udsuger ordentligt?

Først skal du kontrollere, om fedtfilteret er rent. Sørg også for, at kanalen ikke er blokeret. For recirkulationstilstand skal du kontrollere, at kulfilteret ikke er tilstoppet. Hvis problemet fortsætter, kontakt kundeservice.

Kan jeg bruge emhætten uden kulfilter?

Ja, hvis emhætten er tilsluttet en ekstern kanal (kanalført tilstand). Kulfilteret er kun nødvendigt til recirkulationstilstand for at fjerne lugt.

Hvordan skifter jeg LED-pæren?

Sluk for strømmen, løs den gamle pære forsigtigt fra holderen med en flad skruetrækker (om nødvendigt), og indsæt derefter en ny LED-pære af samme type og wattstyrke (f.eks. 1,5 W). Sæt dækslet på igen.

Hvorfor larmer min emhætte mere end normalt?

For meget støj kan skyldes et snavset filter, løs installation eller en blokering i kanalen. Rens filtrene og kontroller for vibrationer. Spænd eventuelle løse skruer, hvis muligt.

Hvor kan jeg købe reservedele?

Reservedele som filtre, pærer og motorer kan bestilles fra Thermex autoriserede forhandlere eller direkte fra producentens hjemmeside. Brug modelnummer Plan 252 til korrekte dele.

Hvordan nulstiller jeg emhætten efter rengøring?

Thermex Plan 252 har ikke en specifik nulstillingsfunktion. Efter rengøring skal du blot genoprette strømmen, så fungerer emhætten normalt. Hvis der findes en filterindikator, henvises til manualen for nulstillingsinstruktioner.

Hvad er garantiperioden for denne emhætte?

Standardgarantiperioden for Thermex-produkter er typisk 2 år fra købsdatoen. Dette kan dog variere efter land. Registrer dit produkt for at udvide garantidækningen.

BRUGSANVISNING Plan 252 Thermex

Sikkerhedsforskrifter 12

Betjening 13

Justering af luftmængde....35

GEBRUIKSAANWIJZING

Gennemlæs denne betjenings- og monteringsvejledning grundigt, især sikkerhedsforskrifterne, før du installerer og bruger produktet.

Gem betjeningsvejledningen til se- nere brug, eller giv den videre, hvis en anden overtager produktet fra dig.

Afbryd altid strømmen til produktet før rengøring og pleje.

§ Udledning af udgangsluft skal ske i henhold til forskrifter fra respektive myndigheder.

§ Udgangsluften må ikke ledes ind i røgkanaler, som anvendes til udledning af røggas fra f. eks. gaskaminer, brændeovne eller oliefyr m.m.

§ Afstand mellem komfur og produkt skal være mindst 44 cm. Ved gaskomfur øges højden til 65 cm. Hvis gaskomfurets producent anbefaler højere monteringsafstand, skal dette respekteres. OBS! Hvis produktet er udstyret med komfuralarm eller komfurvagt må det ikke monteres over gaskomfur.

Se separat vejledning.

§ Det er ikke tilladt at flambere under produktet.

§ For at undgå, at der opstår farer, skal faste installationer, udskiftning af ledning eller anden form for tilslutning udføres af en fagligt kyndig person.

§ Der skal være tilstrækkelig ventilation i rummet, når produktet bruges sammen med produkter, der anvender anden energi end elektricitet, f.eks. gaskomfur, gasovn, bræn-deovn, oliefyr m.m.

§ Produktet kan anvendes af børn fra 8 år, personer med nedsat mental, sensorisk eller fysisk funktion samt personer uden erfaring med og viden om produktet, hvis de informeres om, hvordan produktet skal anvendes.

§ Børn må ikke lege med produktet. Produktet må ikke rengøres eller vedligeholdes af børn uden opsyn.

§ Tilgængelige dele af produktet kan blive varme under madlavning.

§ Risikoen for brandspredning øges, hvis emhætten ikke rengøres som angivet.

OBS! Bygherren er ansvarlig for, at installationen udføres korrekt, og at gældende bygningsregler overholdes.

GENERELLE OPLYSNINGER

Produktet er udstyret med LED-belysning ved 6,5 W, aluminiumsfilter og Easy Clean.

FUNKTION

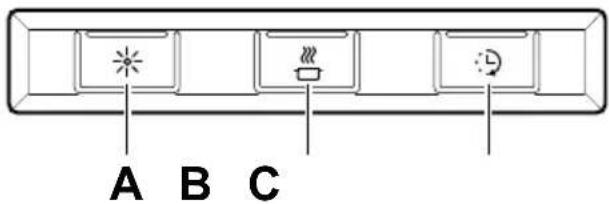

Fig. 1

A. Belysning. B. Spjældfunktion. Åbning/lukning. C. 1. Forlængelse af timer (+ 30 minutter). 2. Filteralarm. Hvis filteralarmen er aktiveret (se programmering nedenfor), be-gynder LED'en at blinke, når det er tid at rengøre filteret. Hold knap C inde i 2 sekunder efter rengøringen for at nulstille systemet.

Spjældet lukkes automatisk efter maks. 60 minutter eller ved tryk igen på knappen B. Lad gerne spjældet være åbent lidt tid før og efter madlavningen for at forhindre spredning af mados i rummet.

Produktet er udstyret med en filteralarm. For at aktivere/deaktivere filteralarmen, se nedenfor.

Programmering

1. Åbne programmering. Hold knap A og B inde i 3 sekunder, så de begge blinker 3 gange. Programmeringstilstanden er nu aktiv i 30 sekunder.

2. Vælg funktion: Tryk på knap for valgt funktion for at aktivere/deaktivere funktionen.

Knap Funktion

C Filteralarm

Dioden på knappen lyser, när funktionen er aktiveret.

1. Gem programmering: Hold knap A og B inde i 3 sekunder. Knap A og B blinker 2 gange for at bekræfte, at programmeringen er gemt.

Obs!

Se separat vejledning, hvis produktet er udstyret med komfuralarm eller komfurvagt.

PLEJE OG VEDLIGEHOLDELSE

Rengøring af filter

Emhætten tørres af med en fugtig klud og opvaskemiddel. Filtrene skal rengøres mindst hver anden måned ved normal brug. Rengør oftere ved hyppig anvendelse.

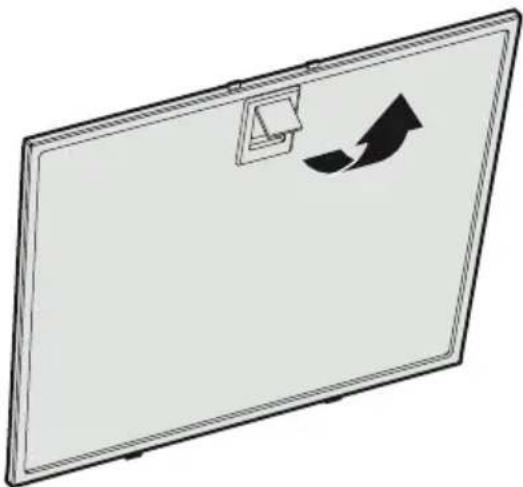

Fjern fedtfilteret ved at åbne låsenFig. 2. Håndtér fedtfilteret med forsigtighed, og undgå at bøje det.

Læg filteret i varmt vand tilsat opvaskemiddel. Filteret kan også vaskes i opvaskemaskine.

Monter fedtfilteret igen efter rengøring. Sørg for, at det klikker på plads.

Emhætten og spjældet skal rengøres indvendigt mindst to gange årligt.

Spjældet rengøres grundigt med en våd klud og opvaskemiddel i både åben og lukket position. Spjældet håndteres forsigtigt.

UDSKIFTNING AF LED-BELYSNING

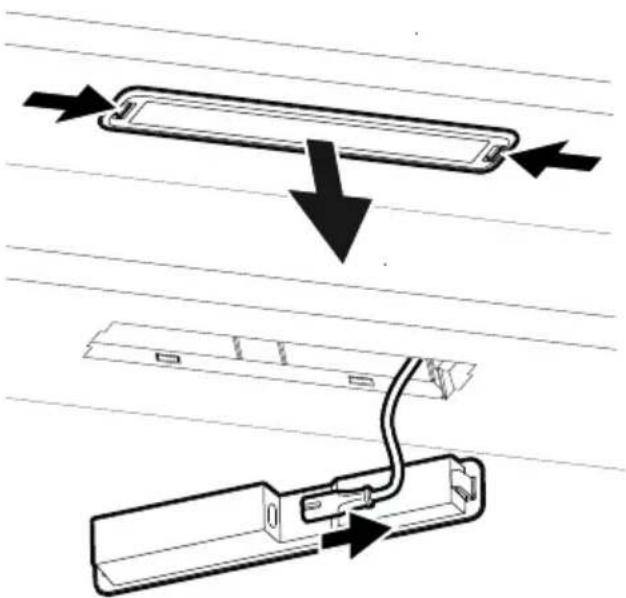

Fig. 3 Belysningen skal udskiftes med et tilsvaren- de specialarmatur fra producenten eller dennes serviceagent.

Belysningen løsnes ved at trykke låsene ind fra siderne og trække armaturet lige ned, så belysningskablet bliver tilgængeligt. Fig. 3.

FEJLFINDING

Kontrollér sikringen. Afprøv alle funktionerne for at se, hvad der ikke fungerer. Prøv først at slukke for strømmen, og start produktet igen.

Kontrollér, at tilslutningsslangen er udstrakt nærmest tilslutningen.

Obs!

Foretag fejlfinding i henhold til instruktionerne, hvis produktet er udstyret med komfuralarm eller komfurvagt. Der henvises til separat vejledning.

SERVICE

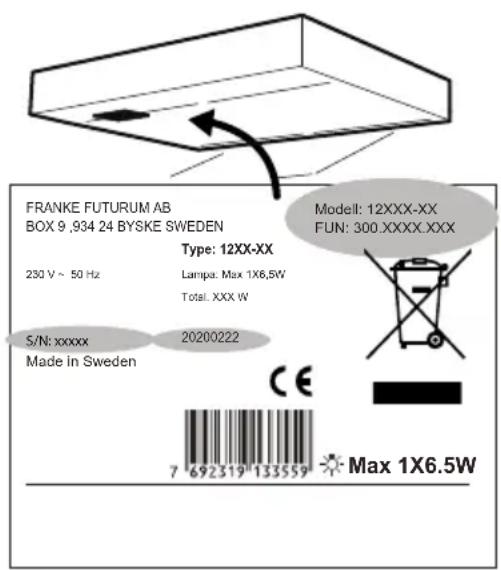

Fig. 4

Før du kontakter service, bedes du kontrollere typeskiltet og notere FUN-nr., S/N-nr. og fremstillingsdato for produktet.

Typeskiltet er placeret på venstre side under filter/bundplade.

Kontakt Thermex Scandinavia AB

tlf. [phone]

De kan hjælpe med fejlfinding eller henvise til nærmeste servicefirma for hurtig og god service.

Produktet er omfattet af gældende branchebestemmelser.

MILJ∅

De vigtigste råmaterialer, der bruges i produktet, er:

• Metaller: rustfrit stål, galvaniseret plade, zink, aluminium
• Plast: polypropylen, polyamid, polykarbonat, polybutylenterephthalat (PBT)
• Glas

Samtlige indgående komponenter er i overensstemmelse med RoHS-direktivet.

EMBALLAGE- OG PRODUKTGENBRUG

Emballage skal indleveres til genbrugsstation for genanvendelse.

Symbolet angiver, at produktet ikke må håndteres som husholdningsaffald. Det skal i stedet indleveres til genbrugsstation for genanvendelse af el- og elektronikkomponenter. Ved at sikre korrekt håndtering medvirker du til at forebygge eventuelle negative miljø- og sundhedseffekter, der kan opstå ved bortskaffelse som almindeligt affald. For yderligere oplysninger om genbrug bør du kontakte de lokale myndigheder, renovationsselskabet eller forretningen, hvor varen er købt.

Produktet er utstyrt med filtervakt. Se ne- denfor hvordan du aktiverer/deaktiverer filtervakten.

Programmering

Produktet leveres med kabel og jordforbundet stik for tilslutning til jordforbundet stikkontakt samt styrekabel for tilslutning til ekstern enhed. Stikkontakten skal være tilgængelig efter installationen.

Hvis et tilslutningskabel beskadiges, skal det udskiftes med et tilsvarende specialkabel fra producenten eller dennes serviceagent.

ELEKTRISCHE INSTALLATIE

Maks. tilslutningseffekt for hovedledning, 900 W ved 230 V.

Produktet leveres med ledning og et jordet støpsel beregnet på et jordet stikkontakt samt hovedledning for tilkobling til ekstern enhet, alternativt til aggregat.

Hvis tilkoblingskabelen skades, må den skiftes ut med en tilsvarende spesialkabel fra produsenten eller deres serviceagent.

DA OBS! Justering af spjæld skal udføres af en fagkyndig person.

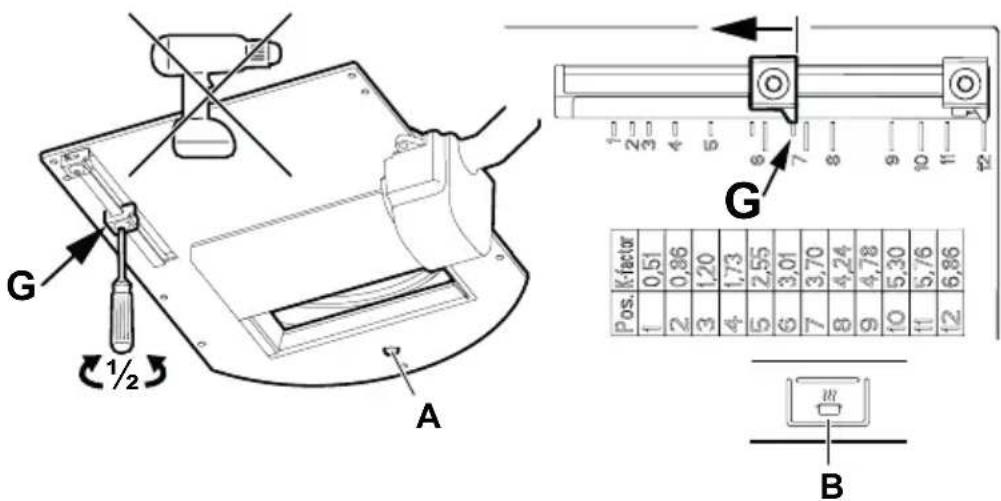

Spjældindstilling: Justering af luftmængde sker på spjældet. Spjældet bliver tilgængeligt for justering ved at fjerne filteret.

Åbn spjældet ved at trykke på knap B. Løsn justeringsstoppet G ved at dreje den en halv omdrejning (torx 10). Sæt justeringsstoppet i den ønskede position. Markeringerne på spjældet svarer til værdierne i diagrammet "Grundventilation", se de følgende sider. Markeringen på billedet svarer til position G7 i diagrammet. Lås justeringsstoppet. OBS! Kontrollér nøje, at lasken er ordentligt låst! Luk spjældet ved at trykke på knap B på betjeningspanelet. Mål trykket, Pm, i målerudtag A, og kontrollér, at den ønskede luftmængde er opnået.
