Cave - Campana extractora Thermex - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora integrada
Modelo	Cave
Marca	Thermex
Tipo de instalación	Bajo armario
Ancho	60 cm (23.6 pulgadas)
Fondo	50 cm (19.7 pulgadas)
Altura (mín-máx)	15-20 cm (5.9-7.9 pulgadas)
Peso	12 kg (26.5 libras)
Alimentación eléctrica	220-240 V, 50 Hz
Potencia del motor	150 W
Número de motores	1
Velocidades del ventilador	3 velocidades
Caudal máximo	600 m³/h
Nivel de ruido (máx)	65 dB(A)
Iluminación	2 x 20 W halógeno (o equivalente LED)
Tipo de filtro	Filtro de grasa de aluminio + filtro de carbón opcional
Diámetro de conducto	150 mm (5.9 pulgadas)
Tipo de control	Botones pulsadores
Clase energética	A
Limpieza	Filtro de grasa apto para lavavajillas; panel de control limpiar con paño húmedo
Seguridad	Corte térmico, protección contra sobrecalentamiento
Disponibilidad de repuestos	Filtros, bombillas, motor disponibles en servicio autorizado
Garantía	2 años

Preguntas frecuentes - Cave Thermex

¿Cómo limpiar el filtro de grasa?

Retire el filtro de grasa de aluminio y lávelo en el lavavajillas o a mano con agua tibia y jabón. Déjelo secar completamente antes de volver a instalarlo.

¿Con qué frecuencia debo reemplazar el filtro de carbón?

Si se usa en modo de recirculación, reemplace el filtro de carbón cada 3-6 meses o cuando se sature.

¿Cuál es la altura de instalación correcta sobre la placa?

Para placas eléctricas, instale al menos 65 cm por encima; para placas de gas, al menos 75 cm por encima.

¿Por qué mi campana no extrae correctamente?

Verifique si el filtro de grasa está obstruido, asegúrese de que el conducto no esté bloqueado y compruebe que el motor esté configurado a una velocidad más alta.

¿Puedo usarla en modo de recirculación?

Sí, necesita instalar un filtro de carbón (accesorio opcional) y asegurarse de que el kit de recirculación esté correctamente montado.

¿Cómo cambio las bombillas?

Apague la corriente, retire la cubierta de la bombilla y reemplácela con el mismo tipo (p. ej., halógeno de 20 W o LED equivalente).

¿Qué debo hacer si el motor deja de funcionar?

Verifique el corte térmico: deje que el motor se enfríe durante 30 minutos. Si aún no funciona, comuníquese con el centro de servicio.

¿El filtro es apto para lavavajillas?

Sí, el filtro de grasa de aluminio es apto para lavavajillas. Evite usar limpiadores abrasivos.

¿Cómo restablecer el indicador de filtro?

Algunos modelos tienen un botón de reinicio; manténgalo presionado durante 3 segundos. Si no, consulte el manual de su modelo específico.

¿Cuál es el nivel de ruido a máxima velocidad?

El nivel de ruido es de aproximadamente 65 dB(A), similar a una conversación normal.

MANUAL DE USUARIO Cave Thermex

Empleo de la campana 29

Mantenimiento y limpieza 31

Servicio

32

Cuidado del medio ambiente 32

ADVERTENCIA GENERAL

• El extractor ha sido fabricado según la norma DS/EN 60335-1
• Este extractor está destinado exclusivamente al uso doméstico. Si se utiliza para otros fines quedará anulada la garantía.
• La instalación deberá efectuarla personal técnico capacitado de acuerdo a las indicaciones ofrecidas por Thermex Scandinavia A/S (Thermex) y a la legislación pertinente.
• Thermex no se responsabiliza de daños provocados por una mala instalación, montaje, uso o configuración.

ANTES DEL MONTAJE Y USO

• Al recibir el extractor, compruebe que esté completo y no tenga daños causados por el transporte.
• En caso de daños causados durante el transporte, informe a la empresa transportista y a Thermex.
• Otros fallos o faltas deberán comunicarse a Thermex antes de ocho días de la fecha de recibo y en todo caso antes del montaje y uso.

MONTAJE

• El extractor está indicado para su uso a 230 Voltios ±10% \~ 50 HZ de acuerdo con EN 50160
• Conecte el extractor con el enchufe que se incluye. ATENCIÓN Si el enchufe tiene conexión a tierra, el extractor DEBERÁ conectarse a tierra.
• En modelos con motor externo NO se debe emplear el mismo cero al instalar el extractor y el motor, puesto que esto afectaría al control.
• Si se emplea un motor externo de otro proveedor DEBERÁ asegurarse que sea compatible con el extractor. De otro modo se pierde el derecho de reclamación relativo al extractor.
• No conecte el extractor a la corriente antes de terminar la instalación.
• Para la salida de aire del extractor no deberá emplearse un conducto por el que circule gas u otros fluidos inflamables. La salida deberá ocurrir a través de un conducto separado.
• Se deberá respetar la legislación pertinente tanto a nivel nacional como específicamente aplicable a edificios y salidas de aire.
• Respete siempre la dimensión original del tiro. Si se reduce el tamaño del tiro se pierde capacidad y aumenta el nivel de ruido.
• El conducto desde extractor hasta el exterior deberá ser lo más corto posible para que el extractor sea lo más efectivo posible.
• Hay que reducir el número de curvaturas del conducto para que el extractor sea lo más efectivo posible.
• Thermex recomienda siempre el uso de conductos extractores aislados contra ruido y humedad en habitaciones no calefactadas.
• Thermex recomienda emplear un amortiguador de ruido si se utilizan conductos flexibles.

• Si se emplea un conducto flexible, hay que asegurarse de que está extendido para reducir al mínimo la resistencia del aire y obtener así un mejor rendimiento

• El tipo de tacos y tornillos depende del tipo de material. Utilice tacos y tornillos adecuados para el material sobre el que va a montar el extractor.

• En caso de no seguir las indicaciones de montaje de tornillos y protectores, podría provocarse una sacudida eléctrica.
• La distancia mínima desde el borde de una cocina de gas hasta la parte inferior del extractor es de 65 cm de acuerdo con EN 60335-2-31.
• Para extractores integrados en armarios, colgantes o montados en pared, Thermex recomienda que la distancia entre la placa de cocina y el extractor sea de entre 50 y 70 cm para asegurar la máxima eficacia.
• Compruebe siempre la distancia mínima indicada en las instrucciones de la placa de cocina para esta y el extractor. SI la distancia indicada es mayor a la que recomienda Thermex, DEBERÁ seguir las instrucciones de la placa de cocina.
• Para modelos integrados en el techo, Thermex recomienda que la distancia entre la placa de cocina y el extractor no supere los 3 m.

EMPLEO DEL EXTRACTOR

• Lea siempre estas instrucciones detenidamente ANTES de utilizar el extractor.
• Guarde las instrucciones para posibles consultas posteriores.
• Interrumpa el suministro eléctrico del extractor antes de emprender cualquier operación de mantenimiento o reparación.
• No repare ni sustituya ninguna parte del extractor si no se indica expresamente en las instrucciones de uso.
• Toda operación de reparación deberá ser efectuada por personal capacitado.
• Los niños menores de ocho años, las personas con minusvalías físicas, psíquicas o sensoriales, y las personas sin la experiencia o el conocimiento necesarios no deberán operar el extractor, a no ser que lo hagan bajo supervisión o que hayan recibido la instrucción necesaria para garantizar su seguridad.
• Vigile que los niños no jueguen con el extractor.
• Los niños pueden realizar operaciones de limpieza y mantenimiento bajo supervisión.
• Hay que limpiar a fondo el extractor para garantizar un funcionamiento óptimo y una larga vida útil.
• El filtro acumula grasa y suciedad, por lo que puede prender fuego si no se limpia.
• Hay que limpiar el extractor por dentro y por fuera para evitar manchas de grasa en la pared y otras superficies.
• Si el extractor se emplea junto con aparatos que funcionen mediante gas u otros materiales inflamables, se debe asegurar una buena ventilación del lugar.
• No flambear NUNCA debajo del extractor.
• Algunas partes del extractor podrían calentarse al utilizar la placa de cocina.

EMPLEO DE LA CAMPANA

Este extractor tiene:

• Luz LED
• Tres velocidades
• Panel de mandos touch control
• Función turbo
• Temporizador

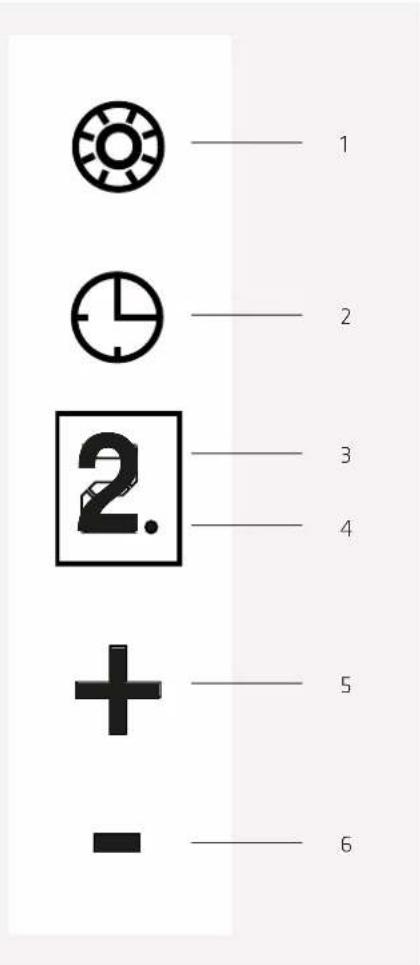

PANEL DE CONTROL

1. Encendido/apagado de luz
2. Encendido/apagado de temporizador
3. Indicador de velocidad
4. Indicador en panel
5. Botón (+)
6. Botón (-)

Los iconos del panel de control están iluminados. La luz de control se enciende en cuanto se conecta el extractor a la red eléctrica. La luz se puede apagar si se presiona el botón den encendido/apagado durante unos cinco segundos.

EXTRACCIÓN

El motor se activa pulsando el botón (+). El motor arranca siempre en la primera velocidad.

La velocidad del motor se puede aumentar pulsando el botón (+), y se reduce con el botón (-). El indicador de velocidad muestra en qué nivel está funcionando el motor.

El motor se apaga pulsando el botón (-) hasta que el indicador de velocidad muestre 0.

FUNCIÓN TURBO

La velocidad 4 corresponde a la llamada "función turbo". El extractor funcionará a velocidad 4 durante aprox. 5 min., para después descender automáticamente a la velocidad 3.

LUZ

La luz del extractor se enciende y se apaga mediante el botón de encendido/apagado de luz.

EXTRACCIÓN TEMPORIZADA

La extracción temporizada consiste en que el motor se detendrá automáticamente un tiempo dado después de haber activado la función. La temporización puede ser de entre 10 y 90 minutos, y la velocidad será la que se haya elegido.

El temporizador de extracción se activa como se indica a continuación:

• Encender el extractor en la velocidad nivel deseada.
• Presionar el botón de encendido/apagado del temporizador.
• El indicador de velocidad parpadeará, mostrando un cero.

- Ajuste el tiempo deseado mediante los botones (+) y (-). Si se elige 1, la extracción continúa durante 10 min; si se elige 2, durante 20 min, y así sucesivamente. El tiempo máximo de extracción temporizada es 90 min.

- Confirme el tiempo elegido pulsando el botón de encendido/apagado del temporizador.

- El indicador de velocidad ahora muestra la velocidad del motor, y el indicador del panel parpadea para indicar que la extracción temporizada está activada.

La extracción temporizada se puede interrumpir pulsando el botón de encendido/apagado del temporizador o también apagando el extractor, como se explica en el apartado EXTRACCIÓN, en la página 7. Si se interrumpe la extracción temporizada, el indicador del panel dejará de parpadear.

Si se desea regular la velocidad de la extracción temporizada después de activarla, se puede hacer mediante los botones (+) y (-). El indicador del panel seguirá parpadeando para mostrar que el temporizador está activado.

RECIRCULACIÓN

El extractor se puede emplear para recirculación. Esta función es útil en la cocina y en lugares donde no suele ser posible la expulsión del aire al exterior. El aire se lleva primero a través de un filtro de grasa y después uno de carbono activo para eliminar olores.

ATENCIÓN: Hay que usar dos filtros de recirculación que no están incluidos en la compra del extractor, aunque pueden incluirse. El número de referencia de los filtros es 535.23 0575.9. Recuerde que hay que pedir dos de estos filtros.

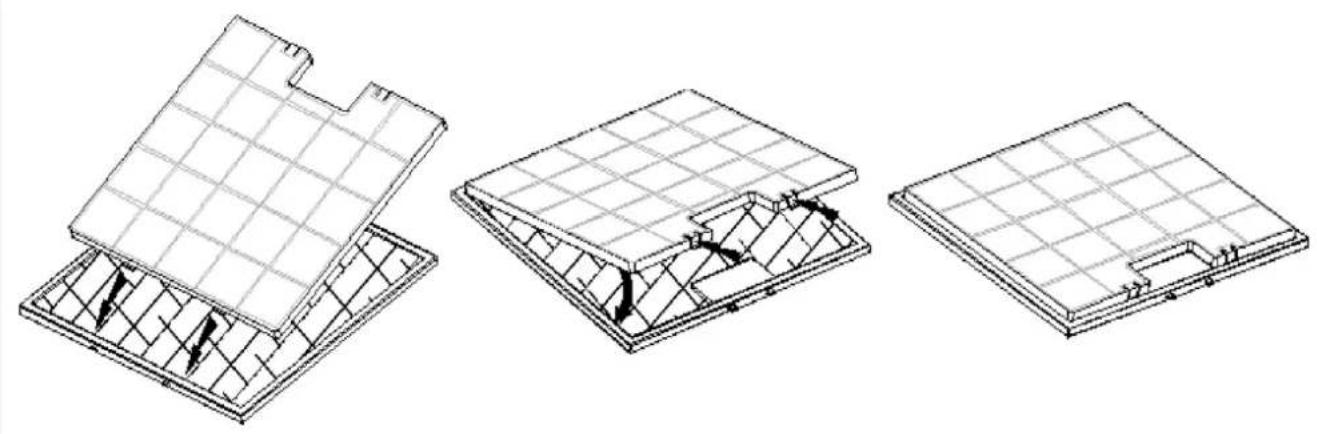

Los filtros de recirculación se montan en los filtros de acero del siguiente modo:

• Abrir la tapa de vidrio.
• Sacar los filtros de acero.

Montar los filtros de recirculación en los filtros de acero.

• Colocar los filtros en el extractor.
• Cerrar la tapa de vidrio.

MANTENIMIENTO Y LIMPIEZA

• Interrumpir la corriente siempre antes de limpiar.
• Hay que limpiar a fondo el extractor para garantizar un funcionamiento óptimo y una larga vida útil.
• El filtro acumula grasa y suciedad, por lo que puede prender fuego si no se limpia.
• Hay que limpiar el extractor por dentro y por fuera para evitar manchas de grasa en la pared y otras superficies.

LIMPIEZA DIARIA

• Para extractores integrados en armario, colgantes o montados en pared, Thermex recomienda secar el filtro de grasa con un paño escurrido cada vez que se termine de cocinar. Con este pequeño esfuerzo diario se mantendrá el extractor limpio y efectivo.
• Las superficies de acero se limpian con un paño humedecido con detergente y se tratan posteriormente con 3M Polish.
• Las superficies lacadas se limpian con un trapo húmedo con detergente o sulfonado. No emplear nunca abrasivos.

LIMPIEZA DEL FILTRO DE GRASA

El filtro de grasa se limpia a discreción. Thermex recomienda limpiarlo con los siguientes intervalos mínimos, dependiendo de qué grasa se emplee para freir:

• Margarina: limpiar el filtro cada 3 semanas.
• Margarina líquida: limpiar el filtro cada 2 semanas.
• Aceite: limpiar el filtro una vez por semana.
• Fritura en aceite abundante: limpiar el filtro dos o tres veces por semana.

El filtro se limpia de la siguiente manera:

• Abrir la placa de vidrio.
• Enjuagar con agua caliente.
• Poner los filtros a secar sobre un paño o similar.
• Repetir el proceso si fuera necesario.
• Montar los filtros de nuevo.

- Retirar el filtro de grasa que está detrás de la placa de vidrio así como el filtro del fondo, tirando del mecanismo de fijación, y separar los filtros del extractor.

- Poner los filtros a remojo en agua con jabón y limpiar con un cepillo suave.

Los filtros se pueden lavar también en el lavavajillas. Tenga en cuenta que el lavavajillas puede decolorar los filtros. La decoloración no afecta a su funcionamiento.

CAMBIO DE FILTRO DE RECIRCULACIÓN

Los filtros de recirculación no se limpian, sino que hay que cambiarlos cuando sea necesario. Thermex recomienda cambiar los filtros de recirculación al menos 2-4 veces al año.

SERVICIO

Antes de pedir asistencia sobre su extractor Thermex, lea atentamente las instrucciones de montaje y/o uso. Esto permitirá a Thermex prestarle un mejor servicio.

Acuda al servicio de atención al cliente de Thermex para:

• Asistencia técnica para el montaje e instalación del extractor.
• Explicaciones sobre las funciones del extractor.
• Servicio sobre reclamaciones relacionadas con el extractor.

Antes de hacer una reclamación, procure siempre interrumpir la toma de corriente al extractor durante unos 5 minutos y luego vuelva a conectarla, para comprobar que esto no soluciona el problema.

Si no se ha resuelto, interrumpa el suministro durante una hora. Si la campana siguiera sin funcionar aunque haya realizado todas las comprobaciones indicadas para la solución de problemas, póngase en contacto con el servicio de atención al cliente.

ATENCIÓN EN caso de reclamación, se le pedirá el recibo de compra. Guarde siempre el recibo de su compra.

Antes de realizar una reclamación es importante que tenga preparada la información necesaria:

• Descripción del fallo
• Modelo
• Número de serie y tipo de campana extractora (indicado en la placa)
  • Detalles de la compra

La reclamación puede efectuarse rellenando el formulario correspondiente en www.thermex.es/servicio-sat, donde se pueden leer las condiciones del servicio.

Las consultas técnicas o para explicación de funciones se pueden realizar escribiendo a [e-mail] o llamando al número [phone].

RESOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA POSIBLE SOLUCIÓN
El extractor no funciona.	No hay corriente	Compruebe la toma de corriente del extractor. Corte la toma de corriente durante unos cinco minutos y vuelva a conectar. Compruebe si el fallo continúa.
	El extractor no está conectado a la corriente.	Compruebe que el extractor esté conectado a la corriente. Corte la toma de corriente unos 5 minutos y vuelva a conectar; compruebe si el fallo continúa.
La extracción no es suficiente.	La válvula está bloqueada.	Compruebe que no haya nada cubriendo u obstruyendo la válvula. Retire el obstáculo que hubiera.
	La salida está bloqueada. Compruebe que la salida no	esté obstruida. Retire la obstrucción si la hubiera.
	Los filtros están sucios o taponados. Compruebe que los filtros están limpios, y limpielos si fuera necesario. Lea el apartado sobre limpieza de filtros en este documento.

CUIDADO DEL MEDIO AMBIENTE

EMBALAJE

Deshágase del embalaje siguiendo las reglas sobre residuos que sean aplicables.

DESHECHO DE LA CAMPANA

El símbolo del producto o la documentación incluida indican que este producto no se puede considerar basura doméstica. Para deshacerse de él deberá llevarlo a un centro de residuos eléctricos y electrónicos.
