Produkttype	Kjøkkenhette
Merke	Thermex
Modell	Preston Lux
Bredde	90 cm
Dybde	50 cm
Høyde (min-maks)	60-110 cm
Vekt	15 kg
Strømforsyning	220-240 V ~ 50 Hz
Maksimal avtrekkskapasitet	650 m³/h
Støynivå (maks)	65 dB(A)
Antall motorer	1
Belysning	2 x 1.5 W LED
Filtertype	Aluminium fettfilter
Kullfilteralternativ	Ja (selges separat)
Kontroller	Elektroniske trykknapper
Antall hastigheter	3 + intensiv
Installasjonstype	Veggmontert / kanalført eller resirkulering
Energiklasse	A
Årlig energiforbruk	45 kWh/år
Rengjøring av fettfilter	Månedlig i oppvaskmaskin eller for hånd
Utskifting av kullfilter	Hver 3-6 måneder avhengig av bruk
Sikkerhetsfunksjoner	Termisk beskyttelse, motoroverbelastningsbeskyttelse
Reparerbarhetsindeks	7.5/10
Inkluderte tilbehør	Fettfilter, utløpsadapter, installasjonssett

Ofte stilte spørsmål - Preston Lux Thermex

Hvordan rengjør jeg fettfilteret?

Aluminiumsfettfilteret bør rengjøres månedlig. Ta det ut av hetten og vask det med varmt vann og mildt rengjøringsmiddel, eller plasser det i oppvaskmaskinen på lav temperatur.

Hvor ofte bør jeg bytte kullfilteret?

Hvis du bruker hetten i resirkuleringsmodus, bytt kullfilteret hver 3 til 6 måneder avhengig av matlagingsfrekvens. Filteret kan ikke vaskes.

Hva er anbefalt installasjonshøyde over komfyren?

For elektriske komfyrer er minimumshøyden 50 cm; for gasskomfyrer er den 65 cm. Følg de nøyaktige målene i håndboken for sikkerhet.

Kan jeg bruke hetten uten kanalføring?

Ja, Preston Lux kan brukes i resirkuleringsmodus ved å installere et kullfilter (selges separat). Luften filtreres og returneres til kjøkkenet.

Hvordan bytter jeg LED-pærene?

LED-lysene er integrerte og skal skiftes av en kvalifisert tekniker. Kontakt Thermex støtte for service.

Hva gjør intensivhastigheten?

Intensivhastigheten kjører på maksimal effekt i en begrenset tid (vanligvis 10 minutter) for raskt å fjerne sterke lukter eller damp, og går deretter automatisk tilbake til forrige innstilling.

Hvorfor fungerer ikke hetten etter installasjon?

Sjekk om strømledningen er koblet til og at strømbryteren er på. Hvis displayet er av, sørg for at enheten er riktig tilkoblet. Se koblingsskjemaet i håndboken.

Hvordan tilbakestiller jeg filteralarmen?

Etter rengjøring eller utskifting av filtrene, trykk og hold inne filtertilbakestillingsknappen (vanligvis '-' knappen) i 3 sekunder til indikatoren slår seg av.

Hva er maksimal kanallengde for effektiv avtrekk?

For optimal ytelse, hold kanallengden under 4 meter med minimale bøyninger. Bruk glatte, stive kanaler med samme diameter som utløpet.

Hvor finner jeg reservedeler?

Reservedeler som filtre, motorer og kontrollkort kan bestilles fra autoriserte Thermex-forhandlere eller den offisielle nettsiden ved å bruke modellnummeret Preston Lux.

BRUKSANVISNING Preston Lux Thermex

Rengøring og vedligehold 13

GENEREL ADVARSEL

Afbryd altid strømmen før rengøring.

Vedlikehold og rengjøring 23

Service 24

GENERELL ADVARSEL

• Produktet er udviklet og produsert i henhold til DS/EN 60335-1.
• Dette produktet er kun beregnet til bruk i private boliger, dersom det benyttes til andre formål bortfaller reklamasjonsretten.
• All installasjon skal utføres av en autorisert installatør i overensstemmelse med anvisningene fra Thermex Scandinavia A/S (Thermex) og gjeldende lovgivning.
• Thermex fraskriver seg ethvert ansvar for skader, som oppstår som følge av feil installasjon, montering, bruk eller feilak tige innstillinger.

F∅R MONTERING/IDRIFTSETTELSE

• Kontrollér produktet for transportskader, feil og mangler umiddelbart ved levering.
• Transportskader anmeldes straks ved levering til transportfirma og Thermex.
• Feil og mangler skal meldes til Thermex innen 8 dager etter levering, og senest før montering/idriftsettelse.

MONTERING

• Ventilatoren er beregnet til drift ved 230 Volt ±10%\~ 50 HZ i henhold til EN 50160
• Tilkoble kjøkkenviften med den påmonterte stikkontakt. Bemerk: er det jordtilkobling på stikkontakten Skal kjøkkenviften tilkobles til jord.
• For modeller med ekstern motor, må det IKKE må brukes felles null ved installasjon av ventilator og motor, da dette vil påvirke styringen.
• Ved bruk av ekstern motor fra en annen leverandør SKAL det forsikres om at motoren kan brukes sammen med ventilatoren. Dersom dette ikke sikres vil reklamasjonsretten bortfalle.
• Tilkoble ikke strøm til ventilatoren før monteringen er fullført.

• Luften må ikke ledes fra viften til rør som benyttes til avtrekk fra apparater som drives av gass eller annen type brennstoff. Viften skal ha et separat avtrekk.

• Nasjonal lovgivning for avtrekk skal overholdes.

• Benytt alltid den opprinnelige/oppgitte avtrekksdi-mensjon på utluftingskanalen. Ved reduksjon av dimensjon på avtrekkskanalen reduseres kapasiteten og lydnivået økes.
• Avtrekket fra ventilatoren ut til friluft bør være kortest mulig, for å få størst mulig effekt av ventilatoren.
• Antall bend på avtrekkskanalen bør minimeres mest mulig for å få størst mulig effekt av ventilatoren.
• Thermex anbefaler, at det alltid anvendes lyd- og kondensisolert avtrekkskanal ved gjennomføring i uisolerte rom.
• Thermex anbefaler, at der ved bruk av flexslange monteres en lyddemper på avtrekket for å redusere støynivået
• Flexslange skal alltid være helt utstrukket for å redusere luftmotstanden og derved oppnå maksimal sugeevne.
• Forskjellige materialer krever ulike plugger og skruer for innfesting. Bruk plugger og skruer, som er beregnet til det materialet ventilatoren skal monteres i.
• Dersom instruksjonene for installering av skruer og beslag ikke blir fulgt kan dette medføre fare for elektrisk støt.
  • Minimumsavstanden til gasskomfyrer, fra brennerkant til undersiden av ventilatoren SKAL være 65 cm, i henhold til EN 60335-2-31.
• For skapintegrerte, fritthengende og vegghengte ventilatorer anbefaler Thermex, at avstanden mellom komfyr og ventilator er mellom 50 cm og 70 cm for å sikre optimall sugeevne.
• Kontrollér alltid den oppgitte minsteavstand mellom komfyr og ventilator i bruksanvisningen til komfyren. Hvis denne i bruksanvisningen angir en større avstand, enn den avstand Thermex anbefaler, SKAL forskriftene til komfyren overholdes.
• For takintegrerte modeller anbefaler Thermex, at avstanden mellom komfyr og ventilator ikke oversiger 3 meter

INSTALLASJON

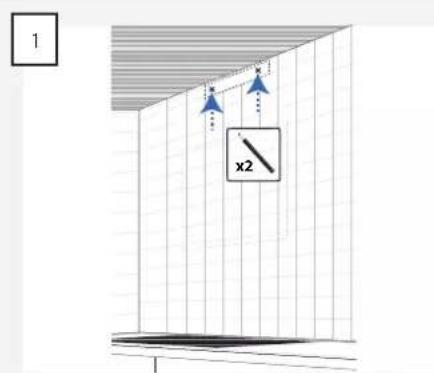

Mål opp og merk av de to «nøkkelhullene» på veggen. MERK: Dersom avtrekket skal gå ut fra baksiden av viften, må hullene måles i forhold til avtrekkets plassering på veggen.

MERK: Skruene må ikke skrus lenger inn enn at de kan støtte viften.

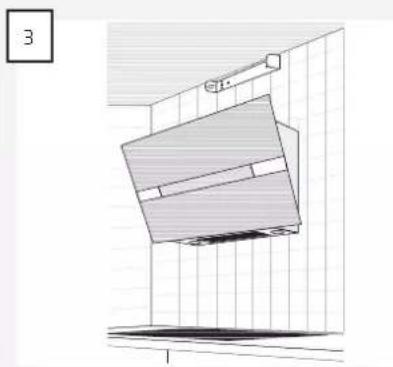

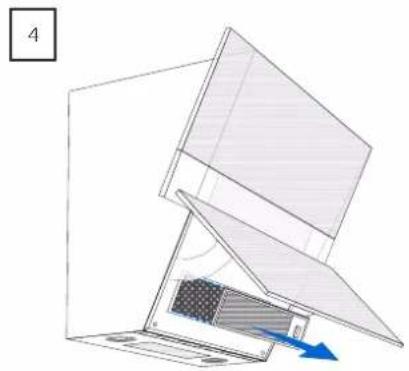

Heng viften på skruene. Apne glasslokket og ta ut filteret.

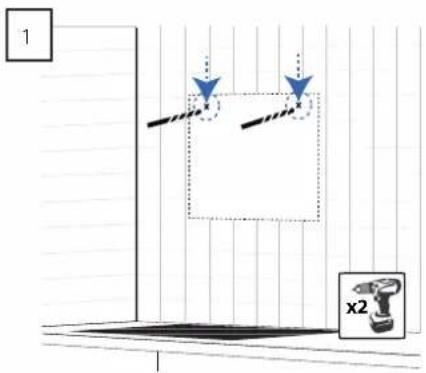

Marker plasseringen til de to nøkkelhullene på veggen, og ta deretter viften ned fra veggen igjen.

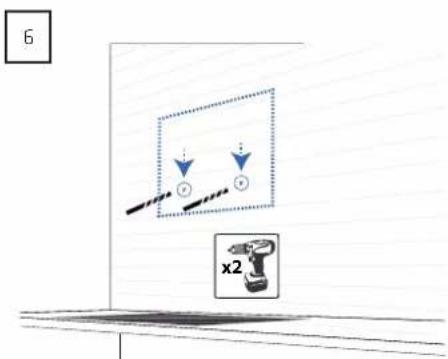

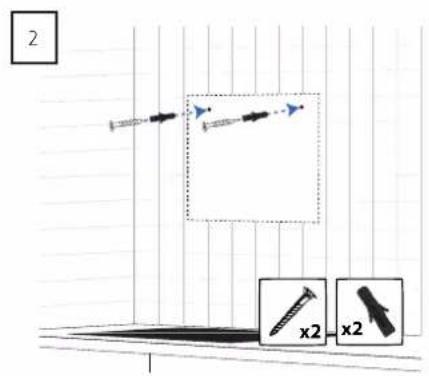

Bor hullene og fest pluggene.

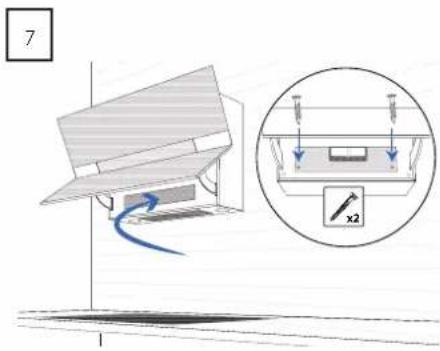

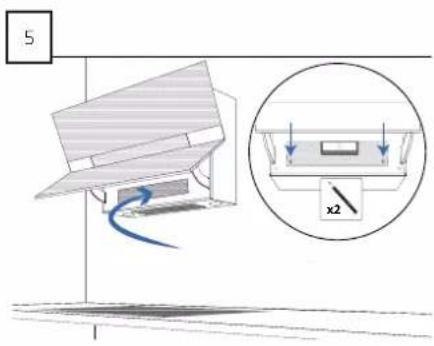

Heng deretter viften på plass igjen.
MERK: Dersom avtrekket skal monteres på baksiden av viften, skal monteringen gjøres i dette trinnet.

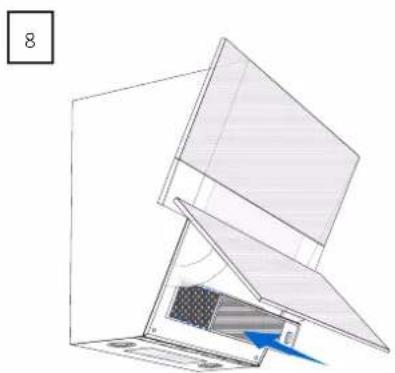

Plasser filteret i viften igjen og sett glasslokket på plass.

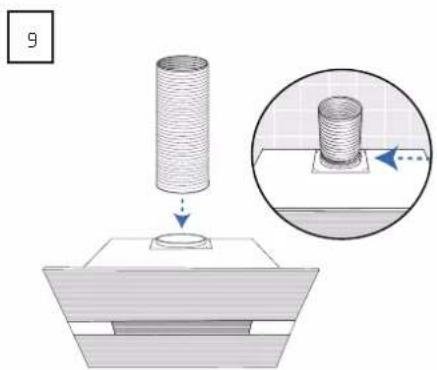

Monter avtrekket på viften.
MERK: Dette gjelder kun dersom det ønskes avtrekk til friluft og avtrekket vender oppover.

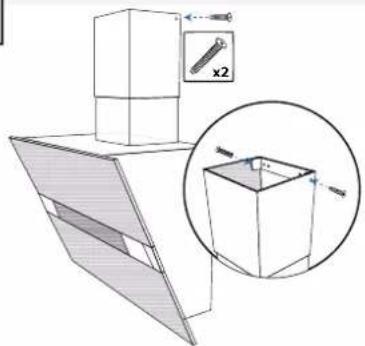

MONTERING AV KANAL

Mål hvor braketten skal plasseres og marker hullene på veggen.
MERK: Braketten må plasseres slik at den samsvarer med hullene til kanalen.

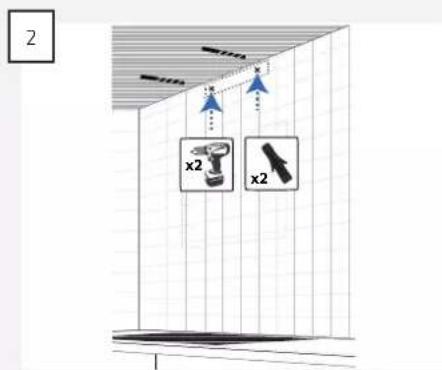

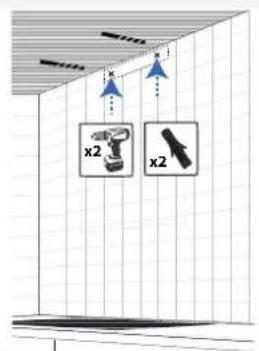

Bor hullene og installer pluggene.

Dersom viften skal brukes til å resirkulere luften, må den medfølgende dekkplaten monteres i taket for å lukke kanalen.

Kanalen monteres derfor på følgende måte:

1

MERK: Braketten må plasseres slik at den samsvarer med hullene til kanalen.

2

Bor hullene og installer pluggene.

3

MERK: Det skal IKKE monteres avtrekkskanal, hvis kjøkkenhetten skal benyttes til resirkulasjon.

5

Avtrekket til viften kan snus slik at det vender ut fra baksiden.

1

Løft ut motoren og ta ut støpselet.

5

Plasser motoren i viften slik at avtrekket vender ut fra baksiden.
6

Fjernkontrollen bruker et

radiofrekvensssystem som gjør det mulig å kontrollere viftens funksjoner fra en avstand på opptil 8 meter (betjeningsavstanden kan være mindre hvis signalet blir forstyrret av f.eks. en vegg eller et møbel eller når batteriene er nesten tomme).

Når en knapp på fjernkontrollen aktiveres vil en diode begynne å lyse.

Første gang fjernkontrollen tas i bruk må det medfølgende batteriet settes inn:

• Fjern beskyttelsesfolien til batteriet.
- Fjern klaffen på baksiden av fjernkontrollen ved å løsne den lille klemmen.
- Sett batteriet på plass. MERK: Pass på at polene vender riktig vei.
- Sett klaffen på plass.
• Fjernkontrollen er så klar til bruk.

AVTREK

Motoren aktiveres/deaktiveres ved å trykke på/av avtrekk.

Motorhastigheten økes ved å trykke på (+)-knappen og senkes ved å trykke på (-)-knappen.

Lyset på panseret slås av og på ved å trykke på av/på lysknappen. Dette kan gjøres uavhengig av om motoren går.

22 THERMEX Preston Lux M 540232168231032022

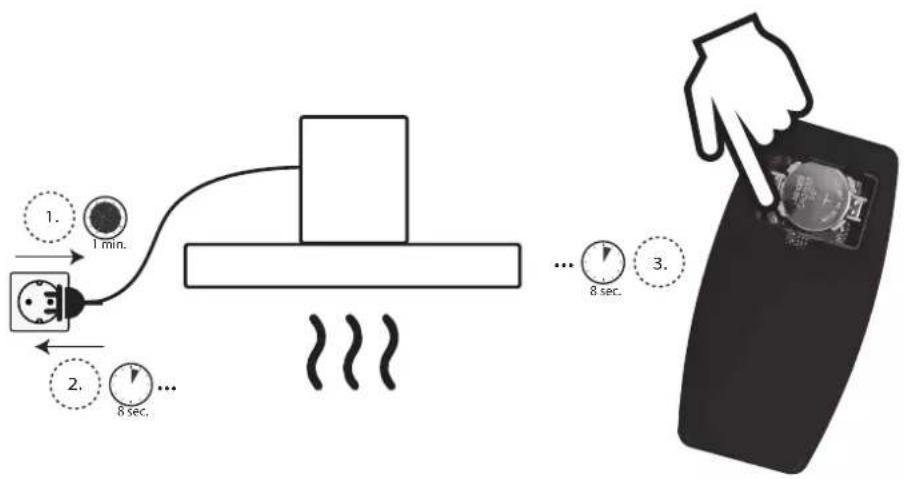

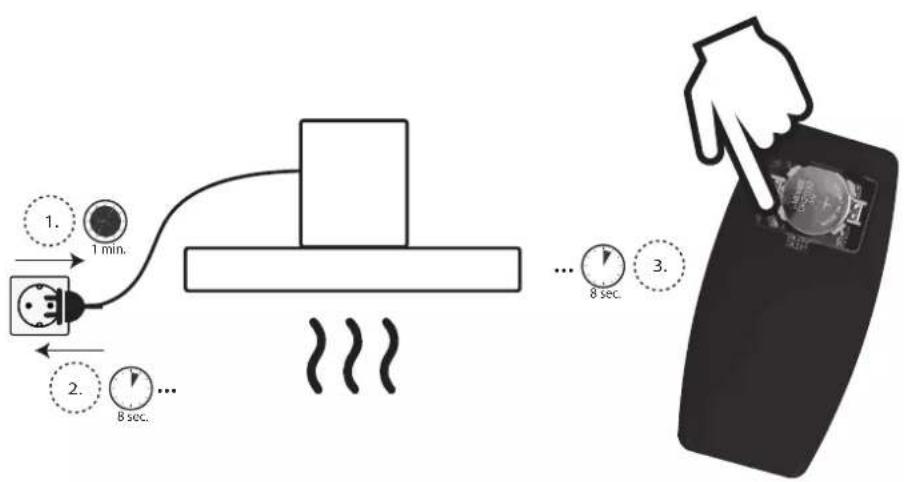

Ettersom det anvendes et radiofrekvenssystem mellom fjernkontrollen og viften må de to enhetene kobles opp mot hverandre. Når viften kommer fra fabrikken er den koblet opp mot fjernkontrollen. Forbindelsen mellom de to enhetene kan imidlertid bli brutt slik at de må kobles opp mot hverandre på nytt.

Dette gjøres på følgende måte:

• Kontroller at batteriene er på plass i fjernkontrollen.
• Koble fra hovedstrømmen til viften (det er ikke nok at lys og avtrekk er avslått).
• Koble strøm til viften.
• Klikk på "PAIR" -knappen bak batteridekselet på fjernkontrollen. Dette må gjøres innen 8 sekunder etter at viften har fått strømtilførsel.
• Hvis oppkoblingen mislyktes, gjentas prosessen fra begynnelsen.

VEDLIKEHOLD OG RENGJ∅RING

• Slå alltid av strømmen før rengjøring.
• Viften bør rengjøres jevnlig for å sikre optimal drift og lang levetid.
• Fett og støv samles i filteret, og det er en risiko for at dette kan antennes ved utilstrekkelig rengjøring.
• Viften bør rengjøres jevnlig både utvendig og innvendig for å unngå fettflekker på vegger eller andre overflater.

DAGLIG RENGJ∅RING

• For vifter i skap, samt fritthengende og veggmonterte vifter, anbefaler Thermex at fettfilteret tørkes med en fuktig klut etter hver matlaging. Det krever en meget liten innsats hver dag å holde viften ren og effektiv.
• Ståloverflater rengjøres med en fuktig klut og oppvaskmiddel, og etterbehandles med 3M Polish.
  • Lakkerte overflater rengjøres med en fuktig klut og vaskemiddel/oppvaskmiddel. Bruk aldri slipemiddel.

RENSING AV FETTFILTRE

Fettfiltre skal rengjøres etter behov. Thermex anbefaler at filteret som et minimum rengjøres i følgende intervaller, avhengig av hvilken type fettstoff som er brukt til stekingen:

• Stekemargarin - filteret bør rengjøres hver 3. uke
• Flytende margarin – filteret bør rengjøres hver 2. uke
• Olje - filteret bør rengjøres 1. gang i uken
• Frityrsteking – filteret bør rengjøres 2-3 ganger i uken

Fettfiltre rengjøres på følgende måte:

• Fjern fettfilteret bak glassplaten og filteret på bunnene, ved å trekke i filtrenes låsemekanisme for å løsne dem fra viften.
- Legg filtrene i varmt såpevann og rengjør dem om nødvendig med en myk børste.
• Skyll deretter med varmt vann.
- Legg filtrene til tørk på et håndkle eller lignende.
• Gjenta prosessen hvis nødvendig.
- Sett filtrene på plass igjen.

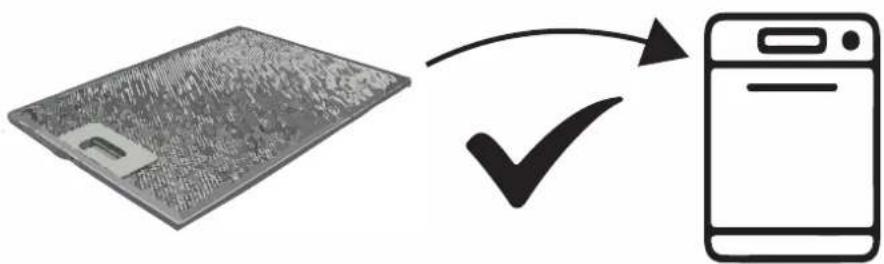

Filtrene kan også vaskes i oppvaskmaskin, men vær oppmerksom på at maskinvask kan resultere i missfarging. Missfarging av filtrene påvirker ikke yteevnen.

UTSKIFTNING AV RESIRKULERINGSSFILTRE

Resirkuleringsfiltre kan ikke vaskes og må skiftes ut etter behov. Thermex anbefaler at resirkuleringsfiltrene skiftes ut minst 2-4 ganger i året.

Før du melder inn service på ditt Thermex produkt, er det viktig å lese monterings og/eller brukerveiledningen nøye. Dette for å sikre at vi kan yte mest mulig assistanse.

• Teknisk support og installasjon av ditt produkt
  • Veiledning av funksjoner i ditt produkt
• Serviceforespørsler i henhold til reklamasjonsretten for ditt produkt

Før du sender en servicehenvendelse, forsøk å bryte strømtilførselen til produktet i 5 minutter, koble så strømtilførselen til igjen, å se om dette kan ha avhjulpet problemet.

Dersom problemet ikke er løst, forsøk så å bryte strømmen på produktet i en time. Hvis produktet fortsatt ikke fungerer, og punktene i feilsøkningskapittelet er gjennomgått, ta så kontakt med vår serviceavdeling.

MERK: Ved henvendelse innenfor reklamasjonsretten, vil du bli bedt om å dokumentere kjøpet i form av en kjøpskvittering. Ta derfor godt vare på din kjøpskvittering.

Før du sender en henvendelse vedrørende service innenfor reklamasjonsretten er det viktig å ha alle nødvendige opplysninger tilgjengelig:

• Feilbeskrivelse
• Model
• Opplysninger om kjøpet (kvittering)
• Navn, adresse, telefonnummer og evt. e-post adresse

Service forespørsler under reklamasjonsretten kan skje ved å fylle ut serviceformularet på www.thrermex.no/service hvor du også kan lese servicebetingelsene.

Henvendelser vedrørende teknisk support kan sendes på e-post til [e-mail] eller på telefon [phone].

PROBLEML∅SNING

PROBLEM MULIG ÅRSAK L∅SNING
Viften virker ikke.	Strømmen er frakoblet.	Kontroller strømforsyningen til viften. Koble strømmen fra i ca. 5 min, og slå den på igjen for å kontrollere om feilen fortsatt er vedvarende.
	Viften er ikke koblet til strømforsyningen	Kontroller at viften er koblet til strømforsyningen. Koble strømmen fra i ca. 5 min, og slå den på igjen for å kontrollere om feilen fortsatt er vedvarende.
Viftens aftrekk er ikke tilstrekkelig	Kontraspjeldet er blokkert.	Sjekk om gjenstander har falt ned på toppen av kontraspjeldet eller om klemmen rundt kontraspjeldet er strammet så hardt at spjeldet ikke kan åpne. Løsne klemmen eller fjerne objektet, hvis kontraspjeldet er blokkert.
	Aftrekket er klemt eller blokkert. Kontroller at aftrekket ikke er klemt eller blokkert. Forbedre om nødvendigt.
	Filtrene er skitne og tett. Sjekk om filtrene er rene	og rengjør om nødvendig. Se avsnittet om rengjøring og vedlikehold i denne vejledning.

INNEHÅLL

Allmänt 26

Montering 27

Elinstallation 31

Fjernkontrollen bruker et radiofrekvenssystem som gjør det mulig å kontrollere viftens funksjoner fra en avstand på opptil 8 meter (betjeningsavstanden kan være mindre hvis signalet blir forstyrret av f.eks, en vegg eller et møbel eller når batteriene er nesten tomme).

Når en knapp på fjernkontrollen aktiveres vil en diode begynne å lyse.

Første gang fjernkontrollen tas i bruk må det medfølgende batteriet settes inn:

• Fjern beskyttelsesfolien til batteriet.
- Fjern klaffen på baksiden av fjernkontrollen ved å løsne den lille klemmen.
- Sett batteriet på plass. MERK: Pass på at polene vender riktig vei.
- Sett klaffen på plass.
• Fjernkontrollen er så klar til bruk.

AVTREK

Motoren aktiveres/deaktiveres ved å trykke på/av avtrekk.

Motorhastigheten økes ved å trykke på (+)-knappen og senkes ved å trykke på (-)-knappen.

Lyset på panseret slås av og på ved å trykke på av/på lysknappen. Dette kan gjøres uavhengig av om motoren går.

Ettersom det anvendes et radiofrekvensssystem mellom fjernkontrollen og viften må de to enhetene kobles opp mot hverandre. Når viften kommer fra fabrikken er den koblet opp mot fjernkontrollen. Forbindelsen mellom de to enhetene kan imidlertid bli brutt slik at de må kobles opp mot hverandre på nytt.

Dette gjøres på følgende måte:

• Kontroller at batteriene er på plass i fjernkontrollen.
• Koble fra hovedstrømmen til viften (det er ikke nok at lys og avtrekk er avslått).
• Koble strøm til viften.
• Klikk på "PAIR" -knappen bak batteridekselet på fjernkontrollen. Dette må gjøres innen 8 sekunder etter at viften har fått strømtilførsel.
• Hvis oppkoblingen mislyktes, gjentas prosessen fra begynnelsen.

Symbolet produktet eller den medfølgende dokumentasjon angir, at dette produktet ikke må innleveres som husholdningsavfall, Men skal avlevers til nærmeste oppsamlingssted for gjenbruk av elektrisk og elektronisk utstyr.
