Type	Emhætte
Mærke	Thermex
Model	Calais FH
Spænding	220-240 V, 50 Hz
Motorisoleringsklasse	F
Isoleringsklasse	Klasse 1
Hastigheder	5
Luftudgangsdiameter	Min. 150 mm
Installationshøjde	Min. 65 cm (elektrisk) / 75 cm (gas)
Filtre	Aluminium (vaskbare) og aktivt kul valgfrit (kode 535.26.1000)
Styring	Touchpanel med timer (forsinkelse 15 min)
Belysning	Integrerede LED
Installationsmetode	Fastgørelse til loft med skorsten
Vedligeholdelse	Rengøring af aluminiumsfiltre hver 2-3 uger; kulfiltre hver 3-5 måneder
Sikkerhed	Obligatorisk jordforbindelse, installation af autoriseret elektriker

Ofte stillede spørgsmål - Calais FH Thermex

Hvordan installeres Calais FH emhætten?

Bor 10 mm huller i punkterne A, B, C og D. Indsæt rawplugs, fastgør flangen til loftet med 4 skruer (5,5x60) og 10 mm skiver. Monter skorstenen på flangen med 4 skruer (3,5x9,5 mm). Skub emhætten op i skorstenen og sørg for, at krogene passer sammen. Afslut med skruer (3,5x9,5 mm) og tilslut motorkablet. Sørg for en minimumshøjde på 65 cm for elektrisk komfur og 75 cm for gas.

Hvordan rengøres aluminiumsfiltrene?

Aluminiumsfiltrene kan vaskes i opvaskemaskinen ved ca. 60 °C. De kan også rengøres i hånden. Tag dem ud med sidehandtagene. Sørg for, at de er helt tørre, før de sættes i igen. Det er normalt, at farven ændres efter flere vaske, men det påvirker ikke sugeevnen.

Hvordan nulstilles filterrensningsindikatoren (symbol C)?

Efter rengøring og genindsættelse af filtrene, med emhætten slukket, tryk på blæsersymbolet i 3 sekunder. Der vises et 'E' på displayet, og emhætten fungerer normalt. Symbolet C vises efter ca. 60 timers brug.

Hvordan bruges slukningstimeren?

Tryk på timersymbolet i 2 sekunder for at aktivere slukningsforsinkelsen på 15 minutter. Det anbefales at lade emhætten køre i mindst 5 minutter efter tilberedning.

Hvordan udskiftes kulfiltrene?

Kulfiltrene sidder på hver side af motorhuset. Skift dem hver 3-5 måneder. Erstatningskoden er 535.26.1000. Brug dem kun i recirkulationstilstand.

Emhætten virker ikke. Hvad skal jeg tjekke?

Kontroller, at emhætten er tilsluttet strøm (220-240 V) og korrekt tændt. Kontroller, at aluminiumsfiltrene er rene. Sørg for, at LED-rammen er korrekt fastgjort, og kontroller koblingen/tilbageløbssikringen.

Der er ringe eller ingen udsugning. Hvad kan det være?

Kontroller, at aluminiumsfiltrene er rene. Kontroller, at udsugningsrøret er helt udstrakt og uden unødvendige bøjninger. Sørg for, at rørdiameteren er mindst 150 mm. Hvis du bruger kulfiltre, skal du skifte dem hver 2-3 måneder.

Kan aluminiumsfiltrene vaskes i opvaskemaskinen?

Ja, de kan kommes i opvaskemaskinen ved ca. 60 °C. Efter flere vaske kan farven ændre sig, men det er normalt og påvirker ikke funktionen.

Hvilken minimumsdiameter på udsugningsrøret skal jeg bruge?

Den anbefalede minimumsdiameter er 150 mm. Reduktion af diameteren mindsker sugeevnen og øger støjniveauet.

Hvilke sikkerhedsforanstaltninger skal jeg følge?

Afbryd altid strømmen før vedligeholdelse. Brug ikke emhætten med åben ild. Skift kulfiltrene ofte for at undgå brandrisiko. Brug ikke emhætten uden aluminiumsfiltrene. Sørg for korrekt jordforbindelse.

BRUGSANVISNING Calais FH Thermex

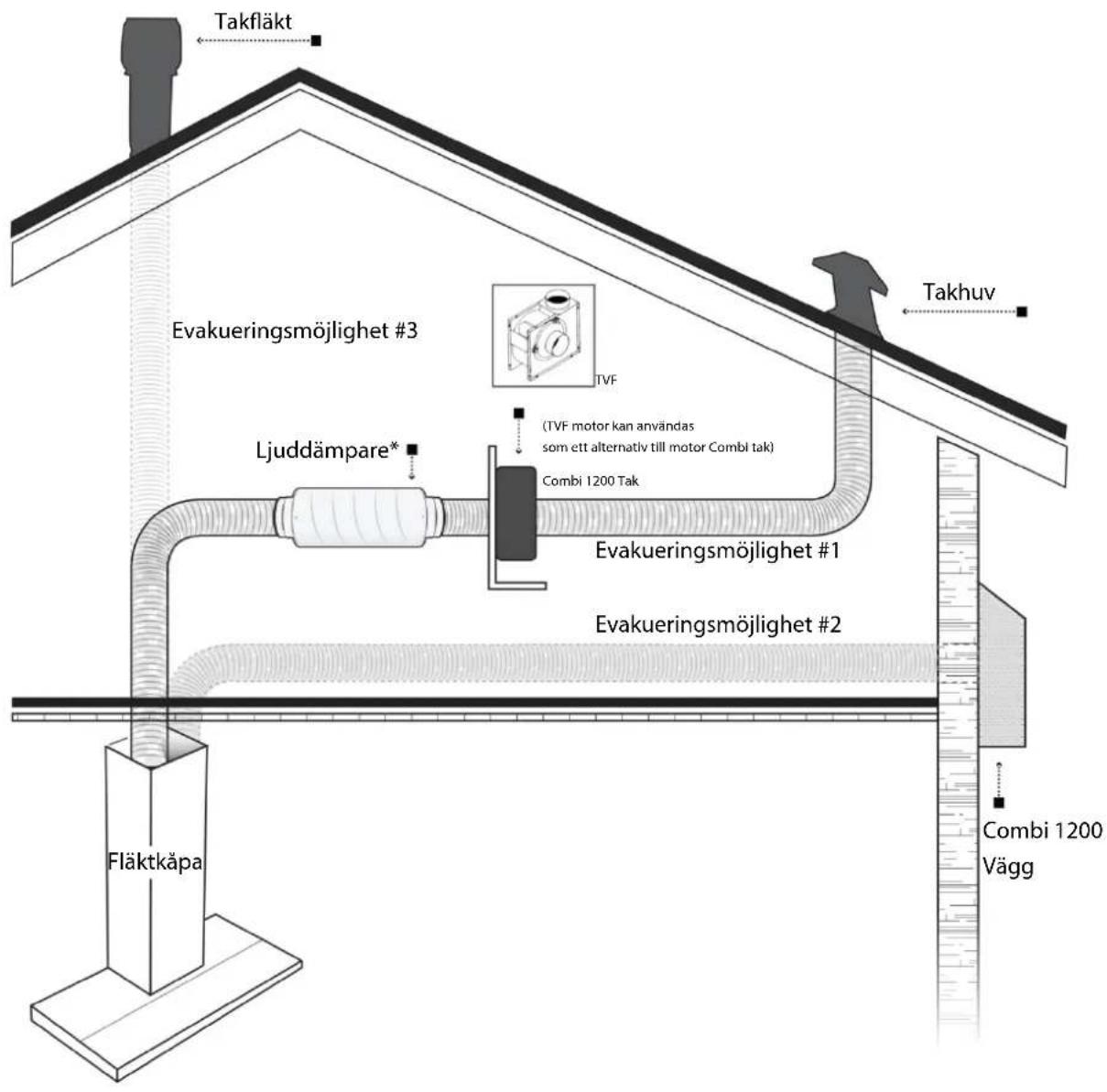

*Thermex anbefaleraltid at benytte lyd- og kondensisoleret aftræksslange ved gennemføring i ikke-opvarmede rum.
Ved brug af flexslange anbefales det at benytte en lyddæmper for at minimere lydniveauet.

Vær opmærksom på, at emhættens oprindelige aftræksdimension sikrer optimal udnyttelse.

I de tilfælde hvor man vælger at reducere aftræksdimensionen, medfører det øget lufthastighed samt øget modtryk i aftrækskanalen.

Dette medfører mindre ydeevne og højere lydniveau.

Det anbefales derfor altid at benytte den oprindelige aftræksdimension.

Ved brug af flexslange, skal det altid sikres at denne er fuldt udstrakt for at minimere luftmodstanden og derved opnå maksimal sugeevne, samt minimalt lydniveau.

Derudover er der mulighed for at benytte faste rør (spirorør eller plastrør) for yderligere at minimere luftmodstanden i kanalsystemet.

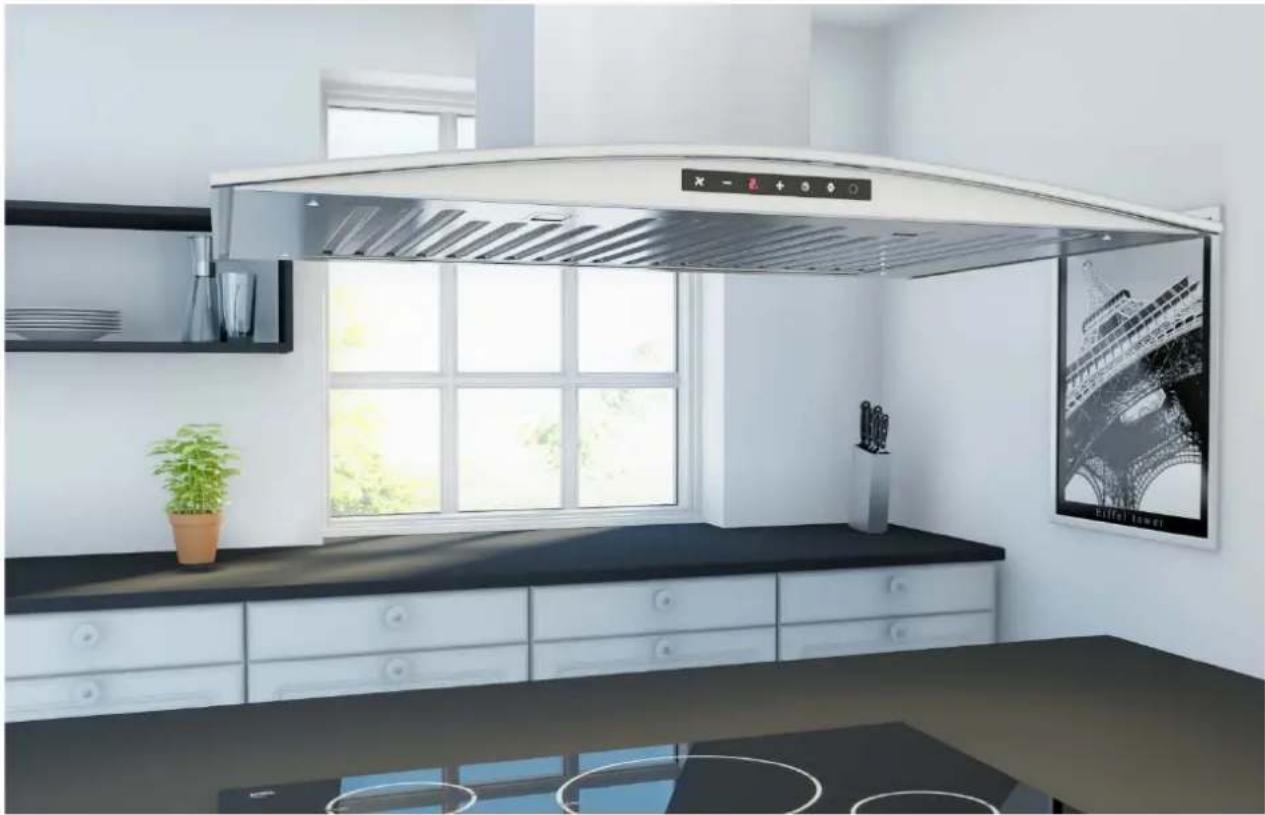

DK: Manual Model Calais FH

Tjek ved udpakning af produktet, at det ikke er blevet beskadiget under transport!

Tilbehør

1. Plast kontraspjæld til montering på emfangets udsugning.

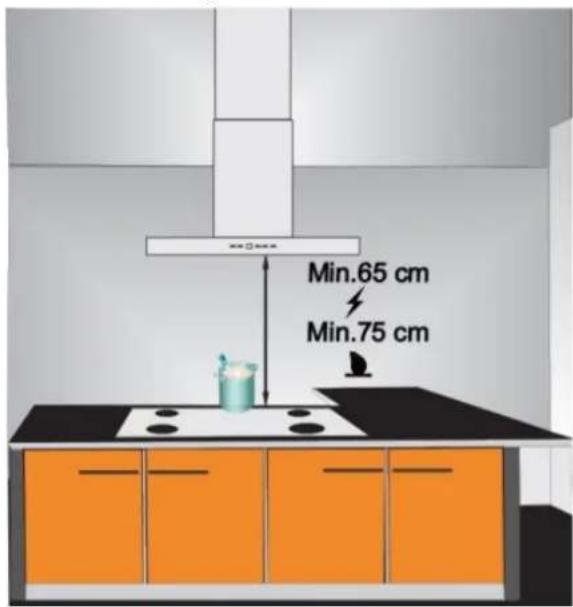

1. Installationshøjde skal være min. 65 for elkomfurer, og min. 75 cm for gaskomfurer.

FIGUR 2

Venligst vær opmærksom på, at emhættens oprindelige aftræksdimension sikrer optimal udnyttelse. I de tilfælde hvor man vælger at reducere aftræksdimensionen medfører det øget lufthastighed samt øget modtryk i aftrækskanalen, hvilket betyder mindre suge kapacitet og højere lydniveau. Så det anbefales altid at benytte den oprindelige aftræksdimension.

INSTALLATION

1. Bor 10mm huller i punkterne A, B, C, og D.

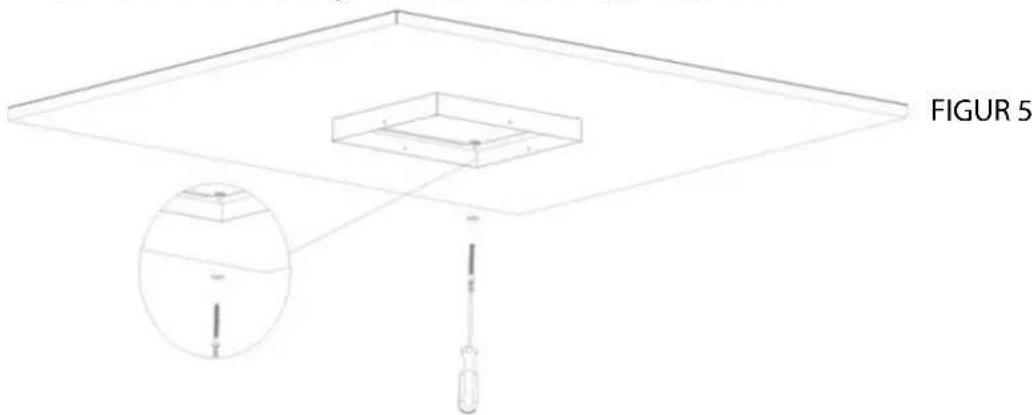

1. Fastmonter loftlangen til loftet med de 4 (5,5x60) skruer.

Bemærk: Benyt de fire 10 mm spændeskiver til isætning af de fire monteringsskruer.

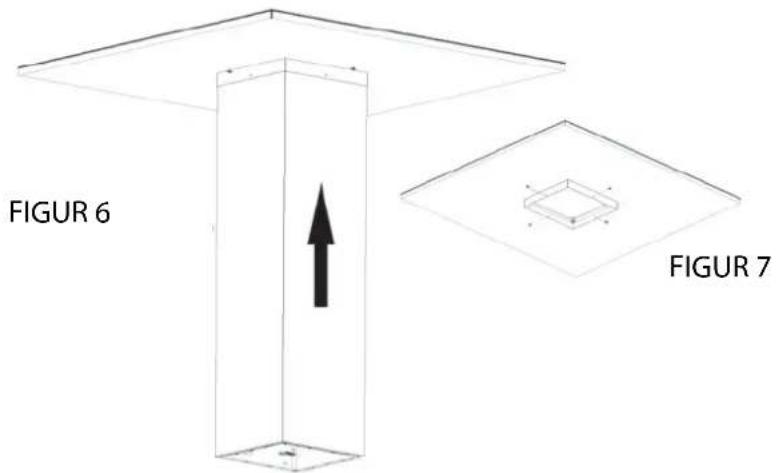

1. Monter aftrækskanalen i loftsflangen ved hjælp af fire 3,5x9,5 mm skruer (Figur 6/7).

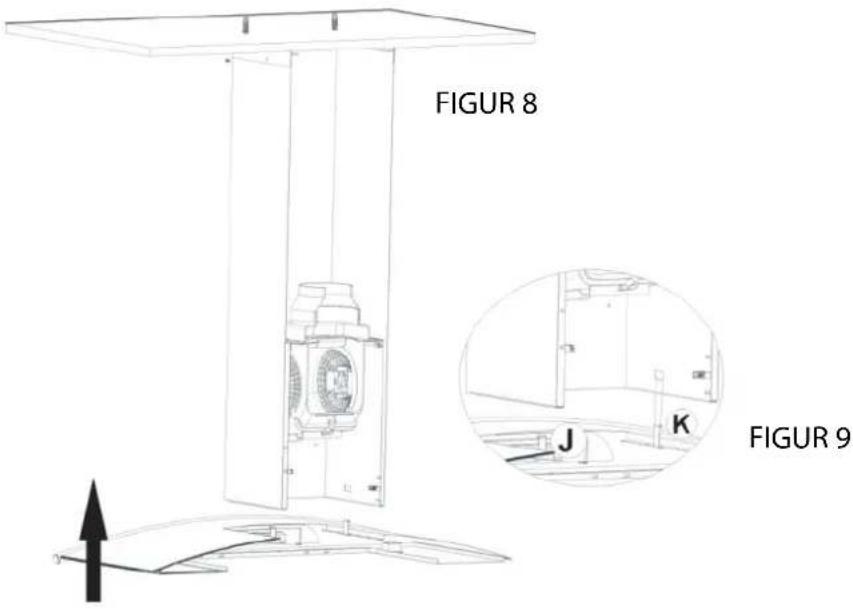

1. Monter selve emhætten ved at skubbe den op i aftrækskanalen. Sørg for at tapperne på selve emhætten passer I hullerne på kanalen (Punkt J og K, Figur 8/9).

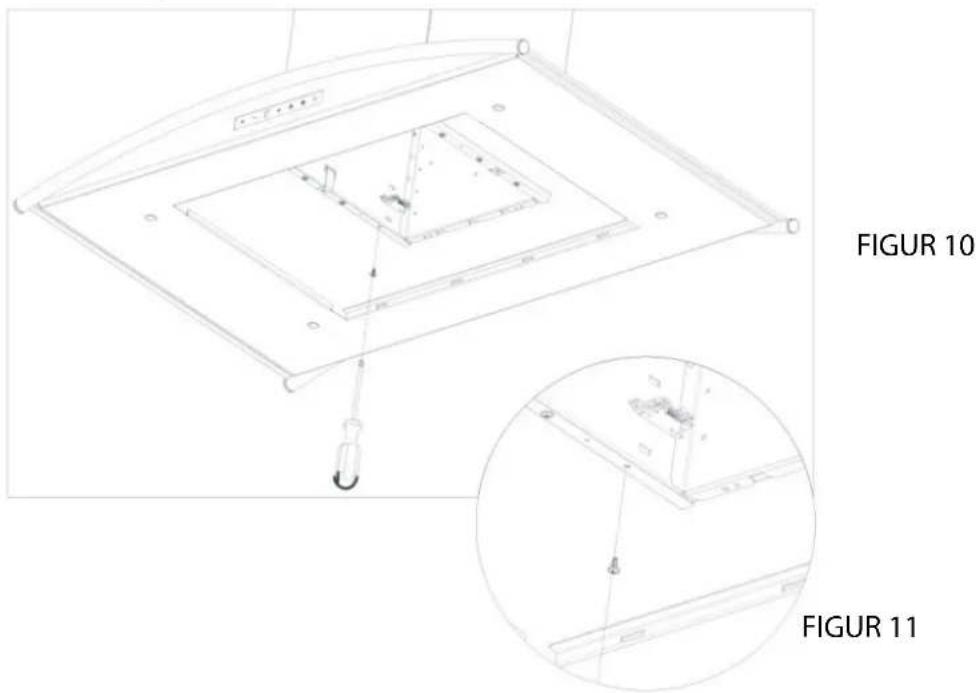

1. Færdigmonter emhætten på kanalen ved hjælp af 3,5x9,5 mm skruerne (Figur 10/11).


1. Slut af med at isætte motorkabel og stålfilter.

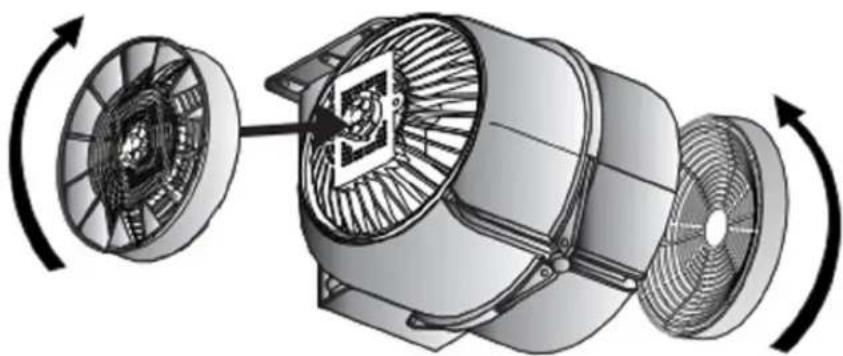

Recirkuleringsfilter

• Det er muligt at anvende recirkuleringsfiltre til denne model (Varenr. 535.26.1000.)
• De to filtre skrues på hver sin side af motorenheden.
• Ved hyppig brug skal recirkuleringsfiltrene skiftes med 3-5 måneders mellemrum.

• Calais emfanget har 5 hastigheder
• Start motoren ved at trykke på ventilatorsymbolet længste til venstre på frontpanelet
• Hastigheden øges ved at trykke på + knappen, og reduceres ved at trykke på – knappen
• Tryk på timersymbolet i 2 sekunder for at aktivere 15 minutters forsinkelse af slukning af emfanget.
• Det anbefales at lade emfanget køre mindst 5 minutter efter komfuret/kogeøen er slukket.
• Tryk på solsymbolet længst til højre for at tænde/slukke lyset.

Filterrens

- For at fjerne C symbolet i displayet efter at filtrene er renset og genindsat, trykkes ventilatorsymbolet ind i 3 sekunder (når emfanget ikke er aktivt). Der vil nu fremkomme et E i displayet og emfanget vil nu fungere som normalt.

- Bemærk: C symbolet fremkommer efter ca. 60 timers brug.

Spænding:	220-240 V 50Hz
Isoleringsklasse Motor:	F
Isoleringsklasse:	Klasse 1

Vedligeholdelse

• Afbryd altid strømmen før enheden serviceres/rengøres
• Alufiltrene opsamler og fanger støv- og fedtpartikler i luften.
• Alufiltrene bør rengøres jævnligt. Evt. i opvaskemaskinen ved ca. 60°
• Aftag alufiltrene vha. de små håndtag for enden. Lad dem altid tørre inden de genindsættes.
• Rengør overfladen af emfanget med en opvredet klud eller Thermex Fedtrens (Varenr.: 499.99.2000.9)
• Undgå at de elektroniske dele kommer i kontakt med fugt eller vand.
• Bemærk: Alufiltrene kan ændre sig i farven efter flere gange i opvaskemaskinen. Dette er helt normalt og ændrer ikke på filtrenes ydeevne.
• Brug kun dette apparat til ventilation if. Mad madlavning.
• Brug aftræksslange med min. ∅-mål på 150mm
• Vær altid opmærksom på alufiltrenes rengøringscyklus

Tjekliste i tilfælde af driftsproblemer

	Tjek at emfanget er korrekt tilsluttet hovedstrømme n (220-240 V)Husk at emfanget skal være tilsluttet jord.	Tjek at emfanget er tændt	Tjek at alufiltrene er rengjort	Tjek at LED armatur-erne sidder ordentligt fast	Tjek kontra-spjæld	Tjek at recikuleringsfiltrene bliver skiftet ca. hver 2-3 måned
Emfang virker ikke	√	√
Lys virker ikke	√	√		√
Ingen eller svag udsugning			√		√	√
Ingen recirkulation (Ved brug af kulfiltre)			√			√

Sikkerhedsanvisninger

• Dette produkt er beregnet til brug i private hjem. Ikke egnet til brug i industri, storkøkkener o. lign
• Dette produkt skal altid være jordet
• Dette produkt skal installeres af en autoriseret elektriker
• Sørg for at alle ledninger er intakte inden installation
• Tilslut først strøm efter fuldendt installation
• Sørg for at apparatet let kan frakobles strømmen
• Sørg for at alle gældende regler er overholdt for brug af recirkuleringsfunktion (Uden aftræk)
• Der må ikke være åben ild(f.eks. flambering o. lign) under dette emfang
• Start altid emfanget så snart madlavning påbegyndes. På denne måde undgås overophedning af emfanget
• Sørg for at skifte recirkuleringsfiltre jævnligt. Disse opsamler støv og fedt, og kan efter længere tid udgøre en brandfare
• Benyt ikke emfanget uden alufiltrene
• Afryd strømmen til både emfang og komfur i tilfælde af åben ild
• Lad gerne et vindue stå på klem når emfanget er i brug, for at sikre effektiv drift
• Sørg for at der er så få bøjninger som muligt på aftræksrøret
• Brug ikke dette apparat til udsugning af udstødningsdampe fra brændstof eller giftige dampe
• Lad ikke børn eller mennesker med nedsatte fysiske eller psykiske evner benyttet dette apparat
• Kontakt leverandøren i tilfælde af fejl eller driftsforstyrrelser
• Lad kun autoriseret personale servicere dette emfang

Allmän Information

Säkerhetsanvisningar

Sjekkliste ved eventuelle driftsproblemer
