Tuotetyyppi	Saareke liesituuletin
Malli	Central Gemini IV
Brändi	Thermex
Mitat (L x S x K)	90 cm x 50 cm x 50-100 cm (säädettävä korkeus)
Paino	N. 25 kg
Virtalähde	220-240 V, 50/60 Hz
Maksimi ilmavirta	650 m³/h
Melutaso	45-65 dB(A)
Ohjaustyyppi	Kosketusohjauspaneeli
Valaistus	LED-nauha, himmennettävä
Nopeuksien lukumäärä	3 + tehostusnopeus
Suodatintyyppi	Alumiininen rasvasuodatin
Suodattimen puhdistus	Konepestävä
Poistotyyppi	Kanavoitu tai kierto (hiilisuodattimella)
Energialuokka	A+
Vuotuinen energiankulutus	35 kWh/vuosi (keskimäärin)
Turvaominaisuudet	Automaattinen sammutus, lämpösuoja, lapsilukko
Huolto	Puhdista rasvasuodatin kuukausittain; vaihda hiilisuodatin 3-6 kuukauden välein
Varaosien saatavuus	Suodattimet, lamput, moottorit saatavana Thermex-huollosta
Takuu	2 vuotta vakiotakuu

Usein kysytyt kysymykset - Central Gemini IV Thermex

Kuinka asentaa Central Gemini IV liesituuletin?

Asennus tulee teettää pätevällä ammattilaisella. Varmista, että liesituuletin on asennettu 65-75 cm korkeudelle keittotason yläpuolelle. Noudata mukana tulevaa käsikirjaa kanavointi- tai kiertoilma-asennuksessa. Varmista, että sähköliitännät ovat paikallisten määräysten mukaisia.

Kuinka puhdistaa rasvasuodatin?

Alumiininen rasvasuodatin voidaan puhdistaa astianpesukoneessa tai käsin lämpimällä saippuavedellä. Puhdista se kuukausittain tehokkuuden ylläpitämiseksi. Anna sen kuivua täysin ennen uudelleenasennusta.

Kuinka usein hiilisuodatin tulisi vaihtaa?

Jos käytät kiertoilmatilaa, vaihda hiilisuodatin 3-6 kuukauden välein tai kun huomaat heikentynyttä hajunpoistoa. Käytä vain alkuperäisiä Thermex-suodattimia.

Mikä on tämän liesituulettimen melutaso?

Melutaso vaihtelee 45 dB:stä alimmalla nopeudella 65 dB:iin suurimmalla nopeudella. Tehostusnopeus saattaa olla hieman kovempi.

Voinko käyttää kiertoilmaa ilman kanavaa?

Kyllä, Central Gemini IV tukee kiertoilmatilaa valinnaisella hiilisuodatinsarjalla. Varmista, että suodatin asennetaan oikein tehokkaan hajunpoiston takaamiseksi.

Kuinka vaihtaa LED-valo?

LED-nauha on integroitu ja se tulee vaihtaa pätevän teknikon toimesta. Ota yhteyttä Thermex-huoltoon avun saamiseksi. Älä yritä vaihtaa sitä itse sähköiskun välttämiseksi.

Miksi liesituulettimeni ei käynnisty?

Tarkista virtalähde ja varmista, että pistoke on kytketty. Tarkista, ettei sulake ole palanut. Jos kosketuspaneeli ei reagoi, yritä nollata laite katkaisemalla virta 10 sekunniksi.

Mikä on tämän tuotteen takuu?

Thermex tarjoaa 2 vuoden vakiotakuun. Mahdollisesti saatavana on pidennetty takuu. Säilytä ostokuittisi ja rekisteröi tuote Thermex-verkkosivustolla huoltoa varten.

Voinko ohjata liesituuletinta etänä?

Central Gemini IV:ssä ei ole älyominaisuuksia. Sitä ohjataan liesituulettimen omalla kosketuspaneelilla.

Mikä on vaadittu kanavan halkaisija?

Kanavan halkaisija on 150 mm (6 tuumaa). Käytä jäykkää tai joustavaa kanavaa, jossa on sileä sisäpinta optimaalisen ilmavirran saavuttamiseksi. Vältä jyrkkiä mutkia.

KÄYTTÖOHJE Central Gemini IV Thermex

- FIN - Kytke pistoke pistorasiaan. Potentiaalivapaa rele voidaan kytkeä esim. keskusilman-vaihtojärjestelmä, aktivoidaksesi tehostustoiminnon, kun käytät liesituuletinta. HUOMAUTUS: Älä kytke potentiaalitonta relettä verkkoon.

Lue ohjekirja huolellisesti, sillä se sisältää tärkeätä tietoa laitteen turvallisesta asennuksesta, käytöstä ja huollosta. Säilytä ohjekirja tulevaa tarvetta varten.

TURVAOHJEITA

1. Erityistä huomiota tulee kiinnittää siihen, ettei liesituuletin ole käytössä samanaikaisesti kuin tulipesä tai liesi, jotka ovat riippuvaisia huoneilmasta ja jotka käyttävät jotain muuta energianlähdettä kuin sähköä. Liesituuletin poistaa huonetilasta ilmaa, jota tulipesä tai liesi tarvitsevat polttamiseen. Huonetilan negatiivinen ilmanpaine ei saa ylittää 4Pa (4x10-5 bar). Huonetilat on siis tuuletettava asianmukaisesti tuulettimen toiminnan varmistamiseksi. Ulkoista poistoa koskien tulee noudattaa asianomaisessa maassa voimassaolevia määräyksiä.

Ennen kuin yhdistät mallin säköverkkoon:

- Huomioi sen tunnuskilvessä (löytyy laitteen sisäpuolelta)olevat tiedot tarkistaen että virran jännite ja voima vastaavat verkostoa, ja että pistorasia on sopiva. Jos olet epävarma ota yhteys pätevään sähkömieheen.

- Jos liitäntäjohto on vahingoittunut, se on vaihdettava laitteen valmistajan tai tämän teknisen huoltohenkilöstön toimesta uuteen liitosjohtoon tai sitä vastaavaan.

2. Varoitus!

Tietyissä tilanteissa sähkölaitteet voivat aikaansaada vaaratilanteen.

A) Älä tarkista suodattimien tilaa, kun liesituuletin on toi-minnassa.
B) Älä kosketa lamppuihin tai niiden lähialueille valaistuslaitteiston käytön aikana tai välittömästi sen käytön jälkeen.
C) On kielletty liekittämästä ruokia liesituulettimen alla.
D) Vältä avotulta, koska ne vahingoittavat suodattimia ja voivat aiheuttaa tulipaloja.
E) Tarkkaile jatkuvasti öljyssä paistettavia ruokia, jotta kiehuva öljy ei syty tuleen.
F) Irrota pistoke pistorasiasta ennen huollon suorittamista.
G) Tämän laitteen käyttö on sallittu vähintään 8-vuotiaille lapsille ja sellaisille henkilöille, joiden fyysinen, aisteihin liittyvä tai henkinen toimintakyky on rajoittunut tai joilla ei ole kokemusta tai tietoa laitteen käytöstä sillä ehdolla, että heitä valvotaan ja opastetaan laitteen turvalliseen käyttöön liittyen ja että he tuntevat

sen käyttöön liittyvät vaarat. Varmista, että lapset eivät leiki laitteella. Puhdistus- ja huoltotoimenpiteitä ei saa antaa lasten tehtäviksi ellei heidän toimintaansa valvota. H) Valvo lapsia, jotta he eivät leiki laitteen kanssa. I) Kun liesituuletinta käytetään samanaikaisesti laitteiden kanssa, jotka polttavat kaasua tai muita polttoaineita, huolehdi tilojen riittävästä ilmanvaihdosta. L) Jos puhdistustoimenpiteitä ei suoriteta ohjeiden mukaisesti, on olemassa tulipalovaara.

ASENNUSOHJEET

• Asennus ja sähköliitäntä on suoritettava siihen pätevän erikoishenkilöstön toimesta.
• Käytä suojakäsineitä ennen kuin aloitat asennustoimenpiteiden suorittamisen.

• Sähköinenliitäntä:

Tämä laite on on valmistettu luokassa I, ja se on siksi kytkettävä maadoitettuun pistokkeeseen.

Sähköverkkoon kytkeminen on suoritettava seuraavien ohjeiden mukaisesti:

RUSKÉA = L vaihe

SININEN = N neutraali

KELTA/VIHREÄ = maadoitus.

N-symbolilla merkitty sininen johdin N-liittimeen. KELTA/VIHREA johdin, joka on merkitty maadoitusmerkillä liitetään maadoitusmerkillä varustettuun liittimeen

Sähköliitännän yhteydessä on varmistettava että pistorasiassa maadoitettu pistoke. Liesituulettimen asennuksen jälkeen on varmistettava että sähköliitäntäpistoke on helposti saatavilla. Suorassa liitännässä sähköverkkoon, on laitteen ja verkon väliin laitettava moninapainen virrankatkaisija, jossa kontaktien minimiväli on 3 mm ja joka on mitoitettu kuormituksen mukaan ja joka on voimassaolevien määräysten mukainen.

- Jos liesikupu asennetaan keraamisen- tai induktiokeittotason päälle, minimiasennuskorkeus keittotason ja liesikuvun välillä on 45cm. Kaasuliesien kanssa minimiasennuskorkeus on 65cm. Mikäli joudutaan käyttämään kaksi- tai useampiosaista liitosputkea, on ylemmän osan oltava alemman ulkopuolella. Poistoilmaa ei saa johtaa kuumailmahormiin tai hormiin, jota käytetään savun poistamiseen laitteista, jotka toimivat jollakin muulla energianlähteellä kuin sähköllä. Ennen kuin alat koota laitetta, irrota rasvasuodatin/-suodat-

timet (Kuva 10) näin laitetta on helpompi käsitellä.

- Jos asennetaan imevä hellakupu on ensin tehtävä ilmanpoistoaukko.

- Suositellaan käyttämään ilmanpoistoputkea, jonka halkaisija vastaa ilman ulostuloaukon mittoja. Pienen-tävien sovituskappaleiden käyttö voi alentaa tuotteen toimintatulosta ja lisätä meluisuutta.

- Jos laitteenne on suunniteltu käytettäväksi asunnoissa joiden ilman-imukanava on keskeinen menettele seuraavasti:

- Kytkin ohjaa venttiilin avaamista ja sulkemista sähkömoottorilla. Kun kytkin asetetaan ON-asentoon ja teleskooppi vedetään ulos, venttiili aukeaa mahdollistaen vanhentuneen ilman imemisen. Venttiili sulkeutuu asettamalla kytkin OFF-asentoon tai sulkemalla ulosvedon.

Ennen liesituulettimen asentamista: asenna sähköventtiilisarja K kuvan 2 - 6 mukaisesti.

Sähköventtiilisarja K voidaan kääntää myös 180°.

•Asennus:

Jatka asentamalla tyypin "A" (kuva 3) tai tyypin "B" (kuva 4) laitteen versiosta riippuen.

- Tuulettimen kiinnittäminen seinäkaapin alao-saan:

Tyypin "A": Laite kiinnitetään seinäkaappiin tai muuhun vastaavaan tukeen. Kiinnitä laite neljällä huonekalutyypille sopivalla ruuvilla ja tee tarvittavat reiät ohjeiden mukaisesti (Kuva 1).

Tyypin "B": Tämän tyyppiselle liesituulettimelle varmista, että kaapin paksuus on (kuva 4) lueteltujen arvojen sisällä.

Asenna liesituuletin kaappiin (Kuva 4) ja varmista, että 4 jousta on hyvin kiinni paikoillaan. Kiinnitä liesituuletin kaappiin tiukasti käyttäen ruuvimeisseliä ruuvien kirstämiseen, kunnes laite on samassa tasossa kaapin (Kuva 5) kanssa.

Aseta kuvun etuosa samansuuntaiseksi kaapin oven kanssa, säädä uloketuki L ruuvien P avulla (Kuva 7) ja lopuksi kiinnitä kupu paikoilleen takaosastaan.

- Imevä versio:

Tämän tyyppisessä asennuksessa laite tyhjentää höyryt ulos ulkoseinän tai olemassa olevan kanavan kautta. Tämä vuoksi on tarpeen hankkia ilman teleskooppinen poistoletku, joka vastaa voimassa olevia määräyksiä paloturvallisuudesta ja se tulee liittää toimitettuun laippaan H (Kuva 3 - Kuva 4).

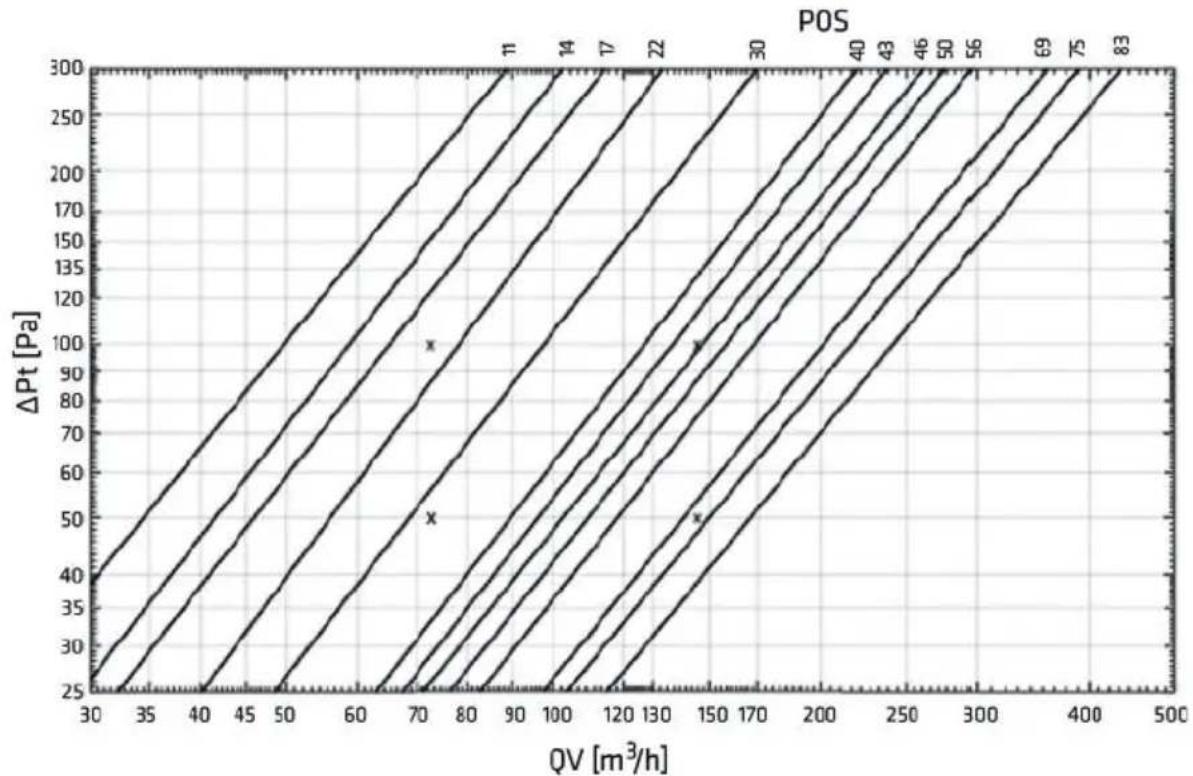

- Säätöpellin Sääö oikeaan uuttamiseen (Kuva 8): Perustuuletuksessa on 12 asetusvaihtoehtoa, joille on 12 vastaavaa pakotettua asetusta.

VAROITUS: Säätö tehdään suljetulla venttiilillä.

Irrota rasvasuodatin ja löysää ruuvit (A), säädä venttiiliä tarpeen mukaan (katso yleiskuvaus alla). Kiristä ruuvi ja asenna rasvasuodatin takaisin (katso lisäsivu).

KÄYTTÖ JA HUOLTO-OHJEET

- Suositellaan käynnistämään laite ennen minkä tahan-sa ruuan kypsennyksen aloittamista. On suositeltavaa antaa laitteen toimia vielä 15 minuuttia käytön jälkeen, jotta ruoanvalmistuksesta aiheutuneet käryt saadaan kokonaan pois huonetilasta. Liesituulettimen hyvä

toiminta riippuu oikeasta ja säännöllisestä huollosta; erityistä huomiota tulee kiinnittää rasvasuodattimeen ja aktiivihilisuodattimeen.

- Rasvasuodattimen tehtävänä on pidättää ilmassa leijuvat rasvahiukkaset ja siksi se on altis tukkeutumaan ajanjaksossa, jonka pituus vaihtelee laitteen käytön mukaan.

- Tulipalovaaran ennaltaehkäisemiseksi, pese rasvasuodattimet käsin vähintään 2 kuukauden välein neutraaleja ja hankaamattomia pesuaineita käyttämällä tai astianpesukoneessa alhaisessa lämpötilassa ja lyhyellä pesuohjelmalla.

- Muutamien pesukertojen jälkeen voi syntyä värinmuutoksia. Tämä ei oikeuta valituksen kautta osien mahdolliseen vaihtoon.

- Puhdista liesituuletin säännöllisesti sekä sisältä että ulkoa käyttäen riepua, joka on kostutettu denaturoidulla alkoholilla tai nestemäisillä neutraaleilla ei-hankaavilla pesuaineilla.

- Valaistuslaitteisto on suunniteltu käytettäväksi ruokien kypsennyksen aikana eikä pitkäaikaiseen ympäristön yleiseen valaisuun. Valaistuksen pitkäaikainen käyttö vähentää huomattavasti lamppujen keskimääräistä käyttöikää.

- Jos laite on varustettu hajavalolla, sitä voidaan käyttää pitkäaikaiseen ympäristön yleiseen valaisuun.

- Varoitus: liesituulettimen puhdistukseen ja vaihtoon sekä suodattimien puhdistukseen kuuluvien ohjeiden noudattamatta jättäminen aiheuttaa tulipalovaaran. Näin ollen suositellaan annettujen ohjeiden noudattamista.

• Ohjaimet (Kuva 9):

Käytä vain laitteeseen asennettujen kaltaisia ja watti-luvultaan samoja lamppuja.

LAITTEEN VALMISTAJA EI OLE VASTUUSSA VAHINGOISTA, JOTKA OVAT AIHEUTUNEET YLLÄMAINITTUJEN OHJEIDEN LAIMINLYÖNNISTÄ.
