Newcaste Medio - Emhætte Thermex - Gratis brugsanvisning og manual

Produkttype	Emhætte
Mærke	Thermex
Model	Newcaste Medio
Bredde	600 mm (estimeret)
Dybde	500 mm (estimeret)
Højde (min.-maks.)	700 - 1100 mm (estimeret)
Vægt	Ca. 15 kg (estimeret)
Strømforsyning	220-240 V ~ 50 Hz
Motoreffekt	220 W (estimeret)
Antal hastigheder	3 + intensiv
Maksimal luftstrøm	650 m³/h (estimeret)
Støjniveau (maks.)	65 dB(A) (estimeret)
Belysning	2 x 20 W halogen eller LED (estimeret)
Fedtfiltertype	Aluminiumsnet, vaskbart
Kulfilter (valgfrit)	Ja, udskifteligt
Kanal diameter	150 mm
Udsugningstilstand	Kanal eller recirkulation
Betjeningstype	Elektroniske trykknapper
Sikkerhedsfunktion	Termisk afbrydelse
Energiklasse	C (estimeret)

Ofte stillede spørgsmål - Newcaste Medio Thermex

Hvordan installerer jeg Newcaste Medio emhætten?

Installation bør udføres af en kvalificeret fagperson. Sørg for, at emhætten monteres mindst 65 cm over kogepladen. Se manualen for detaljerede monteringsanvisninger og elektrisk tilslutning.

Hvor ofte skal jeg rengøre fedtfiltrene?

Rengør aluminiumsfedtfiltrene hver 3-4 uge under normal brug. Du kan vaske dem i opvaskemaskine eller i hånden med varmt sæbevand.

Kan jeg bruge emhætten uden kanal?

Ja, emhætten kan bruges i recirkulationstilstand. Til dette skal du installere et kulfilter (sælges separat).

Hvordan udskifter jeg kulfilteret?

Åbn fedtfiltergitteret, fjern det gamle kulfilter, og indsæt et nyt. Filteret bør udskiftes hver 3-6 måned afhængigt af brug.

Hvorfor larmer min emhætte meget?

Kontroller, om kanalen er blokeret, eller om filtrene er tilstoppede. Sørg også for, at emhætten er korrekt installeret og ikke vibrerer mod væggen. Hvis støjen fortsætter, kontakt Thermex support.

Hvordan skifter jeg pærerne?

Først skal du sikre, at emhætten er afbrudt fra strømmen. Fjern lampedækslet, udskift pæren med en kompatibel halogen- eller LED-pære (max 20W). Sæt dækslet på igen.

Hvad er den anbefalede afstand mellem kogeplade og emhætte?

For elektriske kogeplader er minimumsafstanden 65 cm. For gaskogeplader er den 75 cm. Overholdelse af disse afstande sikrer optimal ydeevne og sikkerhed.

Har emhætten en fjernbetjening?

Newcaste Medio modellen leveres ikke med fjernbetjening. Den betjenes via elektroniske trykknapper på frontpanelet.

Hvordan nulstiller jeg filtermætningsindikatoren?

Efter rengøring eller udskiftning af filtre skal du trykke og holde timerknappen nede i 3 sekunder, indtil indikatorlyset slukker. Dette nulstiller mætningsalarmen.

Hvor kan jeg finde reservedele?

Reservedele (filtre, pærer osv.) fås hos autoriserede Thermex forhandlere eller online. Brug modelnummeret Newcaste Medio ved bestilling.

BRUGSANVISNING Newcaste Medio Thermex

• Emhætten er udviklet og produceret i henhold til DS/EN 60335-1.
• Denne emhætte er kun beregnet til brug i private hjem, hvis den benyttes til andre formål bortfalder reklamationsretten.
• AI installation skal udføres af en faguddannet tekniker i overensstemmelse med anvisningerne fra Thermex Scandinavia A/S (Thermex) og gældende lovgivning.
• Thermex fraskriver sig ethvert ansvar for skader, der er opstået som følge af forkert installation, montering, brug eller forkerte indstillinger.
  •
  • F∅R MONTERING/IBRUGTAGNING
• Kontrollér emhætten for transportskader, fejl og mangler straks ved modtagelsen.
• Transportskader anmeldes straks ved modtagelse til transportfirma og Thermex.
• Fejl og mangler skal anmeldes til Thermex inden 8 dage efter modtagelsen, og senest inden montering/ibrugtagning.
  .
• MONTERING
• Emhætten er beregnet til drift ved 230 Volt ±10%\~ 50 HZ ±10%i henhold til EN 50160
• Emhætten skal altid være tilsluttet jord.
• For modeller med ekstern motor gælder

det, at der IKKE må anvendes fælles nul ved installation af emhætte og motor, da dette vil påvirke styringen.

- Ved brug af en ekstern motor fra en anden leverandør SKAL det sikres, at motoren er brugbar sammen med den valgte emhætte. Ellers vil reklamationsretten på emhætten bortfalde.

- Tilslut ikke strøm til emhætten før monteringen er fuldført.

- Luften må ikke ledes fra emhætten ud i et rør, der bruges til aftræk fra apparater, der anvender gas eller andre brændbare materialer, men skal have et separat aftræk.

- Den nationale lovgivning vedrørende udledning af luften skal overholdes.

- Benyt altid den oprindelige aftræksdimension. Ved reduktion af aftræksstørrelsen mindskes ydeevnen og lydniveau et forhøjes.

- Aftrækket fra emhætten ud til det fri bør være kortest muligt, for at få størst mulig effekt af emhætten.

- Antallet af bøjninger på aftrækket bør minimeres mest muligt, for at få størst mulig effekt af emhætten.

- Thermex anbefaler, at der altid anvendes lyd- og kondensisoleret aftræksslange ved gennemføring i ikke-opvarmede rum.

- Thermex anbefaler, at der ved brug af flexslange anvendes en lyddæmper for at minimere lydniveauet

• Ved brug af flexslange skal det altid sikres, at denne er fuldt udstrakt for at minimere luftmodstanden og derved opnå maksimal sugeevne.
• Forskellige materialer kræver forskellige rawlplugs og skruer. Brug rawlplugs og skruer der passer til det materiale emhætten skal monteres i.
• Hvis ikke anvisningerne for montering af skruer og beslag følges, kan det medføre elektrisk stød.

• Minimumsafstanden til gaskomfurer fra brænderkant til undersiden af emhætten SKAL være 65 cm i henhold til EN 60335-2-31.

• For skabsintegrerede, frithængende og væghængte emhætter anbefaler Thermex, at afstanden mellem komfur og emhætte er mellem 50 cm og 70 cm for at sikre maksimal sugeevne.

• Kontrollér altid den angivne mindsteafstand mellem komfur og emhætte i vejledningen til komfuret. Hvis denne vejledning angiver en større afstand, end den af Thermex anbefalede, SKAL forskrifterne for komfuret overholdes.
• For loftsintegredere modeller anbefaler Thermex, at afstanden mellem komfur og emhætte ikke oversiger 3 meter.

MED I KASSEN F∅LGER

• 1 emhætte
• 1 fjernbetjening
• 4 dækpropper til skruehuller
• 1 monteringssæt
- 1 A23 batteri
• 1 brugervejledning
• 1 monteringvejledning

MONTERING

BEMÆRK: Ved montering af en loftsintegreret emhætte, er det vigtigt, at det materiale og den konstruktion, som emhætten skal monteres i, har en bæreevne der svarer til vægten af den valgte model.

BEMÆRK: Dette produkt er meget tungt. Emhætten skal løftes og installeres af mindst to personer, eller ved brug af løftebord.

MULIGHEDER FOR MONTERING

Der er to metoder til at montere din loftintegrerede emhætte fra Thermex på:

• Montering i loft med beslag
- Montering i loftspodie (BEMÆRK: kan kun anvendes med opadgåenede aftræk)

BEMÆRK: Beslagene på loftintegrede emhætter fra Thermex har en frigang på 2,5 cm.

INDBYGNINGSMÅL

	VÅCT(kg)	BREDDE(mm)	DYBDE(mm)	H∅JDE(mm)	AFTRÆK(mm)
Newcastle Medio/Integrata Mdeio	30 860	455 230 230	x100
Newcastle Maxi 39 1150 560 230	230x100

MONTERING MED BESLAG

1

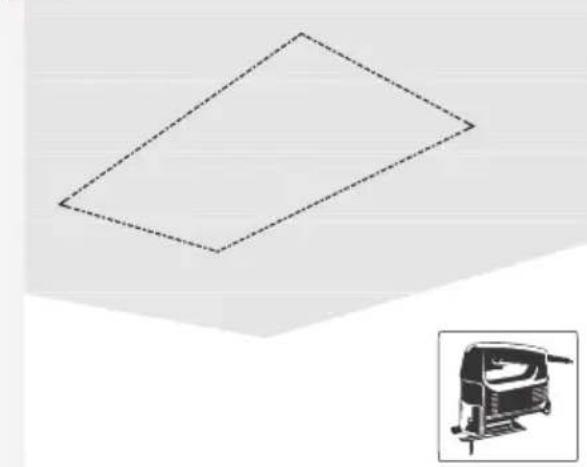

Mål ud og skær hul i loftet efter den valgte models mål.

2

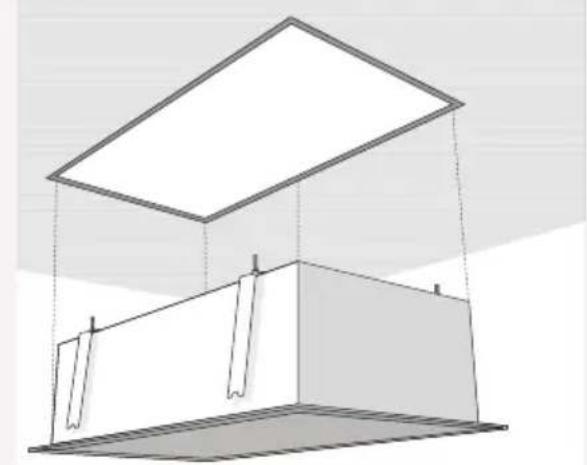

Skub emhætten op i det udskårne hul i loftet. NB: Vær opmærksom på hvilken vej lågen åbnes, inden emhætten monteres i loftet.

3

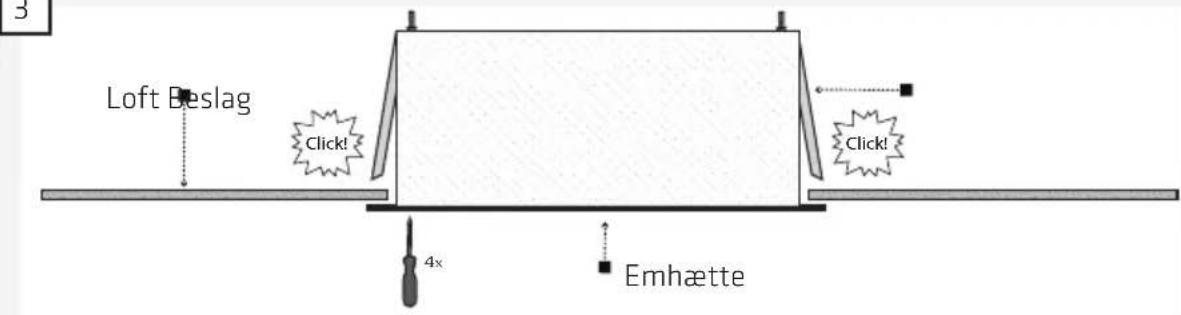

Emhætten skal skubbes op, til beslagene "clicker" op over den konstruktion som emhætten skal monteres i.

Hvis beslagene ikke "clicker", skubbes de på plads ved at presse op på monteringsskruerne, der holder beslagene. Dette gøres med en skruetrækker igennem de fire huller i hjørnerne.

BEMÆRK: Ved montering i etageadskillelse anbefaler Thermex at der isoleres omkring emhætten, for at undgå støjgener.

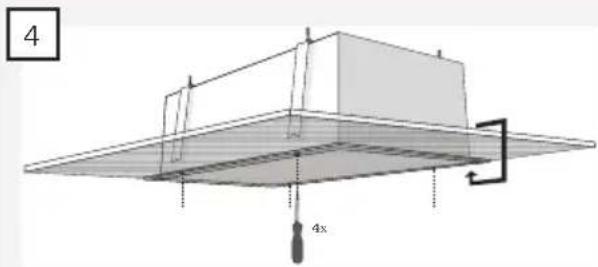

Juster beslagene så emhættens kant flugter med loftet. Dette gøres med en stjerne-skruetrækker igennem de fire huller i hjørnerne.

BEMÆRK: Efter endt justering, skal dækpropperne monteres i skruehullerne, da der ellers vil kunne opleves øget støj.

Efter endt montering af emhætten, skal aftrækket monteres. Thermex anbefaler, at der monteres et kontraspjæld på aftræksinstallationen for at hindre træk igennem aftrækskanalen.

BEMÆRK: Ved installation af kontraspjæld, skal det sikres at spjældet kan åbne frit. Hvis ikke spjældet kan åbne frit, kan det nedsætte emhættens sugeevne og øge støjen fra emhætten.

BEMÆRK: Anvendes emhætten til recirkulation af luften, og der ikke monteres aftræk til det fri, er det vigtigt, at aftrækket ikke blokeres, da emhætten ellers vil blive beskadiget.

MONTERING I LOFTSPODIE

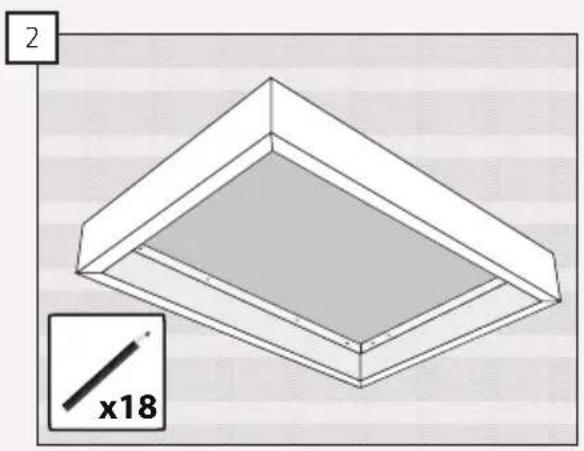

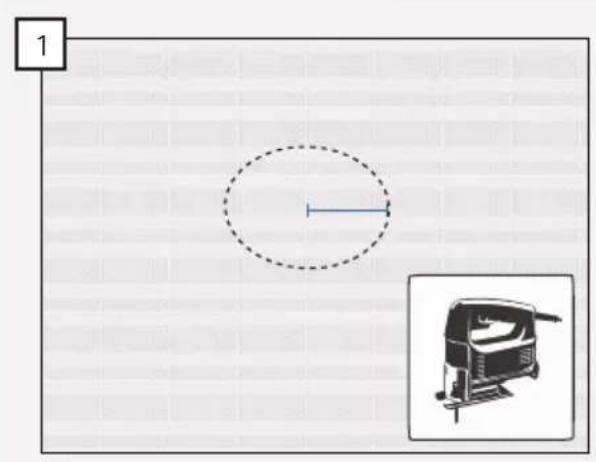

Mål ud og skær hul til aftrækket i loftet. Marker hullerne fra loftspodiet på loftet.

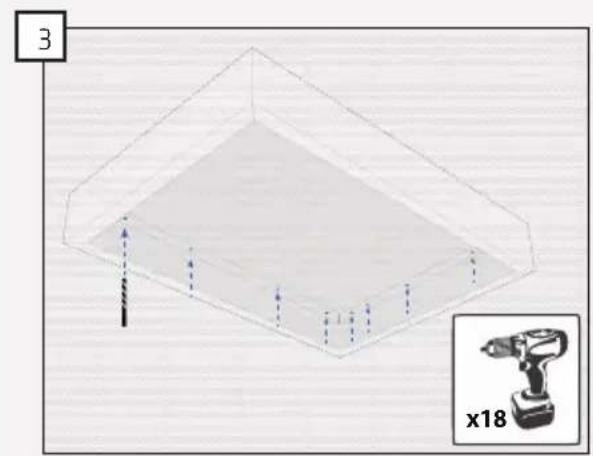

Bor hullerne for. Skru loftspodiet fast til loftet.

5

Emhætten monteres i loftpodiet, ved at følge punkt 2-6 i afsnittet MONTERING MED BESLAG.

ELINSTALLATION

INTERN MOTOR

En emhætte med intern motor tilsluttes elnettet med det monterede Schuko-stik.

BEMÆRK: Emhætten skal være tilsluttet jord.

EKSTERN MOTOR

Ved installation af en emhætte med ekstern motor er det vigtigt, at der IKKE anvendes fælles nul ved installation af emhætte og motor, da dette vil påvirke styringen.

BEMÆRK: Emhætten og motor skal være tilsluttet jord.

INNHOLD

Generell adversel	15
Med i esken følger	17
Montering	18
Montering med beslag	19
Montering i Itakpodie	21
Elinstallation	22

GENERELL ADVARSEL

• Ventilatoren er beregnet til drift ved 230 Volt ±10%\~ 50 HZ ±10% i henhold til EN 50160
• Ventilatoren skal alltid være tilkoblet jord.
• For modeller med ekstern motor, må det

MERK: Dette produkt er meget tungt. Ventilatoren skal løftes og installeres af minst to personer, eller ved bruk af løftebord.

ALTERNATIVER FOR MONTERING

En hette med intern motor kobles til strømnettet med den medfølgende støpselet.

BEMERK: Apparatet må være jordet.

EKSTERN MOTOR

BEMERK: Hette og motoren må være jordet.

INNEHÅLL
