Newcaste Medio - Köksfläkt Thermex - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Varumärke	Thermex
Modell	Newcaste Medio
Bredd	600 mm (uppskattad)
Djup	500 mm (uppskattad)
Höjd (min-max)	700 - 1100 mm (uppskattad)
Vikt	Ca 15 kg (uppskattad)
Strömförsörjning	220-240 V ~ 50 Hz
Motoreffekt	220 W (uppskattad)
Antal hastigheter	3 + intensiv
Maximalt luftflöde	650 m³/h (uppskattad)
Ljudnivå (max)	65 dB(A) (uppskattad)
Belysning	2 x 20 W halogen eller LED (uppskattad)
Fettfiltertyp	Aluminiumnät, tvättbart
Kolfilter (tillval)	Ja, utbytbart
Kanal diameter	150 mm
Utsugningstyp	Kanalansluten eller cirkulation
Kontrolltyp	Elektroniska tryckknappar
Säkerhetsfunktion	Termisk överbelastningsskydd
Energiklass	C (uppskattad)

Vanliga frågor - Newcaste Medio Thermex

Hur installerar jag Newcaste Medio köksfläkt?

Installationen bör utföras av en behörig yrkesperson. Se till att fläkten monteras minst 65 cm ovanför hällen. Se manualen för detaljerade monteringsanvisningar och elektrisk anslutning.

Hur ofta ska jag rengöra fettfiltren?

Rengör aluminiumfettfiltren var 3-4:e vecka vid normal användning. Du kan diska dem i diskmaskin eller för hand med varmt tvålvatten.

Kan jag använda fläkten utan kanal?

Ja, fläkten kan användas i cirkulationsläge. För detta behöver du installera ett kolfilter (säljs separat).

Hur byter jag kolfilter?

Öppna fettfiltergallret, ta bort det gamla kolet och sätt i ett nytt. Filtret bör bytas var 3-6:e månad beroende på användning.

Varför låter min köksfläkt högt?

Kontrollera om kanalen är blockerad eller om filtren är igensatta. Se också till att fläkten är korrekt installerad och inte vibrerar mot väggen. Om ljudet kvarstår, kontakta Thermex support.

Hur byter jag glödlampor?

Först, se till att fläkten är frånkopplad från strömmen. Ta bort lamphöljet, byt lampa mot en kompatibel halogen- eller LED-lampa (max 20 W). Sätt tillbaka höljet.

Vilket är det rekommenderade avståndet mellan häll och fläkt?

För elektriska hällar är minimiavståndet 65 cm. För gashällar är det 75 cm. Att följa dessa avstånd säkerställer optimal prestanda och säkerhet.

Har fläkten en fjärrkontroll?

Newcaste Medio-modellen kommer inte med fjärrkontroll. Den styrs med elektroniska tryckknappar på frontpanelen.

Hur återställer jag filtermättnadsindikatorn?

Efter rengöring eller byte av filter, tryck och håll in timerknappen i 3 sekunder tills indikatorlampan släcks. Detta återställer mättnadsalarmet.

Var hittar jag reservdelar?

Reservdelar (filter, lampor, etc.) finns hos auktoriserade Thermex-återförsäljare eller online. Använd modellnumret Newcaste Medio vid beställning.

BRUKSANVISNING Newcaste Medio Thermex

Allmänt	25
Leveransens innehåll	27
Montering	28
Montering med beslag	29
Montering i baldakin	31
Elinstallation	32

ALLMÄNT

• Köksfläkten är utvecklad och tillverkad i enlighet med DS/EN 60335-1
• Denna enhet är endast avsedd för användning i privata bostäder, vid annan användning bortfaller garanti och reklamationsrätt.
• All installation skall utföras av behörig installatör enligt anvisningar från Thermex Scandinavia AB (Thermex) och enligt gällande bestämmelser.
• Thermex frånskriver sig allt ansvar för skador som uppkommer på grund av felaktig installation, montering, användning eller felaktiga inställningar.

FÖRE MONTERING/ANVÄNDNING

• Kontrollera köksfläkten efter transportskador eller fel direkt vid mottagandet.
• Transportskador anmäls omedelbart till transportören och Thermex.
• Eventuella fel och avsaknader skall anmälas till Thermex inom 8 dagar efter mottagandet och senast innan montering/användning.

MONTERING

• Köksfläkten är avsedd för 230 Volt ±10%\~ 50 HZ ±15% max enligt EN 50160
• Köksfläkten skall alltid anslutas till jord.

• För modeller med extern motor gäller följande: Det får inte användas gemensam nolla vid installation av köksfläkten och motorn, detta påverkar styrfunktionen.

• Vid användning av en extern motor från annan leverantör SKALL det säkerställas att motorn kan användas ihop med den valda köksfläkten. I annat fall bortfaller reklamationsrätten på köksfläkten.

• Anslut inte ström till köksfläkten innan monteringen är slutförd.
• Luften får inte ledas ut från fläktkåpan genom rör som används för utsug från apparater som använder gas eller andra typer av bränslen – det måste finnas ett separat utsug.
• Respektera alltid nationella lagar om evakuering av luft.
• Använd alltid den angivna kanaldimensionen. Vid reduktion av kanalstorleken försämras kapaciteten och ljudnivån ökar.
• För bästa möjliga effekt skall längden på evakueringskanalen vara så kort som möjligt.
• Undvik böjar i möjligaste mån för att få bästa möjliga effekt.
• För att uppfylla kravet avseende brandskydd och undvika kondens skall kanalen alltid isoleras enligt gällande byggregler.
• Om det i köket används en flexibel anslutningsslang, kan ljuddämpare användas för att reducera ljudnivån ytterligare.
• Om det i köket används en flexibel anslutningsslang, skall denna vara helt

utsträckt för att minimera luftmotständet.

• Olika material kräver olika plugg och skruv. Använd plugg och skruv som är avsedda för det material köksfläkten skall fästas i.
• Om du inte följer monteringsanvisningarna för skruvar och beslag finns risk för elektrisk stöt.
• Minimiavständet till gasspisar från brännarkant till fläktkåpans undersida MÅSTE vara 65 cm enligt SS-EN 60335-2-31.
• För bästa funktion bör väggmonterade

köksfläktar monteras 50-65 cm ovanför spisen och frihängande modeller 60-70 cm ovanför spisen.

• Kontrollera alltid det angivna minimiavständet mellan spis och köksfläkt i anvisningen från spisens tillverkare. Om denna anvisning anger ett större avständ än det Thermex rekommenderar skall anvisningarna från spistillverkaren följas.
• För takintegrerade modeller rekommenderar Thermex, att avständet mellan spis och köksfläkt inte överstiger 3 meter.

LEVERANSENS INNEHÅLL

• 1 köksfläkt
• 1 fjärrkontroll
• 4 täckproppar till skruvhål
- 1 monteringssats
• 1 A23 batteri
• 1 bruksanvisning
• 1 monteringsanvisning

MONTERING

OBSERVERA: Vid montering av en takintegrerad köksfläkt, är det viktigt, att det material och den konstruktion, som köksfläkten skall monteras i, har en bärighet som motsvarar vikten på den valda modellen.

OBSERVERADenna produkt är väldigt tung. Köksfläkten skall lyftas och monteras av minst två personer eller med hjälp av ett monteringsbord.

MONTERINGSMÖJLIGHETER

Det finns två olika metoder att montera din takintegrerade köksfläkt från Thermex på:

• Montering i tak med beslag
- Montering i baldakin (OBS: Kan endast användas med utblås/evakuering uppåt)

OBS: Beslagen på takintegrerade köksfläktar från Thermex har en frigång på 2,5 cm.

INBYGGNADSMÄTT

	VIKT(kg)	BREDD(mm)	DJUP(mm)	HÖJD(mm)	UTBLÅS(mm)
Newcastle Medio / Integrata Medio	30 860	455 230 230	x100
Newcastle Maxi 39 1150 560 230	230x100

MONTERING MED BESLAG

1

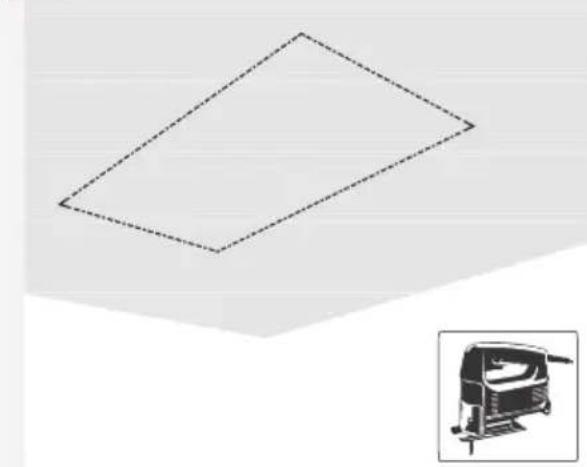

Mätt ut och skär hål i taket efter den valda modellens mätt.

2

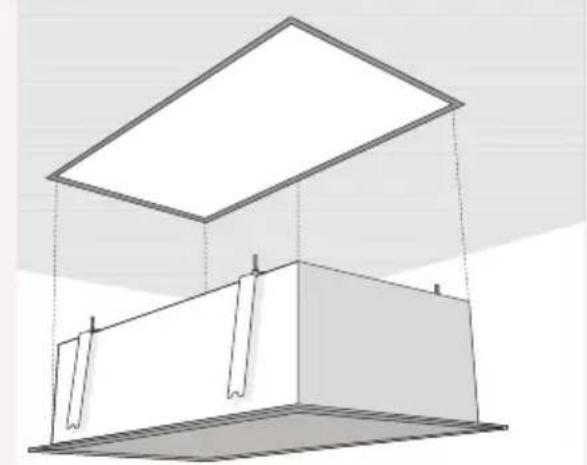

Tryck upp köksfläkten i det upptagna hålet. OBS: Var uppmärksam på vilket hål luckan på köksfläkten öppnas åt, innan den monteras i taket.

3

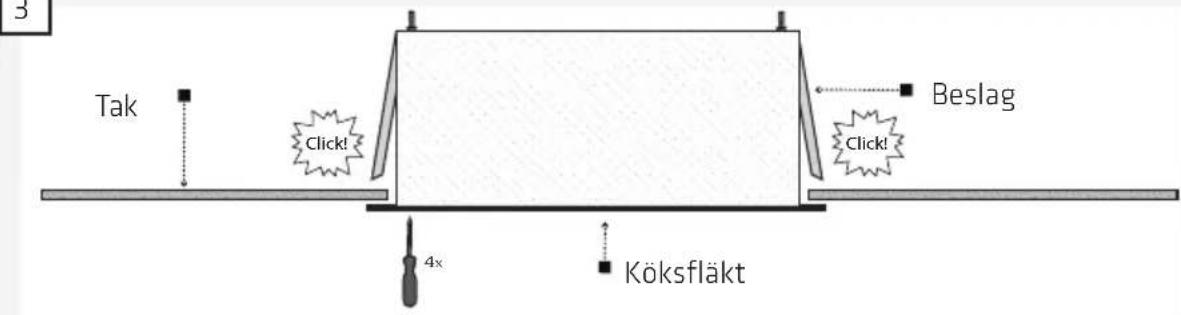

Köksfläkten skall tryckas upp, tills beslagen "Klickar" fast över den konstruktion som den skall monteras i.

Om beslagen inte "klickar", trycks de på plats genom att pressa monteringsskruvarna som håller beslagen uppåt. Detta görs med en skruvmejsel genom de fyra hålen i hörnen.

OBS: Vid montering mellan bebodda väningsplan rekommenderar Thermex isolering runt köksfläkten, för att undgå eventuellt resonansljud.

Justera beslagen så köksfläktens nederkant linjerar med taket. Detta görs med en skruvmejsel genom de fyra hålen i hörnen.

OBS: Efter slutlig justering skall täckprop- parna monteras i skruvhålen för att undvika luftljud.

När köksfläkten är monterad skall den kanalanslutas. Thermex rekommenderar att det monteras kallrasskydd i kanalen för att hindra kall luft från att dra in i huset.

OBS: Vid installation av kallrasskydd skall det kontrolleras att spjället öppnar ordentligt. Om spjället inte öppnar sig helt försämras fläktens funktion genom nedsatt luftmängd och ökad ljudnivå.

OBS: Om köksfläkten används för recirkulering med kolfilter och inte kanalansluts, är det ändå viktigt att inte anslutningsstosen blockeras, då fläkten tar skada av detta.

MONTERING I BALDAKIN

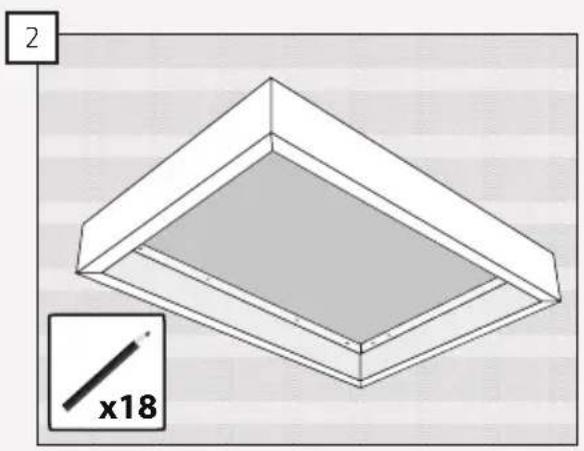

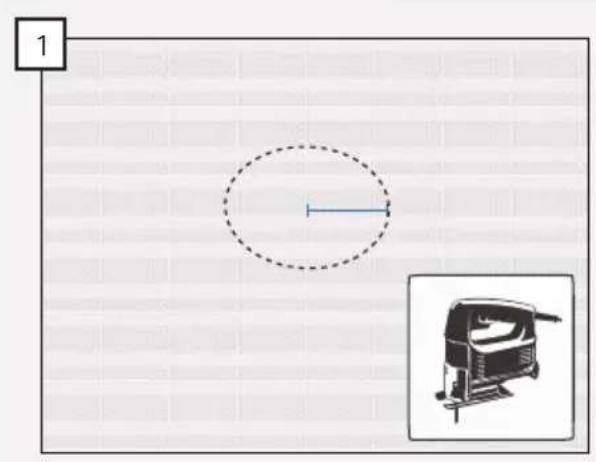

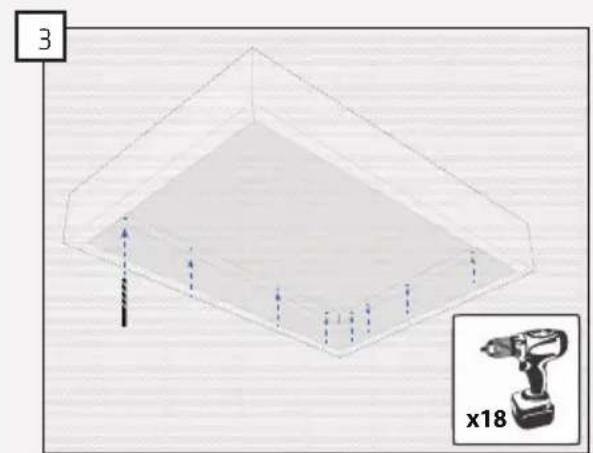

Mätt ut och skär hål i taket för kanalen. Markera ut baldakinens skruvhål i taket.

Montera köksfläkten i baldakinen genom att följa punkt 2-6 i avsnittet MONTERING MED BESLAG.

ELINSTALLATION

INTERN MOTOR

En köksfläkt med inbyggd motor ansluts till elnätet med den monterade kontakten.

OBS: Apparaten måste vara jordad.

EXTERN MOTOR

När du installerar en fläkt med extern motor, är det viktigt att inte använda gemensam nolla vid installation av köksfläkt och motor, eftersom detta kommer att påverka styringen av fläktmotorn.

OBS: Köksfläkt och motor måste jordas.
