Newcaste Medio - Keittiön liesituuletin Thermex - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin
Merkki	Thermex
Malli	Newcaste Medio
Leveys	600 mm (arvioitu)
Syvyys	500 mm (arvioitu)
Korkeus (min-max)	700 - 1100 mm (arvioitu)
Paino	N. 15 kg (arvioitu)
Virransyöttö	220-240 V ~ 50 Hz
Moottorin teho	220 W (arvioitu)
Nopeuksien lukumäärä	3 + tehostus
Maksimi ilmavirta	650 m³/h (arvioitu)
Melutaso (max)	65 dB(A) (arvioitu)
Valaistus	2 x 20 W halogeeni tai LED (arvioitu)
Rasvasuodattimen tyyppi	Alumiiniverkko, pestävä
Hiilisuodatin (valinnainen)	Kyllä, vaihdettava
Kanavan halkaisija	150 mm
Poistotapa	Kanavoitu tai kierto
Ohjaustyyppi	Elektroniset painikkeet
Turvaominaisuus	Ylikuumenemissuoja
Energialuokka	C (arvioitu)

Usein kysytyt kysymykset - Newcaste Medio Thermex

Kuinka asennan Newcaste Medio liesituulettimen?

Asennus tulee teettää pätevällä ammattilaisella. Varmista, että liesituuletin on asennettu vähintään 65 cm etäisyydelle keittotasosta. Katso ohjekirjasta tarkat asennusohjeet ja sähkökytkentä.

Kuinka usein rasvasuodattimet tulisi puhdistaa?

Puhdista alumiiniset rasvasuodattimet 3-4 viikon välein normaalikäytössä. Voit pestä ne astianpesukoneessa tai käsin lämpimällä saippuavedellä.

Voinko käyttää liesituuletinta ilman kanavaa?

Kyllä, liesituuletinta voidaan käyttää kiertoilmatilassa. Tätä varten tarvitset hiilisuodattimen (saatavilla erikseen).

Kuinka vaihdan hiilisuodattimen?

Avaa rasvasuodattimen ritilä, poista vanha hiilisuodatin ja aseta uusi. Suodatin tulee vaihtaa 3-6 kuukauden välein käytöstä riippuen.

Miksi liesituuletin pitää kovaa ääntä?

Tarkista, onko kanava tukossa tai suodattimet tukkeutuneet. Varmista myös, että liesituuletin on asennettu oikein eikä se värähtele seinää vasten. Jos melu jatkuu, ota yhteyttä Thermexin tukeen.

Kuinka vaihdan lamput?

Varmista ensin, että liesituuletin on irrotettu virtalähteestä. Poista lampun kansi, vaihda polttimo yhteensopivaan halogeeni- tai LED-polttimoon (max 20W). Kiinnitä kansi takaisin.

Mikä on suositeltu etäisyys keittotason ja liesituulettimen välillä?

Sähköliesillä vähimmäisetäisyys on 65 cm. Kaasuliesillä se on 75 cm. Näiden etäisyyksien noudattaminen varmistaa optimaalisen suorituskyvyn ja turvallisuuden.

Onko liesituulettimessa kaukosäädin?

Newcaste Medio -mallissa ei ole kaukosäädintä. Sitä ohjataan elektronisilla painikkeilla etupaneelissa.

Kuinka nollaan suodattimen kyllästysilmaisimen?

Puhdistuksen tai suodattimien vaihdon jälkeen paina ja pidä painettuna ajastinpainiketta 3 sekunnin ajan, kunnes merkkivalo sammuu. Tämä nollaa kyllästyshälytyksen.

Mistä löydän varaosia?

Varaosia (suodattimet, polttimot jne.) on saatavana valtuutetuilta Thermex-jälleenmyyjiltä tai netistä. Käytä tilauksessa mallinumeroa Newcaste Medio.

KÄYTTÖOHJE Newcaste Medio Thermex

Yleisiä varoituksia	35
Toimitussisältö	37
Asentaminen	38
Asennus kattoon	39
Asennus asennuskoteloon	41
Sähköasennukset	42

YLEISIÄ VAROITUKSIA

• Liesikupu on suunniteltu ja valmistettu standardin DS/EN 60335-1 mukaisesti.
• Laite on tarkoitettu kotitalouskäyttöön. Jos sitä käytetään muihin tarkoituksiin, takuu raukeaa.
• Asennus on annettava ammattitaitoisen asentajan suoritettavaksi Thermex Scandinavia A/S:n (Thermex) ohjeiden ja voimassa olevan lainsäädännön mukaisesti.
• Thermex ei vastaa mistään väärän asennuksen, kiinnityksen, käytön tai mahdollisten väärien asetusten aiheuttamista vahingoista.
  •
• ENNEN ASENNUSTA/KÄYTTÖÖNOT- TOA
• Tarkista heti vastaanoton yhteydessä, ettei liesikuvussa ole kuljetusvaurioita eikä virheitä.
• Ilmoita mahdollisista kuljetusvaurioista välittömästi kuljetusliikkeelle ja Thermexille.
• Virheistä ja puutteista on ilmoitettava Thermexille 8 päivän kuluessa tuotteen vastaanottamisesta, kuitenkin viimeistään asennuksen/käyttöönoton yhteydessä.
  •
• ASENTAMINEN
• Kupu on suunniteltu käytettäväksi sähköverkossa 230 V ±10 %\~ 50 HZ ±10 % standardin EN 50160 mukaisesti

• Kupu pitää aina maadoittaa.

• Ulkoisella moottorilla varustetuissa malleissa El saa käyttää yhteistä nolla-johtoa poistopuhaltimen ja moottorin asennukseen, koska se vaikuttaa laitteen ohjaukseen.

• Muun valmistajan ulkoista moottoria käytettäessä TÄYTYY varmistaa, että moottori on yhteensopiva liesikuvun kanssa. Muussa tapauksessa liesikuvun takuu raukeaa.
• Älä kytke virtaa liesikupuun, ennen kuin asennus on valmis.
• Liesikuvusta ei saa johtaa ilmaa tuuletuksessa käytettävään kanavaan, jossa kulkee kaasuja tai muita palavia materiaaleja, vaan ilma on johdettava erilliseen kanavaan.
• Poistoilmakanavia koskevia kansallisia määräyksiä pitää noudattaa.
• Käytä aina alkuperäisen kokoista poistokanavaa. Jos poistokanava on pienempi, liesikuvun suorituskyky huononee ja melutaso kasvaa.
• Liesikuvun poistokanavan pitäisi olla mahdollisimman lyhyt, jotta liesikupu toimisi mahdollisimman tehokkaasti.
• Hormin mutkien määrä on pyrittävä pitämään mahdollisimman pienenä, jotta liesikupu toimisi mahdollisimman tehokkaasti.
• Thermex suosittelee ääni- ja lämpöeri- stetyn hormiputken käyttämistä aina, kun hormi kulkee kylmissä tiloissa.
• Jos liittämiseen käytetään joustavaa

putkea, Thermex suosittelee äänenvai- mentimen käyttämistä, jotta melutaso pysyisi mahdollisimman pienenä

• Joustavaa putkea käytettäessä on aina varmistettava, että se on venymätön, jotta minimoidaan ilmanvastus ja saavutetaan suurin mahdollinen poistokyky.
• Eri materiaalit vaativat erilaiset tulpat ja ruuvit. Käytä seinätulppia ja ruuveja, jotka sopivat materiaaliin, johon liesikupua ollaan asentamassa.
• Asennusohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskun.

• Vähimmäisetäisyyden kaasulla toimiviin keittolevyihin liesikuvun alapuolen reunasta TÄYTYY olla 65 cm EN 60335-2-31 -standardin mukaisesti.

• Kotelorakenteiselle, vapaasti riippuvalle ja seinälle asennetulle kuvulle Thermex suosittelee lieden ja kuvun väliseksi etäisyydeksi 50 - 70 cm, jotta saavutetaan mahdollisimman suuri imukyky.

• Tarkista aina lieden käyttöohjeessa määritelty minimietäisyys lieden ja kuvun välille. Jos ko. ohjeet määräävät suuremman etäisyyden kuin Thermex suosittelee, TÄYTYY lieden ohjeen vaatimuksia noudattaa.
• Kattoon kiinnitetyille malleille Thermex suosittelee, että välimatkan lieden ja kuvun välillä ei tule ylittää 3 metriä.

TOIMITUSSISÄLTÖ

• 1 liesikupu
  • 1 kaukosäädin
  • 4 tulppaa ruuvinreikiin
  • 1 asennussarja
  • 1 A23-paristo
  • 1 käyttäjän opas
  • 1 asennusohje

ASENTAMINEN

HUOMAUTUS: Kun kupu asennetaan kattoon integroituna, on tärkeää, että materiaalilla ja rakenteella, johon kupu asennetaan, on riittävä kantokyky, joka vastaa valitun mallin painoa.

HUOMAUTUS: Tämä tuote on erittäin painava. Kupua nostamaan ja asentamaan tarvitaan vähintään kaksi henkilöä, tai on käytettävä nostopöytää.

ASENNUSVAIHTOEHDOT

Kattoon asennettava Thermex-liesikupusi voidaan asentaa kahdella tavalla:

• Asennus suoraan kattoon
- Asennus lisävarusteena saatavaan asennuskoteloon (HUOMAUTUS: tällöin ilmanvaihtokanavan asennus mahdollinen vain suoraan ylöspäin)

HUOMAUTUS: Kattoon kiinnitettävän Thermex-kuvun kannattimissa on 2,5 cm asennusvara.

ASENNUSMITAT

	PAINO (kg)	LEVEYS (mm)	SYVYYS (mm)	KORKEUS (mm)	ILMAN-VAIHTO-KANAVA (mm)
Newcastle Medio / Integrata Medio	30 860	455 230 230	x100
Newcastle Maxi 39 1150 560 230 230x100

ASENNUS KATTOON

1

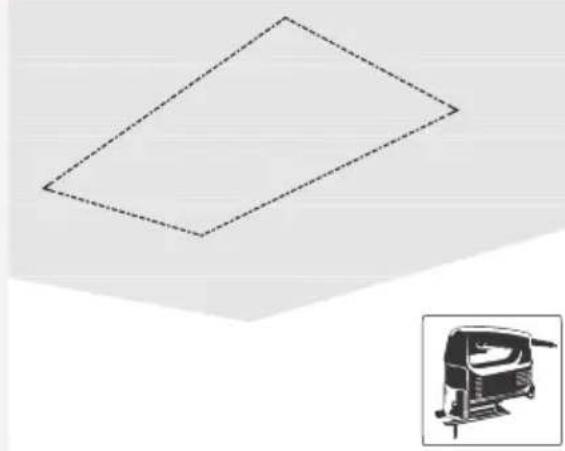

Mittaa ja leikkaa aukko kattoon valitun mallin mukaisesti.

2

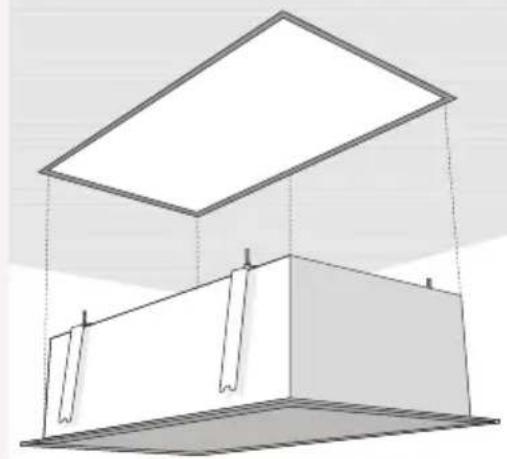

Työnnä kupu ylös katon aukkoon. HUOM: Huomioi luukun avautumissuunta ennen kuin kupu asennetaan kattoon.

3

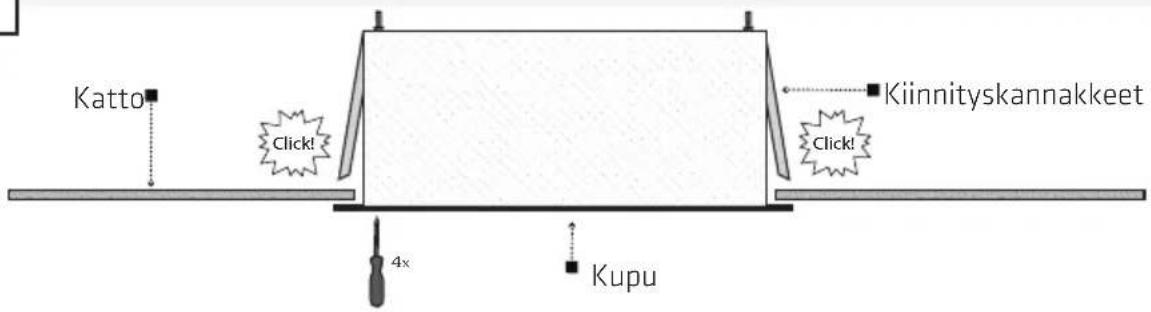

Kupu on työnnettävä ylös, kunnes kiinnikkeet napsahtavat asennusrakenteeseen.

Jos kiinnikkeet eivät napsahda, työnnä ne paikoilleen painamalla telineitä pitäviä asennusruuveja. Tämä tehdään ruuvitaltalla neljän kulmissa olevan reiän läpi.

HUOMAUTUS: Asennettaessa laite suoraan kattorakenteeseen, Thermex suosittelee, että kuvun ympärille asennetaan eristys pienentämään äänihaittoja.

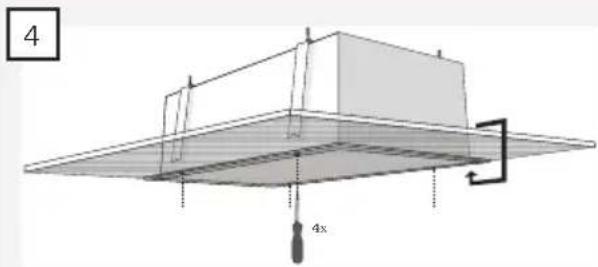

Säädä kiinnitykset niin, että kuvun reuna on tasan katon kanssa. Tämä tehdään ristipääruuvitaltalla kulmista löytyvien neljän reiän läpi.

HUOMAUTUS: Säädön jälkeen asennetaan ruuvinreikiin suojukset melun vähentämiseksi.

Kuvun asennuksen jälkeen asennetaan hormi. Thermex suosittelee, että hormiasennukseen liitetään vastapelti, jotta estetään veto hormista.

HUOMAUTUS: Hormia asennettaessa varmista, että vastapelti voi avautua vapaasti. Jos pelti ei voi avautua vapaasti, se voi heikentää kuvun imutehoa ja lisätä melua.

HUOMAUTUS: Jos kupua käytetään kierrätystilassa eikä sitä ole kytketty ulkohormiin, on tärkeää, ettei mikään estä virtausta, koska silloin kupu voi vaurioitua, imuteho voi pienentyä ja melu voi lisääntyä.

ASENNUS ASENNUSKOTELOON

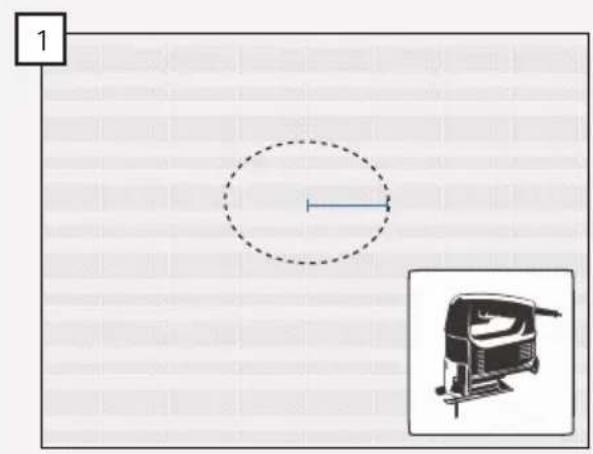

Mittaa ja leikkaa kattoon aukko hormia varten.

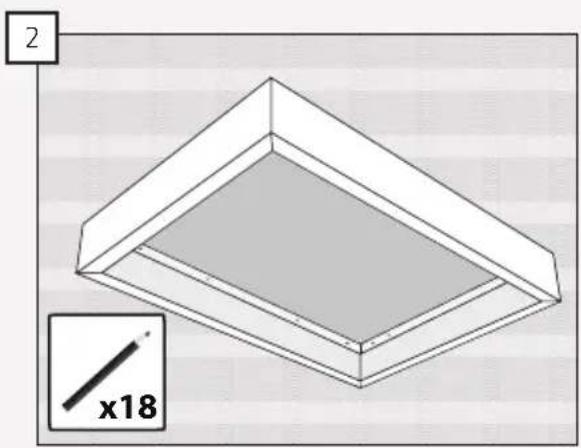

Merkitse asennuskotelon reikien paikat kattoon.

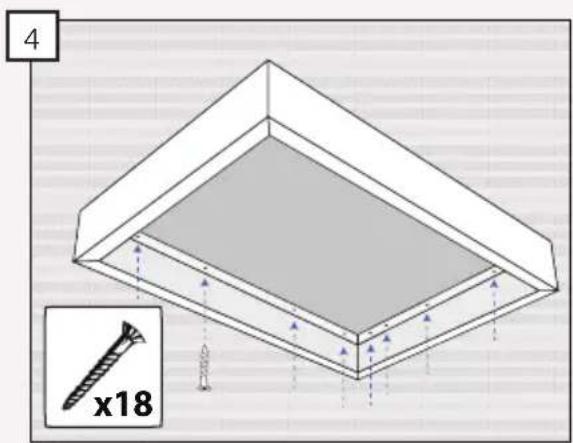

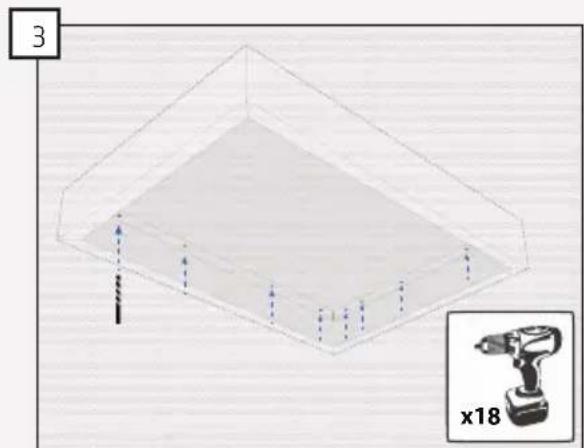

Poraa reiät. Ruuvaa asennuskotelo kiinni kattoon.

5

Kuvun asennuskoteloon asentamisesta katso kohdat 2-6 luvusta ASENNUS KATTOON.

SÄHKÖASENNUKSET

SISÄINEN MOOTTORI

Sisäisellä moottorilla varustettu liesikupu liitetään sähköverkkoon mukana tulevalla sukolittimellä.

HUOMAUTUS: Liesikupu pitää maadoittaa.

ULKOINEN MOOTTORI

Ulkoisella moottorilla varustetun kuvun asennuksessa El saa käyttää yhteistä nollajohtoa kuvun ja moottorin asennukseen, koska se vaikuttaa laitteen ohjaukseen.

HUOMAUTUS: Kupu ja moottori pitää maadoittaa.
