Newcaste Medio - Campana extractora Thermex - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	Thermex
Modelo	Newcaste Medio
Ancho	600 mm (estimado)
Profundidad	500 mm (estimado)
Altura (mín-máx)	700 - 1100 mm (estimado)
Peso	Aprox. 15 kg (estimado)
Alimentación eléctrica	220-240 V ~ 50 Hz
Potencia del motor	220 W (estimado)
Número de velocidades	3 + intensivo
Flujo de aire máximo	650 m³/h (estimado)
Nivel de ruido (máx)	65 dB(A) (estimado)
Iluminación	2 x 20 W halógena o LED (estimado)
Tipo de filtro de grasa	Malla de aluminio, lavable
Filtro de carbón (opcional)	Sí, reemplazable
Diámetro del conducto	150 mm
Modo de extracción	Conducto o recirculación
Tipo de control	Botones electrónicos
Característica de seguridad	Protección por corte térmico
Clase energética	C (estimado)

Preguntas frecuentes - Newcaste Medio Thermex

¿Cómo instalo la campana extractora Newcaste Medio?

La instalación debe ser realizada por un profesional cualificado. Asegúrese de que la campana esté montada al menos a 65 cm sobre la placa. Consulte el manual para obtener instrucciones detalladas de montaje y conexión eléctrica.

¿Con qué frecuencia debo limpiar los filtros de grasa?

Limpie los filtros de grasa de aluminio cada 3-4 semanas en condiciones normales de uso. Puede lavarlos en un lavavajillas o a mano con agua tibia y jabón.

¿Puedo usar la campana sin conducto?

Sí, la campana se puede usar en modo de recirculación. Para ello, debe instalar un filtro de carbón (disponible por separado).

¿Cómo reemplazo el filtro de carbón?

Abra la rejilla del filtro de grasa, retire el filtro de carbón viejo e inserte uno nuevo. El filtro debe reemplazarse cada 3-6 meses según el uso.

¿Por qué mi campana extractora hace ruido fuerte?

Compruebe si el conducto está bloqueado o si los filtros están obstruidos. También asegúrese de que la campana esté correctamente instalada y no vibre contra la pared. Si el ruido persiste, comuníquese con el soporte de Thermex.

¿Cómo cambio las bombillas?

Primero, asegúrese de que la campana esté desconectada de la corriente. Retire la cubierta de la lámpara, reemplace la bombilla con una bombilla halógena o LED compatible (máx. 20 W). Vuelva a colocar la cubierta.

¿Cuál es la distancia recomendada entre la placa y la campana?

Para placas eléctricas, la distancia mínima es de 65 cm. Para placas de gas, es de 75 cm. Seguir estas distancias garantiza un rendimiento y seguridad óptimos.

¿La campana tiene control remoto?

El modelo Newcaste Medio no viene con control remoto. Se controla mediante botones electrónicos en el panel frontal.

¿Cómo reinicio el indicador de saturación del filtro?

Después de limpiar o reemplazar los filtros, mantenga presionado el botón de temporizador durante 3 segundos hasta que la luz indicadora se apague. Esto reinicia la alarma de saturación.

¿Dónde puedo encontrar piezas de repuesto?

Las piezas de repuesto (filtros, bombillas, etc.) están disponibles en distribuidores autorizados de Thermex o en línea. Use el número de modelo Newcaste Medio al realizar el pedido.

MANUAL DE USUARIO Newcaste Medio Thermex

Advertencia general	45
La caja contiene	47
Montaje	48
Montaje con anclajes	49
Montaje en podio de tejado	51
Instalación eléctrica	52

ADVERTENCIA GENERAL

• La campana ha sido producida y desarrollada en acordancia a DS/EN 60335-1.
• Esta campana solo es apta para uso en casas particulares, si se utiliza para otros fines se cancela el derecho de reclamación.
• Toda la instalación debe ser efectuada por un técnico cualificado según las instrucciones de Thermex y según la normativa.
• Thermex declina cualquier responsabilidad por daños causados por instalación, montaje, uso o manipulaciones incorrectas.

ANTES DEL MONTAJE/INICIO DE USO

• Comprobar que la campana no tiene daños de transporte e informar si procede.
• Los daños de trasporte deben ser informados a Thermex y a la agencia inmediatamente y no mas tarde de 24 horas.
• Errores o faltas de material tienen que ser reclamados a Thermex inmediatamente.

MONTAJE

• La campana funciona a 230 Volt ±10%\~50 HZ ±10% según la normativa EN 50160.

• La campana siempre tiene que estar conectada a toma de tierra.

• Para modelos con motor externo NO debe ser utilizado un neutro común para la conexión de la campana y el motor porque estropea la electrónica.

• Al conectar con un motor externo de un otro proveedor SIEMPRE comprobar que es compatible con la campana. En caso contrario el derecho de reclamación de la campana queda cancelado.
• No conectar la corriente antes de haber acabado la instalación.
• El aire de la campana no debe pasar por un tubo que sea utilizado por aparatos que utilizan gas u otros materiales inflamables. La campana tiene que tener su propia salida.
• La normativa nacional respecto a la salida del aire tiene que ser respetada.
• Siempre utilizar la dimensión original de la salida de humos de la campana. Al reducir el diámetro la eficacia de extracción baja y el nivel sonoro sube.
• El recorrido de la campana hasta el exterior debe ser el más corto posible para obtener la máxima eficacia de la campana.
• El numero de codos deben ser el mínimo posible para obtener el máximo rendimiento de la campana.
• Thermex recomienda siempre utilizar tubo insonorizante y anticondensante al pasar por habitaciones frias.
• Thermex recomienda utilizar un silenciador con el tubo flexible para

minimizar el nivel sonoro.

• Al utilizar el tubo flexible asegurar que esté totalmente estirado para minimizar la resistencia del aire y asegurar una máxima capacidad de extracción.
• Diferentes materiales precisan diferentes tacos y tornillos. Utilizar los tacos y tornillos que son aptos para el material donde se va a montar la campana.
• Seguir las instrucciones para el montaje de los tornillos y tacos.

• La distancia mínima para cocina de gas entre la parte inferior de la campana y la cocina ha de ser 65 cms según la normativa EN 60335-2-31.

• Para campanas montadas en un armario alto, islas o de pared Thermex recomienda que la distancia entre la cocina y la campana sea entre 50 a 70 cms para asegurar una optima extracción.

• Siempre comprobar la distancia mínima indicada en el manual de la cocina. Si la distancia es superior que la distancia recomendada por Thermex respetar la distancia recomendada por el manual de la cocina.
• Para campanas integradas en el techo Thermex recomienda que la distancia entre cocina y campana no sea superior a 150 cms.

CONTENIDO DE LA CAJA

• 1 campana
• 1 mando a distancia
• 4 tapones para tapar los agujeros de los tornillos
• 1 kit de montaje
• 1 A23 batería
• 1 manual de uso
  • 1 manual de montaje

MONTAJE

NOTA: Al instalar una campana en el techo es importante que el material de construcción sea apto para soportar el peso de la campana escogida.

NOTA: El producto es muy pesado. La campana debe ser levantada e instalada como mínimo por 2 personas o mediante una mesa elevadora.

POSIBILIDADES DE MONTAJE

Existen 2 posibilidades para montar la campana de Thermex en el techo:

• Montaje en el techo con anclajes
• Montaje en podium de techo (NOTA: SOLO puede ser utilizado para salida vertical hacia arriba.)

NOTA: Los anclajes de las campanas integradas en el techo de Thermex tienen una salida libre de 2,5 cms.

MEDIDAS DE ENCASTRE

	PESO(kg)	ANCHO(mm)	FONDO(mm)	ALTURA(mm)	SALIDA(mm)
Newcastle Medio / Integrata Medio	30 860	455 230 230x100
Newcastle Maxi 39 1150 560 230	230x100

MONTAJE CON ANCLAJES

1

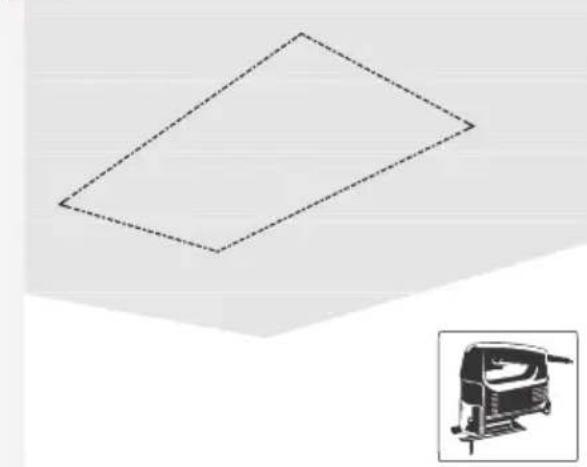

Medir y hacer el agujero en el techo según las medidas del modelo seleccionado.

2

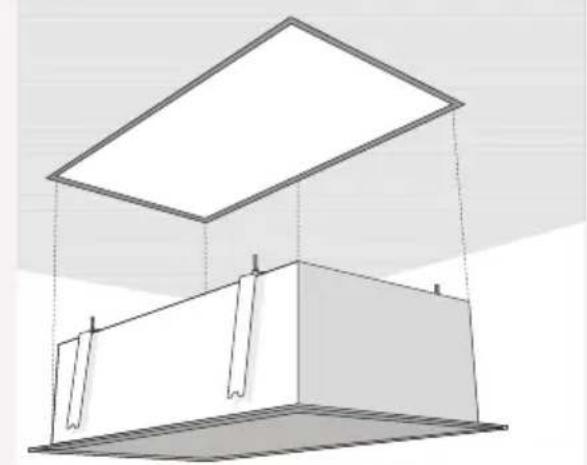

Instalar la campana en el agujero hecho en el techo. NOTA: Tener en cuenta en que dirección se abre el portón antes de montar la campana en el techo.

3

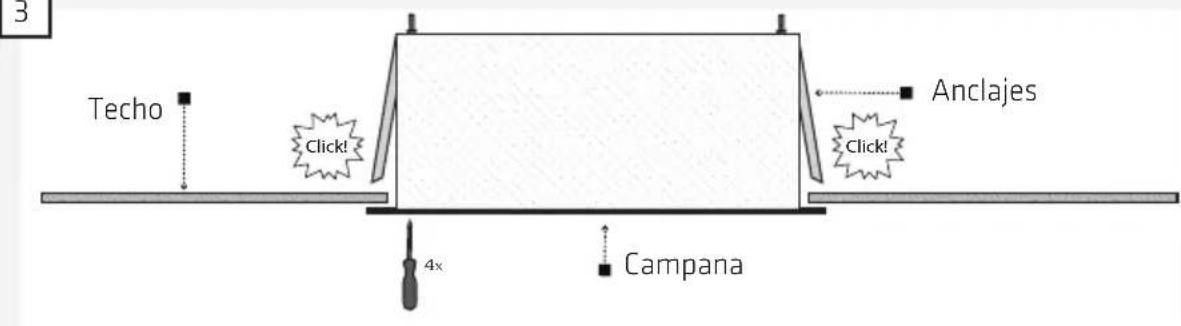

Empujar la campana hasta que los anclajes encajen encima de la estructura donde la campana se instala.

Si los anclajes no quedan bien sujetos, empujarlos hasta que esten en su sitio mediante los tornillos de montaje que los aguantan. Hacerlo con un destornillador por los 4 agujeros de las esquinas.

NOTA: Si el montaje es entre niveles de planta Thermex recomienda aislar alreedor de la campana para evitar molestias sonoras.

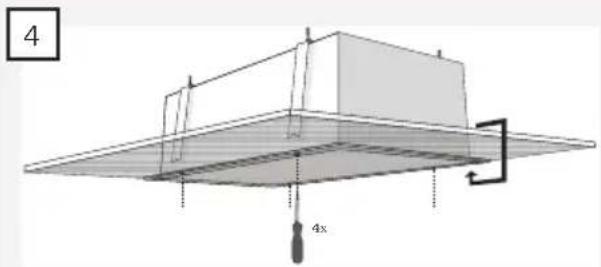

Ajustar los anclajes para que los cantos de la campana esten en línia con el techo. Hacerlo con un destornillador de estrella por los 4 agujeros de las esquinas.

N OTA: Después del ajuste montar los tapones en los agujeros.

6

Después del motaje de la campana se tiene que montar la salida de aire. Thermex recomienda instalar una rejilla de contraregistro para evitar entrada de aire exterior.

NOTA: Al instalar la rejilla asegurar que se abre libremente. De no ser así la capacidad de extracción se reduce y el nivel sonoro aumenta.

NOTA: Si la campana funciona en modo de recirculación y por lo tanto no hay salida al exterior es importante NO bloquear la salida para no dañar la campana.

MONTAJE EN PODIUM TECHO

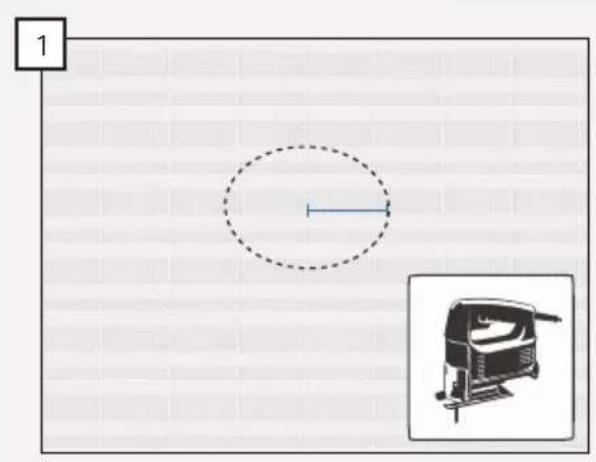

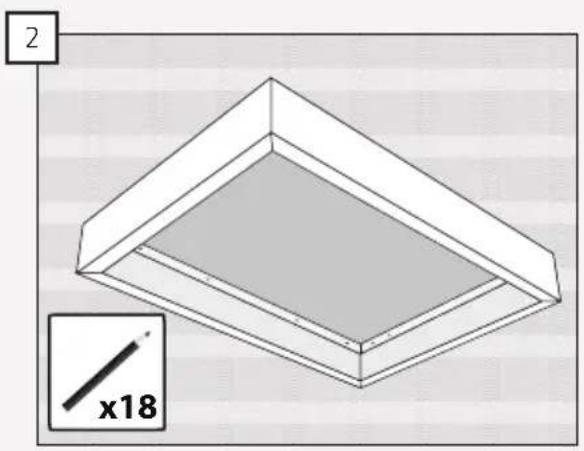

Medir y hacer agujero en el techo. Marcar los agujeros del podium del techo en el techo.

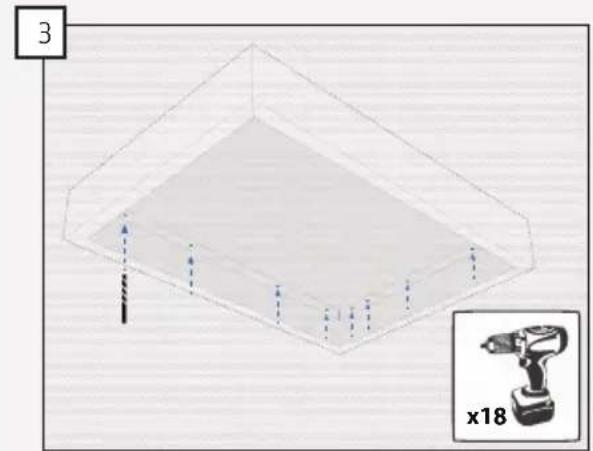

Hacer los agujeros Atornillar el podium de techo en el techo.

5

La campana se monta en el podium siguiendo los pasos 2-6 del apartado MONTAJE CON ANCLAJES.

INSTALACIÓN ELÉCTRICA

MOTOR INTERNO

Una campana con motor interno se conecta a la red eléctrica.

NOTA: El aparato debe estar conectado a tierra.

MOTOR EXTERNO

Al instalar una campana extractora con motor externo, es importante NO utilizar neutro común al instalar la campana y el motor, ya que esto afectará el control.

NOTA: La campana y el motor deben estar conectados a tierra.
