Reading - Kjøkkenvifte Thermex - Gratis bruksanvisning og manual

Produkttype	Kjøkkenvifte
Merke	Thermex
Modell	Reading
Bredde	900 mm
Dybde	500 mm
Høyde	600 mm
Vekt	15 kg
Strømforsyning	220-240 V, 50 Hz
Maksimal utsugningskapasitet	600 m³/h
Støynivå	60 dB (A)
Antall hastigheter	3
Belysning	LED, 2 x 3 W
Filtertype	Aluminium fettfilter
Kanal diameter	150 mm
Kontrolltype	Berøringspanel
Energiklasse	A
Installasjon	Veggmontert
Materiale	Rustfritt stål
Vedlikehold	Rengjør fettfilter månedlig
Sikkerhetsfunksjoner	Automatisk av-timer, sikkerhetsutkobling
Reservedeler	Fettfilter, LED-pærer
Reparasjonspoeng	7/10

Ofte stilte spørsmål - Reading Thermex

Hvordan installerer jeg Thermex Reading kjøkkenvifte?

Installasjonen bør utføres av en kvalifisert fagperson. Sørg for at viften monteres i minst 65 cm høyde over kokefeltet for elektriske plater og 75 cm for gassplater. Bruk den medfølgende malen for å markere skrueposisjoner og fest viften til veggen med passende ankere.

Hvor ofte bør jeg rengjøre fettfiltrene?

Rengjør aluminiumsfettfilterne hver måned for å opprettholde optimal ytelse. Du kan vaske dem for hånd med varmt såpevann eller i oppvaskmaskin (lav temperatur, ekosyklus). Sørg for at de er helt tørre før du setter dem inn igjen.

Hvordan bytter jeg LED-pærene?

Slå av strømforsyningen. Fjern den gamle LED-pæren ved å vri den forsiktig mot klokken og trekke den ut. Sett inn den nye LED-pæren (3 W, samme sokkel) og vri med klokken for å låse. Slå på strømmen igjen.

Hvorfor suger ikke kjøkkenviften ordentlig?

Sjekk om fettfiltrene er tette og rengjør dem om nødvendig. Sørg for at kanalene ikke er blokkert eller for lange. Kontroller også at avtrekksklaffen åpner seg riktig og at viftehastigheten er riktig innstilt.

Kan jeg bruke kullfilter for resirkulasjonsmodus?

Ja, Thermex Reading kan brukes i resirkulasjonsmodus med et valgfritt kullfilter (modell ikke inkludert). Kullfilteret absorberer lukt og bør skiftes hver 3.-6. måned avhengig av bruk.

Hva er støynivået på viften?

Støynivået varierer med hastigheten: omtrent 50 dB ved lav hastighet, 60 dB ved middels hastighet og 65 dB ved maksimal hastighet. Disse nivåene er målt i 1 meters avstand.

Hvordan nullstiller jeg filtermetningsindikatoren?

Etter rengjøring eller utskifting av filtrene, trykk og hold inne filtertilbakestillingsknappen (symbol) i 3 sekunder. Indikatorlyset vil slå seg av, noe som indikerer vellykket tilbakestilling.

Hva er målene på viften?

Thermex Reading har en bredde på 900 mm, dybde på 500 mm og høyde på 600 mm. Kanaldiameteren er 150 mm.

Har viften en automatisk av-timer?

Ja, viften har en automatisk av-timer som kan stilles inn til 10 eller 15 minutter (avhenger av modell). Aktiver den ved å trykke på timerknappen; viften slår seg automatisk av etter innstilt tid.

Hvor kan jeg kjøpe reservedeler?

Reservedeler som fettfilter og LED-pærer kan kjøpes fra autoriserte Thermex-forhandlere eller nettbutikk. Bruk modellnummeret (Reading) for å sikre kompatibilitet.

BRUKSANVISNING Reading Thermex

Generel adversel	5
Med i kassen følger	7
Skitsetegning	8
Montering	9
Elinstallation	15

GENEREL ADVARSEL

• Produktet er udviklet og produsert i henhold til DS/EN 60335-1.
• Dette produktet er kun beregnet til bruk i private boliger, dersom det benyttes til andre formål bortfaller reklamasjonsretten.
• All installasjon skal utføres av en autorisert installatør i overensstemmelse med anvisningene fra Thermex Scandinavia A/S (Thermex) og gjeldende lovgivning.
• Thermex fraskriver seg ethvert ansvar for skader, som oppstår som fölge av feil installasjon, montering, bruk eller feilaktige innstillinger.

F∅R MONTERING/IDRIFTSETTELSE

• Kontrollér produktet for transportskader, feil og mangler umiddelbart ved levering.
• Transportskader anmeldes straks ved levering til transportfirma og Thermex.
• Feil og mangler skal meldes til Thermex innen 8 dager etter levering, og senest før montering/idriftsettelse.

MONTERING

• Ventilatoren er beregnet til drift ved 230 Volt ±10%\~ 50 HZ ±10% i henhold til EN 50160
• Tilkoble kjøkkenviften med den påmonterte stikkontakt. Bemerk: er det jordtilkobling på stikkontakten Skal kjøkkenviften tilkobles til jord.
• For modeller med ekstern motor, må det

IKKE må brukes felles null ved installasjon av ventilator og motor, da dette vil påvirke styringen.

• Ved bruk av ekstern motor fra en annen leverandør SKAL det forsikres om at motoren kan brukes sammen med ventilatoren. Dersom dette ikke sikres vil reklamasjonsretten bortfalle.
• Tilkoble ikke strøm til ventilatoren før monteringen er fullført.
• Luften må ikke ledes fra viften til rør som benyttes til avtrekk fra apparater som drives av gass eller annen type brennstoff. Viften skal ha et separat avtrekk.
• Nasjonal lovgivning for avtrekk skal overholdes.
• Benytt alltid den opprinnelige/oppgitte avtrekksdi-mensjon på utluftingskanalen. Ved reduksjon av dimensjon på avtrekkskanalen reduseres kapasiteten og lydnivået økes.
• Avtrekket fra ventilatoren ut til friluft bør være kortest mulig, for å få størst mulig effekt av ventilatoren.
• Antall bend på avtrekkskanalen bør mini-meres mest mulig for å få størst mulig effekt av ventilatoren.
• Thermex anbefaler, at det alltid anvendes lyd- og kondensisolert avtrekkskanal ved gjennomføring i uisolerte rom.

• Thermex anbefaler, at der ved bruk av flexslange monteres en lyddemper på avtrekket for å redusere støynivået

• Flexslange skal alltid være helt utstrukket for å redusere luftmotstanden og derved oppnå maksimal sugeevne.

• Forskjellige materialer krever ulike plugger og skruer for innfesting. Bruk plugger og skruer, som er beregnet til det materialet ventilatoren skal monteres i.
• Dersom instruksjonene for installering av skruer og beslag ikke blir fulgt kan dette medføre fare for elektrisk støt.
• Minimumsavstanden til gasskomfyrer, fra brennerkant til undersiden av ventilatoren SKAL være 65 cm, i henhold til EN 60335-2-31.
• For skapintegrerte, fritthengende og

vegghengte ventilatorer anbefaler Thermex, at avstanden mellom komfyr og ventilator er mellom 50 cm og 70 cm for å sikre optimall sugeevne.

• Kontrollér alltid den oppgitte minsteavstand mellom komfyr og ventilator i bruksanvisningen til komfyren. Hvis denne i bruksanvisningen angir en større avstand, enn den avstand Thermex anbefaler, SKAL forskriftene til komfyren overholdes.

- For takintegrerte modeller anbefaler Thermex, at avstanden mellom komfyr og ventilator ikke oversiger 3 meter

PAKNINGEN INNEHOLDER F∅LGENDE

• 1 stk Reading
  • 1 stk teleskopkanal
  • 1 stk bruksanvisning
  • 1 stk installasjonsveiledning
  • 4 stk ekspansjonsplugger
  • 4 stk skruer til montering av viften
• 1 stk brakett til montering av kanalen
  • 2 stk skruer til montering av kanalen

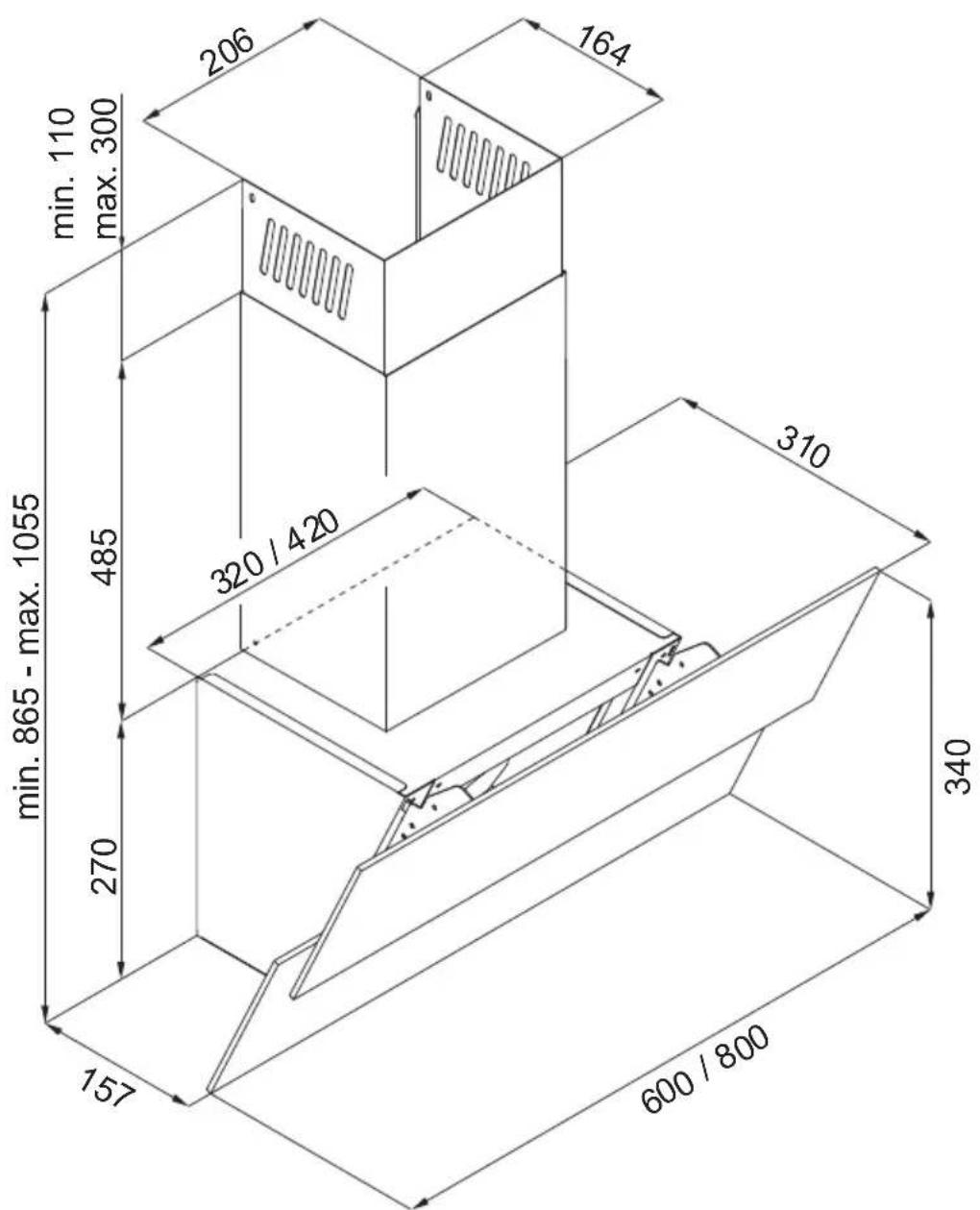

SKITSETEGNING

INSTALLASJON

Reading er tilgjengelig med intern motor. Viften kan benyttes både med avtrekk til friluft, og til å resirkulere luften inne.

Følg de instruksjonene i denne bruksanvisningen som er aktuelle for den modellen du har kjøpt og den måten du ønsker å montere avtrekket på.

INSTALLASJON AV VIFTEN

Viften festes til veggen på følgende måte:

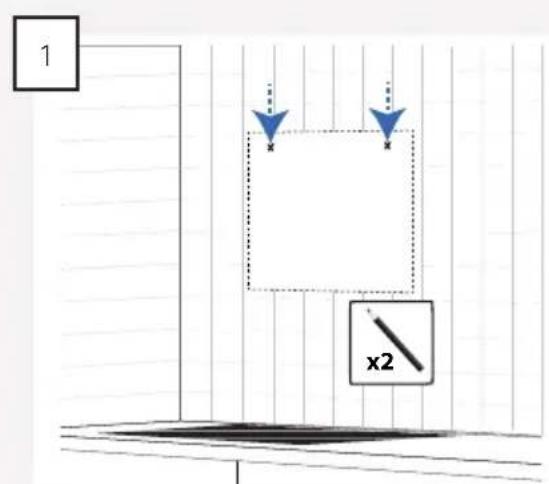

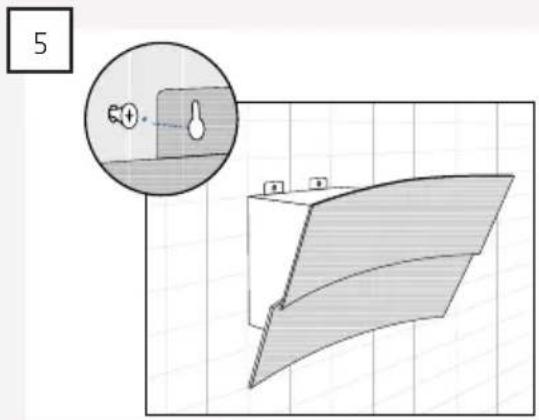

Mål opp og merk av de to «nøkkelhul- lene» på veggen.

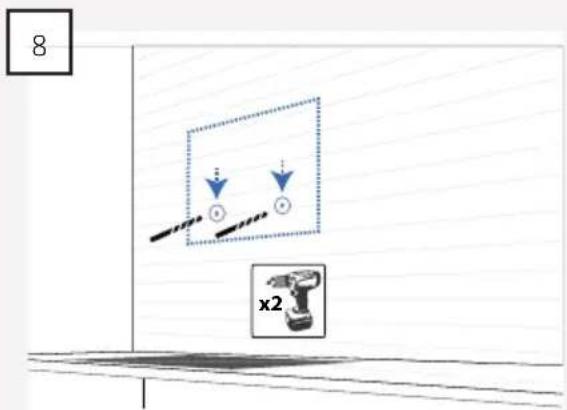

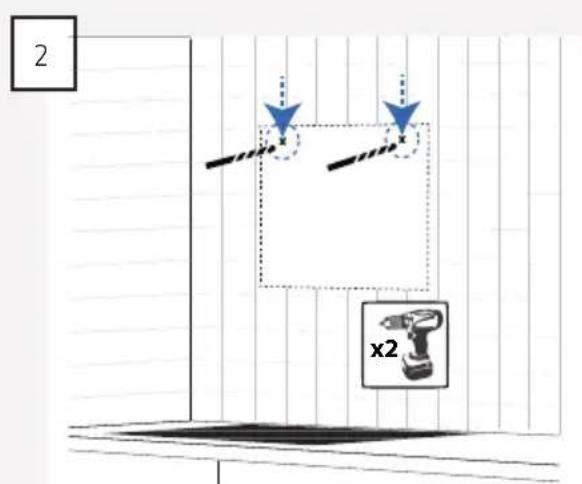

Bor hull med et bor som er egnet for veggens materiale.

MERK: Skruene må ikke skrus lenger inn enn at de kan støtte viften.

Heng viften på skruene.

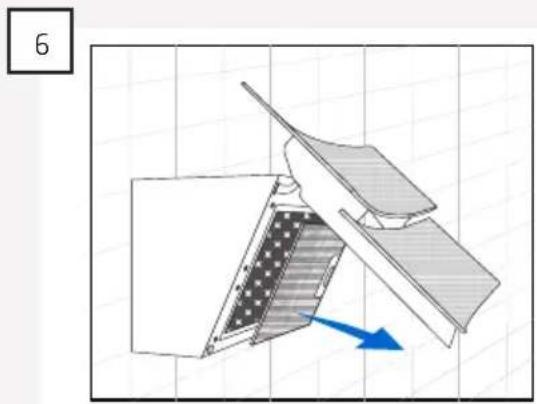

Åpne glasslokket og ta ut filteret.

Marker plasseringen til de to nøkkelhul- lene på veggen, og ta deretter viften ned fra veggen igjen.

Bor hullene og fest pluggene.

Heng deretter viften på plass igjen.

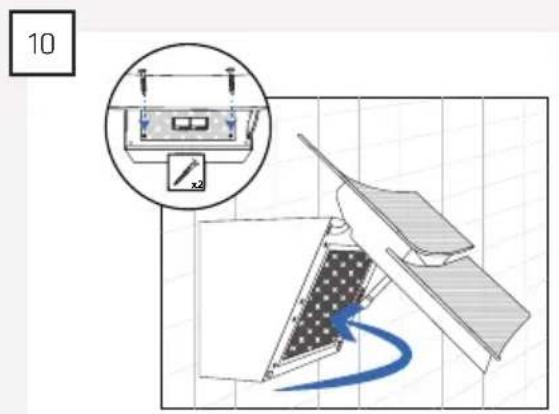

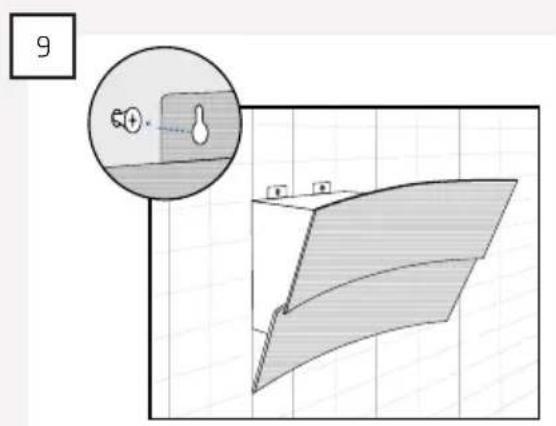

Skru skruene i de to läsehullene.

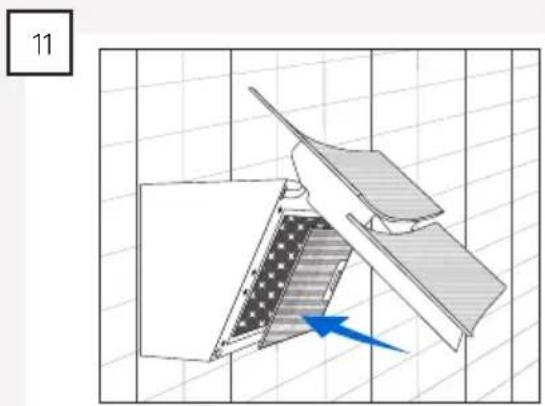

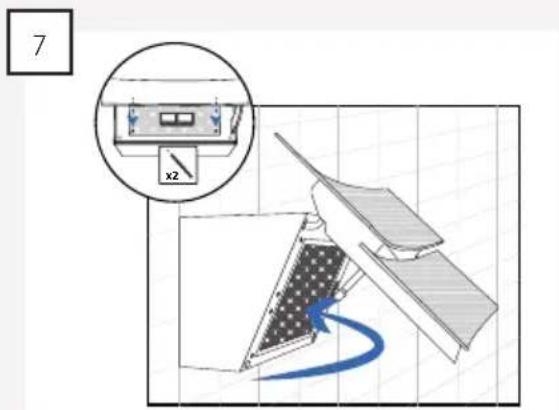

Plasser filteret i viften igjen og sett glasslokket på plass.

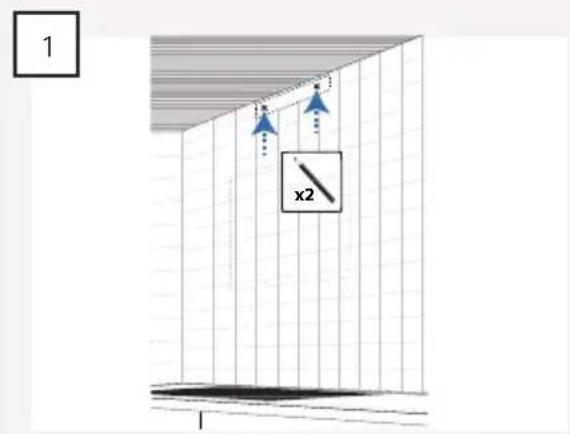

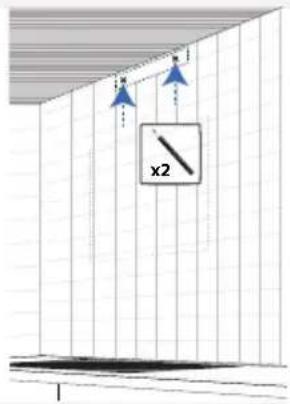

Dersom viften er montert med avtrekk til friluft skal kanalen installeres på følgende måte.

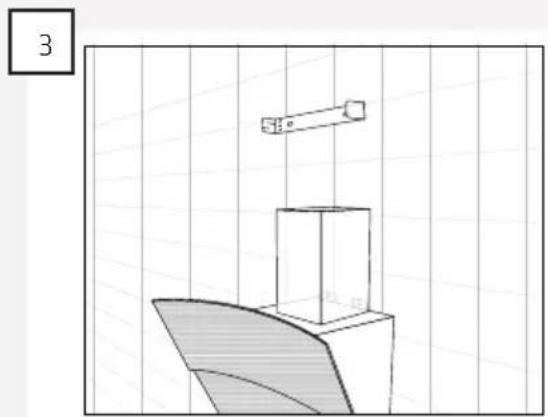

MERK: Braketten må plasseres slik at den samsvarer med hullene til kanalen.

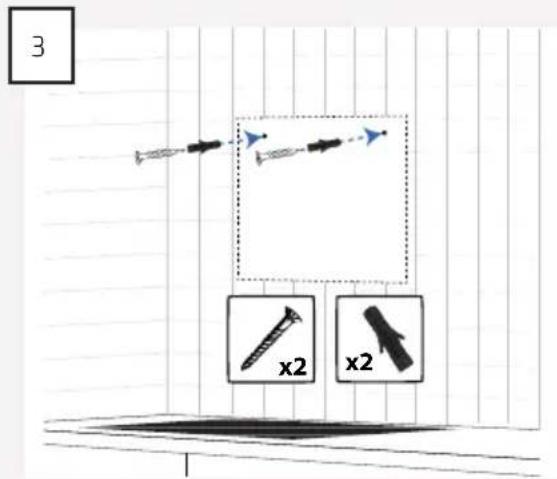

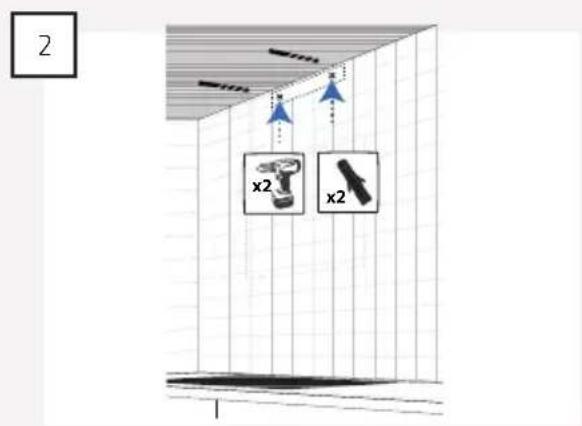

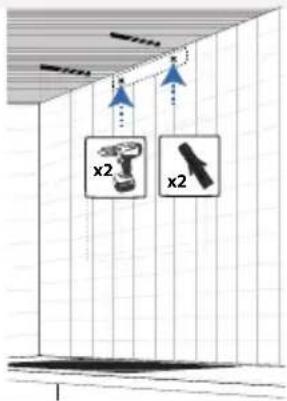

Bor hullene og installer pluggene.

MERK: Kanalen vil bli festet ved basen med to skruer.

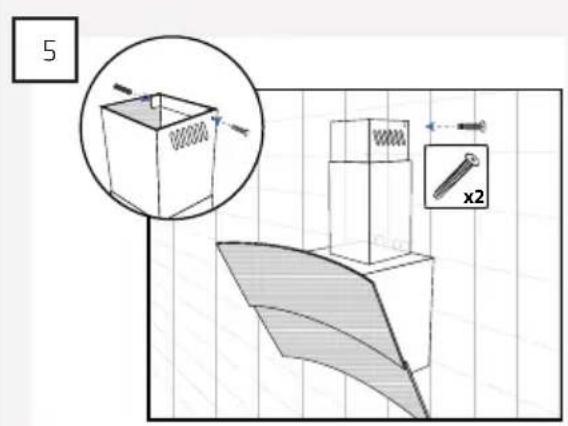

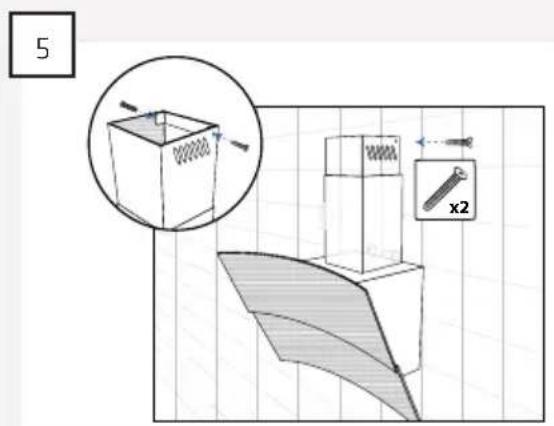

Skyv kanalens overdel oppover, og fest den i braketten med de to selvborende skruene.

INSTALLASJON AV KANAL NÅR VIFTEN BRUKES TIL Å RESIRKULERE LUFTEN

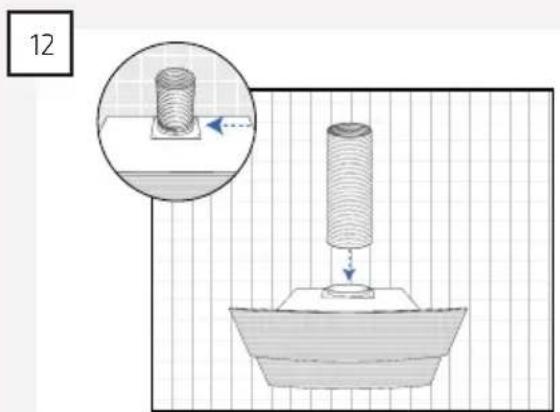

Dersom viften skal brukes til å resirkulere luften, må den medfølgende dekkplaten monteres i taket for å lukke kanalen.

Kanalen monteres derfor på følgende måte:

1

MERK: Braketten må plasseres slik at den samsvarer med hullene til kanalen.

2

Bor hullene og installer pluggene.

3

MERK: Kanalen vil bli festet ved basen med to skruer.

Skyv kanalens overdel oppover, og fest den i braketten med de to selvborende skruene.

EL-INSTALLASJON

- Respektera alltid nationella lagar om evakuering av luft.
