Reading - Köksfläkt Thermex - Gratis bruksanvisning och manual

Typ av produkt	Köksfläkt
Varumärke	Thermex
Modell	Reading
Bredd	900 mm
Djup	500 mm
Höjd	600 mm
Vikt	15 kg
Strömförsörjning	220-240 V, 50 Hz
Maximal utsugningskapacitet	600 m³/h
Ljudnivå	60 dB (A)
Antal hastigheter	3
Belysning	LED, 2 x 3 W
Filtertyp	Aluminiumfettfilter
Kanal diameter	150 mm
Typ av kontroll	Pekskärm
Energiklass	A
Installation	Väggmonterad
Material	Rostfritt stål
Underhåll	Rengör fettfilter månatligen
Säkerhetsfunktioner	Automatisk avstängningstimer, säkerhetsavstängning
Reservdelar	Fettfilter, LED-lampor
Reparationspoäng	7/10

Vanliga frågor - Reading Thermex

Hur installerar jag Thermex Reading köksfläkt?

Installationen bör utföras av en kvalificerad fackman. Se till att fläkten monteras på en höjd av minst 65 cm över kokzonen för elektriska spisar och 75 cm för gasspisar. Använd den medföljande mallen för att markera skruvarnas placering och fäst fläkten i väggen med lämpliga fästen.

Hur ofta bör jag rengöra fettfiltren?

Rengör aluminiumfettfiltren varje månad för att bibehålla optimal prestanda. Du kan tvätta dem för hand med varmt såpvatten eller i diskmaskin (låg temperatur, ekoprogram). Se till att de är helt torra innan du sätter tillbaka dem.

Hur byter jag LED-lamporna?

Stäng av strömförsörjningen. Ta bort den gamla LED-lampan genom att försiktigt vrida den moturs och dra ut den. Sätt i den nya LED-lampan (3 W, samma sockel) och vrid medurs för att låsa. Återställ strömmen.

Varför suger min köksfläkt inte ordentligt?

Kontrollera om fettfiltren är igensatta och rengör dem vid behov. Se till att kanalerna inte är blockerade eller för långa. Kontrollera också att frånluftsflärpen öppnas korrekt och att fläkthastigheten är rätt inställd.

Kan jag använda ett kolfilter för recirkulationsläge?

Ja, Thermex Reading kan användas i recirkulationsläge med ett valfritt kolfilter (modell ingår inte). Kolfiltret absorberar lukter och bör bytas var tredje till sjätte månad beroende på användning.

Vad är ljudnivån på fläkten?

Ljudnivån varierar med hastigheten: cirka 50 dB vid låg hastighet, 60 dB vid medelhastighet och 65 dB vid maxhastighet. Dessa nivåer mäts på ett avstånd av 1 meter.

Hur återställer jag indikatorn för filtermättnad?

Efter rengöring eller byte av filtren, tryck och håll ned filteråterställningsknappen (symbol) i 3 sekunder. Indikatorlampan släcks, vilket indikerar en lyckad återställning.

Vilka dimensioner har fläkten?

Thermex Reading har en bredd på 900 mm, djup på 500 mm och höjd på 600 mm. Kanalutloppets diameter är 150 mm.

Har fläkten en automatisk avstängningstimer?

Ja, fläkten har en automatisk avstängningstimer som kan ställas in på 10 eller 15 minuter (beroende på modell). Aktivera den genom att trycka på timer-knappen; fläkten stängs automatiskt av efter inställd tid.

Var kan jag köpa reservdelar?

Reservdelar som fettfilter och LED-lampor kan köpas från auktoriserade Thermex-återförsäljare eller onlinebutik. Använd modellnumret (Reading) för att säkerställa kompatibilitet.

BRUKSANVISNING Reading Thermex

Allmänt	29
Förpackningen innehåller	31
Måttskiss	32
Montering	33
Elinstallation	39

ALLMÄNT

• Köksfläkten är utvecklad och tillverkad i enlighet med DS/EN 60335-1
• Denna enhet är endast avsedd för användning i privata bostäder, vid annan användning bortfaller garanti och reklamationsrätt.
• All installation skall utföras av behörig installatör enligt anvisningar från Thermex Scandinavia AB (Thermex) och enligt gällande bestämmelser.
• Thermex frånskriver sig allt ansvar för skador som uppkommer på grund av felaktig installation, montering, användning eller felaktiga inställningar.

FÖRE MONTERING/ANVÄNDNING

• Kontrollera köksfläkten efter transportskador eller fel direkt vid mottagandet.
• Transportskador anmäls omedelbart till transportören och Thermex.
• Eventuella fel och avsaknader skall anmälas till Thermex inom 8 dagar efter mottagandet och senast innan montering/användning.

MONTERING

• Köksfläkten är avsedd för 230 Volt ±10%\~ 50 HZ ±15% max enligt EN 50160
• Anslut köksfläkten med den påmonterade stickproppen. OBS: Stickpropp med jordanslutning skall anslutas till jordat vägguttag.
• För modeller med extern motor gäller följande: Det får inte användas gemen-

sam nolla vid installation av köksfläkten och motorn, detta påverkar styrfunktionen.

• Vid användning av en extern motor från annan leverantör SKALL det säkerställas att motorn kan användas ihop med den valda köksfläkten. I annat fall bortfaller reklamationsrätten på köksfläkten.

- Anslut inte ström till köksfläkten innan monteringen är slutförd.

- Luften får inte ledas ut från fläktkåpan genom rör som används för utsug från apparater som använder gas eller andra typer av bränslen – det måste finnas ett separat utsug.

- Använd alltid den angivna kanaldimensionen. Vid reduktion av kanalstorleken försämras kapaciteten och ljudnivån ökar.

- För bästa möjliga effekt skall längden på evakueringskanalen vara så kort som möjligt.

- Undvik böjar i möjligaste mån för att få bästa möjliga effekt.

- För att uppfylla kravet avseende brandskydd och undvika kondens skall kanalen alltid isoleras enligt gällande byggregler.

- Om det i köket används en flexibel anslutningsslang, kan ljuddämpare användas för att reducera ljudnivån ytterligare.

- Om det i köket används en flexibel anslutningsslang, skall denna vara helt ut-

sträckt för att minimera luftmotständet.

• Olika material kräver olika plugg och skruv. Använd plugg och skruv som är avsedda för det material köksfläkten skall fästas i.
• Om du inte följer monteringsanvisningarna för skruvar och beslag finns risk för elektrisk stöt.
• Minimiavständet till gasspisar från brännarkant till fläktkåpans undersida MÅSTE vara 65 cm enligt SS-EN 60335-2-31.
• För bästa funktion bör väggmonterade

köksfläktar monteras 50-65 cm ovanför spisen och frihängande modeller 60-70 cm ovanför spisen.

• Kontrollera alltid det angivna minimiavständet mellan spis och köksfläkt i anvisningen från spisens tillverkare. Om denna anvisning anger ett större avständ än det Thermex rekommenderar skall anvisningarna från spistillverkaren följas.
• För takintegrerade modeller rekommenderar Thermex, att avständet mellan spis och köksfläkt inte överstiger 3 meter.

FÖRPACKNINGEN INNEHÅLLER

• 1 Reading
• 1 teleskopkanal
• 1 bruksanvisning
• 1 monteringsanvisning
• 4 väggpluggar
- 4 skruvar för montering av fläktkåpa
• 1 beslag för montering av kanal
• 2 skruvar för montering av kanal

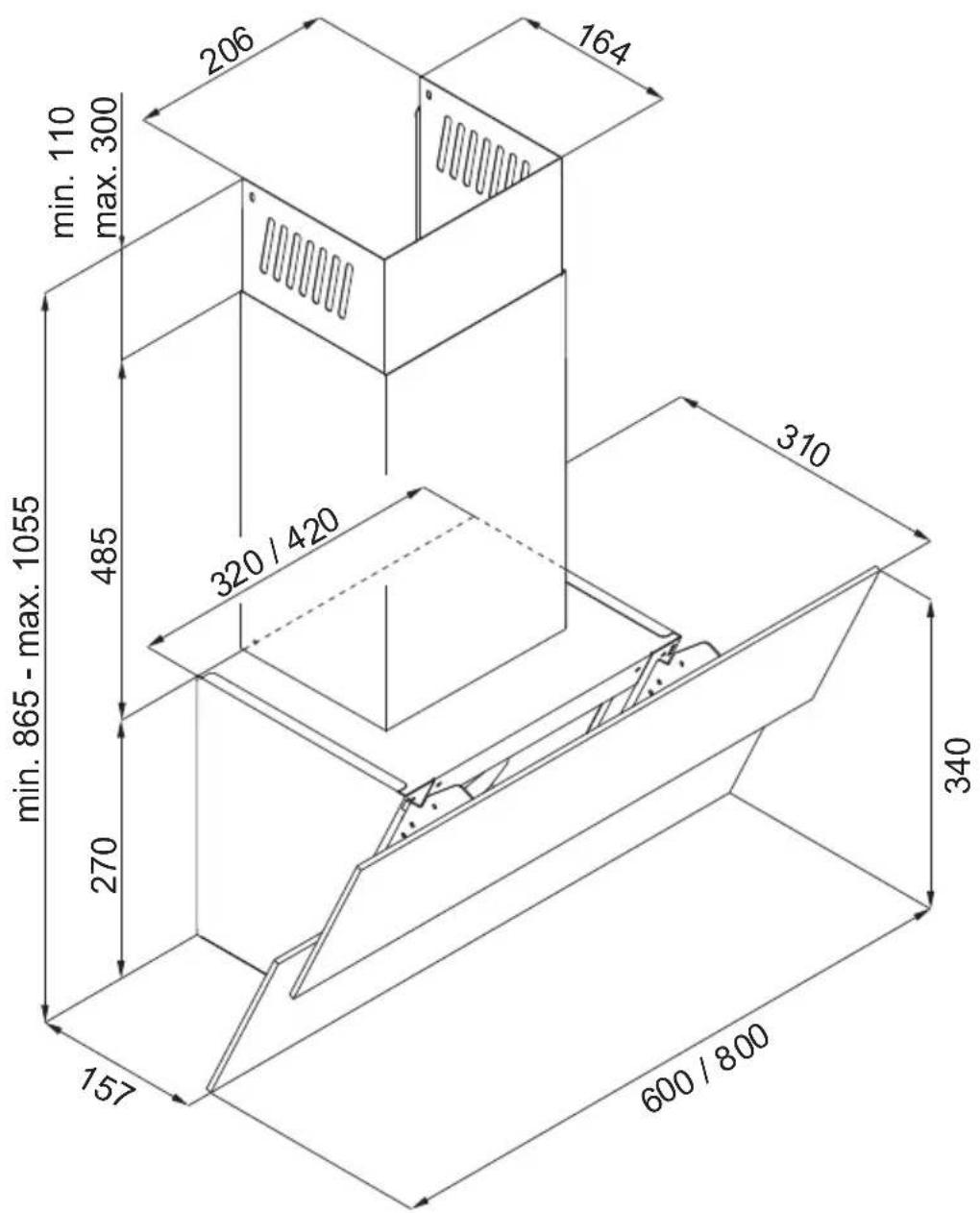

MÄTTSKISS

MONTERING

Reading levereras med inbyggd motor.. Fläktkåpan kan användas till evakuering eller för recirkulation av luften.

Följ monteringsanvisningen för den modell du har köpt och för det sätt du vill montera utsuget.

MONTERING AV FLÄKTKÅPAN

Montera fläktkåpan på väggen i följande steg:

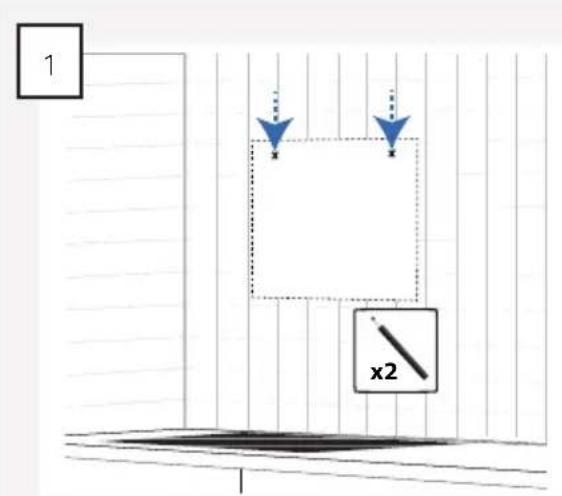

Mät upp och markera de två "nyckelhålen" på väggen.

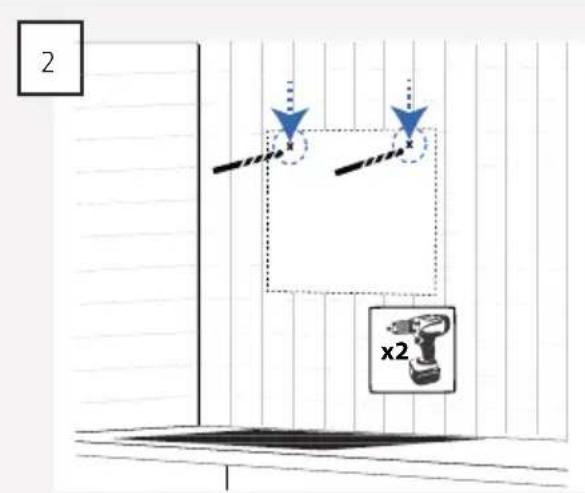

Borra hålen i väggen med ett borr som är avsett för väggens material.

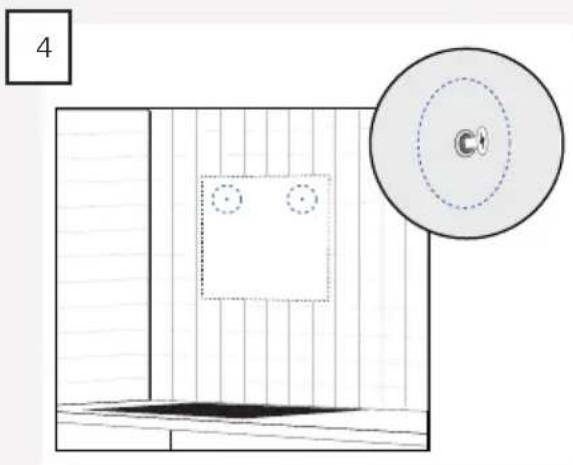

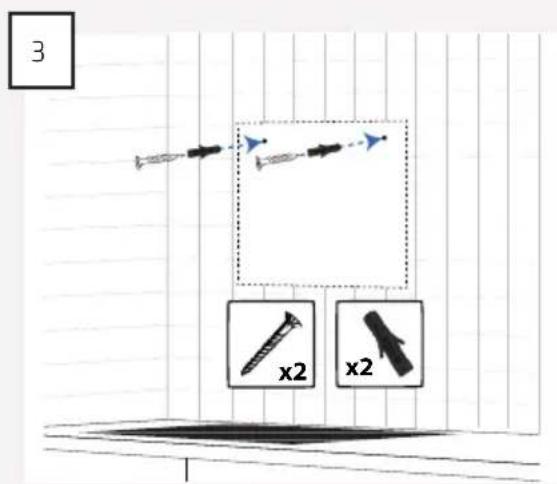

Montera väggpluggar och skruvar, avsedda för väggens material, i de förborrade hålen.

OBSERVERA: Skruva inte in skruvarna längre än att fläktkåpan fortfarande kan monteras.

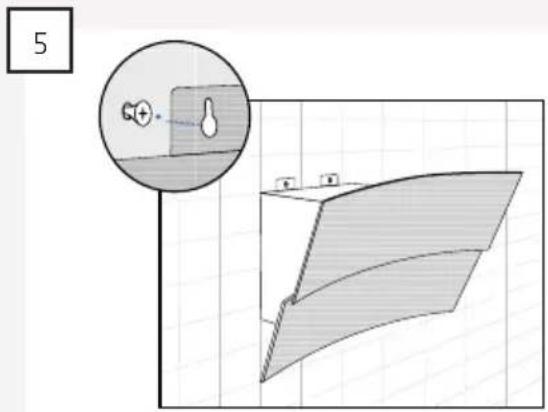

Häng fläktkåpan på skruvarna.

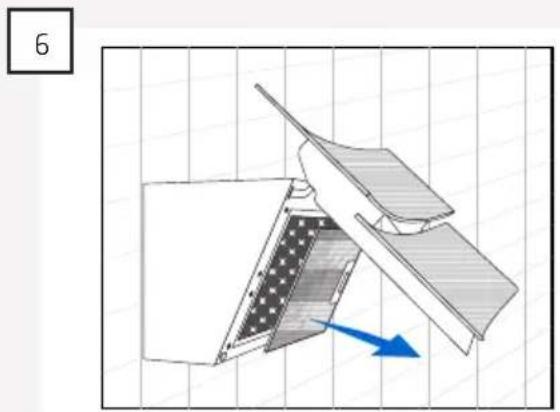

Öppna glasluckan och ta ut filtret.

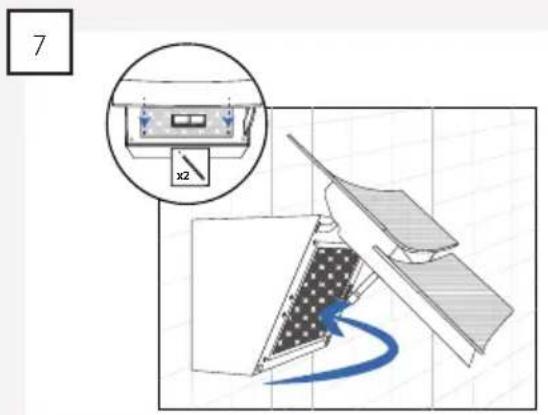

Markera placeringen av de två läshålen på väggen och ta sedan ner fläktkåpan från väggen igen.

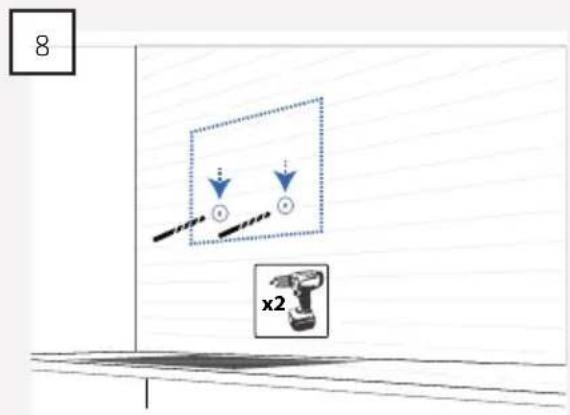

Förborra hålen och montera väggpluggar i hålen.

9

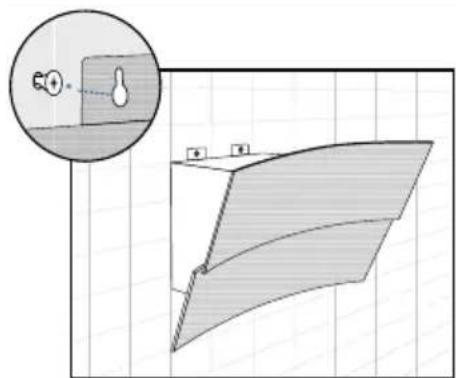

Häng upp fläktkäpan igen.

10

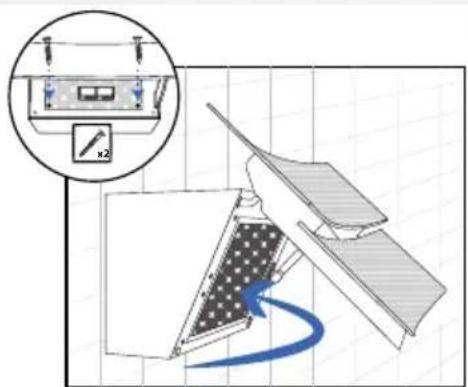

Skruva in skruvarna i de två läshålen.

11

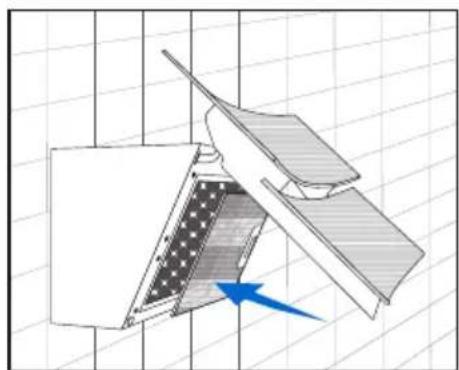

Sätt in filtret i fläktkåpan igen och stäng glasluckan.

12

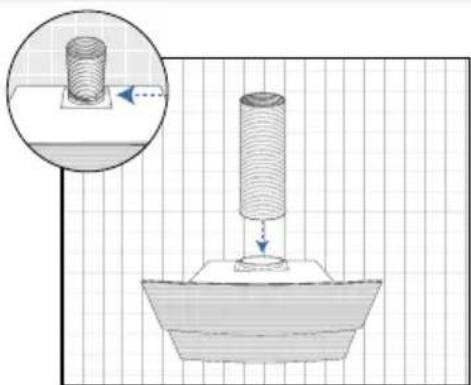

Montera utsuget på fläktkåpan.
OBSERVERA: Detta gäller bara vid evakuering av luften.

MONTERING AV KANAL MED EVAKUERING AV LUFTEN

Om fläktkåpan ska monteras med evakuering av luften så ska kanalen monteras på detta sätt.

1

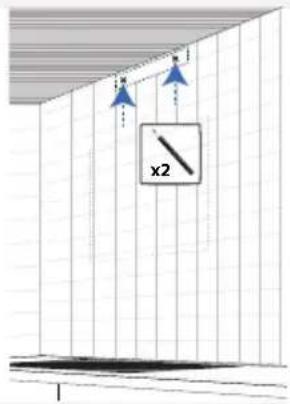

Mät ut placering av beslaget och märk upp hålens placering på väggen. OBSERVERA: Beslaget ska placeras så att det passar hålen i kanalen.

2

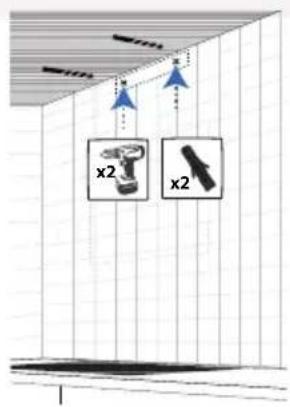

Förborra hålen och montera väggpluggar i hålen.

3

Skruva upp beslaget på väggen.

4

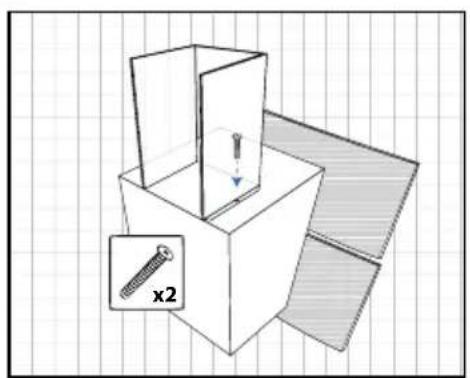

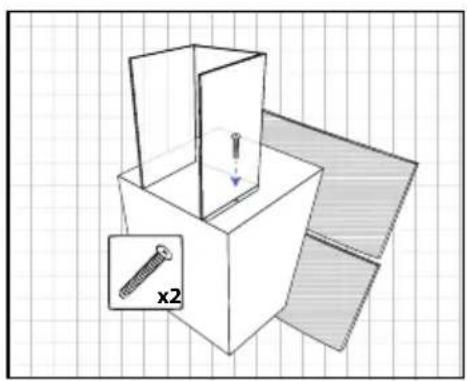

Montera kanalen på fläktkåpan. OBS: Kanalen kommer att fästes vid basen med två skruvar.

5

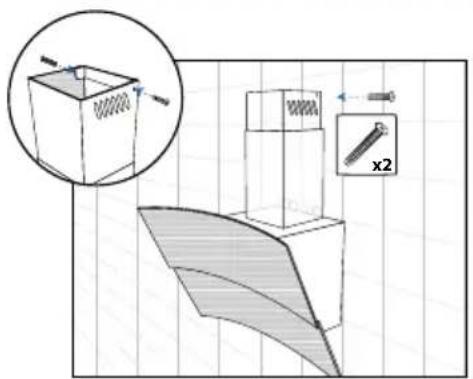

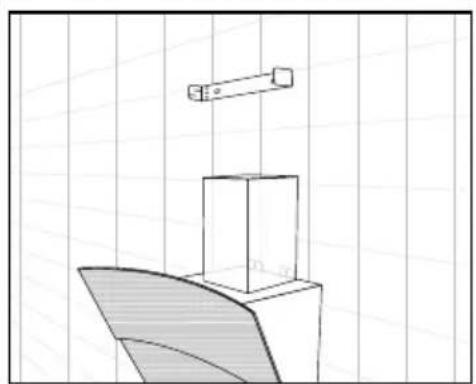

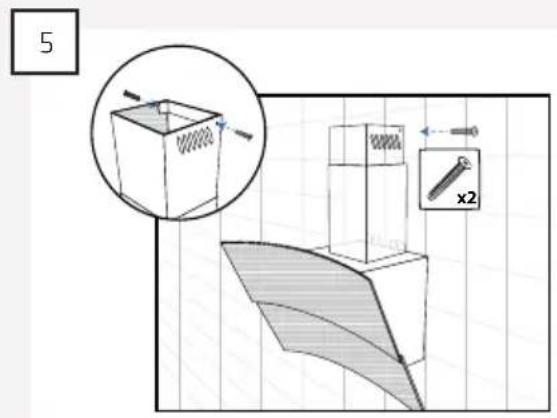

Skjut upp kanalens översta del och montera fast den i beslaget med de två själgängande skruvarna.

MONTERING AV KANAL NÄR FLÄKTKÅPAN ANVÄNDS FÖR RECIRKULERING

Om fläktkåpan ska användas för recirkulering ska den medföljande täckplattan monteras upp mot taket så att kanalen stängs.

Montera därefter kanalen på följande sätt:

1

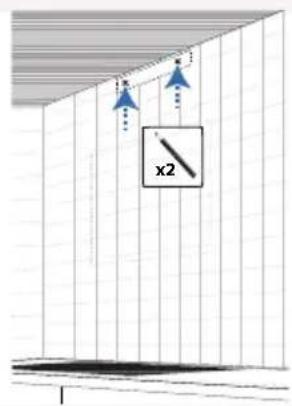

Mät ut placering av beslaget och märk upp hålens placering på väggen.

OBSERVERA: Beslaget ska placeras så att det passar hålen i kanalen.

2

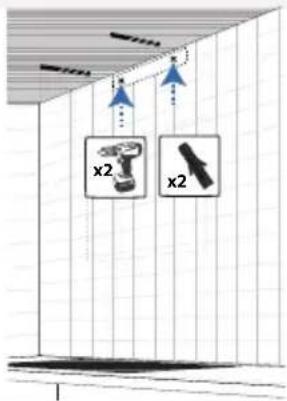

Förborra hålen och montera väggpluggar i hålen.

3

Skruva upp beslaget och täckplattan på väggen.

4

Montera kanalen på fläktkåpan.

OBS: Kanalen kommer att fästes vid basen med två skruvar.

Skjut upp kanalens översta del och montera fast den i beslaget med de två självgängande skruvarna.

ELINSTALLATION

Anslut fläktkåpan till elnätet med den monterade stickproppen.

Observera: Fläktkåpan måste vara ansluten till jord.
