Reading - Emhætte Thermex - Gratis brugsanvisning og manual

Produkttype	Emhætte
Mærke	Thermex
Model	Reading
Bredde	900 mm
Dybde	500 mm
Højde	600 mm
Vægt	15 kg
Strømforsyning	220-240 V, 50 Hz
Maksimal udsugningskapacitet	600 m³/h
Støjniveau	60 dB (A)
Antal hastigheder	3
Belysning	LED, 2 x 3 W
Filtertype	Aluminium fedtfiltre
Kanaldiameter	150 mm
Betjeningstype	Touchpanel
Energiklasse	A
Installation	Vægmonteret
Materiale	Rustfrit stål
Vedligeholdelse	Rengør fedtfiltre månedligt
Sikkerhedsfunktioner	Automatisk sluk timer, sikkerhedsafbryder
Reservedele	Fedtfiltre, LED lamper
Reparationsscore	7/10

Ofte stillede spørgsmål - Reading Thermex

Hvordan installerer jeg Thermex Reading emhætten?

Installation bør udføres af en kvalificeret fagperson. Sørg for at emhætten monteres i en minimumshøjde på 65 cm over kogezonen for elektriske kogeplader og 75 cm for gaskogeplader. Brug den medfølgende skabelon til at markere skruepositioner og fastgør emhætten til væggen med passende ankre.

Hvor ofte skal jeg rengøre fedtfiltrene?

Rengør aluminium fedtfiltrene hver måned for at opretholde optimal ydeevne. Du kan vaske dem i hånden med varmt sæbevand eller i opvaskemaskine (lav temperatur, eco program). Sørg for at de er helt tørre, før de sættes i igen.

Hvordan udskifter jeg LED lamperne?

Sluk for strømforsyningen. Fjern den gamle LED lampe ved forsigtigt at dreje den mod uret og trække den ud. Sæt den nye LED lampe (3 W, samme fatning) i og drej med uret for at låse. Tænd for strømmen.

Hvorfor udsuger min emhætte ikke korrekt?

Kontroller om fedtfiltrene er tilstoppede og rengør dem om nødvendigt. Sørg for at kanalarbejdet ikke er blokeret eller for langt. Kontroller også at udstødningsklappen åbner korrekt, og at blæserhastigheden er indstillet passende.

Kan jeg bruge et kulfilter til recirkulationstilstand?

Ja, Thermex Reading kan bruges i recirkulationstilstand med et valgfrit kulfilter (model medfølger ikke). Kulfilteret absorberer lugt og bør udskiftes hver 3-6 måneder afhængigt af brug.

Hvad er støjniveauet på emhætten?

Støjniveauet varierer efter hastighed: cirka 50 dB ved lav hastighed, 60 dB ved mellem hastighed og 65 dB ved maksimal hastighed. Disse niveauer måles i en afstand af 1 meter.

Hvordan nulstiller jeg filtermætningsindikatoren?

Efter rengøring eller udskiftning af filtrene skal du trykke og holde filter nulstillingsknappen (symbol) nede i 3 sekunder. Indikatorlyset slukker, hvilket indikerer en vellykket nulstilling.

Hvad er målene på emhætten?

Thermex Reading har en bredde på 900 mm, dybde på 500 mm og højde på 600 mm. Kanaludgangsdiameteren er 150 mm.

Har emhætten en automatisk sluk timer?

Ja, emhætten har en automatisk sluk timer, der kan indstilles til 10 eller 15 minutter (afhængigt af model). Aktivér den ved at trykke på timer knappen; emhætten slukker automatisk efter den indstillede tid.

Hvor kan jeg købe reservedele?

Reservedele som fedtfiltre og LED lamper kan købes hos autoriserede Thermex forhandlere eller online butik. Brug modelnummeret (Reading) for at sikre kompatibilitet.

BRUGSANVISNING Reading Thermex

• Emhætten er udviklet og produceret i henhold til DS/EN 60335-1.
• Denne emhætte er kun beregnet til brug i private hjem, hvis den benyttes til andre formål bortfalder reklamationsretten.
• Al installation skal udføres af en faguddannet tekniker i overensstemmelse med anvisningerne fra Thermex Scandinavia A/S (Thermex) og gældende lovgivning.
• Thermex fraskriver sig ethvert ansvar for skader, der er opstået som følge af forkert installation, montering, brug eller forkerte indstillinger.

F∅R MONTERING/IBRUGTAGNING

• Kontrollér emhætten for transportskader, fejl og mangler straks ved modtagelsen.
• Transportskader anmeldes straks ved modtagelse til transportfirma og Thermex.
• Fejl og mangler skal anmeldes til Thermex inden 8 dage efter modtagelsen, og senest inden montering/ibrugtagning.

MONTERING

• Emhætten er beregnet til drift ved 230 Volt ±10%\~ 50 HZ ±10%i henhold til EN 50160
• Tilslut emhætten med den påmonterede stikprop. BEMÆRK: Er der jordtilslutning på stikproppen, SKAL emhætten forbin-

des til jord.

• For modeller med ekstern motor gælder det, at der IKKE må anvendes fælles nul ved installation af emhætte og motor, da dette vil påvirke styringen.
• Ved brug af en ekstern motor fra en anden leverandør SKAL det sikres, at motoren er brugbar sammen med den valgte emhætte. Ellers vil reklamationsretten på emhætten bortfalde.
• Tilslut ikke strøm til emhætten før monteringen er fuldført.
• Luften må ikke ledes fra emhætten ud i et rør, der bruges til aftræk fra apparater, der anvender gas eller andre brændbare materialer, men skal have et separat aftræk.
• Den nationale lovgivning vedrørende udledning af luften skal overholdes.
• Benyt altid den oprindelige aftræksdimension. Ved reduktion af aftræksstørrelsen mindskes ydeevnen og lydniveau et forhøjes.
• Aftrækket fra emhætten ud til det fri bør være kortest muligt, for at få størst mulig effekt af emhætten.
• Antallet af bøjninger på aftrækket bør minimeres mest muligt, for at få størst mulig effekt af emhætten.
• Thermex anbefaler, at der altid anvendes lyd- og kondensisoleret aftræksslange ved gennemføring i ikke-opvarmede rum.
  • Thermex anbefaler, at der ved brug af

flexslange anvendes en lyddæmper for at minimere lydniveauet

• Ved brug af flexslange skal det altid sikres, at denne er fuldt udstrakt for at minimere luftmodstanden og derved opnå maksimal sugeevne.
• Forskellige materialer kræver forskellige rawlplugs og skruer. Brug rawlplugs og skruer der passer til det materiale emhætten skal monteres i.
• Hvis ikke anvisningerne for montering af skruer og beslag følges, kan det medføre elektrisk stød.
• Minimumsafstanden til gaskogeplader fra brænderkant til undersiden af emhætten SKAL være 65 cm i henhold til EN

60335-2-31.

• For skabsintegrerede, frithængende og væghængte emhætter anbefaler Thermex, at afstanden mellem kogeplade og emhætte er mellem 50 cm og 70 cm for at sikre maksimal sugeevne.
• Kontrollér altid den angivne mindsteafstand mellem kogeplade og emhætte i vejledningen til kogepladen. Hvis denne vejledning angiver en større afstand, end den af Thermex anbefalede, SKAL forskrifterne for kogepladen overholdes.
• For loftsintegrerede modeller anbefaler Thermex, at afstanden mellem kogeplade og emhætte ikke overstiger 3 meter.

MED I KASSEN FÖLGER

• 1 Reading
• 1 to delt kanal
• 1 betjeningsvejledning
• 1 monteringvejledning
- 4 rawlplugs
• 4 skruer til montering af emhætte
• 1 beslag til montering af kanal
• 2 skruer til montering af kanal

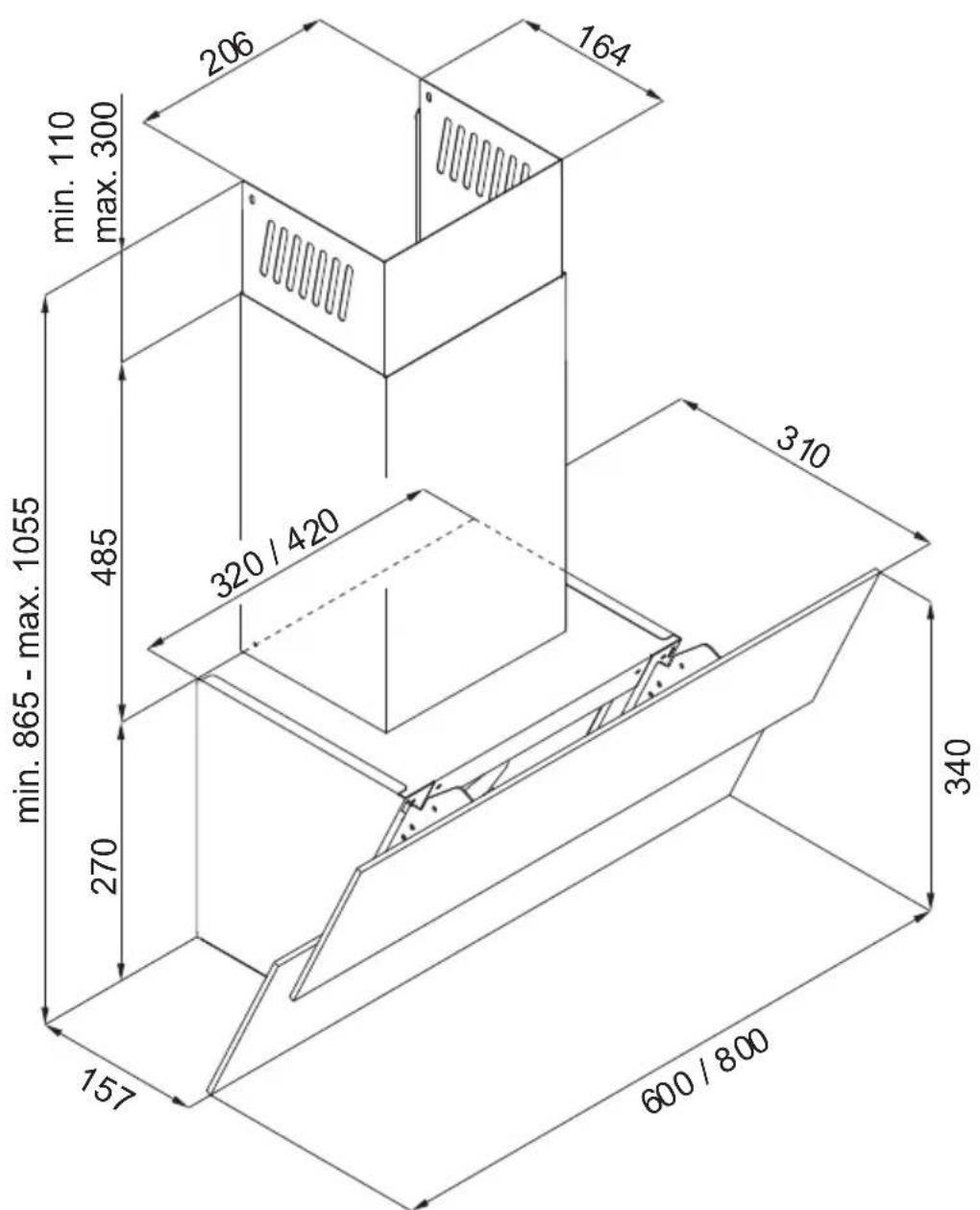

SKITSETEGNING

MONTERING

Reading leveres med intern motor, og emhætten kan anvendes med aftræk til det fri eller til recirkulation af luften.

Følg anvisningerne i denne vejledning, der passer til den model du har købt, og den måde du ønsker at montere aftrækket på.

MONTERING AF EMHÄTTEN

Emhætten monteres på væggen i følgende trin:

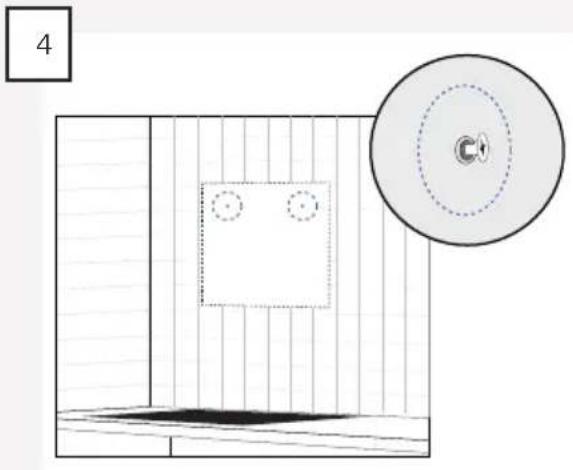

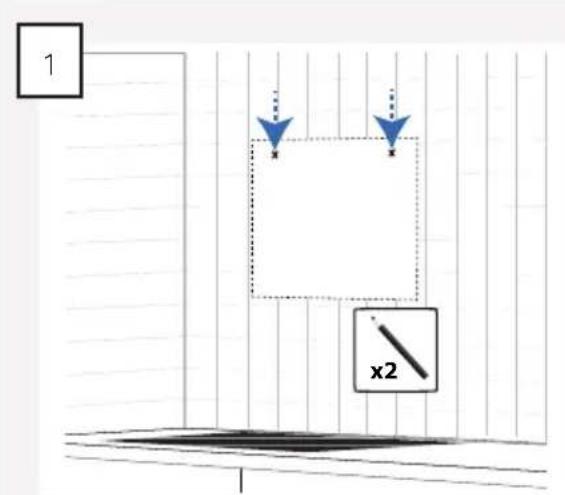

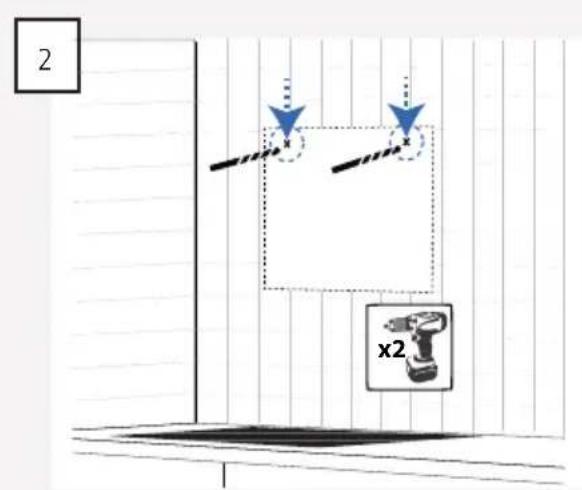

Mål ud og marker de to "nøglehuller" på væggen.

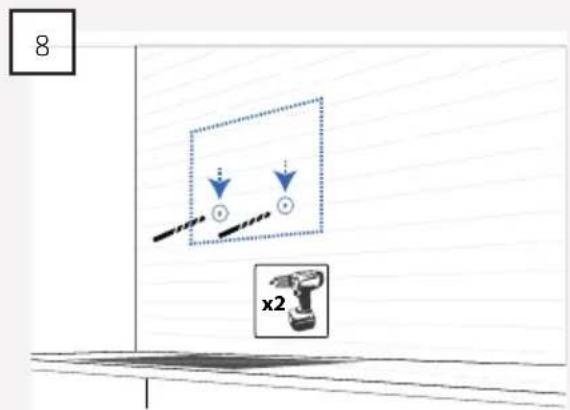

Bor hullerne i væggen, med et bor der er beregnet til væggens materiale.

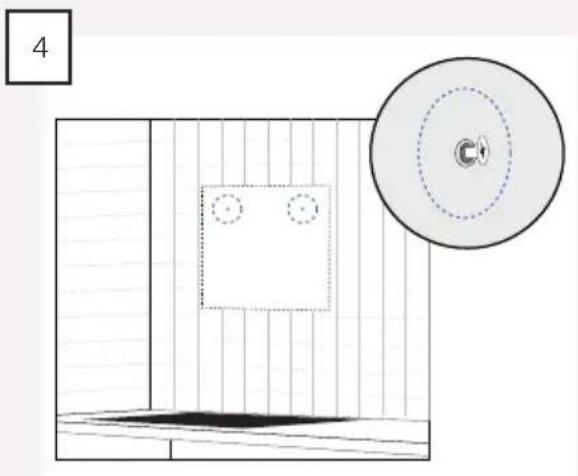

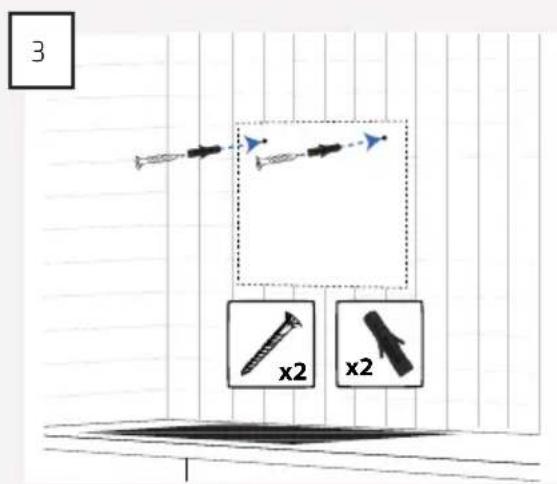

Monter rawlplugs og skruer, der er beregnede til det materiale de monteres i, i de forborede huller.

BEMÆRK: Skruerne skal ikke skrues længere i end, at emhætten kan monteres.

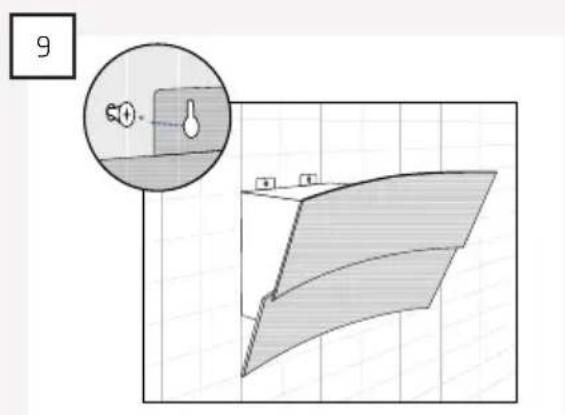

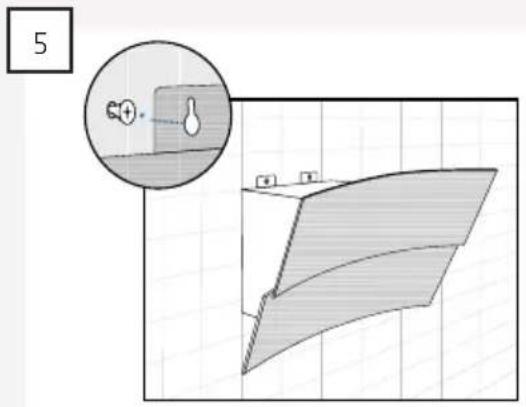

Hæng emhætten på skruerne.

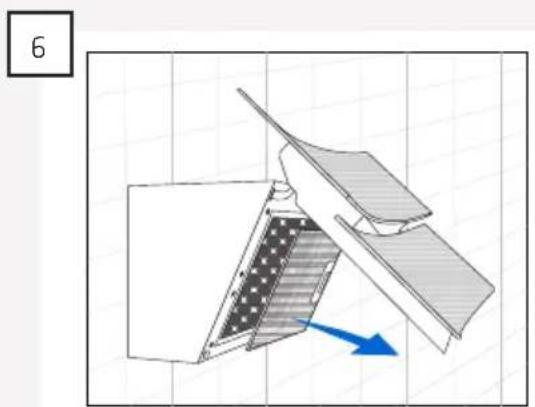

Åben glaslågen og tag filteret ud.

Marker placeringen af de to läsehuller på væggen, og tag derefter emhætten ned fra væggen igen.

Forbor hullerne og monter rawlplugs i hullerne.

Hæng emhætten op igen.

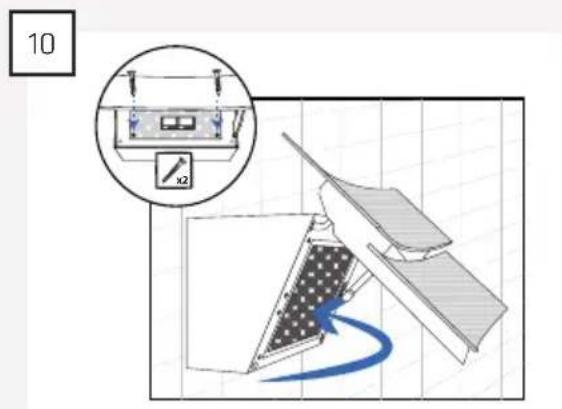

Skru skruerne i de to läsehuller.

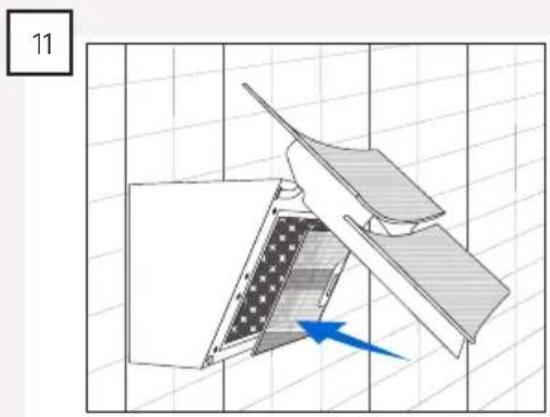

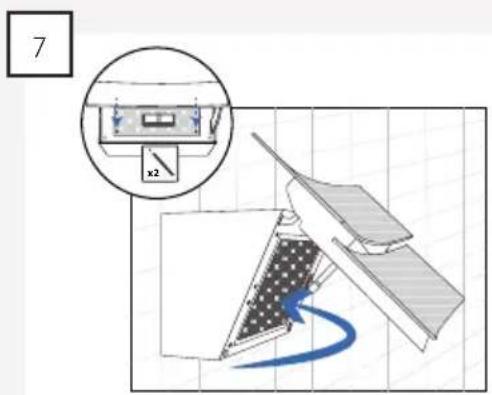

Sæt filteret i emhætten igen og luk glaspladen.

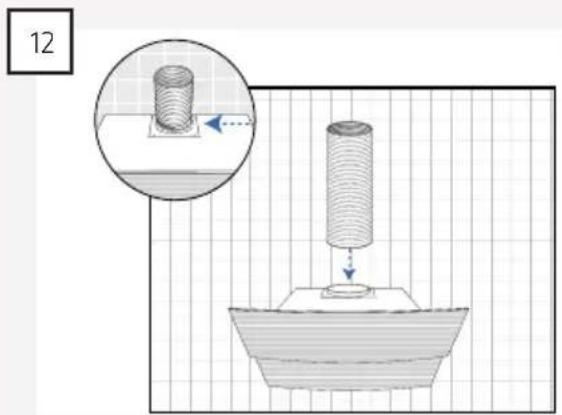

Monter aftrækket på emhætten.
BEMÄRK: Dette gælder kun hvis der ønskes aftræk til det fri.

MONTERING AF KANAL MED AFTRÆK TIL DET FRI

Skal emhætten monteres med aftræk til det fri, monteres kanalen på følgende måde.

1

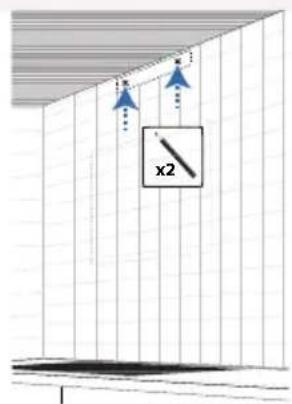

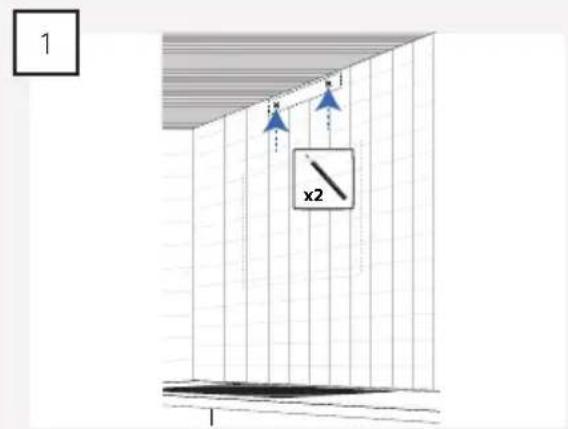

Mål ud til placering af beslaget, og marker hullernes placering på væggen.

BEMÆRK: Beslaget skal placeres så det passer med hullerne i kanalen.

2

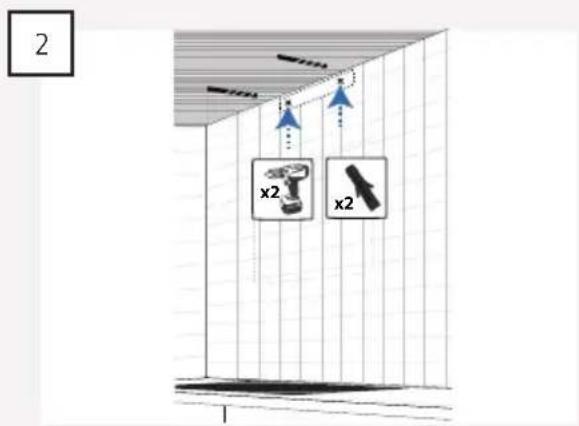

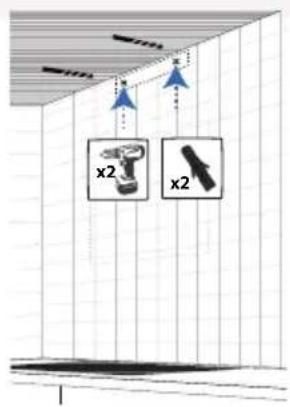

Forbor hullerne og monter rawlplugs i hullerne.

3

Skru beslaget op på væggen.

4

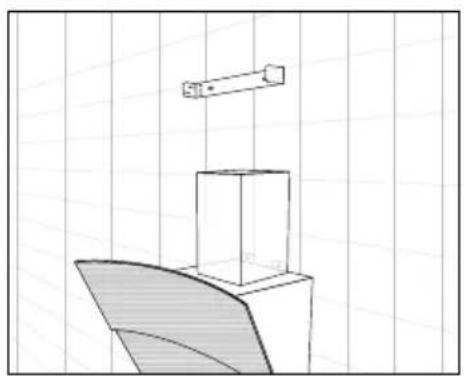

Sæt kanalen på emhætten.

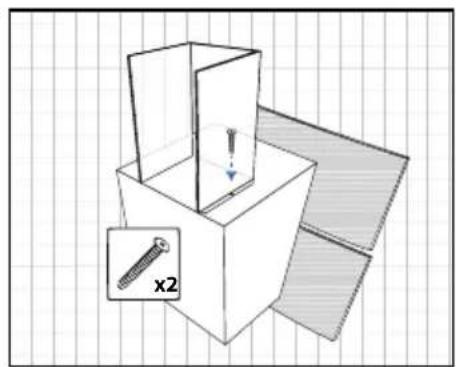

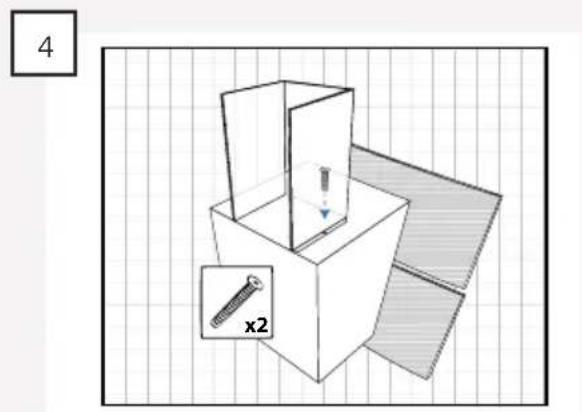

BEMÄRK: Kanalen skal fæstes i bunden med to skruer.

5

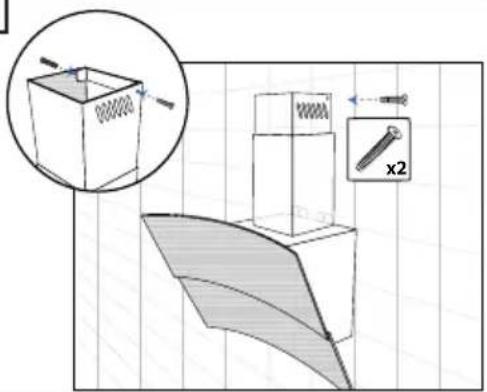

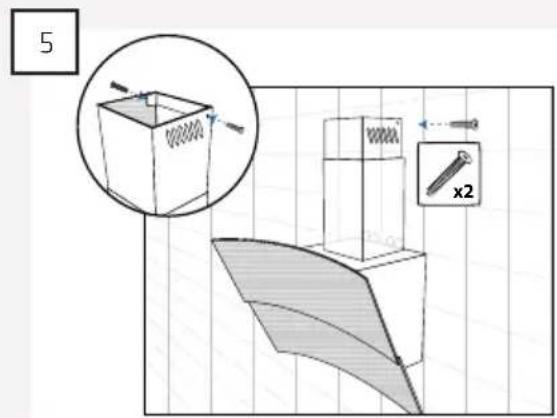

Skub kanalens øverste del op, og monter den fast i beslaget med de to selvskærende skruer.

MONTERING AF KANAL, NÅR EMHÄETTEN ANVENDES TIL RECIRKULATION

Skal emhætten anvendes til recirkulation, skal den medfølgende dækplade monteres op mod loftet, for at lukke kanalen.

Kanalen monteres på følgende måde:

Mål ud til placering af beslaget, og marker hullernes placering på væggen.

BEMÄRK: Beslaget skal placeres så det passer med hullerne i kanalen.

Forbor hullerne og monter rawlplugs i hullerne.

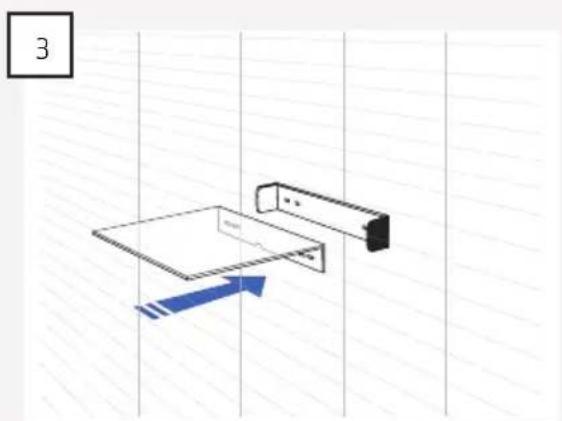

Skru beslaget og dækpladen op på væggen.

Sæt kanalen på emhætten.

Skub kanalens øverste del op, og monter den fast i beslaget med de to selvskærende skruer.

ELINSTALLATION

Emhæten tilsluttes elnettet med det monterede stik.

BEMÆRK: Motoren til emhætten er dobbeltisoleret, og emhætten skal derfor ikke tilsluttes til jord.

INNHOLD

Generell adversel	17
Med i kassen følger	19
Skitsetegning	20
Montering	21
Elinstallation	27

GENERELL ADVARSEL

Fest pluggene og skruene som er beregnet for det aktuelle materialet i hullene som er boret.

Mål hvor braketten skal plasseres og marker hullene på veggen.

Mål hvor braketten skal plasseres og marker hullene på veggen.

En hette med intern motor kobles til strømnettet med den medfølgende støpselet.

MERK: Apparatet må være jordet.

INNEHÅLL

Farøvej 30 • 9800 Hjørring • Danmark

Tel: [phone] • Fax: [phone]

[e-mail]

www.thermex.dk

THERMEX SCANDINAVIA AS
