Tuotetyyppi	Liesikupu
Merkki	Thermex
Malli	Reading
Leveys	900 mm
Syvyys	500 mm
Korkeus	600 mm
Paino	15 kg
Virtalähde	220-240 V, 50 Hz
Suurin poistoteho	600 m³/h
Melutaso	60 dB (A)
Nopeuksien lukumäärä	3
Valaistus	LED, 2 x 3 W
Suodatintyyppi	Alumiiniset rasvasuodattimet
Kanavan halkaisija	150 mm
Ohjaustyyppi	Kosketuspaneeli
Energialuokka	A
Asennus	Seinäasennettava
Materiaali	Ruostumaton teräs
Huolto	Puhdista rasvasuodattimet kuukausittain
Turvaominaisuudet	Automaattinen sammutusajastin, turvakatkaisu
Varaosat	Rasvasuodattimet, LED-lamput
Korjauspisteet	7/10

Usein kysytyt kysymykset - Reading Thermex

Kuinka asennan Thermex Reading liesikuvun?

Asennus tulee suorittaa ammattitaitoisen henkilön toimesta. Varmista, että liesikupu on asennettu vähintään 65 cm:n korkeudelle keittoalueen yläpuolelle sähköliesillä ja 75 cm kaasuliesillä. Käytä mukana toimitettua sapluunaa ruuvien paikkojen merkitsemiseen ja kiinnitä liesikupu seinään sopivilla ankkureilla.

Kuinka usein rasvasuodattimet tulee puhdistaa?

Puhdista alumiiniset rasvasuodattimet kuukausittain optimaalisen suorituskyvyn ylläpitämiseksi. Voit pestä ne käsin lämpimällä saippuavedellä tai astianpesukoneessa (matala lämpötila, eco-ohjelma). Varmista, että ne ovat täysin kuivia ennen takaisinasettamista.

Kuinka vaihdan LED-lamput?

Katkaise virtalähde. Poista vanha LED-lamppu kiertämällä sitä varovasti vastapäivään ja vetämällä se ulos. Aseta uusi LED-lamppu (3 W, sama liitäntä) ja kierrä myötäpäivään lukitaksesi. Palauta virta.

Miksi liesikupuni ei ime kunnolla?

Tarkista, ovatko rasvasuodattimet tukossa ja puhdista ne tarvittaessa. Varmista, ettei kanavisto ole tukossa tai liian pitkä. Tarkista myös, että poistoilmapelti avautuu oikein ja puhallinnopeus on asetettu sopivaksi.

Voinko käyttää hiilisuodatinta kiertoilmatilassa?

Kyllä, Thermex Readingia voidaan käyttää kiertoilmatilassa valinnaisella hiilisuodattimella (malli ei sisälly toimitukseen). Hiilisuodatin imee hajuja ja se tulee vaihtaa 3-6 kuukauden välein käytöstä riippuen.

Mikä on liesikuvun melutaso?

Melutaso vaihtelee nopeuden mukaan: noin 50 dB matalalla nopeudella, 60 dB keskikierroksella ja 65 dB maksiminopeudella. Nämä tasot on mitattu 1 metrin etäisyydeltä.

Kuinka nollaan suodattimen kylläisyysilmaisimen?

Kun suodattimet on puhdistettu tai vaihdettu, paina ja pidä painettuna suodattimen nollauspainiketta (symboli) 3 sekunnin ajan. Merkkivalo sammuu, mikä osoittaa nollauksen onnistuneen.

Mitkä ovat liesikuvun mitat?

Thermex Readingin leveys on 900 mm, syvyys 500 mm ja korkeus 600 mm. Kanavan ulostulon halkaisija on 150 mm.

Onko liesikuvussa automaattinen sammutusajastin?

Kyllä, liesikuvussa on automaattinen sammutusajastin, joka voidaan asettaa 10 tai 15 minuuttiin (mallista riippuen). Ota se käyttöön painamalla ajastimen painiketta; liesikupu sammuu automaattisesti asetetun ajan jälkeen.

Mistä voin ostaa varaosia?

Varaosia, kuten rasvasuodattimia ja LED-lamppuja, voi ostaa valtuutetuilta Thermex-jälleenmyyjiltä tai verkkokaupasta. Käytä mallinumeroa (Reading) varmistaaksesi yhteensopivuuden.

KÄYTTÖOHJE Reading Thermex

Yleinen varoitus	41
Toimitukseen sisältyy	43
Kaavakuva	44
Asennus	45
Sähköasennukset	51

YLEINEN VAROITUS

• Kupu on suunniteltu ja valmistettu standardin DS/EN 60335-1 mukaisesti.
• Laite on tarkoitettu kotitalouskäyttöön. Jos sitä käytetään muihin tarkoituksiin, takuu raukeaa.
• Asennus on annettava ammattitaitoisen asentajan suoritettavaksi Thermex Scandinavia A/S:n (Thermex) ohjeiden ja voimassa olevan lainsäädännön mukaisesti.
• Thermex ei vastaa mistään väärän asennuksen, kiinnityksen, käytön tai väarien asetusten aiheuttamista vahingoista.

ENNEN ASENNUSTA/KÄYTTÖÖNOTTOA

• Tarkista kupu kuljetusvaurioiden ja virheiden varalta välittömästi kun se ote-taan vastaan.
• Ilmoita mahdollisista kuljetusvaurioista välittömästi kuljetusliikkeelle ja Thermexille.
• Virheistä ja puutteista on ilmoitettava Thermexille 8 päivän kuluessa vastaanotosta, kuitenkin viimeistään asennuksen/käyttöönoton yhteydessä.

ASENNUS

• Kupu on suunniteltu käytettäväksi sähköverkossa 230 V ±10 %\~ 50 HZ ±10 % standardin EN 50160 mukaisesti

• Liitä kupu siihen kytketyllä pistokkeella. HUOMAA: Jos pistokkeessa on maadoitus, se TÄYTYY kytkeä maadoitettuun pistorasiaan.

• Ulkoisella moottorilla varustetuissa malleissa El saa käyttää yhteistä nollajohtoa poistopuhaltimen ja moottorin asennukseen, koska se vaikuttaa laitteen ohjaukseen.

• Toisen valmistajan ulkoista moottoria käytettäessä TÄYTYY varmistaa, että moottori on yhteensopiva valitsemasi kuvun kanssa. Muussa tapauksessa laitteen reklamointioikeus raukeaa.
• Älä kytke virtaa kupuun ennen kuin asennus on valmis.
• Laitteesta ei saa johtaa ilmaa tuuletuk-sessa käytettävään kanavaan, jossa kul-kee kaasuja tai muita palavia materiaa-leja, vaan ilma on johdettava erilliseen kanavaan.
• Poistoilmakanavia koskevia kansallisia lakeja on noudatettava.
• Käytä aina alkuperäisen kokoista poistokanavaa. Pienemmällä kanavalla suorituskyky huononee ja melutaso nousee.
• Poisto kuvusta ulos pitäisi olla mahdollisimman lyhyt, jotta kupu toimisi mahdollisimman tehokkaasti.
• Hormin mutkien määrä on pyrittävä pitämään mahdollisimman pienenä, jotta kupu toimisi mahdollisimman tehokkaasti.
• Thermex suosittelee aina käytettäväksi ääni- ja tiivistymiseristettyä hormiputkea kylmien tilojen liitännöissä.
• Thermex suosittelee joustavaa putkea käytettäessä äänenvaimentimen käyt-

töä melutason pitämiseksi mahdollisimman pienenä

• Joustavaa putkea käytettäessä on aina varmistettava, että se on venymätön, jotta minimoidaan ilmanvastus ja saavutetaan suurin mahdollinen poi-stokyky.
• Eri materiaalit vaativat erilaiset tulpat ja ruuvit. Käytä seinätulppia ja ruuveja, jotka sopivat materiaaliin, johon kupua ollaan asentamassa.
• Asennusohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskun.
• Vähimmäisetäisyyden kaasulla toimiviin keittolevyihin kuvun alapuolen reunasta TÄYTYY olla 65 cm EN 60335-2-31 -stan-

dardin mukaisesti.

• Kotelorakenteiselle, vapaasti riippuvalle ja seinälle asennetulle kuvulle Thermex suosittelee keittolevyn ja kuvun väliseksi etäisyydeksi 50 - 70 cm, jotta saavutetaan mahdollisimman suuri imukyky.
• Tarkista aina keittolevyn käyttöohjeessa määritelty minimietäisyys lieden ja kuvun välille. Jos ko. ohjeet määräävät suuremman etäisyyden kuin Thermex suosittelee, TÄYTYY keittolevyn ohjeen vaatimuksia noudattaa.
• Kattoon kiinnitetyille malleille Thermex suosittelee, ettei välimatka keittolevyn ja kuvun välillä ylitä 3 metriä.

• 1 kaksiosainen kanava
• 1 käyttöohje
• 1 asennusohje
• 4 tulppaa
• 4 ruuvia kuvun asennukseen
• 1 kiinnike kanavan asennukseen
• 2 ruuvia kanavan asennukseen

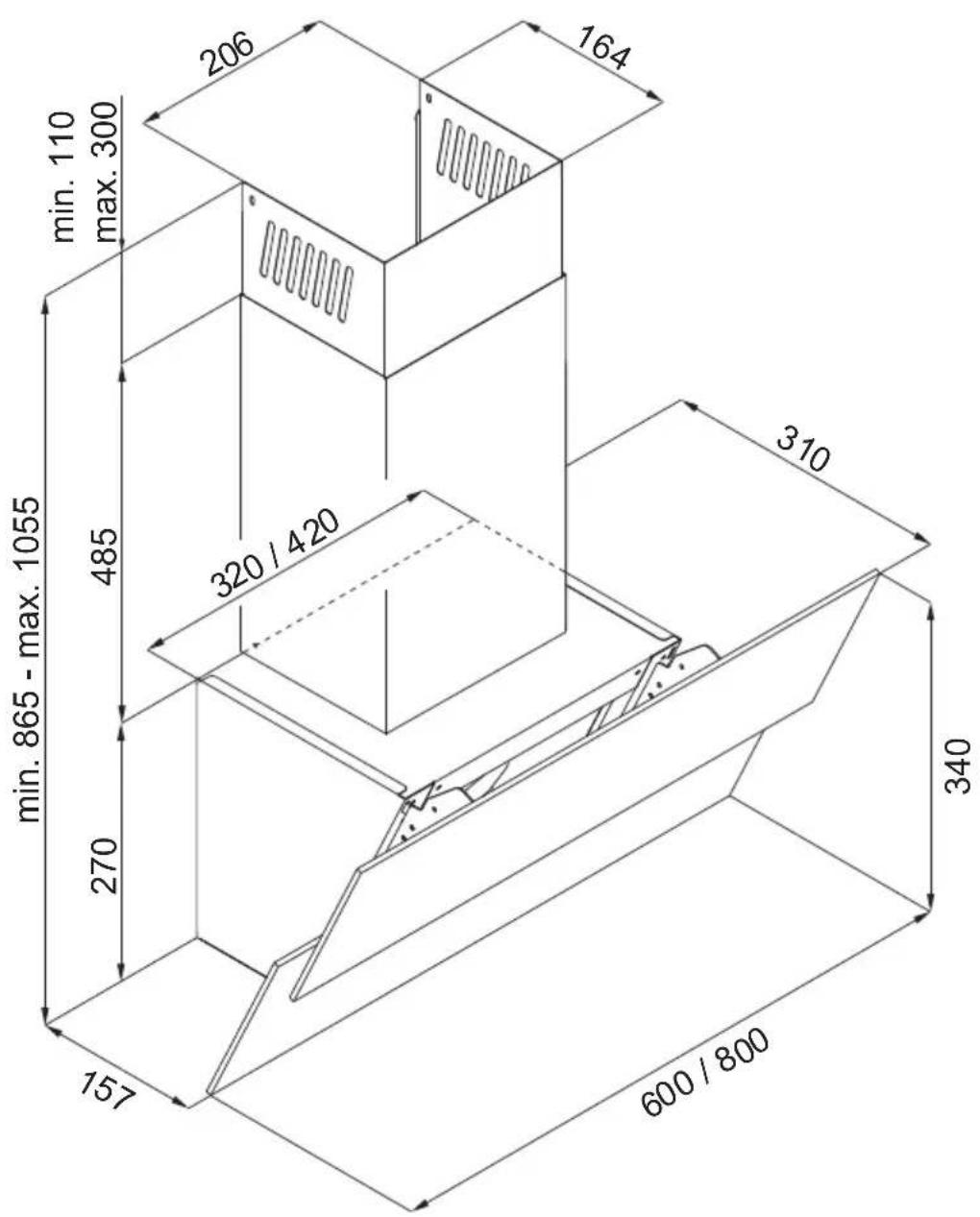

KAAVAKUVA

ASENNUS

Reading -toimitukseen sisältyy sisäinen moottori. Kupua voidaan käyttää ulkohormiin liitettynä tai sisäisellä ilman kierrätyksellä.

Noudata tämän oppaan ohjeita hankkimasi mallin ja haluamasi hormiasennustavan osalta.

KUVUN ASENNUS

Kupu asennetaan seinälle seuraavien vaiheiden mukaisesti:

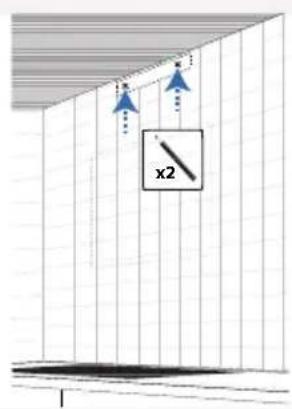

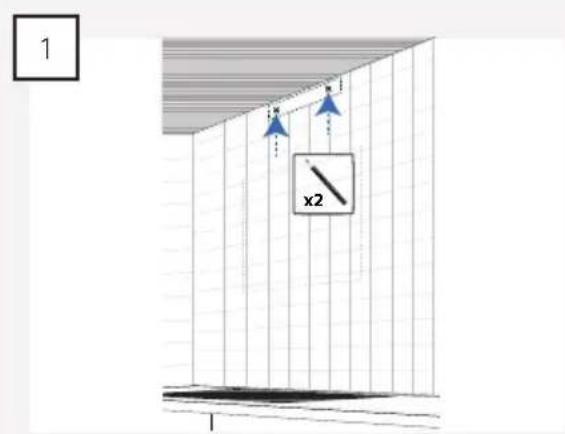

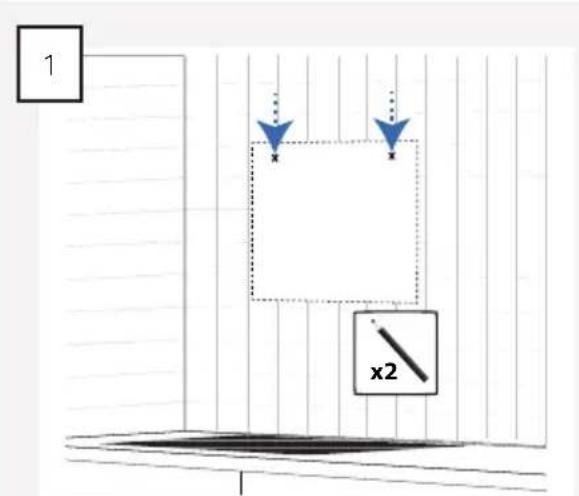

Mittaa ja merkitse kaksi "avaimenreikää" seinälle.

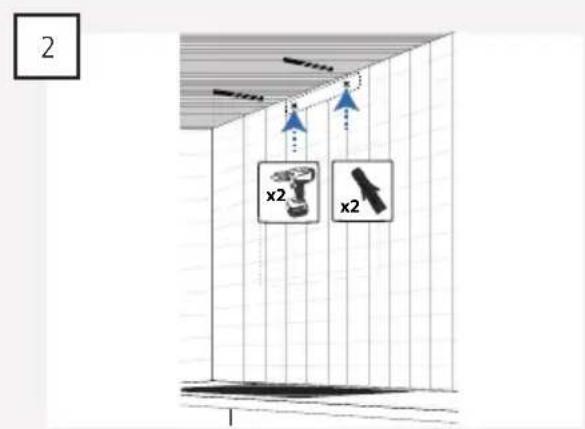

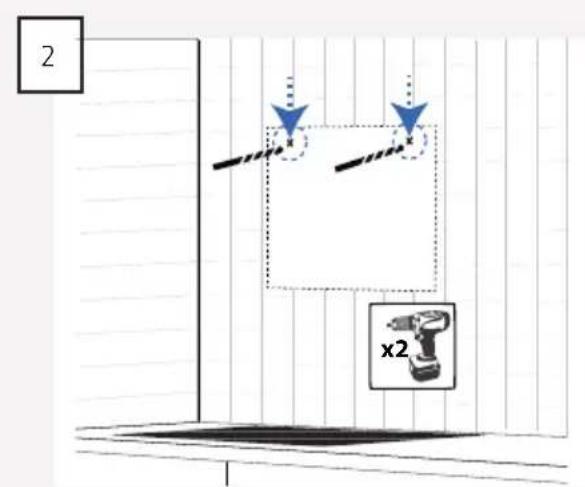

Poraa reiät seinään poralla, joka sopii seinän materiaalille.

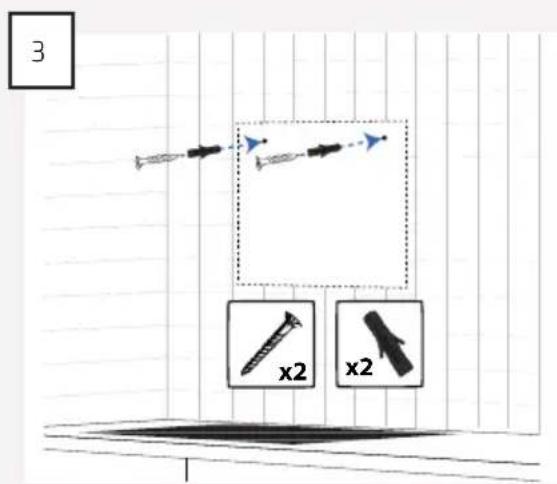

Kiinnitä seinämateriaaliin sopivat seinätulpat ja ruuvit porattuihin reikiin.

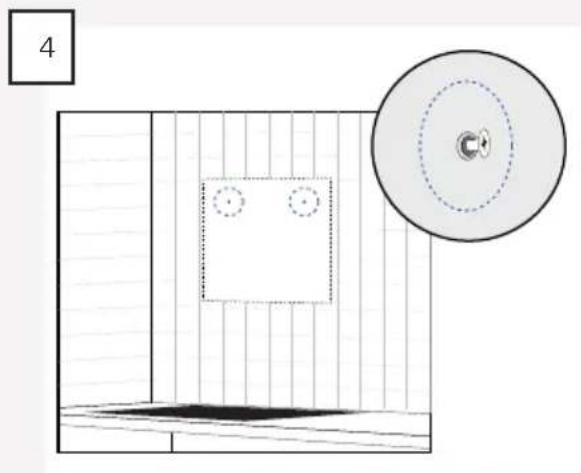

HUOMAA: Ruuvit eivät kierry syvemmälle kuin kuvun asennus vaatii.

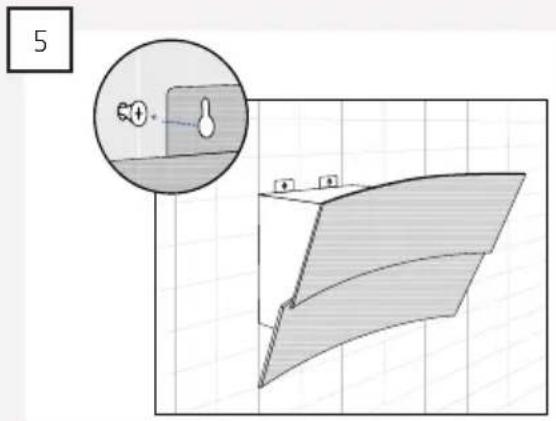

Ripusta kupu ruuveihin.

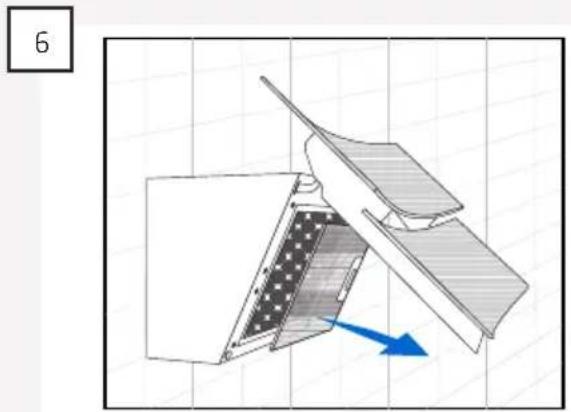

Avaa lasiovi ja poista suodatin.

Merkitse seinälle kahden kiinnitysaukon paikka ja nosta kupu pois seinältä.

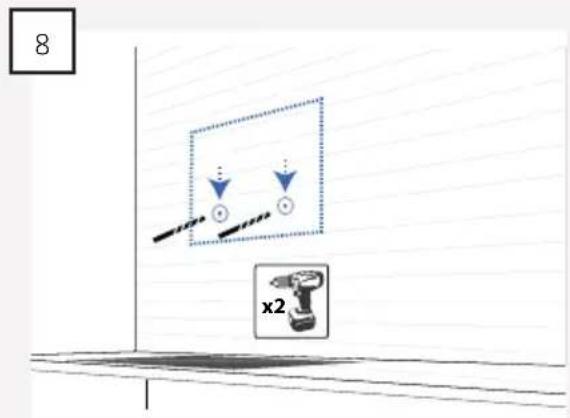

Poraa reiät ja työnnä niihin tulpat.

Nosta kupu jälleen ylös.

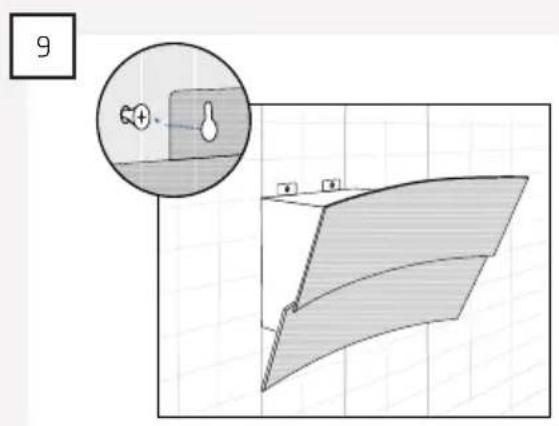

Löysää kahden lukitusaukon ruuvit.

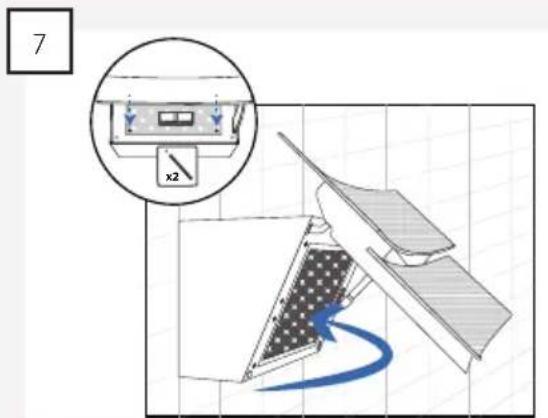

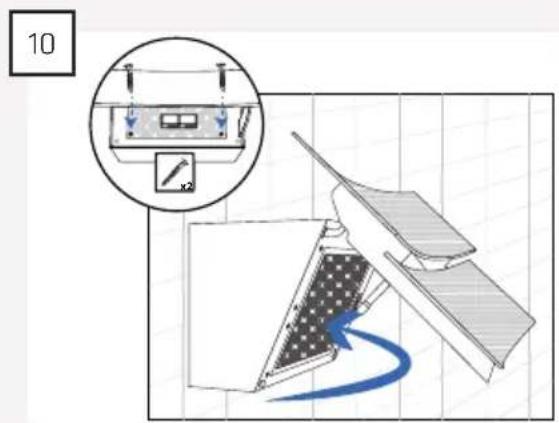

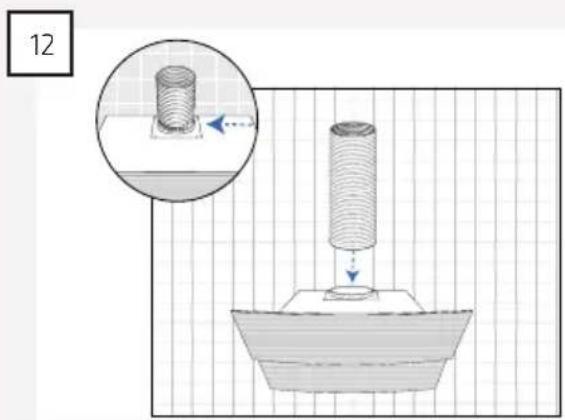

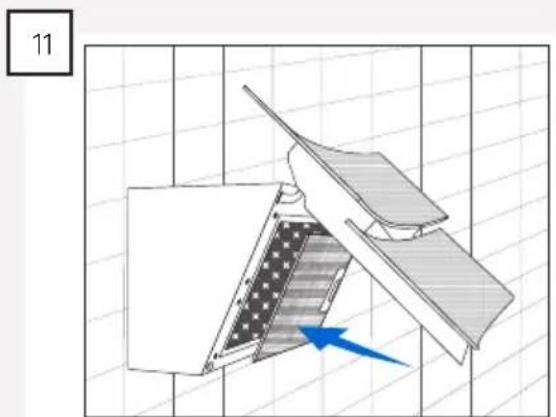

Vaihda kuvun suodatin ja sulje lasi. Kiinnitä hormi kupuun.

HUOMAA: Tämä pätee vain jos poisto tapahtuu.

KANAVAN ASENNUS ULOS MENEVÄÄN HORMIIN

Jos kupu liitetään ulos menevään hormiin, tapahtuu kanavan asennus seuraavasti.

1

Mittaa kiinnikkeen sijainti ja merkitse reikien paikat seinälle.

HUOMAA: Kiinnike pitää asentaa siten, että se sopii kanavan reikiin.

2

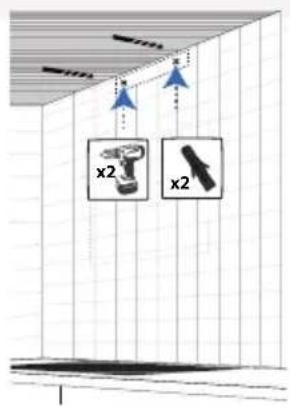

Poraa reiät ja työnnä niihin tulpat.

3

Kiinnitä kiinnike seinälle.

4

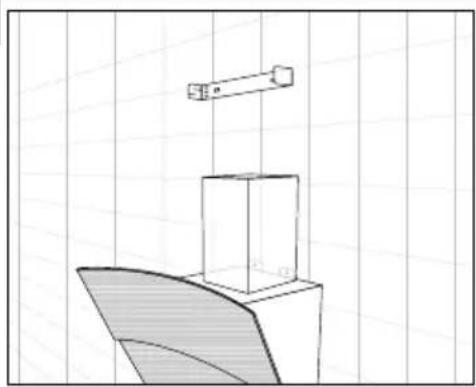

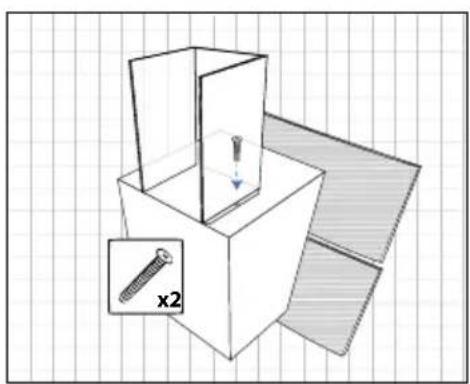

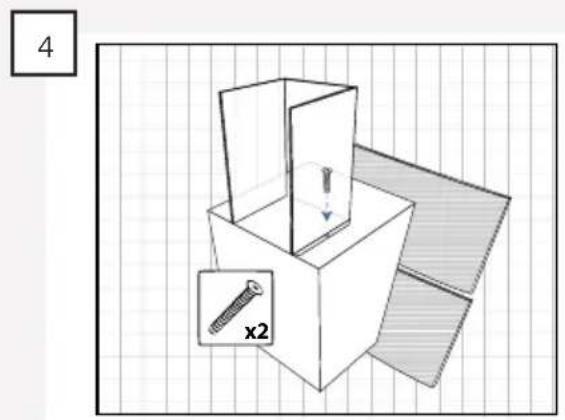

Aseta kanava kupuun.

HUOMAA: kanava maksetaan tyvestä kahdella ruuvilla.

5

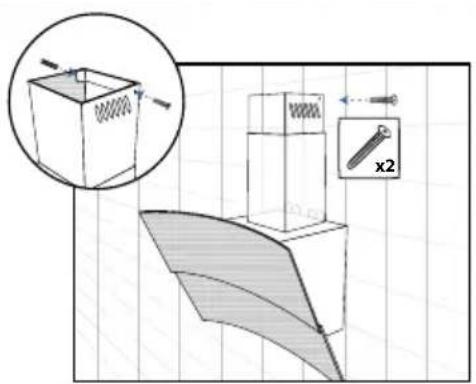

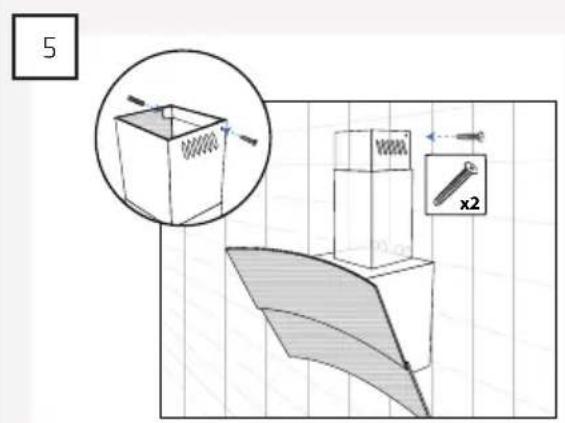

Liu'uta kanavan yläosa ylös, ja sovita se kiinnikkeeseen kahdella peltiruuvilla.

KANAVAN ASENNUS, KUN KUPUA KÄYTETÄÄN UUDELLEENKIERRÄTYKSEEN Jos kupua käytetään uudelleenkierrätykseen, asennetaan mukana toimitettu peitelevy kattoon kanavan sulkemiseksi.

Kanava asennetaan siitä syystä seuraavasti:

Mittaa kiinnikkeen sijainti, ja merkitse reikien paikat seinälle.

HUOMAA: Kiinnike pitää asentaa siten, että se sopii kanavan reikiin.

Poraa reiät ja työnnä niihin tulpat.

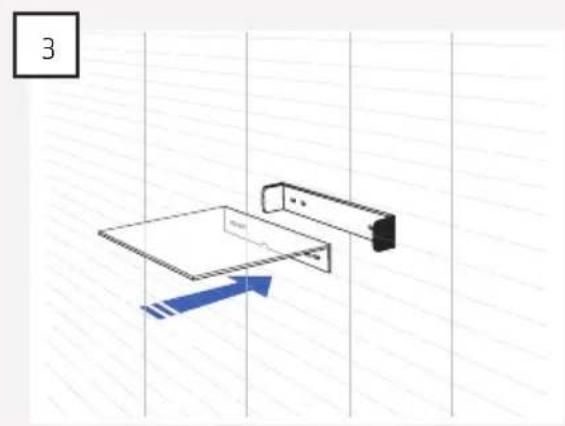

Kiinnitä kiinnike ja kansi seinälle.

Aseta kanava kupuun.

HUOMAA: kanava maksetaan tyvestä kahdella ruuvilla.

Liu'uta kanavan yläosa ylös, ja sovita se kiinnikkeeseen kahdella peltiruuvilla.

SÄHKÖASENNUKSET

Kupu liitetään sähköverkkoon mukana tulevalla pistokkeella.

HUOMAA: Kuvun moottori on kaksoissuojattu, eikä laitetta saa sen takia maadoittaa.
