GEBRUIKSAANWIJZING HR 4501 C MAKITA

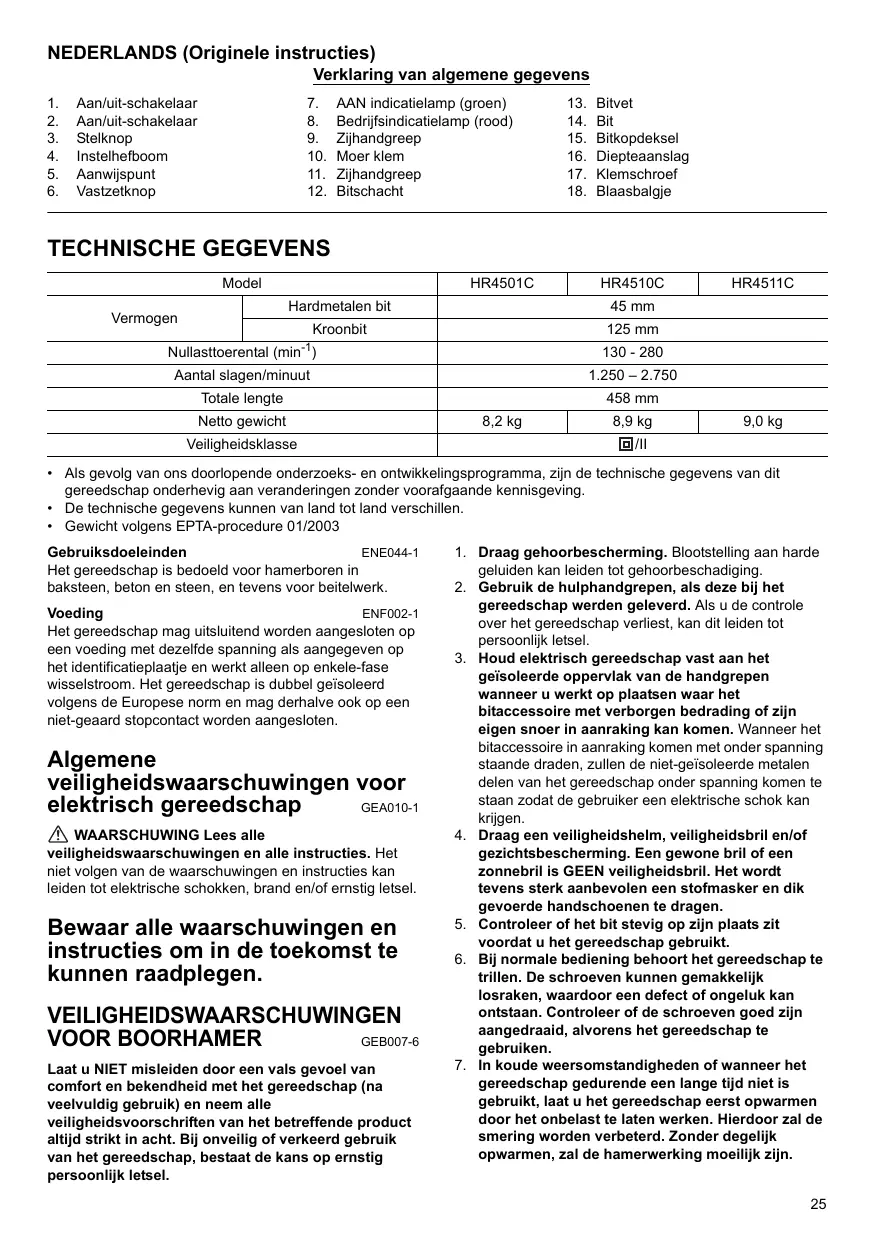

NEDERLANDS (Originele instructies)

Verklaring van algemene gegevens

1. Aan/uit-schakelaar

2. AAN indicatielamp (groen)

3. Bitvet

4. Aan/uit-schakelaar

5. Bedrijfsindicatielamp (rood)

6. Bit

7. Stelknop

8. Zijhandgreep

9. Bitkopdeksel

10. Instelhefboom

11. Moer klem

12. Diepteaanslag

13. Aanwijspunt

14. Zijhandgreep

15. Klemschroef

16. Vastzetknop

17. Bitschacht

18. Blaasbalgje

TECHNISCHE GEGEVENS

Model		HR4501C	HR4510C	HR4511C
Vermogen	Hardmetalen bit	45 mm
	Kroonbit	125 mm
Nullasttoerental (min-1)		130 - 280
Aantal slagen/minuut		1.250 - 2.750
Totale lengte		458 mm
Netto gewicht		8,2 kg	8,9 kg	9,0 kg
Veiligheidsklasse		回/II

• Als gevolg van ons doorlopende onderzoeks- en ontwikelingsprogramma, zijn de technische gegevens van dit gereedschap onderhevig aan veranderingen zonder voorafgaande kennisgeving.
• De technische gegevens können van land tot land verschillen.
  Gewicht volgens EPTA-procedure 01/2003

Gebruiksdoeleinden

ENE044-1

Het gereedschap is bedoeld voor hamerboren in baksteen, beton en steen, en tevens voor beitelwerk.

Voeding

ENF002-1

Het gereedschap mag uitsluitend worden aangesloten op een voeding metdezelfde spanning als aangegeven op het identatieplaatje en werkkt alleen op enkele-fase wisselstroom. Het gereedschap is dubbel geisoleerd volgens de Europese norm en mag derhalve ook op een Niet-geaard stopcontact worden aangesloten.

Algemene

veiligheidswaarschuwingen voor elektrisch gereedschap

veiligheidswaarschuwingen en alle instructies. Het Niet volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunden raadplegen.

VEILIGHEIDSWAARSCHUWINGEN VOOR BOORHAMER GEB00

GEB007-6

Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig geleuk) en neem alle voiligheidsvoorschriften van het betreffende product altijd strikt in acht. Bij onveilig of verkeerd geleuk van het gereedschap, bestaat de kans op ernstig persoonlijk letsel.

1. Draag gehoorbescherming. Blootstelling aan harde geluiden kan leiden tot gehoorbeschadiging.
2. Gebruik de hulphandgren, als deze bij het gereedschap werden geleverd. Als u de controle over het gereedschap verliest, kan dit leiden tot persoonlijk letsel.
3. Houd elektrisch gereedschap vast aan het geisoleerde oppervlak van de handgrepen wanner u werkt opplaatsen waar het bitaccessoire met verborgen bedrading of zich eigen snoer in aanraking kan komen. Wanner het bitaccessoire in aanraking komen met onder spanning staande draden, zullen de Niet-geisoleerde metalen delen van het gereedschap onder spanning komen te staan zodate gebruiker een elektrische schok kan krijgen.
4. Draag een verilgheidshelm, verilgheidsbril en/of gezichtsbescherming. Een gewone bril of een zonnebril is GEEN verilgheidsbril. Het worden tevens sterk aanbevolen een stofmasker en dik gevoerde handschoenen to dragen.
5. Controller of het bit stevig op+zijn plaats zit voordat u het gereedschap gelebruikt.
6. Bij normale bediening behoort het gereedschap te trillen. De schroeven konnen gemakkelijk losraken, waardoor een defect of ongeluk kan ontstaan. Controller of de schroeven goed+zijn aangedraaid, alvorens het gereedschap te gebruiken.

7. In koude weersomstandigheden of wanner het gereedschap gedurende een langearend nicht is gebruikt,laat u het gereedschap eerst opwarmen door het onbelast te lately werken. Hierdoor zal de smering worden verbeterd.Zonder degelijk opwarmen,zaled hamerwerking moeilijk zijn.

8. Zorg er alkijd voor dat u stevig staat. Zorg ervoor dat er niemand zich onder u bevindt wanneer u het gereedschap op een hogeplaats gebruikt.

9. Houd het gereedschap met beiden handen stevig vast.
10. Houd uw handen uit de buurt van bewegende delen.
11. Laat het gereedschap Niet ingeschakeld liggen. Bedien het gereedschap alleen wanner u het vasthoudt.
12. Richt het gereedschap Niet op iemand in de buurt verwijl het isingeschakeld. Het bit zou eruit kennen vliegen en iemand ernstig verwonden.
13. Raak het bit en onderdelen in de buurt van het bit niet onmiddelijk na gebruik aan. Zij+kennen bijzonder het sein en brandwonden op uw huidveroorzaken.
14. Sommige materialen bevatten chemische stoffen die giftig kuren zich. Neem voorzorgsmaatregelen gegen het inademen van stof en contact met de huid. Volg de veilgheidsinstrumenties van de leverancier van het materiaal op.

BEWAAR DEZE INSTRUCTIES.

WAARSCHUWING:

VERKEERD GEBRUK of het Niet volgen van de veiligheidsinstrumente in deze gebruiksaanwijzing kan leiden tot ernstig persoonlijk letsel.

BESCHRIJVING VAN DE FUNCTIONS

LET OP:

• Controleer alktd of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken alvorens de functies van het gereedschap te controlleren of af te stellen.

Aan/uit-schakelaar (zie afb. 1)

VOOR MODEL HR4511C

LET OP:

• Controller altijd, voordat u de stekker in het stopcontact steekt, of de aan/uit-schakelaar op de juiste manier schakelt en weer terugkeert maar de uitstand nadat deze is losgelaten.

Om het gereedschap in te schakelen, knijpt u gewoon de aan/uit-schakelaar in. Laat de aan/uit-schakelaar los om het gereedschap te stoppen

VOOR DE MODELLEN HR4510C/HR4501C

Aan/uit-schakelaar

LET OP:

• Controller altijd, voordat u de stekker in het stopcontact steekt, of de aan/uit-schakelaar op de juiste manier schaktel en werk terugkeert maar de uitstand nadat deze is losgelaten.
• Deze schakelaar werkkt als de machine in de symbol en ^2 symbol modes staat.

Om het gereedschap in te schakelen, knijpt u gewoon de aan/uit-schakelaar in. Laat de aan/uit-schakelaar los om het gereedschap te stoppen

Schuifknop

LET OP:

• Controller voor u de stekker in het stopcontact steekt altijd of de machine uitgeschakeld is.
• Deze schakelaar werkkt alleen als de machine in de ① symbool werkingsmodus staat.

Voor het gedurende langere tijd gebruiken van de machine in de hamermodus is de schuifschakelaar beschikbaar. Druk om de machine te starten op deijke "I (ON)" van de schakelaar. Druk om de machine te stoppen op deijke "O (OFF)" van de schakelaar. (zie afb. 2)

De draaisnelheid veranderen (zie afb. 3)

Het toerental en het aantal slagen per minuut kan worden ingesteld door de instelschaal te verdraaien. Deze schaal is gemerkt van 1 (de laagste snelheid) tot 5 (volle snelheid).

Zie de tabel hieronder voor het verbandussen het op de schaal ingestelde cijfer en het aanal omwentelingen/ slagen per minuut.

Cijfer op de schaal	Omwentelingen per minuut	Aantal slagen/ minuut
5	280	2.750
4	260	2.550
3	200	1.950
2	150	1.450
1	130	1.250

008417

LET OP:

• Indien de machine gedurende langeijd aan een laag toerental worden gebruikt, geraakt de motor overbelast, wat leidt tot een storing van de machine.
• U kunt de snelheidsregelaar alleen tot aan het cijfer 5 draaien en terug waar 1. Forceer de schijf Niet voor bij de 5 of de 1 omdat de snelheidsregeling daardoor onklaar raakt.

De werkingsfunctie selecteren

Roteren met hameren (zie afb. 4 en 5)

Voor het boren in beton, metselwerk, enz., drukt u de vastzetknop en en draait u de instelhefboom zo dat de wijzer maar het symbol wijst. Gebruik een bit met een hardmetalen punt.

Alleen hameren

VOOR MODEL HR4501C EN HR4510 (zie afb. 6)

Voor=kappen of afbraakwerkzaamheden drukt u de vastzetknop in en draaiu u de instelhefoom zo dat de wijzer na het symbol wijst. Gebruik een rond boor, koudbeitel, bikbeitel, enz.

Voor langdurig hamerboren (ALLEEN VOOR DE MODELLEN HR4501C EN HR4510C) (zie afb.7)

Voor kappen of afbraakwerkzaamheden drukt u de vastzetknop in en draait u de instelhefboom zo dat de wijzer maar het ① symbool wijst. Gebruik een rond boor, koudbeitel, bikbeitel, enz.

LET OP:

Bijegbruik van de machine in de ⑤ symboolmodus, werkdtde drukschakelaar Niet - alleen de schuifschakelaar werkct.

VOOR MODEL HR4511C (zie afb. 8)

Voorlopen of afbraakwerkzaamheden drukt u de vastzetknp in en draait u de instelhefboom zo dat de wijzer hier het symbol wijst. Gebruik een rond boor, koudbeitel, bikbeitel, enz.

LET OP:

• Draai nied aan de instelheboom verwijl de machine loopt onder belasting. Het gereedschap zar hierdoor worden beschadigd.
• Om snelle slijtage van het omschakelmechanisme te voorkomen, zorgt u ervoor dat de instelheboom algijd precies in een van de twee of drie standen staat.

Koppelbegrenzer

De koppelbegrenzer treedt in werkung wanneer de motor een bepaald koppel bereikt. De motor worden dan ontkoppeld van de uitgangsas. Wanneer dit gebeurt, za de boor ophonden met draaien.

LET OP:

• Schakel het gereedschap ommiddelijkukt wanneer de koppelbegrenzer in werkking treedt. Hiermee helpt u vroegtijdige slijtage van het gereedschap voorkomen.

Indicatielampje (zie afb. 9)

Het groene lampjelicht op wonneer het gereedschap op het lichtnet is aangesloten. Als het lampje Niet brandt, kan het netsnoor beschadigd zijn of de sturing defect. Als het lampjebrandt, maar het gereedschap Niet start, zichs Niet wonneer de schakelaar in de aan-stand worden gezet, hunnen de koolborstels versleten+zijn,of hunnen de motor, de sturing, of de schakelaar defect zijn. Het rode lampjeGaat branden zodra de koolborstels bijna versleten,zijn, om aan te geven dat de machine moet worden onderhoden. Na ong. 8 uren gebruik,stopt de motor automatisch.

ONDERDELEN AANBRENGEN/ VERWIJDEREN

LET OP:

• Controller altijd of het gereedschap isuit geschakeld en de stekker uit het stopcontact is getrokken alvorens enige werk aan het gereedschap uit te voeren.

Zijhandgreep (zie afb. 10)

LET OP:

• Gebruik de zichhandgreep alleen bij=kappen, afkappen of afbreken. Gebruik hem Niet om te boren in beton, metselwerk, enz. De machine kanijdens het boren nicht correct worden vastgehonden bij de zichhandgreep. De zichhandgreep kan over 360^ om de verticale as worden verdraaid in om het even welke gewenste stand. Verder zijn er ook acht verschillende standen maar voor enaarfter op de horizontale. Los de klemmoer om de handgreep in de gewenste stand te brengen. Draai daarna de klemmoer stevig terug aan. (Zie afb. 11)

Zijgreep (zie afb. 12)

LET OP:

• Gebruik.altijd de zijgreep om veilig te werkken bij het boren in beton, metselwerk, enz.

De zichandgreep kan worden gedraaid en op iedere zijkant worden gemonteerd zodat het gereedschap eenvoudig kan worden gehanteerd vanuit iedere positie.

Draai de zijhandgreep los door deze linksom te draaien, verdraai这点aar die gewennen ste positie en zet hem weer vast door hem rechtsom te draaien.

De bit aanbrengen en verwijderen (zie afb. 13)

Reinig de bitschacht en smeer er bitvet op alvorens de bit te installereren.

Stek de bit in het gereedschap. Draai het boortje en duw hem maar binnen tot hij vergrendelt. (zie afb. 14)

Als de bit Nietaar binnen kan worden geduwd, haalt u de bit eruit.Trek het verwisseling enkel keren omaag.Steek de bit daarna opnieuwaar binnen.Draai de bit en duw hemaar binnen tot hij vergrendelt.

Controleer na het aanbrengen allijd of de bit stevig in het gereedschap is bevestigd door te proberen het eruit te trekken.

Om de bit te verwijderen, trekt u de verwisseling helemaal omlaag en nervolgens de bit eruit. (zie afb. 15)

Bithoek (bij=kappen, bikken of slopen) (zie afb. 16 en 17)

De bit kan onder 12 verschillende hoeken worden vastgezet. Om de bithoek te veranderen, drukt u de vastzetknop in en draait u de omschakelknop maar het symbool.

Draai de bit maar de gewenste hoek.

Druk op de vergrendelknop en draai de instelhefboom zo dat de indicatee waar het symbool wijst. Controller er daarna de de bit stevig op+zijn plaatsvastzit door deze iets te verdraalen. (Zle afb. 18 en 19)

Diepteaanslag (zie afb. 20)

De diepteaanslag is handig voor het boren van gaten van gelijke diepter. Los de klemschroef en stel de diepteaanslag in op de gewenste diepter. Draai na het instellen de klemschroef stevig vast.

OPMERKING:

• De diepteaanslag kan nicht worden gebrukt in de positie waarbij deze gegen het tandwiel- of het motorhuis aanstoot.

BEDIENING

Gebruik als boorhamer (zie afb. 21)

Plaats de instelhefboom op symbol.

Plaats de punt van de boor op de gewenste plaatssaar geboord moet worden en trek verwolgens de schakelaar in. Forcier het gereedschap Niet. Een lichte druk geeft de beste resultaten. Houd het gereedschap stevig vast en zorg dat het Niet uitglijt.

Oefen geen grotere drukuit wanneer het boorgat verstopt raakt met schilfertjes of metaaldeelijtes. Laat in zo'n geval hetgereedschap langzaam lopen en verwijder de boor gedeelijkuiut het boorgat. Wanneer dit verschillende

keren worden herhaald, za het boorgat schoon worden en kunt u normalaal verder boren.

LET OP:

Zodra de bit door het beton begint te breken of hij betonijzer raakt, kan de machine gevaarlijk reageren. Zorg voor een goed evenwicht en plast uw voeten veilig toenwijl u de machine stevig met beiden handen vasthoudt om een gevaarlijke reactie te vermijden.

Luchtblazer (los verkrijgbaar) (zie afb. 22)

Gebruik na het boren het blaasbalgje om het stof uit het boorgat te blazen.

Beitelen, bikken en slopen (zie afb. 23)

Plaats de instelhefboom op symbol.

Houd het gereedschap met beiden handen stevig vast.
Schakel het gereedschap in en oefen er enige kracht opuit zodat het gereedschap Niet oncontroleerbaar in het rond langst. Het gereedschap werkkt nicht efficienter als ugrote druk op het gereedschap uitoefent.

ONDERHOUD

LET OP:

Zorg e altijd voor dat de machine is uitgeschakeld en de stekker uit het stopcontact is getrokken, voordat u een inspectie of onderhoud uiftvoert.
- Gebruik nooit benzine, wasbenzine, thinner, alcohol, enz. Dit kan leiden tot verkleuren, verrormen of barsten.

Het is Niet nodig dit gereedschap iedere uur of iedere dag te smeren,ondat het is uitgerust met een gesloten smeersystem. U moet het gereedschap iedere keer na het verrangen van de koolborstels smeren. Stuur het hele gereedschap aan een erkend Makita-servicecentrum om te worden gesmeerd.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, onderhoud en afstelingen te worden uitgevoerd door een erkend Makita-servicecentrum, en alttid met gebruikmaking van originele Makita-verbangingsonderdelen.

VERKRIJGBARE ACCESSORIES

LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita-gereedschap dat in deze gebruiksaaanwijzing worden beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijk letsel opleveren. Gebruik de accessoires of hulpstukken uitsluiend voor de aangegeven gebruiksdoelendein.

Mocht umeer informatie wollen hebben over deze accessoires, dan kurz u contact opnemen met uwplaatselijke Makita-servicecentrum.

SDS-Max bits met een carbidepunt
SDS-Max bull punct
SDS-MAX koude beitel
SDS-MAX afkapbeitel
SDS-MAX tegelbeitel
SDS-MAX kleischop
Hamervet
Bitvet

Zijhandgreep
Zijhandgreep
Diepteaanslag
- Blaasbalgje
Veiligheidsbril
- Draagtas

OPMERKING:

• Sommige items op de lijst konnen zijn inbegrepen in de doos van het gereedschap als standard toebehoren. Zij konnen van land tot land verschillen.

Voor model HR4501C

Alleen voor Europese landen

Geluid

ENG102-2

De typische, A-gewogen geluidsniveau zijn gemeten volgens EN60745:

Geluidsdrukniveau (L_DA) : 94 dB (A)

Geluidsvermogenniveau (L_wA) : 105 dB (A)

Onzekerheid (K): 3 dB (A)

Draag gehoorbescherming.

Trilling

ENG216-2

De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN60745:

Gebrukstoepassing: beitelfunctie met zijhandgreep

Trillingsemissie (a_h,CHeq) .. 12,5m / s^2

Onzekerheid (K): 1,5 m/s²

ENG306-1

Gebruikstoepassing: beitelfunctie met zichhandgreep Trillingsemissie (a_h,CHeq) .. 12,5m / s^2

Onzekerheid (K): 1,5 m/s²

ENG303-2

Gebruikstoepassing: hamerboren in beton Trillingsemissie (a_h,HD) .. 16~m / s^2

Onzekerheid (K): 1,5 m/s²

Voor model HR4510C

Alleen voor Europese landen Geluid

ENG102-2

De typische, A-gewogen geluidsniveau zijn gemeten volgens EN60745:

Geluidsdrukniveau (L_pA) : 93 dB (A)

Geluidsvermogenniveau (L_WA) : 104 dB (A)

Onzekerheid (K): 3 dB (A)

Draag gehoorbescherming.

Trilling

ENG216-2

De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN60745:

Gebrukstoepassing: beitelfunctie met zijhandgreep

Trillingsemissie (a_h, CHeq) : 8.5 m/s²

Onzekerheid (K): 1,5 m/s²

ENG306-1

Gebruikstoepassing: beitelfunctie met zichhandgreep Trillingsemissie (a_h.CHeq):8.5m / s^2

Onzekerheid (K): 1,5 m/s²

ENG303-2

Gebruikstoepassing: hamerboren in beton Trillingsemissie (a_h,HD) .. 9,5m / s^2

Onzekerheid (K): 2m / s^2

Voor model HR4511C

Alleen voor Europese landen

Geluid

ENG102-2

De typische, A-gewogen geluidsniveau zijn gemeten volgens EN60745:

Geluidsdrukniveau (L_PA) : 94 dB (A)

Geluidsvermogenniveau (L_wA) : 105 dB (A)

Onzekerheid (K): 3 dB (A)

Draag gehoorbescherming.

Trilling

ENG216-2

De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN60745:

Gebrukstoepassing: beitelfunctie met zijhandgreep

Trillingsemissie (a_h,CHeq) .. 7m / s^2

Onzekerheid (K): 1,5 m/s²

ENG306-1

Gebruikstoepassing: beitelfunctie met zichhandgreep

Onzekerheid (K): 1,5 m/s²

ENG303-2

Gebruikstoepassing: hamerboren in beton

Trillingsemissie (a_h,HD) .. 7,5m / s^2

Onzekerheid (K): 1,5 m/s²

ENG901-1

• De opgegeven trillingsemissiewaarde is gemeten volgens de standardstestmethode en kan worden gebrukt om dit gereedschap te vergelijkken met andere gereedschappen.
• De opgegeven trillingsemissiewaarde kan ook worden gezruikt voor een beordeling vooraf van deblootstelling.

WAARSCHUWING:

• De trillingsemissieijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschellen van de opgegeven trillingsemissiewaarde afhankelijk van de manier waarop het gereedschap worden gelebruikt.
  Zorg ervoor dat veiligehidsmaatregelen worden getroffen ter bescherming van de operator die zich gebaseerd op een schatting van de bootstelling onder practijkomstandigheden (rekening houdend met allefasen van de bedrijfscylus, zoals de tijsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijsduur).

EU-verklaring van conformiteit

ENH101-12

Wij, Makita Corporation, als de verantwoordelijkke fabrikant, verklaren dat de volgende Makitamachine(s):
Aanduiding van de machine: Drilboor
Modelnr./Type: HR4501C, HR4510C en HR4511C
in série zijn geproduceden
Voldoen aan de volgende Europese richtlijnen:

aan 2006/42/EC vanaf 29 December 2009

En+zijn gefabricieerd in overeenstemming met de

volgende normen of genormaliseerde documenten:

EN60745

De technische documentation wird bewaard door once erkende vertegenwoordiger in Europa, te weten:

Makita International Europe Ltd.,
