GEBRUIKSAANWIJZING 6317 DWFE, 6337 DWFE, 6347 DWFE MAKITA

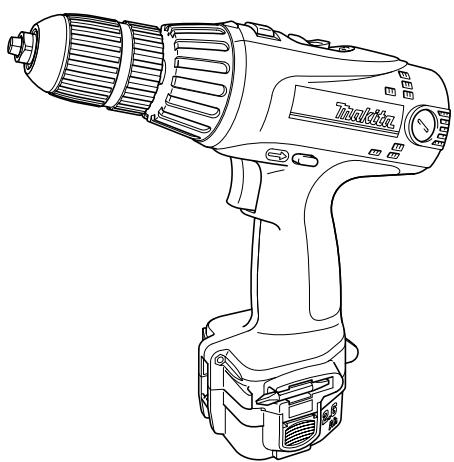

GB Cordless Driver Drill Instruction Manual
F Perceuse-visseuse sans fil Manuel d'instructions
D Akku-Bohrschrauber Betriebsanleitung
I Trapano-avvitatore a batteria Istruzioni per l'uso
NL Snoerloze boor-schroevedraier Gebruiksaanwijzing
E Taladro-atornillador a bateria Manual de instrucciones
P Berbequim aparafusador a bateria Manual de instruções
DK Akku bore-skruemaskine Brugsanvising
S Sladdlös borrmaskin/skruvdragare Bruksanvisning
N Akku boreskrutrekker Bruksanvisning
SF Akkuporakone Käyttoohje
GR Biodotpunavo matapia Onyiec xrhoewc

6207D
6217D
6317D
6337D
6347D

1

2

3

4

5

6

7

8

9

10

11

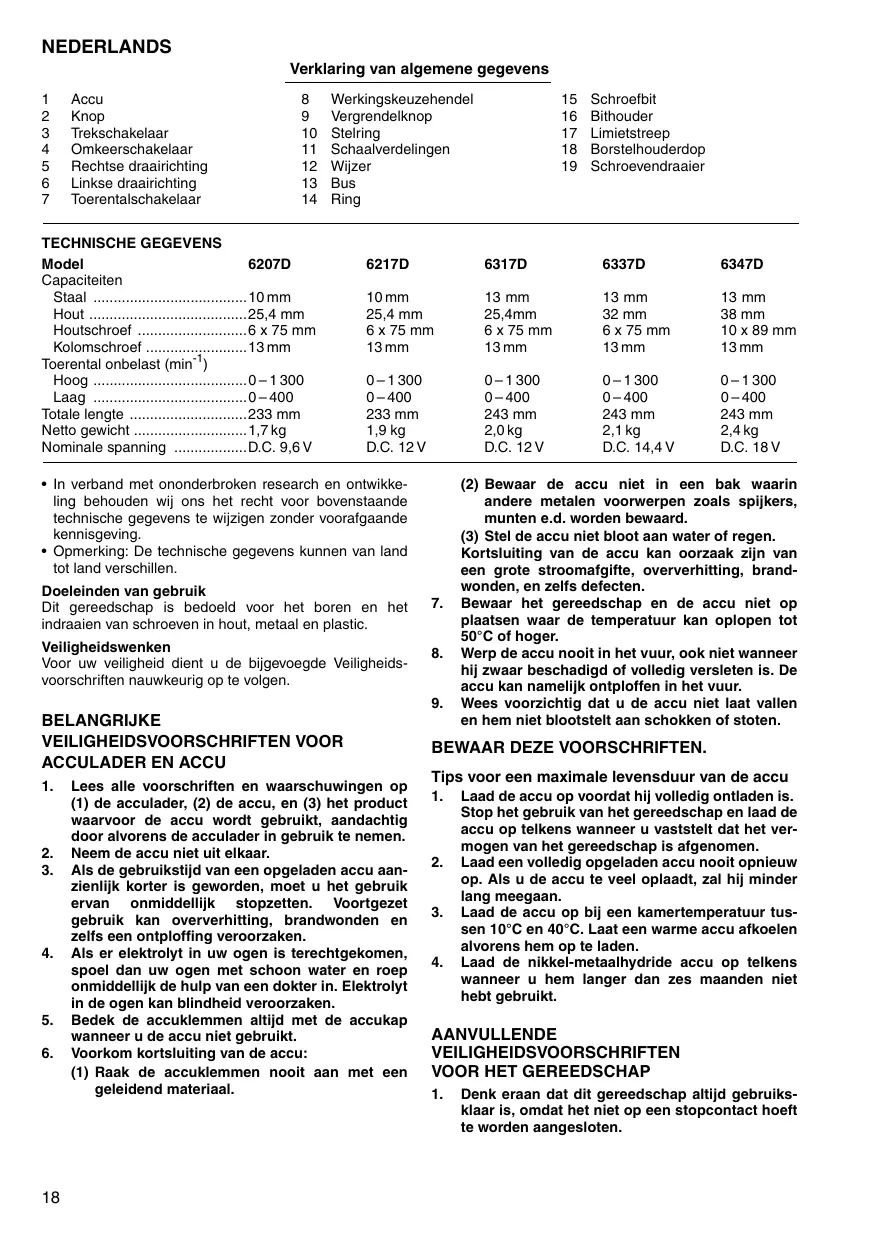

		Verklaring van algemene gegevens
1	Accu	8	Werkingskeuzehendel
2	Knop	9	Vergrendelknop
3	Trekschakelaar	10	Stelring
4	Omkeerschakelaar	11	Schaalverdelingen
5	Rechtse draairichting	12	Wijzer
6	Linkse draairichting	13	Bus
7	Toerentalschakelaar	14	Ring

TECHNISCHE GEGEVENS

Model	6207D	6217D	6317D	6337D	6347D
Capaciteiten
Staal	10 mm	10 mm	13 mm	13 mm	13 mm
Hout	25,4 mm	25,4 mm	25,4mm	32 mm	38 mm
Houtschroef	6 x 75 mm	6 x 75 mm	6 x 75 mm	6 x 75 mm	10 x 89 mm
Kolomschroef	13 mm	13 mm	13 mm	13 mm	13 mm
Toerental onbelast (min-1)
Hoog	0-1300	0-1300	0-1300	0-1300	0-1300
Laag	0-400	0-400	0-400	0-400	0-400
Totale lenght	233 mm	233 mm	243 mm	243 mm	243 mm
Netto gewicht	1,7 kg	1,9 kg	2,0kg	2,1 kg	2,4 kg
Nominate spanning	D.C. 9,6V	D.C. 12 V	D.C. 12 V	D.C. 14,4V	D.C. 18 V

In verband met ononderbroken research en ontwikkeling behonden wij ons hetrecht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.
- Opmerking: De technische gegevens können van land tot land verschillen.

Doeleinden van gebruik

Dit gereedschap is bedoeld voor het boren en het indraaien van schroeven in hout, metaal en plastic.

Veiligheidswenken

Voor uwveiligheid dient u de bijgevoegde Veiligheidsvoerschriften nauwkeurig op te volgen.

BELANGRIJKE

1. Lees alle voorschriften en waarschuwingen op (1) de acculader, (2) de accu, en (3) het product waarvoor de accu worden gebruikt, aandachtig door alvorens de acculader in gebruik te nemen.
2. Neem de accu Niet uit elkaar.
3. Als de gebruikstijd van een opgeladen accu aanzienlijk korter is geworden, moet u het gebruik ervan onmiddelijk stopzetten. Voortgezet gebruik kan oververhitting, brandwonden en zichs een ontploffing veroorzaken.
4. Als er elektrólyt in uw ogen is terecht gekomen, spoel dan uw ogen met schoon water en roep onmiddelijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheid veroorzaken.
5. Bedek de accuklemen alteid met de accukap wanner u de accu Niet gebrukt.
6. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend material.

(2) Bewaar de accu Niet in een bak waarin andere metalen voorwerpen zoals spijkers, Munten e.d. worden bewaard.
(3) Stel de accu Niet bloot aan water of regen. Kortsluiing van de accu kan orzaak zichn van een grote stroomafgithe, oververhitting, brandwonden, en zelfs defecten.

1. Bewaar het gereedschap en de accu Niet op plaaten waar de temperatuur kan oplopen tot 50^ of hoger.
2. Werp de accu nooit in het vuur, ook nicht wanneer hij zwaar beschadigd of volledig versleten is. De accu kan namelijk ontploffen in het vuur.
3. Wees voorzichtig dat u de accu Niet LAST vallen en hem Niet blootstelt aan schokken of stoten.

BEWAAR DEZE VOORSCHRIFTEN.

Tips voor een maximale levensduur van de accu

1. Laad de accu op voordat hij volledig ontladen is. Stop het gebruik van het gereedschap en laad de accu op telkens wanner u vaststelt dat het vermogen van het gereedschap is afgenomen.
2. Laad een volledig opgeladen accu nooit opnieuw op. Als u de accu te veel oplaadt, zar hij minder lang meegaan.
3. Laad de accu op bij een kamertemperatuur tusen 10^ en 40^ . Laat een warme accu afkoelen alvorens hem op te laden.
4. Laad de nikkel-metaalhydride accu op telkens wanner u hem langer dan ces maanden nicht hebt gebruikt.

AANVULLLENDE

VEILIGHEIDSVOORSCHRIFTEN

VOOR HET GEREEDSCHAP

1. Denk eraan dat dit gereedschap alkjd gebruiksklaar is, omdat het Niet op een stopcontact hoeft te worden aangesloten.

2. Houd het gereedschap bij de geisoleerde handgrenpen vast wanneer u boort opplaaten waar het gereedschap met verborgen elektrische bedrading in aanraking kan komen. Door contact met een onder spanning staande draad, zullen ook de Niet-geisoleerde metalen delen van het gereedschap onder spanning komen te staan en zal de gebruiker een elektrische schok krijgen.

3. Zorg ervoor dat u altijd stevige steun voor de voeten heb.
4. Controller of er zich niemand beneden bevindt wanner u het gereedschap op een hoge plaat gaat gebruiken.
5. Houd het gereedschap stevig vast.
6. Houd uw handen uit de buurt van roterende onderdelen.
7. Laat het gereedschap Niet achechter terwijl het nog in bedrijf is. Bedien het gereedschap alleen wanner u het met de handen vasthoudt.
8. Raak de boor of het werkstuk Niet aan onmiddelijk na het gebruik; deze können erg heet zijn en brandwonden veroorzaken.

BEWAAR DEZE VOORSCHRIFTEN.

BEDIENINGSVOORSCHRIFTEN

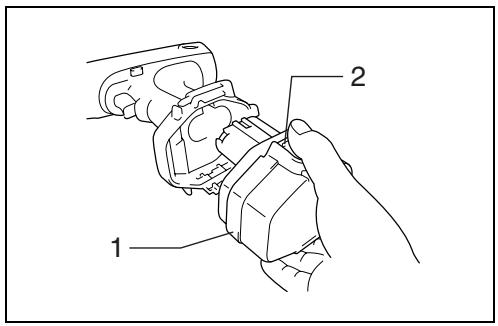

Installeren of verwijderen van de accu (Fig.1)

• Schakel het gereedschap alsijd uit alvorens de accu te installereren of te verwijderen.
• Om de accu te verwijderen, neemt u deze UIT het gereedschap terwijl u de knappen aan beide zichden van de accu indrukt.
• Om de accu te installereren, past u de rug op de accu in de groef in de behuizing van het gereedschap, en dan schuift u de accu waar binnen. Schuif de accu zo ver mogetijk erin, totdat ze met een klikgeluid vergren-delt. Indien u dit Niet doeet, kan de accu per ongeluk uit het gereedschap vallen en uzelf of anderen verwonden.
• Als de accu moeilijk in de houder gaat,要去 u Niet proberen hem met geweld erin te duwen. Indien de accu er net gemakkelijk ingaat, betekent dit dat u hem nicht op de juiste wijze erin steekt.

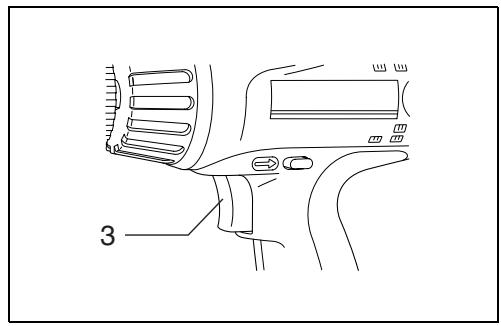

Werking van de trekschakelaar (Fig.2)

LET OP:

Alvorens de accu in het gereedschap teplaatsen, moet u altijd controlleren de trekschakelaar juist werkert en bij het loslaten maar de "OFF" positie terugkeert.

Om het gereedschap in te schakelen, drukt u gewoon de trekschakelaar in. Hoe dieper de trekschakelaar worden ingedrukt, hoe sneller het gereedschap draait. Om het gereedschap uit te schakelen, de trekschakelaar loslaten.

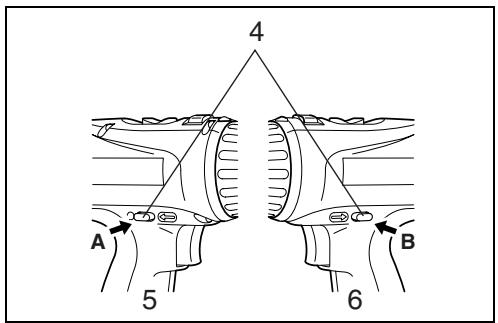

Werking van de omkeerschakelaar (Fig.3)

Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Druk de omkeerschakelaar in vanafijke A voorrechtse draairichting, of vanafijke B voor linkse draairichting. Wanner deze schakelaar in de neutrale stand staat, kan de trekschakelaar Niet worden ingedrukt.

LET OP:

• Controller altijd de draairichting alvorens het gereed-schap te gebruiken.
• Verander de stand van de omkeerschakelaar alleen nadat het gereedschap volledig tot stilstand is gekommen. Indien u de draairichting verandert werijl de boor nog draait, kan het gereedschap beschadigd raken.
• Zet de omkeerschakelaar algid in de neutrale stand wanner u het gereedschap Niet gebruikt.

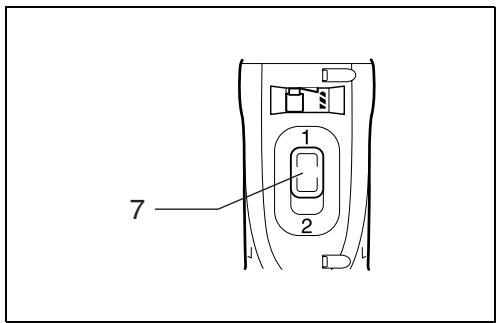

Veranderen van het toerental (Fig. 4)

Om het toerental te veranderen, schakelt u eerst het gereedschapuit en dan schuift u de toerentalschakelaar maar de "2" zijde voor hoog torental, ofaar de "1" zijde voor laag torental. Zorg ervoor dat de toerentalschakelaar in de juiste stand staat alvorens met het werk te beginnen. Gebruik het toerental dat geschikt is voor uwwerk.

LET OP:

Schuif de toerentalschakelaar alkijd volledig maar de juiste positie. Als u het gereedschap gebrukt met de toerentalschakeraal halverwege:tussen de "1" en 2" positions, kan het gereedschap beschadigd raken.
- Verschui de toerentalschakelaar Niet terwijl het gereedschap draait. Hierdoor kan het gereedschap beschadigd raken.

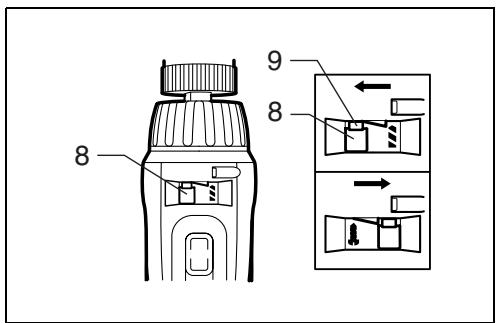

Kiezen van de gewenste werkking (Fig. 5)

Dit gereedschap haeft een werkingskeuzehendel. Om te boren, drukt u de vergrendelknop in eaarna schuift u de werkingskeuzehendel maar links (□□symbol). Omte schroeven, schuift u de werkingskeuzehendel maar rechts ( 念 symbol) totdat deze vergrendelt. Als de hendel Niet gemakkelijk verschuft, moet u de boorkop eerst een beetjeZAar links of naer rechts draaen en daarna onpiewu proberen om de hendel te verschuiven.

LET OP:

• Schuif de werkingskeuzehendel altiijd volledig maar de gewenste positie. Als u het gereedschap gebruikt met de werkingskeuzehendel halverwege:tussen de twee symbolen geplaatst, kan het gereedschap beschadigd raken.
• Verander de stand van de werkingskeuzehendel Niet verwij het gereedschap draait. Als u dit doet, kan het gereedschap beschadigraken.

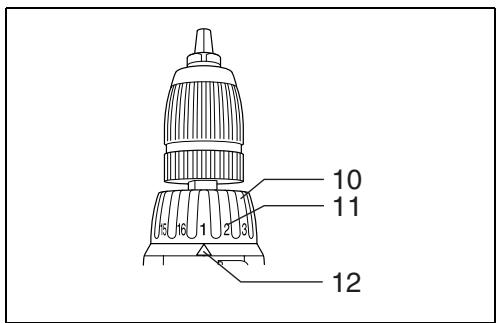

Instellen van het draaimoment (Fig.6)

Het draaimoment kan worden ingesteld in 16 stappen door de stelring zodanig te draaien dat zich schaalverde-lingen overeenkomen met de wijzer op het huis van het gereedschap.

Schuif eerst de werkingskeuzehendel maar de positie van het 空 ^ 空 symbol.

Het draaimoment is minimaal wanner het cijfer 1 met de wijzer overeenkomt, en is maximaal wanner de marketing met de wijzer overeenkomt. Wanner de stelring op een cijfer van 1 tot 16 is ingesteld, za del koppeleng bij verschillende draaimomentniveauaus slippen. De koppeling is ontworpen om Niet te slippen bij de marketing. Alvorens met het eigenerlijke werk te beginnen, moet u het geschikte draaimoment bepalen door een proefschoef in uw werkstuk of in een ander stuk van hetzelfde materiaaal te schroeven.

LET OP:

• De stelring vergrendelt nicht wanneer de wijzer halverwege:tussen de schaalverdelingen is geplaatst.

INEENZETTEN

LET OP:

Controleer altijd of het gereedschap is uitgeschakeld en de accu is losgekoppeld Vooraleer onderhoud uit te voeren aan het gereedschap.

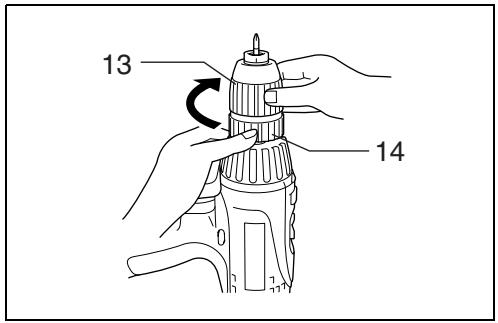

Installeren of verwijderen van de schroefbit of boor (Fig.7)

Houd de ring vast en draai de bus waar links om de klauwen van de boorkop te openen. Steek de boor zo ver mogelijk in de boorkop. Houd daarna de ringeer stevig vast en draai de bus waar rechts om de boorkop vast te zetten.

Omde boor te verwijderen,houdt u de ring vast en draaith u de bus maar links.

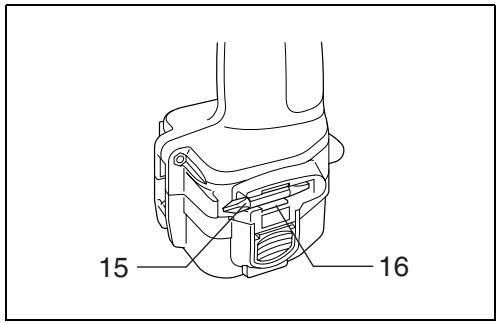

Plaats de schroefbit in de bithouder wanner u hem nicht gebruikt. Bits met eenemaxle lenghte van 45 mm kunnen waar worden opgeborgen. (Fig.8)

BEDIENING

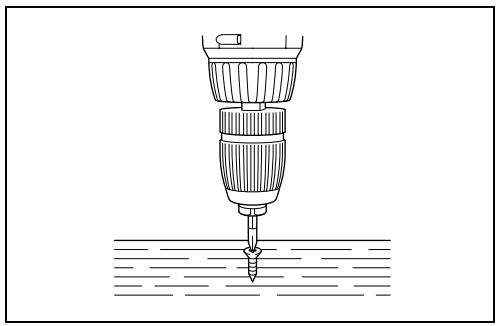

Indraaien van schroeven (Fig.9)

Schuif eerst de werkingskeuzehendel maar de positie van het 空 ^ 空 symbol en kies het geschikte draaimoment.

Plaats de punt van de schroefbit in de schroefkop en oefen druk op het gereedschap uit. Begin met lage slelheid en voer dan de slenlheid geleidelijk op. Laat de trekschakelaar los zodra de koppeling ingrijpt.

LET OP:

Zorg ervoor dat u de schroefbit recht op de schroefkop plaatst, aangezien anders de schroef en/of de schroefbit beschadigd kan worden.
- Wanner u houtschroeven indraait, kaat dan voorboorgaten in het hout. Dit vergemakkelijk het inschroeven en voorkomt dat het hout splijt. Zie de onderstaande tabel.

• Indien het gereedschap ononderbroken worden gebruikt totdat de accu is ontladen, dient u het gereed-schap 15 minutes te lately rusten alvorens met een neue accu verdier te werken.

Boren

Schuif eerst de werkingskeuzehendaar de positie van het symbol.

• Boren in hout

Voor boren in hout krijt u de Beste resultaten met houtboren die voorzien zijn van een geleideschroef. Het boren gaan dan gemakkelijker aangezien de geleideschroef de boor in het hout trekt.

• Boren in metaaal

Om te voorkomen dat de boor slipt wanner u begint te boren, moet u van te voren met een drevel een deukje in het metaal sloan op de plaats waar u wilt boren. Plaats verrolgens de boorpunt in het deukje en start het boren. Gebruik altijd boorolie wanner u in metaal boort. De enige uitzonderingen zijn ijzer en koper die droog geboord dienen te worden.

LET OP:

• Door overmatige druk op het gereedschap uit te oefenen verloopt het boren Niet sneller. Integendeel, teveel druk op het gereedschap za alleen maar de boorpunt beschadigden, de prestatie van het gereedschap verminderen en de gebruiksduur verzorten.
• Wanner de boor uit het gaatje tevoorschijn komt, worden een enormre kracht uitgeoefend op het gereedschap en op de boor. Houd daemon het gereedschap stevig vast en wees op uw hoede wanner de boor door het werkstuk begint te dringen.
• Wanneer de boor klemraakt, keert u met de omkeerschakelaar de draairichting om, om de booruit het gaatje te kriijgen. Het gereedschap kan城县 plotseling terugspringen indien u het Niet stevig vasthoudt.
• Kleine werkstukken dient u alkijd eerst vast te zetten in een klemschroef of iets dergelijks.
• Indien het gereedschap ononderbroken worden gebruikt totdat de accu is ontladen, dient u het gereedschap 15 minutes te lately rusten alvorens met een neue accuincerverder te werken.

ONDERHOUD

LET OP:

Controleer altijd of het gereedschap isuitgeschakeld en de accu islosgekoppeld voordat u begint met inspectie of onderhoud.

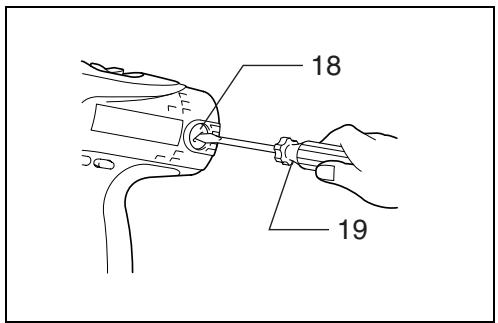

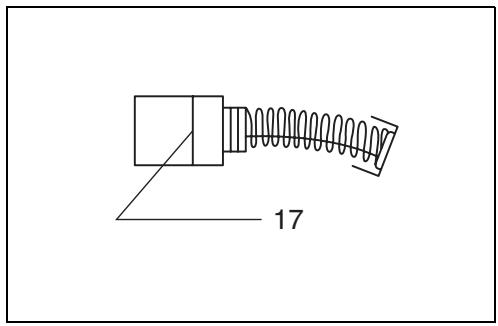

Vervangen van koolborstels

Verwijder en controllere regelmatig de koolborstels. Vervang de koolborstels wanneer ze tot aan de limietmarktering versleten zijn. Houd de koolborstels schoon, zodat ze gemakkelijk in de houders glijden. Beide koolborstels dienen gelijkrijk te worden verrangen. Gebruik uitsluitend gelijksoortige koolborstels. (Fig. 10)

Gebruik een schroevendraier om de kappen van de koolborstelhoulders te verwijdenen. Haal de versleten koolborstels eruit, schuif de neue erin, en zet daarna de kappen weeer goed vast. (Fig. 11)

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te verzekeren, dienen alle reparations, onderhoudsbeurten of afstellen te worden uitgevoerd bij een erkend Makita Servicecentrum of Fabriekservicecentrum, en dit uitsluitend met gebruik van Makita verwangingsonderdelen.

ACCESSIONS

LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschren. Bij gebruik van andere accessoires of hulpstukken bestaat er gevaar voor persoonlijke verwonding. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel.

Raadpleeg het dichtstbijnde Makita Servicecentrum voor verder advies of bijzonderheden omtrent deze accessoires.

• Schroefbits
  Rubber steunschijf set
  Schuimrubber polijstkussen 125
  Wollenpoetsschijf 100
• Diverse types originele Makita accu's en acculaders
• Plastic draagkoffer

Wij verwklaren hierbij uitsluitend op eigengerantwoordelijkheid dat dit produkt voldoet aan de volgende normen van genormaliseerde documenten,

EN50260, EN55014

in overeinstemming met de richtlijnen van de Raad 89/336/EEC en 98/37/EC.

ESPANOL

Tijdens het werken kan het geluidsniveau 85 dB (A) overschrijden.

Draag oorbeschemers.
