MANUALE UTENTE 6317 DWFE, 6337 DWFE, 6347 DWFE MAKITA

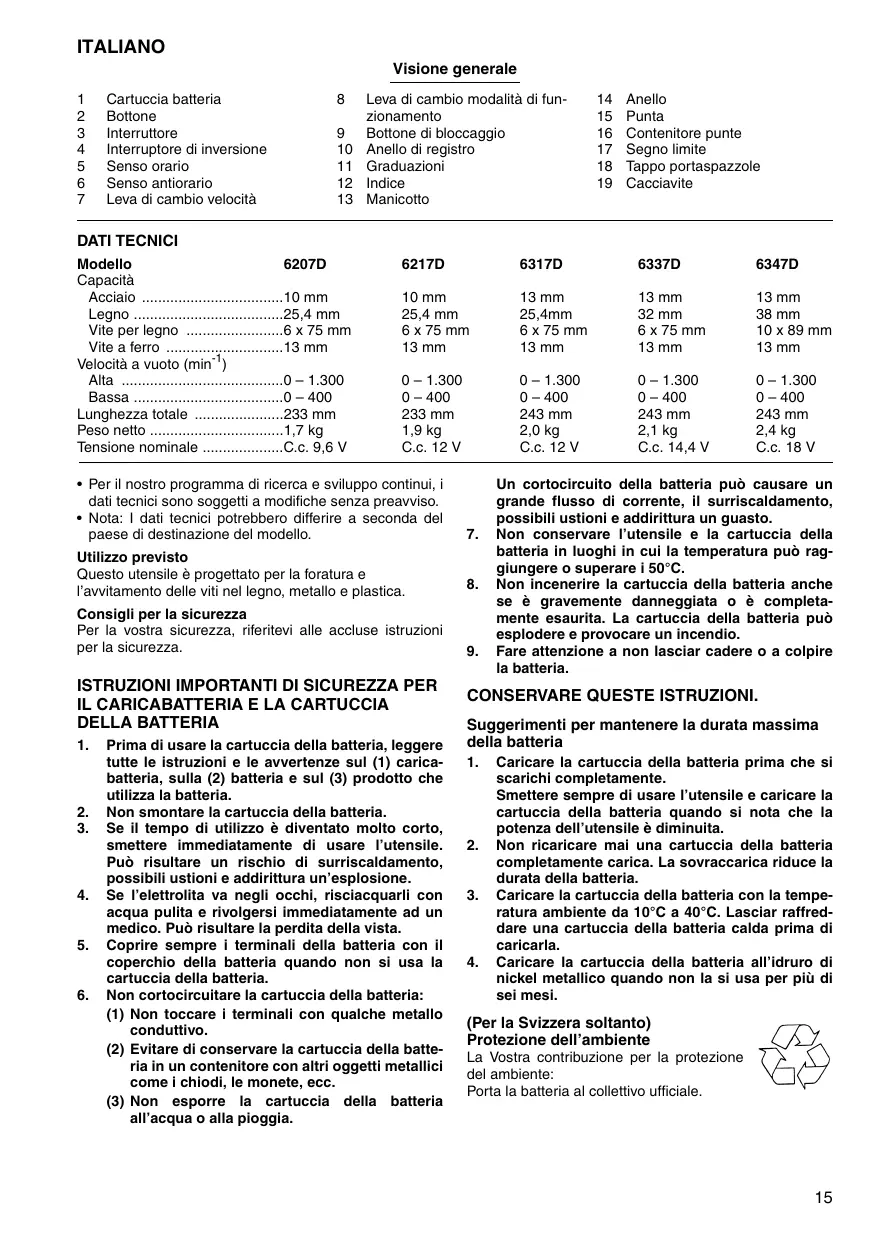

1	Cartuccia batteria	8	Leva dichio modalità di fun-zionamento	14	Anello
2	Bottone			15	Punta
3	Interruttore	9	Bottone di bloccaggio	16	Contenitore punte
4	Interrupte di inversionione	10	Anello di registrar	17	Segno limite
5	Senso orario	11	Graduazioni	18	Tappo portaspazzole
6	Senso antiorario	12	Indice	19	Cacciavite
7	Leva dichio velocità	13	Manicotto

DATI TECHNICI

Modello	6207D	6217D	6317D	6337D	6347D
Capacità
Acciaio	10 mm	10 mm	13 mm	13 mm	13 mm
Legno	25,4 mm	25,4 mm	25,4mm	32 mm	38 mm
Vite per legno	6 x 75 mm	6 x 75 mm	6 x 75 mm	6 x 75 mm	10 x 89 mm
Vite a ferro	13 mm	13 mm	13 mm	13 mm	13 mm
Velocità a vuoto (min-1)
Alta	0 - 1.300	0 - 1.300	0 - 1.300	0 - 1.300	0 - 1.300
Bassa	0 - 400	0 - 400	0 - 400	0 - 400	0 - 400
Lunghezza totale	233 mm	233 mm	243 mm	243 mm	243 mm
Peso netto	1,7 kg	1,9 kg	2,0 kg	2,1 kg	2,4 kg
Tensione nominale	C.c. 9,6 V	C.c. 12 V	C.c. 12 V	C.c. 14,4 V	C.c. 18 V

• Per il nostro programma di ricerca e sviluppo continuui, i dati tecnici sono soggetti a modifiche della preavviso.
• Nota: I dati tecnici potrebbero differire a seconda del paese di destinazione del modello.

Utilizzo previsto

Questo utensile è progettato per la foratura e

I'avvitamento delle viti nel legno, metallo e plastica.

Consigli per la sicurezza

Per la vostra sicurezza, riferitevi alle accluse istruzioni per la sicurezza.

ISTRUZIONI IMPORTANTI DI SICUREZZA PER IL CARICABATTERIA E LA CARTUCCIA DELLA BATTERIA

1. Prima di usare la cartuccia della batteria, leggere tutte le instruzioni e le avventenze sul (1) carica-batteria, sulla (2) batteria e sul (3) prodotto che utilizes la batteria.
2. Non smontare la cartuccia della batteria.
3. Se il tempo di utilizzo è divertato molto corto, smettere immediamente di useare l'utensile. Puo risultare un rischio di surriscaldamento, possibili uszioni e addirittura un'esplosione.
4. Se l'elettrolita va negli ochi, risciac quarli con acqua pulita e rivolgersi immediamente ad un medico. Puo risultare la perdita della vista.
5. Coprire sempre i terminali della batteria con il coperchio della batteria quando non si usa la cartuccia della batteria.
6. Non cortocircuitare la cartuccia della batteria:

(1) Non toccare i terminali con quale metallo conduttivo.
(2) Evitare di conservare la cartuccia della batteria in un contentore con altri oggetti metallici come i chiodi, le monetete, ecc.
(3) Non esporre la cartuccia della batteria all'accu o alla pioggia.

Un cortocircuito della batteria può causare un grande flusso di corrente, il surriscaldamento, possibili usioni e addirittura un guasto.

1. Non conservare l'utensile e la cartuccia della batteria in luoghi in cui la temperatura può raggiungere o superare i 50^ .
2. Non incinerire la cartuccia della batteria anche se è gravamente danneggiata o è Completely esaurita. La cartuccia della batteria vuo esplodere e provocare un incendio.
3. Fare attenuation a non lasciar cadere o a colpire la batteria.

CONSERVARE QUESTE ISTRUZIONI.

Suggerimenti per mantenere la durata massima della batteria

1. Caricare la cartuccia della batteria prima che si scarichi completeness.
   Smettere sempre di usare l'utensile e caricare la cartuccia della batteria quando si notation che la potenza dell'utensile è diminuita.
2. Non ricaricare mai una cartuccia della batteria completenessa carica. La sovraccarica riduce la durata della batteria.
3. Caricare la cartuccia della batteria con la temperatura ambiente da 10^ a 40^ . Lasciar raffredare una cartuccia della batteria calda prima di caricarla.
4. Caricare la cartuccia della batteria all'druro di nickel metallico quando non la si usa per più di sei mesi.

(Per la Svizzera sostanto) Protezione dell'ambiente

La Vostra contribuzione per la protezione del ambiente:

Porta la batteria al collettivo officiale.

REGOLE ADDIZIONALI DI SICUREZZA PER L'UTENSILE

1. Tenere a mente che questo utensile è sempre in condizioni operative, in quanto non è necessario collegarlo ad una presa di corrente.
2. Tenere l'utensile per le superfici isolate quando si esegue una operazione in cui lo strumento di taglio potrebbeveniracountato con filie elettrici nascosti. Il contatto con un filo "sotto tensione" mette "sotto tensione"anchele parti metalliche espostede dell'utensile,dandouna scossaall'opera-tore.
3. Appoggiare sempre saldamente i piedi per terra.
4. Se si usa l'utensile in un luogo alto, accertarsi che tutto non ci sia nessuno.
5. Tenere saldamente l'utensile.
6. Tenere le mani lontane delle parti rotanti.
7. Non lasciare acceso l'utensile. Farlo funzionare molto tenendolo in mano.
8. Non toccare la punta del trapano o il pezzo da lavorare immediamente dopo il lavoro, perché potrebbero essere estremamente caldi e causare bruciature.

CONSERVARE QUESTE ISTRUZIONI.

ISTRUZIONI PER L'USO

Installazione e rimozione della cartuccia batteria (Fig. 1)

• Spagnere sempre l'utensile prima di insertire o di rimuovere la cartuccia batteria.
• Per rimuovere la cartuccia batteria, toglierla dall'utensile schiacciando i bottoni su entrambi i lati della batteria.
• Per inseire la cartuccia batteria, allineare l'appendice sulla cartuccia batteria con la scanalatura dell'alloggiamento e inseirirla in posizione. Inserirla sempre completenessmente finché non si bloccca con un piccolo scatto. In caso contrario, potrebbe cadere dall'utensile con pericolo di ferite per l'operatore o per chi gli è vicino.
• Non usare forza per insertire la cartuccia batteria. Seessa non entra fácilmente, vuol dire che non è inserta correttamente.

Funzionamento dell'interruttore (Fig. 2)

ATTENZIONE:

Prima di inseire la cartuccia batteria nell'utensile, accertarsi sempre che l'interruttore funzioni correttamente e ritorni sulla posizione "OFF" quando viene rilasciate.

Per avviare l'utensile, schiacciare semplicamente l'interruttore. La velocità dell'utensile augmente con l'auimento della pressione del dito sull'interruttore. Rilasciare l'interruttore per fermare l'utensile.

Funzionamento dell'interruttore di inversionione (Fig. 3)

Questo utensile è dotato di un interruptore di inversionione, per cancellare la direzione di rotazione. Schiacciare la leva dell'interruttore di inversionione dal lato A per la rotazione in senso orario, oppure dal lato B per la rotazione in senso antiorario. Quando la leva dell'interruttore si trova sulla posizione neutra, non è possible schiacciare l'interruttore.

ATTENZIONE:

• Controllare sempre la direzione di rotazione prima di usare l'utensile.
• Usare l'interruttore di inversionione soltanto dopo che l'utensile si è fermato completamente. Il cambiamento della direzione di rotazione prima dell'arresto dell'utensile potrebbe danneggiarlo.
• Quando non si usa l'utensile, rimettere sempre la leva dell'interruttore di inversionesa sulla posizione neutra.

Cambiamento della velocità (Fig. 4)

Per cancellare la velocità, spegnere prima l'utensile e spingere poi la leva dichio velocity sul lato "2" per l'alta velocità o sul lato "1" per la Bassa velocità. Accertarsi che la leva dichio velocity sa sulla posizione corretta prima di usare l'utensile. Usare la velocità corretta adatta al lavoro.

ATTENZIONE:

Regolare sempre completenessaulla posizione corretta la leva dichio velocita. Se si usa l'utensile con la leva dichio velocita posizionata a meta tra il lato "1" e il lato "2", lo si potrebbe dannegiarie.
- Non usare la leva dichio velocità durante il funzionamento dell'utensile, perché si potrebbe danneggiarlo.

Selezione della modalità di funzionamento (Fig. 5)

Questo utensile ha una leva dichio in la modalità di funzionamento. Per la foratura, schiacciare il bottone di bloccaggio e spingere poi la leva dichio modalità di funzionamento a sinistra (simpolo). Per l'avvamento, spingere la leva dichio modalità di funzionamento a destra (simpolo) finché si blocca. Se la leva è dura da spostare, girare prima leggermente il portapunta in una o l'altra direzione e spingere poi di nuovo la leva.

ATTENZIONE:

• Spingere sempre completeness la leva dichio modalità di funzionamento sulla posizione della modalità desiderata. Se si fa funzionare l'utensile con la leva su una posizione intermedia tra i symboli, lo si potrebbe danneggiare.
• Non usare la leva di cambio modalità di funzionamento nelle utensile sta funzionando. Lo si potrebbe danneggiare.

Regolazione della coppia di serraggio (Fig. 6)

La copbia di serraggio più essere regolata in 16 passi girando l'anello di registrar in modo da allineare le sue graduazioni con l'indice sul corpo dell'utensile.

Spingere prima la leva di cambio modalità di funzionamento sulla posizione del symbolo.

La copbia di serraggio è minima quando il numero 1 è allineato con l'indice, e massima quando con l'indice è allineato il segno. La frizione slitta a vari livelli di copbia quando è regolata sui numero da 1 a 16. La frizione è progettata in modo da non slittare al segno. Prima di eseguire un lavoro, avvitare una vite di prova nel materiale o in un duplicato del materiale, in modo da determinare il livello di copbia necessario per那一 particolare applicazione.

ATTENZIONE:

• L'anello di regolazione non si blocca quando l'indice è posizionato soltanto su un punto tra le graduazioni.

MONTAGGIO

ATTENZIONE:

Prima di effettuare agli uomini sull'utensile, assicuratevemi sempre cheessa siaspenta e che la batteria si rimossa.

Installazione o rimozione della punta dell'avvitatore o del trapano (Fig. 7)

Tenere fermo l'anello e girare il manicotto in senso antio- rario per apire le ganasse del mandrino. Inserire la punta nel mandrino finché non cui andare più autre. Tenere saldamente l'anello e girare il manicotto in senso orario per stringere il mandrino.

Per rimuovere la punta, tenere fermo l'anello e girare il manicotto in senso antiorario.

Quando non si usa la punta dell'avvitatore, tenerla negli apposti contentori. Essi possocono contentere punte di 45mm di lunghezza. (Fig. 8)

OPERAZIONE

Operazione di avvitamento (Fig. 9)

Spingere prima la leva dichio modalità di funzionamento sulla posizione del symbolo e selezioneare la copbia di serraggio.

Mettere la punta dell'avvitatore sulla testa della vita ed esercitar une pressione sull'utensile. Avviare l'utensile lentamente, augmentandone poi gradualmente la velocità.

Rilasciare l'interruttore non appena la frizione si innesta.

ATTENZIONE:

• Accertarsi che la punta dell'avvitatore sia inserta diritta nella testa della vita, perché altrimenti si potrebbe danneggiare la vite e/o la punta.
• Per avvitare le viti per legno, praticare prima dei fori guida per facilitare l'avvitamento e prevenir lo scheggiamo del pezzo da lavorare. Vedere la tabella sotto.

• Se si fa funzionare continuamente l'utensile finché la cartuccia batteria si scarica, lasciarlo risosare per 15 minuti prima di continuare con un'altra batteria.

Operazione di foratura

Spingere prima la leva dichio modalità di funzionamento sulla posizione del symbolo.

• Foratura del legno

Forando il legno si ottengono i risultati migliori con le punte per legno dotate di viti guida. La vite guida facilita la foratura attirating la punta nel pezzo da lavorare.

• Foratura del metallo

Per evitare che la punta scivoli quando si comincia il foro,fare una intaccatura con un punzone per centri e um martello sul punto da forare.Mettere poi la punta sull'intaccatura e cominciare a forare.Per forare i metalli, usare un lubricante di taglio.Le eccezioni sono il ferro e I'ottone,che devono essere trapanati a secco.

ATTENZIONE:

• Esercitando una pressione eccessiva sull'utensile non si accelerara la foratura. Al contrario, tale pressione eccessiva cui sono soltanto danneggiare la punta e ridurre le prestazioni e la vita dell'utensile.
• Quando la punta trabpassa il materiale, l'utensile/punta vengono sottoposti ad una grandissima forza. Tenere saldamente l'utensile e stare molto attenti quando la punta sta per trapassare il materiale.
• Se la punta rimane incastrata, cui è il'interrottatore di inversionione per invertire la rotazione della punta per estrarla. L'utensile potrebbe perché rinculare improvisamente se non viene tenuto saldamente.
• Fissare sempre i piccoli pezzi da lavorare con una morsa od alto attrezco simile per bloccarli.
• Se si fa funzionare continuamente l'utensile finché la cartuccia batteria si scarica, lasciarlo risopare per 15 minuti prima di continuare con un'altra batteria.

MANUTENZIONE

ATTENZIONE:

Prima di cercare di eseguire l'ispezione o la manutenzione, assicuratevi sempre cheessa sa'spenta e che la batteria sia rimossa.

Sostituzione delle spazzole di carbone

Rimuovere e controllare regolarmente le spazzole di carbone. Sostiturile se sono usurate fino al segno limite. Mantenere sempre le spazzole di carbone pulite e disponda inserire nei portaspazzole. Le spazzole di carbone devono essere sostuite entramblo allo stesso tempo. Usare soltanto spazzole di carbone identiche. (Fig. 10)

Usare un cacciavite per rimuovere i tappi dei portaspaz-zole. Estrarre the spazzole di carbone usurate, inseire quella nuove e fissare i tappi dei portaspazzole. (Fig. 11)

Per mantenere la SICUREZZA e l'AFFIDABILITA del prodotto, le riparazioni e qualsiasi altri intervento di manutenzione o regolazione dovrebbero essere eseguita da un Centro di Assistenza Makita o da un Centro Autorizzato, sempre utilizzando ricambi Makita.

ACCESSORI

ATTENZIONE:

• Questi accessori o attrezzi sono consigliati per l'uso con l'utensile Makita specificato in quello manuale. L'impiego di altri accessori o attrezzi cui costituire un rischio di lesioni alle persone. Usare gli accessori soltanto per il loro scopo prefissato.

Per ottener maggiori dettagli su quosti accessori, rivolgersi a un Centro Assistenza Makita autorizzato.

Punte avvitatore
- Gruppo tampone di gomma
Tampone di smerigliatura di schiuma 125
Cuffia di lana 100
- Vari tipi di batterie e caricatori genuini Makita
- Valigetta di plastica

DICHIARAZIONE DI CONFORMITA ON LE NORME DELLA COMUNITÀ EUROPEA

Dichiariamo sulla notre sola responsabilità che questo prodotto è conformeagli standard di documenti standardizzati seguenti: EN50260, EN55014

secondo le direttive del Consiglio 89/336/CEE e 98/37/CE.

NEDERLANDS

EG-VERKLARING VAN CONFORMITEIT

Il livello di pressione sonora pesata secondo la curva A non supra i 73dB (A).

Il livello di rumore durante il lavoro potrebbe superare gli 85dB (A).

• Indossare i paraorecchi. -

Il valore quadratico medio di accelerazione non supera i 2,5m / s^2
