BEDIENUNGSANLEITUNG 6317 DWFE, 6337 DWFE, 6347 DWFE MAKITA

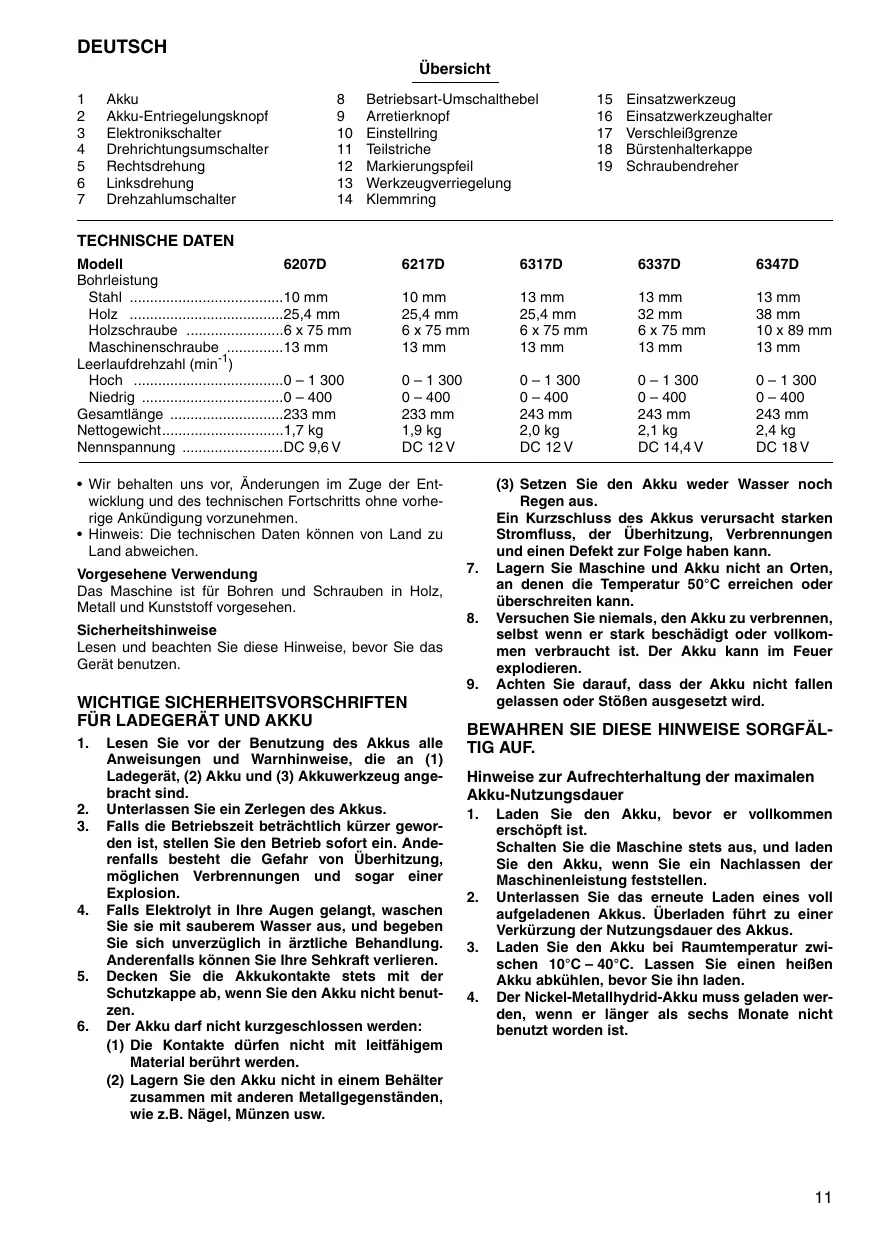

1	Akku	8	Betriebsart-Umschalthebel	15	Einsatzwerkzeug
2	Akku-Entriebelungsknop	9	Arretierknopf	16	Einsatzwerkzeughalter
3	Elektronikschalter	10	Einstellung	17	Verschleißgrenze
4	Drehrichtungsumschalter	11	Teilstriche	18	Bürstenhalterkappe
5	Rechtsdrehung	12	Markierungspfelil	19	Schraubendreher
6	Linksdrehung	13	Werkzeugverriegelung
7	Drehzahlumschalter	14	Klemmring

TECHNISCHE DATEN

Model	6207D	6217D	6317D	6337D	6347D
Bohrleistung
Stahl	10 mm	10 mm	13 mm	13 mm	13 mm
Holz	25,4 mm	25,4 mm	25,4 mm	32 mm	38 mm
Holzschaube	6 x 75 mm	6 x 75 mm	6 x 75 mm	6 x 75 mm	10 x 89 mm
Maschinenschraube	13 mm	13 mm	13 mm	13 mm	13 mm
Leerlaufdrehzahl (min-1)
Hoch	0 - 1 300	0 - 1 300	0 - 1 300	0 - 1 300	0 - 1 300
Niedrig	0 - 400	0 - 400	0 - 400	0 - 400	0 - 400
Gesamtlänge	233 mm	233 mm	243 mm	243 mm	243 mm
Nettogewicht	1,7 kg	1,9 kg	2,0 kg	2,1 kg	2,4 kg
Nennspannung	DC 9,6 V	DC 12 V	DC 12 V	DC 14,4 V	DC 18 V

• Wir behalten uns vor, Änderungen im Zuge der Entwicklung und des technischen Fortschnitts ohne vorherige Ankündigung vorzunehmen.
• Hinweis: Die technischen Daten können von Land zu Land abweichen.

Vorgesehene Verwendung

Das Maschine ist für Bohren und Schrauben in Holz, Metall und Kunststoff vorgesehen.

Sicherheitshinweise

Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen.

WICHTIG SICHERHEITSVORSCHRIFTEN FÜR LADEGERÄT UND AKKU

1. Lesen Sie vor der Benutzung des Akkus alle Anweisungen und Warnhinweise, die an (1) Ladegerat, (2) Akku und (3) Akkuwerkzeug angebracht sind.
2. Unterlassen Sie ein Zerlegendes Akkus.
3. Falls die Betriebszeit betrachtlich kürzer geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und)sagar einer Explosion.
4. Falls Elektrolyt in ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in arztliche Behandlung. Anderenfalls konnen Sie ihre Sehrkraft verlieren.
5. Decken Sie die Akkukontakte stets mit der Schutzkappe ab, wenn Sie den Akku nicht benutzen.
6. Der Akku darf nicht kurzgeschlossen werden:

(1) Die Kontakte)dürfen nicht mit leitfähigem Material berührt werden.
(2) Lager Sie den Akku nicht in einem Behälter zusammen mit anderen Metallgegenständen, wie z.B. Nagel, Münzen usw.

(3) Setzen Sie den Akku weder Wasser noch Regen aus.

Ein Kurzschluss des Akkus verursicht starken Stromfluss, der Überhitzung, Verbrennungen und einen Defekt zur Folge haben kann.

1. Lagern Sie Maschine und Akku nicht an Orten, an denen die Temperatur 50^ erreichen oder überschreiben kann.
2. Versuchen Sie niemals, den Akku zu verbrennen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren.
3. Achten Sie darauf, dass der Akku nicht fallen gelassen oder Stößen ausgesetzt wird.

BEWAHREN SIE DIESE HINWEISE SORGFÄL-TIG AUF.

Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer

1. Laden Sie den Akku, bevor er vollkommen erschöpf ist.
   Schalten Sie die Maschine stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Maschinenleistung feststellen.
2. Unterlassen Sie das erneute Laden eines voll aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur zwischen 10^ - 40^ . Lassen Sie einen—heiben Akku abkühlen, bevor Sie ihren laden.
4. Der Nickel-Metallhydrid-Akku muss geladen werden, wenn er länger als sechs Monate nicht benutzt worden ist.

Umweltschutz

Das Gerät ist mit einem Nickel-Cadmium-Akku ausgerüst. Um eine umweltgerechte Entsorgung zu gewährleisten, bitten wir Sie, folgende Punkte zu beachteten:

Gemab Europeanerichtlinne 91/157/EWG und nationaler Gesetzgebung (Batterieverordnung) muß der verbrauchte Akku bei einer öffentlichen Sammelstelle, bei ihrem Makita Kundendienst oder ihrer Fachhändler zum Recycling abgegeben werden.
- Werfen Sie den verbrauchten Akku nicht in den Hausmull, ins Feuer oder ins Wasser.

(Nur für die Schweiz)
- Ihr Beitrag zum Umweltschutz: Bringen Sieitte die gebrauchte Batterie an eine officielle Sammelstelle zurück.

ZUSÄTZLICHE SICHERHEITSREGELN FÜR DIE MASCHINE

1. Beachten Sie, daß diese Maschine stets betriebsbereit ist, daß sie nicht erst an eine Netze steckdose angeschlossen werden muß.
2. Halten Sie die Maschine nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführren, bei denen verborgene Kabel angebohr werden konnen. Bei Kontakt mit einem stromfuhrenden Kabel werden die freiliegenden Metalteile der Maschine bereits stromfuhrrend, so daß der Benutzer einen elektrischen Schlag erleiden kann.
3. Achten Sie stets auf sicheren Stand.
4. Vergewissern Sie sich bei Einsatz der Maschine an hochgelegen den Arbeitsplätzen, daß sich keine Personen darunter aufhalten.
5. Halten Sie die Maschine mit festem Griff.
6. Halten Sie die Hande von rotierenden Teilen fern.
7. Lassen Sie die Maschine nicht unbeaufsichtigt laufen. Benutzen Sie die Maschine nur im handgeführten Einsatz.
8. Vermeiden Sie eine Berührung des Bohrereinsatzes oder des Werkstücks unmittelbar nach der Bearbeitung, weil sie dann noch sehr heißt sind und Hautverbrennungen verursachen konnen.

BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF.

BEDIENUNGSHINWEISE

Anbringen und Abnehmen des Akkus (Abb.1)

• Schalten Sie die Maschine stets aus, bevor Sie den Akku anbringen oder abnehmer.
• Zum Abnehmer des Akkusziehen Sie hin aus der Maschine hersaun, während Sie die Entrieglungsknöpf auf beiden Seiten drucken.

Zum Einsetzen des Akkus richten Sie die Führungsfeder des Akkus auf die Nut im Maschinengehause aus und schiben den Akku hinein. Schieben Sie den Akkustests vollständig ein, bis er mit einem hörbaren Klicken einrastet. Anderenfalls kann er aus der Maschine heraus fallen und Sie oder umstehende Personen verletzen.
- Wenden Sie beim Einsetzen des Akkus keine Gewalt an. Falls der Akku nicht reibungslos hineingleitet, ist er nicht richtig ausgerichtet.

Schalterfunktion (Abb.2)

VORSICHT:

Vergewissern Sie sich vor dem Einsetzen des Akkus in die Maschine stets, daß der Elektronikschalter ordnungsgemäß Funktioniert und beim Loslassen in die AUS-Stellung zurückkehr.

Zum Einsatzchen der Maschine drucken Sie einfach den Elektronikschalter. Die Drehzahl erhöht sich durch verstärkte Druckausübung auf den Elektronikschalter. Zum Ausschalten halten Sie den Elektronikschalter los.

Drehrichtungsumschafter (Abb.3)

These Maschine besitz einen Drehrrichtungsumschafter. Drücken Sie auf die Seite A des Drehrrichtungsumschafter für Rechtsdrehung, und auf die Seite B für Linksdrehung. In der Neutralstellung des Drehrrichtungsumschaften ist der Elektronikschalter verriegelt.

VORSICHT:

• Prüfen Sie stets die Drehrichtigung, bevor Sie mit der Arbeit beginnen.
• Betätigten Sie den Drehrichtungsumschalter erst, nach dem die Maschine zum vollkommenen Stillstand gekommen ist. Anderenfalls kann die Maschine beschädigt werden.
• Wenn Sie die Maschine nicht benutzen, stellen Sie den Drehrrichtungsumschafter stets auf die Neutralstellung.

Drehzahlumschalter (Abb.4)

Um die Getriebeuntersetzung zuändern, schalten Sie zunachst die Maschine aus, und dann schiben Sie den Drehzahlumschalter auf die Stellung “2” für hohe Drehzahl, oder auf die Stellung “1” für niedrige Drehzahl. Vergewissern Sie sich vor Arbeitsbeginn stets, daß sich der Drehzahlumschalter in der korrekten Stellung befindet. Verwenden Sie stets die geeignete Drehzahl für die jeweilige Arbeit.

VORSICHT:

• Achten Sie stets darauf, daß sich der Drehzahlumschalter vollkommen in seiner jeweiligen Endposition befindet. Wir die Maschine bei einer Zwischenstellung des Schalters zwischen "1" und "2" betrieben, kann die Maschine beschädigt werden.
• Betätigen Sie den Drehzahlumschalter nicht während des Betriebs. Die Maschine kann sonst beschädigt werden.

Wahl der Betriebsart (Abb. 5)

These Maschine besitz einen Betriebsart-Umschalthebel. Für Bohren drukten Sie den Arretierknopf, und schiben Sie dann den Betriebsart-Umschalthebel nach links (Symbol ☐D). Für Schrauben schiben Sie den Betriebsart-Umschalthebel nach rechts (Symbol ☑S), bis er einrastet. Falls sich der Heibel nur schwer drehen latent, drehen Sie das Bohrfutter leicht in beide Richtungen, bevor Sie den Heibel erneut direhen.

VORSICHT:

• Schieben Sie den Betriebsart-Umschalthebel immer bis zum Anschlag auf die gewünschte Position. Wird die Maschine bei einer Zwischenstellung des Hebels zwischen den Betriebsartpositionen betreiben, kann sie beschädigt werden.
• Betätigten Sie den Betriebsart-Umschalthebel nicht während des Betriebs der Maschine. Die Maschine kann sonst beschädigt werden.

Einstellen des Drehmotions (Abb.6)

Das Drehmoment kann in 16 Stufen eingestellt werden.
Drehen Sie dazu den Einstellung so, daß der gewünschte Teilstrich auf den Markierungspfel am Maschinengehäuse ausgerichtet ist.

Schieben Sie den Betriebsart-Umschalthebel zuerst auf die Position des Symbols.

Stellung 1 ergibt das minimale Drehmoment, während das maximale Drehmoment erziert wird, wenn der Markierungspfel auf das Symbol zeigt. Die eingebaute Kupplung ist so konstruiert, daß sie bei Erreichen des vorgewählten Drehm moments zwischen 1 und 16 durchschnitt, während sie in der Stellung die Kraftübertragung nicht unterbricht. Bevor Sie mit der eigentlichen Schraubarbeit beginnen, sollen Sie eine Probeverschraubung mit Ihrem Material oder einem Stück des gleichen Materiais durchfahren, um das geeignete Drehmoment zu ermitteltn.

VORSICHT:

• Der Einstellung rastet nicht ein, wenn sich der Markierungspfel in einer Zwischenstellung befindet.

MONTAGE

VORSICHT:

Vor Arbeiten am Gerät vergewissem Sie sich, daß sich der Schalter in der "OFF"-Position befindet und der Akku aus dem Gerät entfern ist.

Montage und Demontage von Einsatzwerkzeugen (Abb.7)

Halten Sie den Klemmring fest und drehen Sie die Werkzeugvergiegung entgegen dem Uhrzeigersinn, um die Bohrfterbacken zu öffnen. Führren Sie das Einsatzwerkzeug bis zum Anschlag in das Bohrftern ein. Halten Sie den Klemmring fest und drehen Sie die Werkzeugvergiegung im Uhrzeigersinn, um das Bohrfter festzuziehen.

Zum Entfern des Einsatzwerkzeugs halten Sie den Klemmring und drehen die Werkzeugvergiegung entgegen dem Uhrzeitigersinn.

Unbenutzte Schraubendrehereinsätze konnen im Einsatzalter aufbewahrt werden. Einsatze bis zu einer Länge von 45 mm konnen dort aufbewahrt werden. (Abb.8)

BETRIEB

Schauben (Abb.9)

Schieben Sie den Betriebsart-Umschaltebel zuerst auf die Position des Symbols, und wahlen Sie das Anzugsmoment.

Setzen Sie die Spitze des Schraubendrehereinsatzes in den Schraubenkopf ein und üben Sie Druck auf die Maschine aus. Lassen Sie die Maschine langsam anlaufen, und erhöhen Sie dann die Drehzahl allmählich. Lassen Sie den Elektronikschalter los, sobald die Kupplung ausrückt.

VORSICHT:

• Achten Sie darauf, daß die Spitze des Schraubendrehereinsatzes senkrecht in den Schraubenkopf eingeführt wird, um eine Beschädigung von Schraube und/oder Einsatz zu vermeiden.
• Beim Eindrehen von Holzschauben ist das Bohren von Vorbohrungen zu empfehlen, um das Eindrehen zu erleichtern und Spaltung des Werkstücks zu vermeiden. Siehe die nachstehende Tabelle.

Nenndurchmesser der Holzschaube (mm)	Empfohlene Höhe der Vorbohrung (mm)
3,1	2,0–2,2
3,5	2,2–2,5
3,8	2,5–2,8
4,5	2,9–3,2
4,8	3,1–3,4
5,1	3,3–3,6
5,5	3,7–3,9
5,8	4,0–4,2
6,1	4,2–4,4

• Wenn die Maschine im Dauerbetrieb bis zur vollkommenen Entlung des Akkus verwendet wurde, lessen Sie die Maschine vor dem Fortsetzen des Betriebs mit einem frischen Akku 15 Minuten lang abkühlen.

Bohren

Schieben Sie den Betriebsart-Umschalthebel zuerst auf die Position des Symbols.

• Bohren in Holz
  Beim Bohren in Holz laessen sich die besten Ergebnisse mit Holzbohrern erzielen, die mit einer Zentrierspitze ausgestattet sind. Die Zentrierspitze erleichtert das Bohren, da sie den Bohrer in das Werkstück hineinzieht.
• Bohren in Metall

Um Abrutschen des Bohrs beim Anbohren zu vermeiden, empfeihelt es sich, die Bohrstelle mit einem Zentrierkorner anzukörnen. Setzen Sie dann die Spitze des Bohrs in die Vertiefung und beginnen Sie mit dem Bohren. Verwenden Sie Schneidflüssigkeit beim Bohren von Metall. Eisen und Messing sollen denoch trocken geohrt werden.

VORSICHT:

• Übermäßige Druckausübung auf die Maschine bewirkt keine Beschleunigung der Bohrleitung. Im Gegenteil, übermäßiger Druck führt zu einer Beschädigung der Bohrerspitze und damit zu einer Verringerung der Bohrstandzeit sowie zu einer Verkürzung der Lebensdauer der Maschine.
• Beim Bohrungsdurchbruch wirkt ein hohes Rückdrehmoment auf Maschine und Bohrer. Halten Sie davon die Maschine mit festem Griff und halten Sie Vorsicht walten, wenn der Bohrer im Begriff ist, aus dem Werkstück aussutreten.
• Ein festsitzender Bohrer laßt sich durch einfaches Umschalten der Drehrichtung wieder herausdrehen. Dabei sollen Sie aber die Maschine gut festhalten, damit sie nicht ruckartig herausgesonnen wird.
• Spannen Sie keine Werkstücke stets in einen Schraubstock oder eine ähnliche Aufspannvorrichtung ein.
• Wenn die Maschine im Dauerbetrieb bis zur vollkommenen Entlung des Akkus verwendet wurde, davon Sie die Maschine vor dem Fortsetzen des Betriebs mit einem frischen Akku 15 Minuten lang abkühn.

WARTUNG

VORSICHT:

Vor Arbeiten am Gerät vergewissern Sie sich, daß sich der Schalter in der "OFF"-Position befindet und der Akku aus dem Gerät entfern ist.

Kohlebürsten wechseln

Die Kohlebürsten müssen regelmäßig entwickel und überprüft werden. Wenn sie bis zur Verschleißgrenze abgenutzt sind, müssen sie erneuert werden. Halten Sie die Kohlebürsten stets sauer, damit sie ungehindert in den Haltern gleiten können. Beide Kohlebürsten sollen gleichzeitig erneuert werden. Verwenden Sie nur identische Kohlebürsten. (Abb. 10)

Drehen Sie die Bürstenhalterkappen mit einem Schraubendreher Heraus. Die abgenutzten Kohlebürsten herausnahmen, die neuen einsetzen, und dann die Bürstenhalterkappen wieder eindrehen. (Abb. 11)

Um die SICHERHEIT und ZUVERLÄSSIGKEIT这点es Produktus zu gewährleisten, sollenn Reparaturen und andere Wartungs- oder Einstellarheiten nur von Makita-Vertragswerkstätten oder Makita-Kundendienstzentren unter ausschließlich Verwendung von Makita-Originalersatzteilen ausgeführrt werden.

ZUBEHÖR

VORSICHT:

Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit der in dieser Anleitung beschrieben Makita-Maschine empfehlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwendten Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck.

Wenn Sie weitere Einzelheiten bezüglich dieser Zube-horteile benöttigen, wenden Sie sichitte an ihre Makita-Kundendienststände.

• Schraubendrehereinsätze
• Schleifteller
  Schaumstoff-Polierscheibe 125
  Lammfelthaube 100
• Verschiedene Original-Makita-Akkus und -Ladegeräte
• Plastikkoffer

Visione generale

TÄRKEITÄ TURVAOHJEITA AKULLLE JA AKKULATAAJALLE

CE-KONFORMITÄTSERKLÄRUNG

Hiermit erklart wir unter unserer alleinigen Verantwortung, daß这点 Produkt gemäß den Ratsdirektiven 89/336/EWG und 98/37/EG mit den folgenden Normen von Normendokumenten übereinstimmen:

EN50260, EN55014.

ITALIANO

Gerausch- und Vibrationsentwicklung

Der typische A-bewertete Schalldruckpegel beträgt nicht mehr als 73 dB (A).

Der Lärmpegel kann während des Betriebs 85dB (A) über-schreiben.

— Gehorschutz tragen.

Der gewichtete Effektivwert der Beschleunigung beträgt nicht mehr als 2,5 m/s².
