GEBRUIKSAANWIJZING CZ309E CLARION

Frontpaneel / Algemeen 4
De DCP verwijderen 5
De DCP bevestigen 5
De DCP in de DCP bewaardoos bewaren 5

3.BESTURINGEN 6

Bedieningspaneel 6
Namen van de knoppen 6
Afstandsbediening 7
Opmerkingen over het Gebruik van de Afstandsbediening 7

Het hanteren van discs 8

5.BEDIENGINEN. 9

Basisbedieningen 9
Radiobedieningen 10
Radio Data System Bedieningen 11
CD/MP3/WMA Bedieningen 13
USB Bedieningen 16

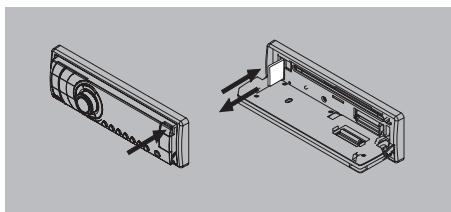

SD-kaart Bedieningen 16
AUX Bedieningen 16
Bluetooth Bedieningen 17
Audio Setup 19
System Setup 19

6.PROBLEEMOPLOSSING 20
7. SPECIFICATIONS 22

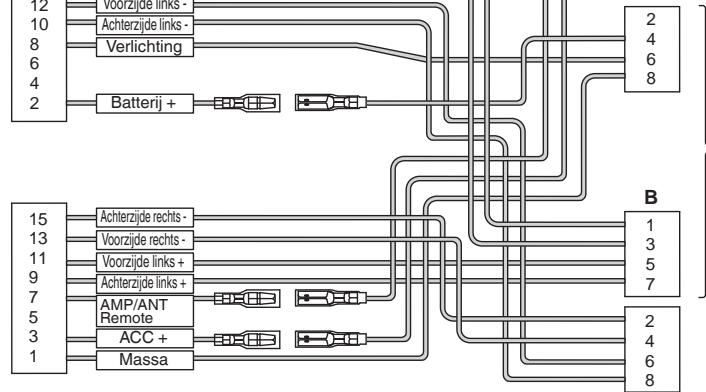

8. INSTALLATIE-/BEDRADINGSGIDS 23

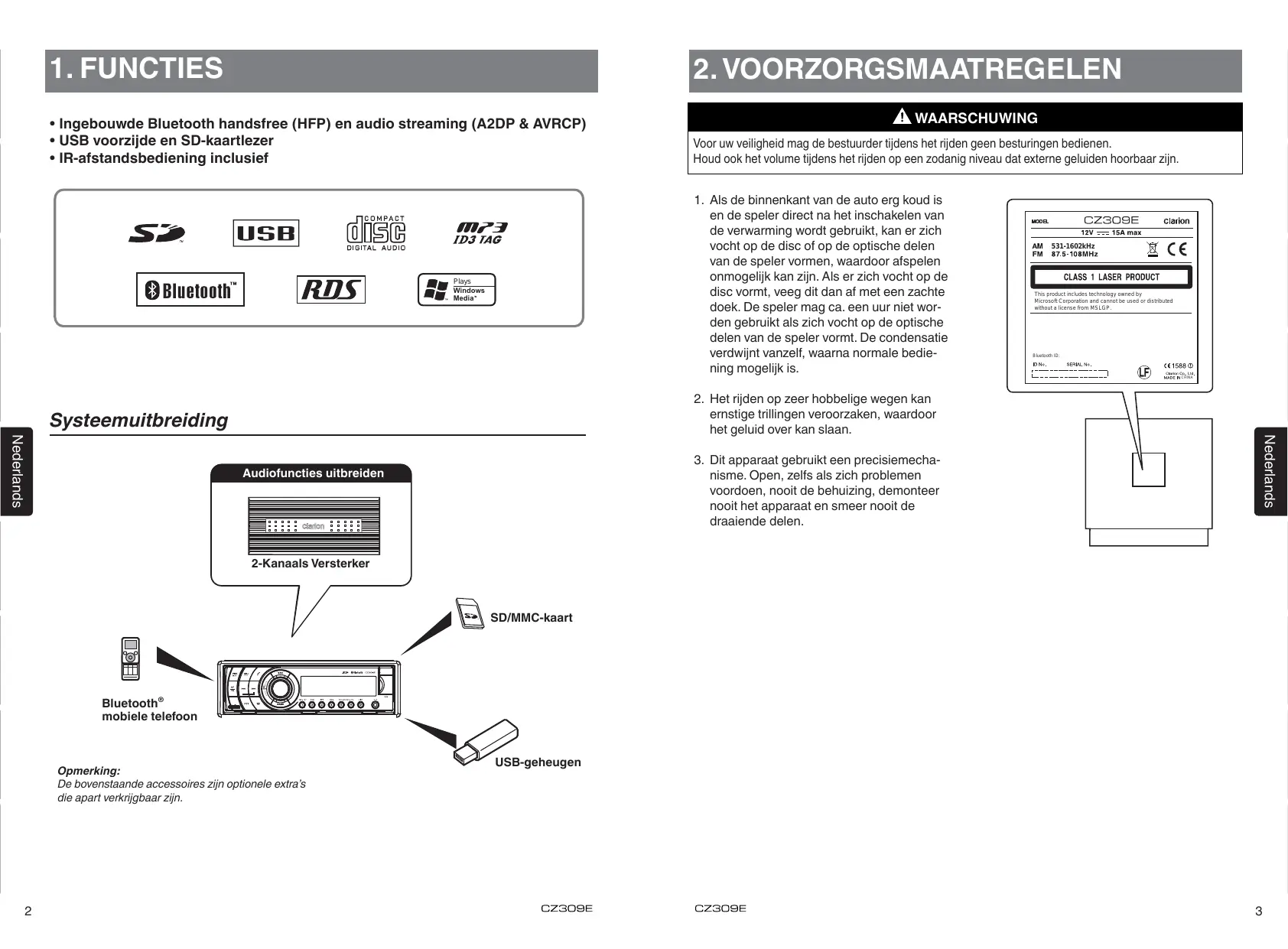

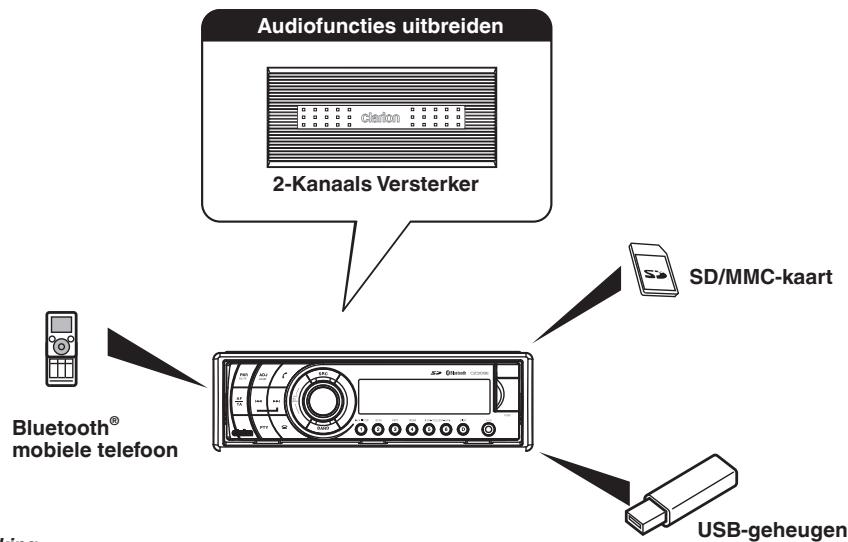

1. FUNCTIONS

• Ingebouwde Bluetooth handsfree (HFP) en audio streaming (A2DP & AVRCP)
• USB voorzijde en SD-kaartlezer
• IR-afstandsbediening inclusief

USB

DIGITAL AUDIO

Bluetooth

Systeumuitbreiding

Opmerking:

De bovenstaande accessoires waar optionele extra's

die apart verkrijgbaar+zijn.

Voor uweiligkeit mag de bestuurdern tijdens het rijden geen besturingen bedieren.

Houd ook het volume tijdens het rijden op een zodanig niveau dat externe geluiden hoortaar+zijn.

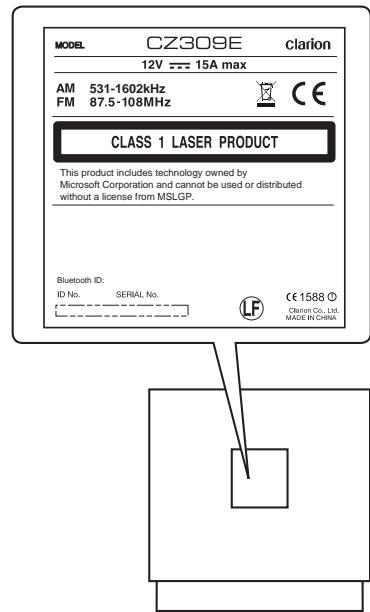

1. Als de binnenkant van de auto erg koud is en de speler direct na het inschakelen van de verwarming worden gebruikt, kan er zich voucht op de disc of op de optische delen van de speler vormen, waardoor afspelen onmogelijk kan+zijn. Als er zich voucht op de disc vomt, veeg dit dan af met een zachte doek. De speler mag ca. een uur nicht worden gebruikt als zich voucht op de optische delen van de speler vomt. De condensatie verdwijnt vanzelf, waarna normale bedieening möglichk is.
2. Het rijden op zeer hobbelige wegen kan ernstige trillingen veroorzaken, waardoor het geluid over kan slaan.
3. Dit apparaat gebruikt een precisiemechanisme. Open, zelfs als zich problemen voordoen, nooit de behuizing, demonteer nooit het apparaat en smeer nooit de draaiende delen.

Frontpanel / Algemeen

Lees, voor een langere levensduur, de vol-gende waarschuwingen.

• Laat geen vloeistoffen van dranken, paraplu's enz. op de setterechtkomen. Dit kan het interne circuit beschadigen.
• Demonteer of pas de set op geen enkele wijze aan. Dit kan beschadigingen veroorzaken.
• Laat geen sigaretten op het scherm branden. Dit kan schade ofervorming van het scherm veroorzaken.
• Laat, als zich een probleem voordoet, de set bij uw aankoopwinkel inspecteren.
• De afstandsbediening kan möglichk nicht werken als de afstandsbedieningsensor aan direct zonlicht is blootgesteld.

De behuizing reinigen

Gebruik een zachte, droge doek en veeg het vuil voorzichtig weg.

Breng, voor hardnekigvuiil, op een zachte doek een beetje neutraal en in water opgelost reinigingsmiddel aan en veegervolgens na met een droge doek.

Gebruik geen benzeen, thinner, autoreiniger, enz. Deze middelen konnen schade aan de behuizing aanbrengen of ervoor zorgen dat de verf aflbladdert. Ook als rubberen of plastic producten voor een langereperiode in contact komen met de behuizing kan dit vlekken veroorzaken.

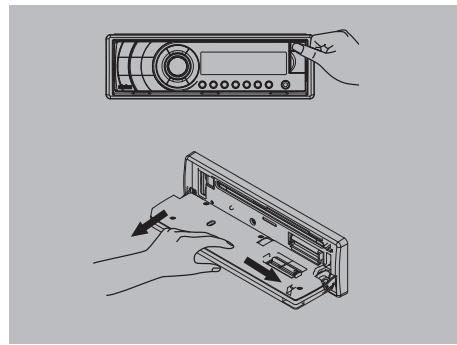

De DCP verwijderen

Het bedieningspaneel kan worden verwijderd om zo diefstal te voorkomen. Bewaar het bedieningspaneel na verwijdering in de DCP (Detachable Control Panel) bewaardoos om krassen te voorkomen.

We raden u aan de DCP mee te nemen, wanneer u de auto verlaat.

1. Druk op de [PWR]-knop (1 sec.) om de voeding uit te schakelen.
2. Druk de [OPEN]-knop diep in om het neer-klapbare paneel te ontgrendelen.

Mocht het neerklapbare paneel Niet volledig openen,open het dan voorzichtig met uw hand.

1. Houd een lijde van de DCP vast. Druk het voorzichtig aan de andere lijde, maar een uiteinde los en haalervoigens de DCP eraf.

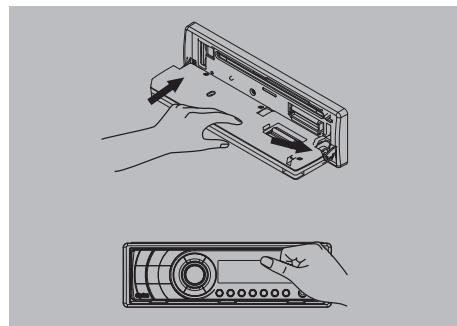

De DCP bevestigen

1. Houd de DCP vast en zorg ervoor dat het paneel waar beneden is gericht. Plaats een zijde van het DCP in de DCP-beugel. Druk op de andere zijde van de DCP, totdat deze vergrendelt.
2. Draai de DCP omhoog en druk erop totdat\ deze klikt.

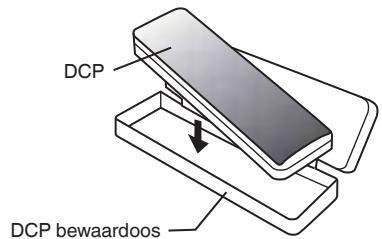

De DCP in de DCP-bewaardaos bewaren

Houd de DCP in de richting zoals hieronder weergegeven en berg het op in de meegeleverde DCP-bewaardoes. (Zorg ervoor dat de DCP in de juiste richting is geplaatst.)

Opmerking:

Veeg, als de DCP vuil is, het vuil alleen met een zachte, droge doek af.

CZ309E

WAARSCHUWING

• De DCP kan gemakkelijk door schokken beschadigd raken. Laat de DCP na verwijdering nicht vallen of stel het Niet bloat aan sterke schokken.
• Als het FLIP-DOWN PANEL open blijft, kan de DCP door trilling van de auto vallen. Dit kan de DCP beschadigen. Sluit dus het FLIP DOWN PANEL of verwijder de DCP en bewaar het in de DCP-bewaardoos.
• De connector die het bronnapparaat en de DCP verbindt is een extreem belangrijk onderdeel. Zorg ervoor dat deze Niet beschadigd raakt door er bijvoorbeeld met vingernagels, schroevendraaiers, enz. op te drukken.

3. BESTURINGEN

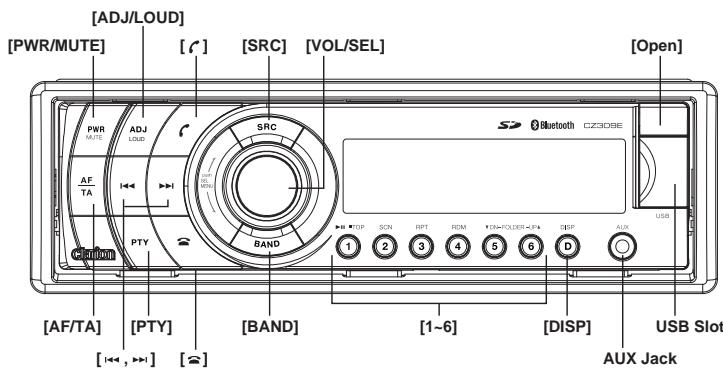

Bedieningspaneel

Namen van de knoppen

[PWR/MUTE]-toets

Power / Dempen
[AF/TA]-toets
- Alternativeste Frequentie / Verkeersinformatie

[ADJ/LOUD]-toets

• SystemeMMenu / Loudness
  [I]toets
  Vorige (Volgende) / Zoeken

[PTY]

• Programmatype / REG
  [°]toets
• Bellen / Beantwoorden
  [2]toets
• Oproep beëindigen

[SRC]-toets

• Toggle de audiobron

[VOL/SEL]-toets

• Volumeniveau aanpassen / Audio-instelling / Bevestigen

[BAND]-toets

• Tunerband selecteren / Automatisch geheugen opslaan / MP3 zoeken

[1~6]-toets

• [1]-toets: Afspelen / Pauzeren / Preset station 1.
• [2]-toets: Intro afspelen / Preset station 2.
• [3]-toets: Afspelen herhalen / Preset station 3.
• [4]-toets: Shuffle afspelen / Preset station 4.
• [5]-toets: Vorige map / Preset station 5. 10 tracks omlaag (lang indrukken)
• [6]-toets: Vorige map / Preset station 6. 10 tracks omhoog (lang indrukken)

[DISP]-toets

• Verwisselen van scherm

AUX-aansluiting

• External apparaten können hier aangesloten worden.

[Open]-toets

• Ontgrendel en klap het frontpaneel neer.

[△]toets

Werp de disc uit het apparaat.

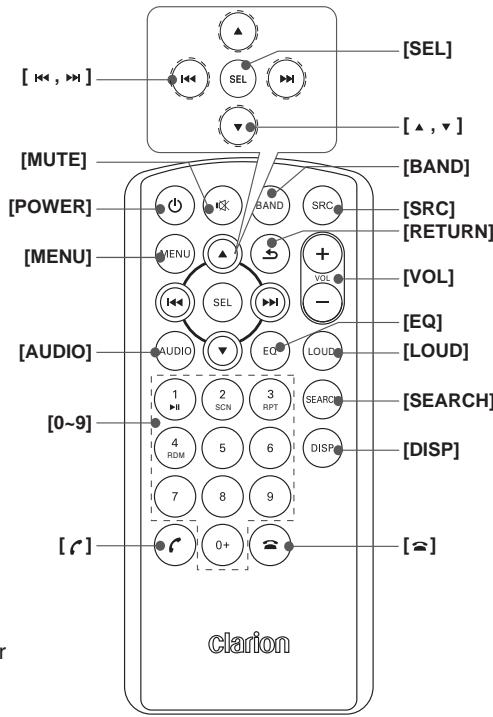

Afstandsbediening

[I←,→]-toets

Vorige (Volgende) / Zoeken

[MENU]-toets

• Systeemmenu

[AUDIO]-toets

Audio-installing

[0-9]-toets

• Numerieke toetsen

[ ]-toets

• Bellen / Beantwoorden

[SEL]-toets

Bevestigen

[▲,▼] Key

Afstemmen / MP3/WMA zoeken

[BAND]-toets

Tunerband selecteren

[SRC]-toets

• Toggle de audiobron

[VOL]-toets

Volume aanpassen

[EQ]-toets

• Geluideffect selectoren

[LOUD]-toets

Loudness

[SEARCH]-toets

• Automatisch geheugen opslaan voor radio / MP3/WMA zoeken

[DISP]-toets

Wisselen van scherm / Systeemmenu

[ ]-toets

• Oproep beeindigen

Opmerkingen over het Gebruik van de Afstandsbediening

1. Richt de afstandsbediening op de afstandssensor op het apparatus.
2. Verwijder de batterijuit de afstandsbediening ofplaats een batterijisolator als de afstandsbediening een maand of langer nicht worden gebruikt.
3. Bewaar de afstandsbediening NIET in direct zonlicht of in hoge temperaturen. De afstandsbediening kan möglichn nicht juist werken.
4. Onder normale omstandigheden heeft de batterij een levensduur van 6 maanden. Als de afstandsbediening Niet fonctioneert, verwissel dan de batterij.
5. Gebruik alleen een "knoopvormige" lithium batterij "CR2025" (3V).

6. De batterij NIET herladen, demonteren, verwarmen of blootstellen aan vuur.

7. Plaats de batterij in de juiste richting volgens de (+) en (-) polen.

8. Bewaar de batterij buiten het bereik van kinderen om ongelukken te voorkomen.

De Batterij verwijderen

Haal de batterijhouseruit terwijl de vergrendeling wordt ingedrukt.

De Batterij installeren

Plaats de knoopvormige batterij met het gemerkte (+) teken maar boven gericht.

Plaats de batterijhouser in de afstandsbediening.

Het hanteren van Discs

Hanteren

• Nieuwe discs können etwa ruwheid rond de randen hebben. Als dergelijkke discs worden gezruikt, kan de speler mogelijk nicht werkken of het geluid overslaan. Gebruik een balpen of vergelijkbaar om alle ruwigkeit van de rand van de disc te verwijderen.

• Plak nooit labels op het oppervlak van de disc of markee het oppervlak nooit met een potlood of pen.
• Speel nooit een disc af waar cellofaantape of andere lijm op zit of waar markeringen afbladderen. Als u een dergelijkke disc probeert af te spelen, kut u de disc möglichniet meer uit de spelere halen of kut u de spelere beschadigen.
• Gebruik geen discs met große krassen, misvormingen, barsten, enz. Gebruik van dergelijkde discs kan falende werkig of schade veroorzaken.
• Druk, om een disc uit het bewaardoosje te halen, op het midden van het doosje en til de disc eruit en houd deze voorzichtig bij de randen vast.
• Gebruik geen commercieel verkrijigbare discbeschemingsbladen of discs uitgerust met stabilisatoren, enz. Deze{kunnen de disc beschadigen of ervoor zorgen dat het interne mechanisme defect raakt.

Bewaren

Stel discs nicht bloat aan direct zonlicht of warmtebronnen.
Stel discs nicht bloat aan overmatig vocht of stof.
- Stel discs nicht bloot aan directe warmte van verwarmingen.

Reinigen

• Gebruik een zachte doek om vingerafdrukken en stof te verwijderen en veeg in een rechte bijn van het midden van de disc maar buiten.
• Gebruik geen oplosmiddelen zoals commercieel verkrijgbare reinigers, antistatische spray of thinner om discs te reinigen.
• Laat na het gebruik van een speciale disreiniger, de disc goed drogen voordat deze worden afgespeeld.

Over Discs

• Pas goede voorzorgsmaatregelen toe bij het laden van een disc. Het bedieningsspaneel sluit automatisch wanner deze voor eenijdje open worden gelaten.
  Schakel, als er een disc geladen is, nooit de voeding uit en haal het apparaat nooituit de auto.

WAARSCHUWING

Voor uw veilighheid moet de bestuurder tijdens het rijden geen discsplaatsen of uitwerpen of het bedieningspaneel openen.

5. BEDIENINGEN

Basisbedieningen

Opmerking:

• Lees eerst dit hoofdstuk, verwijzend waar het hoofdstuk "3. BESTURINGEN"

WAARSCHUWING

Als het apparaat is ingeschakeld met het volume op het maximale niveau, kan het starten en stoppen van de motor gehoorschade opleveren.

Wees voorzichtig met het aanpassen van het volume.

Voeding aan/uit

Opmerkingen:

• Start de motor voordat u dit apparaat gebruikt.
• Wees voorzichtig als dit apparaat na langerearendonderdraaiende motor worden gebruikt. Dit zou de accu van de auto volledig leeg hunnen trekken en kunt u de motor maybeijk Niet starten. Daarnaast kan dit de levensduur van de accu van de auto verkorten.
• Start de motor. De voedingsknop / knopverlichting op het apparaat.gaat branden.

Motor AAN

positie

1. Druk op de [PwR]-toets op het frontpaneel of de [日 ] -toets op de afstandsbedieling om de stand-by modus voor voedinguit in te schakelen. Het apparaat keert na het inschakelen van de voedingteringug maar de laatste status.
2. Press and hold the [PWR] key on the front panel or press the [O] key on the remote control to turn off the power during operation.

CT (Clock Time) weergave

• De weergegeven klokgegevens zijn op basis van de CT (Clock Time) gegevens in het RDS-signaal.

Dempen

Druk op de [MUTE]-toets op het frontpaneel of afstandsbediening om het volume te dampen.

Opmerking:

Herhaal de bovenstaande bewerking of pas het volume handmatig aan om het geluid te herstellen.

Volumeaanpassing

Draai aan de volumeknop op het frontpaneel of druk op de [VOL]-toets op de afstandsbediening.

De regelbare volumereeks is van 0 tot 47.

WAARSCHUWING

Houdijdens het rijden het volume op een zodanig niveau dat externe geluiden hoorbaar zijn.

Bronselectie

Druh herhaaldelijk op de [SRC]-toets op het frontpaneel of de afstandsbediening om de gewenste afspeelbron te kiezen.

Opmerkingen:

1. Bronselectie refereert aan het selecteren van de bedieningsmodus, zoals DISC-modus, Radiomodus, Aux-modus, enz.
2. Apparaten die nicht gereed zijn, können nicht worden geselechteerd.

Systeemtijd weergeven

Druk op de [DISP]-toets op het frontpaneel of afstandsbediening om de scherminformatie:tussen systeemtijd en deafspeelbron te wisselen.

Radiobedieningen

Selecteer tuner als afspeelbron

Druk eenmaal of vaker op de [SRC]-knop om maar de radiomodus te gaan.

Een radioband selecteren

Druk op de [BAND]-toets op het paneel of afstandsbediening om UIT radioband FM1, FM2, FM3, MW1 of MW2 te kiezen.

Handmatig afstemmen

Tijdens het handmatig afstemmen wordt de frequente in stappen gewijzigd.

Druk op de [ ] / [1 ] -toets op het paneel of afstandsbediening om af te stemmen op een hoger /lager station.

Automatisch afstemmen

Houd de [▶▶]/[↓←]-toets op het panel of afstandsbediening ingedrukt om maar een hoger / lager station te zoeken.

Herhaal de bovenstaande bewerking of druk op een willekeurige toets met een radiofunctie om het zoeken te stoppen.

Opmerking:

Als er een station worden ontvangen, stojt het zoeken en wordt het station afgespeeld. Als het apparaat een uitzending in stereo ontvangt, brandt het indicatorlampje 'ST' op het LCD-schem.

Automatisch opslaan

Alleen stations met voldoende signalsterkte worden gedetecteerd en opgeslagen in het geheugen.

Houd de [BAND]-toets ingedrukt (2 sec.) om het zoekenaar een station automatisch te starten.

Druk op een willekeurige toets met een radiofunctie om automatisch opslaan te stoppen.

Opmerkingen:

1. Na het automatisch opslaan worden de vorige opgeslagen stations overschreven.
2. Het toestel heeft 5 banden: FM1, FM2, FM3, AM1 en AM2. Ledere band heeft opslagruimte voor 6 stations; de CZ309E kan in totaal 30 stations opslaan.
3. Tijdens het automatisch zoekenaar een station worden de gedetecteerde 6 stations alleen op de FM3 band opgeslagen.

Handmatig opslaan

Wanneer een vermoedelijk station is gedetecteerd, houd dan nummertoets 1~6 ingedrukt om het station in het geheugen op te slaan.

Herroep de opgeslagen stations

Druk op een numerieke toets van 1 tot 6 op het paneel of de afstandsbediening om een correspondend opgeslagen station te selecteren.

Lokaal zoeken

Als LOCAL Zoeken is ingeschakeld, kannen alleen radiostation met een sterk radiosignaal worden ontvangen.

Om de LOCAL functie aan/uit af te wisselen, druk herhaaldelijk op de [ADJ]-toets op het frontpaneel en druk verwolgens herhaaldelijk op [ADJ] totdat LOCAL of DX-id worden weergegeven en draai aan de knop om Lokaal of Ver te selecteren.

Opmerkingen:

Het aantal radiostations dat kan worden ontvangen za verminderen nadat de modus Lokaal zoeken is ingeschakeld.

Radio Data System Bedieningen

RDS (Radio Data System)

Dit toestel heeft een ingebouwde RDS decoder. Deze ondersteunt stationzenders door het overbrengen van "Radio Data System"-gegevens.

Stel bij het gebruik van de "Radio Data System"-functie de radio alttijd in op FM-weergave.

AF-functie

De AF-functie wisselt aan een andere freu-quentie in hetzelfde netwerk om optimaal ontvangst te handhaven.

• De standardfabrieksinstelling is "ON".

• Druk op de [K]- of [▶H]-knop om "AF" te selecteren.

• Druk op de AF/TA-knop om "AF ON" of "AF OFF" te selecteren.

- AF ON:

"AF" brandt in het scherm en de AF-functionie wordt ingeschakeld.

AF OFF:

"AF"gaatuit in het scherm en de AF-function wordtuitgeschakeld.

REG (Regional Programme)-functie

Wanneer de REG-functie op ON staat, kan het optimale regionale station worden ontvangen. Wanneer deze functie op OFF staat, indien het regionale stationsgebied wisselt tijdens het rijden, worden een regionalaal station voor die regio ontvangen.

• De standardfabrieksinstelling is "ON".

Opmerkingen:

• Deze functie wordenuitgeschakeld wanner er een nationaal station zoals BBC R2 wordenontvangen.
• De REG-functie ON/OFF installing is geldig wanner de AF-functie op ON staat.
• Houd de PTY-knop ingedrukt om "REG ON" te selecteren.

Handmatig afstemmen van een regionalaal station in hetzelfde network

1. Deze functie is geldig wanner de AF-function op ON en de REG-functione op OFF staat.

Opmerking:

• Deze functie kan worden gebrukt wanneer een regionale zender van hetzelfde netwerk worden ontvangen.

Bij het uitzenden van verkeersinformatie worden verkeersberichten in de TA stand-by modus als de hoogste prioriteit ontvangen, ongeacht de geselecteerde functieweergave waar u maar wilt luisteren.

Traffic programme (TP) automatisch afstemmen is ook möglich.

• Deze functie kan alleen worden gezruikt wonneer "TP" in het scherm brandt. Als "TP" brandt, betekent dit dat het ontvangen RDS-station verkeersinformatie uitzendt.

De TA stand-by modus instellen

Als u de [AF/TA]-knop ingedrukt houdt wanner alleen "TP" in het scherm brandt, branden "TP" en "TA" in het scherm en worden het toestel ingesteld op de TA stand-by modus totdat er verkeersinformatie wordt uit gezonden. Wanner er verkeersinformatie wordt uit gezonden, verschijnt "TRA INFO" in het scherm. Als u de [AF/TA]-knop ingedrukt houdt verwijl er verkeersinformatie wordt ontvangen, wordt de ontvangst van de verkeers-informatie geannuleerd en keert het apparaat terug maar de TA stand-by modus.

De TA stand-by modus annuleren

Houd de [AF/TA]-knop ingedrukt, wanner "TP" en "TA" in het scherm branden. "TA" in het scherm.gaat uit en de TA stand-by modus wordt geannuleerd.

• Als "TP" Niet brandt, worden er bij het ingedrukt honden van de [AF/TA]-knop maar een TP-station gezocht.

Naar een TP-station zoeken

Als u de [AF/TA]-knop ingedrukt houdt, verwijl "TP" Niet brandt, brandt "TA" in het scherm en ontvangt het toestel automatisch een TP-station.

Automatische bewaarfuncties voor TP-stations

U kunt automatisch tot 6 TP-stations in het presetgeheugen bewaren. Als het aantal te ontvangen TP-stations minder dan 6 is, blijven de resterende al in het geheugen opgeslagen stationzenders in het geheugen zonder dat deze worden overschreiben.

Wanner "TA" in het scherm brandt, druk dan op de [BAND]-knop (2 sec.). TP-stations met een voldoende sterk signaal worden in het presetgeheugen opgeslagen.

• Zelfs als u FM1 of FM2 selecteert, worden TP-stations in het geheugen van FM3 op-geslagen.

PTY (Programme Type)

Deze functie stelt u in staat waar een uitzending van het geseleeteerde programmasoort te luisteren, zichs als er een andere bronweergave dan radio is geseleeteerd.

• Sommige landen haben nog geen PTY-zenders.
• In de TA stand-by weergave, heeft een TP-station prioriteit boven een PTY-stationzender.
• De standard fabrieksinstalling is “OFF”. Druk op de [PTY]-knop om “ON” of “OFF” te selecteren.

ON:

"PTY" brandt in het scherm en de PTY stand-by modus worden ingeschakeld. Als de geselecteerde PTY-uitzending start, verschijnt de PTY-itemnaam in het scherm.

OFF:

"PTY" in het scherm gaat UIT en de PTY stand-by modus worden geannuleerd.

Een onderbroken PTY-uitzending annuleren

Het uitvoeren van de afstembedieningijdens een onderbroken PTY-uitzending annuleert PTY-ontvangst en keert het toestel terug maar de PTY stand-by modus.

PTY selecteren

Druk op de PTY-knop en gebruik cervolgens nummertoets [1] - [6] om een PTY-type te selectoreren. Het apparaat begint met zoeken nadat het programmatype is geselecteerd.

TA volume-installing

De volume voor Verkeersinformatie kan vooraf worden ingesteld.

• Druk herhaaldelijk op de ADJ-knop totdat TAVOL in het scherm verschijnt. Draai versolgens aan de [VOL/SEL]-knop om het TA volumeniveau aan te passen.
• Als TA onderbreking beëindigt, keert het volumeteringaar het niveau dat voor de onderbreking was ingesteld.

Dit apparaat kan MP3/WMA-bestanden afspelen

Opmerkingen:

• Dit apparatus ondersteunt geen DRM
• Er is geen uitgang voor de audio als u een bestand afspeelt met DRM (Digital Rights Management) terwijl WMA AAN blijft (de WMA-indicator knippert).
• Windows Media™ en het Windows® logo zich handelsmerken of geregisteerde handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.

Om synchronisatie van DRM-beveiligde bestanden in WMP uit te schakelen (Digital Rights Management)

Klik bij het gebruik van Windows Media Player 9/10/11 op de tab TOOL OPTIONS MUSIC RECORD en deactiveer in Opnameinstellungen het involvakje voor RECORD PROTECTED MUSIC. Stel verwolgens de bestanden opnieuw samen.

Persoonlijk samengestelde WMA-bestanden worden op eigenverantwoordelijkheid gebruikt.

Voorzorgsmaatregelen bij het aanmaken van MP3/WMAbestanden

Bruikbare bemonsteringssnelheden en bitsnelheden

1. MP3: Bemonsteringssnelheid 8 kHz-48 kHz, Bitsnelheid 8 kbps-320 kbps/VBR
2. WMA: Bitsnelheid 8 kbps-320 kbps

Bestandsextensies

1. Voeg met behulp van enkele byte letters al-tijd een .MP3", .WMA" of .M4A"aar MP3 of WMA-bestandsextensie aan bestanden toe. Als u een bestandsextensie anders dan de gespecifieerde extensie toevoegt of als u bent vergeten een bestandsextensie toe te voegen, dan kan het bestand nicht worden afgespeeld.
2. Bestanden zonder MP3/WMA-gegevens worden nicht afgespeeld. De bestanden worden zonder geluid afgespeeld als u de bestanden zonder MP3/WMA-gegevens probeert af te spelen.

3. Als VBR-bestanden worden afgespeeld, kan de weergave van deafspeeltijd verschillen van deafspeellocatie.

4. Wonneer MP3/WMA-bestanden worden afgespeeld, za een geringe stilte:tussen de tonen waarneembaar zich.

Logisch formaat (Bestandssystem)

1. Selecteer "ISO9660 level 1, 2 of JOLIET of Romeo" of APPLE ISO als het formaat voor schrijfsoftware bij schrijven van MP3/WMAbestanden maar een CD-R disc of CD-RW disc. Normaal afspelen kan onmogelijk+zijn als de disc is opgenomen in een ander formaat.
2. De mapnaam en bestandsnaam{kunnen tijdens het afspelen van MP3/WMA als titel worden weergegeven. De titel要去 binnen de 64 enkele byte alfabetische letters en getallen vallen (inclusief de extensie).
3. Hecht geen naam aan een bestand binnen een map metdezelfde naam.

Mappenstructuur

Aantal bestanden of mappen

1. Er kunden per map 999 bestanden worden herkend. Er kunden tot 65535 bestanden worden afgespeeld.
2. Tracks worden afgespeeld in de volgorde waarin ze zijn opgenomen op de disc. (Tracks worden möglichn Niet altiijd afgespeeld in de volgorde zoals weergegeven op de PC.)
3. Er kan etwa ruis optreden afhankelijk van het type encodersoftware dat is gezruikt tijdens opname.

Stel het type af te spelen bestand in (multi-sessie functie)

• Standaardinstelling is "UIT".
• Selecteer UIT bij het afspelen van gemengde CD's en een sessie CD's.
• Selecteer AAN bij het afspelen van gegende, extra en multi-sessie CD's.

Discs met een map met meer dan 8 hierarchische niveaus können nicht worden afgespeeld.
Druk herhaaldelijk op de [ADJ]-knop totdat MULT in de display verschijnt. Draai verwolgens aan de [VOL/SEL]-knop om ON of OFF te selecteren.

Backup Uitwerp-functie

Enkel het indrukken van de [▲]-knop zorgt ervoor dat de disc worden uitgeworpen, zich als de voeding maar het toestel is uitgeschakeld.

1. Druk op de [OPEN]-knop om het FLIP-DOWN PANEL te openen.

Opmerking:

• Mocht het FLIP-DOWN PANEL Niet ver genoeg worden geopend, open het dan voorzichtig met uw hand.

• Druk op de [ ] -knop.Verwijder de disc nadat deze isuitgeworpen.

• Sluit het FLIP-DOWN PANEL.
• Druk op het midden van de DCP om af te sluiten.

Opmerkingen:

• Sluit altiijd het FLIP-DOWN PANEL zodra u de disc eruit heeft gehaald.
• Als u op een geforceerde wijze een CD in de laadsleuf staat voordat automatisch herladen start, kan dit de CD beschadigen.
• Als een cd (12 cm) 15 seconden in de uitgeworpen positie worden achtergelaten, worden de cd automatisch herladen (Automatisch herladen).

Naar een disc luisteren die al in het apparaat is geladen

Druk op de [SRC]-knop om de CD/MP3/WMA-modus te selecteren.

Als het toestel maar de CD/MP3/WMA-modus gaat, start afsplen automatisch.

Als er geen disc is geladen, verschijnt de aanduiding "NO DISC" in het titelschem.

Een CD laden

1. Druk op de [OPEN]-knop om maar CD SLOT anschter het FLIP-DOWN PANEL te gaan.
2. Plaats een CD in het midden van de CD SLOT met de labelzijde maar boven gericht. Na het laden worden de CD automatisch afgespeeld.

Opmerkingen:

• Plaats nooit vreemde voorwerpen in de CD SLOT.

• Als de CD Niet moeitelloos in de lade kan worden geplaatst, kan zich een andere CD in het mechanismisme bevinden of kan er onderhoud aan het toestel�in vereist.

• Discs zonder het dis of teken en CD-ROM's=kenneniet door dit toestel worden afgespeeld.

• Sommige CD's opgenomen in de CD-R/ CD-RW-modus können möglich nicht bruik-baar+zijn.

• Sluit het FLIP-DOWN PANEL.

• Druk op het midden van de DCP om af te sluiten.

WAARSCHUWING

Let op dat uw hand of vingers Niet bekneld raken tijdens het sluiten van het FLIP-DOWN PANEL.

Opmerkingen:

• Mocht het FLIP-DOWN PANEL Niet volledig geopend worden, open het dan voorzichtig met uw hand.
• Sluit na het laden van een CD.altijd het FLIP-DOWN PANEL.

Afspelen pauzeren

1. Druk op de [1/II]-knop om afspelen te pau-zeren.
   "PAUSE"verschijnt in het scherm.
2. Druk nogmaals op de [1/] -knop om het afspelen van de CD te hervatten.

CD titels weergeven

Dit toestel kan titelgegevens voor CD-tekst/ MP3/WMA discs en door gebruikers ingevoerde titels weergeven.

Het scherm wijzigt in de volgende volgorde, telkens wanner u op de [DISP]-knop drukt om het titelschemr te wijzigen.

CD-TEXT disc

User > Track > Disc/Artist > User...

MP3/WMA disc

• Als de CD in de speler geen CD-text CD is of als er geen gebruikerstitel is ingevoerd, verschijnt "NO TITLE" in het scherm.
• Als een MP3/WMA disc geen TAG heeft, verschijnt "NO TITLE" in het scherm.
• Alleen ASCIII-tekens können voor Tags worden weergegeven.

Een track selecteren

Track omhoog

1. Druk op de [▶]-knop om maar het begin van de volgende track te gaan.
2. Ledere keer als u op de [▶H]-knop drukt, verwolgt de track maar het begin van de vol-gende track.
3. Houd de [6]-knop ingedrukt om met +10 tracks door te gaan.

Track omlaag

1. Druk op de [K]-knop om terug te gaan waar het begin van de huidige track.
2. Druk tweemaal op de [1]-knop om terug te gaan maar het begin van de vorige track.
3. Houd de [5]-knop ingedrukt om met -10 tracks terug te gaan.

Snel vooruit/Snel achechteruit

Snel vooruit

Houd de [▶]-knop ingedrukt.

Snel achechteruit

Houd de [K]-knop ingedrukt.

• Voor MP3/WMA discs duurt het enigeijd voordat de start van het zoekenaar tracks en:tussen de tracks begint. Bovendien kan deafspeeltijd een marge of fouf bevatten.

Map selectoren

Deze functie maakt het möglichk een map met MP3/WMA-bestanden te selecteren en afspen te starten vanaf de eerste track in de map.

1. Druk op de [5]-of [6]-knop.
   Druk op de [6]-knop om maar de volgende map te gaan. Druk op de [5]-knop om়d veige map te gaan.
2. Druk op de [1-]- of [▶]-knop om een track te selecteren.

Bovenste functie

De bovenste functie reset de CD-speler maar de eerste track van de disc. Houd de [1]-knop ingedrukt (2 sec.) om de eerste track (track nr. 1) op de disc af te spelen.
* In geval van MP3/WMA worden de eerste track geseleeteerd van de huidige map die worden afgespeeld.

Andere diverse afspeelfuncties

Afspelen scanners

Deze functie bildet de mogelijkheid om de eerste 10 seconden van alle tracks op een disc op te sporen en af te spelen.

Druk op de [SCN]-knop om aftspelen scannenuit te voeren.

Afspelen herhalen

Deze functie niedt de mogelijkheid om de huidige track herhaaldelijk af te spelen of een track die momenteel worden afgespeeld in de MP3/WMA-map herhaaldelijk af te spelen.

1. Druk eenmaal of vaker op de [RPT]-knop totdat [RPT TRK] op het scherm verschijnt om herhaaldelijk afspelen uit te voeren.
2. Druk herhaaldelijk op de [RPT]-knop totdat [RPT FOLD] op het scherm verschijnt om herhaaldelijk afspelen van de map uit te voeren.
3. Druk herhaaldelijk op de [RPT]-knop totdat [RPT OFF] op het scherm verschijnt om herhaaldelijk afspelen te annuleren.

Willekeurig afspelen

Deze functie niedt de mogelijkheid om alle opgenomen tracks op een disc in willekeurige volgorde af te spelen.

Druk op de [RDM]-knop om willekeurig afspe-len uit te voeren.

USB Bedieningen

1. Open het kapje van de USB-aansluiting en steek een USB-apparaat in de USB-aansluiting.
   Wanner er een USB-apparaat worden aangesloten, worden de bestanden automatisch gelezen.
2. Om een USB-apparaat te verwijderen要去 een andere bronze selecteren, om zo schade aan het USB-apparaat te voorkomen. Selecteer verwolgens het apparaat, sluit het USB-apparaat af en sluit het kapje.

SD-kaart Bedieningen

1. Druk op de rechterbovenkant van het paneel om het paneel neer te klappen en plaats een SD/MMC-kaart in de betreffende sleuf. Het apparaat leest automatisch de bestanden.
2. Om de kaart te verwijderen要去 eerst een andere bron worden geselecteerd om schade aan de kaart te voorkomen. Druk verwolgens voorzichtig op de kaart en verwijdder de kaart nadat deze tevoorschijn is gekomen.

Opmerkingen:

USB-functions (type flashgeugen) voor het afspelen van MP3 muzzlek

1. Ondersteunde SD/MMC-kaarten
   Het is möglichd dat sommige SD/MMC-kaarteniet compatibel zich met de CZ309E
2. USB flashgeheugen 2 in 1 (SD/MMC) wordt ondersteund
3. USB-opslagapparaten geformatteerd met FAT12/16/32 worden door deze speler ondersteund. Er is geen ondersteuning voor het NTFS-formaat.
4. Bestandsnaam / Directorynaam / Tagnaam: 32 bytes

5. Tag (ID3 tag versie 2.0)

6. Titel / Artiest / Album: 32 bytes ondersteund

7. Multikaartlezers worden nicht understand

8. USB 1.1 ondersteund

USB 2.0 understeund

(USB 2.0 apparaten worden metdezelfde snelheid ondersteund als USB 1.1 apparaten)

Het is möglich dat sommige USB-apparaten nicht compatibel zich met de CZ309E.

1. De werkung van USB/SD is in het algemeen hetzelfde als de werkung van CD/MP3/WMA.

AUX Bedieningen

Druk op de SRC-knop op het paneel of afstandsbediening om AUX te selecteren.

AUX worden gebruikt voor het aansluiten van een externe audiospeler met een 3,5 mm stekker waar de audio-in aansluiting op het frontpaneel.

Bluetooth Bedieningen

Bluetooth biedt u de möglichkheid om uw ingebouwde audiosysteme van uw auto voor handsfree en draadloos telefoongebruik of het afspelen van muziek te gebruiken. Sommige Bluetooth mobiele telefoons zijn uitergerust met audio afspelen, terwijl sommige draagbare audiospelers Bluetooth ondersteunen. Dit systeme kan opgeslagen audiogeveens in een Bluetooth audiotoestel afspelen. Dankzij de Bluetooth-functie kan dit toestel contactenuit een telefoonboek ophalen, oproepen ontvangen, oproepen bellen, gemiste oproepen weergeven, inkomende oproepen, uitgaande oproepen en muziek afspelen.

Opmerkingen:

• Houd de Bluetooth handsfree microfoon Niet in de nabijheid van ventilatoren, uityaten van airconditioners, enz. Dit kan een defect veroorzaken.
• Blootstelling aan direct zonlicht of hogtemperaturen kan verrorming en verkleuringveroorzaken. Dit kan resulteren in een defect.
• Dit systeme werenkt nicht of werkt nicht maar behoren met sommige Bluetooth audiospelers.
• Clarion garandeert geen compatibiliteit met alle mobiele telefoons in combinatie met CZ309E.
• Afspelen audio worden op hetzelfde volumeniveau ingesteld als de instelling voor telefoonoproepen. Als er voor telefoonoproepen extreme volumeniveauaushoden gebruikt, kan dit möglichk problemen veroorzaken.

Handsfree Bedieningen

Pairing

1. Schakel de Bluetooth-functie van uw mobiele telefoon in.
2. Roep het Bluetooth setupmenu van uw mobiele telefoon op.
3. Zoek waar nieuwe Bluetooth apparaten.
4. Selecteer CZ309uit de pairinglijk op de mobiele telefoon.
5. Vul "0000" als wachtwoord in.

Verbinding verbeken

Druk langer dan 2 seconden op [SRC], indien u de verbinding met Bluetooth op de telegram wilt verbeken.

Opnieuw een verbinding make

Druk langer dan 2 seconden op de [SRC]-knop om handmatig opniewu verbinding te make.

Bellen

Oproep Direct Nummer

Druk op de [c] -knop om DIAL NUM te selec-teren.

1. Gebruik de nummertoetsen op de afstandsbediening of draai en druk op de [VOL/SEL]-knop om een telefoonnummer te selecteren.
2. Druk op [1 1] / [2 1] om de cijferposities te wijzigen.
3. Druk op de [ ]-knop om het ingevoerde nummer te resetten.
4. Druk op [c] om te bellen.

Bediening van het Bluetooth-menu

Druk op de [SRC]-knop om de bron maar "BT MUSIC" te wisselen.

Er zijn 4 manieren voor het makev van eenuitgaande oproep:

- Een nummer bellen

Dezelfde Working als "Oproep Direct Nummer".

- Bellen vanuit het Telefoonboek

U kunt maar een contactnaam in het telefoo-boek zoeken en dit contact bellen.

1. Druk op de [c]-knop om "TEL PBK" (telefoonboek van mobiele telefoon) of "SIM PBK" (telefoonboek van SIM-kaart) te selecteren.
2. Druk op de [VOL/SEL]-knop om maar het geselecteerde telefoonboek te.gaan.
3. Gebruik de [] / [] -knuppen op de afstandsbediening of draai aan de [VOL/SEL]-knop om door de contacten te bladeren.
4. Wanner de contactnaam worden weergegeven, druk op de [c] -knop om het mobiele nummer van het betreffende contact te bellen.
5. Druk op de [ ]-knop om de oproep te beëindigen.

Een oproep beantwoorden

1. U kunt een inkomende oproep beantwoorden door op de [C] -knop te drukken.

2. Druk op de [ ]-knop om een inkomende oproep te weigeren.

3. Gebeld/Gemist/Ontvangen Oproephistorie
   U(Intertucht)
   Kunt aan een oproep zoeken in de Gebeld/Gemist/Ontvangen Oproephistorie.

4. Druk op de [C] -knop om "DIALLED", "MISSED" of "RECEIVED" te selecteren.
5. Druk op de [VOL/SEL]-knop om maar de geselecteerde oproephistorie te gaan.
6. Gebruik de []/[] -knuppen op de afstandsbediening of draai aan de [VOL/SEL]-knop om door de contacten te bladeren.
7. Wanner de contactnaam worden weergegeven, druk op de [C]-knop om het mobiele nummer van het betreffende contact te bellen.
8. Druk op de [ ≧ ]-knop om de oproep te beëindigen.

Audio Streaming Bedieningen

Audio streaming is een techniek waarbij door middel van een stabile en ononderbroken stroom, audiogeveens worden overgebracht. Gebruikers kuren muziek van hun externe audiospeler maar hun autoradio draadloos overbrengen en via de luidsprekers van de auto maar de tracks luisteren. Neem contact op met uw dichtsbijzijdige Clarion-dealer voor meer informatie over de draadloze zender voor audio streaming.

WAARSCHUWING

Vermijd het bedieren van uw aangesloten mobiele telefoon tijdens audio streaming. Dit kan ruis of geluidsonderbrekingen tijdens het afspelen van muziek veroorzaken. Afhankelijk van uw mobiele telefoon kan audio streaming na een telefooononderbreking wel of Niet hervatten.

Het systeem keert alkijd terug maar de Radiomodus wonneer audio streaming worden afgebrozen.

Opmerking:

Lees het hoofdstuk "Pairing" aandachtig door, voordat u verder gaat.

Het Afspelen/Pauzeren van een track

1. Druk op de [1/▶II]-knop om het afspelen van audio te pauzeren.
2. Druk nogmaals op de [1/] -knop om het afspelen van audio te hervatten.

Een track selecteren

Track omhoog

1. Druk op de [▶]-knop om maar het begin van de volgende track te gaan.
2. Ledere keer bij het indrukken van de [ ] -knop, worden afspelen verwolgd maar de volgende track in de voorwaartserichting.

Track omlaag

1. Druk op de [K]-knop om maar het begin van de vorige track te gaan.
2. Ledere keer bij het indrukken van de [1]-knop, worden afspelen verwolgd maar de volgende track in dechterwaartserichting.

Opmerking:

De afspeelvolgorde is afhankelijk van de Bluetooth® audiospeler. Bij het indrukken van de [▶]-knop herstarten sommige A2DP-appeparaten vanaf de huidige track, afhankelijk van de afspeelduur.

Tijdens het aftspelen van muziek streaming, wordt "A2DP" in het scherm getoond. Informatie over tracks (bijv. de verstreken speeltijd, titel van het liedje, enz.) kan nicht op dit apparaat worden weergegeven. Wanner het A2DP-apparaat worden afgesloten, wordt "BT DISCONNECT" op het scherm gotoond en worden de hiervoor geselecteerde audiobron gekozen. Bij sommige Bluetooth® audiospellers kan het möglichelijk zijn dat aftspelen/pauze Niet met dit toestel is gesynchroniseerd. Zorg ervoor dat het externe apparaat en het hooftoestel in de BT MUSIC-modusdezelfde aftspelen/pauze status hebben.

Druk langer dan 2 seconden op de [VOL/ SEL]-knop om de beschikbare EQ-presents te selectoren. De eerste ker Drukken toont de huidige EQ. Nog langer drukken wijzigt EQ-presents in deze volgorde:

USER->DSP OFF->FLAT->POP->ROCK->CLASSIC

Druk op de [VOL/SEL]-knop om maar het menu voor audioinstellingen te gaan en selecteer USER-presets, inclusief:

BAS (bass) ->MID (middle) ->TRE (treble) ->BAL (balance) ->FAD (fader) -

BASS Q->LPF (low pass filter) ->MID Q->MPF (mid pass filter) ->HPF (high pass filter), draai aan de [VOL/SEL]-knop om een waarde te selecteren en druk om te bevestigen.

System Setup

Druk op de [ADJ]-knop om maar het SYS-TEEMMENU te gaan. Draai aan de [VOL/SEL]-knop om aan te passen en druk verzolgens op de [ADJ]-knop om de selectie te bevestigen en gaaar het volgende item in het menu.

TA VOL

Draai aan de knop om het TA-volume aan te passen.

Kloinstelling

Wanneer de tijd worden weergegeven, druk op [1] om maar de modus voor het instellen van de uren te gaan, druk op [2] om maar de modus voor het instellen van de minutes te gaan en draaiervoVGs aan de knop om de instellenen aan te passen.

ESP: 12/45

Timing elektronische schokbescherming: 12 sec. of 45 sec. voor CD/MP3.

ESP 12 sec.: Geselecteerd als CD-ESPijd 12 seconden en MP3-ESPijd >100 secon-den.

ESP 45 sec: Geselecteerd als CD-ESPijd 45 seconden en MP3-ESPijd >100 secon-den.

De ESP 12-modus bildt hogere audiokwalit. teit.

LOCAL/DX

Draai aan de knop om de lokale of verre modus voor radio-ontvangst te kiezen.

LOCAL: Alleen stations met een sterk signaal

worden ontvangen.

DX: Alle stations, inclusief de stations met een zwak signaal, worden ontvangen.

BEEP ON/OFF

Draai aan de knop om de knop voor de pieptoon in- of uit te schakelen.

STEREO/MONO

Draai aan de knop om FM stereo of mono ontvangst te kiezen.

AUTO:ON/OFF

AUTO ON: Het apparaat maakt automatisch verbinding met het LAST gebruike bluetooth-apparaat.

AUTO OFF: Het apparaat maakt geen automatische verbinding.

ROLL: ON/OFF

Voor trackinformatie langer dan het schermpaneel:

Als ROLL op ON staat, geeft de LCD ID3 TAG-informatie in cycli weeer, bijv.: TRACK ->FOLDER->FILE->ALBUM->TITLE ->ARTIST->TRACK->...

Als ROLL op OFF staat, geeft de LCD speciifieke ID3 TAG-informatie wee. De standard is TRACK, maar u kunt het wijzigen in een andere ID3 TAG, door op DISP te drukken.

MULT ON/OFF

Multi-Sessie aan/uit (Multi-sessie uit: gemengde CD, ONE sessie CD; Multi-sessie aan: Gemengd, Extra, multi-sessie CD)

Probleem	Oorzaak	Maatregel
Het apparaat kan nicht inschaken	Apparaatzekering doorgebrand.	Installer een neue zekering met de juiste sterkte.
	Zekering accu auto doorgebrand.	Installer een neue zekering met de juiste sterkte.
Het apparaat kan nicht inschaken Er gezeburt niets bij het indrukken van de knoppen. Weergave is nicht accuraat.	Onjuiste werkung.	Schakel de voeding uit en open het bedieningspaneel.Druk met een dun stokje op de resetknop.Opmerking: Schakel de accessoirestand uit, wanner de resetknop worden ingedrukt.** Als de resetknop worden ingedrukt, worden in het geheugen opgeslagen frequentlyes van radiostations, titels enz. verwijderd.
De afstandsbediening werkt nicht	Batterij leeg.	Verwissel de batterij.
	Batterij net goed geinstalleerd.	Installer de batterij op de juiste manier.
Geen/zachte audio-uitgang	Ongeschikte audio-uitgangaansluiting.	Controler de bedrading en corrigeer.
	Volume te laag ingesteld.	Verhoog het volumeniveau.
	Luidsprekers beschadigd.	Vervang de luidsprekers.
	Sterk vertekende volumebalans.	Pas de kanaalbalansaar de middenpositie aan.
	Luidsprekerbedrading maakt contact met een metalen deel van de auto.	Isoleer alle luidsprekerbedrangsverbindingen.
Slechte geluidskwaliteit of verrorming	Een nicht-standaard disc geleukt.	Gebruik een standard disc.
	De waarde van het luidsprekervermogen komt Niet overeen met het apparaat.	Vervang de luidsprekers.
	Verkeerde verbindingen.	Controler de bedrading en corrigeer.
	Luidspreker is kortgesloten.	Controler de bedrading en corrigeer.
Storing telefon dempen	MUTE draad is geaard.	Controler de "MUTE" bedrading en corrigeer.
Het apparaat reset zichelf wonneer de motor is uitgeschakeld	Onjuiste verbinding:tussen ACC en BATT.	Controler de bedrading en corrigeer.

USB-apparaten

Probleem	Oorzaak	Maatregel
USB-apparaat kan Niet worden geplaatst.	Het USB-apparaat is in de verkeerde richting geplaatst.	Keer de verbindingsrichting van het USB-apparaat en probeer het opnieuw.
	De USB-stekker is kapot.	Vervang door een{nieuw USB-apparaat.
USB-apparaat worden Niet herkend.	Het USB-apparaat is beschadigd.	Koppel het USB-apparaat los en sluit het opnieuw aan. Probeer, als het apparaat nog steeds nicht worden herkend, het USB-apparaat door een andere te verrangen.
	De stekkers zijn los.
Geen geluid hoorbaar bij het weergeven van “No File”.	Er is geen MP3/WMA-bestand op het USB-apparaat opgeslagen.	Bewaar deze bestanden op de juiste manier op het USB-apparaat.
Geluid slaat over of is lawaaierig.	MP3/WMA-bestanden+zijn Niet goed gecodeerd.	Gebruik MP3/WMA-bestanden die goed+zijn gecodeerd.

7. SPECIFICATIONS

FM Tuner

Frequentiebereik: 87,5-108,0 MHz (Europa)

Bruikbare gevoeligheid: 8 dBμ

Frequentierespons: 30 Hz-15 kHz

Afzonderlijke stereo: 30 dB (1kHz)

Signaal/ruisverholding: >55 dB

AM Tuner

Frequeniebereik: 531-1602 kHz

Bruikbare gevoeligheid (S / N = 20dB) : 30dB

CD

Systeem: Digital Compact Disc audiosystem

Frequentierespons: 20 Hz-20 kHz

Signaal/ruisverholding: >75 dB

Totale harmonische verrorming: minder dan 0,1% (1 kHz)

Afzonderlijk kanaal: >60 dB

MP3/WMA-modus

MP3 bemonsteringssnelheid: 8 kHz to 48 kHz

MP3 bitsnelheid: 8 kbps tot 320 kbps / VBR

WMA bitsnelheid: 8 kbps tot 320 kbps

Logisch formaat: ISO9660 level 1.2

Joliet of Romeo bestandssysteme

USB

Specificatie: USB 1.0/2.0

Afspeelbaar audioformaat:

MP3 (.mp3): MPEG 1/2/Audio Layer-3

WMA (.wma):Versie 7/8/9.1/9.2

Bluetooth

Specificatie:BluetoothVersie2.0

Profiel:HFP (Hands-Free Profile)

OPP (Object Push Profile)

Versturen/Ontvangen Gevoeligheid: Klasse 2

Audiosterker

Maximaaluitgangsvermogen:

160W (4× 40W)

Uitgangsvermogen:

4× 22W (DIN 45324, +B = 14,4V)

Luidsprekerimpedantie: 4 Ω (4 tot 8 Ω toelaatbaar)

Ingang

Gevoeligheid audio-ingang:

Hoog: 0,65 V (bij 2 Vuitgang)

Midden: 1,3 V (bij 2 Vuitgang)

Laag: 2,0 V (bij 2 Vuitgang)

(ingangimpedantie 10k of hoger)

Aux-in niveau: ≥ 500mV

Algemeen

Voltage voedingsbron:

14,4 VDC (10,8 tot 15,6 V toelaatbaar), nega-tive massa

Pre-Amp uitgangvoltage:

2,0 V (CD-weergave: 1 kHz, 0 dB, 10 kΩ laden)

Zekering: 15 A

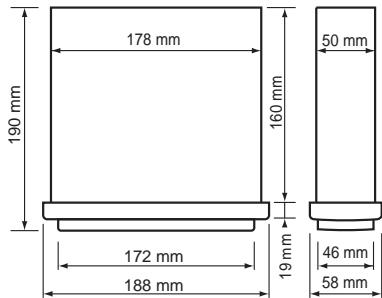

Afmetingen van het hoofdtoestel:

188mm breed × 58mm hoog × 190mm diep

Gewicht van het hoofdtoestel: 1,42 kg

Afmetingen van de afstandsbediening:

52,5 mm breed × 7,8 mm hoog × 115,5 mm diep

Gewicht van de afstandsbediening:

36 g (inclusiefbatterij)

Opmerkingen:

• Specificities conform JEITA-standardarden.
• Specificaties en ontwerp zijn onderhevig aan wijzigingenzondervoorafgaande kennisgeving voor verdereverbetering.

8. INSTALLATIE-/BEDRADINGSGIDS

INHOU

1) VOOR HET STARTEN 23
2) INHOUD PAKKET 23
3) ALGEMENE WAARSCHUWINGEN 23
4) WAARSCHUWINGEN BETREFFENDE INSTALLATIE. 24
5) HET BRONAPPARAAT INSTALLEREN 24
6) HET BRONAPPARAAT VERWIJDEREN 26
7) BEDRADING EN VERBINDINGEN 27
(8) DE ACCESSOIRES AANSLUITEN 28

1) Voor het starten

1. Deze set is uitsluitend voor gebruik in auto's met een 12V stroomvoorziening met een negatieve massa.
2. Lees deze instructies aandachtig door.
3. Zorg ervoor dat de accu “-”aansluiting voor het starten is ontkoppeld. Dit is om kortsluitingijdens installment te voorkomen. (Figuur 1)

Figuur 1

2) Inhoud Pakket

Bronapparaat 1
Frontpaneel. 1
Snijplaat 1
Gebruikershandleiding. 1
Schroeven M5 x 6 mm. 4
L-sleutel 2
Rubberen kussen. 1
Kabelaansluting 1
Afstandsbediening (met batterij) 1
DCP-bewaardoos 1
Microfoon 1

3) Algemene Waarschuwingen

1. Maak de behuizing van het hooftoestel Niet open. Er zitten geen onderdelen in de behuizing die door de gebruiker kutnen worden onderhonden. Raadpleeg uw dealer of een geautoriseerd Clarion-servicecentrum als u tijdens installmentieets in het apparaat waar vallen.

2. Gebruik een zachte, droge doeok om de behuizing te reinigen. Gebruik nooit een ruwe doeok, thinner, benzine, alcohol, enz. Breng voor sterke verruiing een beetje koud of warm water op een zachte doeok aan en verwijder het vuil voorzichtig.

4) Waarschuwingen bij het Installereren

1. Maak, voordat u begint, alle benodigde onderdelen gereed voor installmentie van het bronnapparaat.
2. Installee het apparaat binnen 30^ van het horizontale vlak. (Figuur 2)
3. Indien er werk aan de carrosserie van de auto moet worden verricht, Zoals het boren van gaten, raadpleeg vooraf uw autodealer.

Figuur 2

1. Gebruik de meegeleverde installmentischroeven. Het gebruik van andere schroeven kan schade veroorzaken. (Figuur 3)

Figuur 3

5) Het Installereren van het Bronapparaat

1. Plaats de montagebeugel in het instrumentenpaneel met behulp van een schroevendraaier en buig iedere stopper van de universele montagebeugel waar binnen en zet de stopper verwolgens vast.
2. Bedraad zoals weergegeven in Sectie 7.
3. Plaats het bronnapparaat in de montagebeugel totdat deze vergrendelt.
4. Let op de boven- en onderkant van het buitenste wapenschild en monteer het zo dat alle haken zijn vergrendeld.

Opmerkingen:

1. Een aantal automodellen vereisen speciale montagekits voor juiste installmentie. Raadpleeg uw Clarion-dealer voor bijzonderheden.
2. Zet de Voorste stopper stevig vast om te voorkomen dat het bronnapparaat losraakt.

- Openingsafmetingen console

Opmerkingen over het installereren

1. Zorg voor installmentie dat de juiste verbindingen zijn geleid en het apparaat normal werkt. Een ongeschikte verbinding kan resulteren in schade aan het apparaat.
2. Gebruik alleen accessoires die ontworpen en gefabriciezerd zich voor dit apparaat. Andere Niet geauthoriseerde accessoires+kennen resulteren in schade aan het apparaat.
3. Maak voor installmentie alle voedingskabels vast.
4. Installeer het apparaat Niet in de nabijheid van warmtebronnen om schade aan de elektrische componenten zoals het laserhoofd te voorkomen.
5. Installeer het apparaat horizontaal. Als het apparaat meer dan 30 graden van het horizontale vlak worden geinstalleerd, kan dit resulteren in slechte prestaties.

6. Sluit, om elektrische vonden te voorkomen, eerst de positieve pool en dan de negatieve pool aan.

7. Blokkeer NIET de ventilatoropening in de apparaatbehuizing. Dit kan het goed afvoeren van de warmte tegengaan en kan resulteren in schade aan het apparaat.

Installatie apparaat

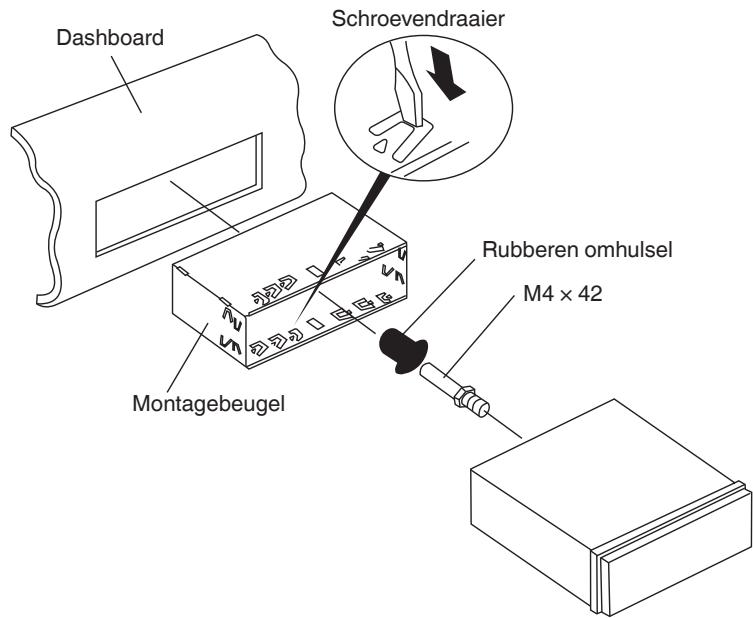

Methode A

1. Plaats de montagebeugel in het dashboard, kies de geschikte montagetabs die overeenkomen met de breedte van het gat en buig de montagetabs met een schroevendraaier maar buiten om de montagebeugel op z'n plaats te monteren.
2. Schroef de M4 × 42 stopper in het gat aan de achterkant van het apparaat en trek een rubberen omhulsel over de schroef. (zie onderstaande afbeelding)
3. Schuif het apparaat in de beugel totdat u een klikkend geluid hoor.

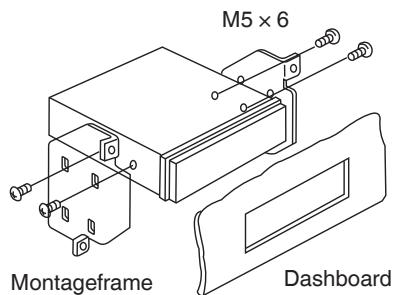

Methode B

1. Plaats dit apparaatrechtstreeks in de opening van het dashboard.
2. Plaats M5 × 6 cilindrische schroeven door de gaten van het montageframe in de ga- ten van het bronapparaat en kaak de schroeven aan beiden zijden vast.

Installatie Afstelring

Bevestig de afsteling rondon het frontpaneel.

6) Het Bronapparaat verwijderen

De afstelring demonteren

1. Druk de afstelingaar boven en trek het bovenste gedeelte eruit.

1. Druk de afsteling waar beneden en trek het onderste gedeelte eruit.

Demonteer het apparatusat

1. Schakel de voeding UIT.
2. Verwijder het paneel.
3. Verwijder de afstelring.
4. Plaats de verwijderingseutels totdat\ deze vergrendelen en trek het apparaat erervolgensuit.

1. Ontkoppel alle kabels.

Achterzijde Achterzijde line out L line out R

Achterzijde Achterzijde line out L line out R

Achterzijde Achterzijde line out L line out R

Locatie	Functie
	Connector A	Connector B
1		Achterzijde rechts (+) / Paars
2		Achterzijde rechts (-) / Paars met Zwarte Strep
3		Voorzijde rechts (+) / Grijs
4	Batterij 12V (+) / Geel	Voorzijde rechts (-) / Grijs met Zwarte Strep
5	ANT/AMP-besturing / Blauw	Voorzijde links (+) / Wit
6	Verlichting/Oranje met Witte Strep	Voorzijde links (-) / Wit met Zwarte Strep
7	ACC+ / Rood	Achterzijde links (+) / Groen
8	Massa / Zwart	Achterzijde links (-) / Groen met Zwarte Strep

8) De accessoires aansluiten

Aansluiten op een externe versterker

Een externe versterker kan via de 2-kanaals RCA-uitgangsaansluitingen worden aangesloten.

Zorg ervoor dat de aansluitingen nicht geaard of kortgesloten zijn om schade aan het apparaat te voorkomen.

Contedio

1.CARACTERISTicas 2
2. PRECAUCIONES 3

Conformiteitsverklaring

Clarion verkaart dat het model CZ309E in overeenstemming is met de essentiele eisen en andere relevante voorschriften van de bepalingen van Richtlij 1999/5/EC.

Espanol:
