GEBRUIKSAANWIJZING UC3030A MAKITA

NEDERLANDS Hartelijk dank voor uw vertrouwen in ons product Gefeliciteerd met uw nieuwe elektische kettingzaag van MAKITA. Wi zin ervan ovenuigd dat u tevreden zu zin met dit modeme gereedschap. Elektische ketingzagen van MAKITA worden gekenmerkt door hun robuuste, zeer efficiénte motors en hun hoge Kettingsnelheïd waardoor een uitstekende zaagefficiéntie wordt verkregen. Ze zin uitgerust met talrike, uiterst moderne veiligheidsfuncties, zin licht van gewicht, zijn handig in het gebruik, en kunnen onmiddelljk aan het werk worden gezet overal waar elektrciteit aanwezig is. Om een optimale werking en optimale prestaties van uw elektrische ketingzaag te garanderen, en om uw persoonlijke veiligheid te garanderen, verzoeken wij u het saanwijzing aandachtig door voordat u de elektrische kettingzaag voor het eerst in gebruik neemt en hou u te allen tijde aan de veiligheidsinstructies. Als u dit toch doet, kan dit leiden tot ernstig letsel van de gebruiker en/of omstanders. Symbolen Op de kettingzaag en in de gebruiksaanwizing vindt u de volgende symbolen: Lees de gebruiksaanwijzing en volg de waarschuwingen en veiligheidsvoorzorgsmaatregelen op! Besteed bijzondere zorg en aandacht! Draag een veiligheidshelm, gezichts- en gehoorbescherming! Trek de stekker van het netsnoer uit het stopcontact! Trek de stekker van het netsnoer uit het stopcontact als het netsnoer beschadigd is! Kettingrem losgezet Kettingrem in werking Terugslag! Verboden! Maximaal toegestane zaaglengte Draag veiligheidshandschoenen! Bescherm tegen vocht! Draairichting van de ketting Dubbel geïsoleerd Zaagkettingolie EHBO Recycien CE-symbool Denk aan ons milieut Elektrische apparaten mogen niet bij het gewone huisvuil! Mocht het apparaat niet meer kunnen worden gebruikt, vraag de bevoegde afvaldienst dan naar de noodzakelike maatregelen voor de verwijdering. Om te voorkomen dat anderen door een defect apparaat in gevaar worden gebracht, dient u het aansluitsnoer dicht tegen het apparaat af te snijden. LET OP! Alvorens het aansluitsnoer door te snijden, de stekker uittrekken! Er bestaat levensgevaar door een elektrische schok!

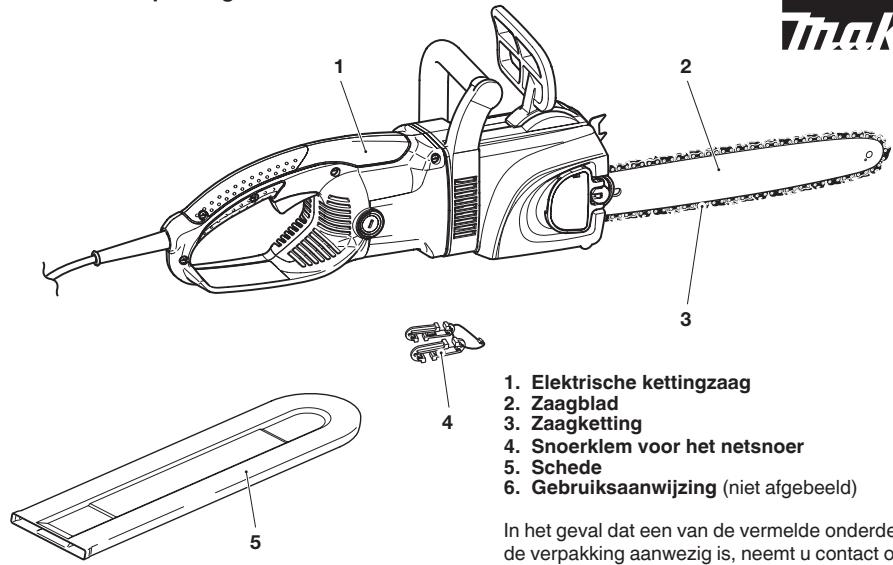

Inhoud van de verpakking

4. Snoerklem voor het netsnoer

6. Gebruiksaanwijzing (niet afgebeeld)

In het geval dat een van de vermelde onderdelen niet in de verpakking aanwezig is, neemt u contact op met uw verkoper. EU-Verklaring van Conformiteit Wij, Makita Corporation, als de verantwoordelike fabrikant, verklaren dat de volgende Makita- machine(s): Aanduiding van de machine: Ketingzaag Modeinr/Type: UC3030A, UC3530À, UC4030A, UCA4530A, UC3530AP en UC4030AP in serie zijn geproduceerd en Voldoen aan de volgende Europese richtiijnen: 2000/14/EC en 98/37/EC tot en met 28 december 2009 en daarna aan 2006/42/EC vanaf 29 december En zijn gefabriceerd in overeenstemming met de volgende normen of genormaliseerde documenten: EN60745 De technische documentatie wordt bewaard door onze erkende vertegenwoordiger in Europa, te weten: Makita International Europe Ltd., Michigan Drive, Tongwell, Milton Keynes, MK15 8JD, Engeland De conformiteitsbeoordelingsprocedure vereist door Richtiin 2000/14/EC was is Overeenstemming met annex V. Gemeten geluidsvermogenniveau: 101,8 dB Gegarandeerd geluidsvermogenniveau: 103 dB 30 januari 2009

Tomoyasu Kato Directeur Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi, JAPAN Gebruiksdoeleinden Elektrische kettingzaag Deze elektrische kettingzaag mag uitsluitend gebruikt worden voor het agen van hout. Hi is bedoeld voor onregelmatig gebruik bij het zagen van dun hout, onderhouden van fruitbomen, omzagen van bomen, afzagen van takken, en op lengte zagen. Personen die de kettingzaag niet mogen gebruiken De ketingzaag mag niet worden gebruikt door personen die niet bekend zijn met deze gebruiksaanwizing, kinderen, jongeren en iedereen die onder invioed is van alcohol, drugs of medicinen. Veiligheidswaarschuwingen specifiek voor kettingzagen: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem veiligheidsvoorschriften van de kettingzaag al strikt in acht. Bij onveilig of verkeerd gebruik van het gereedschap, bestaat de kans op ernstig per- soonlijk letsel. Houd alle lichaamsdelen uit de buurt van de zaagketting terwijl de kettingzaag in bedriff is. Alvorens de kettingzaag te starten, controleert u dat de zaagketting niet raakt. In slechts een kort moment van onoplettendheid tijdens het gebruik van de kettingzaag kan uw kleding of lichaam in aanraking komen met de zaagketing.

2. Houd de kettingzaag altijd vast met uw

rechterhand aan de achterhandgreep en uw linkerhand aan de voorhandgreep. Houd de kettingzaag nooit vast met uw handen verwisseld, omdat dan de kans op persoonlik letsel groter is.

3. Draag een veiligheidsbril en

gehoorbescherming. Verdere veiligheidsmiddelen voor hoofd, handen, benen en voeten worden aanbevolen. Afdoende beschermende kleding verkleint de kans op

persoonlik letsel als gevolg van rondvliegend aival of het per ongeluk aanraken van de zaagketing.

4. Werk niet met de kettingzaag in een boom. Het

gebruik van de kettingzaag terwi] u in een boom zit, vergroot de kans op persoonlijk letsel. . Zorg altijd voor een stevige stand en bedien de kettingzaag alleen terwijl u op een vaste, stabiele en horizontale ondergrond staat. Een gladde of instabiele ondergrond, zoals een ladder, kan leiden tot verlies van evenwicht of controle over de kettingzaag.

6. Bij het afzagen van een tak die onder spanning

staat, let u goed op eventuele terugslag. Wanneer de spanning in de houtvezels vrij komt, kan de onder spanning staande tak de gebruiker een ‘ik geven of ertoe leiden dat hi/zij de controle over de kettingzaag verliest.

7. Wees uiterst voorzichtig bij het zagen van

struiken en jonge boompjes. Het dunne material kan zich vasthaken aan de zaagketting en naar u toe geslingerd worden of u uit balans brengen.

8. Draag de kettingzaag aan de voorhandgreep

terwill deze uitgeschakeld is en van uw lichaam af gekeerd is. Bij het transporteren of opbergen van de zaagketting moet altijd de schede om het zaagblad worden gedaan. Een juiste behandeling van de kettingzaag verkleint de kans op het per ongeluk aanraken van de bewegende zaagketting.

9. Volg de instructies voor het smeren,

kettingspannen, en verwisselen van accessoires. Een verkeerd gespannen of gesmeerde ketting kan breken of verhoogt de kans op terugslag. 10.Houd de handgrepen droog, schoon en vrij van en vetten. Met vet of olie bevuilde handgrepen ziin glad en leiden tot verlies van controle over de kettingzaag. 11.Zaag uitsluitend hout. Gebruik de kettingzaag niet voor doeleinden waarvoor deze niet bedoeld is. Bijvoorbeeld: gebruik de kettingzaag niet om kunststof, steen of bouwmaterialen anders dan hout te zagen. Het gebruik van de kettingzaag bij andere werkzaamheden dan waarvoor deze bedoeld is, kan leiden tot gevaarlijke situaties. 12.0orzaken van terugslag en wat de gebruiker hieraan kan doen: Terugslag kan zich voordoen wanneer de neus of voorrand van het zaagblad een voonwerp raakt of wanneer het hout zich sluit en de zaagketting in de zaagsnede vastklemt. Zagen met alleen de punt van het zaagblad kan een plotselinge, omgekeerde reactie veroorzaken waardoor het Zaagblad omhoog geworpen wordt in de richting van de gebruiker. Het beknellen van de zaagketting langs de bovenrand van het zaagblad kan het zaagblad snel terugwerpen in de richting van de gebruiker. Deze beide reacties kunnen ertoe leiden dat u de controle over de kettingzaag verliest waardoor ernstig persoonljk letsel kan ontstaan. Wees niet afhankelik van alleen de veiligheidsvoorzieningen ingebouwd in uw kettingzaag. Als gebruiker van de kettingzaag moet u meerdere stappen ondernemen om ervoor te zorgen dat uw zaagwerkzaamheden zonder ongelukken of letsel verlopen. Terugslag is het gevolg van misbruik van het gereedschap en/of onjuiste gebruiksprocedures of -omstandigheden, en kan worden voorkomen door goede

voorzorgsmaatregelen te treffen, zoals hieronder vermeld: - Houd de kettingzaag stevig vast, met de duimen en vingers rondom de handgrepen van de kettingzaag, met beide handen en positioneer uw lichaam en armen zodanig dat u een eventuele terugslag kan opvangen. De kracht van een terugslag kan worden opgevangen door de gebruiker mits de juiste voorzorgsmaatregelen getroffen worden. Laat de kettingzaag nooit los. - Reik niet te ver en zaag nooit boven schouderhoogte. Dit helpt te voorkomen dat de punt van het zaagblad per ongeluk iets raakt en biedt een betere controle van de kettingzaag in onverwachite situaties. Gebruik bij het vervangen van het zaagblad of de zaagketting uitsluitend onderdelen die zijn opgegeven door de fabrikant. Vervanging door een verkeerd zaagblad of zaagketting kan ertoe leiden dat de zaagketting breekt envoi terugslaat. Volg de instructies van de fabrikant over het slijpen en onderhouden van de zaagketting. Het verlagen van de hoogte van de dieptevoeler kan leiden tot toegenomen terugslag. Veiligheidsvoorzorgsmaatregelen Algemene voorzorgsmaatregelen (zie afb. 1) Om een juiste bediening te garanderen, moet de gebruiker deze gebruiksaanwijzing lezen om zichzelf bekend te maken met de eigenschappen van de elektrische kettingzaag. Gebruikers die onvoldoende geïnformeerd zijn, lopen de kans zichzelf en anderen in gevaar te brengen als gevolg van onjuist omgaan met het gereedschap. Wij adviseren u de elektrische kettingzaag alleen uit te lenen aan mensen waarvan u weet dat ze ervaren zijn in het gebruik van een elektrische kettingzaag. Geef altjd de gebruiksaanwijzing mee. Allereerst dienen gebruikers de dealer te vragen om basisinstructies om zichzelf bekend te maken met de kenmerken van het motoraangedreven zagen. Maak uzelf bekend met het gebruik van een elektrische kettingzaag door stukken af te zagen van een stam op een zaagbok. Laat geen kinderen of jonge mensen die jonger zijn dan 18 jaar met de elektrische kettingzaag werken. Jongeren die ouder zijn dan 16 jaar mogen echter de elektrische ketingzaag gebruiken om te oefenen, maar alleen onder toezicht van een gekwaliiceerde begeleider. Gebruik een elektrische ketingzaag altijd met de hoogst mogelike zorg en aandacht. Bedien de elektrische kettingzaag alleen wanneer u in goede fysieke toestand verkeert. Werk altijd rustig en voorzichtig. De gebruiker is aansprakelik ten opzichte van anderen. Gebruik de elektrische kettingzaag nooit nadat u alcohol, drugs of medicijnen hebt gebruikt. (zie afb. 2) Persoonlijke-veiligheidsuitrusting - Om letsels aan hoofd, ogen, handen of voeten te voorkomen en om uw gehoor te beschermen, moet de volgende veiligheidsuitrusting worden gebruikt tijdens het gebruik van de elektrische Kettingzaag.

- Het type kleding moet geschiktzin, d.wz. deze moet nauwsluitend zin zonder u te hinderen. Draag geen juwelen of kleding die in de struiken kunnen verstrikt raken. - U moet de veiligheidshelm (1) regelmatig controleren op beschadigingen en deze na uiterijk 5 jaar vervangen. Gebruik uitsluitend goedgekeurde veiligheidshelmen. Als u lang haar hebt, gebruikt u een haamelje. (zie afb. 3) Het spatscherm (2) van de veiligheidshelm (of de veiligheidsbri) beschermt u tegen zaagsel en houtsnippers. Draag tijdens het gebruik van de elektrische kettingzaag altid een veiligheidsbril of een spatscherm om oogletsel te voorkomen. - Draag geschikte geluidsbeschermingsmiddelen {oorbeschermers (3), oordopies, enz. Octaafbandanalyse op verzoek beschikbaar. De veiligheidsoverall (4) bestaat uit een nylonstructuur van 22 lagen en beschermt u teen sneden. Wij adviseren u deze te gebruiken. Drag tidens het gebruik van de elektrische ketingzaag in ieder geval een lange broek gemaakt van een stevig material. (zie afb. 4) Veiligheidshandschoenen (5) gemaakt van ik leer maken deel uit van de voorgeschreven uitrusting en moeten altjd worden gedragen tidens het gebruik van de elektrische kettingzaag. - Tijdens het gebruik van de elektrische kettingzaag moet u altid veiligheidsschoenen (6) met antislipzolen, stalen neus en enkelbescherming dragen. Veiligheidsschoenen die zijn voorzien van een beschermende laag bieden bescherming tegen sneden en zorgen ervoor dat u stevige staat. In gebruik nemen Gebruik de elektrische kettingzaag niet in de regen of in een natte of vochtige omgeving aangezien de motor niet waterdicht is. (zie afb. 5) - Als de elektrische kettingzaag vochtig is, mag deze niet worden gebruikt. Vermijd fysiek contact met geaarde opperviakken. Gebruik de elektrische ketingzaag niet in de buurt van een ontbrandbaar gas of stof. Ontploffingsgevaar. Houd het netsnoer altid achter de gebruiker. Let erop dat het netsnoer niet bekneld raakt of wordt ingesneden door voorwerpen met scherpe randen. Geleid het netsnoer zodanig dat niemand in gevaar wordt gebracht. Steek de stekker van het netsnoer alleen in een geaarde stopcontact dat door een installateur is aangelegd. Controleer of de netspanning van het stopcontact overeenkomt met de bedrijfsspanning aangegeven op het typeplaalje. Reservezekering van 16 À. Als de kettingzaag buitenshuis gebruikt gaat worden, sluit u deze aan op een gezekerde Stroomonderbreker met een uitschakelstroomsterkte van 30 mA. - Let op de diameter van de stroomdraadkemen in het verlengsnoer. AIS u een snoerhaspel gebruikt, moet het snoer volledig worden afgerold. Gebruik uitsluitend verlengsnoeren die voldoen aan de specificaties in de “Technische gegevens”. Als de kettingzaag buitenshuis gebruikt gaat worden, controleert u of het verlengsnoer goedgekeurd is voor dergelik gebruik Alvorens met de werkzaamheden te beginnen moet de elektrische kettingzaag worden gecontroleerd op een perfecte werking en bedrijfsveiligheid overeenkomstig de voorschriften. Controleer met name of de kettingrem goed werkt, het zaagblad correct is bevestigd, de zaagketting goed is geslepen en gespannen, de kettingwielbeschermer stevig is bevestigd, de aan/uit-schakelaar eenvoudig kan worden bediend, de vergrendelknop goed werkt, het netsnoer en de stekker in goede staat verkeren, en de handgrepen schoon en droog zijn. - Neem de elektrische kettingzaag alleen in gebruik als deze volledig in elkaar gezet is. Gebruik de elektrische kettingzaag nooit wanneer deze niet volledig in elkaar gezet is. Verwijder het stelgereedschap alvorens de kettingzaag in te schakelen. Gebruik tjdens het werken met de kettingzaag alle veiligheidsvoorzieningen en de beschermkap die bij de kettingzaag werden geleverd. = Zorg ervoor dat geen kinderen of andere personen Zich binnen het werkgebied bevinden. Let ook of er geen dieren in de werkomgeving zin. (zie afb. 6) Gontroleer voordat u de elektrische kettingzaag inschakelt of u stevig staat. - Wanneer u de elektrische kettingzaag inschakelt, moet u deze met twee handen vasthouden. Houd de achterhandgreep vast met uw rechterhand en de beugelhandgreep met uw linkerhand. Houd de handgrepen stevig vast met uw duim in tegenovergestelde richting van uw vingers. De zaagblad en de zaagketing mosten van uw lichaam af wijzen. (zie afb. 7) Schakel de kettingzaag alleen in op de manier beschreven in deze gebruiksaanwizing. Overbelast de kettingzaag niet. De kettingzaag werkt beter en veiliger wanneer u deze gebruikt binnen het prestatiebereik waarvoor hi is ontworpen. Schakel de elektrische kettingzaag onmiddellik uit wanneer u een verandering in het gedrag ervan opmerkt. LET OP: Nadat u de aan/uit-schakelaar hebt losgelaten, blijft de zaagketting nog een korte tijd doordraaien (uitlopen). - Bescherm het netsnoer tegen hitte, olie en scherpe randen. - Geleid het netsnoer zodanig dat dit tijdens het zagen niet verstrikt kan raken in taken of andere voonwerpen. Als het netsnoer beschadigd raakt of er sneden in komen, trekt u onmiddelljk de stekker van het netsnoer uit het stopcontact. (zie afb. 8) - Als de kettingzaag of het zaagblad in aanraking komt met stenen, spijkers of andere harde voonwerpen, trekt u de stekker van het netsnoer uit het stopcontact en controleert u onmiddelljk de ketingzaag en het zaagblad. - Trek de stekker van het netsnoer uit het stopcontact voordat u de kettingspanning controleert, de zaagketting spant, de zaagketting vervangt of problemen verhelpt. (zie afb. 9) + defect van het gereedschap + onderhouden + oli bivullen + zaagketting slijpen + stoppen + vervoeren + uitschakelen

+ Wanneer u met het werk stopt of de elektrische Ketingzaag achterlaat, schakelt u de ketingzaag uit en trekt u de stekker van het netsnoer uit het stopcontact. Leg de elektrische ketingzaag op een veilige plaats zodat deze geen gevaar voor anderen oplevent. Trek de stekker van het netsnoer uit het stopcontact voordat u olie bijvul in de olietank. Roken en open vuur zijn verboden. = Voorkom dat huid of ogen in aanraking komen met minerale-olieproducten. Draag altjd velligheidshandschoenen wanneer u olie bijvuit in de olietank. - Let erop dat zaagkettngolie niet in de grond komt {milieuverontreiniging). Werk op een geschikte ondergrond. - Als ol is gemorst, maakt u de elektrische ketingzaag onmiddeliik schoon. Gedrag tijdens het werk/werkwize - Werk niet alleen. Er moet iemand in de buurt zijn in geval van nood (binnen gehoorafstand). - Houd tijdens het zagen de elektrische Kettingzaag altjd met twee handen vast. Op deze manier kunt u de kettingzaag vellig geleiden. - Gebruik de elektrische kettingzaag alleen wanneer u goed licht en zicht hebt. Wees bedacht op gladde of natte plaatsen en op ijs en sneeuw (kans op uitgliden). De kans op uitglden is bijzonder hoog tijdens het werken op recent ontbast hout (schors). = Werk nooit op een instabiele ondergrond. Zorg ervoor dat zich in het werkgebied geen obstakels bevinden kans op struikelen). Zorg er altjd voor dat u stevig staat. + Zaag nooi boven schouderhoogte. + Zaag nooit terwi]l u op een ladder staat. (zie afb. 10) - Kim nooît in een boom om daar te zagen met de elektrische kettingzaag. - Buig nooit ver voorover om te zagen. - Geleid de elektrische kettingzaag zodanig dat geen enkel deel van uw lichaam in de bewegingslin in de lengterichting van de kettingzaag valt. (zie afb. 11) - Gebruik de elektrische ketingzaag uitsluitend voor het zagen van hout. - Zorg ervoor dat de zaagketting de grond niet raakt terwijl deze draait. Als u hout zaag dat rechtstreeks op de grond ligt, draaît u het om voordat u de zaagsnede afmaakt zodat u niet in de grond zaagt. - Verwijder vreemde voorwerpen, zoals zand, stenen, spikers, draad, enz., uit het gebied waarin wordt gezaagd. Dergelike voorwerpen kunnen het zaagblad beschadigen en gevaarlike terugslag veroorzaken. - Gebruik bij het zagen van reeds gezaagd hout of dunne takken een veilige ondersteuning {zaagschraag, 12). Gebruik bi het zagen van reeds gezaagd hout of dunne taken een stabiele ondersteuning (zaagbok, 12). Zaag nooit opgestapeld hout. Laat niet een andere persoon het hout vasthouden, en zet niet uw voet ertegen! = Zorg ervoor dat rond hout vastigt. - Bi het werken op een helling, moet u altijd heuvelopwaarts werken. j het afkorten moet de getande beugel (Z, zie afb. 12) tegen het hout dat u wilt zagen worden gedrukt. Alvorens hout af te korten, moet de getande beugel Stevig tegen het hout worden gezet. Alleen dan kan het hout worden gezaagd met draaiende

zaagketting. Hierbij wordt de elektrische kettingzaag aan de achterhandgreep opgetild en gericht met de beugelhandgreep. De getande beugel dient als middelpunt van de cirkelbeweging. Ga verder door de beugelhandgreep licht omlaag te drukken en tegelikertijd de elektrische kettingzaag naar achteren te trekken. Zet de getande beugel iets lager tegen het hout aan en til de achterhandgreep opnieuw op. De zaagketting moet draaien wanneer u de elektrische ketlingzaag uit het hout haalt. Als u meerdere zaagsneden gaat maken, moet de elektrische ketingzaag tussen de zaagsneden worden uitgeschakeld. Als het hout moet worden doorboord voor het zagen, of als een zaagsnede in de lengterichting moet worden gemaakt, adviseren wij u met klem deze werkzaamheden te laten uitvoeren door een special opgeleide vakman (grote kans op terugslag) Voor het maken van zaagsneden in de lengterichting (zie afb. 13) plaatst u het zaagblad onder een zo klein mogelike hoek. Wees zeer voorzichtig wanneer u dergelike werkzaamheden uitvoert omdat de getande beugel niet kan worden gebruikt. Bij het zagen met de onderrand van het zaagblad, kan de elektrische kettingzaag in de richting van de gebruiker worden geduwd. Om deze reden dient u 20 veel mogelik de bovenrand van het zaagblad te gebruiken. De elektrische kettingzaag wordt dan van uw lichaam af geduwd. (zie afb. 14) Als het hout onder spanning staat (zie afb. 15), zaagt u eerst de kant waarop trekkracht staat (A). Daarna kan het hout worden doorgezaagd aan de Kant waarop duwkracht stat (E). Op die manier wordt voorkomen dat het zaagblad bekneld raakt. Wees uiterst voorzichtig bij het zagen in splinterend hout. Afgezaagde stukken hout kunnen worden meegetrokken (kans op letsel) Gebruik de elektrische kettingzaag nooit voor het optilen of verwideren van stukken hout of ander voonwerpen. Bij het vrikomen van spanning dient de elektrische kettingzaag te steunen op de boomstam (kans op terugslag) Werkzaamheden waarbij spanning vrijkomt moeten worden uitgevoerd door opgeleide personen. Grote kans op letsel. Let op wanneer taken onder spanning staan. Zaag geen vrihangende takken vanaf de onderkant. Voer nooit werkzaamheden waarbij spanning vrikomt uit terwi]l u op de boomstam staat. Gebruik de elektrische kettingzaag niet voor werkzaamheden in het bos, bijvoorbeeld voor het omzagen van bomen of werkzaamheden waarbij spanning vrijkomt. De mobilteit en veiligheid van de gebruiker die noodzakelijk zijn voor dit soort werkzaamheden, kunnen niet worden gegarandeerd omdat de kettingzaag met een netsnoer is aangesloten. LET OP: Zaag geen bomen om en ontdoen bomen niet van takken als u hiervoor geen opleiding hebt gehad! Kans op letsel bestaat! Neem de plaatselijke regelgeving in acht. Alorens een boom om le zagen zorgt u ervoor dat:

2) zich alleen personen binnen het werkgebied

bevinden die daadwerkelik betrokken zijn bij het

omzagen van de boom. b) alle personen die betrokken in bij het omzagen van de boom een ongehinderde vluchtroute hebben (de viuchtroute moet 45° diagonaal naar achteren lopen, weg van de valrichting). Wees bedacht op de vergrote kans op struikelen over het netsnoer! aan de onderkant van de boom geen vreemde voonwerpen, ondergroei en taken zitten. Zorg ‘ervoor dat u stevig staat (kans op struikelen). de volgende werklocatie minstens 2 1/2 boomiengte verwijderd is. (zie afb. 16) Alvorens de boom om te zagen, controleert u de valrichting en verzekert u uzelf ervan dat zich geen personen of voonwerpen bevinden binnen een afstand van 2 1/2 boomiengte .(zie afb. 16) Valrichting Gevarenzone Vluchtroute

Beoordelen van de boom: Richting van hangen - losse of dorre taken - hoogte van de boom - natuurlijke overhang - is de boom rot? - Houd rekening met de windrichting en -snelheid. Als sterke windstoten zich voordoen, mag u geen bomen omzagen. - De wortels doorzagen: Begin met de sterkste wortels. Maak eerst de horizontale en daarna de verticale zaagsnede. Een inkeping in de boomstam maken (A, zie afb. 17): De inkeping bepaalt de valrichting en geleidt de boom. De inkeping moet haaks op de valrichting met een diepte van 1/3 tot 1/5 van de diameter in de boomstam worden aangebracht. Breng de inkeping viak boven de grond aan. - Als ü de zaagsnede wilt bistellen, moet u dat doen over de volledige breedte van de inkeping. - Zaag de boom om (B, zie afb. 18) boven de onderrand van de inkeping (D). De zaagsnede moet precies horizontaal zin. De afstand tussen de beide Zaagsneden moet ongeveer 1/10 van de diameter van de boomstam zijn. De list tussen de beide zaagsneden (C) werkt als een scharnier. Zaag deze nooit door omdat anders de boom ongecontroleerd val. Plaats op tjd wiggen in de zaagsnede. (B, zie afb. 18) - Gebruik uitsluitend wiggen van kunststof of aluminium. Gebruik geen ijzeren wiggen. - Sta bij het omzagen van een boom allijd aan de zikant van de vallende boom. Let bij het achteruit lopen na het omzagen van de boom op vallende takken. Bij het werken op een hellende ondergrond, moet de gebruiker van de elektrische kettingzaag boven of Zijdelings staan van de boom die wordt omgezaagd of de boom die reeds is omgezaagd. Let op boomstammen die naar ü toe kunnen rollen. Terugslag - Tijdens het werken met de elektrische kettingzaag kan zich een gevaariike terugslag voordoen. - Een terugslag doet zich voor wanneer de punt van het zaagblad (met name de bovenste kwartcirkel) per ongeluk in aanraking komt met het hout of andere voonwerpen. (zie afb. 19) In dit geval wordt de elektrische kettingzaag ongecontroleerd en met vel energie in de richting van de gebruiker gegooid (kans op letsel). Om een terugslag te voorkomen, houdt u zich aan de onderstaande instructies: - Gebruik nooit het uiteinde van het zaagblad om een zaagsnede te starten. Kik altijd naar het uiteinde van het zaagblad. Gebruik het uiteinde van het zaagblad nooit voor het zagen. Wees voorzichtig bij het verder zagen. Bi het starten van een zaagsnede moet de zaagketting reeds draaien. GControleer altjd of de zaagketting goed geslepen is. Let met name goed op de hoogte van de dieptebegrenzing (zie het hoofdstuk “De zaagketting slipen” voor gedetailleerde informatie). + Zaag nooit meerdere taken tegelikertid. Let er bij het zagen van een tak op dat geen andere tak wordt aangeraakt. Let bij het afkorten van een boomstam op boomstammen die in de buur liggen. Wi adviseren u een zaagschraag te gebruiken. Vervoer en opslag - Drag de elektrische kettingzaag aan de beugelhandgreep. Het zaagblad is naar achteren gericht. Draag of verplaats de elektrische Kettingzaag nooît met draaiende zaagketting. - Draag de kettingzaag nooit aan het netsnoer. Trek de stekker van het netsnoer niet uit het stopcontact door aan het netsnoer te trekken. Als u tidens het zagen van positie verandent, schakelt u de elektrische kettingzaag uit en stelt u de kettingrem in werking om te voorkomen dat de kettingzaag per ongelik wordt ingeschakeld. Als u de elektrische kettingzaag over een grote afstand verplaatst, moet de stekker van het netsnoer uit het stopcontact worden getrokken en de schede om het zaagblad worden gedaan. (zie afb. 20) = Zorg voor een veilige positionering van de elektrische kettingzaag tijdens vervoer in een auto om te voorkomen dat olie eruit lekt. Bewaar de kettingzaag in een veilig, droog en afsluitbaar vertrek, buiten het bereik van kinderen. Hij mag niet buiten worden bewaard. - Om de elektrische kettingzaag gedurende een lange tidsduur te bewaren of te verzenden, moet de olietank geheel leeg worden gemaakt - Gebruik uitsluitend goedgekeurde en gemerkte flessen of jerrycans om zaagketingolie in te bewaren en te vervoeren. Onderhoud - Alvorens onderhoudswerkzaamheden uit te voeren, schakelt u de elektrische kettingzaag uit, trekt u de stekker van het netsnoer uit het stopcontact, en zet u de kettingzaag vast. (zie afb. 21) Alvorens de werkzaamheden te starten, verzekert u uzelf er altijd eerst van of de kettingzaag in veilige bedrifstoestand verkeert, met name de kettingrem en uitlooprem. Zorg ervoor dat de zaagketting altijd geslepen en correct gespannen is. (zie afb. 22) Laat de kettingrem en uitlooprem regelmatig controleren (zie “Kettingrem, uitlooprem”). Controleer regelmatig het netsnoer tot aan het stopcontact op beschadiging van de mantel. - Maak de elektrische kettingzaag regelmatig schoon. Als de kunststoffen behuizing beschadigd is, laat u deze onmiddelljk repareren door een vakbekwame reparateur. - Controleer regelmatig of de tankdop stevig vast zit.

- Gebruik de kettingzaag niet als de aan/uit-schakelaar kapot is. Laat deze repareren door een vakbekwame reparateur. Volg de instructies voor het Kettingzaag. gevaar. Voer uitsluitend de onderhouds- en reparatiewerkzaamheden uit die worden beschreven in de instructiehandleiding Alle andere werkzaamheden moeten worden uitgevoerd door een MAKITA-servicecentrum. (zie afb. 23) Gebruik uitsluitend originele vervangingsonderdelen en accessoires van MAKITA. Het gebruik van vervangingsonderdelen en accessoires die geen originele MAKITA-producten zijn, en van combinaties of lengtes van zaagblad en zaagketting, leidt tot een grote kans op ongelukken. Voor ongelukken en schade die voortvioeien uit het gebruik van een zaagketting, zaagblad of accessoire die niet is goedgekeurd, kunnen wij geen aansprakelikheïd aanvaarden. EHBO (zie afb. 24) Voor het geval zich een ongeluk voordoet, zorgt u ervoor dat er altid in de buurt een EHBO-doos onmiddellik beschikbaar is. Vervang onmiddelljk elk item dat uit de EHBO-doos wordt gebruikt. Mocht u hulp inroepen, geef dan de volgende informatie: - plaats van het ongeval - een beschriving van het ongeval - het aantal gewonden - het soort letsels - uwnaam OPMERKING Personen met een slechte bloedsomloop die worden biootgesteld aan sterke trlingen, kunnen verwondingen aan bloedvaten of het zenuwstelsel oplopen. Trilingen kunnen de volgende symptomen veroorzaken in de vingers, handen of polsen: ‘slapen” (ongevoeligheid), tintelen, pin, stekend gevoel, veranderen van huidskleur of van de huid. AIS een van deze symptomen zich voordoet, raadpleegt u uw huisarts!

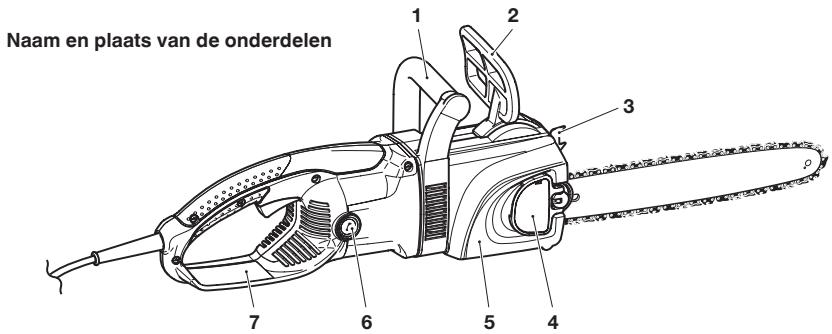

lengte = max. 30 m, 3 x 1,5 mm° (1): Onzekerheïd K=1 dB (A), (2): Onzekerheid K=1,5 m/s? Naam en plaats van de onderdelen Beugelhandgreep Getande beugel Afdekking van de koolborstel Zaagblad Dop van de olietank 10 Typeplaatje

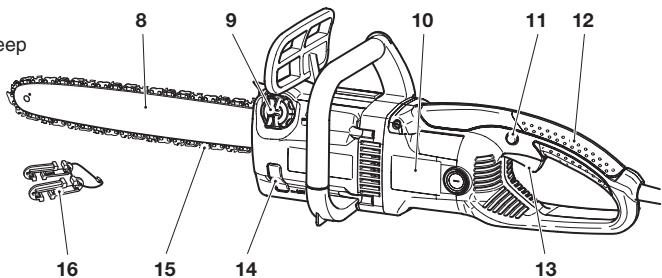

12 Achterhandgreep 13 Aanuit-schakelaar 14 Oliepeilglas 15 Zaagketting

16. Snoerklem voor het netsnoer

{trekontiasting) CCRELECLE Bescherming van de achterhandgreep Snelspanner van de kettingwielbeschermer Kettingwielbeschermer, kettingrem Beschermkap van de voorhandgreep (voor het loszetten van de kettingrem)

BEDIENING (zie afb.25) LET OP. Draag bij het werken aan het zaagblad of de zaagketting altijd veiligheidshandschoenen en trek de stekker van het netsnoer uit het stopcontact. LET OP: Schakel de elektrische kettngzaag alleen in nadat deze geheel in elkaar is gezet en is geïnspecteerd. Het zaagblad en de zaagketting aanbrengen {zie afb. 26) Zet de elektrische kettingzaag op een stabiele ondergrond en voer de volgende handelingen uit om het zaagblad en de zaagketting aan te brengen. Zet de kettingrem los. Om dit te doen, trekt u de beschermkap van de voorhandgreep (1) in de richting van de pij. Klap de snelspanner van de kettingwielbeschermer (2) omhoog. (zie afb. 31) Duw de snelspanner van de kettingwielbeschermer stevig tegen de veerdruk in en draai deze langzaam linksom tot u voelt dat deze aangrjpt. Blif druk uitoefenen en draai hem zo ver mogelijk linksom. Laat de snelspanner van de kettingwielbeschermer los (niet indrukken) en draai deze vervolgens naar de oorspronkeljke stand. Herhaal deze procedure totdat de Ketiingwielbeschermer (3) losgeschroefd is. Trek de kettingwielbeschermer (3) iets omhoog, trek hem uit de achterste bevestigingen (4) en verwijder hem. Plaats het zaagblad (7) en duw het tegen het ketingwiel (6). (zie afb. 27) Breng de zaagketting aan (9) rond het ketingwiel (6). Geleid met uw rechterhand de zaagketting zodat deze in de geleidegleuf (8) in de bovenrand van het zaagblad val. (zie afb. 28) De snijranden van de zaagketting aan de bovenkant van het zaagblad moeten in de richting van de pijl wijzen! Druk met uw linkerhand het zaagblad licht tegen de houder op de behuizing geleid de zaagketting (9) rond het neuskettingwiel (10) van het zaagblad. Terwi] u dit doet, trekt u de zaagketting iets in de richting van de pi]. (aie afb. 29) Lin het gat in de kettingwielbeschermer met het draadeinde (11) Draai de kettingspanschroef (zie afb. 32, onderdeel

14) zodat de kettingspanpen (12) is uitgelind met het

gat in het zaagblad (zie afb. 30). Duw eerst de kettingwielbeschermer (3) in de achterste bevestigingen (13) en duw hem daama op het draadeinde (zie afb. 30, onderdeel 11). (zie afb. 31) De zaagketting spannen (zie afb. 32) Duw de snelspanner van de kettingwielbeschermer stevig in en draai hen tegelikertid (2, rechtsom) om de Kettingwielbeschermer erop te draaien (3), maar draai hem nog niet vast. Til de punt van het zaagblad iets op en draai de kettingspanner (14) rechtsom totdat de zaagketting in

de geleidegleuf in de onderrand van het zaagblad valt {ie de cirkel in de afbeelding). Duw de snelspanner van de kettingwielbeschermer (2) opnieuwr in en draai deze rechtsom vast. Laat de snelspanner van de kettingwielbeschermer los (2) (niet indrukken) tot deze vrij draait, en klap hem vervolgens omlaag zoals aangegeven in de afbeelding. (ie afb. 33) De kettingspanning controleren (zie afb. 34) De zaagketting heeft de juiste spanning wanneer hij tegen de onderrand van het zaagblad ligt en met de hand gemakkeljk 2 tot 4 mm losgetrokken kan worden van het zaagblad. Controleer de kettingspanning regelmatig: nieuwe zaagkettingen rekken op door gebruik! Bij het controleren van de kettngspanning moet de motor uitgeschakeld zijn en moet de stekker van het netsnoer uit het stopcontact getrokken zijn. Als de zaagketting te los zit: Draai de snelspanner van de kettingwielbeschermer ongeveer een kwarslag los. Span de zaagketting zoals beschreven onder “De zaagketting spannen”. TIP: Gebruik 2 of 3 zaagkettingen beurtelings zodat de zaagkettingen, het kettingwiel en de loopviakken van het zaagblad gelikmatig sijten. Om een gelikmatige slitage van de gleuf in het zaagblad te garanderen, moet het zaagblad worden omgedraaid op het moment dat de zaagketting wordt vervangen. Kettingrem (zie afb. 35) Deze modellen zijn standaard uitgerust met een kettingrem. Als terugslag optreedt omdat de punt van het zaagblad het hout raakt (zie VEILIGHEIDSINSTAUCTIES), zal de rug van uw hand tegen de beschermkap van de voorhandgreep komen waardoor de kettingrem in werking wordt gesteld. De ketting stopt binnen een fractie van een seconde. Uitlooprem De elektrische kettingzaag is standaard uitgerust met een uitlooprem. De uitlooprem zorgt ervoor dat de zaagketting onmiddellik stopt nadat de aan/uit-schakelaar is losgelaten, zodat wordt voorkomen dat de zaagketting doorloopt en een gevaar vormt. Het testen van de uitlooprem wordt verderop beschreven. Onderhoud van de zaagketting en uitlooprem {zie afb. 36) De remsystemen zijn uiterst belangrijke veiligheidsfuncties en net als ieder ander onderdeel zijn zij onderhevig aan een bepaalde mate van slijtage. Regelmatige inspectie en onderhoud zijn belangrijk voor uw persoonlijke veiligheid, en kunnen alleen goed worden uitgevoerd door een MAKITA-servicecentrum. De kettingrem in werking stellen (remmen) (zie afb.

Duw met uw linkerhand de beschermkap van de voorhandgreep (1) in de richting van de punt van het zaagblad (pijl 2) De kettingrem loszetten Trek de beschermkap van de voorhandgreep (1) naar u toe (pill 3) tot u voelt dat hij aangrjpt. De ketingrem is nu buiten werking gesteld. Opmerking: Wanneer de kettingrem in werking wordt gesteld, wordt de voeding van de motor onderbroken. Het testen van de kettingrem wordt verderop beschreven. Zaagkettingolie (zie afb. 38) Gebruik een speciale olie met een hechttoevoeging voor het smeren van de zaagketing en het zaagblad. De hechttoevoeging voorkomt dat de olie te snel door de middelpuntviiedende kracht wordt weggeworpen. Gebruik geen minerale olie. Om het milieu te beschermen word het gebruik van biologisch afbreekbare olie voorgeschreven. De zaagketingolie die door MAKITA wordt verkocht heet BIOTOP, wordt gemaakt van speciale plantaardige oliën en is 100% biologisch afbreekbaar. Aan BIOTOP is de “blue angel” toegekend vanwege de zeer gunstige milieu-eigenschappen (RAL UZ 48). BIOTOP-olie is verkrijgbaar in de volgende verpakkingsmaten om te voorzien in uw persoonlike behoetten: 1 lier bestelnummer 980 008 610 5liter bestelnummer 980 008 611 Biologisch afbreekbare olie is slechts gedurende een beperkte tijdsduur stabiel. Het dient te worden gebruikt binnen 2 jaar na de productiedatum (afgedrukt op de fles of jerrycan) (zie afb. 39). Belangrijke opmerking over biologisch af- breekbare zaagkettingl Als u van plan bent de kettingzaag gedurende een lange tijd niet te gebruiken, maakt u de olietank leeg en doet u er een keine hoeveelheid normale motorolie (SAE 30) in, en laat u vervolgens de ketingzaag gedurende enige ti lopen. Dit is noodzakelik om alle resterende biologisch afbreekbare olie uit de olietank, het olietoevoersysteem, de zaagketting en het zaagblad te spoelen, aangezien veel van dergelike oliën na veroop van td een kleverig residu achterlaten, waardoor schade kan ontstaan aan de oliepomp en andere onderdelen. De volgende keer dat u de kettingzaag gaat gebruiken, vult u de olietank weer met BIOTOP-zaagkettingolie. In het geval van schade veroorzaakt door afgewerkte lie of ongeschikte zaagkettingolie, vervalt de productgarantie. Üw verkoper zal u informeren over het gebruik van de zaagkettingolie. Gebruik nooit afgewerkte olie (zie afb. 40) Afgewerkte olie is zeer schadelik voor het milieu. Afgewerkte olie bevat grote hoeveelheden kankerverwekkende stoffen. Het residu in de afgewerkte olie zal leiden tot een hoge mate van sljtage van de oliepomp, de zaagketing en het zaagblad. In het geval van schade veroorzaakt door afgewerkte olie of ongeschikte zaagkettingolie, vervalt de productgarantie. Üw verkoper zal uinformeren over het gebruik van de zaagkettingolie. Vermijd aanraking met de ogen en huid (zie afb. 41) Net als gewone olie ontvetten minerale-olieproducten de huid. AIS uw huid bi herhaling gedurende een langere tjdsduur in aanraking komt met deze stoffen, zal deze uitdrogen. Dit kan leiden tot diverse huidaandoeningen. Daarnaast zijn ook allergische reacties bekend. Uw ogen kunnen geirrteerd raken door contact met olie. Als er olie in uw ogen terecht komt, moet u deze onmiddelijk uitspoelen met schoon water. AIS uw ogen daarna geirriteerd bliven, dient u een huisarts te raadplegen. De olietank bijvullen (zie afb. 42) Alleen wanneer de motor is uitgeschakeld en de stekker van het netsnoer uit het stopcontact is getrokken! = Reinig de olietank rondom de dop om te voorkomen dat vuil in de olietank komt. - Draai de dop van de olietank los (1) en vul zaagkettingolie bij tot het peil onderin de vuinek stat. - Draai de dop stevig op de olietank. - Veeg eventueel gemorste olie zorgvuldig weg. Belangrijk! (zie afb. 43) Alvorens de zaag voor het eerst te gebruiken, moet het olietoevoersysteem volledig worden gevuld totdat de zaagketingolie de zaagketing en het zaagblad smeert. Deze procedure kan tot twee minuten duren. - Het oliepeil kan worden gecontroleerd in het peilglas (2). Om zeker te ziin van voldoende smering van de zaagketting moet er altijd voldoende olie in de olietank zitten. De zaagketting smeren (zie afb. 44) Alleen wanneer de motor is uitgeschakeld en de stekker van het netsnoer uit het stopcontact is getrokken! Om verzekerd te zijn van een storingsvrije werking van de oliepomp, moeten de oliegeleidegleuf (3) en tevens de olie-inlaatopening in het zaagblad (4) regelmatig worden gereinigd. Opmerking: Het is normaal dat, nadat de zaag is uitgeschakeld, gedurende enige tijd olie blift druppelen uit het olietoevoersysteem en vanaf het zaagblad en de zaagketing. Dit duidt niet op een defect! Leg het gereedschap op een geschikte ondergrond. Steek de stekker van de kettingzaag in het stopcontact (zie afb. 45) VOORZICHTIG! Alvorens de kettingzaag aan te sluiten op een elektrische voeding, moet u altijd controleren of de aan/uit-schakelaar (1) na te zijn ingeknepen en

losgelaten automatisch weer terugkeert naar de uit-stand. Als dat niet het geval is, mag u onder geen enkel beding de kettingzaag aansluiten op een elektrische voeding: steek de stekker niet in het stopcontact. Breng de kettingzaag naar een MAKITA-servicecentrum zonder er enig werk mee te doen. Klem het verlengsnoer en het netsnoer van de Kettingzaag in de snoerklem (2). Steek de stekker (3) van het netsnoer van de Kettingzaag in de contrastekker van het verlengsnoer

De motor inschakelen (zie afb. 46) + Steek de stekker van de kettingzaag in het stopcontact (zie hierboven) - Wanneer u de elektrische kettingzaag inschakelt, moet u deze met twee handen vasthouden. Houd de achterhandgreep vast met uw rechterhand en de beugelhandgreep met uw linkerhand. Houd de handgrepen stevig vast met uw duim in tegenovergestelde richting van uw vingers. Het zaagblad en de zaagketing mogen geen enkel voonwerp aanraken. - Druk eerst de vergrendelknop (5) in en knijp daarna de aan/uit-schakelaar (1) in. Laat daamna de vergrendelknop (5) los. - Let op: De zaagketting begint onmiddellik te draaien. Houd de aan/uit-schakelaar ingeknepen zo lang als ü de motor wilt laten draaien. LET OP: schakelaar nooit vast in de aan- De motor uitschakelen - Laat de aan/uit-schakelaar (1) los. OPMERKING: Wanneer de kettingrem in werking wordt gesteld, wordt de voeding van de motor onderbroken. Als de kettingzaag niet start nadat de aan/uit- schakelaar (1) is ingeknepen, moet de kettingrem worden losgezet. = Trek de beschermkap van de voorhandgreep (6) stevig in de richting van de pijl tot u voelt dat hij Deze modellen zijn uitgerust met een startstroombegrenzer. Deze elektronische component voorkomt een te plotselinge start van de elektromotor. Uitschakelen bij te hoge stroomsterkte: Als de stroomsterkte naar de kettingzaag hoger is dan het toegestane maximum, wordt automatisch de voeding naar de motor uitgeschakeld. Hierdoor wordt oververhitting van de motor en daaruitvolgende schade voorkomen. Om de kettingzaag opnieuw te starten, laat u de aan/uit-schakelaar los en drukt u deze opnieuw in. LET OP: Gebruik de kettingzaag niet als de kettingzaag herhaaldelik wordt uitgeschakeld vanwege een te hoge stroomsterkte. Neem contact op met een MAKITA- servicecentrum.

De werking van de kettingrem controleren (zie afb. 48) Neem de kettingzaag niet in gebruik zonder eerst de werking van de kettingrem te controleren! - Star de motor zoals beschreven (zorg ervoor dat u stevig staat en plaats de kettingzaag zodanig op de grond dat het zaagblad de grond niet raakt). - Pak de beugelhandgreep stevig vast met één hand en houd de achterhandgreep vast met de andere hand. = Schakel de motor in en duw de beschermkap van de voorhandgreep (1) in de richting van de pij! met de rug van uw hand totdat de kettingrem in werking treedt. De zaagketting moet onmiddelljk stoppen. Schakel de motor onmiddelljk uit en zet de kettingrem los. Belangrijk: Als de zaagketting niet onmiddellijk stopt wanneer u deze test doet, mag u de kettingzaag ing. gebruiken! Breng de kettingzaag naar een MAKITA- servicecentrum. De werking van de uitlooprem testen (zie afb. 49) Neem de kettingzaag niet in gebruik zonder eerst de werking van de uitlooprem te controlerent - Star de motor zoals beschreven (zorg ervoor dat u stevig staat en plaats de kettingzaag zodanig op de grond dat het zaagblad de grond niet raakt). - Pak de beugelhandgreep stevig vast met één hand en houd de achterhandgreep vast met de andere hand. = Schakel de motor aan en weer uit. De zaagketting moet binnen twee seconden nadat de motor is uitgeschakeld volledig tot stilstand komen. Belangrijk: As de zaagketting niet binnen twee seconden volledig tot stilstand komt wanneer u deze test doet, mag u de kettingzaag niet gebruiken! Inspecteer de koolborstels. De kettingsmering controleren (zie afb. 50) Gebruik de kettingzaag niet wanneer een voldoende Kettingsmering niet is gegarandeerd. Anders wordt de levensduur van de zaagketting en het zaagblad verkort. Alvorens met het werk te beginnen, controleert u het oliepeil in de olietank en de olietoevoer. Controleer de hoeveelheid toegevoerde olie aan de hand van onderstaande instructies. - Start de elektrische kettingzaag. - Houd de draaiende zaagketting ongeveer 15 cm boven een boomstonk of de grond (gebruik een geschikte ondergrond) Als de kettingsmering voldoende is, ziet u een licht oliespoor omdat oliespetters door de middelpuntvliedende kracht van de zaagketting worden afgeworpen. Let op de windrichting en voorkom onnodige blootsteliing aan oliespetters! ONDERHOUD De zaagketting slijpen (zie afb. 51) Bij werkzaamheden aan de zaagketting moet u aitijd de stekker van het netsnoer uit het stopcontact trekken en veiligheidshandschoenen dragen.

De zaagketting moet worden geslepen wanneer: - na het zagen van vochtig hout ziet het zaagsel eruit als houtmeel. de zaagketting dringt alleen onder grote druk in het hout. de zaagsnede os duidelik beschadigd. het zaagblad word tijdens het zagen naar links of rechts getrokken. Dit wordt veroorzaakt door een ongelikmatig geslepen zaagketting of door beschadiging aan één kant ervan. Belangrijk: Slijp regelmatig zonder te veel metal te verwijderent Over het algemeen zin 2 of 3 slagen van de vi] voldoende. Laat de zaagketting slipen bij een servicecentrum nadat u deze enkele keren zeif hebt geslepen. Juiste manier van slijpen: (zie afb. 52) LET OP: Gebruik uitsluitend zaagkettingen en zaagbladen die bedoeld zijn voor deze kettingzaag. - Alle messen moeten dezelfde lengte hebben {afmeting a). Als de messen verschillende lengten hebben, zal de zaagketting onregelmatig lopen en kunnen barsten in de zaagketting ontstaan. De minimumiengte van een mes is 3 mm (0,1 1°). Slip de zaagketting niet wanneer deze minimumlengte van de messen bereikt is, maar vervang de zaagketting. De zaagdiepte wordt bepaald door het verschil in hoogte tussen de dieptebegrenzer (ronde neus) en de punt van de messen. - Het beste resultaat wordt bereikt bij een zaagdiepte van 0,64 mm (,025°) LET OP: Een te grote zaagdiepte verhoogt de kans op terugslag! (zie afb. 53) - Alle messen moeten onder dezelfde hoëk van 30° worden geslepen. Als de messen ongeljke hoeken hebben, leidi dat tot het onregelmatig lopen van de zaagketing, een hogere slitage, en het breken van de zaagketting. (zie afb. 54) - De voorhoek van de messen van 85° is een gevolg van de zaagdiepte van de ronde vi]. Als de juiste vil op de juiste wijze wordt gebruikt, wordt automatisch de juiste voorhoek verkregen Vijlen en hoe ermee te werken - Slip met behulp van een speciale vihouder met een ronde vijl voor zaagkettingen met een diameter van 4 mm. De normale ronde vien zijn niet geschikt voor dit werk. De vil! mag alleen slipen wanneer u deze vooruit duwt (zie pi). Ti de vij van het mes af voordat u hem weer naar achteren trekt. (zie afb. 55) Slip eerst het korste mes. De lengte van dit mes dient vervolgens als richtiin voor alle overige messen van de zaagketting. - Houd de vil altjd zoals aangegeven in de afbeelding. - De villhouder helpt de vil in de juiste richting te houden. Deze is gemarkeerd met de correcte sljphoek van 30° (houd de markering parallel aan de zaagketing tiens het villen, zie de afbeelding) en beperkt de vildiepte tot de voorgeschreven 4/5 van de vijldiameter. (zie afb. 56) - Nadat de zaagketting is geslepen, moet de hoogte van de dieptebegrenzer worden gecontroleerd door middel van een dieptevoeler. - Corriger ook zeer kleine hoogteverschillen met een speciale platte vil (1). - Maak de voorkant van de dieptebegrenzer rond (2) (ie afb. 57). Het zaagblad reinigen, het neuskettingwiel smeren (zie afb. 58) LET OP: Draag veiligheidshandschoenen. Inspecteer de loopviakken van de lagers van het zaagblad op beschadigingen, en reinig deze met een geschikt gereedschap. Als de kettingzaag intensief gebruikt word, is het noodzakelik de lagers van het retourkettingwiel regelmatig te smeren (eenmaal per week). Om dit te doen, maakt u het gat van 2 mm in de punt van het zaagblad grondig schoon en perst u er vervolgens een Kleine hoeveelheid universeelvet in Het universeelvet en de vetspuit zijn verkrijgbaar accessoires. Universeelvet _ (bestelnr. 944 360 000) Vetspuit bestelnr. 944.350.000) De zaagketting vervangen (zie afb. 59) rend zaagkettingen en zaagbladen die bedoeld zijn voor deze kettingzaag. Controleer het kettingwiel (1) voordat u een nieuwe zaagketting aanbrengt. LET OP: Een versleten ketingwiel (2) kan de nieuwe zaagketting beschadigen en moet daarom worden vervangen. Probeer niet zelf het ketingwiel te vervangen. Het vervangen van het ketlingwiel vereist speciale training en gereedschappen, en moet worden uitgevoerd door een MAKITA-servicecentrum. (zie afb. 60) De koolborstels inspecteren en vervangen {zie afb. 61) Belangrijk: Inspecteer de koolborstels regelmatig! Een inkeping in de koolborstel geeft de maximale slijtgrens aan. OPMERKING: De koolborstel is zeer breekbaar, dus let erop dat u hem niet lat vallen. Let bij het eruit halen van de koolborstels goed op op welke plaats hij zat, want iedere koolborstel is ingesleten op de rotor. - Gebruik een platkopschroevendraaier om de aidekking (1) open te schroeven en trek daarna de koolborstel (2) eruit - Als de maximale slitgrens nog niet is bereikt, plaatstu de koolborstel terug op dezelide plaats en schroeft u de afdekking (1) er weer op. - Laat de kettingzaag kort draaien (ongeveer een minuut) zodat de koolborstels weer kunnen inlopen. Belangrijk: Test nu de uitlooprem. Als de zaagketting

niet binnen twee seconden volledig tot stilstand komt, laat u de kettingzaag nogmaals kort draaien en herhaalt u de test totdat de uitlooprem goed werkt. OPMERKING: Nadat nieuwe koolborstels zijn aangebracht, laat u de kettingzaag ongeveer 5 minuten draaien en test u vervolgens de uitlooprem.

Problemen oplossen Probleem Systeem Waarneming Oorzaak Kettingzaag werkt niet Hele ketingzaag Elektische motor draait | Geen voeding niet Netsnoer defect Kettingrem in werking Hoofdzekering doorgebrand Onvoldoende prestaties | Koolborstel Geringe trekkracht Koolborstels versleten Geen ketingsmering Olietank, oliepomp Geen kettingolie op de | Olietank leg, zaagketting olietoevoergleuf verstopt Kettingrem Rem Zaagketting stopt niet Remband versieten onmiddellik Uitiooprem Rem Zaagketting blift draaien | Koolborstels versieten Instructies voor periodiek onderhoud Om verzekerd te zijn van een lange levensduur, om beschadiging te voorkomen, en om een goede werking van de veiligheidsvoorzieningen te garanderen, moeten de volgende onderhoudswerkzaamheden regelmatig worden uitgevoerd. Garantieclaims worden alleen geaccepteerd als deze werkzaamheden regelmatig en goed zijn uitgevoerd Als u de voorgeschreven onderhoudswerkzaamheden niet uitvoert, kunnen ongelukken het gevolg zijn! Het is de gebruiker van de elektrische kettingzaag verboden onderhoudswerkzaamheden uit te voeren die niet in de gebruiksaanwizing worden beschreven. Alle andere werkzaamheden moeten worden uitgevoerd door een MAKITA- servicecentrum. Algemene Elektrische kettingzaag | Maak de buitenkant regelmatig schoon. werkzsamheden Kunststofbehuizing Controleer op barsten en scheuren. In geval van beschadiging, laat u dit onmiddellik repareren door een servicecentrum. Zaagketing Slip regelmatig. Vervang op tid. Zaagblad Na een bepaalde tijdsduur omdraaien zodat de loopviakken van het lager geljkmatig sliten. Vervang op tijd. Tandwiel Laat het op tijd vervangen door een servicecentrum. Kettingrem Laat deze regelmatig inspecteren door een servicecentrum. Uitiooprem Laat deze regelmatig inspecteren door een servicecentrum. ledere keer véér gebruik | Zaagketing Controleer op beschadigingen en scherpte. van de kettingzaag Controleer de kettingspanning. Zaagblad Controleer op beschadigingen en verwijder zo nodig bramen. Kettingsmering Controleer de werking. Kettingrem Controleer de werking. Uitiooprem Controleer de werking. Aanuit-schakelaar Netsnoer Dop van olietank Controleer de werking. In geval van beschadiging, laat u deze vervangen door een servicecentrum. Controleer op goede sluiting. Elektrische kettingzaag ledere keernahetwerk | Zaagblad Maak de olie-inlaatopening schoon. Kettingopnemer Schoonmaken, met name de olietoevoergleuf. Opslag Ketingolietank Legen. Zaagketting/zaagblad | Demonteren, schoonmaken en licht smeren. Maak de olietoevoergleuf in het zaagblad schoon. Bewaar op een veilige en droge plaats. Na een lange bewaartid, laat u de elektrische kettingzaag controleren door een servicecentrum (achtergebleven olieresten kunnen harsachtig worden en het ventiel van de oliepomp kan verstopt zitten).

Service, vervangingsonderdelen en garantie Onderhoud en reparatie De onderhouds- en reparatiewerkzaamheden van moderne elektromotors en veiligheidgerelateerde voorzieningen vereisen een erkende technische opleiding en de beschikbaarheid van een specialistische werkplaats die is uitgerust met speciale gereedschappen en testapparatuur. Alle werkzaamheden die niet in deze handleiding zijn beschreven, mogen alleen worden uitgevoerd door een MAKITA-servicecentrum. De MAKITA-servicecentra zijn uitgerust met alle noodzakelike apparatuur en beschikken over opgeleid en ervaren personeel om de juiste oplossing voor klanten te vinden en ze op alle gebieden goed te adviseren. Pogingen tot reparatie door derden of niet-bevoegde personen zullen ertoe leiden dat alle garantieclaims worden aigewezen. Vervangingsonderdelen Een betrouwbare en ononderbroken werking, naast de veiligheid van de kettingzaag, is tevens afhankelik van de gebruikte vervangingsonderdelen. Gebruik uitsluitend MAKITA-vervangingsonderdelen. Uitsluitend originele vervangingsonderdelen en accessoires garanderen de hoogste kwaliteit in materialen, maatvoering, werking en velligheid. U kunt de originele vervangingsonderdelen en accessoires kopen bi uw plaatselike dealer. Hi heeft tevens de betreffende vervangingsonderdelenlist om de benodigde vervangingsonderdeelnummers te bepalen, en wordt voortdurend geinformeerd over de meest recente verbeteringen en ook over innovaties van vervangingsonderdelen. Kijk voor informatie over uw plaatselike dealer op www.makita-outdoor.com Onthoud goed dat indien vervangingsonderdelen van derden worden gebruikt in plaats van de originele MAKITA- vervangingsonderdelen, hierdoor automatisch de MAKITA-productgarantie komt te vervallen.
