Producttype	19-inch LCD-scherm
Merk	Sony
Model	SDM-S95FR
Schermdiagonaal	19 inch (diagonaal)
Beeldschermtechnologie	LCD TFT actieve matrix a-Si
Maximale resolutie	1280 x 1024
Ingangsfrequenties (analoog)	Horizontaal: 28-80 kHz, Verticaal: 48-75 Hz
Ingangsfrequenties (digitaal)	Horizontaal: 28-64 kHz, Verticaal: 60 Hz
Video-ingangsaansluitingen	DVI-D (digitaal), HD15 (analoog)
Audio-ingang	Mini-stereoaansluiting 0,5 V eff.
Audio-uitgang	Mini-stereoaansluiting
Voeding	100-240 V AC, 50/60 Hz, max. 1,0 A
Stroomverbruik (max.)	50 W
Stroomverbruik in stand-by	Minder dan 1 W (energiebesparingsmodus)
Afmetingen met voet (B x H x D)	414 x 409,5-519,5 x 277,5 mm
Afmetingen zonder voet (B x H x D)	414 x 348 x 69 mm
Gewicht met voet	8,7 kg
Gewicht zonder voet	5,2 kg
Kanteling	Ongeveer 5° naar voren, 20° naar achteren
Hoogteverstelling	Ongeveer 110 mm (met verstelbare voet)
Bedrijfstemperatuur	5 °C tot 35 °C
Energiebesparingsfuncties	VESA DPMS, ENERGY STAR, NUTEK, ECO-modus (Hoog/Midden/Laag/Gebruiker)
Plug & Play	DDC2B
Meegeleverde accessoires	Stroomsnoer, HD15-HD15-kabel, DVI-D-kabel, cd-rom, garantiekaart, snelle setup-gids, voet
Onderhoud en reiniging	Voor reiniging stekker uittrekken. Gebruik een zachte, droge doek voor het LCD-scherm, een licht bevochtigde doek met neutraal reinigingsmiddel voor de behuizing. Vermijd oplosmiddelen, alcohol, benzine.
Veiligheid	Niet blootstellen aan extreme temperaturen, trillingen, stof. Gebruik het juiste netsnoer. Verwijdering in overeenstemming met lokale regelgeving (bevat kwik).

Veelgestelde vragen - SDM-S95FR SONY

Wat moet ik doen als het scherm zwart blijft en het aan-uitlampje uit is?

Controleer of het netsnoer goed is aangesloten en het stopcontact werkt. Druk op de ⏻ (aan/uit)-knop aan de voorkant van het scherm. Als het probleem aanhoudt, neem contact op met uw erkende Sony-dealer.

Wat betekent de melding 'GEEN VIDEO-INGANG'?

Deze melding geeft aan dat er geen videosignaal wordt gedetecteerd op de geselecteerde ingang. Controleer of de videokabel goed is aangesloten en of de computer niet in de slaapstand staat. Druk op een toets van het toetsenbord of beweeg de muis. U kunt ook van ingang wisselen door op de OK-knop te drukken.

Hoe kan ik het stroomverbruik van het scherm verminderen?

Druk op de ECO-knop aan de voorkant van het scherm om door de modi te bladeren: Hoog, Midden, Laag en Gebruiker. De modi Laag en Midden verminderen de helderheid en het verbruik. In de Gebruikersmodus kunt u handmatig de achtergrondverlichting instellen in het menu.

Het beeld flikkert of is wazig, wat moet ik doen?

Voor een analoog signaal past u de parameters FASE en KLOK aan in het menu SCHERM (pagina 14 van de handleiding). U kunt ook een automatische aanpassing starten door de ECO-knop langer dan 3 seconden ingedrukt te houden. Controleer ook of de resolutie van de computer is ingesteld op 1280 × 1024.

Hoe reinig ik het LCD-scherm?

Trek eerst de stekker uit het stopcontact. Gebruik een zachte, droge doek voor het scherm. Bij hardnekkige vlekken de doek licht bevochtigen met water of een antistatische glasreiniger. Gebruik nooit alcohol, benzine of schurende middelen.

Hoe stel ik de hoogte van het scherm in?

Pak het LCD-paneel aan beide zijden vast en til of laat het voorzichtig zakken. Het verstelbereik is ongeveer 110 mm. Zorg ervoor dat de in hoogte verstelbare voet correct is geïnstalleerd en dat de borgpin is verwijderd.

Kan ik het scherm gebruiken met een spelconsole of ander apparaat?

Ja, het scherm heeft een DVI-D-ingang (digitaal) en een HD15-ingang (analoog). Voor een apparaat met HDMI-uitgang heeft u een HDMI-naar-DVI-adapter nodig. Houd er rekening mee dat audio niet via DVI wordt verzonden; u moet de audio apart aansluiten via de audio-ingang van het scherm.

Wat moet ik doen als de knoppen op het voorpaneel niet meer reageren?

Het menu MENUVERGRENDELING is mogelijk geactiveerd. Om dit uit te schakelen, drukt u op de MENU-knop, gaat u naar het menu MENUVERGRENDELING en stelt u dit in op UIT (pagina 15 van de handleiding). Als de vergrendeling is geactiveerd, verschijnt het pictogram Ⓞn op het scherm bij elke poging tot aanpassing.

Hoe reset ik alle instellingen van het scherm?

Ga naar het menu RESET (pagina 15 van de handleiding) en selecteer OK. Hiermee worden alle instellingen gereset behalve de taal. U kunt ook alleen de beeldinstellingen resetten via het menu MODUS RESET in het menu BEELDINSTELLING.

Het scherm geeft 'BUITEN FREQUENTIEBEREIK' weer, wat moet ik doen?

Deze melding geeft aan dat het ingangssignaal de specificaties van het scherm overschrijdt (horizontale frequentie >80 kHz of verticale >75 Hz bij analoog, of >64 kHz / 60 Hz bij digitaal). Start de computer opnieuw op in veilige modus en stel de grafische kaart in op een resolutie van 1280 × 1024 of lager, met een verversingsfrequentie van 60 Hz.

GEBRUIKSAANWIJZING SDM-S95FR SONY

Bewaar de doos waarin u het beeldscherm hebt ontvangen. Het etiket met informatie over het beeldscherm zit aan de achterzijde.

NOTICE

Voorzorgsmaatregelen 4

De modelnaam van het beeldscherm controleren ....5

Onderdelen en bedieningselementen....5

Instelling....6

Instelling 1: De standaard monteren ....6

Instelling 2: De videosignaalkabels aansluiten .....7

Instelling 3: De audiokabels aansluiten....8

Instelling 4: Het netsnoer aansluiten....9

Instelling 5: De kabels vastmaken .....9

Instelling 6: Het beeldscherm en de computer aanzetten. . . . . . . 9

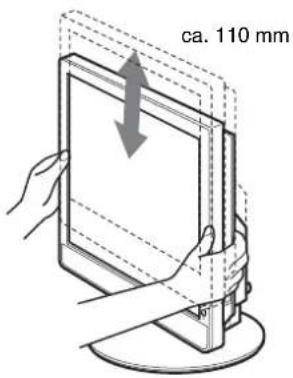

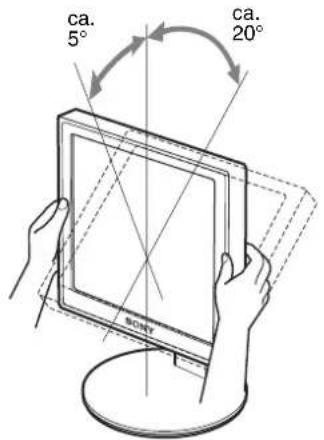

Instelling 7: Pas de stand en de hoogte aan. 10

Het ingangssignaal selecteren (INPUT1/INPUT2) ..... 11

Het beeldscherm instellen ....12

Het menu gebruiken....12

Overzicht van menuopties 13

Het menu BEELDREGELING 14

Het menu KLEUREN....14

☐ Het menu SCHERPTE 14

→← Het menu MODUS HERSTEL.

(alleen voor menu BEELDREGELLING) 14

A Het menu SCHERM (alleen voor analoge RGB-signalen) ... 14

Het menu POSITIE MENU 15

→ Het menu INGANG ZOEKEN....15

A Het menu LANGUAGE 15

→← Het menu RESET (standaardinstellingen herstellen) ..... 15

Om Het menu TOETSEN SLOT 15

Stroomspaarfunctie....16

Het stroomverbruik verminderen (ECO modus) 16

Functie voor automatisch aanpassen van de beeldkwaliteit (alleen analog RGB-signaal). 16

Problemen oplossen....17

Schermberichten....17

Problemen en oplossingen 18

Voorzorgsmaatregelen

Waarschuwing over voedingsaansluitingen

- Gebruik het bijgeleverde netsnoer. Als u een ander netsnoer gebruikt, moet u controleren of dit compatibel is met de lokale stroomvoorziening.

Voor klanten in de Verenigde Staten

Als u niet het juiste snoer gebruikt, voldoet de monitor niet aan de voorgeschreven FCC-normen.

Voor klanten in het Verenigd Koninkrijk

Als u de monitor gebruikt in het Verenigd Koninkrijk, moet u het juiste netsnoer voor het Verenigd Koninkrijk gebruiken.

Voorbeeld van stekkertypen

voor 100 tot 120 V wisselstroom

voor 200 tot 240 V wisselstroom

alleen voor 240 V wisselstroom

Het toestel moet in de buurt van een gemakkelijk bereikbaar stopcontact worden geplaatst.

Installatie

Installeer of plaats de monitor niet:

• op plaatsen waar deze wordt blootgesteld aan hoge temperaturen, bijvoorbeeld in de buurt van een verwarming, een heteluchtblazer of in direct zonlicht. Als de monitor aan extreem hoge temperaturen wordt blootgesteld, zoals in een auto die in direct zonlicht staat geparkeerd of in de buurt van een heteluchtblazer, kan de behuizing vervormen en de werking verstoren;
• op plaatsen waar deze wordt blootgesteld aan mechanische trillingen of schokken;
• in de buurt van apparatuur die een sterk magnetisch veld produceert, zoals een televisie of verscheidene andere huishoudelijke apparaten;
• op plaatsen waar deze wordt blootgesteld aan veel stof, vuil of zand, bijvoorbeeld in de buurt van een open raam of een buitendeur. Als u de monitor tijdelijk buiten plaatst, moet u de juiste voorzorgsmaatregelen treffen ter bescherming tegen stof en vuil in de lucht. Als u dit niet doct, kan het toestel onherstelbaar worden beschadigd.

Behandeling van het LCD-scherm

• Laat het LCD-scherm niet in de zon staan, omdat het LCD-scherm zo kan worden beschadigd. Wees voorzichtig als u de monitor in de buurt van een raam plaatst.
• Druk en kras niet op het LCD-scherm. Plaats geen zware voorwerpen op het LCD-scherm. Hierdoor kan de uniformiteit van het scherm afnemen of kan het LCD-scherm defect raken.
• Als u de monitor gebruikt in een koude omgeving, kunnen er nabeelden op het scherm verschijnen. Dit duidt niet op een storing. Het scherm wordt weer normaal als de temperatuur een normaal werkingsniveau bereikt.
• Als een stilstaand beeld lange tijd wordt weergegeven, kan er enige tijd een nabeeld zichtbaar zijn. Dit nabeeld verdwijnt na verloop van tijd.
• Het LCD-scherm wordt warm tijdens gebruik. Dit duidt niet op een storing.

Opmerking over het LCD-scherm (Liquid Crystal Display)

Het LCD-scherm is vervaardigd met precisietechnologie. Op het LCD-scherm kunnen echter doorlopend donkere of heldere (rood, blauw of groen) lichtpuntjes zichtbaar zijn. Bovendien kunnen ongewone gekleurde strepen of helderheid op het LCD-scherm worden weergegeven. Dit is normaal en duidt niet op storing.

(Effectieve beeldpunten: meer dan 99,99%)

Onderhoud

• Trek de stekker uit het stopcontact voordat u de monitor reinigt.
• Reinig het LCD-scherm met een zachte doek. Gebruik geen glasreinigingsmiddel dat een antistatische oplossing of soortgelijke toevoeging bevat omdat de coating van het LCD-scherm hierdoor kan worden beschadigd.
• Reinig de behuizing, het paneel en de bedieningselementen met een zachte doek die is bevochtigd met een zacht zeepsopje. Gebruik geen schuursponsje, schuurpoeder of oplosmiddelen, zoals alcohol of benzine.
• Wrijf, druk of tik niet op het scherm met een scherp of schurend voorwerp, zoals een balpen of schroevendraaier. Hierdoor kan de beeldbuis worden beschadigd.
• Houd er rekening mee dat het materiaal of de coating van het LCD-scherm kan worden aangetast door blootstelling aan vluchtige oplosmiddelen, zoals insecticide, of door langdurig contact met rubber of vinyl.

Vervoer

• Koppel alle kabels van het beeldscherm los. Als u een in hoogte verstelbaar onderstel gebruikt, verstel het onderstel dan in de hoogste stand en houd beide kanten van het LCD-display stevig vast. Let crop dat u het beeldscherm tijdens het vervoer niet bekrast. Als u het beeldscherm laat vallen, kunt u gewond raken of het beeldscherm beschadigen.
• Als u deze monitor moet vervoeren voor reparatie of verzending, moet u de oorspronkelijke doos en verpakkingsmaterialen gebruiken.
• Plaats de afsluitpin voor het in hoogte verstelbare onderstel terug om het onderstel tijdens het vervoer vast te zetten.

De monitor afvoeren

• Gooi de monitor niet weg met gewoon huishoudelijk afval.
• De fluorescerende buis in de monitor bevat kwik. Deze monitor moet worden afgevoerd in overeenstemming met de plaatselijke voorschriften voor afvalverwerking.

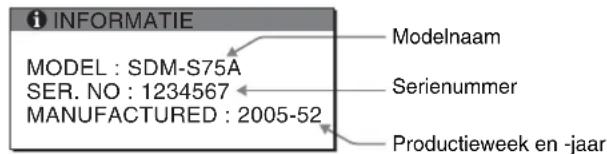

De modelnaam van het beeldscherm controleren

Controleer eerst de modelnaam van het beeldscherm (Bijvoorbeeld: SDM-S75A).

U vindt de modelnaam aan de achterkant van het beeldscherm.

Voor bepaalde beeldschermmodellen zijn niet alle functies en menuopties beschikbaar.

Onderdelen en bedieningselementen

Zie de pagina's tussen haakjes voor meer informatie.

In de afbeelding wordt een van de beschikbare modellen van dit beeldscherm weergegeven.

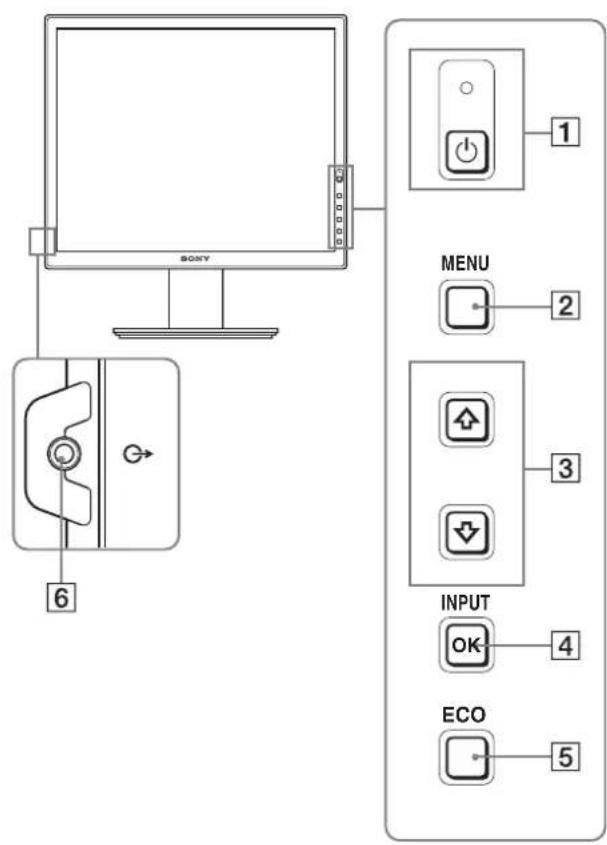

Voorkant van het scherm

De onderdelen die met *worden aangeduid, verschillen afhankelijk van het model. Zie "Technische gegevens" (pagina 20) voor meer informatie.

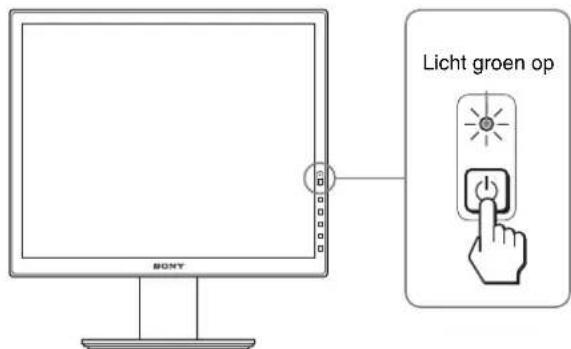

1 ⏻ (stroom) schakelaar en ⏻ (stroom) lampje (pagina's 9, 16)

Met deze schakelaar zet u het beeldscherm aan. Druk nogmaals op de schakelaar om het beeldscherm uit te schakelen.

②MENU toets (pagina 12)

Met deze toets wordt het menuscherm in- en uitgeschakeld.

3 ↓/↑ toetsen (pagina 12)

Met deze toetsen kunt u de menuonderdelen selecteren en wijzigingen aanbrengen.

4 OK toets (pagina 12)

Met deze toets activeert u het geselecteerde menuonderdeel en de wijzigingen die zijn aangebracht met de ↓/↑ toetsen (3).

INPUT (pagina 11)*

Met deze toetsen wordt het video-ingangssignaal geschakeld tussen INPUT1 en INPUT2 als twee computers zijn aangesloten op het beeldscherm. (Alleen beschikbaar als het menu is uitgeschakeld.)

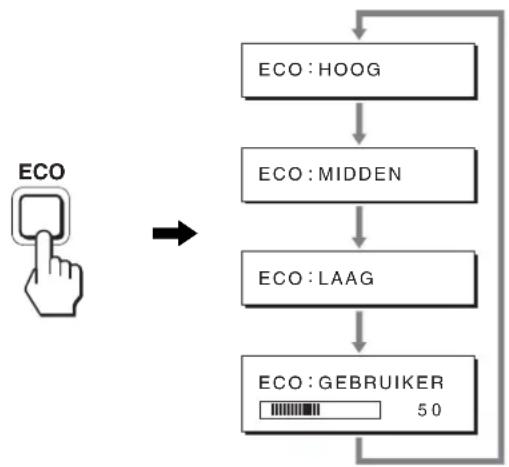

5 ECO toets (pagina 16)

Deze knop wordt gebruikt om het stroomverbruik te verminderen.

Als het menu niet wordt weergegeven, kunt u de beeldkwaliteit voor het huidige ingangssignaal ook automatisch aanpassen door deze knop (One touch Auto adjust) meer dan 3 seconden ingedrukt te houden. (alleen analoog RGB-signaal)

6 Audio-uitgang (pagina 8)

Deze aansluiting voert audiosignalen uit naar de luidsprekers of andere audioapparatuur.

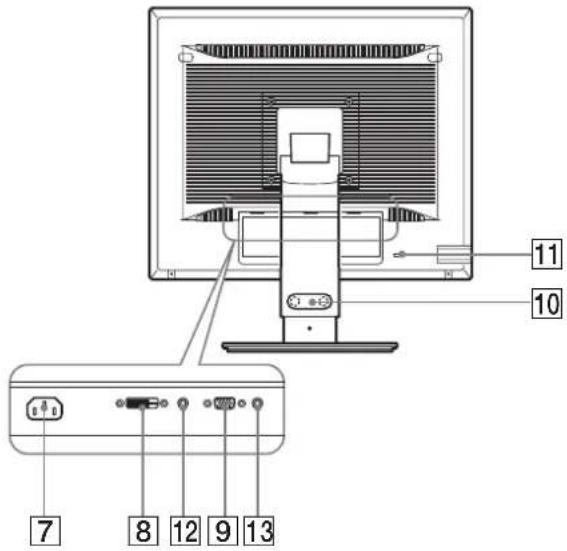

Achterkant van het beeldscherm

7 AC IN aansluiting (pagina 9)

Hierop sluit u het netsnoer aan (bijgeleverd).

8 DVI-D ingang (digitaal RGB) \*pagina 8)

Via deze aansluiting worden digitale RGB-videosignalen ingevoerd conform DVI Rev. 1.0.

9 HD15 ingang (analoog RGB) (pagina 8)

Via deze aansluiting worden analoge RGB-videosignalen (0,700 Vp-p, positief) en synchronisatiesignalen ingevocerd.

10 Kabelhouder (pagina 9)

Met dit onderdeel kunt u kabels en snoeren bevestigen aan het beeldscherm.

11 Opening van het veiligheidsslot

De opening van het veiligheidsslot moet worden gebruikt met het Kensington Micro Saver Security System. Micro Saver Security System is een handelsmerk van Kensington.

12Audio-ingang voor INPUT1 \*

Deze ingang voert audiosignalen in, indien verbonden met de audio-uitgang van een computer of andere audioapparatuur die met INPUT1 is verbonden.

13Audio-ingang voor INPUT2 \*

Deze ingang voert audiosignalen in, indien verbonden met de audio-uitgang van een computer of andere audioapparatuur die met INPUT2 is verbonden.

Instelling

Voordat u het beeldscherm in gebruik neemt, moet u controleren of de verpakking de volgende onderdelen bevat:

• LCD - s c h e r m
• Netsnoer
• Voetstuk *
• HD15-HD15-videosignaalkabel (analoog RGB)
• DVI-D videosignaalkabel (digitaal RGB) *
- CD-ROM (hulpprogramma's voor Windows/Macintosh, gebruiksaanwijzing, enzovoort)
• Garantiekaart
• Installatiehandleiding

De onderdelen die met *worden aangeduid, verschillen afhankelijk van het model. Zie "Technische gegevens" (pagina 20) voor meer informatie.

Instelling 1: De standaard monteren

Druk niet op het LCD-scherm bij het plaatsen van het beeldscherm of het rechtop zetten van het beeldscherm op een bureau of tafel.

Hierdoor kan de uniformiteit van het beeldscherm afnemen of kan het LCD-scherm defect raken.

■Als u de bijgeleverde standaard gebruikt-Gemonteerde standaard\*

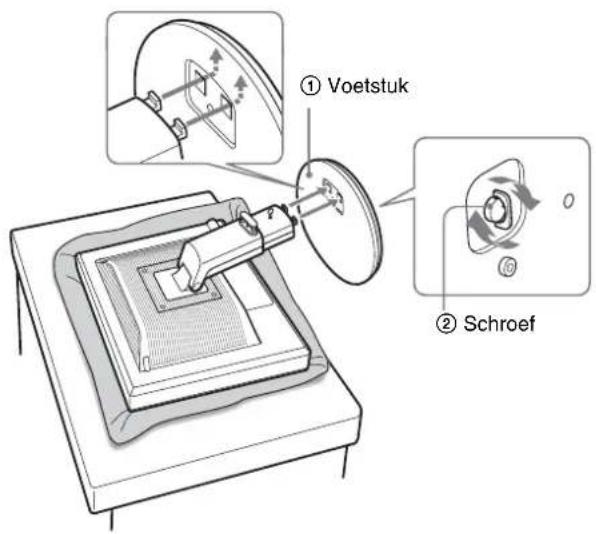

1 Open de doos en haal de voet met standaard eruit.

2 Controleer de bijgeleverde onderdelen.

• Voetstuk (met de schroef aan de onderkant)

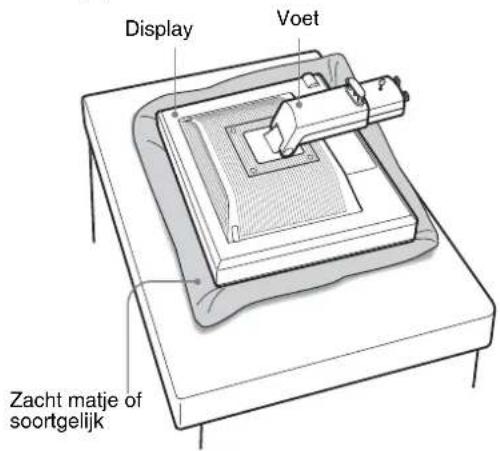

3 Leg een handdoek of iets dergelijks op een vlak oppervlak zoals een bureau.

Het LCD-scherm en de behuizing kunnen beschadigd raken als u het scherm zonder bescherming op het bureau legt.

4 Haal het scherm uit de doos en leg het scherm met de zijkant langs de rand van het bureau.

In de afbeelding ziet u de in hoogte verstelbare standaard. Als u de vaste standaard gebruikt, is stap 5 de laatste stap van de montageprocedure.

5 Plaats de uitsparingen van de arm op de openingen van het voestuk om het voetstuk vast te maken. ① Zorg ervoor dat de schroef goed vastzit, en draai de schroefhendel terug. ② Til de hendel van de schroef op om het voetstuk van het onderstel goed vast te schroeven.

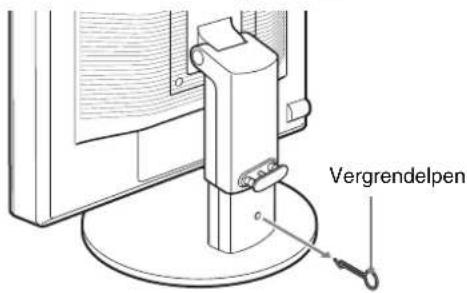

6 Als u het in hoogte verstelbare onderstel gebruikt, verwijder dan de afsluitpin nadat u het in hoogte verstelbare onderstel rechtop heeft gezet.

Opmerking

Verwijder de afsluitpin niet terwijl het onderstel ligt. Het kan vallen of u kunt gewond raken, doordat de hals van het onderstel plotseling losraakt van het Voetstuk.

■ Standaard waarvan de hoogte kan worden aangepast*

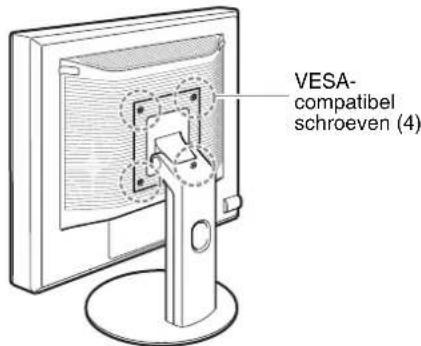

U kunt ook een VESA-onderstel van een ander merk bevestigen. Verwijder dan eerst het meegeleverde onderstel dat aan het beeldscherm is bevestigd.

Instelling 2: De videosignaalkabels aansluiten

- Zet het beeldscherm en de computer uit voordat u deze aansluit.

Opmerkingen

• Raak de pinnen van de videosignaalkabel niet aan omdat deze hierdoor kunnen verbuigen.
• Controleer de uitlijning van de aansluiting om te voorkomen dat de pinnen van de videosignaalkabel worden verbogen.

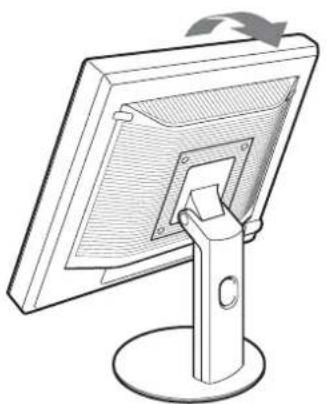

1 Kantel het display omhoog.

Als u het in hoogte verstelbare onderstel gebruikt, til het beeldscherm dan hoger op.*

2 Sluit de videosignaalkabels aan op het beeldscherm.

Als u de vaste voet gebruikt, trek dan eerst de videosignaalkabels door de opening van de voet en sluit ze dan pas op het beeldscherm aan. Voor meer informatie zie "Instelling 5: De kabels vastmaken."

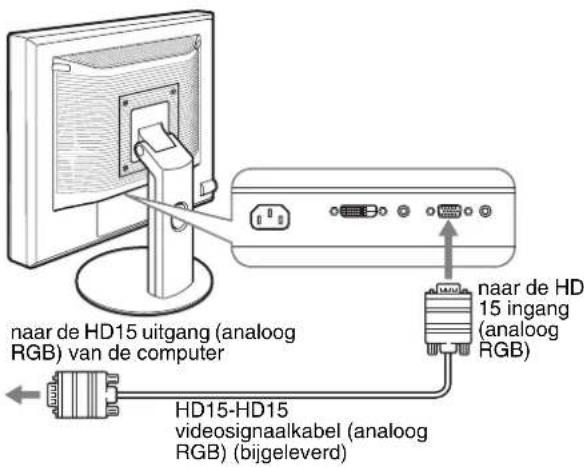

■Een computer aansluiten die is voorzien van een HD15 uitgang (analoog RGB)

Gebruik de bijgeleverde HD15-HD15-videosignaalkabel (analoog RGB) om de computer aan te sluiten op de HD15-ingang van het beeldscherm (analoog RGB).

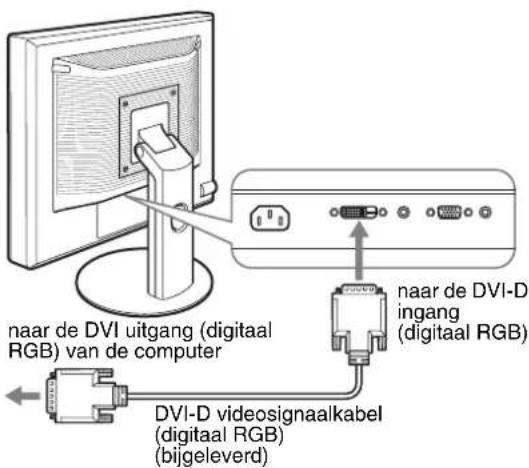

■Een computer aansluiten die is voorzien van een DVI uitgang (digitaal RGB)

Gebruik de bijgeleverde DVI-D-videosignaalkabel (digitale RGB) om de computer aan te sluiten op de DVI-D-ingang van het beeldscherm (digitale RGB).

Instelling 3: De audiokabels aansluiten

Als u niet van plan bent om een audiosignaal uit te sturen, heeft u deze aansluiting niet nodig.

Als u de vaste voet gebruikt, leidt u eerst de audiokabels door de opening in de voet en dan dan sluit u ze aan op het beeldscherm. Voor meer informatie zie "Instelling 5: De kabels vastmaken."

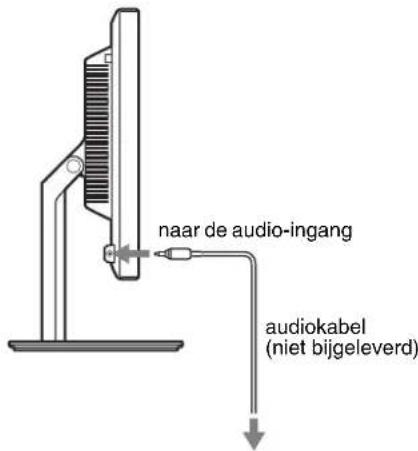

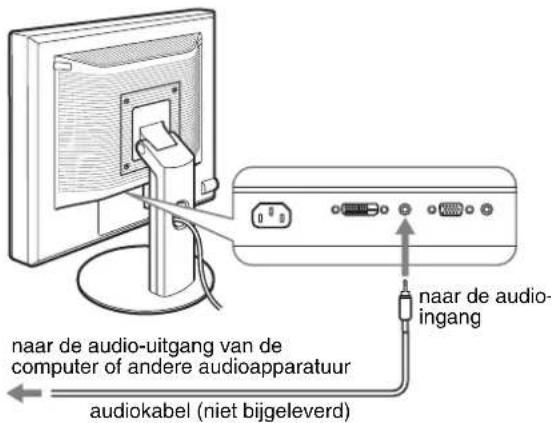

1 Sluit de audio-ingang van het beeldscherm met de audiokabel (niet bijgeleverd) aan op de audio-uitgang van de computer of andere apparatuur.

2 Sluit de audiokabel (niet bijgeleverd) stevig aan op de audio-uitgang van het beeldscherm.

De geluidsweergave verandert, als de audio-ingang en audio-uitgang is aangesloten.*

Sluit de audioapparatuur aan die zich binnen het inputbereik bevindt, dat wordt weergegeven op het scherm onder audio-ingangsspecificaties. Een te hoge input kan schade aan het scherm veroorzaken.*

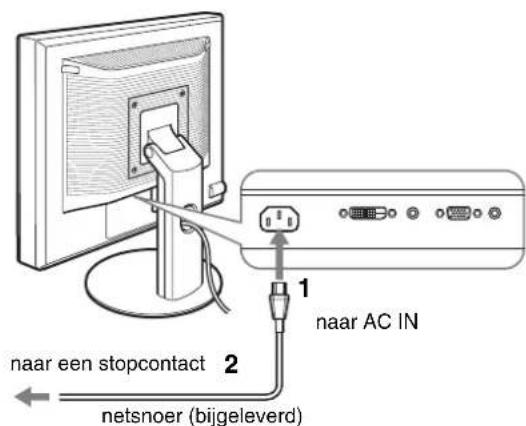

Instelling 4: Het netsnoer aansluiten

Als u de vaste voet gebruikt, leidt u de stroomtoevoerkabel eerst door de opening in de voet en dan dan sluit u deze aan op het beeldscherm. Voor meer informatie zie "Instelling 5: De kabels vastmaken."

1 Sluit het bijgeleverde netsnoer aan op de AC IN ingang van het beeldscherm.

2 Sluit het andere uiteinde van het netsnoer aan op een stopcontact.

Instelling 5: De kabels vastmaken

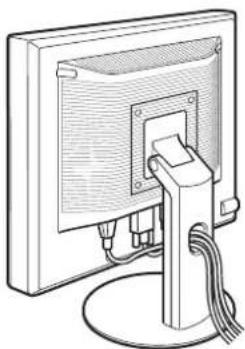

■ Gemonteerde standaard \*

Zorg er voor dat de snoeren en kabels op de wijze zoals in de afbeelding is aangegeven, door de opening van de voet zijn getrokken.

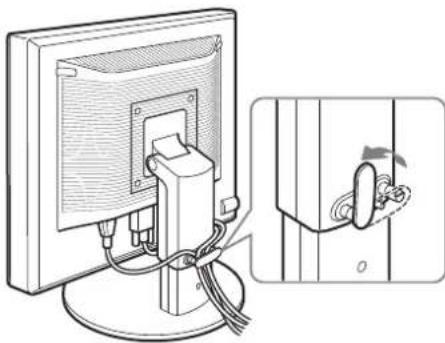

■ In hoogte verstelbaar onderstel\*

Trek de snoeren en kabels door de kabelhouder, zoals in de afbeelding wordt weergegeven.

Laat de snoeren en kabels tijdens het samenbinden een beetje vieren. Trek niet te hard om te voorkomen dat de kabels of snoeren losraken van de aansluitingen of stekkers wanneer u de schermhoek aanpast. Als u de snoeren en kabels te strak trekt, kunnen deze beschadigd raken.

Instelling 6: Het beeldscherm en de computer aanzetten

1 Druk op de ⏻ (stroom) schakelaar aan de voorkant van het beeldscherm.

Het ⏻ (stroom) lampje licht groen op.

2 Zet de computer aan.

Als er geen beeld verschijnt op het scherm

• Controleer of het netsnoer en de videosignaalkabel goed zijn aangesloten.
• Als "GEEN INPUT SIGNAAL" op het scherm verschijnt:
• De computer staat in de stroomspaarstand. Druk op een willekeurige toets op het toetsenbord of verplaats de muis.
• Controller of het ingangssignaal juist is ingesteld door op de OK toets te drukken (pagina 11).
• Als "KABEL NIET AANGESLOTEN" op het scherm verschijnt:
• Controleer of de videosignaalkabels goed zijn aangesloten.
• Controleer of het ingangssignaal juist is ingesteld door op de OK toets te drukken (pagina 11).

- Als "BUITEN BEREIK" op het scherm verschijnt: Sluit het oude beeldscherm opnieuw aan. Pas vervolgens de grafische kaart van de computer aan het volgende bereik aan.

	Analoog RGB Digitaal RGB
Horizontale frequentie	28 – 80 kHz 28 – 64 kHz
Verticale frequentie	48 – 75 Hz 60 Hz
Resolutie	1280 × 1024 of minder

Zie "Problemen en oplossingen" op pagina 18 voor meer informatie over berichten op het scherm.

Geen specifieke stuurprogramma's vereist

De monitor voldoct aan de "DDC" Plug & Play-norm en bepaalt automatisch alle monitorgegevens. U hoeft geen specifiek stuurprogramma op de computer te installeren. Als u de computer de eerste keer inschakelt nadat u de monitor hebt aangesloten, wordt de installatiewizard wellicht weergegeven op het scherm. Volg in dat geval de instructies op het scherm. De Plug & Play monitor wordt automatisch geselecteerd zodat u deze monitor kunt gebruiken.

De verticale frequentie wordt ingesteld op 60 Hz. Aangezien de monitor weinig trillingen produccert, kunt u deze meteen gebruiken. U hoeft de verticale frequentie niet hoog in te stellen.

Instelling 7: Pas de stand en de hoogte aan

U kunt de monitor verstellen binnen de hieronder weergegeven hoeken.

Pak beide zijden van het LCD-scherm vast en stel de gewenste hoek in.

Als u het in hoogte verstelbare onderstel gebruikt, kan de hoogte ook worden versteld zoals hierna is aangegeven.

Houd beide kanten van het LCD-scherm vast, en pas daarna de hoogte van het scherm aan.

Comfortabel gebruik van het beeldscherm

Pas de kijkhoek van het beeldscherm aan op basis van de hoogte van uw bureau en stoel, zodat het licht niet wordt gereflecteerd van het scherm in uw ogen.

Opmerkingen

• Let er bij het afstellen van de schermhoek op dat u het scherm niet tegen voorwerpen rond het scherm aanstoot.
• Plaats geen voorwerpen onder het beeldscherm als u de hoogte van het onderstel aanpast. Het kan per ongeluk beschadigen.

Het ingangssignaal selecteren

(INPUT1/INPUT2)\*

Druk op de toets OK.

Het ingangssignaal verandert wanneer u op deze knop drukt.

Bericht op het scherm(verschijnt ongeveer 5seconden in delinkerbovenhoek)	Configuratie van hetinvoersignaal
INPUT1: DVI-D*	DVI-D ingang (digitaal RGB)voor INPUT1
INPUT2: HD15 HD15 ingang (analoog RGB)voor INPUT2

NL

Het beeldscherm instellen

Voordat u wijzigingen aanbrengt

Sluit het beeldscherm op de computer aan en schakel beide apparaten in.

Voor de beste resultaten wacht u ten minste 30 minuten voordat u de instellingen gaat aanpassen nadat het beeldscherm op de computer is aangesloten en is ingeschakeld.

Met het schermmenu kunt u veel instellingen van het beeldscherm wijzigen.

Het menu gebruiken

1 Geef het hoofdmenu weer.

Druk op de MENU toets om het hoofdmenu op het scherm weer te geven.

2 Selecteer het menu dat u wilt aanpassen.

Druk op de ↓/↑ toetsen om het gewenste menu weer te geven. Druk op de OK toets om het menuonderdeel te selecteren.

3 Pas het item aan.

Druk op de ↓/↑ toetsen om de instelling aan te passen. Druk vervolgens op de OK toets.

Wanneer u op de OK toets drukt, wordt de instelling opgeslagen en verschijnt het vorige menu op het scherm.

Druk één keer op de MENU toets om naar het normale beeld terug te keren. Als er niet op een toets wordt gedrukt, wordt het menu na ongeveer 45 seconden automatisch gesloten.

■ De standaardinstellingen herstellen

U kunt de standaardinstellingen herstellen met het RESET menu. Zie (RESET) op pagina 15 voor meer informatie over het herstellen van de standaardinstellingen.

Overzicht van menuopties

Menuopties verschillen per model.

Controleer uw modelnaam onder aan het beeldscherm en raadpleeg de volgende tabellen.

	SDM-S75A/S95ARSDM-S75E/S95ER
BACKLIGHT
CONTRAST	1)
HELDERHEID	1)
GAMMA	1)
KLEUREN 9300K
	6500K
	sRGB ^1)
	GEBRUIKER(gevoeligheid van R en B)
SCHERPTE
MODUS HERSTEL*
SCHERM AUTO
	FASE
	PITCH
	H CENTRERING
	V CENTRERING
POSITIE MENU
INGANG ZOEKEN*
LANGUAGE ENGLISH
	FRANÇAIS
	DEUTSCH
	ESPAÑOL
	ITALIANO
	NEDERLANDS
	SVENSKA
	РУССКИЙ
	日本語
	中文
RESET	OK
	ANNULEREN
TOETSEN SLOT	AAN
	UIT

	SDM-S75D/S95DRSDM-S75F/S95FRSDM-S75N/S95NR
BEELDREGELING menu*
MODUS (ECO modus)	HOOG
	MIDDEN
	LAAG
	GEBRUIKER
BACKLIGHT
CONTRAST	1)
HELDERHEID	1)
GAMMA	1)
KLEUREN	9300K
	6500K
	sRGB1)
	GEBRUIKER(gevoeligheid van R en B)
SCHERPTE
MODUS HERSTEL*
SCHERM	AUTO
	FASE
	PITCH
	H CENTRERING
	V CENTRERING
POSITIE MENU	☑
INGANG ZOEKEN*	AUTO AAN
	INGANG1
	INGANG2
	AUTO UIT
LANGUAGE	ENGLISH
	FRANÇAIS
	DEUTSCH
	ESPAÑOL
	ITALIANO
	NEDERLANDS
	SVENSKA
	РУССКИЙ
	日本語
	中文
RESET	OK
	ANNULEREN
TOETSEN SLOT AAN
	UIT

1) CONTRAST, HELDERHEID en GAMMA kunt u niet aanpassen als "sRGB" is geselecteerd.

Het menu BEELDREGELING\*

Voor beeldschermen met analoge ingangen kunnen BACKLIGHT, CONTRAST en HELDERHEID alleen worden aangepast als de ECO-modus is geselecteerd voor de GEBRUIKER.

Items Druk op de ↑		Druk op de ↓
	toets	toets
MODUS	Stel de ECO-modus in.
HOOG	Selecteer de helderheid van uw beeldscherm, "HOOG", "MIDDEN" of "LAAG", of selecteer "GEBRUIKER"
MIDDEN
LAAG
GEBRUIKER	om te besparen op het stroomverbruik.U kunt de fijne tinten van de helderheid van uw beeldscherm aanpassen, als u de "GEBRUIKER" -modus heeft geselecteerd.U kunt allerlei modi instellen door een invoer aan te zetten.
BACKLIGHT Het scherm wordt helderder.		Het scherm wordt donkerder.
CONTRAST Het contrast van het beeld wordt verscherpt.		Het contrast van het beeld wordt minder scherp.
HELDERHEID Hiermee wordt het beeld lichter (zwart etiket).		Hiermee wordt het beeld donderder (zwart etiket).
GAMMA KenmerkenU kunt de oorspronkelijke kleuren van de beelden op het scherm herstellen.

Opmerking

Als u "sRGB" selecteert, kunt u CONTRAST, HELDERHEID en GAMMA niet aanpassen.

Het menu KLEUREN

Items Kenmerken
9300K Blauwe tint
6500K Rode tint
sRGB1)	Als u "sRGB" selecteert, wordt de kleur aan het sRGB-profiel aangepast. (De sRGB-kleurinstelling is een standaardprotocol voor kleurruimten die is ontworpen voor computerproducten.) Als u "sRGB" selecteert, moeten de kleurinstellingen van de computer zijn ingesteld op het sRGB-profiel.
GEBRUIKER2)	U kunt de kleurtemperatuur precies aanpassen en deze kleurinstelling wordt in het geheugen opgeslagen.

1) Als een aangesloten computer of ander apparaat niet geschikt is voor sRGB, kan de kleur niet worden aangepast aan het sRGB-profiel. Als u "sRGB" selecteert, kunt u CONTRAST, HELDERHEID en GAMMA niet aanpassen. sRGB is niet beschikbaar als de modus HOOG, MIDDEN of LAAG voor de ECO-modus is geselecteerd. ("sRGB" wordt grijs weergegeven)

2) Bij deze aanpassing wordt de kleurtemperatuur gewijzigd door de componenten R en B ten opzichte van G (groen) te verhogen of te verlagen. De component G staat vast.

Het menu SCHERPTE

Items Druk op de ↓/↑ toetsen

SCHERPTE Pas deze optie aan om de rand van beelden, enzovoort te verscherpen.

→← Het menu MODUS HERSTEL. (alleen voor menu BEELDREGELLING) \*

Items Kenmerken

OK U kunt de aangepaste instellingen van BACKLIGHT, CONTRAST, HELDERHEID, GAMMA, KLEUREN en SCHERPTE terugzetten op de standaardinstellingen.

ANNULEREN Het herstellen van de standaardinstellingen wordt geannuleerd en er wordt teruggekeerd naar het menuscherm.

A Het menu SCHERM (alleen voor analoge RGB-signalen)

■ Functie voor het automatisch aanpassen van de beeldkwaliteit

Als de monitor een invoersignaal ontvangt, worden de positie en scherpte van het beeld (fase/pitch) automatisch aangepast zodat er een scherp beeld wordt weergegeven (pagina 16).

Opmerking

Als de functie voor het automatisch aanpassen van de beeldkwaliteit is geactiveerd, is alleen de ⏻ (stroom) schakelaar beschikbaar. Het beeld kan gedurende deze tijd flikkeren, maar dit is geen defect. Wacht even tot de aanpassing is voltooid.

Als het beeld niet volledig wordt aangepast aan de functie voor het automatisch aanpassen van de beeldkwaliteit

U kunt de beeldkwaliteit voor het huidige invoersignaal automatisch verder aanpassen. (Zie AUTO hieronder.)

Als u de beeldkwaliteit nog verder moet aanpassen

U kunt de scherpte (fase/pitch) en positie (horizontaal/verticaal) van het beeld handmatig aanpassen.

Deze aanpassingen zijn in het geheugen opgeslagen en worden automatisch opgeroepen als het beeldscherm hetzelfde ingangssignaal ontvangt. De instellingen moeten eventueel weer worden aangepast als u het ingangssignaal verandert nadat u uw computer opnieuw aansluit.

Items Kenmerken

AUTO Pas de fase, pitch en horizontale/verticalepositie van het scherm aan voor het huidige invoersignaal en sla deze aanpassingen op.

■ De scherpte en positie van het beeld handmatig aanpassen (PHASE/PITCH/H CENTER/V CENTER)

U kunt de scherpte en de positie van het beeld als volgt aanpassen.

1 Stel de resolutie van het beeldscherm in op 1280 × 1024.
2 Plaats de CD-ROM in het CD-ROM-station.
3 Start de CD-ROM en geef het testpatroon weer.

Voor gebruikers van Windows

Als Auto run werkt:

1 Klik op "Hulpprogramma voor instellen van monitor (UTILITY)".
2 Klik op "Adjust", bevestig de resolutie en klik daarna op "Next".
3 Het testpatroon voor PITCH, PHASE, H CENTER en V CENTER verschijnen op volgorde.

Als Auto run niet werkt:

1 Open "Mijn computer" en klik met uw rechtermuisknop op het pictogram CD-ROM. Ga naar de "Verkenner" en open het pictogram CD-ROM.
2 Open [Utility] en selecteer [Windows].
3 Start [Win_Utility.exe].
Het testpatroon verschijnt.

Voor gebruikers van Macintosh

1 Open [Utility] en selecteer [Mac].
2 Start [Mac_Utility.exe]
Het testpatroon verschijnt.

Items Druk op de ↓/↑ toetsen

FASE De horizontale strepen op het scherm minimaliseren.
PITCH De verticale strepen verdwijnen.
H CENTRERING De beeldpositie wordt aangepast
V CENTRERING	wanneer het beeld niet in het midden van het scherm wordt weergegeven.

Het menu POSITIE MENU

Items Druk op de ↓/↑ toetsen

POSITIE MENU U kunt de positie van het menu op het scherm wijzigen. U kunt kiezen uit 9 posities.

→ Het menu INGANG ZOEKEN\*

De modellen met digitale ingang zoeken naar ieder ingangssignaal. U kunt automatisch over en weer schakelen tussen de signalen.

Items Kenmerken

AUTO AAN Als de geselecteerde ingang geen signaal heeft of als u een ingang selecteert met de OK toets en deze ingang geen invoersignaal heeft, wordt een schermbericht weergegeven. Het beeldscherm zoekt automatisch naar het invoersignaal en schakelt automatisch over naar een andere ingang.Als de ingang wordt gewijzigd, wordt de geselecteerde ingang weergegeven in de linkerbovenhoek van het scherm.Wordt er geen invoersignaal ontvangen, dan wordt de energiespaarstand van de monitor automatisch geactiveerd.

Items Kenmerken

INGANG1 Als u het scherm inschakelt, wordt
	INGANG1 of INGANG2 als
INGANG2	prioriteitsinstelling weergegeven (de optic INGANG ZOEKEN zal niet werken).
AUTO UTT De ingang wordt niet automatisch gewijzigd. Druk op OK om de ingang te wijzigen.

A Het menu LANGUAGE

Items Druk op de ↓/↑ toetsen

ENGLISH	Engels
FRANÇAIS	Frans
DEUTSCH	Duits
ESPAÑOL	Spaans
ITALIANO	Italiaans
NEDERLANDS
SVENSKA	Zweeds
РУССКИЙ	Russisch
日本語	Japans
中文	Chinees

→← Het menu RESET (standaardinstellingen herstellen)

Items Kenmerken

OK De aangepaste instellingen terugzettenop de standaardinstellingen behalve deinstelling van het menuA(Language).

ANNULEREN Het herstellen van destandaardinstellingen wordt geannuleerden er wordt teruggekeerd naar hetmenuscherm.

Het menu TOETSEN SLOT

Items Kenmerken

AAN	Alleen de ⬤ (stroom) schakelaar werkt.Als u een andere handeling probeert uit te voeren, verschijnt het pictogram O-n(TOETSEN SLOT) op het scherm.
UIT	O-n(TOETSEN SLOT) wordt uitgeschakeld. Als O-n(TOETSEN SLOT) is ingesteld op AAN en u op de MENU toets drukt, wordt O-n(TOETSEN SLOT) automatisch geselecteerd.

Dit beeldscherm voldoet aan de richtlijnen voor stroombesparing die zijn opgesteld door VESA, ENERGY STAR en NUTEK. Als het beeldscherm is aangesloten op een computer of een videokaart die voldoet aan de DPM-norm DPMS (Display Power Management Standard) compatibele videokaart voor analoge invoer/DMPM (DVI Digital Monitor Power Management) voor digitale invoer, gaat het beeldscherm automatisch minder stroom verbruiken zoals hieronder afgebeeld.

Stroomstand ⏻ (stroom) lampje

normale werking groen
actief uit1) (diepe sluimer)	oranje
stroom uitgeschakeld uit

1) Als de stand "actief uit" van de computer wordt geactiveerd, valt het ingangssignaal weg en verschijnt GEEN INPUT SIGNAAL op het scherm. Na 5 seconden wordt de stroomspaarstand van het beeldscherm geactiveerd.

"Diepe sluimer" is een stroomspaarstand die is gedefinieerd door de Environmental Protection Agency.

Het stroomverbruik verminderen (ECO modus)

Als u herhaaldelijk op de ECO toets aan de voorkant van het beeldscherm drukt, kunt u de helderheid van het scherm selecteren.

Elke modus wordt op het scherm weergegeven en de helderheid van het scherm wordt beperkt op basis van de modus. Het menu verdwijnt automatisch na ongeveer 5 seconden.

De helderheid van het scherm en het stroomverbruik worden beperkt als de modus wordt gewijzigd van HOOG in MIDDEN in LAAG.

De standaardinstelling voor de helderheid van het scherm is HOOG.

Als u GEBRUIKER selecteert, kunt u het niveau van de achtergrondverlichting aanpassen door op de ↓/↑ toetsen te drukken, op dezelfde manier als wanneer u BACKLIGHT selecteert met het menu.

Opmerking\*

Voor beeldschermen met analoge ingangen, zijn de items BACKLIGHT, CONTRAST en HELDERHEID van het menu alleen beschikbaar als de ECO-modus is ingesteld op GEBRUIKER (pagina 14).

Functie voor automatisch aanpassen van de beeldkwaliteit (alleen analoog RGB-signaal)

Als het beeldscherm een ingangssignaal ontvangt, worden de beeldpositie en -scherpte (fase/pitch) automatisch aangepast zodat er een scherp beeld op het scherm verschijnt.

Fabrieksinstelling

Als het beeldscherm een ingangssignaal ontvangt, wordt dit automatisch afgestemd op een van de fabricksinstellingen die in het geheugen van het beeldscherm zijn opgeslagen om een beeld van hoge kwaliteit in het midden van het scherm te verkrijgen. Wanneer het ingangssignaal overeenkomt met de fabricksinstelling, wordt het beeld automatisch op het scherm weergegeven met de juiste standaardinstellingen.

Als ingangssignalen niet overeenkomen met de fabrieksinstellingen

Als het beeldscherm een ingangssignaal ontvangt dat niet overeenkomt met een van de fabrieksinstellingen, wordt de functie voor het automatisch aanpassen van de beeldkwaliteit van het beeldscherm geactiveerd waardoor er altijd een scherp beeld verschijnt op het scherm (binnen het volgende frequentiebereik): Horizontale frequentie: 28–80 kHz

Verticale frequentie: 48–75 Hz

De eerste keer dat het beeldscherm ingangssignalen ontvangt die niet overeenkomen met een van de fabrieksinstellingen, kan het langer dan normaal duren voordat het beeld op het scherm verschijnt. De instelgegevens worden automatisch opgeslagen in het geheugen zodat het beeldscherm op dezelfde manier werkt als wanneer het beeldscherm signalen ontvangt die wel overeenkomen met een van de fabrieksinstellingen.

Fase, pitch en beeldpositie handmatig aanpassen

Voor sommige ingangssignalen kunnen beeldpositie, fase en pitch niet helemaal automatisch worden aangepast. Deze instellingen kunnen dan handmatig worden aangepast (pagina 14). Wanneer u deze instellingen handmatig aanpast, worden deze als gebruikersstanden in het geheugen opgeslagen en automatisch weer opgeroepen wanneer het beeldscherm dezelfde ingangssignalen ontvangt.

Opmerking

Als de functie voor het automatisch aanpassen van de beeldkwaliteit is geactiveerd, functioneert alleen de ⏻ (stroom) schakelaar.

Het beeld kan gedurende deze tijd flikkeren, maar dit is geen defect.

Wacht even tot de aanpassing is voltooid.

Problemen oplossen

Lees dit gedeelte aandachtig door voordat u contact opneemt met de technische dienst.

Schermberichten

Als er een probleem is met het ingangssignaal, wordt een van de volgende berichten weergegeven op het scherm. Zie "Problemen en oplossingen" op pagina 18 om dit probleem op te lossen.

Als "BUITEN BEREIK" op het scherm verschijnt

Dit geeft aan dat het ingangssignaal niet wordt ondersteund door het beeldscherm. Controleer de volgende punten.

Zie "Problemen en oplossingen" op pagina 18 voor meer informatie over schermberichten.

Als "xxx.x kHz/xxx Hz" wordt weergegeven

Dit geeft aan dat de horizontale of verticale frequentie niet wordt ondersteund door het beeldscherm.

De cijfers staan voor de horizontale en verticale frequenties van het huidige ingangssignaal.

Voorbeeld

Als "RESOLUTIE > 1280 × 1024" wordt weergegeven

Dit geeft aan dat de resolutie niet wordt ondersteund door de monitor (1280 × 1024 of minder).

Voorbeeld

Ais "GEEN INPUT SIGNAAL" op het scherm verschijnt

Dit geeft aan dat er geen signaal wordt ingevoerd via de gekozen aansluiting.

Als INGANG ZOEKEN (pagina 15) is ingesteld op AAN, zoekt het beeldscherm een ander invoersignaal en wordt de invoer automatisch gewijzigd.

Voorbeeld

Wanneer er geen ingangssignalen worden gevonden, verschijnt het bericht "GA NAAR STROOMSPAAR".

Na 5 seconden wordt dan de stroomspaarstand ingeschakeld.

Als "KABEL NIET AANGESLOTEN" op het scherm verschijnt

Dit geeft aan dat de videosignaalkabel niet is aangesloten op de gekozen aansluiting.

Als INGANG ZOEKEN (pagina 15) is ingesteld op AAN, zoekt het beeldscherm een ander invoersignaal en wordt de invoer automatisch gewijzigd.

Voorbeeld

Wanneer er geen ingangssignalen worden gevonden, verschijnt het bericht "GA NAAR STROOMSPAAR".

Na 45 seconden wordt dan de stroomspaarstand ingeschakeld.

Problemen en oplossingen

Raadpleeg de gebruiksaanwijzing van de aangesloten computer of apparatuur wanneer u problemen hebt met een aangesloten computer of andere apparatuur.

Probleem Controleer deze punten
Geen beeld
Als het ⏻ (stroom) lampje niet brandt of oranje wordt,	• Controleer of de ⏻ (stroom) schakelaar aan staat.
Als het ⏻ (spannings) lampje niet oplicht wannccr de ⏻ (stroom) schakelaar wordt ingedrukt,	• Controleer of het netsnoer goed is aangesloten.
KABEL NIET AANGESLOTEN verschijnt op het scherm.	• Controleer of de videosignaalkabel goed is aangesloten en of alle stekkers goed vastzitten (pagina 7).• Controleer of de pinnen van de video-ingang niet zijn verbogen of naar binnen zijn gedrukt.• Controleer of de instelling voor ingangsselectie juist is (pagina 11).• Er is een videosignaalkabel aangesloten die niet is bijgeleverd. Als u een videosignaalkabel aansluit die niet is bijgeleverd, kan KABEL NIET AANGESLOTEN op het scherm verschijnen. Dit duidt niet op een storing.
Als GEEN INPUT SIGNAAL op het beeldscherm verschijnt of het ⏻ (stroom)lampje oranje wordt,	• Controleer of de videosignaalkabel goed is aangesloten en of alle stekkers goed vastzitten (pagina 7).• Controleer of de pinnen van de video-ingang niet zijn verbogen of naar binnen zijn gedrukt.• Controleer of de instelling voor ingangsselectie juist is (pagina 11).■ Problemen die worden veroorzaakt door de computer of andere apparatuur die is aangesloten en niet door het beeldscherm• De computer staat in de stroomspaarstand. Druk op een willekeurige toets op het toetsenbord of verplaats de muis.• Controleer of de grafische kaart goed is geïnstalleerd.• Controleer of de computer is ingeschakeld.• Start de computer opnieuw op.
BUITEN BEREIK verschijnt op het scherm (pagina 17).	■ Problemen die worden veroorzaakt door de computer of andere apparatuur die is aangesloten en niet door het beeldscherm• Controleer of het videofrequentiebereik binnen de specificaties van het beeldscherm valt. Als u een oud beeldscherm hebt vervangen door dit beeldscherm, moet u het oude beeldscherm opnieuw aansluiten en de grafische kaart van de computer aanpassen aan het volgende bereik:Horizontaal: 28 - 80 kHz (analoog RGB), 28 - 64 kHz (digitaal RGB)Verticaal: 48 - 75 Hz (analoog RGB), 60 Hz (digitaal RGB)Resolutie: 1280 × 1024 of minder
U gebruikt Windows. • Als u een oud beeldscherm hebt vervangen door dit beeldscherm, moet u het oude beeldscherm opnieuw aansluiten en de volgende procedure uitvoeren. "SONY" in de lijst met "Fabrikanten" en selecteer de gewenste modelnaam in de lijst met "modellen" in het Windows-venster voor apparaatselectie. Als de modelnaam van dit beeldscherm niet in de lijst met "modellen" wordt weergegeven, moet u "Plug & Play" proberen.
Bij gebruik van een Macintosh systeem.	• Gebruik desgewenst een adapter (niet meegeleverd) bij aansluiting op een Macintosh computer. Sluit de adapter aan op de computer voordat u de videosignaalkabel aansluit.
Het beeld flikkert, springt, oscilleert of is vervormd.	• Pas de pitch en fase aan (alleen analoog RGB-signaal) (pagina 14).• Probeer het beeldscherm aan te sluiten op een ander stopcontact, bij voorkeur op een ander circuit.■ Probleem dat wordt veroorzaakt door de computer of andere apparatuur die is aangesloten en niet door het beeldscherm• Raadpleeg de handleiding van de grafische kaart voor de juiste instelling van het beeldscherm.• Controleer of de grafische modus (VESA, Macintosh 19" Color, enzovoort) en de frequentie van het ingangssignaal worden ondersteund door het beeldscherm. Zelfs als de frequentie binnen het juiste bereik ligt, hebben bepaalde grafische kaarten een synchronisatiepuls die te smal is om correct te worden gesynchroniseerd door het beeldscherm.• Dit beeldscherm verwerkt geen interlace-signalen. Stel deze in op progressive-signalen.• Pas de frequentie voor vernieuwen (verticale frequentie) van de computer aan om een optimaal beeld te verkrijgen.
Het beeld is wazig. • Pas de helderheid en het contrast aan (pagina 14).• Pas de pitch en fase aan (alleen analoog RGB-signaal) (pagina 14).■ Probleem dat wordt veroorzaakt door de computer of andere apparatuur die is aangesloten en niet door het beeldscherm• Stel de resolutie in op 1280 × 1024 op de computer.
Echobeeld (ghosting). • Gebruik geen videoverlengsnoeren en/of videoschakeldozen.• Controleer of alle stekkers goed vastzitten.
Het beeld is niet gecentreerd of heeft niet de juiste afmetingen.(alleen analoog RGB-signaal)	• Pas de pitch en fase aan (pagina 14).• Pas de positie van het beeld aan (pagina 14). Houd er rekening mee dat in bepaalde videostanden het scherm niet volledig wordt gevuld.
Het beeld is te klein. ■	Probleem dat wordt veroorzaakt door de computer of andere apparatuur die is aangesloten en niet door het beeldscherm• Stel de resolutie in op 1280 × 1024 op de computer.
Het beeld is donker.	• Pas de achtergrondverlichting aan (pagina 14).• Pas de helderheid aan (pagina 14).• Pas de gamma aan met het GAMMA menu. (pagina 14).• Na het inschakelen van het beeldscherm duurt het enkele minuten voordat het scherm oplicht.• Het scherm wordt wellicht donkerder, afhankelijk van de geselecteerde ECO modus.
Golvend of elliptisch patroon (moiré) is zichtbaar.	• Pas de pitch en fase aan (alleen analoog RGB-signaal) (pagina 14).
De kleur is niet gelijkmatig.	• Pas de pitch en fase aan (alleen analoog RGB-signaal) (pagina 14).
Onzuivere witweergave.	• Pas de kleurtemperatuur aan (pagina 14).
De toetsen van het beeldscherm werken niet (verschijnt op het scherm).	• Als TOETSEN SLOT is ingesteld op AAN, stelt u deze in op UIT (pagina 15).
Het scherm wordt na enige tijd uitgeschakeld.	■ Problemen die worden veroorzaakt door de aangesloten computer of andere apparatuur• Schakel de stroomspaarstand van de computer uit.
De resolutie die op het menuscherm wordt weergegeven, is onjuist.	• Afhankelijk van de instelling van de grafische kaart, kan de resolutie die op het menuscherm wordt weergegeven, niet overeenkomen met de resolutie van het beeldscherm.

De gegevens van dit beeldscherm weergeven Houd de MENU knop langer dan 5 seconden ingedrukt terwijl het beeldscherm een videosignaal ontvangt totdat het infovenster verschijnt.

Als u nogmaals op de MENU knop drukt, verdwijnt het venster.

Voorbeeld

Hoewel dit beeldscherm met de modelnamen SDM-S75 S95*is*vastgelegd in de veiligheidsvoorschriften, worden de namen SDM-S75A/S95AR/S75D/S95DR/S75E/S95ER/S75F/S95FR/S75N/S95NR gebruikt voor de verkoop. Als een probleem blijft optreden, moet u contact opnemen met een erkende Sony dealer en de volgende informatie opgeven:

• Modelnaam
• Serienummer
• Gedetailleerde beschrijving van het probleem
• Datum van aanschaf
• Naam en specificaties van uw computer en grafische kaart
• Type ingangssignalen (analoog RGB/digital RGB)

Technische gegevens

Modelnaam SDM-S75A $DM-S95AR SDM-S75E		SDM-S95ER
LCD-scherm Type: a-Si TFT Active Matrix
Beeldformaat: inch 17,0 19,0 17,0 19,0
Ingangssignaalindeling RGB-werkingsfrequentie
Resolutic Horizontaal: Max. 1280 punten
Type ingangssignaal (digitaal/analoog)	Analoog ×1
Ingangssignaalniveaus	RGB-videosignaal 0,7 Vp-p, 75 Ω, positiefSYNC-signaalTTL-niveau, 2,2 kΩ, positief of negatief
Audio-ingang	Stereo-mini-ingang,
Audio-uitgang	Stereo-mini-ingang
Stroomvereisten	100 - 240 V, 50 - 60 Hz, Max. 1,0 A
Elektriciteitsverbruik	Max. 45 W	Max. 50 W	Max. 45 W	Max. 50 W
Werkingstemperatuur	5 - 35 °C
Type voet	Vast	Vast	In hoogte verstelbaar	In hoogte verstelbaar
Afmetingen (breedte/hoogte/diepte)	Ongeveer 369 × 423,5 × 225 mm(met standaard)Ongeveer 369 × 315 × 66 mm(zonder standaard)	Ongeveer 414 × 439,5 × 225 mm(met standaard)Ongeveer 414 × 348 × 69 mm(zonder standaard)	Ongeveer 369 × 393,5 - 503,5 × 253 mm(met standaard)Ongeveer 369 × 315 × 66 mm(zonder standaard)	Ongeveer 414 × 409,5 - 519,5 × 277,5 mm(met standaard)Ongeveer 414 × 348 × 69 mm(zonder standaard)
Gewicht	Ongeveer 6,4 kg(met standaard)Ongeveer 4,3 kg(zonder standaard)	Ongeveer 7,3 kg(met standaard)Ongeveer 5,2 kg(zonder standaard)	Ongeveer 7,5 kg(met standaard)Ongeveer 4,3 kg(zonder standaard)	Ongeveer 8,7 kg(met standaard)Ongeveer 5,2 kg(zonder standaard)
Plug & Play	DDC2B
Accessoires	Zie pagina 6.

1) Aanbevolen horizontale en verticale synchronisatie-conditie
- Horizontale synchronisatiebreedte moet meer dan 4,8% van de totale horizontale tijd zijn of 0,8 μsec, afhankelijk van wat het grootst is.
- Horizontale onderdrukkingsbreedte moet meer dan 2,5 µsec zijn.
- Verticale onderdrukkingsbreedte moet meer dan 450 µsec zijn.

Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving.

0,5

Modelnaam SDM-S75D	SDM-S95DR SDM-S75F	SDM-S95FR
LCD-scherm Type: a-Si TFT	Active Matrix
Beeldformaat: inch 17,0 19,0	17,0 19,0
Ingangssignaalindeling RGB-werkingsfrequentie
Resolutie Horizontaal: Max.	1280 punten
	Verticaal: Max. 1024 lijnen
Type ingangssignaal(digitaal/analoog)	Digitaal × 1/Analoog × 1
Ingangssignaalniveaus	RGB-videosignaal 0,7 Vp-p, 75 Ω, positiefSYNC-signaalTTL-niveau, 2,2 kΩ, positief of negatiefDigitaal RGB (DVI) signaal: TMDS (Single link)
Audio-ingang	Sterco-mini-ingang, 0,5 Vrms
Audio-uitgang	Stereo-mini-ingang
Stroomvereisten	100 - 240 V, 50 - 60 Hz, Max. 1,0 A
Elektriciteitsverbruik	Max. 45 W	Max. 50 W	Max. 45 W	Max. 50 W
Werkingstemperatuur	5 - 35 °C
Type voet	Vast	Vast	In hoogte verstelbaar	In hoogte verstelbaar
Afmetingen (breedte/hoogte/diepte)	Ongeveer 369 × 423,5 × 225 mm(met standaard)Ongeveer 369 × 315 × 66 mm(zonder standaard)	Ongeveer 414 × 439,5 × 225 mm(met standaard)Ongeveer 414 × 348 × 69 mm(zonder standaard)	Ongeveer 369 × 393,5 - 503,5 × 253 mm(met standaard)Ongeveer 369 × 315 × 66 mm(zonder standaard)	Ongeveer 414 × 409,5 - 519,5 × 277,5 mm(met standaard)Ongceveer 414 × 348 × 69 mm(zonder standaard)
Gewicht	Ongeveer 6,4 kg(met standaard)Ongeveer 4,3 kg(zonder standaard)	Ongeveer 7,3 kg(met standaard)Ongeveer 5,2 kg(zonder standaard)	Ongeveer 7,5 kg(met standaard)Ongeveer 4,3 kg(zonder standaard)	Ongeveer 8,7 kg(met standaard)Ongeveer 5,2 kg(zonder standaard)
Plug & Play	DDC2B
Accessoires	Zie pagina 6.

1) Aanbevolen horizontale en verticale synchronisatie-conditie

- Horizontale synchronisatiebreedte moet meer dan 4,8% van de totale horizontale tijd zijn of 0,8 µsec, afhankelijk van wat het grootst is.

- Horizontale onderdrukkingsbreedte moet meer dan 2,5 µsec zijn.

- Verticale onderdrukkingsbreedte moet meer dan 450 µsec zijn.

Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving.

Modelnaam SDM-S75N SDM-S95NR
LCD-scherm Type: a-Si TFT	Active Matrix
Beeldformaat: inch 17,0 19,0
Ingangssignaalindeling RGB-werkingsfrequentie ^1) Horizontaal: 28 – 80 kHz (Analoog RGB)28 – 64 kHz (Digitaal RGB)Verticaal: 48 – 75 Hz (Analoog RGB)60 Hz (Digitaal RGB)
Resolutie Horizontaal: Max.	1280 puntenVerticaal: Max. 1024 lijnen
Type ingangssignaal(digitaal/analoog)	Digitalaal × 1/Analoog × 1
Ingangssignaalniveaus	RGB-videosignaal 0,7 Vp-p, 75 Ω, positiefSYNC-signaalTTL-niveau, 2,2 kΩ, positief of negatiefDigitalaal RGB (DVI) signaal: TMDS (Single link)
Audio-ingang	Stereo-mini-ingang,
Audio-uitgang Stereo-mini-ingang
Stroomvereisten 100 – 240 V, 50 – 60 Hz,Max. 1,0 A
Elektriciteitsverbruik Max.	45 W	Max. 50 W
Werkingstemperatuur	5 – 35 °C
Type voet	–	–
Afmctingen (breedte/hoogte/diepte)	Ongeveer 369 × 315 × 66 mm	Ongeveer 414 × 348 × 69 mm
Gewicht	Ongeveer 4,3 kg(met standaard)	Ongeveer 5,2 kg(met standaard)
Plug & Play	DDC2B
Accessoires	Zie pagina 6.

0,5

Vrms

1) Aanbevolen horizontale en verticale synchronisatie-conditie

- Horizontale synchronisatiebreedte moet meer dan 4,8% van de totale horizontale tijd zijn of 0,8 µsec, afhankelijk van wat het grootst is.

- Horizontale onderdrukkingsbreedte moet meer dan 2,5 µsec zijn.

- Verticale onderdrukkingsbreedte moet meer dan 450 µsec zijn.

Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving.
