SDM-S95FR - Экран SONY - Бесплатное руководство пользователя

Тип продукта	ЖК-дисплей 19 дюймов
Бренд	Sony
Модель	SDM-S95FR
Размер экрана	19 дюймов (диагональ)
Технология отображения	TFT ЖК с активной матрицей a-Si
Максимальное разрешение	1280 x 1024
Входные частоты (аналоговый)	Горизонтальная: 28-80 кГц, Вертикальная: 48-75 Гц
Входные частоты (цифровой)	Горизонтальная: 28-64 кГц, Вертикальная: 60 Гц
Видеовходы	DVI-D (цифровой), HD15 (аналоговый)
Аудиовход	Стерео мини-джек 0,5 В эфф.
Аудиовыход	Стерео мини-джек
Питание	100-240 В перем. тока, 50/60 Гц, макс. 1,0 А
Потребляемая мощность (макс.)	50 Вт
Потребление в режиме ожидания	Менее 1 Вт (режим энергосбережения)
Размеры с подставкой (Ш x В x Г)	414 x 409,5-519,5 x 277,5 мм
Размеры без подставки (Ш x В x Г)	414 x 348 x 69 мм
Вес с подставкой	8,7 кг
Вес без подставки	5,2 кг
Наклон	Примерно 5° вперед, 20° назад
Регулировка высоты	Примерно 110 мм (с регулируемой подставкой)
Рабочая температура	от 5 °C до 35 °C
Функции энергосбережения	VESA DPMS, ENERGY STAR, NUTEK, Режим ECO (Высокий/Средний/Низкий/Пользовательский)
Plug & Play	DDC2B
Комплект поставки	Кабель питания, кабель HD15-HD15, кабель DVI-D, компакт-диск, гарантийный талон, краткое руководство по настройке, основание подставки
Обслуживание и очистка	Перед чисткой отключите питание. Используйте мягкую сухую ткань для ЖК-экрана, ткань, слегка смоченную нейтральным моющим средством, для корпуса. Избегайте растворителей, спирта, бензина.
Безопасность	Не подвергайте воздействию экстремальных температур, вибраций, пыли. Используйте соответствующий кабель питания. Утилизация в соответствии с местными нормами (содержит ртуть).

Часто задаваемые вопросы - SDM-S95FR SONY

Что делать, если экран остается черным, а индикатор питания не горит?

Проверьте, правильно ли подключен кабель питания и работает ли розетка. Нажмите переключатель ⏻ (питание) на передней панели монитора. Если проблема не устранена, обратитесь к авторизованному дилеру Sony.

Что означает сообщение 'НЕТ ВИДЕОСИГНАЛА'?

Это сообщение указывает, что на выбранном входе не обнаружен видеосигнал. Проверьте, надежно ли подключен видеокабель и не находится ли компьютер в режиме ожидания. Нажмите любую клавишу на клавиатуре или переместите мышь. Вы также можете переключить вход, нажав кнопку OK.

Как снизить энергопотребление монитора?

Нажмите кнопку ECO на передней панели монитора для переключения режимов: Высокий, Средний, Низкий и Пользовательский. Режимы Низкий и Средний уменьшают яркость и потребление. В режиме Пользователь вы можете вручную отрегулировать подсветку в меню.

Изображение мерцает или размыто, что делать?

Для аналогового сигнала отрегулируйте параметры ФАЗА и ТАКТОВАЯ ЧАСТОТА в меню ЭКРАН (стр. 14 руководства). Вы также можете запустить автоматическую настройку, удерживая кнопку ECO более 3 секунд. Проверьте также, что разрешение компьютера установлено на 1280 × 1024.

Как очистить ЖК-экран?

Сначала отключите кабель питания. Используйте мягкую сухую ткань для экрана. Для стойких пятен слегка смочите ткань водой или средством для мытья стекол без антистатической добавки. Никогда не используйте спирт, бензин или абразивные средства.

Как отрегулировать высоту монитора?

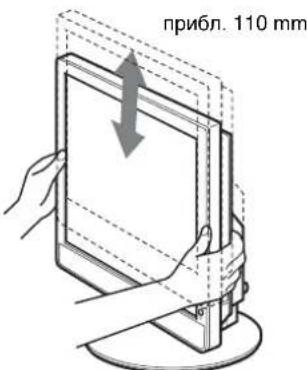

Возьмитесь за ЖК-панель с обеих сторон и аккуратно поднимите или опустите ее. Диапазон регулировки составляет примерно 110 мм. Убедитесь, что регулируемая по высоте подставка установлена правильно и стопорный штифт был удален.

Можно ли использовать монитор с игровой консолью или другим устройством?

Да, монитор имеет вход DVI-D (цифровой) и вход HD15 (аналоговый). Для устройства с выходом HDMI потребуется переходник HDMI-DVI. Обратите внимание, что аудио не передается через DVI, поэтому аудио необходимо подключать отдельно через аудиовход монитора.

Что делать, если кнопки на передней панели не реагируют?

Возможно, включено меню БЛОКИРОВКА МЕНЮ. Чтобы отключить его, нажмите кнопку MENU, перейдите в меню БЛОКИРОВКА МЕНЮ и установите значение ВЫКЛ (стр. 15 руководства). Если блокировка включена, при любой попытке регулировки на экране появляется значок Ⓞn.

Как сбросить все настройки монитора?

Перейдите в меню СБРОС (стр. 15 руководства) и выберите OK. Это сбросит все настройки, кроме языка. Вы также можете сбросить только настройки изображения через меню СБРОС РЕЖИМА в меню НАСТРОЙКА ИЗОБРАЖЕНИЯ.

На экране отображается 'ВНЕ ДИАПАЗОНА ЧАСТОТ', что делать?

Это сообщение означает, что входной сигнал превышает характеристики монитора (горизонтальная частота >80 кГц или вертикальная >75 Гц для аналогового, или >64 кГц/60 Гц для цифрового). Перезагрузите компьютер в безопасном режиме и установите для видеокарты разрешение 1280 × 1024 или ниже с частотой обновления 60 Гц.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SDM-S95FR SONY

Проверьте содержимое упаковки дисплея. Бирка с указанием модели вашего дисплея находится на его задней панели.

BZ 02

Изготовитель: Сони Корпорейшн

Адрес: 6-7-35 Киташинагава.

Шинагава-ку, Токио 141-0001, Япония

Страна-производитель: Китай

NOTICE

Меры предосторожности....4

Проверка названия модели монитора .... 5

Идентификация деталей и органов управления....5

Подготовка к работе....6

Подготовка к работе 1: Сборка подставки.....6

Подготовка к работе 2: Подсоединение кабелей видеосигнала....7

Подготовка к работе 3: Подсоедините аудиошнуры ..... 8

Подготовка к работе 4: Подсоединение кабеля питания .... 9

Подготовка к работе 5: Закрепление кабелей ..... 9

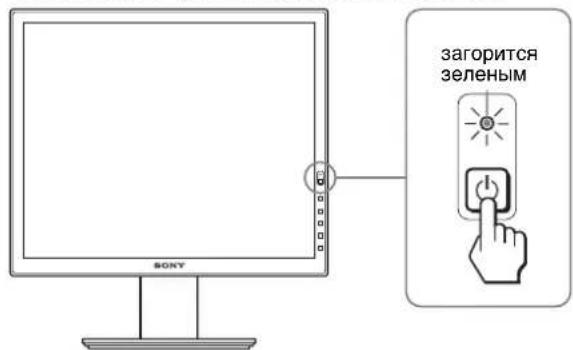

Подготовка к работе 6: Включение дисплея и компьютера....9

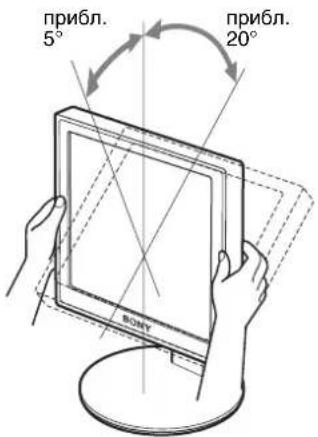

Подготовка к работе 7: Регулировка высоты и наклона .... 10

Выбор входного сигнала (INPUT1/INPUT2) ..... 11

Подстройка дисплея.....12

Перемещение по экранному меню ..... 12

Список параметров меню 13

Меню РЕГУЛИРОВКА 14

Меню ЦВЕТ....14

Меню РЕЗКОСТЬ 14

→← Меню СБРОС РЕЖИМА (только для РЕГУЛИРОВКА) ... 14

A Menю ЭКРАН (только для аналогового сигнала RGB)....14

Меню ПОЗ МЕНЮ 15

Меню РАСПОЗН ВХОДА 15

A Меню LANGUAGE 15

→← Меню СБРОС (восстановление значения по умолчанию) . 15

От Меню БЛОКИРОВКАМЕНЮ 15

Технические особенности .....16

Функция экономии энергии 16

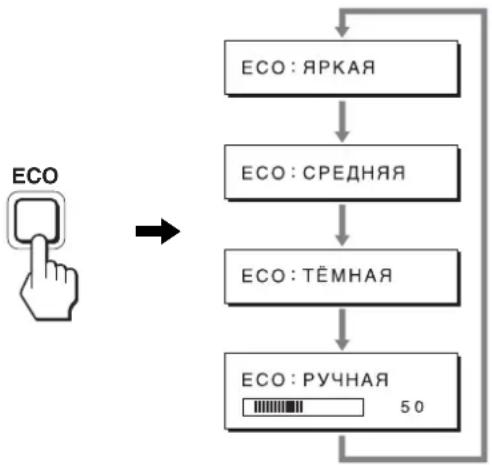

Снижение потребления энергии (режим ЕСО) ..... 16

Функция автоматической регулировки качества изображения (только аналоговый сигнал RGB) 16

Устранение неисправностей .....17

Экранные сообщения.... 17

Симптомы неполадок и действия по их устранению ..... 18

Технические характеристики .....20

• Macintosh является торговой Маркой Apple Computer, Inc., зарегистрированной в США и других странах.
- Windows ^® являются зарегистрированными торговыми марками Microsoft Corporation в США и других странах.
- IBM PC/AT и VGA являются зарегистрированными торговыми марками IBM Corporation в США.
• VESA и DDC™ являются торговыми марками Video Electronics Standards Association.
- ENERGY STAR является торговой маркой, зарегистрированной в США.
- Adobe и Acrobat являются торговыми марками Adobe Systems Incorporated.
- Остальные названия продуктов, упомянутые в этом документе, могут являться зарегистрированными торговыми марками или торговыми марками соответствующих владельцев.
- В дальнейшем символы "ТМ" и "®" не упоминаются в этом руководстве.

Меры предосторожности

Меры предосторожности при подключении к сети электропитания

- Используйте кабель питания, поставляемый с монитором. При использовании другого кабеля питания убедитесь в том, что он подходит для использования в местной сети.

Для покупателей в США

При использовании несоответствующего кабеля питания монитор не будет отвечать обязательным стандартам FCC.

Для покупателей в Великобритании

При использовании монитора в Великобритании пользуйтесь соответствующим кабелем питания для Великобритании.

Примеры сетевых вилок

для 100 - 120 В переменного тока

для 200 - 240 В переменного тока

только для 240 В переменного тока

Сетевая розетка должна находиться в легкодоступном месте вблизи от прибора.

Установка

Не устанавливайте и не оставляйте монитор:

• В местах, подверженных воздействию высоких температур, например, рядом с батареями, нагревательными воздуховодами, или в местах, где возможно попадание прямого солнечного света. Размещение монитора в местах, подверженных воздействию высоких температур, например, в автомобилях, припаркованных в солнечных местах или рядом с нагревательными воздуховодами, может привести к деформации корпуса или к неисправностям.
• В местах, где присутствует вибрация или резкие механические воздействия.
• Рядом с любым оборудованием, которое излучает сильное магнитное поле, например, телевизорами или другими домашними приборами.
• В местах, где может скапливаться много пыли, грязи или песка, например, рядом с открытым окном или выходом из помещения. Если устройство переносится по улице, обязательно примите соответствующие меры предосторожности против существующей в воздухе пыли и грязи. В противном случае устройство может быть безвозвратно повреждено.

Обращение с экраном ЖКД

• Не оставляйте экран ЖКД в местах, где на него падает солнце, так как это может привести к его повреждению. Соблюдайте осторожность при размещении монитора у окна.
• Не толкайте и не царапайте экран ЖКД. Не кладите тяжелые предметы на экран ЖКД. Это может привести к искривлению экрана или неисправности панели ЖКД.
• Если монитор используется в холодном месте, то на экране может появится остаточное изображение. Это не является неполадкой. Экран возвращается к обычному воспроизведению, как только температура становится нормальной.
• Если в течение долгого времени отображается неподвижное изображение, то на экране может ненадолго появиться остаточное изображение. Остаточное изображение со временем исчезнет.
• Панель ЖКД нагревается во время работы. Это не является неполадкой.

Примечание по ЖКД (жидкокристаллическому дисплею)

Обратите внимание на то, что экран ЖКД изготовлен по высокоточной технологии. Однако на экране ЖКД могут постоянно появляться черные или светлые точки (красные, голубые или зеленые), а также неправильные цветные полосы или яркие пятна. Это не является неполадкой.

(Эффективное число точек: более 99,99%)

Уход

• Перед чисткой монитора обязательно отключите кабель питания из розетки.
• Протирайте экран ЖКД мягкой тканью. При использовании химических средств для чистки стекла не применяйте жидкости, содержащие антистатические или аналогичные добавки, так как они могут повредить покрытие экрана ЖКД.
• Протирайте корпус, панель и органы управления мягкой тканью, слегка смоченной в слабом растворе моющего средства. Не пользуйтесь грубыми щетками, абразивными пастами или такими растворителями, как спирт или бензин.
• Не следует прикасаться к экрану, скрести или стучать по нему острыми или шершавыми предметами (шариковой ручкой, отверткой). Это может привести к появлению царапин на поверхности экрана.
• Обратите внимание, что обработка монитора такими летучими растворителями, как инсектициды, или его длительный контакт с резиновыми или виниловыми материалами, может привести к ухудшению материалов или старению покрытия экрана ЖКД.

Транспортировка

• Отсоедините все кабели от дисплея. При использовании подставки с регулируемой высотой установите ее на максимальную высоту и крепко возьмитесь двумя руками за обе стороны ЖК-дисплея. Постарайтесь не поцарапать экран при транспортировке. Падение монитора может привести к травме или повреждению устройства.
• При перевозке монитора или его доставке в ремонтную мастерскую пользуйтесь заводской картонной коробкой и упаковочными материалами.
• При транспортировке регулируемой по высоте подставки вставьте в гнездо стопорный штифт, чтобы обеспечить ее сохранность.

Утилизация монитора

• Не выбрасывайте этот монитор вместе с другими бытовыми отходами.
• Флуоресцентная лампа, установленная в этом мониторе, содержит ртуть. Утилизация данного монитора должна проводиться в соответствии с инструкциями местных санитарных органов.

Проверка названия модели монитора

Сначала проверьте название модели монитора.

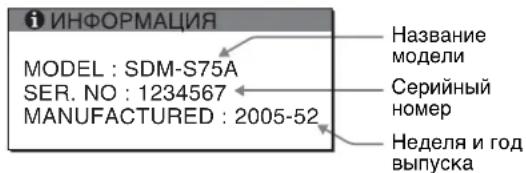

Название модели находится на задней панели монитора (Пример : SDM-S75A).

Некоторые функции и меню нельзя использовать для некоторых моделей мониторов.

Идентификация деталей и органов управления

См. страницы в скобках для получения подробных сведений.

На рисунке отображена только одна модель монитора из всех возможных.

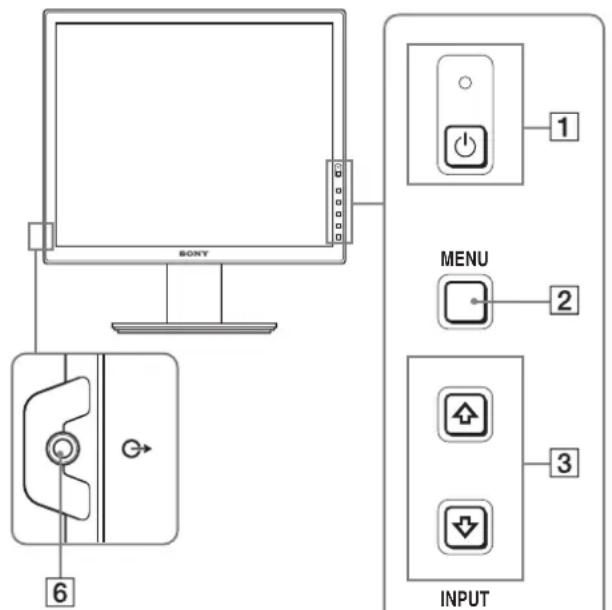

Вид спереди на дисплей

Содержание с пометкой для технических характеристик меняется в зависимости от моделей. Для получения дополнительных сведений см. раздел "Технические характеристики" (стр. 20).

① Выключатель ⏻ (питание) и индикатор ⏻ (питание) (стр. 9, 16)

Эта кнопка включает дисплей. Чтобы отключить дисплей, нажмите выключатель еще раз.

2 Кнопка MENU (стр. 12)

Эта кнопка включает и выключает экран меню.

③ Кнопки ↓/↑ (стр. 12)

Эти кнопки используются для выбора элементов меню и выполнения настроек.

4 Кнопка ОК (стр. 12)

Эта кнопка активизирует элемент меню и настройки, выбранные с помощью кнопок ↓/↑ (3). INPUT (стр. 11)*

С помощью этих кнопок можно переключать входной видеосигнал между INPUT1 и INPUT2, когда к монитору подключены два компьютера (это возможно, только когда меню отключено).

5 Кнопка ECO (стр. 16)

Данная кнопка позволяет понижать энергопотребление устройства.

Если на экране не отображено меню, можно настроить качество изображения автоматически для текущего входного сигнала, нажав и удерживая эту кнопку не менее 3 секунд (Быстрая Авторегулировка) (только для аналогового сигнала RGB).

6 Выходное аудиогнездо (стр. 8)

Через это гнездо звуковые сигналы выводятся на громкоговорители или другое аудиооборудование.

Вид сзади на дисплей

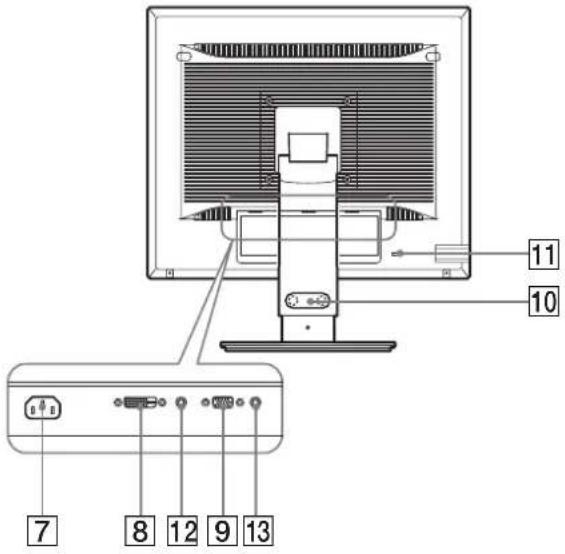

7 Гнездо AC IN (стр. 9)

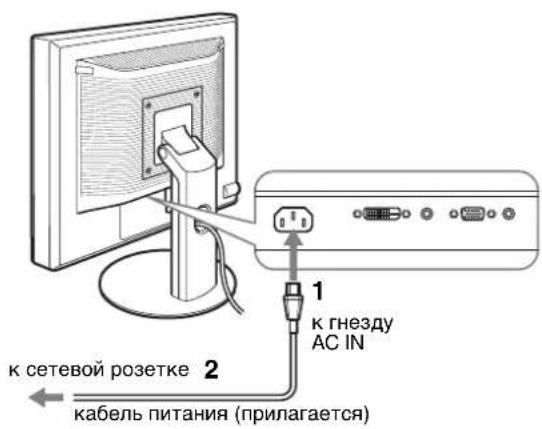

К этому разъему подключается кабель питания (прилагается).

8 Входное гнездо DVI-D (цифровой RGB) (стр. 8)

Через это гнездо подаются цифровые видеосигналы RGB, соответствующие DVI Rev. 1.0.

⑨ Входное гнездо HD15 (аналоговый RGB) (стр. 8)

Через это гнездо подаются аналоговые видеосигналы RGB (0,700 Vp-p, положит.) и сигналы синхронизации.

10 Фиксатор для кабелей (стр. 9)

С его помощью кабели и шнуры закрепляются на дисплее.

11 Отверстие защитной блокировки

Отверстие защитной блокировки необходимо использовать для систем безопасности Kensington Micro Saver Security System.

Micro Saver Security System - товарный знак компании Kensington.

12Аудиогнездо для INPUT1 *

Через это гнездо поступают звуковые сигналы при подключении к выходному аудиогнезду компьютера или другого аудиоустройства, подключенного к входу INPUT1.

13Аудиогнездо для INPUT2 *

Через это гнездо поступают звуковые сигналы при подключении к выходному аудиогнезду компьютера или другого аудиоустройства, подключенного к входу INPUT2.

Подготовка к работе

Перед использованием дисплея проверьте наличие в коробке следующих принадлежностей:

• Дисплей ЖКД
• Кабель питания
- Основание подставки *
- Кабель видеосигнала HD15-HD15 (аналоговый RGB)
• Кабель видеосигнала DVI-D (цифровой RGB) *
- CD-ROM (программы для Windows и Macintosh, инструкции по эксплуатации и т.д.)
• Г арантийный талон
• Руководство по быстрой установке

Содержание с пометкой для технических характеристик меняется в зависимости от моделей. Для получения дополнительных сведений см. раздел "Технические характеристики" (стр. 20).

Подготовка к работе 1: Сборка подставки

Не надавливайте на ЖК-экран, опуская или выпрямляя дисплей на плоской поверхности (например, на столе).

Вы можете повредить однородную структуру поверхности экрана или сам ЖК-экран.

■Использование прилагаемой подставки Фиксированная подставка\*

1 Откройте коробку и достаньте основание подставки.
2 Проверьте наличие прилагаемых компонентов. • Основание подставки (с винтом на нижнем торце)

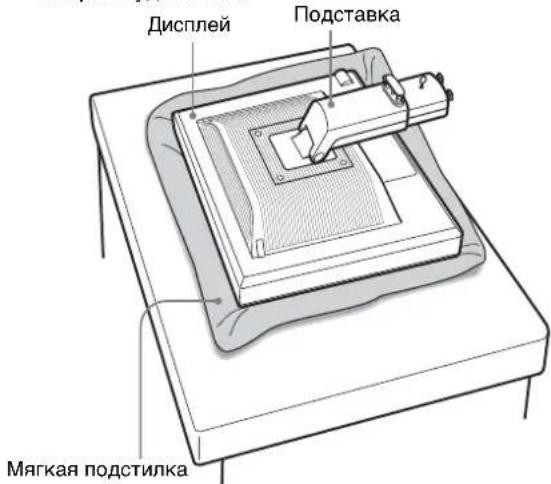

3 Положите на плоскую поверхность (например, на стол) мягкую подстилку.

Если положить дисплей непосредственно на поверхность стола, можно повредить ЖК-экран и сам дисплей.

4 Выньте дисплей из коробки и положите его на край стола.

На рисунке показана подставка с регулируемой высотой. Если используется подставка с фиксированной высотой, то последним действием при сборке будет шаг 5.

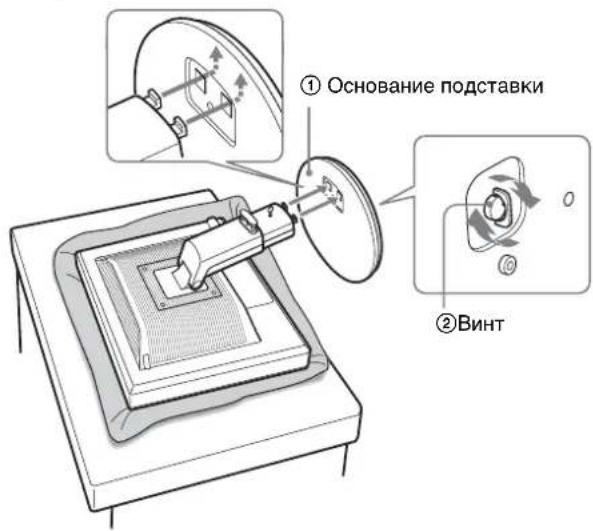

5 Закрепите выступы рычажка подставки в отверстиях основы подставки для ее прикрепления. ①

Убедитесь, что винт завернут, и откиньте барашек винта. Чтобы надежно закрепить основание подставки, поднимите барашек винта. ②

Убедитесь, что винт завернут, и откиньте барашек винта.

6 Если используется подставка с регулируемой высотой, распрямив регулируемую подставку, извлеките стопорный штифт.

Примечание

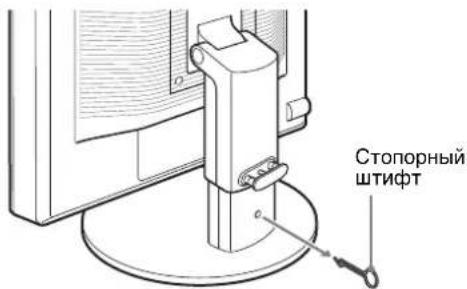

Не вынимайте стопорный штифт, пока подставка находится в сложенном виде. Она может упасть или травмировать вас, неожиданно отсоединившись от основания.

■ Использование подставки VESA *

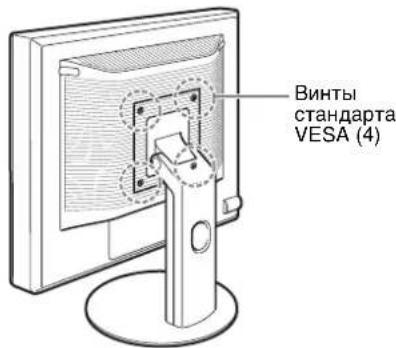

Если снять штатную подставку, то можно использовать любую подставку VESA других производителей.

Подготовка к работе 2: Подсоединение кабелей видеосигнала

- Перед подключением дисплей и компьютер должны быть выключены.

Примечания

• Не следует прикасаться к штырькам разъема кабеля видеосигнала, так как при этом их можно согнуть.
• Во избежание повреждения контактов на разъеме кабеля видеосигнала обязательно убедитесь в правильной ориентации разъема.

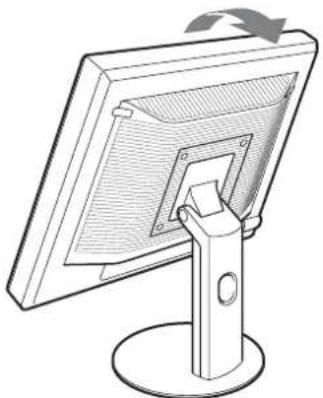

1 Наклоните дисплей вперед. В случае использования регулируемой по высоте подставки поднимите дисплей еще выше.*

2 Подсоедините видеокабели к дисплею.

При использовании подставки с фиксированной высотой сначала пропустите видеокабели через отверстие в подставке и затем подсоедините их к дисплею. Подробнее об этом см. в разделе "Подготовка к работе 5: Закрепление кабелей".

■Подключите компьютер, оборудованный выходным гнездом HD15 (аналоговый RGB)

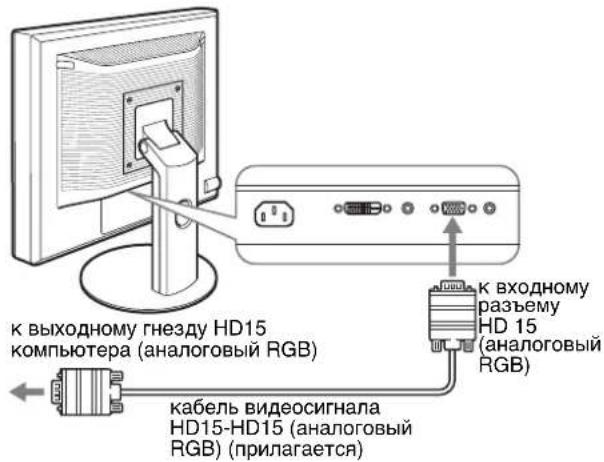

С помощью прилагаемого кабеля видеосигнала HD15-HD15 (аналоговый RGB) подключите компьютер к входному гнезду HD 15 дисплея (аналоговый RGB).

■Подключите компьютер, оборудованный выходным гнездом DVI (цифровой RGB)

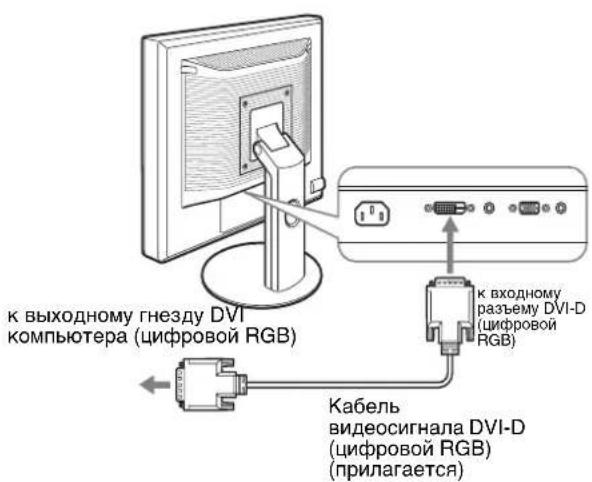

С помощью прилагаемого кабеля видеосигнала DVI-D (цифровой RGB) подключите компьютер к входному гнезду DVI-D дисплея (цифровой RGB).

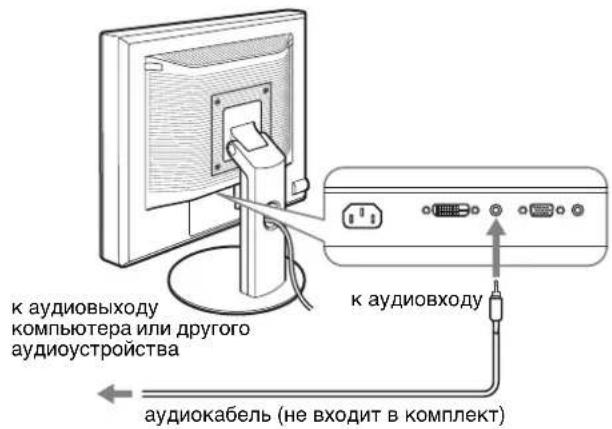

Подготовка к работе 3: Подсоедините аудиошнуры

Если вы не собираетесь прослушивать звук, то это соединение выполнять нет необходимости.

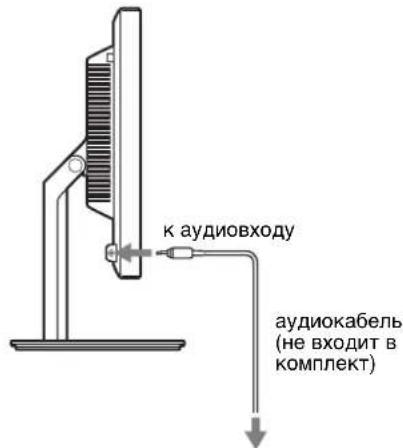

Если Вы используете стационарную подставку, сначала пропустите аудиошнуры через отверстие в подставке, а затем подсоедините их к дисплею. Подробнее об этом см. в разделе "Подготовка к работе 5: Закрепление кабелей".

1 Соедините входное аудиогнездо монитора и выходное аудиогнездо компьютера или другого оборудования, используя аудиокабель (не входит в комплект).

2 Надежно подключите аудиокабель (не входит в комплект) к выходному аудиогнезду монитора.

Выводимый звук изменится после выполнения всех подключений для аудиовхода и аудиовыхода дисплея* Подключите аудиооборудование, диапазон входного сигнала которого удовлетворяет требованиям к входному сигналу дисплея. Слишком сильный входной сигнал может привести к порче дисплея.*

Подготовка к работе 4: Подсоединение кабеля питания

Если Вы используете стационарную подставку, сначала пропустите шнур питания через отверстие в подставке, а затем подсоедините его к дисплею. Подробнее об этом см. в разделе "Подготовка к работе 5: Закрепление кабелей".

1 Надежно подсоедините прилагаемый кабель питания к разъему AC IN дисплея.

2 Надежно подсоедините другой конец кабеля к розетке электропитания.

Подготовка к работе 5: Закрепление кабелей

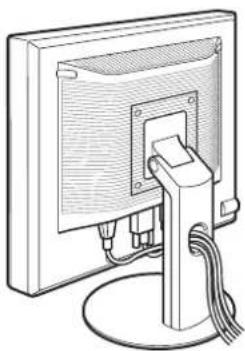

Фиксированная подставка * Убедитесь, что кабели протянуты в отверстие подставки как показано на рисунке.

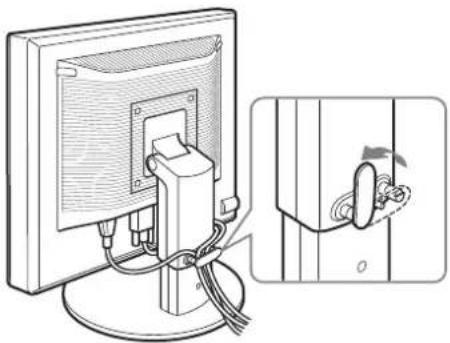

■ Подставка с регулируемой высотой \*

Пропустите все кабели через держатель кабелей, как показано на рисунке.

Собирая в пучок шнуры и кабели, не затягивайте их слишком сильно. При изменении угла наклона экрана чересчур натянутые кабели могут отсоединиться от штекеров. Если кабели и шнуры чрезмерно натянуть, они могут быть повреждены.

Подготовка к работе 6: Включение дисплея и компьютера

1 Нажмите выключатель ⏻ (питание), расположенный на передней панели дисплея справа. Индикатор ⏻ (питание) загорится зеленым.

2 Включите компьютер.

Если на экране отсутствует изображение

• Убедитесь, что кабель питания и кабели видеосигнала подключены правильно.
• Если на экране появляется сообщение "НЕТ СИГНАЛА"

– Компьютер находится в режиме экономии энергии. Попробуйте нажать любую клавишу на клавиатуре или передвинуть мышь.
– Убедитесь, что параметр входного сигнала установлен правильно, нажав кнопку ОК (стр. 11).

- Если на экране появляется сообщение "КАБЕЛЬ НЕ ПОДКЛЮЧЕН"

– Проверьте правильность подключения кабелей видеосигнала.
– Убедитесь, что параметр входного сигнала установлен правильно, нажав кнопку ОК (стр. 11).

- Если на экране появилась надпись "НЕДОПУСТ. ГРАФ. РЕЖИМ" Верните прежний монитор на место. Затем отрегулируйте графический адаптер компьютера в следующих диапазонах.

	аналоговый RGB цифровой RGB
Частота горизонтальной развертки	28 – 80 кГц 28 – 64 кГц
Частота вертикальной развертки	48 – 75 Гц 60 Гц
Разрешение	1280 × 1024 или менее

Для получения дополнительных сведений об экранных сообщениях см. раздел "Симптомы неполадок и действия по их устранению" на стр. 18.

Установка специальных драйверов не требуется Данный монитор отвечает требованиям стандарта "DDC" Plug & Play, что позволяет компьютеру автоматически обнаружить всю информацию о мониторе. Необязательно устанавливать на компьютере какие-либо специальные драйверы.

При первом включении компьютера после подключения монитора на экране может появиться диалоговое окно программы установки. В этом случае следуйте указаниям на экране. Будет автоматически выбран Монитор Plug & Play, чтобы этот монитор можно было использовать.

Частота вертикальной развертки станет 60 Гц. Так как мерцания практически незаметны на мониторе, можно использовать этот параметр. Не нужно устанавливать для вертикальной развертки более высокое значение.

Подготовка к работе 7: Регулировка высоты и наклона

Дисплей можно устанавливать в удобное положение, изменяя углы наклона, как показано на рисунке ниже.

Возьмитесь за края панели ЖКД обеими руками и отрегулируйте угол наклон экрана.

Монитор можно устанавливать в удобное положение, изменяя углы наклона, как показано на рисунке ниже.

Взявшись за края панели ЖКД, отрегулируйте угол наклон экрана.

Для удобства использования дисплея

Отрегулируйте угол наклона дисплея в соответствии с высотой стола и стула таким образом, чтобы свет не попадал в глаза, отражаясь от дисплея.

Примечаниея

• При регулировке угла наклона экрана постарайтесь не задеть им что-либо поблизости.
• Не кладите ничего под дисплей, пока регулируете высоту подставки. Он может быть случайно поврежден.

Выбор входного сигнала

(INPUT1/INPUT2)\*

Нажмите кнопку ОК.

Входящий сигнал изменяется при каждом нажатии кнопки.

INPUT

Экранное сообщение(появляется примерно на5 секунд в левом верхнемуглу)	Конфигурация входногосигнала
INPUT1 : DVI-D*	Входное гнездо DVI-D(цифровой RGB) дляINPUT1
INPUT2 : HD15 Входное гнездо HD15(аналоговый RGB) дляINPUT2

RU

Подстройка дисплея

Перед выполнением регулировок

Подсоедините дисплей к компьютеру, а затем включите их.

Для получения наилучших результатов, прежде чем выполнять любые регулировки, подождите не менее 30 минут после того, как компьютер будет подсоединен и включен.

Большая часть настроек дисплея производится с помощью экранного меню.

Перемещение по экранному меню

1 Отображение главного меню.

Нажмите кнопку MENU для отображения на экране главного меню.

2 Выберите меню, в котором необходимо выполнить подстройку.

Нажмите кнопки ↓/↑ для отображения нужного меню. Нажмите кнопку OK для выбора элемента меню.

3 Настройте элемент.

Нажмите кнопки ↓/↑ для выполнения настройки, затем нажмите кнопку OK.

При нажатии кнопки ОК настройки сохраняются, а дисплей возвращается к предыдущему меню.

4 Закройте меню.

Нажмите кнопку MENU один раз для возврата в нормальный режим просмотра. Если кнопки не были нажаты, то экранное меню автоматически исчезает приблизительно через 45 секунд.

■ Восстановление значений по умолчанию для параметров

Сбросить настройки можно с помощью меню СБРОС. Для получения подробных сведений о выполнении сброса настроек см. раздел → (СБРОС) на стр. 15.

Список параметров меню

Параметры меню меняются в зависимости от моделей.
Проверьте название модели на нижней части монитора и обратитесь к таблицам, приведенным ниже.

	SDM-S75A/S95ARSDM-S75E/S95ER
ПОДСВЕТКА	☑
КОНТРАСТ	☑1)
ЯРКОСТЬ	☑1)
GAMMA	☑1)
ЦВЕТ	9300K
	6500K
	sRGB1)
	РУЧНАЯ (увеличение R и B)
РЕЗКОСТЬ	☑
СБРОС РЕЖИМА *	—
ЭКРАН	АВТОФОРМАТ
	ФАЗА
	ШАГ
	ГОРИЗ ЦЕНТР
	ВЕРТИК ЦЕНТР
ПОЗ МЕНЮ	☑
РАСПОЗН ВХОДА*	—
LANGUAGE	ENGLISH
	FRANЗАIS
	DEUTSCH
	ESPACOL
	ITALIANO
	NEDERLANDS
	SVENSKA
	РУССКИЙ
	日本語
	中文
СБРОС ОК
	OTMEHA
БЛОКИРОВКАМЕНЮ	ВКЛ
	ВЫКЛ

	SDM-S75D/S95DRSDM-S75F/S95FRSDM-S75N/S95NR
Меню РЕГУЛИРОВКА*
РЕЖИМ (режим ЕСО)	ЯРКАЯ
	СРЕДНЯЯ
	ТЕЁМНАЯ
	РУЧНАЯ
ПОДСВЕТКА	☑
КОНТРАСТ	☑1)
ЯРКОСТЬ	☑1)
γ GAMMA	☑1)
ЦВЕТ	9300K
	6500K
	sRGB1)
	РУЧНАЯ (увеличение R и B)
РЕЗКОСТЬ	☑
СБРОС РЕЖИМА*	☑
ЭКРАН	АВТОФОРМАТ
	ФАЗА
	ШАГ
	ГОРИЗ ЦЕНТР
	ВЕРТИК ЦЕНТР
ПОЗ МЕНЮ	☑
РАСПОЗН ВХОДА*	АВТОРАСП ВКЛ
	ВХОД1
	ВХОД2
	АВТОРАСП ВЫКЛ
LANGUAGE	ENGLISH
	FRAN3AIS
	DEUTSCH
	ESPACOL
	ITALIANO
	NEDERLANDS
	SVENSKA
	РУССКИЙ
	日本語
	中文
СБРОС	ОК
	ОТМЕНА
БЛОКИРОВКАМЕНЮ	ВКЛ
	ВЫКЛ

1) КОНТРАСТ, ЯРКОСТЬ и GAMMA не регулируются при выборе режима "sRGB".

Меню РЕГУЛИРОВКА\*

Для этих мониторов с аналоговыми входами можно регулировать параметры ПОДСВЕТКА, КОНТРАСТ и ЯРКОСТЬ, если режим ЕСО выбран только для значения ПОЛЬЗОВАТЕЛЬ.

Компоненты Нажмите кнопку ↑		Нажмите кнопку ↓
РЕЖИМЯРКАЯСРЕДНЯЯТЕЁМНАЯРУЧНАЯ	Выберите режим ЕСО.Чтобы уменьшить энергопотребление,установите нужную яркость дисплея,выбрав параметр “ЯРКАЯ”,“СРЕДНЯЯ”, “ТЕЁМНАЯ” или “РУЧНАЯ”.Выбрав режим “РУЧНАЯ”, вы сможететочно подстроить яркость дисплея.Выбрав входной сигнал, можно задатьразнообразные режимы работы.
ПОДСВЕТКА Увеличениеяркости экрана.		Уменьшениеяркости экрана.
КОНТРАСТ Увеличениеконтрастаизображения.		Уменьшениеконтрастаизображения.
ЯРКОСТЬ Увеличениеяркостиизображения(черная метка).		Уменьшениеяркостиизображения(черная метка).
GAMMA	ОсобенностиДля изображений на экране можнонастроить исходные цвета.

Примечание

Если выбрано значение "sRGB," будет невозможно регулировать контрастность и яркость в меню КОНТРАСТ, ЯРКОСТЬ и GAMMA.

Меню ЦВЕТ

Компоненты Особенности
9300K Синеватые оттенки
6500K Красноватые оттенки
sRGB ^1)	При выборе параметра “sRGB”настройка цвета будет выполнена согласно профилю sRGB. (Модельсмещения цветов sRGB (красный-зеленый-синий) является стандартным промышленным протоколом дляописания цвета изображения в компьютерной продукции.) Если выбран параметр “sRGB,” цветовые настройки компьютера должны устанавливаться в соответствии с профилем sRGB.
РУЧНАЯ ^2)	Можно настроить конечное значение цветовой температуры, и оно будет сохранено в памяти.

1) Если подсоединенный к монитору компьютер или какое-либо другое оборудование не является совместимым с профилем sRGB, цвет не удастся настроить в соответствии с профилем sRGB.

Если выбрано значение "sRGB," будет невозможно регулировать контрастность и яркость в меню КОНТРАСТ, ЯРКОСТЬ и GAMMA.

Значение sRGB недоступно, если для режима ECO выбрано значение ЯРКАЯ, СРЕДНЯЯ или ТЕМНАЯ ("sRGB" будет недоступно).

2) Эта настройка цветовой температуры изменяется путем увеличения или уменьшения составляющих R и B

относительно G (зеленый). Составляющая G остается неизменной.

Меню РЕЗКОСТЬ

Компоненты	Нажмите кнопку ↓/↑
РЕЗКОСТЬ	Регулировка выполняется для увеличения резкости кромок изображений и т.д.

→← Меню СБРОС РЕЖИМА (только для РЕГУЛИРОВКА)\*

Компоненты Особенности
ОК	Можно сбросить настройкиПОДСВЕТКА, КОНТРАСТ, ЯРКОСТЬ, GAMMA, ЦВЕТ и РЕЗКОСТЬ до значений по умолчанию.
ОТМЕНА Отмена сброса и возврат к меню.

Меню ЭКРАН (только для алогового сигнала RGB)

Функция автоматической регулировки качества изображения

При приеме входного сигнала монитор автоматически регулирует положение и резкость изображения (фаза/шаг) и обеспечивает четкое изображение на экране (стр. 16).

Примечание

Если активизирована функция автоматической регулировки качества изображения, работает только выключатель ⏻ (питание).

Изображение может мигать, это не является признаком неисправности. Просто подождите несколько секунд до завершения настройки.

Если при использовании функции автоматической регулировки качества изображения этого монитора изображение не было настроено полностью

Можно выполнить дальнейшую автоматическую настройку качества изображения для текущего входного сигнала. (См. функцию АВТОФОРМАТ ниже.)

Если требуется выполнить дополнительную регулировку качества изображения

Можно вручную отрегулировать резкость (фаза/шаг) и положение (по горизонтали/по вертикали) изображения.

Эти настройки сохраняются в памяти и автоматически вызываются каждый раз, когда монитор получает ранее вводившийся и зарегистрированный входной сигнал.

Компоненты Особенности
АВТОФОРМАТ	Выполните соответствующие настройки фазы экрана, шага и положения по горизонтали/вертикали для текущего входного сигнала и сохраните их.

■ Отрегулировать резкость и положение изображения вручную (ФАЗА/ШАГ/ГОРИЗ. ЦЕНТР/ВЕРТИК. ЦЕНТР)

Резкость и положение изображения можно отрегулировать следующим образом.

1 Установите на компьютере разрешение 1280 x 1024.
2 Вставьте компакт-диск.
3 Запустите программу на компакт-диске и отобразите тестовый шаблон.

Для пользователя Windows Когда работает Автопоиск:

1 Щелкните на "Средство настройки дисплея (UTILITY)".
2 Щелкните "Adjust", подтвердите разрешение и нажмите "Next".
3 Поочередно выводятся тестовые таблицы для функций ШАГ, ФАЗА, ГОРИЗ. ЦЕНТР и ВЕРТ. ЦЕНТР.

Когда Автопоиск не работает:

1 Откройте "Мой компьютер" и правой кнопкой мыши щелкните значок CD-ROM. Перейдите в "Проводник" и откройте значок CD-ROM.
2 Откройте [Utility] и выберите [Windows].
3 Запустите [Win_Utility.exe].
Появится тестовая таблица.

Для пользователя Macintosh

1 Откройте [Utility] и выберите [Mac].
2 Запустите [Mac_Utility.exe]

Компоненты Нажмите кнопку ↓/↑

ФАЗА Уменьшите горизонтальные полосы на экране.

ШАГ Вертикальные полосы исчезнут.

ГОРИЗ ЦЕНТР Настройте положение изображения,если оно не появится в центре экрана.

ВЕРТИК ЦЕНТР

Меню ПОЗ МЕНЮ

Компоненты Нажмите кнопку ↓/↑

ПОЗ МЕНЮ Можно изменить положениеотображения меню на экране. Можновыбрать одно из 9 положений.

Меню РАСПОЗН ВХОДА\*

Эти модели с цифровым вводом сканируют все входные сигналы. Можно выполнять переключение сигналов с одного на другой в автоматическом режиме.

Компоненты Особенности

АВТОРАСП ВКЛ Если на выбранном входном разъемеотсутствует сигнал или если входнойразъем выбирается с помощью кнопки“ОК” и на этом разъеме отсутствуетвходной сигнал, на экране появитсясообщение. Затем мониторавтоматически проверит входнойсигнал и переключит вход.При изменении входа выбранныйвходной разъем отображается в левомверхнем углу экрана.При отсутствии входного сигналамонитор переходит в режим экономиизнергии.
ВХОД1 При включении дисплея на экране вкачестве приоритетного параметравыбирается ВХОД1 или ВХОД2 (опцияРАСПОЗН ВХОДА недоступна).
ВХОД2
АВТОРАСП ВЫКЛ Автоматическое изменение входа невыполняется. Нажмите кнопку ОК дляизменения входного разъема.

A Меню LANGUAGE

Компоненты	Нажмите кнопку ↓/↑
ENGLISH	Английский
FRAN3AIS	Французский
DEUTSCH	Немецкий
ESPACOL	Испанский
ITALIANO	Итальянский
NEDERLANDS	Голландский
SVENSKA	Шведский
РУССКИЙ
日本語	Японский
中文	Китайский

→← Меню СБРОС (восстановление значения по умолчанию)

Компоненты Особенности

OK	Возврат всех данных настройки к исходным значениям кроме значений меню LANGUAGE. [A]
OTMEHA	Отмена сброса и возврат к экрану меню.

Компоненты Особенности

ВКЛ	Работает только выключатель ⏻ (питание). При выполнении других операций на экране появится значок Ⓜπ (БЛОКИРОВКАМЕНЮ).
ВЫКЛ	Устанавливает для элемента Ⓜπ (БЛОКИРОВКАМЕНЮ) значение “Выкл”: Если для элемента Ⓜπ (БЛОКИРОВКАМЕНЮ) было установлено значение ВКЛ, то при нажатии кнопки MENU элемент Ⓜπ (БЛОКИРОВКАМЕНЮ) будет выбран автоматически.

Технические особенности

Функция экономии энергии

Данный дисплей соответствует нормам экономии электроэнергии, установленным VESA, ENERGY STAR и NUTEK. Если дисплей подключен к компьютеру или видеографическому адаптеру, поддерживающему стандарт совместимый с DPMS (Display Power Management Standard) для аналогового входа / DMPM (DVI Digital Monitor Power Management) для цифрового входа, дисплей будет автоматически снижать потребление энергии согласно таблице ниже.

Режим потребления энергии	Индикатор ⏻ (питание)
обычная работа горит зеленым
выход из активного состояния1)(спящий режим)	горит оранжевым
выключение выкл

1) Когда компьютер переходит в режим "Выход из активного состояния", подача входного сигнала прекращается, и на экране появляется сообщение "НЕТ СИГНАЛА". Через 5 секунд дисплей перейдет в режим экономии энергии. "Спящий режим" определен агентством защиты окружающей среды (EPA).

Снижение потребления энергии (режим ЕСО)

Если нажать кнопку ECO на передней панели дисплея несколько раз, можно выбрать необходимую яркость экрана.

Каждый режим появляется на экране, а яркость экрана уменьшается в соответствии с выбранным режимом. Меню автоматически исчезнет приблизительно через 5 секунд. Яркость экрана и потребляемая мощность уменьшаются при изменении режимов в следующей последовательности: ЯРКАЯ, СРЕДНЯЯ, ТЁМНАЯ.

По умолчанию для яркости экрана устанавливается значение ЯРКАЯ. При выборе значения РУЧНАЯ можно изменять уровень подсветки, нажимая кнопки ↓/↑ так же, как при выборе ПОДСВЕТКА с помощью меню.

Примечание*

Для мониторов с аналоговыми входами элементы меню ПОДСВЕТКА, КОНТРАСТ и ЯРКОСТЬ доступны только в том случае, если для режима ЕСО установлено значение "РУЧНАЯ" (стр. 14).

Функция автоматической регулировки качества изображения (только аналоговый сигнал RGB)

При приеме входного сигнала дисплей автоматически регулирует положение и резкость изображения (фаза/шаг) и обеспечивает четкое изображение на экране.

Режим дисплея, предварительно установленный на заводе

При приеме входного сигнала дисплей автоматически согласовывает его с одним из режимов, предварительно установленных на заводе и хранящихся в памяти дисплея, для обеспечения высококачественного изображения в центре экрана. Если входной сигнал соответствует предварительно установленному на заводе режиму, на экране автоматически появляется изображение с соответствующими настройками по умолчанию.

Если входные сигналы не соответствуют ни одному из предварительно установленных на заводе режимов

При приеме дисплеем входного сигнала, не соответствующего ни одному из предварительно установленных на заводе режимов, активизируется функция автоматической регулировки качества изображения дисплея, которая обеспечивает постоянно четкое изображение на экране (в следующих диапазонах частот синхронизации дисплея): Частота горизонтальной развертки:

28-80 кГц

Частота вертикальной развертки:

48-75

Гц

Поэтому, когда на дисплей первый раз поступает входной сигнал, не соответствующий ни одному из предварительно установленных на заводе режимов, для отображения изображения требуется больше времени, чем обычно. Данные этой настройки автоматически сохраняются в памяти, поэтому в следующий раз дисплей будет работать так, как при приеме сигналов, соответствующих одному из предварительно установленных на заводе режимов.

В случае регулировки фазы, шага и положения изображения вручную

Для некоторых входных сигналов функция автоматической регулировки качества изображения этого дисплея может не до конца настроить положение изображения, фазу и шаг. В этом случае эту настройку можно выполнить вручную (стр. 15). Если настройки установлены вручную, они сохраняются в памяти как пользовательские режимы и автоматически вызываются каждый раз, когда на дисплей поступают такие же входные сигналы.

Примечание

Если активизирована функция автоматической регулировки качества изображения, работает только выключатель ⏻ (питание). Изображение может мигать, это не является признаком неисправности. Просто подождите несколько секунд до завершения настройки.

Устранение неисправностей

Прежде чем обратиться в службу технической поддержки, ознакомьтесь с данным разделом.

Экранные сообщения

Если что-то не в порядке со входным сигналом, на экране появляется одно из следующих сообщений. Для устранения неполадки см. раздел "Симптомы неполадок и действия по их устранению" на стр. 18.

Если на экране появляется сообщение "НЕДОПУСТ. ГРАФ. РЕЖИМ"

Это указывает на то, что входной сигнал не соответствует характеристикам дисплея. Проверьте следующее. Для получения дополнительных сведений об экранных сообщениях см. раздел "Симптомы неполадок и действия по их устранению" на стр. 18.

Если на экране отображается "xxx.xkHz/ xxxHz"

Это указывает на то, что либо частота горизонтальной развертки, либо частота вертикальной развертки не соответствует характеристикам дисплея.

Цифры означают частоты горизонтальной и вертикальной развертки текущего входного сигнала.

Пример

ИНФОРМАЦИЯ

НЕДОПУСТ. ГРАФ. РЕЖИМ

ВХОД1 : DV I - D

xxx.xkHz/xxxxHz

Если на экране отображается "РАЗРЕШЕНИЕ > 1280 × 1024"

Это указывает на то, что это разрешение не соответствует характеристикам дисплея (1280 × 1024 или ниже).

Пример

iИНФОРМАЦИЯ

НЕДОПУСТ. ГРАФ. РЕЖИМ

ВХОД1 : DV I - D

РАЗРЕШЕНИЕ > 1280X1024

Если на экране появляется сообщение "НЕТ СИГНАЛА"

Это указывает на то, что через выбранный в настоящий момент разъем сигнал не подается.

Когда для параметра РАСПОЗН ВХОДА (стр. 15) установлено значение ВКЛ, дисплей находит другой входной сигнал и автоматически переключает вход.

Пример

Если не удается настроить входной сигнал

Появляется сообщение "В ЭКОНОМНЫЙ РЕЖИМ"

(Переход в режим энергосбережения).

Через 5 секунд включится режим энергосбережения.

Если на экране отображается сообщение "КАБЕЛЬ НЕ ПОДКЛЮЧЕН"

Это указывает на то, что кабель видеосигнала отключен от выбранного в настоящий момент разъема.

Когда для параметра РАСПОЗН ВХОДА (стр. 15) установлено значение ВКЛ, дисплей находит другой входной сигнал и автоматически переключает вход.

Пример

Если не удается настроить входной сигнал

Появляется сообщение "В ЭКОНОМНЫЙ РЕЖИМ"

(Переход в режим энергосбережения).

Через 45 секунд включится режим энергосбережения.

Симптомы неполадок и действия по их устранению

Если причиной неполадок стали подсоединенный компьютер или другое оборудование, обратитесь к инструкциям по эксплуатации этого оборудования.

Симптом Проверьте следующее
Нет изображения
Если индикатор ⏻ (питание) не горит или загорается оранжевым цветом,	• Проверьте, правильно ли подключен кабель питания.
Если индикатор ⏻ (питание) не зажигается в то время когда выключатель ⏻ (питание) находится в нажатом положении,	• Убедитесь, что выключатель ⏻ (питание) включен.
Если на экране отображается сообщение КАБЕЛЬ НЕ ПОДКЛЮЧЕН,	• Убедитесь, что кабель видеосигнала подключен правильно и все разъемы надежно вставлены в свои гнезда (стр. 7).• Убедитесь, что ни один из штырьковых контактов видеокабеля не изогнут и не утоплен внутрь вилки.• Убедитесь, что переключатель входного сигнала установлен в правильное положение (стр. 11).• Подключен кабель видеосигнала, не входящий в комплект поставки. Если подключен кабель видеосигнала, который не входил в комплект поставки, на экране может отобразиться сообщение КАБЕЛЬ НЕ ПОДКЛЮЧЕН. Это не является неполадкой.
Если на экране появляется сообщение НЕТ СИГНАЛА (Отсутствует входной сигнал) или индикатор ⏻ (питание) загорается оранжевым цветом,	• Убедитесь, что кабель видеосигнала подключен правильно и все разъемы надежно вставлены в свои гнезда (стр. 7).• Убедитесь, что ни один из штырьковых контактов видеокабеля не изогнут и не утоплен внутрь вилки.• Убедитесь, что переключатель входного сигнала установлен в правильное положени (стр. 11).■ Неполадки, связанные с подключением компьютера или другого оборудования, а не с дисплеем• Компьютер находится в режиме экономии энергии. Попробуйте нажать любую клавишу на клавиатуре или передвинуть мышь.• Убедитесь в том, что графический адаптер установлен правильно.• Проверьте, включено ли питание компьютера.• Перезагрузите компьютер.
Если на экране появляется сообщение НЕДОПУСТ. ГРАФ. РЕЖИМ (стр. 17),	■ Неполадки, связанные с подключением компьютера или другого оборудования, а не с дисплеем• Проверьте, входят ли видеочастоты в заданный для дисплея диапазон. Если данная модель устанавливается вместо старого дисплея, верните прежний дисплей на место и подстройте графический адаптер компьютера в следующих диапазонах:По горизонтали: 28 – 80 кГц (аналоговый RGB), 28 – 64 кГц (цифровой RGB)По вертикали: 48 – 75 Гц (аналоговый RGB), 60 Гц (цифровой RGB)Разрешение: 1280 × 1024 или меньше
При использовании Windows, • Если данная модель устанавливается вместо старого дисплея, верните прежний дисплей на место и выполните следующее. Выберите “SONY” в списке “Изготовители”, а затем выберите необходимое название модели в списке “Модели” в окне выбора устройств Windows. Если название модели этого монитора не отображается в списке “Модели”, попробуйте воспользоваться функцией “Plug & Play.”
При использовании Macintosh, • При подключении компьютера Macintosh используйте при необходимости переходник (не прилагается). Переходник необходимо подключать к компьютеру до подключения кабеля видеосигнала.
Симптом	Проверьте следующее
Скачки, дрожание или волнообразные колебания изображения	Отрегулируйте шаг и фазу (только аналоговый сигнал RGB) (стр. 15).Попробуйте подключить дисплей к другой сетевой розетке, желательно от другого контура.Неполадка, связанная с подключением компьютера или другого оборудования, а не с дисплеемОбратитесь к руководству по графическому адаптеру, чтобы проверить, правильные ли параметры установлены для Вашего дисплея.Удостоверьтесь в том, что графический режим (VESA, Macintosh 19" Color и др.) и частота входного сигнала соответствуют характеристикам дисплея. Даже в подходящем частотном диапазоне некоторые графические адаптеры подают слишком узкий для корректной синхронизации дисплея синхронизирующий импульс.Этот дисплей не обрабатывает уплотненные сигналы. Установите прогрессивные сигналы.Подстройте частоту регенерации компьютера (частоту вертикальной развертки) для получения оптимального изображения.
Нечеткое изображение	Подстройте контрастность и яркость (стр. 14).Отрегулируйте шаг и фазу (только аналоговый сигнал RGB) (стр. 15).Неполадка, связанная с подключением компьютера или другого оборудования, а не с дисплеемУстановите на компьютере разрешение 1280 × 1024 .
“Тени” на изображении	Не используйте удлинители видеокабелей и/или коммутаторы видеосигнала.Проверьте, надежно ли закреплены в своих гнездах все разъемы.
Неправильные центровка или размер изображения (только аналоговый сигнал RGB)	Отрегулируйте шаг и фазу (стр. 15).Отрегулируйте положение изображения (стр. 14). Необходимо помнить, что в некоторых видеорежимах экран не заполняется до краев.
Изображение слишком маленькое	Неполадка, связанная с подключением компьютера или другого оборудования, а не с дисплеемУстановите на компьютере разрешение 1280 × 1024 .
Темное изображение	Отрегулируйте подсветку (стр. 14).Отрегулируйте яркость (стр. 14).Отрегулируйте гамму с помощью меню GAMMA (стр. 14).После включения дисплей становится ярким через несколько минут.Изображение может становиться темным в зависимости от выбранного режима ECO.
Волнистые или муаровые разводы на экране	Отрегулируйте шаг и фазу (только аналоговый сигнал RGB) (стр. 15).
Неравномерная окраска изображения	Отрегулируйте шаг и фазу (только аналоговый сигнал RGB) (стр. 15).
Белый цвет не выглядит белым	Подстройте цветовую температуру (стр. 14).
Кнопки дисплея не работают (на экране появляется О-п)	Если для функции БЛОКИРОВКАМЕНЮ установлено значение “ВКЛ”, установите значение “ВЫКЛ” (стр. 15).
Монитор через некоторое время отключается	Неполадка, связанная с подключением компьютера или другого оборудованияОтключите режим энергосбережения в компьютере.
На экране меню разрешение отображается неправильно.	В зависимости от настройки видеоплаты разрешение, отображаемое на экране меню, может не совпадать с тем, что настроено на компьютере.

Отображение информации об этом дисплее

В момент получения дисплеем видеосигнала нажмите кнопку MENU и не отпускайте ее в течение не менее 5 секунд, пока не появится информационное окно.

Чтобы это окно исчезло, нажмите кнопку MENU еще раз.

MENU

Пример

Несмотря на то, что в стандарте безопасности этот монитор официально обозначается как SDM-S75 * S95*■ продаже будет использоваться название SDM-S75A/S95AR/S75D/S95DR/S75E/S95ER/S75F/S95FR/S75N/S95NR. При возникновении неполадок свяжитесь с местным официальным дилером Sony и предоставьте следующую информацию:

• Номер модели
- Серийный номер
- Подробное описание неисправности
- Дата покупки
- Название и характеристики Вашего компьютера и графического адаптера
- Тип входных сигналов (аналоговый RGB/цифровой RGB)

Технические характеристики

Название модели SDM-S75A SDM-S95AR SDM-S75E SDM-S95ER
Панель ЖКД Тип панели: активная матрица а- Si TFT
Размер изображения:дюймов	17,0 19,0 17,0	19,0
Формат входного сигнала	Рабочая частота RGB ^1) По горизонтали: 28 – 80 кГцПо вертикали: 48 – 75 Гц
Разрешение По горизонтали: макс.1280 точекПо вертикали: макс.1024 строк
Тип входного сигнала(цифровой/аналоговый)	Аналоговый × 1
Уровни входного сигнала	Видеосигнал RGB0,7 Vp-p, 75 Ω, положительныйСигнал синхронизации уровень TTL, 2,2 кΩ, положительный или отрицательныйЦифровой сигнал RGB (DVI): TMDS (одно соединение)
Аудио вход Сетеро мини разъем, 0,5 Vrms
Аудио выход Стерео мини разъем
Требования кисточнику питания	100 – 240 В, 50 – 60 Гц, макс. 1,0 А
Потребляемая мощность	макс. 45 Вт макс.	50 Вт макс. 45 Вт макс.	50 Вт
Рабочая температура 5	– 35 °C
Тип подставки Фиксированнаявысота	Фиксированнаявысота	С регулировкой повысоте	С регулировкой повысоте
Размеры (ширина/высота/глубина)	Прибл. 369 × 423,5 × 225 мм(с подставкой)Прибл. 369 × 315 × 66 мм(без подставки)	Прибл. 414 × 439,5 × 225 мм(с подставкой)Прибл. 414 × 348 × 69 мм(без подставки)	Прибл. 369 × 393,5 – 503,5 × 253 мм(с подставкой)Прибл. 369 × 315 × 66 мм(без подставки)	Прибл. 414 × 409,5 – 519,5 × 277,5 мм(с подставкой)Прибл. 414 × 348 × 69 мм(без подставки)
Масса	Прибл. 6,4 кг(с подставкой)Прибл. 4,3 кг(без подставки)	Прибл. 7,3 кг(с подставкой)Прибл. 5,2 кг(без подставки)	Прибл. 7,5 кг(с подставкой)Прибл. 4,3 кг(без подставки)	Прибл. 8,7 кг(с подставкой)Прибл. 5,2 кг(без подставки)
Plug & Play	DDC2B
Принадлежности	См. стр. 6

1) Рекомендуемый режим синхронизации по горизонтали и вертикали

- Ширина импульса горизонтальной синхронизации должна быть больше 4,8% общего периода горизонтальной развертки или 0,8 мкс, в зависимости от того, которая из них больше.

- Интервал между сигналами горизонтальной развертки должен быть больше 2,5 мкс.

- Интервал между сигналами вертикальной развертки должен быть больше 450 мкс.

Конструкция и характеристики могут изменяться без предварительного уведомления.

Название модели SDM-S75D SDM-S95DR SDM-S75F SDM-S95FR
Панель ЖКД Тип панели: активная матрица а- Si TFT
Размер изображения:дюймов	17,0 19,0 17,0	19,0
Формат входного сигнала	Рабочая частота RGB ^1) По горизонтали: 28 – 80 кГц (аналоговый RGB)28 – 64 кГц (цифровой RGB)По вертикали: 48 – 75 Гц (аналоговый RGB)60 Гц (цифровой RGB)
Разрешение По горизонтали: макс.1280 точекПо вертикали: макс.1024 строк
Тип входного сигнала(цифровой/аналоговый)	Цифровой × 1/Аналоговый× 1
Уровни входного сигнала	Видеосигнал RGB0,7 Vp-p, 75 Ω, положительныйСигнал синхронизации уровень TTL, 2,2 кΩ, положительный или отрицательныйЦифровой сигнал RGB (DVI): TMDS (одно соединение)
Аудио вход Сетеро мини разъем, 0,5 Vrms
Аудио выход Стерео мини разъем
Требования кисточнику питания	100 – 240 В, 50– 60 Гц, макс. 1,0 А
Потребляемая мощность	макс. 45 Вт макс.	50 Вт макс. 45 Вт макс.	50 Вт
Рабочая температура	5 – 35 °C
Тип подставки	Фиксированнаявысота	Фиксированнаявысота	С регулировкой повысоте	С регулировкой повысоте
Размеры (ширина/высота/глубина)	Прибл. 369 × 423,5 ×225 мм(с подставкой)Прибл. 369 × 315 ×66 мм(без подставки)	Прибл. 414 × 439,5 ×225 мм(с подставкой)Прибл. 414 × 348 ×69 мм(без подставки)	Прибл. 369 × 393,5 –503,5 × 253 мм(с подставкой)Прибл. 369 × 315 ×66 мм(без подставки)	Прибл. 414 × 409,5 –519,5 × 277,5 мм(с подставкой)Прибл. 414 × 348 ×69 мм(без подставки)
Масса	Прибл. 6,4 кг(с подставкой)Прибл. 4,3 кг(без подставки)	Прибл. 7,3 кг(с подставкой)Прибл. 5,2 кг(без подставки)	Прибл. 7,5 кг(с подставкой)Прибл. 4,3 кг(без подставки)	Прибл. 8,7 кг(с подставкой)Прибл. 5,2 кг(без подставки)
Plug & Play	DDC2B
Принадлежности	См. стр. 6

1) Рекомендуемый режим синхронизации по горизонтали и вертикали

- Ширина импульса горизонтальной синхронизации должна быть больше 4,8% общего периода горизонтальной развертки или 0,8 мкс, в зависимости от того, которая из них больше.

- Интервал между сигналами горизонтальной развертки должен быть больше 2,5 мкс.

- Интервал между сигналами вертикальной развертки должен быть больше 450 мкс.

Конструкция и характеристики могут изменяться без предварительного уведомления.

Название модели SDM-S75N SDM-S95NR
Панель ЖКД	Тип панели: активная матрица a-Si TFT
Размер изображения:	17,0 дюймов 19,0	дюймов
Формат входного сигнала	Рабочая частота RGB ^1) По горизонтали: 28–80 кГц(аналоговый RGB)28–64 кГц(цифровой RGB)По вертикали: 48–75 Гц(аналоговый RGB)60 Гц(цифровой RGB)
Разрешение	По горизонтали: макс.1280 точекПо вертикали: макс.1024 строк
Тип входного сигнала(цифровой/аналоговый)	Цифровой× 1/Аналоговый× 1
Уровни входного сигнала	Видеосигнал RGB0,7 Vp-p, 75 Ω, положительныйСигнал синхронизации уровень TTL, 2,2 кΩ, положительный или отрицательныйЦифровой сигнал RGB (DVI): TMDS (одно соединение)
Аудио вход Сетеро мини разъем, 0,5 Vrms
Аудио выход Стерео мини разъем
Требования к источнику питания	100–240 В, 50–60 Гц, макс. 1,0 А
Потребляемая мощность	макс. 45 Вт макс.	45 Вт
Рабочая температура	5–35 °C
Тип подставки	–	–
Размеры (ширина/высота/глубина)	Прибл. 369 × 315 × 66 мм	Прибл. 414 × 348 × 69 мм
Масса Прибл. 4,3 кг Прибл. 5,2 кг
Plug & Play	DDC2B
Принадлежности	См. стр. 6

1) Рекомендуемый режим синхронизации по горизонтали и вертикали
- Ширина импульса горизонтальной синхронизации должна быть больше 4,8% общего периода горизонтальной развертки или 0,8 мкс, в зависимости от того, которая из них больше.
- Интервал между сигналами горизонтальной развертки должен быть больше 2,5 мкс.
- Интервал между сигналами вертикальной развертки должен быть больше 450 мкс.

Конструкция и характеристики могут изменяться без предварительного уведомления.
