KA222QA - Scherm ACER - Gratis gebruiksaanwijzing en handleiding

Schermgrootte	21,5 inch (55 cm)
Paneeltype	IPS
Maximale resolutie	1920 x 1080 (Full HD)
Verversingsfrequentie	HDMI : 75 Hz, VGA : 60 Hz
Helderheid	250 cd/m² (typisch)
Contrast	100 000 000:1 max (ACM)
Responstijd	1 ms (VRB)
Kijkhoek	178° horizontaal, 78° verticaal (CR=10)
Weergegeven kleuren	16,7 miljoen
Ingangsconnectoren	D-Sub (VGA), HDMI
Ingebouwde luidsprekers	2 x 2 W (optioneel)
Stroomverbruik (aan)	14 W (typisch)
Stroomverbruik (stand-by)	0,27 W (typisch)
Stroomverbruik (uit)	0,24 W (typisch)
Energie-efficiëntieklasse	A+
Voeding	100-240 V, 50/60 Hz
Afmetingen (B x H x D)	489,7 x 385,21 x 164 mm
Netto gewicht	3,13 kg
Kanteling	-5° tot +15°
Verwijderbare voet	Ja
Bedrijfstemperatuur	0 tot 40 °C
Opslagtemperatuur	-20 tot 60 °C

Veelgestelde vragen - KA222QA ACER

Hoe reinig ik het scherm van mijn Acer KA222QA monitor?

Zet de monitor uit en haal de stekker uit het stopcontact. Gebruik een zachte, pluisvrije doek licht bevochtigd met een oplosmiddelvrije reinigingsoplossing. Spuit nooit vloeistof rechtstreeks op het scherm of de behuizing. Vermijd producten op basis van ammoniak of alcohol.

Welke resoluties worden ondersteund door deze monitor?

De maximale resolutie is 1920 x 1080 (Full HD). Via HDMI kunt u 75 Hz bereiken, en via VGA 60 Hz. De monitor ondersteunt analoge RGB-signalen.

Hoe stel ik de beeldinstellingen (helderheid, contrast, enz.) in?

Gebruik de knoppen aan de voorkant van de monitor. Druk op de knop Menu/Navigatie om het OSD te openen. Navigeer met de pijlen om naar instellingen zoals helderheid, contrast, kleurtemperatuur, enz. te gaan.

Kan ik een muurbeugel of een zwenkarm gebruiken?

Ja, de voet is verwijderbaar. Verwijder de voet door de schroef los te draaien. De monitor is compatibel met een VESA-bevestiging, maar de exacte norm wordt niet gespecificeerd. Raadpleeg de handleiding voor meer details.

Hoe wijzig ik de ingangsbron (VGA/HDMI)?

Druk op de knop Ingang (knop 3) om tussen de bronnen te schakelen. U kunt ook automatische detectie configureren in het OSD-menu (optie Auto Source).

Wat te doen als het scherm zwart blijft of 'Geen signaal' weergeeft?

Controleer of de videokabel correct is aangesloten op de monitor en de computer. Zorg ervoor dat de computer is ingeschakeld en dat de geselecteerde ingangsbron overeenkomt met de gebruikte kabel. Probeer de monitor opnieuw op te starten.

De monitor maakt een zoemend of sissend geluid. Is dit normaal?

Een licht zoemen kan normaal zijn, maar als het luid is, haal dan onmiddellijk de stekker uit het stopcontact en neem contact op met een technicus. Probeer niet zelf te repareren.

Hoe activeer ik de energiebesparingsmodus?

De monitor schakelt automatisch over naar stand-by (oranje lampje) wanneer er geen signaal wordt gedetecteerd. U kunt ook de stand-by vertraging configureren in het OSD-menu (instelling OSD Timeout). De stand-by modus verbruikt ongeveer 0,27 W.

Waar kan ik de volledige gebruikershandleiding downloaden?

U kunt de handleiding in PDF-formaat downloaden van de officiële Acer supportwebsite of via sites zoals notice-facile.com. De handleiding is beschikbaar in meerdere talen.

Wat te doen bij een dode pixel of weergavefout?

Raadpleeg de Acer-garantie. Als het defect wordt gedekt, neem dan contact op met de klantenservice. Vermijd het indrukken van het scherm om het te repareren.

GEBRUIKSAANWIJZING KA222QA ACER

Belangrijke veiligheidsinstructies

Lees de volgende instructies aandachtig door.

1. Lcd-monitor reinigen: Zorg ervoor dat uw monitor geschikt is voor de wisselstroom die beschikbaar is op uw locatie.

2. Schakel de lcd-monitor uit en trek de stekker uit het stopcontact.

3. Spuit een oplosmiddelvrij reinigingsmiddel op een doek en reinig het scherm voorzichtig.

- SPUIT OF GIET NOOIT VLOEISTOF DIRECT OP HET SCHERM OF DE BEHUIZING.

• GEBRUIK NOOIT AMMONIA OF REINIGINGSMIDDELEN OP ALCOHOLBASIS OP HET LCD-SCHERM OF DE BEHUIZING.

- Acer kan niet aansprakelijk worden gehouden voor schade als gevolg van het gebruik van ammonia of reinigingsmiddelen op alcoholbasis.

1. Plaats de Icd-monitor niet vlakbij een raam. Blootstelling van de monitor aan regen, vocht of zonlicht kan ernstige schade veroorzaken.
2. Oefen geen druk uit op de lcd-monitor. Buitensporige druk kan leiden tot blijvende schade aan het scherm.
3. Verwijder de behuizing niet en probeer niet zelf het apparaat te repareren. Onderhoud van welke aard ook moet door een erkende monteur worden uitgevoerd.
4. Bewaar de lcd-monitor in een ruimte met een temperatuur van -20 tot 60 °C (-4 tot 140 °F). Het bewaren van de lcd-monitor buiten dit bereik kan blijvende schade tot gevolg hebben.
5. Haal onmiddellijk de stekker uit het stopcontact en neem contact op met een geautoriseerd monteur indien een van de volgende omstandigheden zich voordoet:

- Monitor-naar-pc-signaalkabel is gerafeld of beschadigd.

- Gemorste vloeistoffen op de lcd-monitor of de monitor is blootgesteld aan regen.

- De lcd-monitor of de behuizing is beschadigd.

De monitor aan de voet bevestigen

1. Haal de monitor uit de verpakking.
2. Bevestig de monitor aan de voet. (voor bepaalde modellen)
3. Draai rechtsom om te vergrendelen. Zorg dat de voet op de standaard is vergrendeld. (voor bepaalde modellen)
4. Maak de voet aan de standaard vast door de schroef te draaien met behulp van het geïntegreerde lipje of een geschikte munt. (voor bepaalde modellen)

Uw monitor aansluiten op een computer

1. Schakel uw monitor uit en trek de stekker van uw computer uit het stopcontact.
2. 2-1 Videokabel aansluiten

a. Zorg dat de monitor en de computer zijn uitgeschakeld.

b. Sluit de VGA-videokabel aan op de computer.

2-2 HDMI-kabel aansluiten (alleen HDMI-model)

a. Zorg dat de monitor en de computer zijn uitgeschakeld.
b. Sluit het ene uiteinde van de HDMI-kabel aan op de achterkant van de monitor en sluit het andere uiteinde aan op de computer.

1. Sluit de audiokabel aan. (alleen Audio-model) (optioneel)

2. Sluit de voedingskabel van de monitor aan op de voedingspoort aan de achterkant van de monitor.

3. Steek de voedingskabels van de computer en de monitor in een stopcontact in de buurt.

optioneel

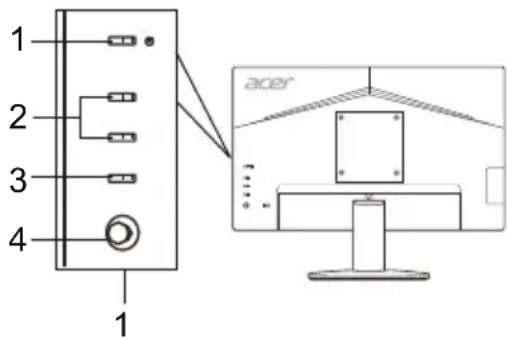

Externe bedieningselementen

Nr.ItemBeschrijving

1	Aan-uitknop/-indicator	Zet de monitor aan/uit. Blauw betekent aan. Oranje betekent stand-by/energiebesparende stand.
2	Sneltoets 1, 2 knoppen	Druk hierop om de functie te activeren die de gebruiker onder de sneltoets heeft opgeslagen.
3	Signaalknop Druk hierop om tussen signalen te schakelen.

4 Navigatie-/OK-knop Druk hierop om het OSD-menu te openen en vervolgens om naar de gewenste functie te gaan. Druk nogmaals op de knop om een selectie te maken.

Wetgeving en veiligheidsvoorschriften

Kennisgeving FCC

Dit apparaat is getest en voldoet aan de limieten voor een digitaal apparaat van Klasse B overeenkomstig deel 15 van de FCC-voorschriften. Deze limieten zijn opgesteld om een redelijke bescherming te bieden tegen schadelijke interferentie bij installatie in een woonomgeving. Dit apparaat genereert en gebruikt radiofrequentie-energie en kan deze energie uitstralen en, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing veroorzaken aan radiocommunicatie. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit apparaat wel schadelijke interferentie veroorzaakt bij uw radio- of televisieontvangst, wat kan worden vastgesteld door het apparaat uit en in te schakelen, wordt de gebruiker aangemoedigd te proberen de storing te verhelpen door een of meer van de volgende maatregelen:

• Draai of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het apparaat en de ontvanger.
• Sluit het apparaat aan op een ander stopcontact dan waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio/tv-technicus voor hulp.

CE-verklaring van conformiteit

Hierbij verklaart Acer Inc. dat deze lcd-monitor voldoet aan de essentiële vereisten en andere relevante bepalingen van de EMC-richtlijn 2014/30/EU, laagspanningsrichtlijn 2014/35/EU en RoHS-richtlijn 2011/65/EU en richtlijn 2009/125/EG betreffende de totstandbrenging van een kader voor het vaststellen van eisen inzake ecologisch ontwerp voor energiegerelateerde producten.

Kennisgeving:

Om schade aan de monitor te voorkomen dient u die niet aan de basis op te tillen.

Kennisgeving: Afgeschermde kabels

Alle verbindingen met andere computers moeten worden gemaakt met afgeschermde kabels om te voldoen aan de EMC-voorschriften.

Kennisgeving: Randapparatuur

Alleen randapparatuur (input/output-apparaten, terminals, printers, enz.) gecertificeerd om te voldoen aan de Klasse B-limieten kunnen worden verbonden aan deze apparatuur. Werken met niet-gecertificeerde randapparatuur kan leiden tot interferentie met radio en tv-ontvangst.

Waarschuwing

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de fabrikant kunnen tot gevolg hebben dat het recht van de gebruiker om dit product te gebruiken, dat wordt toegekend door de Federal Communications Commission (FCC), vervalt.

Bedrijfsomstandigheden

Dit apparaat voldoet aan deel 15 van de FCC-voorschriften. Werking is onderhevig aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet elke ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.

Kennisgeving: Canadese gebruikers

Dit digitale apparaat van Klasse B voldoet aan de Canadese norm ICES-003.

Afvoer van afgedankte apparatuur door Gebruikers in particuliere huishoudens in de Europese Unie

Dit symbool op het product of op de verpakking geeft aan dat dit product niet mag worden weggegooid bij het andere huisvuil. Het is uw verantwoordelijkheid om uw afgedankte apparatuur aan te bieden bij een daartoe aangewezen inzamelpunt voor recycling van afgedankte elektrische en elektronische apparatuur. Gescheiden inzamelen en recyclen van uw afgedankte apparatuur helpt natuurlijke hulpbronnen te sparen en garandeert dat uw apparatuur wordt gerecycled op een manier die niet schadelijk is voor de menselijke gezondheid en het milieu. Meer informatie over waar u afgedankte apparatuur voor recycling kunt aanbieden kunt u opvragen bij de gemeente, de relevante dienst voor de verwerking van huishoudelijk afval of de winkel waar u het product hebt gekocht.

SPECIFICATIE

Lcd-paneel	Aandrijfsysteem TFT lcd	kleurenscherm
	Grootte 21,5"W (55 cm)
	Pixelgrootte 0,248 mm (H) x 0,248 mm (V)
	Helderheid	250 cd/m2 (standaard)
	Contrast 100000000:1 Max (ACM)
	Kijkhoek 178° (H) 178° (V) (CR=10)
	Reactietijd 1 ms (VRB)
	Type beeldscherm In-Plane Switching VA
	Video R, G, B analoge interface
	Horizontale frequentie 30 - 85 kHz
	Verticale frequentie 56 - 76 Hz
Kleuren 16,7 miljoen
Dot Clock		HDMI: 174,5 MHz VGA: 148,5 MHz
Maximale resolutie		HDMI: 1920 x 1080 bij 75 Hz VGA: 1920 x 1080 bij 60 Hz
Plug en play VESA DDCCI/DDC2B
Energie-efficiëntieklasse A+
*Jaarlijks energieverbruik		22 (kWh) (voor een HDMI-model)
Energieverbruik (bij 200 eenheden)	Aan	14 W (standaard)
	Slaapmodus	0,27 W (standaard)
	Uit	0,24 W (standaard)
Ingangsconnector		D-Sub HDMI (alleen HDMI-model)
Ingang videosignaal		Analoog: 0,7 Vp-p (standaard), 75 OHM, positief HDMI (alleen HDMI-model) (optioneel)
Luidsprekers		2 W x 2 (alleen Audio-model) (optioneel)
Maximale schermgrootte		Horizontaal: 476,064 mm Verticaal: 267,786 mm
Voedingsbron		100 - 240 V, 50/60 Hz
Milieuoverwegingen		Bedrijfstemperatuur: 0 tot 40 °C Opslagtemperatuur: -20 tot 60 °C Bedrijfsvochtigheid: 20% tot 80%
Afmetingen		489,7 (B) x 385,21 (H) x 164 (D) mm
Gewicht		3,13 kg (netto)
Specificaties mechanisme		Kantelen: -5° tot +15° Zwenken: Nee Verstellen hoogte: Nee Draaien: Nee Afneembare voet: Ja
Externe bedieningselementen	Schakelaar/knoppen	Aan/Uit-knop Sneltoets 1 Sneltoets 2	Ingang Menu/Navigatie/OK
	Functies	Helderheid Contrast Blauw licht Zwartversterking ACM Superscherpte H. positie (alleen analoog model) V. positie (alleen analoog model) Klok (alleen analoog model) Scherpstelling (alleen analoog model) Autom.configuratie (alleen analoog model) Gamma Kleurtemp. Modi sRGB-modus Grijswaarden 6-assige tint 6-as verzadigen Volume	Dempen Over Drive FreeSync Vernieuwingst. VRB Taal Time-out OSD Transparantie OSD vergrendelen Ingang Autom. bron Sneltoetstoewijzing Breedbeeldmodus DDC/CI HDMI zwartniveau Snelstartmodus Scherminformatie Alle inst. Resetten Afsluiten
Alle specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Zoek handleidingen en andere documenten voor uw Acer-product op de officiële ondersteuningswebsite van Acer.

*Jaarlijks energieverbruik wordt berekend op basis van standaard stroomverbruik 4 uur per dag, 365 dagen per jaar.

Conformiteitverklaring

Wij,

Acer Incorporated

Wij, Acer Incorporated, verklaren hierbij onder exclusieve verantwoordelijkheid dat het hierboven beschreven product voldoet aan de relevante wetten op harmonisering in de Unie zoals in de onderstaande Richtlijn en dat de geharmoniseerde normen en/of andere relevante standaarden werden toegepast:

EMC-richtlijn: 2014/30/EU

LVD-richtlijn: 2014/35/EU

EN 60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

RoHS-richtlijn: 2011/65/EU

EN 50581:2012

☒ ErP-richtlijn: 2009/125/EG

☒ Verordening (EG) nr. 1275/2008; EN 50564:2011

Jaar om de CE-markering te beginnen aanbrengen: 2019.

Oct. 18, 2019
