V183HV - Scherm ACER - Gratis gebruiksaanwijzing en handleiding

Producttype	LCD-monitor
Merk	Acer
Model	V183HV
Schermdiagonaal	18,5 inch (47 cm)
Resolutie	1366 x 768 (WXGA)
Beeldverhouding	16:9
Contrastverhouding	1000:1 (typisch)
Helderheid	250 cd/m² (typisch)
Responstijd	5 ms (typisch)
Kijkhoek	170° horizontaal / 160° verticaal
Ingangsaansluitingen	VGA, DVI (met HDCP)
Stroomverbruik	< 18 W typisch, < 0,5 W standby
Voeding	Intern, 100-240 V AC, 50/60 Hz
Afmetingen (met voet)	442 x 341 x 190 mm
Gewicht (met voet)	~3,5 kg
Kenmerken	Acer eColor Management, VESA-bevestiging (100x100 mm)
Beveiliging	Kensington-slot
Naleving regelgeving	CE, FCC, RoHS
Inhoud verpakking	Monitor, stroomkabel, VGA-kabel, DVI-kabel (optioneel), gebruikershandleiding

Veelgestelde vragen - V183HV ACER

Hoe sluit ik de monitor aan op mijn computer?

U kunt verbinding maken met een VGA- of DVI-kabel. Steek het ene uiteinde in de monitor en het andere in de overeenkomstige poort van uw computer. Zorg ervoor dat beide apparaten zijn uitgeschakeld voordat u verbinding maakt.

Hoe pas ik de weergave-instellingen aan?

Gebruik de On-Screen Display (OSD)-knoppen aan de onderste rand van de monitor. Druk op de Menu-knop om instellingen zoals helderheid, contrast, kleur en ingangsbron aan te passen.

Hoe moet ik het beeldscherm schoonmaken?

Schakel de monitor uit en haal de stekker uit het stopcontact. Gebruik een zachte, droge doek om het scherm voorzichtig schoon te vegen. Vermijd het gebruik van chemische middelen, alcohol of schurende materialen. Maak de doek voor hardnekkige vlekken licht vochtig met water.

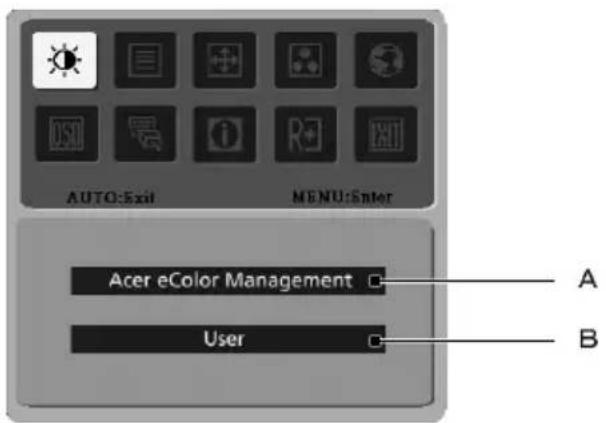

Wat is Acer eColor Management?

Acer eColor Management is een ingebouwde functie die automatisch de kleurinstellingen optimaliseert op basis van de weergegeven inhoud, met levendige en nauwkeurige kleuren voor verschillende toepassingen zoals films, games en tekst.

Wat is de aanbevolen resolutie voor deze monitor?

De oorspronkelijke resolutie is 1366 x 768 (WXGA). Stel uw computer in om deze resolutie weer te geven voor de beste beeldkwaliteit.

Heeft de monitor ingebouwde luidsprekers?

Nee, de Acer V183HV heeft geen ingebouwde luidsprekers. U hebt externe luidsprekers of een hoofdtelefoon nodig die op uw computer zijn aangesloten voor geluidsweergave.

Kan ik de monitor aan de muur bevestigen?

Ja, de monitor ondersteunt VESA-bevestiging met een patroon van 100 x 100 mm. U hebt een compatibele muurbeugel en schroeven nodig. Zorg ervoor dat de beugel het gewicht van de monitor kan dragen.

Waarom is er geen beeld op het scherm?

Controleer of de stroomkabel goed is aangesloten en de monitor is ingeschakeld. Controleer of de videokabel (VGA of DVI) goed is bevestigd aan zowel de monitor als de computer. Zorg er ook voor dat de juiste ingangsbron is geselecteerd via het OSD-menu.

Hoe reset ik de monitor naar de fabrieksinstellingen?

Druk op de Menu-knop om het OSD te openen. Ga naar het menu Instellingen of Overig en selecteer Reset of Fabrieksinstellingen. Bevestig de reset. Alle instellingen keren terug naar de oorspronkelijke waarden.

Is de monitor energiezuinig?

Ja, de Acer V183HV voldoet aan ENERGY STAR. Het typische stroomverbruik is lager dan 18 W en het standby-verbruik is minder dan 0,5 W, wat helpt om energie te besparen en de elektriciteitskosten te verlagen.

GEBRUIKSAANWIJZING V183HV ACER

Gebruikershandleiding

Copyright © 2008. Acer Incorporated. Alle rechten voorbehouden.

Gebruikershandleiding Acer LCD scherm Oorspronkelijke uitgave: 06/2008

Acer behoudt zich het recht voor de informatie in dit document te wijzigen zonder enige kennisgeving. Dergelijke wijzigingen zullen worden opgenomen in nieuwe edities van deze handleiding of in aanvullende documenten en publicaties. Acer stelt zich niet aansprakelijk en geeft geen garanties, expliciet noch impliciet, voor de inhoud van dit document en wijst de impliciete garanties van verkoopbaarheid of geschiktheid voor een bepaald doel af.

Noteer het modelnummer, het serienummer en de datum en plaats van aankoop in de onderstaande ruimte. Het serienummer en het modelnummer bevinden zich op het label dat op uw computer zit. Het serienummer, het modelnummer en de aankoopinformatie moeten worden vermeld op elke briefwisseling aangaande deze eenheid.

Van dit document mag geen enekl deel worden verveelvoudigd, opgeslagen in een zoeksysteem, of worden overgebracht, in welke vorm of op welke wijze dan ook, hetzij elektronisch, mechanisch, door fotokopieën, opnames of op andere wijze, zonder voorafgaande schriftelijke toestemming van Acer Incorporated.

Gebruikershandleiding Acer LCD scherm

Modelnummer: ____

Serienummer: ____

Aankoopdatum: ____

Plaats van aankoop: ____

Acer en het Acer-logo zijn geregistreerde handelsmerken van Acer Incorporated. Productnamen of handelsmerken van andere bedrijven worden hier alleen ter identificatie gebruikt en zijn eigendom van hun respectieve bedrijven.

Speciale opmerkingen over LCD-monitors

De volgende symptomen zijn normaal voor LCD-monitors en duiden niet op een probleem:

• Door de aard van fluorescentielamp kan het scherm flikkeren tijdens het eerste gebruik. Schakel de voedingsschakelaar uit en schakel deze opnieuw in om de flikkering te laten verdwijnen.
• Afhankelijk van het bureaubladpatroon dat u gebruikt, is het mogelijk dat de helderheid op het scherm niet volledig gelijkmatig is.
• Het LCD-scherm heeft 99,99% of meer effectieve pixels. Het kan kleine puntjes van 0,01% of minder bevatten, zoals een ontbrekende pixel of een pixel die altijd is opgelicht.
• Door de aard van het LCD-scherm, kan een schaduwbeeld achterblijven van de vorige scherminhoud nadat u naar een ander beeld bent geschakeld, wanneer hetzelfde beeld urenlang op het scherm is gebleven. In dat geval wordt het scherm langzaam hersteld door een ander beeld weer te geven of de voedingsschakelaar enkele uren uit te schakelen.

Informatie voor uw veiligheid en comfort

Veiligheidsinstructies

Lees deze instructies aandachtig. Bewaar dit document zodat u het later opnieuw kunt raadplegen. Volg alle waarschuwingen en instructies op die op het product zijn gemarkeerd.

Uw monitor reinigen

Volg deze instructies nauwgezet wanneer u de monitor reinigt.

• Koppel de monitor altijd los van het stopcontact voordat u met het reinigen begint.
• Gebruik een zachte doek om het scherm en de voorkant en zijkanten van de behuizing schoon te vegen.

iv

Toegankelijkheid

Zorg dat het stopcontact waarop u de voedingskabel aansluit gemakkelijk toegankelijk is en zich zo dicht mogelijk bij het apparaat bevindt. Wanneer u de voeding van het apparaat moet loskoppelen, moet u de voedingskabel uit het stopcontact trekken.

Veilig luisteren

Volg deze instructies om uw gehoor te beschermen.

- Verhoog het volume geleidelijk tot u het geluid duidelijk en comfortabel, en zonder vervorming kunt horen.

- Verhoog het volumeniveau niet nadat u het hebt ingesteld en uw oren zijn aangepast aan het volume.

- Beperk de luisterduur van muziek aan een hoog volume.

- Vermijd het verhogen van het volume om lawaaierige omgevingen buiten te sluiten.

- Verlaag het volume als u de mensen in uw nabije omgeving niet kunt horen.

Waarschuwingen

-Gebruik dit product niet in de buurt van water.

- Zet dit product niet op een onstabiel wagentje of op een wankele voet of tafel. Het product kan ernstige schade oplopen wanneer u het laat vallen.

- Er zijn sleuven en openingen voorzien voor de ventilatie om een betrouwbare werking van het product te garanderen en het tegen oververhitting te beschermen. Deze openingen mogen niet worden geblokkeerd of afgedekt. De openingen mogen nooit worden geblokkeerd door het product op een bed, sofa, tapijt of een ander gelijkaardig oppervlak te zetten. Dit product mag nooit bij of boven een radiator of een verwarmingsapparaat worden geplaatst of in een installatie worden ingebouwd, tenzij voldoende ventilatie is voorzien.

- Duw nooit objecten in dit product door de sleuven van de behuizing aangezien deze objecten gevaarlijke voltagepunten kunnen raken of een kortsluiting kunnen veroorzaken in de onderdelen. Dit kan vuur of elektrische schokken veroorzaken. Zorg ervoor dat u nooit vloeistof op of in het product morst.

- Om schade aan interne onderdelen en het lekken van de batterij te vermijden, mag u het product niet op een trillend oppervlak plaatsen.

- Gebruik het nooit in een sport-, trainings- of andere trillende omgeving omdat dit mogelijk onverwachte kortsluitingen of schade aan de interne onderdelen veroorzaken.

Elektriciteit gebruiken

- Dit product moet worden gebruikt met het type stroom dat op het markeerlabel is aangegeven. Als u niet zeker bent van het beschikbare stroomtype, moet u contact opnemen met uw leverancier of uw lokale elektriciteitsmaatschappij.

•Zorg ervoor dat er niets op de voedingskabel staat. Plaats dit product niet

op een plaats waar mensen op de kabel kunnen trappen.

• Als u een verlengkabel gebruikt met dit product, moet u ervoor zorgen dat het totale ampèrevermogen van de apparatuur die op de verlengkabel is aangesloten, het ampèrevermogen van de verlengkabel niet overschrijdt. Zorg er ook voor dat het totale vermogen van alle producten die op het stopcontact zijn aangesloten, het vermogen van de zekering niet overschrijdt.
• Zorg dat u het stopcontact, de strip of de contactdoos niet overbelast door teveel apparaten aan te sluiten. De algemene systeembelasting mag niet meer zijn dan 80% van het vermogen van het circuit. Als u powerstrips gebruikt, mag de belasting niet hoger zijn dan 80% van het invoervermogen van de powerstrip.
• De voedingskabel van het product is uitgerust met een geaarde stekker met drie draden. De stekker past alleen in een geaard elektrisch stopcontact. Controleer of het stopcontact correct is geaard voordat u de stekker van de voedingskabel in het stopcontact stopt. Stop de stekker niet in een niet-geaard stopcontact. Neem contact op met uw elektricien voor meer informatie.

Waarschuwing! De pool voor de aarding is een veiligheidsfunctie. Wanneer u een stopcontact gebruikt dat niet correct is geaard, kan die elektrische schok en/of letsels veroorzaken.

Opmerking: de aardingspool biedt ook een goede bescherming tegen onverwachte ruis die wordt geproduceerd door andere elektrische apparaten in de nabije omgeving die de prestaties van dit product kunnen storen.

- Gebruik het product alleen met de bijgeleverde voedingskabelset. Als u de voedingskabelset moet vervangen, moet u ervoor zorgen dat de nieuwe voedingskabel voldoet aan de volgende vereisten: afneembaar type, UL-geregistreerd/CSA gecertificeerd, type SPT-2, classificatie minimum 7A 125V, VDE goedgekeurd of gelijkwaardig, maximale lengte 4,6 meter.

Reparatie en onderhoud product

Probeer niet zelf het product te repareren, aangezien het openen of verwijderen van de deksels u kan blootstellen aan gevaarlijke spanningspieken of andere risico's. Laat onderhoud en reparaties over aan een gekwalificeerde monteur.

In de volgende omstandigheden moet u dit product loskoppelen van het stopcontact en contact opnemen met bevoegd onderhoudspersoneel:

• wanneer de voedingskabel of stekker beschadigd of gerafeld is
• wanneer er vloeistof in het product is gemorst
• wanneer het product werd blootgesteld aan regen of water
  • als het product is gevallen of als de behuizing beschadigd is
• als het product een opvallende verandering in prestaties vertoont, wat erop wijst dat reparatie of onderhoud nodig is

vi

- als het product niet normaal werkt nadat u de bedieningsinstructies hebt gevolgd

Opmerking: pas alleen de bedieningselementen aan die door de gebruiksaanwijzingen zijn beschreven. Onjuiste aanpassingen aan andere bedieningselementen kunnen schade veroorzaken. In dat geval is het mogelijk dat een bevoegde technicus uitgebreide werkzaamheden moet uitvoeren aan het apparaat om het product te herstellen naar de normale toestand.

Potentiële explosieve omgevingen

Schakel uw apparaat uit wanneer u zich op een locatie bevindt met een potentieel explosief atmosfeer en leef alle aanwijzingen en instructies na. Potentieel explosieve atmosferen omvatten locaties waar u normaal zou worden geadviseerd de motor van uw voertuig uit te schakelen. Vonken op dergelijke locaties kunnen een explosie of brand veroorzaken die kunnen leiden tot lichamelijke letsels of zelfs overlijden. Schakel het apparaat uit in de buurt van benzinepompen. Houd rekening met de beperkingen op het gebruik van radio-apparatuur in brandstofdepots, opslagplaatsen en distributiegebieden, chemische fabrieken of waar explosiewerkzaamheden worden uitgevoerd. Gebieden met een potentieel explosieve atmosfeer worden vaak, maar niet altijd, gemarkeerd. Deze gebieden omvatten het benedendek op boten, chemische overdracht- of opslagfaciliteiten, voertuigen die vloeibaar gas (zoals propaan of butaan) gebruiken en gebieden waar de lucht chemische elementen of kleine deeltjes bevat, zoals graan, stof of metaalpoeder.

Aanvullende veiligheidsinformatie

Uw apparaat en de uitbreidingen kunnen kleine onderdelen bevatten. Houd ze buiten het bereik van kleine kinderen.

Advies met betrekking tot kwik

Voor projectors of elektronische producten die een LCD/CRT-monitor of -display bevatten: de lamp(en) in dit product bevat(ten) kwik en moeten worden gerecycleerd of verwijderd volgens de lokale, regionale of nationale wetten. Neem contact op met de Electronic Industries Alliance op www.eiae.org voor meer informatie. Bezoek www.lamprecycle.org. voor meer specifieke informatie over de afvalverwijdering van de lamp.

Tips en informatie voor een comfortabel gebruik

Na langdurig gebruik van de computer, kunnen gebruikers klagen over oogbelasting en hoofdpijn. Gebruikers lopen ook het risico op lichamelijk letsel na urenlang werken aan een computer. Lange werkperioden, een slechte houding, slechts werkgewoonten, stress, ongepaste werkomstandigheden,

persoonlijke gezondheid en ander factoren verhogen het risico op lichamelijke letsels aanzienlijk.

Een verkeerd computergebruik kan leiden tot het carpale tunnel syndroom, peesontsteking, peesschedeontsteking of andere spier-/botletsels. De volgende symptomen kunnen zich voordoen in de handen, polsen, armen, schouders, nek of rug:

•verdoving of een brandend of tintelend gevoel

•pijn, ongemak of gevoeligheid

•pijn, zwelling of kloppingen

•stijfheid of spanning

•koudegevoel of zwakte

Als u deze symptomen hebt of als u andere terugkerende of blijvende ongemakken en/of pijn ondervindt met betrekking tot het computergebruik, moet u onmiddellijk een arts raadplegen en de gezondheid- en veiligheidsafdeling van uw bedrijf op de hoogte brengen.

Het volgende gedeelte biedt tips voor een comfortabeler computergebruik.

Uw comfortzone zoeken

Zoek uw comfortzone door de kijkhoek van de monitor aan te passen, een voetsteun te gebruiken of uw zithoogte aan te passen naar een maximaal comfort. Houd rekening met de volgende tips:

•Blijf niet te lang in één vaste houding zitten

- vermijd een ronde rug en het naar voor en/of achter leunen

•Ga regelmatig rechtstaan en wandel rond om de belasting op uw beenspieren te beperken.

viii

Zorg dragen voor uw gezichtsvermogen

Lange werkuren voor de computer, het gebruikt van een verkeerde bril of contactlenzen, weerkaatsing, overmatig kamerverlichting, slechts scherpgestelde schermen, zeer kleine lettertypen en beeldschermen met een laag contrast kunnen uw ogen belasten. De volgende alinea's geven suggesties voor het beperken van de oogbelasting.

Ogen

•Laat uw ogen vaak rusten.

- Geef uw ogen regelmatige onderbrekingen door weg te kijken van de monitor en u te richten op een punt op afstand.

- Knipper vaak met de ogen om te voorkomen dat ze uitdrogen.

Beeldscherm

•Houd uw beeldscherm schoon.

•Zorg dat uw ogen hoger zijn dan de bovenrand van het beeldscherm zodat uw ogen omlaag gericht zijn wanneer u naar het midden van het beeldscherm kijkt.

- Pas de helderheid en/of het contrast aan naar een comfortabel niveau voor een betere leesbaarheid van de tekst en een hogere zuiverheid van de afbeeldingen.

• Schakel weerkaatsing en schittering uit door:

• uw beeldscherm zo te plaatsen dat de zijkant naar het venster of een lichtbron is gericht
• de kamerverlichting te minimaliseren door het gebruik van gordijnen, zonneschermen of blinden.
• het gebruik van een werklamp
• de kijkhoek van het beeldscherm te wijzigen
• een antiweerkaatsingsfilter te gebruiken
• gebruik te maken van een zonneklep, zoals een stuk karton dat bovenaan over de voorrand van het beeldscherm uitsteekt

•Vermijd het aanpassen van uw beeldscherm naar een onhandige kijkhoek.

•Vermijd het langdurig rechtstreeks kijken naar heldere lichtbronnen, zoals geopende vensters.

Goede werkgewoonten ontwikkelen

Ontwikkel de volgende werkgewoonten om uw computergebruik ontspannend en productiever te maken.

-Neem vaak en regelmatig korte pauzes.

•Doe enkele rekoefeningen.

- Adem zo veel mogelijk frisse lucht in.

- Train regelmatig en houd uw lichaam gezond.

CE

Informatie voor uw veiligheid en comfort iii

Veiligheidsinstructies iii

Uw monitor reinigen iii

Het apparaat aansluiten/loskoppelen iii

Toegankelijkheid iv

Veilig luisteren iv

Waarschuwingen iv

Elektriciteit gebruiken iv

Reparatie en onderhoud product v

Aanvullende veiligheidsinformatie vi

Tips en informatie voor een comfortabel gebruik vii

Het voetstuk bevestigen/verwijderen 2

Aanpassing schermpositie 2

De voedingskabel aansluiten 3

Energiebesparing 3

Display Data Channel (DDC) 3

TOEKENNING VAN CONNECTORPINNEN 4

Standaard timingtabel 6

Installatie 7

Bedieningselementen gebruiker 8

Een instelling aanpassen 9

Controleer of de volgende items aanwezig zijn wanneer u de doos uitpakt. Bewaar het verpakkingsmateriaal voor het geval u de monitor in de toekomst moet verzenden of vervoeren.

LCD-scherm Gebruikershandleiding Snelstartgids

Het voetstuk bevestigen/verwijderen

Bevestigen:

Lijn de ontgrendelingsknop op de onderkant van de monitor uit op de overeenkomende sleuven op de onderkant van de voet.

Verwijderen:

Druk op de ontgrendelingsknop zoals aangegeven en trek het voetstuk vervolgens in de richting van de pijl om deze te verwijderen.

Aanpassing schermpositie

Om de weergavepositie te optimaliseren, kunt u de kantelhoek van de monitor aanpassen. Gebruik hiervoor beide handen om de randen van de monitor vast te nemen zoals hieronder weergegeven.

De monitor kan 15 graden omhoog of 5 graden omlaag worden gekanteld.

De voedingskabel aansluiten

• Controleer eerst of de voedingskabel die u gebruikt, het juiste type is dat in uw regio is vereist.
• De monitor heeft een universele voeding die het gebruik mogelijk maakt in regio's met een spanning van 100/120V AC of 220/240 V AC. Er is geen aanpassing van de gebruikers vereist.
• Stop het ene uiteinde van de voedingskabel in de wisselstroomingang en het andere uiteinde in het stopcontact.
• Voor eenheden die 120V AC gebruiken: Gebruik een UL-goedgekeurde kabelset, type SVT-draad en een stekken met een vermogen van 10 A / 125 V.
• Voor eenheden die 220/240V AC gebruiken: Gebruik een kabelset die bestaat uit een H05VV-F-kabel en een stekker met een vermogen van 10 A, 250 V. De kabel moet de geschikte veiligheidsgoedkeuringen hebben van het land waarin het apparaat zal worden geïnstalleerd.

Energiebesparing

De monitor wordt in de modus "energiebesparing" geplaatst door het controlesignaal van de beeldschermcontroller. Dit wordt aangegeven door een oranje voedings-LED.

Modus LED-lampje

Aan Blauw

Energiebesparing Oranje

De energiebesparingsmodus wordt gehouden tot er een controlesignaal wordt gedetecteerd of tot het toetsenbord of de muis is geactiveerd. De activeringstijd om van de modus "energiebesparing" terug te keren naar de "ingeschakelde stand" bedraagt ongeveer 3 seconden.

Display Data Channel (DDC)

Om de installatie te vergemakkelijken en zolang uw systeem wordt ondersteund door het DDC-protocol, ondersteunt de monitor plug & play. Het DDC is een communicatieprotocol dat door de monitor wordt gebruikt om het hostsysteem te informeren over zijn capaciteiten, zoals de ondersteunde resoluties en de overeenkomende timing. De monitor ondersteunt de DDC2B-standaard.

TOEKENNING VAN CONNECTORPINNEN

15-pins signaalkabel voor kleurenscherm

PINNUMMER Beschrijving PINNUMMER Beschrijving
	1	R	o	o	d	9	+ 5 V
	2 Groen 10 Logische aarde
	3 Blauw 11 Monitor aarde
	4 Monitor aarde 12 DDC-Seriëlege gevens
	5 DDC-retour 13 H-Sync
	6 R-aarde 14 V-Sync
	7 G-aarde 15 DDC-Seriële klok
	8 B-aarde

24-pins signaalkabel voor kleurenscherm

PINNUMMER Beschrijving PINNUMMER Beschrijving
1 TMDS Gegevens2- 13 NC
2 TMDS Gegevens 2+ 14 +5V voeding
3 TMDS Gegevens 2/4Afscherming		15 GND (retour voor +5Vhsync.vsync)
4 NC 16 Detectie van aansluiting
5 NC 17 MDS Gegevens 0-
6 DDC Klok 18 TMDS Gegevens 0+
7 DDC Gegevens 19 TMDS Gegevens 0/5
			Afscherming
8	N	C	2	0	N
9 MDS Gegevens 1- 21 NC
10 TMDS Gegevens 1+ 22 TMDS klok afscherming
11 TMDS Gegevens 1/3Afscherming			23 TMDS klok+
12 NC 24 DDC TMDS klok-

Standaard timingtabel

Modus Resolutie
1 640 x 480 60 Hz
2 640 x 480	72	Hz
3 640 x 480	75	Hz
4 MAC 640 x 480	66.66	Hz
5 VESA	720x400 70 Hz
6	SVGA	800 x 600	56	Hz
7	SVGA	800 x 600	60	Hz
8	SVGA 800 x 600 72 Hz
9	SVGA 800 x 600 75 Hz
10	MAC 832 x 624 74.55			Hz
11	XGA	1024 x 768 60 Hz
12	XGA	1024 x 768 70 Hz
13	XGA	1024 x 768 75 Hz
14	MAC	1152 x 870 75 Hz
15	VESA	1152 x 864 75 Hz
16	VESA	1280 x 960 60 Hz
17	SXGA	1280 x 1024	60 Hz
18	SXGA	1280 x 1024	75 Hz
19	VESA	1280 x 720	60 Hz
20	WXGA	1280 x 800 60 Hz
21	WXGA	1366x768	60 Hz

Installatie

Volg de onderstaande stappen om de monitor te installeren op uw hostsysteem.

Stappen

1 Sluit de videokabel aan

a Zorg dat de monitor en de computer beide zijn uitgeschakeld.

b Sluit de VGA-videokabel aan op de computer.

c Sluit de digitale kabel aan (alleen voor modellen met dubbele ingang).

(1) Zorg dat de monitor en de computer zijn uitgeschakeld.
(2) Sluit het ene uiteinde van de 24-pins DVI-kabel aan op de achterkant van de monitor en sluit het andere uiteinde aan op de poort van de computer.

2 Sluit de voedingskabel aan

Sluit de voedingskabel aan op de monitor en vervolgens op een goed geaard stopcontact.

3 Schakel uw monitor en computer in

Schakel eerst de monitor, en daarna de computer in. Deze volgorde is zeer belangrijk.

4 Als de monitor nog steeds niet correct werkt, raden wij u aan het

hoofdstuk Probleemoplossing te raadplegen om een diagnose te stellen van het probleem.

Bedieningselementen gebruiker

Bedieningselementen voorpaneel

1 Voedings-LED: licht op om aan te geven dat de voeding is ingeschakeld.
2 Voedingsschakelaar: schakelt het apparaat in of uit.
3.4 << / >: Druk op < of > om te navigeren naar de gewenste functie en druk op Enter om de functie te selecteren. Druk op < of > om de instellingen van de huidige functie te wijzigen.
5 Menu/Enter: Hiermee kunt u het OSD-menu activeren wanneer het is uitgeschakeld of de aanpassingsfunctie in-/uitschakelen wanneer het OSD-menu is ingeschakeld.
6 Knop Automatisch aanpassen/Afsluiten :

a Wanneer het OSD-menu actief is, werkt deze toets als de toets Afsluiten. (OSD-menu).
b Wanneer het OSD-menu inactief is, kunt u de knop 2 seconden ingedrukt houden om de functie Auto aanpassen te activeren. De functie Automatisch aanpassen wordt gebruikt om H.Pos., V.Pos, Klok en Scherpstelling in te stellen.

7 Empowering Key/ Afsluiten:

a Wanneer het OSD-menu actief is, werkt deze toets als de toets Afsluiten. (het OSD-menu afsluiten).

b Wanneer het OSD-menu inactief is, drukt u op deze knop om de scenariomodus te selecteren.

Een instelling aanpassen

1 Druk op de knop M Menu om het OSD-venster te activeren.
2 D r u of kom de gevenste functie te selecteren.
3 Druk opnieuw op de knop M Menu om de functie die u wilt aanpassen, te selecteren.
4 Druk op < < of > om de instellingen van de huidige functie te wijzigen.
5 Selecteer de functie Afsluiten om af te sluiten en op te slaan. Herhaal stappen 2 tot 4 als u nog een functie wilt aanpassen.

A Acer eColor Management: Als "Acer eColor Management" is geselecteerd, verschijnt het OSD van Acer eColor Management.
B Gebruiker: Als "Gebruiker" is geselecteerd, verschijnt het standaard OSD-menu.

OSD van Acer eColor Management

Stap 1: Druk op de “ E toets om het OSD van Acer eColor Management OSD en de scenariomodi te openen

Stap 2: Druk op “◀” of “▶” om de modus te kiezen

Stap 3: Druk op de "AUTO-toets" om de modus te bevestigen en Auto Adjust (Automatische aanpassing) te bevestigen

Kenmerken en voordelen

Pictogram Hoofdmenu		Pictogram Submenu	Submenu-item	Beschrijving
		Nvt.	Gebruikers modus	Gedefinieerd door gebruiker. Instellingen kunnen worden aangepast aan elke situatie
		Nvt. ECO-modus		Past de instellingen aan om het energieverbruik te beperken.
		Nvt.	Standaardmodus	Standaardinstelling. Herstelt de oorspronkelijke beeldscherminstellingen
		Nvt.	Grafische modus	Verbetert kleuren en benadrukt kleine details.Beelden en foto's verschijnen in levendige kleuren met scherpe details.
		Nvt. Filmmodus		Geeft scènes weer met de zuiverste details.Biedt een schitterende weergave, zelfs bij slecht verlichte omgevingen

Gebruiker

Pictogram hoofdmenu	Pictogram submenu	Submenu-item	Beschrijving
		Contrast Past het contrast tussen de voorgrond en de achtergrond van het schermbeeld aan.
		Helderheid Past de achtergrondhelderheid van het schermbeeld aan.
		ACM ACM (Adaptive Contrast Management) ACM-voedingsknop, standaard Uit.
		Scherpstelling Past de scherpstelling van het beeld aan (alleen beschikbaar in analoge modus).
		Klok Past de beeldklok aan (alleen beschikbaar in analoge modus).
		H. positie Past de horizontale positie van het OSD aan (alleen beschikbaar in analoge modus).
		V. positie Past de verticale positie van het OSD aan (alleen beschikbaar in analoge modus).
	Nvt. Warm Stelt de kleurtemperatuur in op warm wit.
	Nvt. Koel Stelt de kleurtemperatuur in op koel wit.
		Gebruiker/ rood	Past de intensiteit van het rood aan.
		Gebruiker/ groen	Past de intensiteit van het groen aan.
		Gebruiker / blauw	Past de intensiteit van het blauw aan.
	Nvt. English Taalselectie.
	Nvt.	繁體中文
		Deutsch
		Français
		Español
		Italiano
		简体中文
		日本語
		Suomi Alleen EMEA-versie OSD.
		Hollands
		Русский
		Türkçe
		Polski
		Português
		H. positie Past de horizontale positie van het OSD aan.
		V. positie Past de verticale positie van het OSD aan.
		Time-out OSD Past de time-out van het OSD aan.
	Nvt. Ingangsbron		Selecteer het type ingangssignaal tussen D-Sub, DVI-D of HDMI
	Nvt. Breedbeeldmodus		Selecteer de breedbeeldmodus voor Volledige schermgrootte, Beeldverhouding of 1:1-modus
	Nvt. DDC/CI Schakelt de DDC/CI-ondersteuning in/uit
	Nvt. Informatie Toont de resolutie, de H/V frequentie, de ingangspoort en het serienummer voor de huidige ingang.
	Nvt. Reset Wist de wijzigingen van de automatische configuratie en stelt de kleurtemperatuur in op warm.
	Nvt. Afsluiten Slaat de wijzigingen van de gebruiker op en sluit het OSD af.

Problemen oplossen

Voordat u uw LCD-monitor verzendt voor onderhoud of reparatie, raden wij u aan de onderstaande lijst met probleemoplossingen te raadplegen om te zien of u zelf een diagnose van het probleem kunt maken.

VGA-modus

Probleem LED-status Oplossing
Geen beeldzichtbaar	Blauw Gebruik het OSD om de helderheid enhet contrast optimaal in te stellen ofstel de standaardinstellingen opnieuwin.
	Uit Controleer de voedingsknop.
		Controleer of de voedingskabel correctis aangesloten op de monitor.
	Oranje Controleer of de videosignaalkabelcorrect is aangesloten op de achterkantvan de monitor.
		Controleer of het computersysteem isingeschakeld en in de modusEnergiebesparing of Stand-by is.
Onstabiel beeld Controleer of de specificaties van de grafische adapter en de monitorcompatibel zijn, anders kan dit leidentot een verschil in de frequentie van hetingangssignaal.
Abnormaal beeld Het beeldontbreekt, staatniet in hetmidden of is tegroot of te kleinvoor het scherm.	Gebruik het OSD om de scherpstelling,klok, horizontale positie en verticalepositie aan te passen met niet-standaard signalen.
	Controleer de beeldscherminstelling opuw systeem. Als er geen beeld is, moetu een andere resolutie of verticalevernieuwingsfrequentie selecteren.
	Wacht enkele seconden nadat u hetbeeldformaat hebt gewijzigd voordat ude signaalkabel vervangt of loskoppelt,of de monitor uitschakelt.

DVI-modus

Probleem LED-status Oplossing
Geen beeld zichtbaar Blauw Gebruik het OSD om de helderheid en het contrast optimaal in te stellen of stel de standaardinstellingen opnieuw in.
Uit Controleer de voedingsknop.
	Controleer of de voedingskabel correct is aangesloten op de monitor.
Oranje Controleer of de videosignaalkabel correct is aangesloten op de achterkant van de monitor.
	Controleer of het computersysteem is ingeschakeld en in de modus Energiebesparing of Stand-by is.
