KG221Qbmix - Scherm ACER - Gratis gebruiksaanwijzing en handleiding

Type product	LCD-monitor
Schermdiagonaal	21,5 inch (54,6 cm)
Resolutie	1920 x 1080 (Full HD)
Vernieuwingsfrequentie	60 Hz (ondersteunt tot 75 Hz)
Paneeltype	TN (typisch voor dit model)
Beeldverhouding	16:9
Helderheid	250 cd/m² (typisch)
Contrastverhouding	1000:1 (typisch)
Kijkhoek	170° horizontaal / 160° verticaal (typisch)
Reactietijd	1 ms VRB (typisch)
Aansluitingen	1x HDMI, 1x VGA, 1x audioconnector (3,5 mm)
Voeding	100 - 240 V AC, 50/60 Hz
Stroomverbruik (ingeschakeld)	Ongeveer 20 W
Stroomverbruik (stand-by)	< 0,5 W
Kanteling	-5° tot +15°
VESA-montage	100 x 100 mm
FreeSync	Ja (via HDMI)
OSD-talen	Meertalig (in te stellen)
Inclusief accessoires	Voedingskabel, signaalkabel (VGA), snelstartgids
Afmetingen (met voet)	Ongeveer 490 x 365 x 180 mm
Gewicht (met voet)	Ongeveer 3,1 kg

Veelgestelde vragen - KG221Qbmix ACER

Hoe maak ik het scherm schoon?

Schakel de monitor uit en haal de stekker uit het stopcontact. Gebruik een zachte, droge doek om het scherm en de behuizing schoon te vegen. Gebruik geen agressieve chemicaliën.

Hoe stel ik de helderheid en het contrast in?

Druk op de MENU-knop om het OSD te openen. Gebruik de pijltjestoetsen om Picture te selecteren en pas Brightness en Contrast aan met de schuifregelaars.

Wat is de blauwlichtfilter en hoe schakel ik deze in?

De Blue Light-functie filtert blauw licht om uw ogen te beschermen. Ga naar Picture in het OSD en kies Blue Light. Stel in op 80%, 70%, 60% of 50%.

Hoe sluit ik mijn computer aan op de monitor?

Sluit de signaalkabel (HDMI of VGA) aan op de monitor en de computer. Sluit vervolgens de voedingskabel aan op de monitor en een stopcontact. Schakel de monitor in met de aan/uit-knop.

Wat moet ik doen als er geen beeld is?

Controleer of de voedingskabel goed is aangesloten en of de monitor is ingeschakeld. Controleer of de videokabel correct is aangesloten. Als de LED oranje brandt, staat de monitor in de energiebesparingsmodus. Beweeg de muis of druk op een toets om hem te activeren.

Hoe schakel ik FreeSync in?

FreeSync werkt alleen via HDMI. Zorg dat uw grafische kaart FreeSync ondersteunt. Sluit de monitor aan via HDMI en schakel FreeSync in via de OSD-instellingen of de grafische kaartsoftware.

Kan ik de monitor aan de muur bevestigen?

Ja, de monitor ondersteunt VESA-montage (100 x 100 mm). Verwijder de voet en bevestig een VESA-beugel (niet meegeleverd) aan de achterkant van de monitor.

Hoe stel ik de monitor terug naar de fabrieksinstellingen?

Open het OSD, ga naar Settings en selecteer Reset all settings. Bevestig de reset om alle instellingen terug te zetten naar de standaardwaarden.

Wat is de reactietijd van deze monitor?

De typische reactietijd is 1 ms (VRB). Dit is geschikt voor gaming en snelle beelden.

Hoe kan ik de standaard resolutie wijzigen?

De aanbevolen resolutie is 1920 x 1080 @ 60 Hz. U kunt de resolutie wijzigen via de weergave-instellingen van uw computer. De monitor ondersteunt ook andere standaardtimingmodi.

GEBRUIKSAANWIJZING KG221Qbmix ACER

Alle rechten voorbehouden.

Acer LCD-monitor Gebruiksaanwijzing

Originele uitgave: 10/2016

Acer behoudt zich het recht voor de informatie in dit document te wijzigen zonder de verplichting melding te doen van de wijzigingen. Dergelijke wijzigingen zullen worden opgenomen in nieuwe edities van deze handleiding of in aanvullende documenten en publicaties. Acer stelt zich niet aansprakelijk en geeft geen garanties, expliciet noch impliciet, voor de inhoud van dit document en wijst de impliciete garanties van verkoopbaarheid of geschiktheid voor een bepaald doel af.

Noteer het modelnummer, het serienummer en de datum en plaats van aankoop in de onderstaande ruimte. Het serienummer en het modelnummer bevinden zich op het label dat op uw computer zit. Het serienummer, het modelnummer en de aankoopinformatie moeten worden vermeld op alle briefwisseling aangaande deze eenheid.

Van dit document mag geen enkel deel worden verveelvoudigd, opgeslagen in een zoeksystem, of worden overgebracht, in welke vorm of op welke wijze dan ook, hetzij elektronisch, mechanisch, door fotokopiëren, opnames of op andere wijze, zonder voorafgaande schriftelijke toestemming van Acer Incorporated.

Acer LCD-monitor Gebruiksaanwijzing

Modelnummer: ____

Serienummer: ____

Aankoopdatum: ____

Plaats van aankoop: ____

Acer en het Acer-logo zijn gedeponeerde handelsmerken van Acer Incorporated.

Productnamen of handelsmerken van andere bedrijven die in dit document worden gebruikt, zijn uitsluitend bedoeld voor identificatiedoeleinden en zijn eigendom van hun respectieve bedrijven.

Informatie voor uw veiligheid en comfort

Veiligheidsinstructies

Lees deze instructies aandachtig. Bewaar dit document zodat u het later opnieuw kunt raadplegen. Volg alle waarschuwingen en instructies op die op het product zijn gemarkeerd.

Speciale opmerkingen over LCD-monitors

De volgende verschijnselen zijn normaal voor een LCD-scherm en duiden niet op een storing.

• Door de aard van het fluorescente licht zal het scherm aanvankelijk flikkeren. Zet de hoofdschakelaar uit en weer aan tot het geflikker verdwijnt.
• Het is mogelijk dat de helderheid ongelijkmatig is, afhankelijk van het patroon dat u op het bureaublad gebruikt.
• Het LCD-scherm heeft 99,99 % of meer effectieve pixels. Het kan maximaal 0,01% fouten bevatten zoals een ontbrekend pixel of een pixel dat altijd aanstaat.
• Door de aard van het LCD-scherm kan er een nabeeld achterblijven nadat de weergave veranderd is, wanneer hetzelfde beeld een aantal uren getoond is. De weergave wordt langzamerhand hersteld wanneer het beeld verandert of wanneer de hoofdschakelaar een aantal uren uitstaat.

Schoonmaken van uw monitor

Ga als volgt te werk als u de monitor schoonmaakt.

• Neem de stekker uit het stopcontact voor u begint met schoonmaken.
• Gebruik een zachte doek om het scherm en de behuizing aan voor en zijkant schoon te vegen.

Accessibility (Toegankelijkheid)

Zorg dat het stopcontact waarop u de voedingskabel aansluit gemakkelijk toegankelijk is en zich zo dicht mogelijk bij het apparaat bevindt. Wanneer u de voeding van het apparaat moet loskoppelen, moet u de voedingskabel uit het stopcontact trekken.

Veilig luisteren

Volg deze instructies om uw gehoor te beschermen.

• Verhoog de geluidssterkte langzamerhand tot u het geluid goed kunt horen zonder vervorming.
• Verhoog de geluidssterkte daarna niet voordat uw oren zich op het geluid hebben ingesteld.
• Luister niet lang naar muziek met een hoge geluidssterkte.
• Zet de geluidssterkte niet hoger om omgevingsgeluid uit te sluiten.
• Zet de geluidssterkte lager als u gesprekken om u heen niet kunt verstaan.

Waarschuwingen

• Gebruik dit product niet in de buurt van water.
• Zet dit product niet op een onstabiel wagentje of op een wankele voet of tafel. Het product kan ernstige schade oplopen wanneer u het laat vallen.
• Er zijn sleuven en openingen voorzien voor de ventilatie om een betrouwbare werking van het product te garanderen en het tegen oververhitting te beschermen. Deze openingen mogen niet worden geblokkeerd of afgedekt. De openingen mogen nooit worden geblokkeerd door het product op een bed, sofa, tapijt of een ander gelijkaardig oppervlak te zetten. Dit product mag nooit bij of boven een radiator of een verwarmingsapparaat worden geplaatst of in een installatie worden ingebouwd, tenzij voldoende ventilatie is voorzien.
• Duw nooit objecten in dit product door de sleuven van de behuizing aangezien deze objecten gevaarlijke voltagepunten kunnen raken of een kortsluiting kunnen veroorzaken in de onderdelen. Dit kan vuur of elektrische schokken veroorzaken. Zorg ervoor dat u nooit vloeistof op of in het product morst.
• Om schade aan interne onderdelen en het lekken van de batterij te vermijden, mag u het product niet op een trillend oppervlak plaatsen.
• Gebruik het nooit in een sport-, trainings- of andere trillende omgeving omdat dit mogelijk onverwachte kortsluitingen of schade aan interne onderdelen kan veroorzaken.

Elektriciteit gebruiken

• Dit product moet worden gebruikt met het type stroom dat op het markeerlabel is aangegeven. Als u niet zeker bent van het beschikbare stroomtype, moet u contact opnemen met uw leverancier of uw lokale elektriciteitsmaatschappij.
• Zorg ervoor dat er niets op de voedingskabel staat. Plaats dit product niet op een plaats waar mensen op de kabel kunnen trappen.

- Als u een verlengkabel gebruikt met dit product, moet u ervoor zorgen dat het totale ampèrevermogen van de apparatuur die op de verlengkabel is aangesloten, het ampèreevermogen van de verlengkabel niet overschrijdt. Zorg er ook voor dat het totale vermogen van alle producten die op het stopcontact zijn aangesloten, het vermogen van de zekering niet overschrijdt.

- Zorg dat u het stopcontact, de strip of de contactdoos niet overbelast door teveel apparaten aan te sluiten. De algemene systeembelasting mag niet meer zijn dan 80% van het vermogen van het circuit. Als u powerstrips gebruikt, mag de belasting niet hoger zijn dan 80% van het invoervermogen van de powerstrip.

- Het stroomsnoer van het product is uitgerust met een geaarde stekker met drie draden. De stekker past alleen in een geaard elektrisch stopcontact. Controleer of het stopcontact correct is geaard voordat u de stekker van de wisselstroomadapter aansluit. Stop de stekker niet in een niet-geaard stopcontact. Neem contact op met uw elektricien voor meer informatie.

Waarschuwing! De pool voor de aarding is een veiligheidsfunctie. Wanneer u een stopcontact gebruikt dat niet correct is geaard, kan die elektrische schok en/of letsels veroorzaken.

Opmerking: de aardingspool biedt ook een goede bescherming tegen onverwachte ruis die wordt geproduceerd door andere elektrische apparaten in de nabije omgeving die de prestaties van dit product kunnen storen.

- Gebruik het product alleen met de bijgeleverde voedingskabelset. Als u de voedingskabelset moet vervangen, moet u ervoor zorgen dat de nieuwe voedingskabel voldoet aan de volgende vereisten:afneembaar type, UL-geregistreerd/CSA-gecertificeerd, type SPT-2, classificatie minimum 7 A 125 V, VDE-goedgekeurd of gelijkwaardig, maximale lengte 4,6 meter (15 voet).

Reparatie en onderhoud product

Probeer niet zelf het product te repareren, aangezien het openen of verwijderen van de deksels u kan blootstellen aan gevaarlijke spanningspieken of andere risico's. Laat onderhoud en reparaties over aan een gekwalificeerde monteur.

In de volgende omstandigheden moet u dit product loskoppelen van het stopcontact en contact opnemen met bevoegd onderhoudspersoneel:

• wanneer de voedingskabel of stekker beschadigd of gerafeld is
• wanneer er vloeistof in het product is gemorst
• wanneer het product werd blootgesteld aan regen of water
• als het product is gevallen of als de behuizing beschadigd is
• als het product een opvallende verandering in prestaties vertoont, wat erop wijst dat reparatie of onderhoud nodig is
• als het product niet normaal werkt nadat u de bedieningsinstructies hebt gevolgd

Opmerking: pas alleen de bedieningselementen aan die door de gebruiksaanwijzingen zijn beschreven. Onjuiste aanpassingen aan andere bedieningselementen kunnen schade veroorzaken. In dat geval is het mogelijk dat een bevoegde technicus uitgebreide werkzaamheden moet uitvoeren aan het apparaat om het product te herstellen naar de normale toestand.

Potentiëlee explosieve omgevingen

Schakel uw apparaat uit wanneer u zich op een locatie bevindt met een potentieel explosief atmosfeer en leef alle aanwijzingen en instructies na. Potentieel explosieve atmosferen omvatten locaties waar u normaal zou worden geadviseerd de motor van uw voertuig uit te schakelen. Vonken op dergelijke locaties kunnen een explosie of brand veroorzaken die kunnen leiden tot lichamelijke letsels of zelfs overlijden. Schakel het apparaat uit in de buurt van centrales, opslag- en distributiegebieden, chemische fabrieken, of waar ontploffingen plaatsvinden. Gebieden met een potentieel explosieve atmosfeer worden vaak, maar niet altijd, duidelijk gemarkeerd. Deze gebieden omvatten het benedendek op boten, chemische overdracht- of opslagfaciliteiten, voertuigen die vloeibaar gas (zoals propaan of butaan) gebruiken en gebieden waar de lucht chemische elementen of kleine deeltjes bevat, zoals graan, stof of metaalpoeder.

Aanvullende veiligheidsinformatie

Uw apparaat en de uitbreidingen kunnen kleine onderdelen bevatten. Houd ze buiten het bereik van kleine kinderen.

Recycle-informatie over IT-apparatuur

Acer ondersteunt milieubescherming en beschouwt recycling in de vorm van het bergen en verwijderen van gebruikte apparatuur als een van de belangrijkste prioriteiten bij het beperken van de belasting van het milieu.

Bij Acer zijn we ons heel bewust van de invloed op het milieu dat ons bedrijf heeft en we streven er naar om de beste werkprocedures te bepalen en bieden om de invloed van onze producten op het milieu te beperken.

Voor meer informatie en hulp bij recycling, gaat u naar de volgende websites:

Bezoek www.acer-group.com voor nadere informatie over de mogelijkheden en voordelen van onze producten.

Instructies met betrekking tot afvalverwijdering

Als u dit elektronische apparaat verwijderd werp het dan niet bij het huishoudafval. Recycleer om de vervuiling te minimaliseren en de maximale bescherming van het wereldwijde milieu te garanderen. Meer informatie over afval van elektrische en elektronische apparatuur (WEEE), vindt u op de website http://www.acer-group.com/public/Sustainability/sustainability01.htm

Verklaring van lcd-pixels

Het lcd-paneel is met een hoogwaardige techniek gefabriceerd. Desondanks kan het gebeuren dat sommige pixels niet goed functioneren zodat ze rood of zwart zijn. Dat heeft geen effect op het getoonde beeld en geldt niet als slecht functioneren.

Dit product is geleverd met de mogelijkheid voor energiebeheer:

• Activeer de slaapstand van het scherm als gebruikersactiviteit 5 minuten achterwege is gebleven.
• Activeer de monitor wanneer deze in de modus Actief Uit is, beweeg de muis of druk op een willekeurige toets op het toetsenbord.

Tips en informatie voor comfortabel gebruik

Computergebruikers kunnen klagen over oogbelasting en hoofdpijn na langdurig gebruik. Er bestaat ook een kans op lichamelijk letsel door urenlang voor een computer te werken. Lange werkperiodes, een slechte houding, slechte werkgewoontes, stress, slechte werkomstandigheden, persoonlijke gezondheid en andere factoren verhogen de kans op lichamelijk letsel.

Onjuist computergebruik kan leiden tot het carpal tunnelsyndroom, tendonitis, tenosynovitis en andere problemen met spieren of het skelet. De volgende symptomen kunnen zich voordoen in de handen, polsen, armen, schouders, hals of rug:

• ongevoeligheid, een brandend of tintelend gevoel
  • voortdurende pijn, irritatie of gevoeligheid
• pijn, zwelling of bonzen
  • stijfheid of bewegingsongemak
• kou of zwakte

Hebt u een van deze symptomen of een ander steeds terugkerend of blijvend ongemak en/ of pijn die verband houdt met het gebruik van de computer, raadpleeg dan een arts en informeer de gezondheidsafdeling van uw bedrijf.

Hieronder leest u tips voor comfortabeler computergebruik.

Uw eigen comfortzone vinden

Vind uw comfortzone door de zichthoek van de monitor in te stellen, een voetsteun te gebruiken en uw zithoogte in te stellen voor het maximale comfort. Let daarbij op het volgende:

• Blijf niet te lang in een vaste houding zitten
• Hang niet naar voren en leun niet naar achteren
• Ga af en toe staan en loop even rond om de spanning op de beenspieren te verlichten

Denk aan uw ogen

Lang doorwerken, een onjuiste bril of verkeerde contactglazen, schittering, te veel kamerverlichting, een slecht gefocusseerd scherm, een te kleine letter en een scherm met te weinig contrast kunnen een belasting voor uw ogen zijn. Hieronder leest u tips om de belasting voor uw ogen te verminderen.

Ogen

• Geef de ogen geregeld rust.
• Geef de ogen af en toe een pauze door niet naar de monitor te kijken en in de verte te staren.
• Knipper geregeld zodat de ogen niet uitdrogen.

Scherm

• Houd het scherm schoon.
- Houd het hoofd hoger dan de bovenrand van het scherm zodat u omlaag moet kijken als u naar het midden van het scherm kijkt.
- Stel de helderheid en het contrast in op een comfortabel niveau voor een betere leesbaarheid en duidelijke tekens.
- Verminder schittering en reflecties als volgt:

• Zet het scherm zo neer dat het licht van het raam of een lichtbron van opzij komt
• Minimaliseer de verlichting met gordijnen, zonneschermen of rolgordijnen
• Gebruik een bureaulamp
• Verander de zichthoek van het scherm
• Gebruik een filter om de schittering te verminderen

• Werp een schaduw op het beeld, bijvoorbeeld met een stuk karton langs de bovenrand van het scherm

• Stel het scherm niet op een onhandige zichthoek in.

• Kijk niet langdurig naar heldere lichtbronnen, zoals een open raam.

Raak gewend aan een goede werkgewoonte

Ontwikkel de volgende werkgewoontes om de computer met meer ontspanning en meer resultaat te kunnen gebruiken:

• Neem geregeld en vaak een pauze.
  • Doe lichaamsoefeningen.
• Adem zo veel mogelijk frisse lucht in.
• Oefen geregeld en zorg voor een gezond lichaam.

Informatie voor uw veiligheid en comfort iii

Veiligheidsinstructies iii

Speciale opmerkingen over LCD-monitors iii

Schoonmaken van uw monitor iii

Accessibility (Toegankelijkheid) iv

Veilig luisteren iv

Waarschuwingen iv

Elektriciteit gebruiken iv

Reparatie en onderhoud product v

Potentiëlee explosieve omgevingen vi

Aanvullende veiligheidsinformatie vi

Recycle-informatie over IT-apparatuur vi

Instructies met betrekking tot afvalverwijdering vi

Verklaring van lcd-pixels vii

Tips en informatie voor comfortabel gebruik vii

Uw eigen comfortzone vinden vii

Denk aan uw ogen viii

Raak gewend aan een goede werkgewoonte viii

De voet bevestigen 2

Instelling van de schermpositie 2

DE VOEDINGSKABEL AANSLUITEN 3

Energiebesparing 3

Display Data Channel (DDC) 4

15-pins signaalkabel voor kleurenscherm 4

19-pins signaalkabel voor kleurenscherm 5

Tabel van standaardtiming 6

INSTALLATIE 7

Bedieningselementen gebruiker 8

Externe bedieningselementen 8

Het snelmenu gebruiken 9

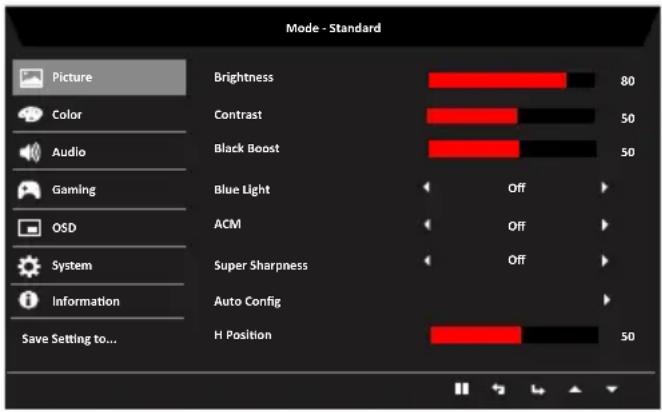

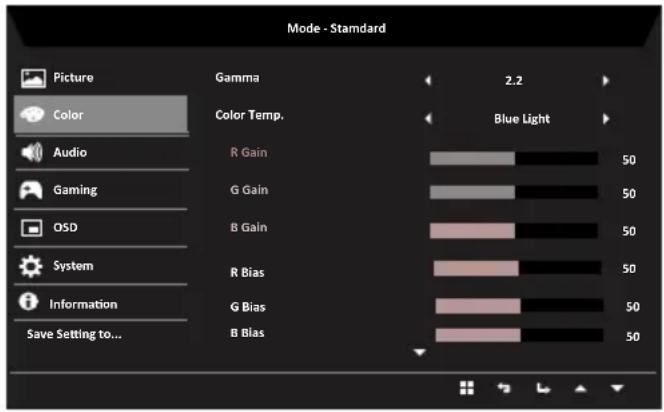

De functiepagina 10

Problemen oplossen 14

Modus HDMI/VGA (optie) 14

Uitpakken

Controleer of de volgende voorwerpen in de verpakking aanwezig zijn. Bewaar het verpakkingsmateriaal voor het geval dat u de monitor in de toekomst wilt vervoeren.

LCD-monitor Snelstartgids Audiokabel

- De voet bevestigen

Opmerking: Verwijder de monitor en monitorvoet uit de verpakking. Plaats de monitor voorzichtig met de voorzijde omlaag op een stabiel oppervlak -- gebruik een doek om krassen op het scherm te vermijden.

- Instelling van de schermpositie

Om de weergavepositie te optimaliseren, kunt u de kantelhoek van de monitor afstellen. Gebruik hiervoor beide handen om de randen van de monitor vast te nemen zoals hieronder weergegeven. De monitor kan 15 graden omhoog of 5 graden omlaag worden aangepast.

• Controleer eerst of de gebruikte voedingskabel van het juiste type is voor de streek waar u woont.
• Deze monitor heeft een universele netvoeding en werkt daardoor zowel op 100/120V als op 220/240 V wisselspanning. Instelling door de gebruiker is niet nodig.
• Sluit het ene uiteinde van de voedingskabel aan op de monitor en het andere op een stopcontact.
• Voor gebruik op 120 V wisselspanning: Gebruik een kabel die voldoet aan UL, type SVT-draad en een stekker die geschikt is voor 10 A/125 V.
• Voor gebruik op 220/240 V wisselspanning: Gebruik een kabel die voldoet aan H05VV-F en een stekker die geschikt is voor 10 A/250 V. De kabel moet voldoen aan de veiligheidseisen die gelden in het land waar de apparatuur gebruikt wordt.

Energiebesparing

De monitor wordt in de stand voor energiebesparing geschakeld door het besturingssignaal van de schermbesturing, als aangegeven door de oranjekleurige voedings-LED.

Status LED-lampje
AAN Blauw
Energiebesparing Oranje

De toestand van energiebesparing blijft bestaan totdat er een besturingssignaal wordt ontvangen, bijvoorbeeld doordat het toetsenbord of de muis wordt gebruikt. De hersteltijd van de staat Actief UIT terug naar AAN is ongeveer 3 seconden.

Display Data Channel (DDC)

Om de installatie te vergemakkelijken, werkt de monitor volgens Plug and Play als uw systeem ook het DDC-protocol ondersteunt. DDC (Display Data Channel) is een communicatieprotocol waardoor de monitor automatisch aan het systeem kenbaar maakt welke mogelijkheden de monitor heeft, zoals ondersteunde resoluties en daarbij corresponderende timing. De monitor ondersteunt de standaard DDC2B.

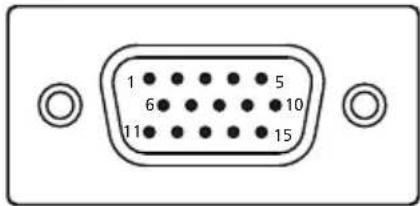

15-pins signaalkabel voor kleurenscherm

PINNUMMER	Beschrijving	PINNUMMER	Beschrijving
1	Rood 9 +5V
2	Groen 10 Logische aarde
3	Blauw 11 Monitor aarde
4	Monitor aarde 12 DDC-seriële gegevens
5	DDC-return 13 H-sync
6	R-aarde 14 V-sync
7	G-aarde 15 DDC-seriële klok
8	B-aarde

19-pins signaalkabel voor kleurenscherm

PINNUMMER	Beschrijving	PINNUMMER	Beschrijving
1	TMDS Data2+ 2	TMDS Data2 Shield
3	TMDS Data2- 4	TMDS Data1+
5	TMDS Data1 Shield 6	TMDS Data1-
7	TMDS Data0+ 8	TMDS Data0 Shield
9	TMDS Data0- 10	TMDS Clock+
11	TMDS Clock Shield 12	TMDS Clock-
13	CEC 14	Gereserveerd (n.c. op apparaat)
15	SCL 16	SDA
17	DDC/CEC-aarde 18 +5V	Stroom
19	Detectie van aansluiting

Tabel van standaardtiming

VESA stand
MODUS Resolutie
1 VGA	640x480 60Hz
2 MAC	640x480 66,662Hz
3 VESA	720x400 70Hz
4 SVGA	800x600 56Hz
5 SVGA	800x600 60Hz
6 XGA	1024x768 60Hz
7 XGA	1024x768 70Hz
8 VESA	1152x864 75Hz
9 SXGA	1280x1024 60Hz
10 VESA	1280x720 60Hz
11 WXGA	1280x800 60Hz
12 WXGA+	1440x900 60Hz
13 WSXGA+	1680x1050 60Hz
14 UXGA	1920x1080 60Hz
15 UXGA	1920x1080 75Hz	*1

Alleen voor HDMI-ingang

INSTALLATIE

1. Schakel de computer uit en koppel de voedingskabel van de computer los.
2. Sluit de signaalkabel aan op de HDMI (optioneel) en/of VGA (optioneel) ingang van de monitor, en de HDMI (optioneel) en/of VGA (optioneel) uitgang van de grafische kaart in de computer. Maak vervolgens de duimschroeven op de signaalkabelaansluiting vast.
3. (Optioneel): sluit het audio-inputcontact (AUDIO IN) van de LCD-monitor en de uitgaande poort aan op de computer met de audiokabel.
4. Stop de voedingskabel van de monitor in de voedingsaansluiting op de achterkant van de monitor.
5. Sluit de voedingsadapter en voedingskabel aan op de monitor en vervolgens op een goed geaard stopcontact.

Opmerking: Audio-output is alleen voor het audio-outputmodel. Bekijk de gebruikershandleiding voor meer instructies.

FreeSync (alleen HDMI):

Hiermee kan een ondersteunde grafische FreeSync-bron de vernieuwingsfrequentie van het display dynamisch aanpassen op basis van de standaard inhoudsframesnelheden voor energiezuinige, nagenoeg schokvrije update van display met lage latentie.

Bedieningselementen gebruiker

Externe bedieningselementen

1&2	Voedingsknop Schakelt de monitor in/uit. Blauw geeft ingeschakeld aan. Oranje geeft aan dat het apparaat in de modus stand-by/energiebesparing is.
3	Functietoets	a. Druk om de hoofdpagina weer te geven. Druk opnieuw om de volgende functie in het menu Functie te openen.b. Als het menu Functie actief is, drukt u op deze geselecteerde toets of gaat u naar de volgende functie.
4	Functietoets	a. Druk hierop om de hoofdpagina weer te geven. Druk nogmaals om de functie invoerselectie te openen.b. Als het menu Functie actief is, drukt u op deze geselecteerde knop of gaat u naar de vorige functie.
5	Functietoets	a. Druk hierop om de hoofdpagina weer te geven. Druk nogmaals om de functie Volume-instelling te openen.b. Wanneer het menu Functie actief is, voert deze knop een selectie in het OSD in.
6	Functietoets	a. Indrukken om de Hoofdpagina weer te geven. Druk opnieuw om naar de functie voor de helderheidsaanpassing te gaan.b. Wanneer het menu Functie actief is. Drukken om terug te keren naar het vorige menu of om het huidige menu af te sluiten
7	Functietoets	a. Wanneer de hoofdpagina actief is, indrukken om de spelmodusbesturing te activeren.b. Wanneer het menu Functie actief is, indrukken om het huidige menu af te sluiten.

Voor schermen met glanzende randen moet de gebruiker de plaatsing van het scherm overwegen omdat de rand storende weerkaatsingen door omgevend licht en heldere oppervlakken kan veroorzaken.

Het snelmenu gebruiken

Opmerking: de volgende inhoud is uitsluitend bedoeld als referentie. De werkelijke productspecificaties kunnen verschillen.

Het OSD (onscreen display) kan worden gebruikt voor het aanpassen van de instellingen van uw LCD-monitor. Druk op de knop MENU om het OSD te openen. U kunt het OSD gebruiken voor het aanpassen van de beeldkwaliteit, de OSD-positie en de algemene instellingen. Raadpleeg de volgende pagina voor geavanceerde instellingen.

Hoofdpagina

De OD-instelling aanpassen

Open de OD-besturing en selecteer de OD-instelling van uw voorkeur met de pijlen. Druk op wanneer u klaar bent om één niveau terug te keren.

Het volume aanpassen

Open de volumeregeling en stel het volume in met de pijlen. Druk op wanneer u klaar bent om één niveau terug te keren.

Selecteer de ingang

Open Ingangsbesturing en selecteer HDMI of DVI. Druk op wanneer u klaar bent om één niveau terug te keren.

De functiepagina

Open de pagina Functie om de functies Picture (Beeld), Color (Kleur), OSD en Settings (Instelling) aan te passen naar de gewenste instelling met behulp van de pijlen. U kunt ook de systeeminformatie van uw monitor weergeven vanaf deze pagina. Druk op wanneer u klaar bent om één niveau terug te keren.

Picture (Beeld)

1. Druk op de knop MENU om het OSD te openen.
2. Gebruik de toetsen ▲/▼ om Picture (Beeld) te selecteren in het OSD. Ga vervolgens naar het beeldelement dat u wilt aanpassen.
3. Gebruik de knoppen ◀/► om de schuifregelaars aan te passen.
4. Het menu Afbeelding kan worden gebruikt voor het aanpassen van Helderheid, Contrast, Blauwlicht, Donkere versterken en Adaptief contrast.
5. Brightness (Helderheid): Pas de helderheid aan van 0 tot 100.

Opmerking: past de balans aan tussen de lichte en donkere tinten.

1. Contrast: Pas het contrast aan van 0 tot 100.

Opmerking: stel de mate van verschil in tussen lichte en donkere gebieden

1. Black Boost (Zwartversterking): pas het zwartniveau aan van 0 tot 10. Verbetert schaduwen door de helderheid te verhogen zonder de lichtere schaduwen te wijzigen.

Opmerking: als het beeld helder is of weinig schaduwgebieden heeft, zal het aanpassen van deze instelling niet resulteren in opvallende veranderingen in het beeld.

1. Blue Light (Blauw licht): filtert blauw licht om uw ogen te beschermen door aan te passen hoeveel blauw licht wordt getoond -- 80%, 70%, 60% of 50%.

Opmerking: hogere waarden laten meer blauw licht door. Selecteer een lagere waarde voor de beste bescherming.

1. ACM: ACM in- of uitschakelen. De standaardinstelling is uit.

2. Super Sharpness (Super scherpte): schakel de scherpte in of uit. De scherptetechnologie kan beelden met hoge resolutie simuleren door de pixeldensiteit van de originele bron te versterken om beelden scherper en duidelijker te maken.

Color (Kleur)

1. Druk op de knop MENU om het OSD te openen.
2. Gebruik de toetsen ▲/▼ om Kleur te selecteren in het OSD. Navigeer vervolgens naar het foto-element dat u wilt aanpassen.
3. Gebruik de toetsen ◀/► om de instelling te selecteren.
4. Met de modus Gamma kunt u de helderheidstint aanpassen. De standaardwaarde is 2,2 (standaardwaarde voor Windows).

5. Color temperature (Kleurtemperatuur): Standaard is warm. U kunt kiezen uit Cool (Koel), Normal (Normaal), Warm, Bluelight (Blauw licht) of User (Gebruiker).

6. sRGB: Standaard is uit. U kunt sRGB in- of uitschakelen voor een betere kleurovereenkomst met randapparaten, zoals printers en digitale camera's.

7. 6-axis Saturate (6-as Verzadigen): pas de red (rode), green (groene), blue (blauwe), yellow (gele), magenta en cyan (cayan) verzadiging aan.
8. 6-axis Hue (6-as tint): pas de red (rode), green (groene), blue (blauwe), yellow (gele), magenta en cyan (cyaan) tint aan.

OSD

1. Druk op de knop MENU om het OSD te openen.
2. Gebruik de toetsen ▲/▼ om OSD te selecteren in het OSD. Navigeer vervolgens naar de instelling die u wilt wijzigen.
3. Gebruik de knoppen ◀/► om schuifregelaars aan te passen.
4. Language (Taal): Stel de OSD-menutaal in.
5. OSD timeout (Time-out OSD): Pas de vertraging aan voordat u het OSD-menu uitschakelt.
6. Refresh rate num (Vernieuwingsfrequentie num): hiermee toont u de huidige vernieuwingsfrequentie op het scherm.
7. Transparency (Transparantie): selecteer de doorzichtigheid wanneer u de spelmodus gebruikt. De doorzichtigheid kan 0% (UIT), 20%, 40%, 60% of 80%.

System Setting (Systeeminstelling)

1. Het menu Instellingen kan worden gebruikt voor het selecteren van de ingang en andere belangrijke instellingen.
2. Druk op de knop MENU om het OSD te openen.
3. Gebruik de toetsen ▲/▼ om Instelling te selecteren in het OSD. Navigeer vervolgens naar de instelling die u wilt aanpassen.
4. Gebruik de toetsen ◀/► om de instelling te selecteren.
5. Input (Ingang): Kies de bron uit VGA In, HDMI.
6. Auto Source (Automatische bron): Standaard is "aan", ondersteuning automatische bron.
7. Instelling HDMI zwartniveau.
8. Brede modus: U kunt kiezen welke schermverhouding u gebruikt. De opties zijn Beeldverhouding en Volledig.
9. DDC/CI: hiermee kunnen de monitorinstellingen worden ingesteld via de software op de pc.

Opmerking: DDC/CI, afkorting voor Display Data Channel/Command Interface die het mogelijk maakt de monitorbesturingen te verzenden via de software.

1. Instelling Quick start mode (Snelstartmodus).

Product information (Productgegevens)

1. Druk op de knop MENU om het OSD te openen.
2. Selecteer met de toetsen ▲/▼ het item Informatie om de basisinformatie voor uw monitor en stroomingang weer te geven.
3. Reset all settings (Alle instellingen opnieuw instellen): Stel de aangepaste kleurinstellingen opnieuw in naar de standaard fabriekswaarden.

Problemen oplossen

Zijn er problemen met de monitor, controleer dan eerst de punten hieronder voordat u de LCD-monitor opstuurt voor reparatie.

Modus HDMI/VGA (optie)

Probleem LED-status Oplossing
Geen beeldzichtbaar	Blauw Stel met de OSD de helderheid en het contrastin op de maximale waarde, of herstel defabrieksinstelling.
	Uit Controleer de netschakelaar.
	Controleer of de voedingskabel goedaangesloten is.
	Oranje Controleer of de videokabel goed isaangesloten.
	Controleer of de computer is ingeschakeld enin de modus voor energiebesparing/stand-bystaat.
