Type product	LCD-scherm
Merk	Acer
Model	B223PW
Resolutie	1680 x 1050 (WSXGA+)
Beeldverhouding	16:10
Aansluitingen	VGA, DVI-D (24-pins), DisplayPort (20-pins)
Voedingsspanning	100-240 V AC, 50/60 Hz
Energiebesparingsmodus	Ja, oranje LED-indicatie
Kanteling	-5° tot +15°
Hoogteverstelling	11 cm
Draaibaar (horizontaal)	35° links/rechts
Pivot (verticaal)	90°
Plug & Play	DDC2B
Acer eColor Management	Ja, met modi: Gebruiker, Tekst, Standaard, Grafisch, Video
OSD-talen	Onder andere Nederlands, Engels, Duits, Frans, Spaans
Beeldmodus ondersteuning	Volledig scherm, Beeldverhouding, 1:1
Reiniging	Zachte doek gebruiken, netsnoer loskoppelen
Veiligheidsinstructies	Niet in water, voldoende ventilatie, geaard stopcontact
Reparatie	Alleen door gekwalificeerd personeel
Inhoud verpakking	LCD-scherm, gebruikershandleiding, snelstartgids

Veelgestelde vragen - B223PW ACER

Hoe reinig ik de Acer B223PW monitor?

Koppel de monitor los van het stopcontact. Gebruik een zachte doek om het scherm en de behuizing schoon te vegen. Gebruik geen agressieve reinigingsmiddelen.

Wat moet ik doen als er geen beeld is?

Controleer de voedingskabel en de videosignaalkabel. Zorg dat de monitor en computer zijn ingeschakeld. Als de LED oranje is, staat de monitor in energiebesparingsmodus. Druk op een toets of beweeg de muis om te activeren. Pas helderheid en contrast aan via het OSD-menu.

Hoe pas ik de helderheid en het contrast aan?

Druk op de Menuknop om het OSD te openen. Navigeer naar de opties Helderheid en Contrast en pas deze aan met de pijltjestoetsen.

Hoe kan ik de monitor kantelen of in hoogte verstellen?

Pak de randen van de monitor vast met beide handen. Kantel de monitor tot 15° naar achter of 5° naar voren. De hoogte kan met 11 cm worden aangepast door de monitor omhoog of omlaag te duwen.

Wat is de energiebesparingsmodus?

De monitor schakelt naar energiebesparingsmodus wanneer er geen ingangssignaal is. De LED wordt oranje. Druk op een toets of beweeg de muis om terug te keren naar de normale modus. Dit duurt ongeveer 3 seconden.

Hoe stel ik de juiste resolutie in?

De aanbevolen resolutie is 1680x1050 (WSXGA+). Ga naar de beeldscherminstellingen van uw computer en selecteer deze resolutie voor de beste weergave.

Welke beeldmodi biedt Acer eColor Management?

De monitor heeft modi: Gebruikersmodus (zelf in te stellen), Tekstmodus (voor lezen), Standaardmodus, Grafische modus (voor foto's) en Videomodus. Druk op de Empowering-toets om te wisselen.

Hoe sluit ik de monitor aan op mijn computer?

Schakel zowel monitor als computer uit. Sluit de VGA-, DVI- of DisplayPort-kabel aan op de monitor en de computer. Sluit de voedingskabel aan. Zet eerst de monitor aan, daarna de computer.

Het beeld flikkert. Wat nu?

Dit kan normaal zijn bij het eerste gebruik. Schakel de voeding uit en weer in. Controleer ook of de videokabel goed is aangesloten en of de resolutie en verversingssnelheid correct zijn ingesteld.

Hoe reset ik de OSD-instellingen naar fabrieksinstellingen?

Open het OSD-menu, ga naar de optie 'Reset' en bevestig. Hierdoor worden alle aanpassingen gewist en wordt de kleurtemperatuur op Warm ingesteld.

GEBRUIKSAANWIJZING B223PW ACER

Gebruikershandleiding

Copyright © 2010. Acer Incorporated. Alle rechten voorbehouden.

Gebruikershandleiding Acer LCD scherm Oorspronkelijke uitgave: 04/2010

Acer behoudt zich het recht voor de informatie in dit document te wijzigen zonder enige kennisgeving. Dergelijke wijzigingen zullen worden opgenomen in nieuwe edities van deze handleiding of in aanvullende documenten en publicaties. Acer stelt zich niet aansprakelijk en geeft geen garanties, expliciet noch impliciet, voor de inhoud van dit document en wijst de impliciete garanties van verkoopbaarheid of geschiktheid voor een bepaald doel af.

Noteer het modelnummer, het serienummer en de datum en plaats van aankoop in de onderstaande ruimte. Het serienummer en het modelnummer bevinden zich op het label dat op uw computer zit. Het serienummer, het modelnummer en de aankoopinformatie moeten worden vermeld op elke briefwisseling aangaande deze eenheid.

Van dit document mag geen enekl deel worden verveelvoudigd, opgeslagen in een zoeksysteem, of worden overgebracht, in welke vorm of op welke wijze dan ook, hetzij elektronisch, mechanisch, door fotokopieën, opnames of op andere wijze, zonder voorafgaande schriftelijke toestemming van Acer Incorporated.

Gebruikershandleiding Acer LCD scherm

Modelnummer: ____

Serienummer: ____

Aankoopdatum: ____

Plaats van aankoop: ____

Acer en het Acer-logo zijn geregistreerde handelsmerken van Acer Incorporated. Productnamen of handelsmerken van andere bedrijven worden hier alleen ter identificatie gebruikt en zijn eigendom van hun respectieve bedrijven.

Speciale opmerkingen over LCD-monitors

De volgende symptomen zijn normaal voor LCD-monitors en duiden niet op een probleem:

• Door de aard van fluorescentielamp kan het scherm flikkeren tijdens het eerste gebruik. Schakel de voedingsschakelaar uit en schakel deze opnieuw in om de flikkering te laten verdwijnen.
• Afhankelijk van het bureaubladpatroon dat u gebruikt, is het mogelijk dat de helderheid op het scherm niet volledig gelijkmatig is.
• Het LCD-scherm heeft 99,99% of meer effectieve pixels. Het kan kleine puntjes van 0,01% of minder bevatten, zoals een ontbrekende pixel of een pixel die altijd is opgelicht.
• Door de aard van het LCD-scherm, kan een schaduwbeeld achterblijven van de vorige scherminhoud nadat u naar een ander beeld bent geschakeld, wanneer hetzelfde beeld urenlang op het scherm is gebleven. In dat geval wordt het scherm langzaam hersteld door een ander beeld weer te geven of de voedingsschakelaar enkele uren uit te schakelen.

Informatie voor uw veiligheid en comfort

Veiligheidsinstructies

Lees deze instructies aandachtig. Bewaar dit document zodat u het later opnieuw kunt raadplegen. Volg alle waarschuwingen en instructies op die op het product zijn gemarkeerd.

Uw monitor reinigen

Volg deze instructies nauwgezet wanneer u de monitor reinigt.

• Koppel de monitor altijd los van het stopcontact voordat u met het reinigen begint.
• Gebruik een zachte doek om het scherm en de voorkant en zijkanten van de behuizing schoon te vegen.

iv

Toegankelijkheid

Zorg dat het stopcontact waarop u de voedingskabel aansluit gemakkelijk toegankelijk is en zich zo dicht mogelijk bij het apparaat bevindt. Wanneer u de voeding van het apparaat moet loskoppelen, moet u de voedingskabel uit het stopcontact trekken.

Veilig luisteren

Volg deze instructies om uw gehoor te beschermen.

- Verhoog het volume geleidelijk tot u het geluid duidelijk en comfortabel, en zonder vervorming kunt horen.

- Verhoog het volumeniveau niet nadat u het hebt ingesteld en uw oren zijn aangepast aan het volume.

- Beperk de luisterduur van muziek aan een hoog volume.

- Vermijd het verhogen van het volume om lawaaierige omgevingen buiten te sluiten.

- Verlaag het volume als u de mensen in uw nabije omgeving niet kunt horen.

Waarschuwingen

- Gebruik dit product niet in de buurt van water.

- Zet dit product niet op een onstabiel wagentje of op een wankele voet of tafel. Het product kan ernstige schade oplopen wanneer u het laat vallen.

- Er zijn sleuven en openingen voorzien voor de ventilatie om een betrouwbare werking van het product te garanderen en het tegen oververhitting te beschermen. Deze openingen mogen niet worden geblokkeerd of afgedekt. De openingen mogen nooit worden geblokkeerd door het product op een bed, sofa, tapijt of een ander gelijkaardig oppervlak te zetten. Dit product mag nooit bij of boven een radiator of een verwarmingsapparaat worden geplaatst of in een installatie worden ingebouwd, tenzij voldoende ventilatie is voorzien.

- Duw nooit objecten in dit product door de sleuven van de behuizing aangezien deze objecten gevaarlijke voltagepunten kunnen raken of een kortsluiting kunnen veroorzaken in de onderdelen. Dit kan vuur of elektrische schokken veroorzaken. Zorg ervoor dat u nooit vloeistof op of in het product morst.

- Om schade aan interne onderdelen en het lekken van de batterij te vermijden, mag u het product niet op een trillend oppervlak plaatsen.

- Gebruik het nooit in een sport-, trainings- of andere trillende omgeving omdat dit mogelijk onverwachte kortsluitingen of schade aan de interne onderdelen veroorzaken.

Elektriciteit gebruiken

- Dit product moet worden gebruikt met het type stroom dat op het markeerlabel is aangegeven. Als u niet zeker bent van het beschikbare stroomtype, moet u contact opnemen met uw leverancier of uw lokale elektriciteitsmaatschappij.

- Zorg ervoor dat er niets op de voedingskabel staat. Plaats dit product niet

op een plaats waar mensen op de kabel kunnen trappen.

• Als u een verlengkabel gebruikt met dit product, moet u ervoor zorgen dat het totale ampèrevermogen van de apparatuur die op de verlengkabel is aangesloten, het ampèrevermogen van de verlengkabel niet overschrijdt. Zorg er ook voor dat het totale vermogen van alle producten die op het stopcontact zijn aangesloten, het vermogen van de zekering niet overschrijdt.
• Zorg dat u het stopcontact, de strip of de contactdoos niet overbelast door teveel apparaten aan te sluiten. De algemene systeembelasting mag niet meer zijn dan 80% van het vermogen van het circuit. Als u powerstrips gebruikt, mag de belasting niet hoger zijn dan 80% van het invoervermogen van de powerstrip.
• De voedingskabel van het product is uitgerust met een geaarde stekker met drie draden. De stekker past alleen in een geaard elektrisch stopcontact. Controleer of het stopcontact correct is geaard voordat u de stekker van de voedingskabel in het stopcontact stopt. Stop de stekker niet in een niet-geaard stopcontact. Neem contact op met uw elektricien voor meer informatie.

Waarschuwing! De pool voor de aarding is een veiligheidsfunctie. Wanneer u een stopcontact gebruikt dat niet correct is geaard, kan die elektrische schok en/of letsels veroorzaken.

Opmerking: de aardingspool biedt ook een goede bescherming tegen onverwachte ruis die wordt geproduceerd door andere elektrische apparaten in de nabije omgeving die de prestaties van dit product kunnen storen.

- Gebruik het product alleen met de bijgeleverde voedingskabelset. Als u de voedingskabelset moet vervangen, moet u ervoor zorgen dat de nieuwe voedingskabel voldoet aan de volgende vereisten: afneembaar type, UL-geregistreerd/CSA gecertificeerd, type SPT-2, classificatie minimum 7A 125V, VDE goedgekeurd of gelijkwaardig, maximale lengte 4,6 meter.

Reparatie en onderhoud product

Probeer niet zelf het product te repareren, aangezien het openen of verwijderen van de deksels u kan blootstellen aan gevaarlijke spanningspieken of andere risico's. Laat onderhoud en reparaties over aan een gekwalificeerde monteur.

In de volgende omstandigheden moet u dit product loskoppelen van het stopcontact en contact opnemen met bevoegd onderhoudspersoneel:

• wanneer de voedingskabel of stekker beschadigd of gerafeld is
• wanneer er vloeistof in het product is gemorst
• wanneer het product werd blootgesteld aan regen of water
• als het product is gevallen of als de behuizing beschadigd is
• als het product een opvallende verandering in prestaties vertoont, wat erop wijst dat reparatie of onderhoud nodig is

vi

- als het product niet normaal werkt nadat u de bedieningsinstructies hebt gevolgd

Opmerking: pas alleen de bedieningselementen aan die door de gebruiksaanwijzingen zijn beschreven. Onjuiste aanpassingen aan andere bedieningselementen kunnen schade veroorzaken. In dat geval is het mogelijk dat een bevoegde technicus uitgebreide werkzaamheden moet uitvoeren aan het apparaat om het product te herstellen naar de normale toestand.

Potentiële explosieve omgevingen

Schakel uw apparaat uit wanneer u zich op een locatie bevindt met een potentieel explosief atmosfeer en leef alle aanwijzingen en instructies na. Potentieel explosieve atmosferen omvatten locaties waar u normaal zou worden geadviseerd de motor van uw voertuig uit te schakelen. Vonken op dergelijke locaties kunnen een explosie of brand veroorzaken die kunnen leiden tot lichamelijke letsels of zelfs overlijden. Schakel het apparaat uit in de buurt van benzinepompen. Houd rekening met de beperkingen op het gebruik van radio-apparatuur in brandstofdepots, opslagplaatsen en distributiegebieden, chemische fabrieken of waar explosiewerkzaamheden worden uitgevoerd. Gebieden met een potentieel explosieve atmosfeer worden vaak, maar niet altijd, gemarkeerd. Deze gebieden omvatten het benedendek op boten, chemische overdracht- of opslagfaciliteiten, voertuigen die vloeibaar gas (zoals propaan of butaan) gebruiken en gebieden waar de lucht chemische elementen of kleine deeltjes bevat, zoals graan, stof of metaalpoeder.

Aanvullende veiligheidsinformatie

Uw apparaat en de uitbreidingen kunnen kleine onderdelen bevatten. Houd ze buiten het bereik van kleine kinderen.

Advies met betrekking tot kwik

Voor projectors of elektronische producten die een LCD/CRT-monitor of -display bevatten: de lamp(en) in dit product bevat(ten) kwik en moeten worden gerecycleerd of verwijderd volgens de lokale, regionale of nationale wetten. Neem contact op met de Electronic Industries Alliance op www.eiae.org voor meer informatie. Bezoek www.lamprecycle.org. voor meer specifieke informatie over de afvalverwijdering van de lamp.

Verklaring LCD-pixels

Het LCD-scherm werd vervaardigd met productietechnieken met een hoge precisie. Het is echter mogelijk dat enkele pixels niet verschijnen of als zwarte of rode punten worden weergegeven. Dit heeft geen effect op het opgenomen beeld en wijst niet op een defect.

Het energiebeheer van de monitor is standaard ingeschakeld bij de levering.

- Activeer de slaapmodus van het scherm na 15 minuten inactiviteit van de gebruiker.

- Activeer de slaapmodus van de computer na 30 minuten inactiviteit van de gebruiker.

- Activeer de computer uit de slaapmodus door op de voedingsknop te drukken.

Tips en informatie voor een comfortabel gebruik

Na langdurig gebruik van de computer, kunnen gebruikers klagen over oogbelasting en hoofdpijn. Gebruikers lopen ook het risico op lichamelijk letsel na urenlang werken aan een computer. Lange werkperioden, een slechte houding, slechts werkgewoonten, stress, ongepaste werkomstandigheden,

vii

persoonlijke gezondheid en ander factoren verhogen het risico op lichamelijke letsels aanzienlijk.

Een verkeerd computergebruik kan leiden tot het carpale tunnel syndroom, peesontsteking, peesschedeontsteking of andere spier-/botletsels. De volgende symptomen kunnen zich voordoen in de handen, polsen, armen, schouders, nek of rug:

• verdoving of een brandend of tintelend gevoel
  •pijn, ongemak of gevoeligheid
  •pijn, zwelling of kloppingen
  •stijfheid of spanning
  •koudegevoel of zwakte

Als u deze symptomen hebt of als u andere terugkerende of blijvende ongemakken en/of pijn ondervindt met betrekking tot het computergebruik, moet u onmiddellijk een arts raadplegen en de gezondheid- en veiligheidsafdeling van uw bedrijf op de hoogte brengen.

Het volgende gedeelte biedt tips voor een comfortabeler computergebruik.

Uw comfortzone zoeken

Zoek uw comfortzone door de kijkhoek van de monitor aan te passen, een voetsteun te gebruiken of uw zithoogte aan te passen naar een maximaal comfort. Houd rekening met de volgende tips:

• Blijf niet te lang in één vaste houding zitten
• vermijsd een ronde rug en het naar voor en/of achter leunen
• Ga regelmatig rechtstaan en wandel rond om de belasting op uw beenspieren te beperken.

Zorg dragen voor uw gezichtsvermogen

Lange werkuren voor de computer, het gebruikt van een verkeerde bril of contactlenzen, weerkaatsing, overmatig kamerverlichting, slechts scherpgestelde schermen, zeer kleine lettertypen en beeldschermen met een laag contrast kunnen uw ogen belasten. De volgende alinea's geven suggesties voor het beperken van de oogbelasting.

Ogen

• Laat uw ogen vaak rusten.
• Geef uw ogen regelmatige onderbrekingen door weg te kijken van de monitor en u te richten op een punt op afstand.
• Knipper vaak met de ogen om te voorkomen dat ze uitdrogen.

Beeldscherm

•Houd uw beeldscherm schoon.
- Zorg dat uw ogen hoger zijn dan de bovenrand van het beeldscherm zodat uw ogen omlaag gericht zijn wanneer u naar het midden van het beeldscherm kijkt.
- Pas de helderheid en/of het contrast aan naar een comfortabel niveau voor een betere leesbaarheid van de tekst en een hogere zuiverheid van de afbeeldingen.

• Schakel weerkaatsing en schittering uit door:

• uw beeldscherm zo te plaatsen dat de zijkant naar het venster of een lichtbron is gericht
• de kamerverlichting te minimaliseren door het gebruik van gordijnen, zonneschermen of blinden.
• het gebruik van een werklamp
• de kijkhoek van het beeldscherm te wijzigen
• een antiweerkaatsingsfilter te gebruiken

• gebruik te maken van een zonneklep, zoals een stuk karton dat bovenaan over de voorrand van het beeldscherm uitsteekt

• Vermijd het aanpassen van uw beeldscherm naar een onhandige kijkhoek.

• Vermijd het langdurig rechtstreeks kijken naar heldere lichtbronnen, zoals geopende vensters.

Goede werkgewoonten ontwikkelen

Ontwikkel de volgende werkgewoonten om uw computergebruik ontspannend en productiever te maken.

• Neem vaak en regelmatig korte pauzes.
  •Doe enkele rekoefeningen.
• Adem zo veel mogelijk frisse lucht in.
• Train regelmatig en houd uw lichaam gezond.

Informatie voor uw veiligheid en comfort iii

Veiligheidsinstructies iii

Uw monitor reinigen iii

Het apparaat aansluiten/loskoppelen iii

Toegankelijkheid iv

Veilig luisteren iv

Waarschuwingen iv

Elektriciteit gebruiken iv

Reparatie en onderhoud product v

Aanvullende veiligheidsinformatie vi

Verklaring LCD-pixels vii

Tips en informatie voor een comfortabel gebruik vii

Het voetstuk bevestigen/verwijderen 2

Aanpassing schermpositie 2

De voedingskabel aansluiten 4

Energiebesparing 4

Display Data Channel (DDC) 4

TOEKENNING VAN CONNECTORPINNEN 5

Standaard timingtabel 7

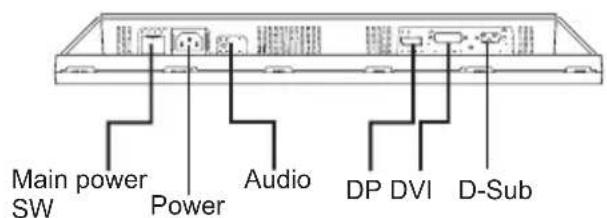

Installatie 8

Bedieningselementen gebruiker 9

Een instelling aanpassen 10

Controleer of de volgende items aanwezig zijn wanneer u de doos uitpakt. Bewaar het verpakkingsmateriaal voor het geval u de monitor in de toekomst moet verzenden of vervoeren.

LCD-scherm Gebruikershandleiding Snelstartgids

Het voetstuk bevestigen/verwijderen

Bevestigen:

1) Bevestig het voetstuk aan de standaard

2) Draai rechtsom om deze te vergrendelen. Controleer of het voetstuk in de standaard is vergrendeld.

3) Maak de standaard vast aan het voetstuk door de schroef vast te draaien met het ingebouwde lipje of met behulp van een muntstuk.

Verwijderen:

Om te demonteren draait u de stappen om.

Aanpassing schermpositie

Om de weergavepositie te optimaliseren, kunt u de kantelhoek van de monitor aanpassen. Gebruik hiervoor beide handen om de randen van de monitor vast te nemen zoals hieronder weergegeven.

De monitor kan 15 graden omhoog of 5 graden omlaag worden gekanteld.

a. De monitor kan 15 graden omhoog of 5 graden omlaag worden gekanteld.

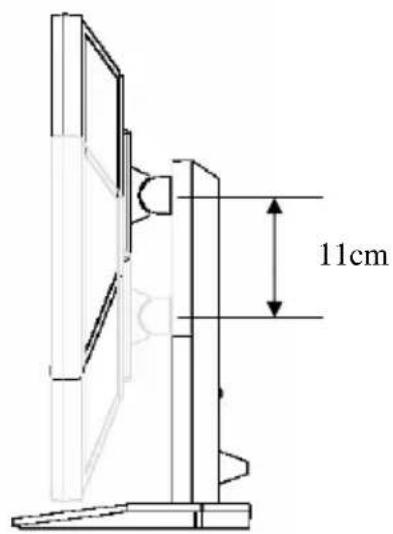

b. De hoogte kan met 11 cm worden aangepast.

c. De monitor kan 35 graden in elke richting op het horizontale vlak worden gedraaid.

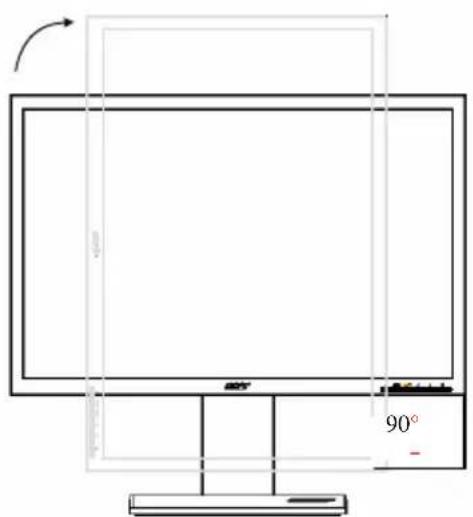

d. De monitor kan 90 graden op het verticale vlak worden gedraaid.

De voedingskabel aansluiten

• Controleer eerst of de voedingskabel die u gebruikt, het juiste type is dat in uw regio is vereist.
• De monitor heeft een universele voeding die het gebruik mogelijk maakt in regio's met een spanning van 100/120V AC of 220/240 V AC. Er is geen aanpassing van de gebruikers vereist.
• Stop het ene uiteinde van de voedingskabel in de wisselstroomingang en het andere uiteinde in het stopcontact.
• Voor eenheden die 120V AC gebruiken: Gebruik een UL-goedgekeurde kabelset, type SVT-draad en een stekker met een vermogen van 10 A / 125 V.
• Voor eenheden die 220/240V AC gebruiken: Gebruik een kabelset die bestaat uit een H05VV-F-kabel en een stekker met een vermogen van 10 A, 250 V. De kabel moet de geschikte veiligheidsgoedkeuringen hebben van het land waarin het apparaat zal worden geïnstalleerd.

Energiebesparing

De monitor wordt in de modus "energiebesparing" geplaatst door het controlesignaal van de beeldschermcontroller. Dit wordt aangegeven door een oranje voedings-LED.

Modus LED-lampje

Aan Blauw

Energiebesparing Oranje

De energiebesparingsmodus wordt gehouden tot er een controlesignaal wordt gedetecteerd of tot het toetsenbord of de muis is geactiveerd. De activeringstijd om van de modus "energiebesparing" terug te keren naar de "ingeschakelde stand" bedraagt ongeveer 3 seconden.

Display Data Channel (DDC)

Om de installatie te vergemakkelijken en zolang uw systeem wordt ondersteund door het DDC-protocol, ondersteunt de monitor plug & play. Het DDC is een communicatieprotocol dat door de monitor wordt gebruikt om het hostsysteem te informeren over zijn capaciteiten, zoals de ondersteunde resoluties en de overeenkomende timing. De monitor ondersteunt de DDC2B-standaard.

TOEKENNING VAN CONNECTORPINNEN

15-pins signaalkabel voor kleurenscherm

PINNUMMER Beschrijving PINNUMMER Beschrijving
	1	R	o	o	d	9	+ 5 V
	2 Groen 10 Logische aarde
	3 Blauw 11 Monitor aarde
	4 Monitor aarde 12 DDC-Seriëlege gevens
	5 DDC-retour 13 H-Sync
	6 R-aarde 14 V-Sync
	7 G-aarde 15 DDC-Seriële klok
	8 B-aarde

24-pins signaalkabel voor kleurenscherm

PINNUMMER Beschrijving PINNUMMER Beschrijving
1 TMDS Gegevens2- 13 NC
2 TMDS Gegevens 2+ 14 +5V voeding
3 TMDS Gegevens 2/4Afscherming		15 GND (retour voor +5Vhsync.vsync)
4 NC 16 Detectie van aansluiting
5 NC 17 MDS Gegevens 0-
6 DDC Klok 18 TMDS Gegevens 0+
7 DDC Gegevens 19 TMDS Gegevens 0/5
			Afscherming
8	N	C	2	0	N
9 MDS Gegevens 1- 21 NC
10 TMDS Gegevens 1+ 22 TMDS klok afscherming
11 TMDS Gegevens 1/3Afscherming			23 TMDS klok+
12 NC 24 DDC TMDS klok-

20-pens signaalkabel met kleurenweergave

PIN nr.	Beschrijving	PIN nr.	Beschrijving
1	Lane0(p)	11	GND
2	GND	12	Lane3(n)
3	Lane0(n)	13	Config1
4	Lane1(p)	14	Config2
5	GND	15	AUX_CH (n)
6	Lane1(n)	16	GND
7	Lane2(p)	17	AUX_CH (p)
8	GND	18	Detectie van hot-plug
9	Lane3(n)	19	DP Power_Return
10	Lane3(p)	20	DP voeding

Standaard timingtabel

Mode		Resolution
1 640 x 480 60 Hz
2 640 x 480 72 Hz
3 640 x 480 75 Hz
4 MAC 640 x 480		66.66 Hz
5 VESA		720x400 70 Hz
6	SVGA	800 x 600	56	Hz
7	SVGA	800 x 600	60	Hz
8	SVGA 800 x 600 72 Hz
9	SVGA 800 x 600 75 Hz
10	MAC	832 x 624	74.55	Hz
11	XGA	1024 x 768 60	Hz
12	XGA	1024 x 768 70	Hz
13	XGA	1024 x 768 75	Hz
14	MAC	1152 x 870 75	Hz
15	VESA	1152 x 864 75	Hz
16	VESA	1280 x 960 60	Hz
17 VESA		1280 x 720	60 Hz
18	WXGA	1280 x 800	60	Hz
19	WXGA+	1440x900	60	Hz
20	WSXGA+	1680x1050	60	Hz

Installatie

Volg de onderstaande stappen om de monitor te installeren op uw hostsysteem.

Stappen

1 Sluit de videokabel aan

a Zorg dat de monitor en de computer beide zijn uitgeschakeld.

b Sluit de VGA-videokabel aan op de computer.

c Sluit de digitale kabel aan (alleen voor modellen met dubbele ingang).

(1) Zorg dat de monitor en de computer zijn uitgeschakeld.

(2) Sluit het ene uiteinde van de 24-pins DVI-kabel aan op de achterkant van de monitor en sluit het andere uiteinde aan op de poort van de computer.

d Sluit de digitale kabel aan (alleen voor modellen met DP-invoer)

(1) Zorg er voor dat zowel de monitor als de computer zijn uitgeschakeld.

(2) Sluit één uiteinde van de 20-pens D-Sub-kabel aan op de achterzijde van de monitor en sluit het andere uiteinde aan op de D-Sub-poort van de computer.

2 Sluit de voedingskabel aan

Sluit de voedingskabel aan op de monitor en vervolgens op een goed geaard stopcontact.

3 Schakel uw monitor en computer in

Schakel eerst de monitor, en daarna de computer in. Deze volgorde is zeer belangrijk.

4 Als de monitor nog steeds niet correct werkt, raden wij u aan het

hoofdstuk Probleemoplossing te raadplegen om een diagnose te stellen van het probleem.

Bedieningselementen gebruiker

Bedieningselementen voorpaneel

1 Voedings-LED: licht op om aan te geven dat de voeding is ingeschakeld.
2 Voedingsschakelaar: schakelt het apparaat in of uit.
3.4 <//>: Druk op < of > om te navigeren naar de gewenste functie en druk op Enter om de functie te selecteren. Druk op < of > om de instellingen van de huidige functie te wijzigen.
5 Menu/Enter: Hiermee kunt u het OSD-menu activeren wanneer het is uitgeschakeld of de aanpassingsfunctie in-/uitschakelen wanneer het OSD-menu is ingeschakeld.
6 Knop Automatisch aanpassen/Afsluiten :

a Wanneer het OSD-menu actief is, werkt deze toets als de toets Afsluiten. (OSD-menu).
b Wanneer het OSD-menu inactief is, kunt u de knop 2 seconden ingedrukt houden om de functie Auto aanpassen te activeren. De functie Automatisch aanpassen wordt gebruikt om H.Pos., V.Pos, Klok en Scherpstelling in te stellen.

7 Empowering-toets/ Afsluiten:

a Wanneer het OSD-menu actief is, werkt deze toets als de toets Afsluiten. (het OSD-menu afsluiten).
b Wanneer het OSD-menu inactief is, drukt u op deze knop om de scenariomodus te selecteren.

Een instelling aanpassen

1 Druk op de knop Menu om het OSD-venster te activeren.
2 Druk op < of > om de gewenste functie te selecteren.
3 Druk opnieuw op de knop Menu om de functie die u wilt aanpassen, te selecteren.
4 Druk op < of > om de instellingen van de huidige functie te wijzigen.
5 Selecteer de functie Afsluiten om af te sluiten en op te slaan. Herhaal stappen 2 tot 4 als u nog een functie wilt aanpassen.

A Acer eColor Management: Als "Acer eColor Management" is geselecteerd, verschijnt het OSD van Acer eColor Management.
B Gebruiker: Als "Gebruiker" is geselecteerd, verschijnt het standaard OSD-menu.

• Bedieningsinstructies

1 Druk op de Empowering-toets om het OSD van Acer eColor Management te openen en toegang te krijgen tot de scenariomodi.
2 Druk op "<" of ">" om de modus te selecteren.
3 Druk op de toets "Auto aanpassen" om de modus te bevestigen en de automatische aanpassing uit te voeren.

•Eigenschappen en Voordelen

Pictogram hoofdmenu	Submenu-item Beschrijving
	Gebruikersmodus Door de gebruiker gedefinieerd. De instellingen kunnen fijn worden aangepast aan elke situatie.
	Tekstmodus Optimale balans van helderheid en contrast om oogbelasting te voorkomen. De meest comfortabele manier om tekst op het scherm te lezen
	Standaardmodus Standaardinstellingen, weerspiegelt de oorspronkelijke weergavecapaciteit.
	Grafische modus Verbetert de kleuren en benadrukt fijne details. Foto's en bewegende beelden verschijnen in heldere kleuren met scherpe details.
	Videomodus Toont scènes met de zuiverste details. Foto's en bewegende beelden verschijnen in heldere kleuren met scherpe details.

Gebruiker

Pictogram hoofd menu	Pictogram subme nu	Submenu-item Beschrijving
		Contrast Past het contrast tussen de voorgrond en de achtergrond van het schermbeeld aan.
	[DYSZ]	Helderheid Past de achtergrondhelderheid van het schermbeeld aan.
		ACM ACM (Adaptive Contrast Management)ACM-voedingsknop, standaard Uit.
		Scherpstelling Past de scherpstelling van het beeld aan (alleen beschikbaar in analoge modus).
		Klok Past de beeldklok aan (alleen beschikbaar in analoge modus).
		H. positie Past de horizontale positie van het OSD aan (alleen beschikbaar in analoge modus).
		V. positie Past de verticale positie van het OSD aan (alleen beschikbaar in analoge modus).
	Nvt. Warm Stelt de kleurtemperatuur in op warm wit.
	Nvt. Koel Stelt de kleurtemperatuur in op koel wit.
		Gebruiker/rood Past de intensiteit van het rood aan.
		Gebruiker/groen Past de intensiteit van het groen aan.
		Gebruiker / blauw Past de intensiteit van het blauw aan.

Nvt. Warm Stelt de kleurtemperatuur in op warm wit.

Pictogramhoofdmenu

Pictogramsubmenu

Submenu-item Beschrijving

Nvt. English Taalselectie.

Nvt.	繁體中文
	Deutsch
	Français
	Español
	Italiano
	简体中文
	日本語
	Suomi Alleen EMEA
	Nederlands
	Русский

H. positie Past de horizontale positie van het OSD aan.

V. positie Past de verticale positie van het OSD aan.
Time-out OSD Past de time-out van het OSD aan.

Nvt.	Ingangsbron	Selecteer het type ingangssignaal tussen D-Sub, DVI-D of DP
Nvt.	Breedbeeldmodus	Selecteer de breedbeeldmodus voor Volledigeschermgrootte, Beeldverhouding of 1:1-modus

Nvt. Informatie Toont de resolutie, de H/V frequentie, de ingangspoort en het serienummer voor de huidige ingang.

Nvt. Reset Wist de wijzigingen van de automatische configuratie en stelt de kleurtemperatuur in op warm.

Nvt. Afsluiten Slaat de wijzigingen van de gebruiker op en sluit het OSD af.

DDC/Cl-onderst

Problemen oplossen

Voordat u uw LCD-monitor verzendt voor onderhoud of reparatie, raden wij u aan de onderstaande lijst met probleemoplossingen te raadplegen om te zien of u zelf een diagnose van het probleem kunt maken.

VGA-modus

Probleem LED-status Oplossing
Geen beeldzichtbaar	Blauw Gebruik het OSD om de helderheid enhet contrast optimaal in te stellen ofstel de standaardinstellingen opnieuwin.
	Uit Controleer de voedingsknop.
		Controleer of de voedingskabel correctis aangesloten op de monitor.
	Oranje Controleer of de videosignaalkabelcorrect is aangesloten op de achterkantvan de monitor.
		Controleer of het computersysteem isingeschakeld en in de modusEnergiebesparing of Stand-by is.
Onstabiel beeld Controleer of de specificaties van de grafische adapter en de monitorcompatibel zijn, anders kan dit leidentot een verschil in de frequentie van hetingangssignaal.
Abnormaal beeld Het beeldontbreekt, staatniet in hetmidden of is tegroot of te kleinvoor het scherm.	Gebruik het OSD om de scherpstelling,klok, horizontale positie en verticalepositie aan te passen met niet-standaard signalen.
	Controleer de beeldscherminstelling opuw systeem. Als er geen beeld is, moetu een andere resolutie of verticalevernieuwingsfrequentie selecteren.
	Wacht enkele seconden nadat u hetbeeldformaat hebt gewijzigd voordat ude signaalkabel vervangt of loskoppelt,of de monitor uitschakelt.

DVI-modus

Probleem LED-status Oplossing
Geen beeld zichtbaar Blauw Gebruik het OSD om de helderheid en het contrast optimaal in te stellen of stel de standaardinstellingen opnieuw in.
Uit Controleer de voedingsknop.
	Controleer of de voedingskabel correct is aangesloten op de monitor.
Oranje Controleer of de videosignaalkabel correct is aangesloten op de achterkant van de monitor.
	Controleer of het computersysteem is ingeschakeld en in de modus Energiebesparing of Stand-by is.

DP-modus

Probleem LED-status Oplossing
Geen beeld zichtbaar Blauw Gebruik het OSD om de helderheid en het contrast optimaal in te stellen of stel de standaardinstellingen opnieuw in.
Uit Controleer de voedingsknop.
	Controleer of de voedingskabel correct is aangesloten op de monitor.
Oranje Controleer of de videosignaalkabel correct is aangesloten op de achterkant van de monitor.
	Controleer of het computersysteem is ingeschakeld en in de modus Energiebesparing of Stand-by is.
