KA222QA - Écran ACER - Notice d'utilisation et mode d'emploi gratuit

Taille de l'écran	21,5 pouces (55 cm)
Type de panneau	IPS
Résolution maximale	1920 x 1080 (Full HD)
Fréquence de rafraîchissement	HDMI : 75 Hz, VGA : 60 Hz
Luminosité	250 cd/m² (typique)
Contraste	100 000 000:1 max (ACM)
Temps de réponse	1 ms (VRB)
Angle de vision	178° horizontal, 78° vertical (CR=10)
Couleurs affichées	16,7 millions
Connecteurs d'entrée	D-Sub (VGA), HDMI
Haut-parleurs intégrés	2 x 2 W (optionnels)
Consommation électrique (marche)	14 W (typique)
Consommation électrique (veille)	0,27 W (typique)
Consommation électrique (arrêt)	0,24 W (typique)
Classe d'efficacité énergétique	A+
Alimentation	100-240 V, 50/60 Hz
Dimensions (L x H x P)	489,7 x 385,21 x 164 mm
Poids net	3,13 kg
Inclinaison	-5° à +15°
Pied amovible	Oui
Température de fonctionnement	0 à 40 °C
Température de stockage	-20 à 60 °C

FOIRE AUX QUESTIONS - KA222QA ACER

Comment nettoyer l'écran de mon moniteur Acer KA222QA ?

Éteignez le moniteur et débranchez le cordon d'alimentation. Utilisez un chiffon doux non pelucheux légèrement humidifié avec une solution de nettoyage sans solvant. Ne vaporisez jamais de liquide directement sur l'écran ou le boîtier. Évitez les produits à base d'ammoniac ou d'alcool.

Quelles sont les résolutions supportées par ce moniteur ?

La résolution maximale est de 1920 x 1080 (Full HD). Via HDMI, vous pouvez atteindre 75 Hz, et via VGA, 60 Hz. Le moniteur prend en charge les signaux analogiques RVB.

Comment régler les paramètres d'image (luminosité, contraste, etc.) ?

Utilisez les boutons à l'avant du moniteur. Appuyez sur le bouton Menu/Navigation pour ouvrir l'OSD. Naviguez avec les flèches pour accéder aux réglages comme la luminosité, le contraste, la température de couleur, etc.

Puis-je utiliser un support mural ou un bras articulé ?

Oui, le pied est amovible. Retirez le socle en dévissant la vis. Le moniteur est compatible avec une fixation VESA, mais la norme exacte n'est pas spécifiée. Consultez la notice pour plus de détails.

Comment changer la source d'entrée (VGA/HDMI) ?

Appuyez sur le bouton Entrée (bouton 3) pour basculer entre les sources. Vous pouvez aussi configurer la détection automatique dans le menu OSD (option Source auto).

Que faire si l'écran reste noir ou affiche 'Aucun signal' ?

Vérifiez que le câble vidéo est correctement branché sur le moniteur et l'ordinateur. Assurez-vous que l'ordinateur est allumé et que la source d'entrée sélectionnée correspond au câble utilisé. Essayez de redémarrer le moniteur.

Le moniteur émet un bourdonnement ou un grésillement. Est-ce normal ?

Un léger bourdonnement peut être normal, mais s'il est fort, débranchez immédiatement l'appareil et contactez un technicien. Ne tentez pas de réparer vous-même.

Comment activer le mode économie d'énergie ?

Le moniteur passe automatiquement en veille (voyant orange) lorsqu'aucun signal n'est détecté. Vous pouvez également configurer le délai de veille dans le menu OSD (paramètre Délai de l'OSD). Le mode veille consomme environ 0,27 W.

Où puis-je télécharger le manuel d'utilisation complet ?

Vous pouvez télécharger la notice au format PDF sur le site de support Acer officiel ou via des sites comme notice-facile.com. La notice est disponible en plusieurs langues.

Que faire en cas de pixel mort ou de défaut d'affichage ?

Consultez la garantie Acer. Si le défaut est couvert, contactez le service après-vente. Évitez d'appuyer sur l'écran pour tenter de le réparer.

MODE D'EMPLOI KA222QA ACER

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Guide de démarrage rapide (GDR) – Moniteur LCD Acer

Instructions importantes de sécurité

Veuillez lire attentivement les instructions ci-dessous.

1. Pour nettoyer l'écran du moniteur LCD : Assurez-vous que l'alimentation requise pour votre moniteur correspond à l'alimentation secteur dans la zone géographique où vous vous trouvez.

2. Éteignez le moniteur LCD et débranchez le cordon d'alimentation.

3. Pulvérisez une solution de nettoyage sans solvant sur un chiffon et nettoyez l'écran doucement.
4. NE VAPORISEZ OU NE VERSEZ JAMAIS DE LIQUIDE SUR L'ÉCRAN OU LE BOÎTIER.

- VEUILLEZ NE PAS UTILISER DE PRODUITS DE NETTOYAGE À BASE D'AMMONIAC OU D'ALCOOL SUR L'ÉCRAN LCD OU LE BOÎTIER.

- Acer ne sera pas responsable de dommages résultant de l'utilisation de produits de nettoyage à base d'ammoniaque ou d'alcool.

1. Ne placez pas le moniteur LCD à proximité d'une fenêtre. L'exposition du moniteur à la pluie, à l'humidité ou à la lumière du soleil peut gravement l'endommager.
2. N'appuyez pas sur l'écran LCD. Une pression excessive peut endommager l'écran de manière définitive.
3. Ne retirez pas le boîtier et ne tentez pas de réparer l'appareil vous-même. Tout entretien ou réparation doit être effectué par un technicien autorisé.
4. Entreposez le moniteur LCD dans une pièce avec une température comprise entre -20 et 60 °C (-4 à 140 °F). Le stockage du moniteur LCD à des températures inférieures ou supérieures peut l'endommager de manière définitive.
5. Si l'une des situations suivantes se présente, débranchez immédiatement votre moniteur et appelez un technicien autorisé :

- Le câble de signal entre le moniteur et le PC est effiloché ou endommagé.

- Le moniteur reçoit des projections d'eau ou est exposé à la pluie.

- Le moniteur LCD ou son boîtier est endommagé.

Fixation du moniteur sur son socle

1. Retirez le moniteur de l'emballage.
2. Fixez le pied sur le socle. (Pour certains modèles)
3. Faites-pivoter le pied dans le sens horaire pour le fixer. Vérifiez que le socle est bien fixé au pied. (Pour certains modèles)
4. Assurez la fixation du socle sur le pied en faisant tourner la vis à l'aide de la languette intégrée ou d'une pièce. (Pour certains modèles)

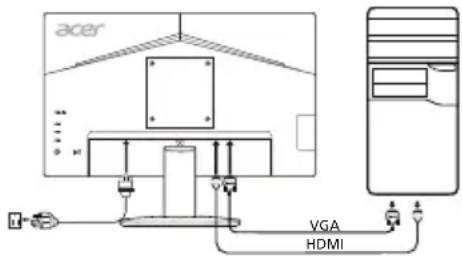

Connexion de votre moniteur à un ordinateur

1. Éteignez votre moniteur et débranchez le cordon d'alimentation de votre ordinateur.
2. 2-1 Branchez le câble vidéo.

a. Assurez-vous que le moniteur et l'ordinateur sont tous deux éteints.

b. Branchez le câble vidéo VGA à l'ordinateur.

2-2 Branchez le câble HDMI (modèle à entrée HDMI uniquement)

a. Assurez-vous que le moniteur et l'ordinateur sont tous deux éteints.
b. Connectez une extrémité du câble HDMI à l'arrière du moniteur et l'autre extrémité au port de l'ordinateur.

1. Branchez le câble audio (modèle à entrée audio uniquement) (en option).

2. Insérez le câble d'alimentation du moniteur dans le port d'alimentation à l'arrière de l'écran.

3. Branchez les cordons d'alimentation de votre ordinateur et de votre moniteur sur une prise électrique à proximité.

en option

Commandes externes

NoÉlémentDescription

1	Bouton/voyant d'alimentation	Permet d'allumer et d'éteindre le moniteur. Bleu : l'appareil est allumé. Orange : mode veille/mode d'économie d'énergie.
2	Raccourci 1, 2 boutons	Appuyez pour activer les fonctions de raccourci définies par l'utilisateur.

3 Bouton Entrée Appuyez pour changer de source d'entrée.

Appuyez pour activer le menu à l'écran, puis utilisez le bouton comme une flèche directionnelle pour mettre en surbrillance la fonction souhaitée. Appuyez de nouveau pour sélectionner.

Réglementation et consignes de sécurité

Avis FCC

Cet appareil a été testé et les résultats de ces tests ont révélé qu'il respecte les limites d'un appareil numérique de classe B, en conformité avec la réglementation de la section 15 de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet appareil produit, utilise et peut émettre un rayonnement électromagnétique et, s'il n'est pas installé et utilisé conformément à aux instructions, peut provoquer des interférences nuisibles aux communications radio.

Cependant, il est impossible de garantir qu'aucune interférence ne se produira dans certaines installations. Si cet appareil provoque des interférences qui affectent la réception d'un poste de radio ou de télévision, ce que vous pouvez déterminer en éteignant puis en allumant l'appareil, nous vous encourageons à essayer de les corriger en employant au moins l'une des méthodes suivantes :

• Réorientez ou déplacez l'antenne de réception.
• Éloignez l'appareil du récepteur.
• Branchez l'appareil sur une prise située sur un circuit différent de celui sur lequel le récepteur est branché.
• Consultez le revendeur ou un technicien en radio et télévision expérimenté pour obtenir une assistance.

Déclaration de conformité CE

Acer, Inc. déclare par la présente que cet appareil est conforme aux obligations essentielles et autres clauses pertinentes de la directive CEM 2014/30/UE, de la directive sur les faibles voltages 2014/35/UE, de la directive RoHS 2011/65/UE et de la directive 2009/125/CE concernant l'établissement d'un cadre fixant des exigences d'écoconception pour les produits liés à l'énergie.

Avis :

Afin d'éviter d'endommager le moniteur, ne soulevez pas le moniteur par sa base.

Avis : Câbles blindés

Toutes les connexions vers d'autres appareils informatiques doivent être établies à l'aide de câbles blindés afin d'assurer la conformité aux réglementations EMC.

Avis : Périphériques

Seuls des périphériques (appareils d'entrée/sortie, terminaux, imprimantes, etc.) certifiés conformes aux limites de la classe B doivent être connectés à cet appareil. Toute utilisation avec des périphériques non certifiés est susceptible d'entraîner des perturbations de la réception radio ou télévision.

Attention

Les changements ou modifications qui ne seraient pas expressément approuvés par le fabricant peuvent rendre nul le droit de l'utilisateur à faire fonctionner ce produit, droit qui lui est accordé par la Federal Communications Commission.

Conditions de fonctionnement

Cet appareil est conforme à la partie 15 de la réglementation de la FCC. Il peut être utilisé sous les deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, notamment celles susceptibles de causer un fonctionnement indésirable.

Avis : Utilisateurs canadiens

Cet appareil numérique de classe B est conforme à la norme canadienne ICES-003.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Mise au rebut des équipements usagés par les utilisateurs faisant partie de ménages privés dans l'Union européenne

Ce symbole sur le produit ou sur son emballage indique que le produit ne doit pas être jeté avec les autres ordures ménagères. Il relève donc de votre responsabilité de recycler ce déchet d'équipement électronique en le remettant à un point de collecte prévu pour les déchets électriques et électroniques. Le tri, l'élimination et le recyclage séparés de vos équipements usagés permettent de préserver les ressources naturelles et de s'assurer que ces équipements sont recyclés dans le respect de la santé humaine et de l'environnement. Pour plus d'informations quant aux lieux d'élimination des déchets d'équipements électriques, vous pouvez contacter votre mairie, le service local de traitement des ordures ménagères ou le commerçant auprès duquel vous avez acheté le produit.

CARACTÉRISTIQUES

Panneau LCD	Technologie TFT-LCD couleur
	Taille 21,5"W (55 cm)
	Espacement des pixels 0,248 mm (H) x 0,248 mm (V)
	Luminosité	250 cd/m2(typique)
	Contraste 100000000:1 max. (ACM)
	Angle de vision 178° (H), 78° (V) (CR = 10)
	Temps de réponse 1 ms (VRB)
	Type de panneau IPS VA
	Vidéo Interface Analogique R, G, B
	Fréquence horizontale 30 à 85 kHz
	Fréquence verticale 56 à 76 Hz
Couleurs affichées 16,7 millions
Fréquence		HDMI: 174,5 MHzVGA: 148,5 MHz
Résolution maximale		HDMI: 1920 x 1080 @ 75 HzVGA: 1920 x 1080 @ 60 Hz
Plug-and-Play VESA DDCCI/DDC2B
Classe d'efficacité énergétique A+
*Consommation annuelle d'énergie		22 (kWh) (pour le modèle à entrée HDMI)
Consommation électrique(à 200 nits)	Mode Marche	14 W (typique)
	Mode Veille	0,27 W (typique)
	Mode Arrêt	0,24 W (typique)
Connecteur d'entrée		D-SubHDMI (modèle à entrée HDMI uniquement)
Signal vidéo d'entrée		Analogique : 0,7 Vp-p (standard), 75 OHM, positifHDMI (modèle à entrée HDMI uniquement) (en option)
Haut-parleurs 2 W x 2 (modèle à entrée audio uniquement) (en option)
Taille maximale de l'écran		Horizontalement : 476,064 mmVerticalement : 267,786 mm
Source d'alimentation		100 à 240 V, 50/60 Hz
Conditions environnementales		Temp. de fonctionnement : 0 à 40 °CTemp. de stockage : -20 à 60 °CHumidité de fonctionnement : 20 à 80 %
Dimensions		489,7 (L) x 385,21 (H) x 164 (P) mm
Poids (net)		3,13 kg (net)
Caractéristiques mécaniques		Inclinaison : -5 à +15 °Rotation : NonRéglage de la hauteur : NonPivot : NonPied amovible : Oui
Commandes externes	Commutateur/boutons	Bouton d'alimentationRaccourci 1Raccourci 2	EntréeMenu/Navigation/OK
	Fonctions	LuminositéContrasteLumière bleueBoost du noirACMSuper nettetéH. Position (modèle à entrée analogique uniquement)V. Position (modèle à entrée analogique uniquement)Fréquence (modèle à entrée analogique uniquement)Netteté (modèle à entrée analogique uniquement)Autoréglage (modèle à entrée analogique uniquement)GammaTemp. CouleurModesMode sRGBMode niv grisTeinte 6 axesSaturation 6 axesVolume	MuetOver DriveFreeSyncN tx rafraichtVRBLangueDélai de l'OSDTransparenceVerrouillage OSDEntréeSource autoAffectation raccourcisMode LargeDDC/CINiveau noir HDMIMd démarr rapideInformations sur l'écranRéinitial ts réglagesQuitter
Les caractéristiques peuvent faire l'objet de modifications sans préavis.

Vous pouvez trouver les manuels et autres documents pour votre produit Acer sur le site Web d'assistance Acer officiel.

*La consommation d'énergie annuelle est calculée à partir d'une consommation d'énergie typique de 4 heures par jour, 365 jours par an.
