KA222QA - Ekran ACER - Bezpłatna instrukcja obsługi

Rozmiar ekranu	21,5 cala (55 cm)
Typ panelu	IPS
Maksymalna rozdzielczość	1920 x 1080 (Full HD)
Częstotliwość odświeżania	HDMI: 75 Hz, VGA: 60 Hz
Jasność	250 cd/m² (typowa)
Kontrast	100 000 000:1 max (ACM)
Czas reakcji	1 ms (VRB)
Kąt widzenia	178° w poziomie, 78° w pionie (CR=10)
Wyświetlane kolory	16,7 miliona
Złącza wejściowe	D-Sub (VGA), HDMI
Wbudowane głośniki	2 x 2 W (opcjonalne)
Pobór mocy (praca)	14 W (typowy)
Pobór mocy (czuwanie)	0,27 W (typowy)
Pobór mocy (wyłączony)	0,24 W (typowy)
Klasa efektywności energetycznej	A+
Zasilanie	100-240 V, 50/60 Hz
Wymiary (S x W x G)	489,7 x 385,21 x 164 mm
Waga netto	3,13 kg
Nachylenie	-5° do +15°
Odłączana podstawa	Tak
Temperatura pracy	0 do 40 °C
Temperatura przechowywania	-20 do 60 °C

Często zadawane pytania - KA222QA ACER

Jak wyczyścić ekran monitora Acer KA222QA?

Wyłącz monitor i odłącz przewód zasilający. Użyj miękkiej, niestrzępiącej się szmatki lekko zwilżonej roztworem czyszczącym bez rozpuszczalników. Nigdy nie rozpylaj płynu bezpośrednio na ekran ani obudowę. Unikaj produktów na bazie amoniaku lub alkoholu.

Jakie rozdzielczości obsługuje ten monitor?

Maksymalna rozdzielczość to 1920 x 1080 (Full HD). Przez HDMI można osiągnąć 75 Hz, a przez VGA 60 Hz. Monitor obsługuje analogowe sygnały RGB.

Jak ustawić parametry obrazu (jasność, kontrast itp.)?

Użyj przycisków z przodu monitora. Naciśnij przycisk Menu/Nawigacja, aby otworzyć OSD. Nawiguj strzałkami, aby uzyskać dostęp do ustawień, takich jak jasność, kontrast, temperatura barwowa itp.

Czy mogę użyć uchwytu ściennego lub ramienia?

Tak, podstawa jest odłączana. Zdejmij podstawę, odkręcając śrubę. Monitor jest kompatybilny z mocowaniem VESA, ale dokładny standard nie jest określony. Sprawdź instrukcję, aby uzyskać więcej szczegółów.

Jak zmienić źródło wejściowe (VGA/HDMI)?

Naciśnij przycisk Wejście (przycisk 3), aby przełączać między źródłami. Możesz także skonfigurować automatyczne wykrywanie w menu OSD (opcja Źródło auto).

Co zrobić, jeśli ekran pozostaje czarny lub wyświetla 'Brak sygnału'?

Sprawdź, czy kabel wideo jest prawidłowo podłączony do monitora i komputera. Upewnij się, że komputer jest włączony, a wybrane źródło wejściowe odpowiada używanemu kablowi. Spróbuj ponownie uruchomić monitor.

Monitor wydaje brzęczenie lub syczenie. Czy to normalne?

Lekkie brzęczenie może być normalne, ale jeśli jest głośne, natychmiast odłącz urządzenie i skontaktuj się z technikiem. Nie próbuj naprawiać samodzielnie.

Jak włączyć tryb oszczędzania energii?

Monitor automatycznie przechodzi w tryb czuwania (pomarańczowa dioda), gdy nie jest wykrywany żaden sygnał. Możesz także skonfigurować opóźnienie czuwania w menu OSD (parametr Opóźnienie OSD). Tryb czuwania zużywa około 0,27 W.

Gdzie mogę pobrać pełną instrukcję obsługi?

Możesz pobrać instrukcję w formacie PDF z oficjalnej strony pomocy technicznej Acer lub za pośrednictwem stron takich jak notice-facile.com. Instrukcja jest dostępna w kilku językach.

Co zrobić w przypadku martwego piksela lub wady wyświetlania?

Sprawdź gwarancję Acer. Jeśli wada jest objęta gwarancją, skontaktuj się z serwisem. Unikaj naciskania na ekran, aby go naprawić.

INSTRUKCJA OBSŁUGI KA222QA ACER

Skrócona instrukcja uruchamiania monitora LCD firmy Acer

Ważne instrukcje dotyczące bezpieczeństwa

Należy uważnie przeczytać poniższe instrukcje.

1. W celu wyczyszczenia ekranu monitora LCD: Należy upewnić się, czy monitor przystosowany jest do zasilania prądem przemiennym dostępnym w miejscu użytkowania.
2. Wyłączyć monitor LCD i odłączyć przewód zasilający.
3. Spryskać szmatkę środkiem czyszczącym bez zawartości rozpuszczalnika i delikatnie wyczyścić ekran.
   • NIE NALEŻY BEZPOŚREDNIO SPRYŚKIWAĆ LUB ZWILŻAĆ JAKIMKOLWIEK PŁYNEM EKRANU LUB OBUDOWY.
4. NIE STOSOWAĆ ŚRODKÓW CZYSZCZĄCYCH NA BAZIE AMONIAKU LUB ALKOHOLU DO CZYSZCZENIA EKRANU LCD LUB OBUDOWY.

5. Firma Acer nie będzie ponosić żadnej odpowiedzialności za szkody wynikłe z używania środków czyszczących na bazie amoniaku lub alkoholu.

6. Nie umieszczać monitora LCD w pobliżu okna. Wystawienie monitora na działanie deszczu, wilgoci lub światła słonecznego może go poważnie uszkodzić.

7. Nie wywierać nacisku na ekran LCD. Nadmierny nacisk może spowodować trwałe uszkodzenie wyświetlacza.

8. Nie zdejmować pokrywy ani nie dokonywać prób samodzielnej naprawy urządzenia. Wszelkie czynności serwisowe powinny być wykonywane wyłącznie przez upoważnionego do tego serwisanta.

9. Monitor LCD należy przechowywać w pomieszczeniu o temperaturze od -20 °C do 60 °C (od -4 °F do 140 °F). Przechowywanie monitora LCD w temperaturze poza tym zakresem może spowodować trwałe uszkodzenie.

10. Natychmiast odłączyć monitor i wezwać serwisanta, jeśli wystąpią jakiekolwiek z następujących okoliczności:

- Kabel sygnałowy z monitora do komputera jest postrzępiony lub uszkodzony.

- Na monitor LCD rozlał się płyn lub monitor jest wystawiony na działanie deszczu.

- Monitor LCD lub obudowa są uszkodzone.

Montaż monitora na podstawie

1. Wyjąć monitor z opakowania.
2. Żamocować podpórkę do podstawy. (dotyczy wybranych modeli)
3. Obrócić w prawo, aby zablokować. Upewnić się, że podstawa jest zablokowana na podpórze. (dotyczy wybranych modeli)
4. Przytwierdzić podstawę do podpórki, dokręcając śrube za pomocą zintegrowanego wypustu lub odpowiedniej monety. (dotyczy wybranych modeli)

Podłączanie monitora do komputera

1. Wyłączyć monitor i odłączyć przewód zasilający komputera.

2. 2-1 Podłączanie kabla wideo

a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony.
b. Podłączyć kabel VGA do komputera.

2-2 Podłączanie kabla HDMI (tylko model z gniazdem HDMI)

a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony.

b. Podłączyć jeden koniec kabla HDMI do złącza w tylnej części monitora, a następnie podłączyć drugi koniec do portu komputera.

1. Podłączyć kabel audio. (tylko model z wejściem audio) (opcjonalne)
2. Włożyć przewód zasilający monitora do gniazda zasilania z tyłu monitora.
3. Podłączyć przewody zasilające komputera i monitora do znajdującego się w pobliżu gniazdka elektrycznego.

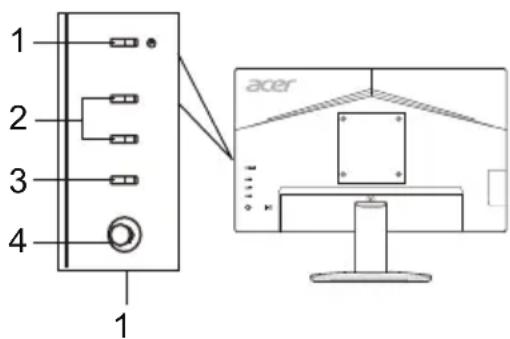

Zewnętrzne elementy sterujące

Nr Nazwa Opis

1	Przycisk/wskaźnik zasilania	Włącza/wyłącza monitor. Niebieski kolor wskazuje stan zasilania. Bursztynowy kolor wskazuje tryb czuwania/oszczędzania energii.
2	Klawisze szybkiego dostępu 1, 2	Aktywują funkcję klawiszy szybkiego dostępu definiowanych przez użytkownika.
3	Przycisk wejścia	Naciskać, by zmieniać źródła sygnału wejściowego.

4 Przycisk Navi/OK

Aktywuje menu OSD, a po jego włączeniu służy jako klawisz wyboru żądanej funkcji. Jego ponowne naciśnięcie umożliwia dokonanie wyboru.

opcjonalne

Regulacje i informacje dotyczące bezpieczeństwa

Informacja o zgodności z przepisami FCC

Niniejszy sprzęt został przetestowany i stwierdzono jego zgodność z normami dotyczącymi urządzeń cyfrowych Klasy B, zgodnie z Częścią 15 przepisów FCC. Ograniczenia te mają zapewnić właściwą ochronę przed szkodliwymi zakłóceniami w pomieszczeniach mieszkalnych. Niniejsze urządzenie wytwarza, wykorzystuje i może emitować energię o częstotliwościach radiowych i jeżeli nie zostało ono zainstalowane oraz nie jest użytkowane zgodnie z instrukcją, może powodować szkodliwe zakłócenia komunikacji radiowej. Jednak nie ma żadnej gwarancji, że zakłócenia te nie wystąpią w konkretnym miejscu. Jeżeli urządzenie powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, które można stwierdzić, wyłączając i włączając urządzenie, zachęca się użytkownika do podjęcia próby usunięcia zakłóceń, korzystając z co najmniej jednego z poniższych sposobów:

• Zmiana położenia anteny odbiorczej.
• Zwiększenie odległości między urządzeniem a odbiornikiem.
• Podłączenie urządzenia do gniazdka elektrycznego znajdującego się w innym obwodzie elektrycznym niż gniazdko, do którego podłączony jest odbiornik.
• Skonsultowanie się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

Deklaracja zgodności CE

Firma Acer Inc. niniejszym oświadcza, że monitor LCD spełnia zasadnicze wymogi i inne stosowne postanowienia dyrektywy kompatybilności elektromagnetycznej 2014/30/UE, dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy RoHS 2011/65/UE i dyrektywy 2009/125/WE w odniesieniu do ustanowienia ram ustalania wymogów dotyczących ekologicznego projektowania produktów związanych z energią.

Uwaga:

W celu uniknięcia uszkodzenia monitora nie należy go podnosić za podstawę.

Uwaga: Przewody ekranowane

W celu zachowania zgodności z przepisami o kompatybilności elektromagnetycznej urządzenie można podłączać do innych urządzeń komputerowych jedynie za pomocą przewodów ekranowanych.

Uwaga: Urządzenia peryferyjne

Do tego urządzenia można podłączać jedynie urządzenia peryferyjne (urządzenia wejścia/wyjścia, terminale, drukarki, itp.) mające certyfikat zgodności z normami dla urządzeń Klasy B. Praca z urządzeniami peryferyjnymi nieposiadającymi odpowiedniego certyfikatu prawdopodobnie spowoduje zakłócenia w odbiorze radiowym i telewizyjnym.

Przestroga

Zmiany lub modyfikacje niezatwierdzone w sposób wyraźny przez producenta mogą spowodować unieważnienie prawa użytkownika, nadanego przez Federalną Komisję Łączności, do korzystania z niniejszego produktu.

Warunki pracy

Niniejsze urządzenie jest zgodne z wymogami zawartymi w Części 15 przepisów FCC. Jego działanie musi spełniać dwa następujące warunki: (1) urządzenie nie może powodować szkodliwych zakłóceń; (2) urządzenie musi być zdolne do przyjmowania dowolnych zakłóceń, w tym zakłóceń mogących negatywnie wpływać na jego działanie.

Uwaga: Użytkownicy z Kanady

Niniejsze urządzenie cyfrowe klasy B spełnia kanadyjską normę ICES-003.

Unieszkodliwianie zużytego sprzętu przez użytkowników w prywatnym gospodarstwie domowym w Unii Europejskiej

Ten symbol na produkcie lub na jego opakowaniu oznacza, że niniejszego produktu nie należy wyrzucać z innymi odpadami gospodarstwa domowego. Obowiązkiem użytkownika jest zutylizowanie zużytego sprzętu przez przekazanie go do wyznaczonego punktu odbioru w celu recyklingu zużytego sprzętu elektrycznego i elektronicznego. Osobny odbiór i recykling zużytego sprzętu podczas utylizacji pomogą zachować zasoby naturalne i zagwarantować ponowne przetworzenie sprzętu w sposób, który chroni zdrowie ludzkie i środowisko naturalne. Aby uzyskać więcej informacji na temat miejsc, w których można pozostawić zużyty sprzęt do recyklingu, należy skontaktować się z lokalnym urzędem miasta, przedsiębiorstwem utylizacji odpadów z gospodarstwa domowego lub sklepem, w którym produkt został zakupiony.

DANE TECHNICZNE

Panel LCD	Układ napędowy	Kolorowy wyświetlacz LCD TFT
	Rozmiar 21,5"W (55 cm)
	Rozstaw piksell 0,248 mm (w poziomie) × 0,248 mm (w pionie)
	Jasność 250 cd/m	2 (typowa)
	Kontrasł Maks. 100000000:1 (ACM)
	Kąt widzenia 178° (w poziomie) 178° (w pionie) (CR=10)
	Czas reakcji 1 ms (VRB)
	Typ panelu In-plane switching (IPS) VA
	Wideo Interfejs analogowy R, G, B
	Częstotliwość pozioma	30 - 85 kHz
	Częstotliwość pionowa	56 - 76 Hz
Wyświetlane kolory		16,7 miliona
Zegar punktowy		HDMI: 174,5 MHzVGA: 148,5 MHz
Maksymalna rozdzielczość		HDMI: 1920 x 1080 przy częstotliwości 75 HzVGA: 1920 x 1080 przy częstotliwości 60 Hz
Plug & Play VESA DDCCI/DDC2B
Klasa efektywności energetycznej A+
* Roczny pobór energii		22 (kWh) (dotyczy modelu z wejściem HDMI)
Pobór mocy (przy 200 nitach)	Tryb włączenia 14 W (typowy)
	Tryb uspienia	0,27 W (typowy)
	Tryb wyłączenia	0,24 W (typowy)
Złącze wejściowe		D-SubHDMI (tylko model z wejściem HDMI)
Wejściowy sygnał wideo		Analogowe: 0,7 Vp-p (standardowo), 75 OHM, dodatnieHDMI (tylko model z wejściem HDMI) (opcjonalne)
Głośniki		2 W x 2 (tylko model z wejściem audio) (opcjonalne)
Maksymalny rozmiar ekranu		W poziomie: 476,064 mmW pionie: 267,786 mm
Źródło zasilania		100–240 V, 50/60 Hz
Kwestie środowiskowe		Temperatura pracy: Od 0° do 40°CTemperatura przechowywania: Od -20° do 60°CWilgotność otoczenia podczas pracy: Od 20% do 80%
Wymiary		489,7 (szer.) × 385,21 (wys.) × 164 (głęb.) mm
Waga:		3,13 kg (netto)
Specyfikacje mechanizmów		Pochylenie: Od -5° do +15°Obrót: NieRegulacja wysokości: NieObrót w pionie: NieZdejmowalna podpórka: Tak
Zewnętrzne elementy sterujące	Przełącznik/przyciski	Przycisk zasilaniaKlawisz szybkiego dostępu 1Klawisz szybkiego dostępu 2	WejścieMenu/Navi/OK
	Funkcje	JasnośćKontrastNieb. światłoWzmocn. czerniACMSuper ostrośćUstaw. poz. (tylko model z wejściem analogowym)Ustaw. pion. (tylko model z wejściem analogowym)Zegar (tylko model z wejściem analogowym)Ostrość (tylko model z wejściem analogowym)Auto konfiguracja (tylko model z wejściem analogowym)GammaTemp. koloruTrybyTryb sRGBTryb odc. szar.6-osiowa barwaNasyc. 6-osłowGłośność	WyciszenieOver DriveFreeSyncCzęst. odśwież.VRBJęzykWyłączenie OSDPrzezroczystośćBlokada OSDWejścieAutom. źródłoPrzypis. przyc. skrótuTryb szerokiDDC/ICPoz. czarn. HDMITryb szyb. uruchWyświetlanie informacjiResetuj wszyst. ustaw.Zakończ
Wszystkie dane techniczne mogą ulec zmianie bez powiadomienia.

Instrukcje i inne dokumenty dotyczące produktu firmy Acer można znaleźć w oficjalnej witrynie pomocy technicznej firmy Acer.
* Roczny pobór energii jest obliczany na podstawie typowego poboru energii przez 4 godziny dziennie, 365 dni w roku.
