KA222QA - หน้าจอ ACER - คู่มือผู้ใช้ฟรี

ขนาดหน้าจอ	21.5 นิ้ว (55 ซม.)
ประเภทแผง	IPS
ความละเอียดสูงสุด	1920 x 1080 (Full HD)
อัตราการรีเฟรช	HDMI: 75 Hz, VGA: 60 Hz
ความสว่าง	250 cd/m² (ทั่วไป)
ความคมชัด	100,000,000:1 สูงสุด (ACM)
เวลาตอบสนอง	1 ms (VRB)
มุมมอง	178° แนวนอน, 78° แนวตั้ง (CR=10)
สีที่แสดง	16.7 ล้านสี
ขั้วต่อสัญญาณเข้า	D-Sub (VGA), HDMI
ลำโพงในตัว	2 x 2 W (อุปกรณ์เสริม)
การใช้ไฟฟ้า (เปิดเครื่อง)	14 W (ทั่วไป)
การใช้ไฟฟ้า (สแตนด์บาย)	0.27 W (ทั่วไป)
การใช้ไฟฟ้า (ปิดเครื่อง)	0.24 W (ทั่วไป)
ระดับประสิทธิภาพพลังงาน	A+
แหล่งจ่ายไฟ	100-240 V, 50/60 Hz
ขนาด (กว้าง x สูง x ลึก)	489.7 x 385.21 x 164 mm
น้ำหนักสุทธิ	3.13 กก.
การเอียง	-5° ถึง +15°
ขาตั้งถอดได้	ใช่
อุณหภูมิการทำงาน	0 ถึง 40 °C
อุณหภูมิการจัดเก็บ	-20 ถึง 60 °C

คำถามที่พบบ่อย - KA222QA ACER

วิธีทำความสะอาดหน้าจอของจอภาพ Acer KA222QA ของฉัน?

ปิดจอภาพและถอดสายไฟออก ใช้ผ้านุ่มไม่เป็นขุยชุบน้ำหมาดๆ เล็กน้อยด้วยน้ำยาทำความสะอาดที่ไม่มีตัวทำละลาย ห้ามฉีดของเหลวลงบนหน้าจอหรือตัวเครื่องโดยตรง หลีกเลี่ยงผลิตภัณฑ์ที่มีแอมโมเนียหรือแอลกอฮอล์

จอภาพนี้รองรับความละเอียดใดบ้าง?

ความละเอียดสูงสุดคือ 1920 x 1080 (Full HD) ผ่าน HDMI สามารถทำได้ 75 Hz และผ่าน VGA ทำได้ 60 Hz จอภาพรองรับสัญญาณแอนะล็อก RGB

วิธีปรับตั้งค่าภาพ (ความสว่าง ความคมชัด ฯลฯ)

ใช้ปุ่มด้านหน้าของจอภาพ กดปุ่มเมนู/นำทางเพื่อเปิด OSD ใช้ลูกศรนำทางเพื่อเข้าถึงการตั้งค่าเช่น ความสว่าง ความคมชัด อุณหภูมิสี ฯลฯ

ฉันสามารถใช้ขาแขวนผนังหรือแขนปรับได้หรือไม่?

ได้ ขาตั้งสามารถถอดออกได้ ถอดฐานโดยคลายเกลียว จอภาพรองรับการยึดแบบ VESA แต่ไม่ได้ระบุมาตรฐานที่แน่นอน โปรดดูคู่มือสำหรับรายละเอียดเพิ่มเติม

วิธีเปลี่ยนแหล่งสัญญาณเข้า (VGA/HDMI)

กดปุ่ม Input (ปุ่ม 3) เพื่อสลับระหว่างแหล่งสัญญาณ คุณยังสามารถตั้งค่าการตรวจจับอัตโนมัติในเมนู OSD (ตัวเลือก Auto Source)

จะทำอย่างไรถ้าหน้าจอดำหรือแสดง 'No Signal'

ตรวจสอบว่าสายวิดีโอเชื่อมต่อกับจอภาพและคอมพิวเตอร์อย่างถูกต้อง ตรวจสอบให้แน่ใจว่าคอมพิวเตอร์เปิดอยู่และแหล่งสัญญาณที่เลือกตรงกับสายที่ใช้ ลองรีสตาร์ทจอภาพ

จอภาพมีเสียงหึ่งหรือเสียงแคร็ก เป็นเรื่องปกติหรือไม่?

เสียงหึ่งเบาๆ อาจเป็นเรื่องปกติ แต่ถ้าดังมาก ให้ถอดปลั๊กทันทีและติดต่อช่างเทคนิค อย่าพยายามซ่อมแซมด้วยตัวเอง

วิธีเปิดโหมดประหยัดพลังงาน

จอภาพจะเข้าสู่โหมดสแตนด์บายโดยอัตโนมัติ (ไฟสีส้ม) เมื่อไม่พบสัญญาณ คุณยังสามารถตั้งค่าหน่วงเวลาสแตนด์บายในเมนู OSD (การตั้งค่า OSD Delay) โหมดสแตนด์บายกินไฟประมาณ 0.27 W

ฉันจะดาวน์โหลดคู่มือการใช้งานฉบับสมบูรณ์ได้ที่ไหน?

คุณสามารถดาวน์โหลดคู่มือในรูปแบบ PDF ได้จากเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer หรือผ่านเว็บไซต์อย่าง notice-facile.com คู่มือมีให้เลือกหลายภาษา

จะทำอย่างไรหากมีพิกเซลเสียหรือข้อบกพร่องในการแสดงผล

ตรวจสอบการรับประกันของ Acer หากข้อบกพร่องครอบคลุม ให้ติดต่อฝ่ายบริการหลังการขาย หลีกเลี่ยงการกดหน้าจอเพื่อพยายามซ่อมแซม

คู่มือผู้ใช้ KA222QA ACER

คู่มีอาการตั้งค่ามอนิเตอร์ LCD ของ Acer ฉบับย่อ (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดมอนิเตอร์ LCD: ให้แน่ใจว่ามอนิเตอร์ของคุณได้รับการจัดระดับทางไฟฟ้าให้ใช้งานได้กับกำลังไฟแบบ AC ที่ใช้ในพื้นที่ของคุณ

2. ปิดมอนิเตอร์ LCD และถอดสายไฟออก

3. มีดสเปรย์น้ํายาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้าและทำความสะอาดมอนิเตอร์เบาฯ
4. ห้ามฉีดสเปรย์หรือเหตุของเหลวใดๆ ลงบนหน้าจอหรือฝาปิดโดยตรง
5. ห้ามใช้น้ายาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์ทำความสะอาดหน้าจอแสดงผล LCD หรือ pairwise

6. Acer จะไม่รับผิดชอบหากเกิดความเสียหายจากการใช้น้ํายาท่าความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์

7. อย่างมอนิเตอร์ LCD ไว้ใกล้กับหน้าต่าง ฝน ความชื่น หรือแสงแตดอาจทำให้มอนิเตอร์เกิดความเสียหายร้ายแรงได้

8. อย่าใช้แรงกดกับหน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเกิดความเสียหายโดยถาวรได้
9. อย่าถอดฬาครอบหรือพยายามซ่อมแซมยูนิตนี้ด้วยตัวคุณเอง ควรให้ช่างเทคนิคที่ได้รับอนุญาตทำการซ่อมแซมในทุกกรณี
10. เก็บมอนิเตอร์ LCD ไว้ในห้องที่มีอุณหภูมิที่ -20° ถึง 60° C (-4° ถึง 140° F) การจัดเก็บมอนิเตอร์ LCD
    ภายนอกช่วงตั้งกล่าวอาจทำให้เกิดความเสียหายโดยถาวรได้

11. ควรถอดปล้มอนิเตอร์ออกทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาตหากมีกรณีใดฯ ต่อไปนี้เกิดขึ้น:

12. สายสัญญาณจากมอนิเตอร์ไปยังพีซีหลุดลุ่ยหรือได้รับความเสียหาย

13. ของเหลวหกลงบนมอนิเตอร์ LCD หรือมอนิเตอร์ถูกน้ำฝน
14. มอนิเตอร์ LCD หรือฝาปิดได้รับความเสียหาย

ติดตั้งมอนิเตอร์เข้ากับฐานวาง

1. เอมอนิเตอร์ออกจากบรรจุภัณฑ์
2. ติดขาดังเข้ากับฐานวาง (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฟีกางจนลงลือด ตรวจสอบให้แน่ใจว่าฐานวางลงลือคกับชาตั้ง (สำหรับบางรุ่น)
4. ยิดฐานวางเข้ากับชาตั้งด้วยการหมุนสกรูโดยใช้สลักที่มีให้หรือใช้เหรียญที่มีขนาดพอเหมาะสม (สำหรับบางรุ่น)

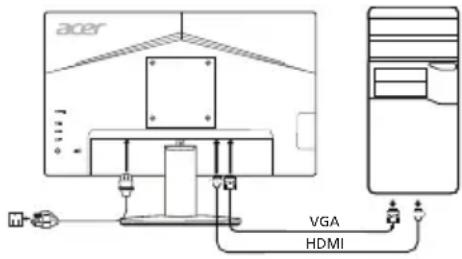

การเชื่อมต่อมอนิเตอร์กับคอมพิวเตอร์

1. ปิดมอนิเตอร์ของคุณและถอดสายไฟของคอมพิวเตอร์
2. 2-1 เซื่อมต่อสายวิตีโอ

a. ตรวจสอบให้แน่ใจว่าหังมอนิเตอร์และคอมพิวเตอร์ปีดอยู่
b. เซื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 เซื้อมต่อสาย HDMI (เฉพาะรุนอินพุต HDMI)

a. ตรวจสอบให้นใจว่าหั้งมอนิเตอร์และคอมพิวเตอร์ปีดอยู่
b. ต่อปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังของ มอนิเตอร์และต่ออีกด้านหนึ่งเข้ากับฟอร์ดของคอมพิวเตอร์

1. เซื่อมต่อสายสัญญาณเสียง (เฉพาะรุ่นอินพุตสัญญาณเสียง) (ไม่บังคับ)
2. เลียบสายมอนิเตอร์เข้ากับพอร์ดจ่ายไฟที่อยู่ด้านหลังของมอนิเตอร์
3. เสียบปลักสายไฟของคอมพิวเตอร์และมอนิตอร์เข้ากับเต้าเสียบปลักไฟ ที่อยู่ในบริเวณใกล้เคียง

การควบคุมภายนอก

หมายเลข	รายการ	คําอธิบาย
1	ปุ่มเปิด-ปิดเครื่อง/ไฟแสดงสถานะ	เปิด/ปิดมอบิเตอร์ สีนําเงินหมายถึงเปิดอยู่ สิเหลืองหมายถึงสัตนด์บาย/โหมดประหยัดพลังงาน
2 ปุ่มลัด 1, 2		กดเพื่อเปิดใช้งานฟังก์ชันปุ่มลัดที่กำหนดโดยผู้ใช้
3	ปุ่มอินพุต	กดเพื่อสลับระหว่างแหล่งอินพุต

4

ปุ่มนําทาง/ตกลง

กดเพื่อเปิดใช้งานเมนย OSD แล้วใช้เป็นปุ่มนําทางเพื่อเน้นฟังก์ชันที่ต้องการ กตอีกครั้งเพื่อป้อนการเลือก

ไมบังคับ

ข้อบังคับและประกาศความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ได้รับการทดสอบและเป็นไปตามชัดจํากัดสำหรับอุปกรณ์ติดจดอล Class B ตาม Part 15 ของกฎหมาย FCC ข้อจํากัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมจากสัญญาณระบบนี้ที่เป็นอันตรายในการติดตั้ง ภายในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแต่คลื่นความถี่วิทยุและหากไม่ติดตั้งและใช้งานตามคําแนะนําอาจทําให้เกิดสัญญาณระบบนี้ที่เป็นอันตรายต่อการสื้อสารด้วยคลื่นวิทยุอย่างไรก็ตาม ไม่มีการรับประกันว่าสัญญาณระบบจะไม่เกิดขึ้นในการติดตั้งแบบใดแบบหนึ่ง หากอุปกรณ์นี้ทําให้เกิดสัญญาณระบบนี้ที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรศัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ก็ควรพยยาามแก้ไขปัญหาการบวกวนโดยตําเนินการตามมาตรการต่อไปน้อย่างน้อยหนึ่งข้อ:

• ปรับทิศทางหรือเปลี่ยนที่ตั้งเส่าอากาศรับสัญญาณ
- เพิมระยะห่างระหว่างอุปกรณ์และตัวรับสัญญาณ
- เซื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรไฟฟ้าอื่นนอกจากตัวรับสัญญาณที่เชื่อมต่อไว้
- ปรึกษากับตัวแทนจำหน่ายหรือช่างเทคนิคผู้เชี่ยวชาญด้านวิทยุ/โทรศัศน์เพื่อขอความช่วยเหลือ

คำแลงเกี่ยวกับความสอดคล้องของ CE

Acer Inc., ขอประกาศในที่นี้ val่ามอนิเตอร์ LCD นั้นปฏิบัติตามข้อกําหนดสําคัญและบทบัญญัติอื่นๆ ที่เกี่ยวข้องของ EMC Directive 2014/30/EU, Low Voltage Directive 2014/35/EU และ RoHS Directive 2011/65/EU และ Directive 2009/125/EC โดยดําเน็งถึงการกําหนดกรอบสําหรับการตั้งข้อกําหนดการออกแบบเพื่อสิงแวดล้อมสําหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

ข้อสังเกต:

เพื่อป้องกันความเสียหายที่อาจเกิดกับมอนิเตอร์ ห้ายกมอนิเตอร์โดยจับที่ฐาน

ข้อสังเกต: สายหุ้มฉนวน

การเชื่อมต่อไปยังอุปกรณ์คอมพิวเตอร์อื่นๆ ทั้งหมดต้องทำโดยใช้สายหุ้มฉนวนเพื่อรักษาการปฏิบัติตามกฎระเบียบของ EMC

ข้อสังเกต: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อฟ่วง (อุปกรณ์อินพต/เอาต์พต เทอร์มินัล เครื่องพิมพ์ ฯลาฯ) ที่ได้รับการรับรองว่าปฏิบัติตามข้อジャกัด Class B เท่านั้น ที่สามารถเชื่อมต่อเข้ากับอุปกรณ์นี้ การใช้งานกับอุปกรณ์ต่อฟ่วงไม่ได้รับการรับรองอาจจะสงผลให้เกิดการบรบวนการรับสัญญาณวิทยุและโทรศัตน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือแก้ไขที่ไม่ได้รับการอนุมัติโดยชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช่ซึ่งได้รับจาก Federal Communications Commission ในการใช้งาน ผลิตภัณฑ์นี้เป็นโมมะได้

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตาม Part 15 ของกฏ FCC การใช้งานต้องอยู่ภายในได้เจーンไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้อาจไม่ก่อให้เกิดสัญญาณ berบวนที่เป็นอันตรายและ (2) อุปกรณ์นี้ต้องยอมรับสัญญาณ berบวนหั้งหมดที่ได้รับ รวมถึงสัญญาณ berบวนที่อาจก่อให้เกิดการทํางานที่ไม่พึงประสงค์

ข้อสังเกต: ผู้ใช้ของประเทศแคนาตา

อุปกรณ์ดิจิตอล Class B นี้เป็นไปตาม Canadian ICES-003

การกำจัดขยะจากอุปกรณ์โดยผู้ใช้ในแบบส่วนตัวในครัวเรือนภายในสหภาพยุโรป

สัญลักษณ์นี้ที่อยู่บนผลิตภัณฑ์นี้หรือบนบรรจุภัณฑ์เป็นการระบุว่าผลิตภัณฑ์นี้จะต้องไม่ลูกกําจัดรวมกับขยะในครัวเรือนอื่นๆ ของคุณ โดยจะเป็นความรับผิดชอบของคุณในการกําจัดขยะจากอุปกรณ์โดยทั้งมอบให้จุดเก็บรวบรวมที่กําหนดไว่สำหรับการรีไซเคิลขยะจากอุปกรณ์อิเล็กทรอนิกส์และเครื่องใช้ไฟฟ้าโดยเฉพาะ การเก็บแยกและรีไซเคิลขยะจากอุปกรณ์ในเวลาที่จะคําจัดจะช่วย อนรักษ์ทรัพยากรธรรมชาติและทําให้แน่ใจได้ว่าจะได้รับการใช้เดิลด้วยวิธีที่ช่วยปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกียวกับสถานที่ที่คุณสามารถส่งมอบขยะจากอุปกรณ์ของคุณสำหรับการรีไซเดิล โปรดติดต่อสำนักงานเขต (ที่ว่าการอําเภอ) ในทองถิ่นของคุณ เทศบาลกําจัดขยะในครัวเรือน หรือร้านดําที่คุณเชื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

จํา LCD	ระบบขับเคลื่อน		TFT Color LCD
	ขนาด 21.5"W (55 ชม.)
	ระยะห่างระหว่างพิกเชล		0.248 มม. (แนวนอน) x 0.248 มม. (แนวตั้ง)
	ความสว่าง 250 cd/m		2 (หัวไป)
	ความเปรียบต่าง		สูงสุด 100000000:1 (ACM)
	มุมที่รับชมได้		178° (แนวนอน) 178° (แนวตั้ง) (CR=10)
	เวลาตอบสนอง 1 ms (VRB)
	ชนิดของจํา In-Plane Switching			VA
	วัตถือ		อะนาล็อกอินเตอร์发热 R, G, B
	H-Frequency		30 - 85 kHz
	V-Frequency 56 - 76 Hz
สีของจํา			16.7 ล้านสี
Dot Clock			HDMI: 174.5 MHz VGA: 148.5 MHz
ความละเอียดสูงสด			HDMI: 1920 x 1080 @ 75 Hz VGA: 1920 x 1080 @ 60 Hz
Plug & Play VESA DDCCI/DDC2B
ระดับการประหยัดพลังงาน			A+
*การใช้พลังงานต่อปี			22 (kWh) (สําหรับรุนอินพุต HDMI)
การใช้พลังงาน (ที่ 200 nits)	โหมดเปิด		14W (หัวไป)
	โหมดสลิป		0.27W (หัวไป)
	โหมดปิด 0.24W (หัวไป)
ชั่วต่ออินพุต			D-Sub สัญญาณ HDMI (เฉพาะรุนอินพุต HDMI)
สัญญาณวัตถีโออินพุต			อะนาล็อก: 0.7 Vp-p (มาตรฐาน), 75 OHM, บวก สัญญาณ HDMI (เฉพาะรุนอินพุต HDMI) (ไม่มังคับ)
ลําโพง			2W x 2 (เฉพาะรุนอินพุตสัญญาณเสียง) (ไม่มังคับ)
ขนาดหน้าจอสูงสุด			แนวทาง: 476.064 มม. แนวตั้ง: 267.786 มม.
แหลงจ่ายพลังงาน			100-240V, 50/60 Hz
ข้อควรค่านิงด้านสิ่งแวดล้อม			ออมหภูมิในการทํางาน: 0° ถึง 40°C ฉอมหภูมิในการจัดเก็บ: -20° ถึง 60°C ความชิ้นในการทํางาน: 20% ถึง 80%
ขนาด			489.7 (กว้าง) x 385.21 (สูง) x 164 (ลึก) มม.
นําหนัก (N. W.)			3.13 กก. (สุทธิ)
ข้อมูลจําเพาะของกลไก			ก้มแยม: -5° ถึง +15° การหมุน: ไม่มี การปรับความสูง: ไม่มี การปรับตั้ง/นอน: ไม่มี ชาตั้งแบบคอออกได้: มี
การควบคุมภายนอก	สวิตช์/ปุ่ม		ปุ่มเปิด/ปิดเครือง ปุ่มลัด 1 ปุ่มลัด 2	เมญ/ป้อน เมญ/นําทาง/ดกลง
	ฟังกัชนการทํางาน		ความสว่าง ความเปรียบต่างไฟสินาเงิน การเพิ่มลิดา ACM ความคนชัดพิเศษ คําแหน่งแนวทาง (เฉพาะรุนอินพุตแบบอะนาล็อก) คําแหน่งแนวทาง (เฉพาะรุนอินพุตแบบอะนาล็อก) นาฟิกา (เฉพาะรุนอินพุตแบบอะนาล็อก) ไฟกัส (เฉพาะรุนอินพุตแบบอะนาล็อก) การปรับตั้งค่าอัตโนมัติ (เฉพาะรุนอินพุตแบบอะนาล็อก) แกมฟ้า ออมหภูมิสี โหมด โหมด sRGB โหมดเกรย์สเกล สิ้น 6 แกน ความอิ่มตัว 6 แกน ระดับเสียง	ปิดเสียง โอเวอร์ไตรฟี FreeSync อัตราเริเพชร VRB ภาษา การหมดระยะเวลา OSD ความโปร่งใสล้อ OSD สัญญาณเข้า คันหาแหล่งสัญญาณเอ็ดโนมัติ การกําหนดฮอดคิย์ โหมดจอกว้าง DDC/CI ระดับลิดาสําหรับ HDMI โหมดเริ่มใช้งานอย่างรวดเร็ว ข้อมูลหน้าจอ วิเช็ดการตั้งค่าหังหมด ออก
ข้อมูลจําเพาะหังหมดอาจมีการเปลี่ยนแปลงโดยไม่จําเป็นต้องแจ้งให้ทราบ

ดันหาเอกสารอื่นๆ และคู่มือสำหรับผลิตภัณฑ์ Acer ของคุณบนเว็บไซต์การสนับสนุนอย่างเป็นทางการของ Acer

*การใช้พลังงานต่อปีจะค่านวลโดยใช้ตามแบบอย่างการใช้พลังงาน 4 ชั่วโมงต่อวัน 365 วันต่อปี
