KA222QA - Екран ACER - Безкоштовний посібник користувача

Розмір екрану	21,5 дюйма (55 см)
Тип панелі	IPS
Максимальна роздільна здатність	1920 x 1080 (Full HD)
Частота оновлення	HDMI: 75 Гц, VGA: 60 Гц
Яскравість	250 кд/м² (типове)
Контрастність	100 000 000:1 макс (ACM)
Час відгуку	1 мс (VRB)
Кут огляду	178° горизонтальний, 78° вертикальний (CR=10)
Відображувані кольори	16,7 мільйонів
Вхідні роз'єми	D-Sub (VGA), HDMI
Вбудовані динаміки	2 x 2 Вт (опціональні)
Споживання електроенергії (робота)	14 Вт (типове)
Споживання електроенергії (очікування)	0,27 Вт (типове)
Споживання електроенергії (вимкнено)	0,24 Вт (типове)
Клас енергоефективності	A+
Живлення	100-240 В, 50/60 Гц
Розміри (Ш x В x Г)	489,7 x 385,21 x 164 мм
Вага нетто	3,13 кг
Нахил	від -5° до +15°
Знімна підставка	Так
Робоча температура	від 0 до 40 °C
Температура зберігання	від -20 до 60 °C

Часті запитання - KA222QA ACER

Як чистити екран мого монітора Acer KA222QA?

Вимкніть монітор і від'єднайте шнур живлення. Використовуйте м'яку безворсову тканину, злегка зволожену розчином для чищення без розчинника. Ніколи не розпилюйте рідину безпосередньо на екран або корпус. Уникайте засобів на основі аміаку або спирту.

Які роздільні здатності підтримує цей монітор?

Максимальна роздільна здатність становить 1920 x 1080 (Full HD). Через HDMI можна досягти 75 Гц, а через VGA - 60 Гц. Монітор підтримує аналогові сигнали RGB.

Як налаштувати параметри зображення (яскравість, контраст тощо)?

Використовуйте кнопки на передній панелі монітора. Натисніть кнопку Меню/Навігація, щоб відкрити OSD. Переміщайтеся за допомогою стрілок, щоб отримати доступ до налаштувань, таких як яскравість, контраст, колірна температура тощо.

Чи можна використовувати настінне кріплення або шарнірну руку?

Так, підставка знімна. Зніміть основу, відкрутивши гвинт. Монітор сумісний з кріпленням VESA, але точний стандарт не вказано. Зверніться до інструкції для отримання додаткових деталей.

Як змінити джерело вхідного сигналу (VGA/HDMI)?

Натисніть кнопку Вхід (кнопка 3), щоб перемикатися між джерелами. Ви також можете налаштувати автоматичне виявлення в меню OSD (опція Автоматичне джерело).

Що робити, якщо екран залишається чорним або показує 'Немає сигналу'?

Перевірте, чи правильно підключено відеокабель до монітора та комп'ютера. Переконайтеся, що комп'ютер увімкнено, а вибране джерело вхідного сигналу відповідає кабелю. Спробуйте перезавантажити монітор.

Монітор видає гул або шипіння. Це нормально?

Легкий гул може бути нормальним, але якщо він сильний, негайно від'єднайте пристрій і зверніться до техніка. Не намагайтеся ремонтувати самостійно.

Як увімкнути режим енергозбереження?

Монітор автоматично переходить у режим очікування (помаранчевий індикатор), коли не виявлено сигналу. Ви також можете налаштувати затримку очікування в меню OSD (параметр Затримка OSD). У режимі очікування споживається приблизно 0,27 Вт.

Де можна завантажити повний посібник користувача?

Ви можете завантажити інструкцію у форматі PDF на офіційному сайті підтримки Acer або на сайтах, як-от notice-facile.com. Інструкція доступна кількома мовами.

Що робити у разі битого пікселя або дефекту відображення?

Зверніться до гарантії Acer. Якщо дефект покривається гарантією, зв'яжіться з сервісним центром. Не натискайте на екран, намагаючись його відремонтувати.

ПОСІБНИК КОРИСТУВАЧА KA222QA ACER

Короткий посібник з використання РК-монітора Acer

Важливі заходи безпеки

Уважно прочитайте подані далі інструкції.

1. Чищення екрана РК-монітора: перевірте, чи монітор призначено для роботи в мережі змінного струму, що у вашій місцевості.

• Вимкніть РК-монітор та від'єднайте кабель живлення.
- Розпиліть нерозчинний засіб для чищення на ганчірку й акуратно почистіть екран.
• НІКОЛИ НЕ РОЗПИЛЮЙТЕ ТА НЕ ПРОЛИВАЙТЕ РІДИНУ БЕЗПОСЕРЕДНЬО НА ЕКРАН АБО КОРПУС.
• ДЛЯ КОРПУСУ АБО РК-ДИСПЛЕЯ НЕ ВИКОРИСТОВУЙТЕ ОЧИСНИКИ НА ОСНОВІ АМІАКУ АБО СПИРТУ.
- Асег не несе відповідальності за пошкодження через застосування очисників, що містять аміак або спирт.

1. Не ставте РК-монітор біля вікна. Дощ, волога або сонячні промені можуть сильно пошкодити його.
2. Не тисніть на РК-екран. Надмірний тиск може пошкодити дисплей.
3. Не знімайте кришку та не обслуговуйте цей пристрій самостійно. Будь-яке обслуговування має виконувати уповноважений спеціаліст.
4. Зберігайте РК-монітор у кімнаті за температури від -20° до 60° С. Зберігання РК-монітора за іншої температури, ніж ця, може спричинити його пошкодження.

5. Негайно від'єднайте монітор від електромережі та викличте уповноваженого спеціаліста за описаних нижче обставин.

6. Кабель передачі сигналів від монітора до комп'ютера зносився або пошкоджений.

7. На РК-монітор розлилася рідина або потрапив дощ.
8. РК-монітор або корпус пошкоджено.

Під'єднання монітора до основи

1. Вийміть монітор з упаковки.
2. Під'єднайте підставку до основи (для деяких моделей).
3. Поверніть за годинниковою стрілкою, щоб зафіксувати. Основу має бути зафіксовано на підставці (для деяких моделей).
4. Прикріпіть основу до підставки, повертаючи гвинт за допомогою спеціального інструмента або монети (для деяких моделей).

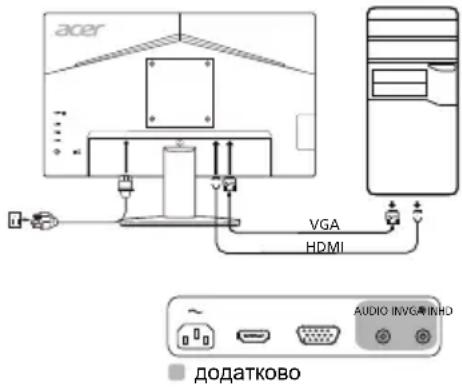

Під'єднання монітора до комп'ютера

1. Вимкніть монітор та вийміть кабель живлення комп'ютера.
2. 2-1 Під'єднання відеокабелю

а. Перевірте, чи монітор та комп'ютер ВИМКНЕНО.

b. Під'єднайте відеокабель VGA до комп'ютера.

2-2 Під'єднайте кабель HDMI (лише модель із входом HDMI)

а. Перевірте, чи монітор та комп'ютер ВИМКНЕНО.
b. Під'єднайте один кінець кабелю HDMI до задньої панелі монітора, а інший кінець – до роз'єму на комп'ютері.

1. Під'єднайте аудіокабель (лише модель з аудіовходом) (додатково).

2. Вставте кабель живлення монітора в роз'єм для кабелю живлення на задній панелі монітора.

3. Вставте кабелі живлення комп'ютера та монітора в найближчу розетку.

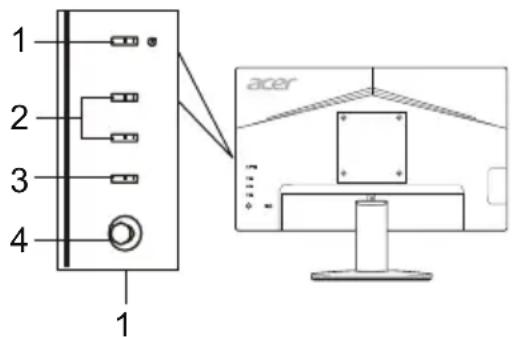

Зовнішні елементи керування

Номер	Елемент	Опис
1	Кнопка/індикаторживлення	Увімкнення/вимкнення монітора.Синій колір вказує на ввімкненеживлення. Жовтий колір вказує нарежим очікування/заощадженняелектроенергії.
2	Гарячі клавіші 1, 2	Натискайте для увімкнення функціїгарячої клавіші, встановленоїкористувачем.
3	Кнопка вхідногосигналу	Натисніть, щоб змінити джереловхідного сигналу.
4	Кнопка навігації/ОК	Натисніть для увімкнення екранногоменю, після цього використовуйте яккнопку навігації для виділенняпотребної функції. Натисніть зновудля введення вибору

Правові норми та заходи безпеки

Повідомлення Федеральної комісії зв'язку

Цей пристрій проїшов перевірку та відповідає обмеженням для цифрових пристроїв класу В, як передбачено частиною 15 Правил Федеральної комісії зв'язку. Ці обмеження призначено для забезпечення належного захисту від шкідливих перешкод у житловому середовищі. Цей пристрій створює, використовує та може випромінювати радіочастотну енергію, а тому, у разі встановлення та використання із порушенням інструкцій, може призводити до виникнення шкідливих перешкод для радіозв'язку Проте немає жодної гарантії, що у певному варіанті встановлення перешкоди не виникатимуть. Якщо цей пристрій створює перешкоди для прийому радіосигналу або телевізійного сигналу, що можна перевірити шляхом вимикання та вмикання пристрою, рекомендується спробувати усунути перешкоди одним із наведених способів.

● Налаштуйте або змініть розташування прийомної антени.
- Збільшіть відстань між пристроєм і приймачем.
- Під'єднайте пристрій та приймач до різних розеток.
- Зверніться за допомогою до дилера або досвідченого телерадіотехніка.

Заява про відповідність ЄС

Цим повідомленням компанія Acer Inc. стверджує, що цей РК-монітор відповідає важливим вимогам та іншим відповідним умовам Директиви щодо електромагнітної сумісності 2014/30/EU, Директиви щодо низької напруги 2014/35/EU, Директиви про обмеження вмісту шкідливих речовин 2011/65/EU та Директиви 2009/125/EC щодо визначення норм для встановлення вимог стосовно екодизайну для виробу, пов'язаного з енергією.

Примітка.

3 метою запобігання пошкодження монітора, не піднімайте монітор за його підставку.

Примітка. Екрановані кабелі

Для відповідності нормативним актам щодо електромагнітної сумісності усі з'єднання з іншими пристроями необхідно виконувати за допомогою екранованих кабелів.

Примітка. Периферійні пристрої

До цього пристрою можна під'єднувати лише периферійні пристрої (пристрої введення/виведення, роз'єми, принтери тощо), сертифіковані для відповідності обмеженням класу В. Робота з несертифікованими периферійними пристроями може перешкоджати прийому радіо- та телесигналів.

Увага!

Зміни чи модифікації, які не є позитивно схвалені виробником, можуть позбавити користувача права користуватися цим виробом, яке надається Федеральною комісією зв'язку.

Умови експлуатації

Цей пристрій відповідає частині 15 Правил Федеральної комісії зв'язку. На функціонування пристрою поширюються такі дві умови: (1) цей пристрій може не призводити до виникнення шкідливих перешкод; (2) цей пристрій повинен приймати будь-які перешкоди, зокрема ті, які можуть спричинити небажану роботу.

Примітка. Користувачі в Канаді

Цей цифровий пристрій класу В відповідає канадському стандарту ICES-003.

Утилізація використаного виробу користувачами у приватному господарстві у країнах ЄС

Цей символ на виробі або його упаковці вказує на те, що цей виріб не можна утилізувати з іншими побутовими відходами. Будучи відповідальним за утилізацію використаного пристрою, ви повинні здавати його у визначений пункт прийому для переробки використаного електричного й електронного обладнання. Розділений збір та переробка зношеного пристрою під час утилізації допоможе зберегти природні ресурси і гарантиє безпечну для здоров'я людини та довкілля переробку. Щоб дізнатися більше про пункти прийому використаного пристрою для переробки, зверніться до місцевої адміністрації, служби з утилізації побутових відходів або магазину, в якому ви придбали пристрій.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

РК-панель	Керуюча система	Кольоровий TFT РК-екран
	Розмір	21,5"W (55 см)
	Крок піксела	0,248 мм (по горизонталі) x 0,248 мм (по вертикалі)
	Яскравість	250 кд/м2 (типова)
	Контрастність	100 000 000:1 макс. (ACM)
	Кут огляду	178° (по горизонталі) 178° (по вертикалі) (CR=10)
	Час відповіді	1 мсек. (VRB)
	Тип панелі	In-Plane Switching ("перемикання в одній площині")	VA
	Відео	Аналоговий інтерфейс R, G, B
	Частота рядків	30 - 85 kHz
	Частота кадрів	56 - 76 Hz
Відображувані кольори		16,7 мільйона
Синхросигнал для відтворення зображень на растровому дисплеї		HDMI: 174,5 MHzVGA: 148,5 MHz
Максимальна роздільна здатність		HDMI: 1920 x 1080 при 75 HzVGA: 1920 x 1080 при 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Клас енергозбереження		A+
"Щорічне споживання енергії		22 (kWh) (для моделі із входом HDMI)
Споживання електроенергії (за 200 ніт)	Режим увімкнення	14 W (типово)
	Режим сну	0,27 W (типово)
	Режим вимкнення	0,24 W (типово)
Вхідний роз'єм		D-SubHDMI (лише модель із входом HDMI)
Вхідний відесигнал		Аналоговий: 0,7 Vp-p (стандарт), 75 OHM, позитивнийHDMI (лише модель із входом HDMI) (додатково)
Динаміки		2 W x 2 (лише модель з аудіовходом) (додатково)
Максимальний розмір екрана		По горизонталі: 476,064 ммПо вертикалі: 267,786 мм
Джерело живлення		100–240 V, 50/60 Hz
Умови навколишнього середовища		Робоча температура: від 0 °C до 40 °CTемпература зберігання: від -20 °C до 60 °CРобоча вологість: 20–80%
Розміри		489,7 (Ш) x 385,21 (В) x 164 (Г) мм
Вага (вага нетто)		3,13 кг (нетто)
Технічні характеристики механізму		Нахил: від -5 до +15°Поворот: ніРегулювання висоти: ніЗавіса: ніЗнімна підставка: наявна
Зовнішні елементи керування	Перемикач/кнопки	Кнопка живлення Гаряча клавіша 1 Гаряча клавіша 2	Вхід Меню/Навігації/ОК
	Функції	ЯскравістьКонтрастністьБлакитне світлоПідсилення чорного АСМСупер чіткістьПоложення по горизонталі (лише модель з аналоговим входом)Положення по вертикалі (лише модель з аналоговим входом)Годинник (лише модель з аналоговим входом)Фокусування (лише модель з аналоговим входом)Автоматичне напаштування (лише модель з аналоговим входом)ГаммаТемпература кольоруРежимиРежим sRGBРежим градації сірого6-осьвий відтінок6-осьова насиченістьГучність	Вимкнути звукПрискоренняFreeSyncЧастота оновленняVRBМоваЧас очікування екранного менюПрозорістьБлокування OSDВхідАвто джерелоПризначення сполучення клавішШирокоекранний режимDDC/CIPівень чорного HDMIРежим швидкого запускуІнформація про дисплейСкинути всі настройкиВийти
Усі технічні характеристики може бути змінено без попередження.

Посібники й інші документи для виробу Асег шукайте на офіційному веб-сайті підтримки Асег.
*Щорічне споживання енергії обчислюється з урахуванням звичайного споживання енергії протягом 4 годин на день, 365 днів на рік.
