INSTRUKCJA OBSŁUGI EG220Q ACER

Podręcznik użytkownika

Wszelkie prawa zastrzeżone.

Podręcznik użytkownika monitora LCD Acer

Wydanie oryginalne: 03/2020

Informacje zawarte w tej publikacji mogą okresowo ulegać zmianom bez obowiązku powiadamiania kogokolwiek o wprowadzeniu takiej poprawki bądź zmiany. Takie zmiany zostaną zamieszczone w nowych wydaniach tego podręcznika lub w dokumentach i publikacjach uzupełniających. Firma nie udziela rękojmi ani gwarancji, wyraźnych lub domniemanych, w odniesieniu do zawartości niniejszego podręcznika, a w szczególności odrzuca roszczenia domniemanych gwarancji dotyczących przydatności handlowej lub przydatności do określonego celu.

W przewidzianym miejscu poniżej należy zapisać oznaczenie modelu, numer seryjny, datę zakupu oraz miejsce zakupu. Numer seryjny oraz oznaczenie modelu znajdują się na etykiecie przymocowanej do komputera. Wszelka korespondencja dotycząca komputera powinna zawierać informacje o numerze seryjnym, oznaczeniu modelu oraz zakupie.

Zabronione jest kopiowanie jakiejkolwiek części niniejszej publikacji, przechowywanie w systemach wyszukiwania informacji lub przekazywanie w jakiejkolwiek formie, zarówno elektronicznej, jak i mechanicznej, kserokopii lub innej formie zapisu bez uprzedniej pisemnej zgody Acer Incorporated.

Podręcznik użytkownika monitora LCD Acer

Oznaczenie modelu: ____

Numer seryjny: ____

Data zakupu: ____

Miejsce zakupu: ____

Acer oraz logo Acer to zastrzeżone znaki towarowe Acer Incorporated. Nazwy lub znaki towarowe produktów innych firm zostały wykorzystane wyłącznie do celów identyfikacji i należą one do odpowiednich firm.

UWAGI DOTYCZĄCE MONITORÓW LCD

Poniższe symptomy są typowe dla monitorów LCD i nie oznaczają awarii.

• Ze względu na cechy światła fluorescencyjnego w początkowej fazie działania monitora obraz może migać. W celu wyeliminowania migania należy wyłączyć przycisk zasilania i włączyć ponownie.
• Jasność obrazu może okazać się niejednolita w zależności od wzoru na pulpicie.
• Ekran LCD posiada 99,99% lub więcej aktywnych pikseli. Mogą pojawiać się skazy o wielkości 0,01% lub mniejsze, takie jak brakujący piksel lub piksel wyświetlany cały czas.
• Ze względu na cechy ekranu LCD po przełączeniu obrazu może pozostać powidok poprzedniego obrazu, jeśli ten sam obraz był wyświetlany przez kilka godzin. W takim przypadku ekran będzie wyglądał poprawnie po przełączeniu obrazu lub wyłączeniu monitora na kilka godzin.

Informacje dotyczące bezpieczeństwa i wygodnego użytkowania

Zasady bezpieczeństwa

Należy uważnie przeczytać podane instrukcje. Należy zachować ten dokument do wykorzystania w przyszłości. Należy stosować się do wszystkich instrukcji oznaczonych na produkcie.

CZYSZCZENIE MONITORA

Przed rozpoczęciem czyszczenia monitora należy zawsze stosować się do podanych poniżej wskazówek.

• Przed rozpoczęciem czyszczenia nalez yawsye odcyz.
• Używając miękkiej szmatki należy wytrzeć ekran oraz przednią i boczne ścianki obudowy.

Podłączanie/rozłączanie urządzenia

Podanych zaleceń należy przestrzegać podczas podłączania i rozłączania zasilania od monitora LCD:

• Przed podłączeniem przewodu zasilającego do gniazda zasilania prądem zmiennym należy się upewnić, że monitor jest podłączony do swojej podstawy.
• Przed podłączeniem jakiegokolwiek kabla lub odłączeniem przewodu zasilającego należy się upewnić, że monitor LCD i komputer są wyłączone.
• Jeśli system ma wiele źródeł zasilania, należy odłączyć od systemu zasilanie, poprzez odłączenie od zasilaczy wszystkich przewodów zasilających.

Dostępność

Należy upewnić się, że gniazdo zasilania do którego podłączany jest przewód zasilający jest łatwo dostępne i położone jak najbliżej operatora. Aby odłączyć zasilanie od urządzenia należy odłączyć przewód zasilający od gniazda zasilania prądem elektrycznym.

Bezpieczne słuchanie

W celu ochrony słuchu należy stosować się do następujących instrukcji.

• Należy stopniowo zwiększać głośność aż do poziomu, na którym słychać wyraźnie i bez zakłóceń.
• Po ustaleniu głośności nie należy już jej zwiększać.
• Należy ograniczać słuchanie głośnej muzyki.
• Należy unikać zwiększania głośności by zagłuszyć hałasy z zewnątrz.
• Jeśli nie słyszy się rozmawiających w pobliżu osób, należy ściszyć muzykę.

Ostrzeżenie

• Nie należy używać tego produktu w pobliżu wody .
• Nie należy umieszczac tego produktu na niestabilnym wózku, podstawie lub stole. Upadek produktu może spowodować jego poważne uszkodzenie.
• Szczeliny i otwory słuzą do wentylacji i mają zapewnić prawidłowe działanie produktu i chronić go przed przegrzaniem. Nie należy ich blokować lub przykrywać. Nigdy nie należy blokować szczelin wentylacyjnych poprzez umieszczanie produktu na łóżku, sofie lub innej podobnej powierzchni. Nigdy nie należy umieszczać tego produktu obok lub nad grzejnikiem lub miernikiem ciepła lub w zabudowie, jeśli nie zostanie zapewniona odpowiednia wentylacja.
• Nigdy nie należy wpychać jakichkolwiek obiektów do tego produktu przez szczeliny obudowy, ponieważ mogą one dotknąć do niebezpiecznych punktów będących pod napięciem lub spowodować zwarcie części, a w rezultacie pożar lub porażenie prądem elektrycznym. Nigdy nie należy dopuszczać do przedostania się do produktu jakichkolwiek płynów.
• Aby uniknąć zniszczenia komponentów wewnętrznych i zabezpieczyć przed wyciekiem baterii, nie należy umieszczać produktu na powierzchni narażonej na drgania.
• Nigdy nie należy używać podczas uprawiania sportu, ćwiczeń lub w innym otoczeniu narażonym na wibracje, które mogą spowodować nieoczekiwane zwarcie lub uszkodzenie urządzeń wewnętrznych.
• Ten adapter jest przeznaczony wyłącznie do tego monitora, nie należy go używać do innych celów.

Zasilanie prądem elektrycznym

• Ten produkt powinien być zasilany prądem elektrycznym o parametrach wskazanych na etykiecie. Przy braku pewności, co do parametrów dostępnego w danej okolicy sieci zasilającej należy sprawdzić te informacje u dostawcy lub w lokalnym zakładzie energetycznym.

• Nie należy kłaść na przewodzie zasilającym żadnych przedmiotów. Nie należy umieszczać tego produktu w miejscu, gdzie może być nadeptywany przez przechodzące osoby.

• Jesli z tym produktem używany jest przedłużacz, należy sprawdzić, czy łączny amperaż urządzeń połączonych do przedłużacza nie przekracza amperażu przedłużacza. Należy również sprawdzić, czy łączny amperaż wszystkich produktów połączonych do gniazda ściennego nie przekraczać wartości znamionowej bezpiecznika.

• Nie należy przeciązać gniazda zasilania, listwy zasilającej lub odbiornika poprzez podłączanie zbyt wielu urządzeń. Całkowite obciążenie systemu nie może przekraczać 80% wartości znamionowej obciążenia obwodu. Jeśli używane są listwy zasilające, obciążenie nie powinno przekraczać 80% wartości znamionowej prądu na wejściu listwy zasilającej.
• Ten przewód zasilający produktu jest wyposażony w trzy-przewodową wtyczkę z uziemieniem. Wtyczka ta pasuje do gniazd zasilania z uziemieniem. Przed podłączeniem wtyczki przewodu zasilającego należy upewnić się, że gniazdo zasilania jest prawidłowo uziemione. Nie należy podłączać wtyczki do nieuziemionego gniazda zasilania. Szczegółowe informacje można uzyskać u elektryka.

Ostrzeżenie! Kołek uziemienia pełni funkcję ochronną. Używanie gniazda zasilania, bez prawidłowego uziemienia, może spowodować porażenie prądem elektrycznym i/lub obrażenia.

Uwaga: Kołek uziemienia zapewnia także dobre zabezpieczenie przed zakłóceniami wytwarzanymi przez pobliskie urządzenia elektryczne, które mogą wpływać na wydajność tego produktu.

- Produkt ten można używać wyłącznie z dostarczonym przewodem zasilającym. Jeśli potrzebna jest wymiana przewodu zasilającego należy sprawdzić, czy nowy przewód spełnia następujące wymagania: typ odłączalny, wymieniony na liście UL, z certyfikatem CSA, typ SPT-2, minimalna wartość znamionowa 7 A125 V, aprobata VDE lub jej ekwiwalent, maksymalna długość 4,6 metra (15 stóp).

Naprawa produktu

Nie należy naprawiać tego produktu samodzielnie, ponieważ otwieranie lub zdejmowanie pokryw może spowodować porażenie poprzez dotknięcie do niebezpiecznych punktów będących pod napięciem. Wszelkie naprawy należy powierzać wyłącznie wykwalifikowanemu personelowi serwisu.

Produkt ten należy odłączyć od ściennego gniazda zasilania i powierzyć jego naprawę wykwalifikowanemu personelowi serwisu, gdy:

• został uszkodzony, przecięty lub zapieczony przewód zasilający
• na produkt został wylany płyn
• produkt został wystawiony na działanie deszczu lub wody
• produkt został upuszczony lub uszkodzona została jego obudowa
• produkt wykazuje wyraźne oznaki zmiany wydajności, co oznacza potrzebę naprawy
• produkt nie działa normalnie, mimo stosowania się do instrukcji działania

Uwaga: Należy regulować tylko te parametry, które są wymienione w instrukcjach działania, ponieważ nieprawidłowa regulacja innych parametrów może spowodować uszkodzenie i często wymaga dużego nakładu pracy wykwalifikowanego technika serwisu, w celu przywrócenia normalnego działania produktu.

Miejsca zagrażające wybuchem

Urządzenie należy wyłączyć w miejscach zagrażających wybuchem i stosować się do wszystkich znaków i instrukcji. Miejsca o atmosferze zagrażajacej wybuchem, to miejsca, gdzie zwykle znajdują się polecenia wyłączenia silnika samochodu. Świece w takich miejscach mogą spowodować wybuch lub pożar, a w rezultacie obrażenia ciała lub nawet śmierć. Urządzenie należy wyłączyć w pobliżu dystrybutorów paliwa na stacjach stacji benzynowych. Należy przestrzegać ograniczeń w używaniu sprzętu radiowego w składach paliwa, magazynach i miejscach dystrybucji; w zakładach chemicznych; lub w miejscach wykonywania piaskowania. Miejsca zagrożone wybuchem są często, choć nie zawsze, wyraźnie oznaczone. Obejmują one pokłady statków, urządzenia do transportu lub składowania chemikaliów, pojazdy napędzane gazem (takim jak propan lub butan) i miejsca, gdzie powietrze zawiera chemikalia lub groźne cząsteczki takie jak plewy, pył lub proszki metalu.

Dodatkowe informacje dotyczące bezpieczeństwa

Urządzenie i jego elementy jego rozbudowy, mogą zawierać małe części. Należy je trzymać poza zasięgiem małych dzieci.

Informacje dotyczące recyklingu urządzeń informatycznych

Firma Acer jest bardzo zaangażowana w ochronę środowiska i postrzega recycling, w formie ratowania środowiska i usuwania zużytego sprzętu, jako jeden z głównych priorytetów firmy w minimalizowaniu obciążenia środowiska.

Firma Acer jest świadoma wpływu prowadzonej działaności na środowisko i próbuje zidentyfikować i zapewnić najlepsze procedury zmniejszania niekorzystnego wpływu na środowisko swoich produktów.

Dalsze informacji, oraz pomoc dotyczącą recyklingu, można uzyskać na stronie sieci web: https://www.acer-group.com/sustainability/en/our-products-environment.html

Dalsze informacje dotyczące funkcji i korzyści z naszych produktów, można uzyskać pod adresem www.acer-group.com.

Instrukcje dotyczące usuwania

Po zużyciu nie należy usuwać tego urządzenia elektronicznego ze śmieciami domowymi. Aby zminimalizować zanieczyszczenie i zapewnić maksymalną ochronę środowiska należy stosować recykling. Dalsze informacje dotyczące przepisów WEEE (Waste from Electrical and Electronics Equipment), można uzyskać pod adresem https://www.acer-group.com/sustainability/en/our-products-environment.html

Oświadczenie dotyczące pikseli LCD

Wyświetlacz LCD został wyprodukowany przy pomocy wysoko precyzyjnej technologii. Niemniej jednak czasami niektóre piksele mogą się przepalić, lub wyglądać jak czarne lub czerwone kropki. Nie ma to wypływu na zapisane obrazy i nie świadczy o awarii.

Ten produkt został dostarczony z włączonym zarządzanirm zasilania:

• Po 5 minutach braku aktywności uaktywniany jest tryb uśpienia wyświetlacza.
• Aby przywrócić pracę monitora z trybu wyłączonej aktywności, poruszaj myszą lub naciśnij dowolny klawisz na klawiaturze.

Wskazówki i informacje dotyczące wygodnego użytkowania

Wydłużone użytkowanie może powodować zmęczenie oczu i bóle głowy. Długie godziny pracy przed komputerem, narażają także użytkowników na obrażenia fizyczne. Długie okresy pracy, nieprawidłowa postawa, niewłaściwe nawyki pracy, stres, nieodpowiednie warunki pracy, zdrowie osobiste i inne czynniki, znacząco zwiększają niebezpieczeństwo obrażeń fizycznych.

Niewłaściwe używanie komputera może spowodować zespół kanału nadgarstka, zapalenie pochewki ścięgna, lub inne schorzenia mięśniowo-szkieletowe. Następujące objawy mogą pojawić się w rękach, nadgarstkach, ramionach, barkach, szyi czy plecach:

• Drętwienie, mrowienie lub pieczenie
• Bóle, czy wrażliwość
  • Ból, opuchlizna, rwanie
• Sztywność czy napięcie
• Zimno lub słabość

Po wystąpieniu wymienionych objawów lub przy powtarzającym się lub utrzymującym dyskomforcie i/lub bólu powiązanym z używaniem komputera należy jak najszybciej skonsultować się z lekarzem i poinformować wydział zdrowia i bezpieczeństwa firmy.

Następujące części zawierają wskazówki dotyczące wygodnego używania komputera.

Porady jak udogodnić prace przy komputerze.

Należy znaleźć optymalne dla siebie ustawienie. Należy dopasować kąt nachylenia ekranu, lub wysokość krzesła.

• Należy unikać: siedzenia zbyt długo w jednej pozycji,
• Garbienia się, lub zbytniego odchylania w tył.
• Co jakiś czas trzeba wstać i się przejść by uniknąć nadwrężenia mięśni nóg.

Ochrona oczu

Długie patrzenie na ekran, niew łaściwe okulary czy szła kontaktowe, odbicie światła od monitora, zbyt jasno oświetlone pomieszczenie, że wyregulowany ekran, zbyt małe literki na ekranie czy słaby kontrast wpływają na przemęczenie oczu. Poniżej znajdują się porady, jak zmniejszyć zmęczenie oczu.

Wzrok

• Należy często wykonywać przerwy, aby odpoczęły oczy.
• Należy regularnie odwracać oczy od monitora i skierować oczy na wybrany odległy punkt.
• Należy często mrugać by nawilżać oczy.

Wyświetlacz

• Ekran powinien być czysty.
• Głowa powinna być nieco wyżej niż monitor, aby podczas patrzenia na środek ekranu wzrok był skierowany lekko w dół.
• Należy wyregulować jasność i ostrość obrazu, aby zapewnić łatwe czytanie

- Należy wyeliminować odbijanie się światła poprzez:

• ustawienie monitora bokiem do okna czy źródła światła,
• zminimalizowanie oświetlenia w pomieszczenia poprzez zawieszenie zasłon czy żaluzji,
• używanie lampki,
• dostosowanie kąta nachylenia ekranu,
  • zastosowanie specjalnego filtra

• zainstalowanie na monitorze daszka np. z kartonu

• Należy unikać: ustawiania ekranu pod nienaturalnym kątem w odniesieniu do kierunku patrzenia,

• Patrzenia przez dłuższy czas na takie źródła światła jak otwarte okno itp.

Higiena pracy

Należy wyrobić następujące nawyki, by praca na komputerze by ła bardziej relaksująca i efektywna:

• Należy robić często krótkie przerwy.
• Należy wykonywać ćwiczenia rozciągające.
• Oddychać świeżym powietrzem, tak często jak jest to możliwe,
• Należy ćwiczyć regularnie, by zachować sprawne ciało.

Specjalne uwagi dotyczące monitorów LCD iii

Informacje dotyczące bezpieczeństwa użytkownika i wygody obsługi iii

Instrukcje bezpieczeństwa iii

Czyszczenie monitora iii

Podłączenie/odłączenie urządzenia iii

Dostępność iv

Bezpieczne słuchanie iv

Ostrzeżenia iv

Zasilanie prądem elektrycznym iv

Naprawa produktu v

Dodatkowe informacje dotyczące bezpieczeństwa vi

Informacje dotyczące recyklingu urządzeń informatycznych vi

Instrukcje dotyczące usuwania vi

Oświadczenie dotyczące pikseli LCD vii

Wskazówki i informacje dotyczące wygodnego użytkowania vii

Deklaracja zgodności x

Rozpakowanie 1

Instrukcje instalacji 2

Regulacja pozycji ekranu 3

Podłączanie adaptera i przewodu zasilającego prądu

zmiennego 3

Oszczędzanie energii 3

DDC (Display Data Channel [Kanał wyświetlania danych]) 4

Przypisanie pinów złącza 4

19-pinowy kabel sygnałowy kolorowego wyświetlacza 4

20-pinowy kabel sygnałowy kolorowego wyświetlacza 4

Tabela standardowego taktowania 5

Instalacja 6

Elementy sterowania użytkownika 7

Zewnętrzne elementy sterowania 7

Używanie menu skrótów 8

Strona Function (Funkcja) 9

Rozwiązywanie problemów 14

Tryb HDMI / DP (Opcjonalny) 14

Rozpakowanie

Należy sprawdzić, czy wymienione poniżej części znajdują się w opakowaniu oraz zachować opakowanie na wypadek transportu monitora w przyszłości.

Monitor LCD	Instrukcja szybkiego uruchomienia	Przewód zasilający prądu zmiennego
Zasilacz prądu zmiennego	Kabel HDMI (Opcjonalny)	Kabel DP (Opcjonalny)

Informacje o produkcie dla etykiety energetycznej UE

Instrukcje instalacji

Uwaga: Wyjmij monitor i podstawę monitora z opakowania. Ostrożnie położ monitor ekranem w dół na stabilnej powierzchni -- użyj materiału, aby uniknąć zarysowania ekranu.

Instalacja

台式指示灯 + 100% ↑ ↓

Demontaż

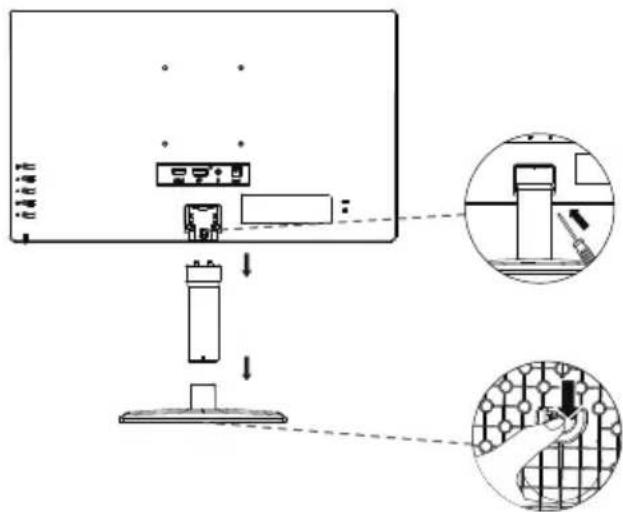

Instalacja i zdejmowanie wspornika i podstawy

Instalacja

1. Mocowanie do monitora wspornika i podstawy.
2. Sprawdź wspornik i podstawę upewniając się, że zaczep jest całkowicie zaczepiony w podstawie, aby monitor był pewnie zainstalowany na podstawie.

Demontaż

1. Jak pokazano na rysunku powyżej, naciśnij zaczep na spodzie podstawy i jednocześnie odłącz podstawę wyświetlacza.
2. Użyj śrubokręta do naciśnięcia zaczepu pokrywy tylnej, jednocześnie zdejmując wspornik.

Uwaga: Podczas instalacji należy uważać, aby nie odnieść obrażeń.

Podczas instalacji z zestawem do montażu na ścianie, zainstaluj 2 kolumny wysuwania w na miedzianym słupku pokrywy tylnej (jak na rysunku poniżej), do przymocowania monitora na ścianie, zaleca się użycie zestawu do montażu w standardzie VESA (100x100) ze śrubami M4x10(L)mm.

Regulacja pozycji ekranu

Aby zoptymalizować pozycję oglądania, można dopasować nachylenie monitora, poprzez przytrzymanie obydwoma rękami krawędzi monitora. Monitor można regulować w zakresie do 20 stopni w górę lub 5 stopni w dół.

-5° 20°

Podłączanie adaptera i przewodu zasilającego prądu zmiennego

• Monitor ten jest wyposażony w uniwersalny zasilacz umożliwiający działanie z napięciem prądu zmiennego 100/120V lub 220/240V. Żadne modyfikacje użytkownika nie są konieczne.
• Podłącz jeden koniec przewodu zasilającego prądu zmiennego do adaptera, a drugi do gniazdka prądu zmiennego.

Oszczędzanie energii

Monitor zostanie przełączony na tryb "oszczędzanie energii" przez sygnał sterujący z kontrolera wyświetlania, co jest wskazywane pomarańczowym światłem.

Tryb	Kontrolka LED
Włączone	Niebieska
Oczekiwanie/Oszczędzanie energii	Pomarańczowa

Tryb oszczędzania energii będzie utrzymywany do momentu otrzymania sygnału z karty graficznej lub uaktywnienia klawiatury lub myszy. Czas przywrócenia ze stanu “oszczędzania energii” do stanu “włączenia”, wynosi około 3 sekundy.

DDC (Display Data Channel [Kanał wyświetlania danych])

Aby ułatwić instalację, gdy używany system wspiera protokół DDC, monitor obsługuje plug-and-play. Protokół DDC jest protokołem komunikacji, dzięki któremu monitor automatycznie informuje system o swoich możliwościach, przykładowo o obsługiwanych rozdzielczościach oraz odpowiednich częstotliwościach odświeżania. Monitor ten jest zgodny ze standardem DDC2B.

Przypisanie pinów złącza

19-pinowy kabel sygnałowy kolorowego wyświetlacza

191715131197531 18161412108642

Nr PINU	Opis	Nr PINU	Opis
1	TMDS Dane 2+	2	TMDS Dane 2 Ekran
3	TMDS Dane 2-	4	TMDS Dane 1+
5	TMDS Dane 1 Ekran	6	TMDS Dane 1-
7	TMDS Dane 0+	8	TMDS Dane 0 Ekran
9	TMDS Dane 0-	10	TMDS Zegar+
11	TMDS Zegar Ekran	12	TMDS Zegar -
13	CEC	14	Zarezerwowany (niepodłączony w urządzeniu)
15	SCL	16	SDA
17	Masa DDC/CEC	18	Zasilanie +5V
19	Wykrywanie bez wyłączania (Hot Plug Detect)

20-pinowy kabel sygnałowy kolorowego wyświetlacza

1917 15 13 11 9 7 5 3 1 20 18 16 14 12 10 8 6 4 2

Nr PINU	Opis	Nr PINU	Opis
1	ML_Lane 0+	2	UZIEMIENIE
3	ML_Lane 0-	4	ML_Lane 1+
5	UZIEMIENIE	6	ML_Lane 1-
7	ML_Lane 2+	8	UZIEMIENIE
9	ML_Lane 2-	10	ML_Lane 3+
11	UZIEMIENIE	12	ML_Lane 3-
13	KONFIG1	14	KONFIG2
15	AUX CH+	16	UZIEMIENIE
17	AUX CH-	18	Wykrywanie bez wyłączania (Hot Plug)
19	Powrót	20	DP_PWR

Tabela standardowego taktowania

Tryb Rozdzielczość
VGA	640x480 60Hz
	640x480 72Hz
	640x480 75Hz
MAC 640x480 67Hz
VESA 720x400 70Hz
SVGA	800x600 56Hz
	800x600 60Hz
	800x600 72Hz
	800x600 75Hz
MAC 832x624 75Hz
XGA	1024x768 60Hz
	1024x768 70Hz
	1024x768 75Hz
VESA	1152x864	60Hz
MAC	1152x870	75Hz
VESA 1280x720 60Hz
SXGA	1280x1024 60Hz
	1280x1024 75Hz
WXGA+	1440x900 60Hz
	1600x900 60Hz
WSXGA+	1680x1050	60Hz
FHD	1920x1080 60Hz
	1920x1080 120Hz
	1920x1080 144Hz

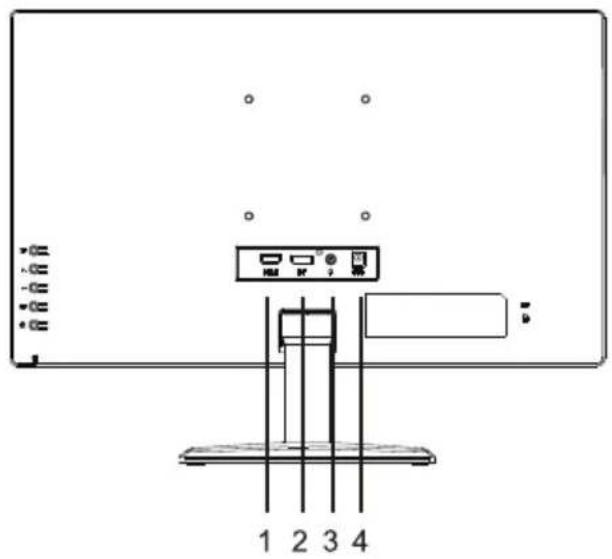

Instalacja

W celu instalacji monitora w systemie hosta, wykonaj określone poniżej czynności:

Czynności

1. Wyłącz monitor i odłącz przewód zasilający komputera.

2. 2-1 Podłącz kabel HDMI (Wyłącznie model z wejściem HDMI)

a. Upewnij się, że monitor i komputer są odłączone od zasilania.

b. Podłącz kabel HDMI do komputera.

2-2 Podłącz kabel DP (Wyłącznie model z wejściem DP)

a. Upewnij się, że monitor i komputer są odłączone od zasilania.

b. Podłącz kabel DP do komputera.

1. Podłącz kabel audio. (Wyłącznie model z wyjściem audio) (Opcjonalny)

2. Wlóż kabel zasilania monitora do portu zasilania z tyłu monitora.

3. Podłącz przewody zasilające komputera i monitora do pobliskiego gniazda elektrycznego.

1 2 3 4

1	HDMI
2	DP
3	Wyjście audio
4	Prąd stały 19V

Uwaga: Wyjście audio jest dostępne tylko w modelu z wyjściem audio.

Aby zapobiec uszkodzeniu monitora, nie należy podnosić monitora za jego podstawę.

Elementy sterowania użytkownika

1 2 3 4 5

Zewnętrzne elementy sterowania

Nr	Ikona	Element	Opis
1		Menu/Enter	a. Naciśnij, aby wyświetlić stronę główną. Naciśnij ponownie, aby przejść do następnej funkcji w menu Funkcja.b. Gdy jest aktywne menu Funkcja, ten przycisk uruchamia wybór w OSD.
2		Tryb/-	a. Naciśnij, aby wyświetlić stronę główną. Naciśnij ponownie, aby przejść do funkcji wyboru trybu.b. Gdy jest aktywne menu Funkcja, naciśnij ten przycisk, aby przejść do wybranej lub przejść do poprzedniej funkcji.
3		Jasność/+	a. Naciśnij, aby wyświetlić stronę główną. Naciśnij ponownie, aby przejść do funkcji regulacji jasności.b Gdy jest aktywne menu Funkcja, naciśnij ten przycisk, aby przejść do wybranej lub przejść do następnej funkcji.
4		Wejście/Wyjście	a. Naciśnij, aby wyświetlić stronę główną. Naciśnij ponownie, aby przejść do funkcji Wybór wejścia.b. Gdy jest aktywne menu Funkcja. Naciśnij, aby powrócić do poprzedniego menu lub opuścić bieżące menu.
5	POWER Przycisk zasilania		Włączanie/wyłączanie monitora.Niebieskie światło wskazuje włączenie zasilania. Pomarańczowe światło wskazuje tryb oczekiwania/oszczędzania energii.

FreeSync (Wyłącznie HDMI/DP):

Umożliwia dynamiczną regulację szybkości odświeżania wyświetlania przez kartę graficzną z obsługą FreeSync w oparciu o szybkości klatek z typową zawartością w celu uzyskania wyświetlania efektywnego energetycznie, wirtualnie pozbawionego zacięć i o niskim opóźnieniu.

Używanie menu skrótów

Uwaga: Następujące treści służą wyłącznie jako ogólne odniesienie. Rzeczywiste dane techniczne produktu mogą być inne.

OSD (menu ekranowe) może być używane do regulacji ustawień monitora LCD. Naciśnij przycisk MENU, aby otworzyć OSD. OSD można użyć do regulacji jakości obrazu, pozycji OSD i ustawień ogólnych. W celu uzyskania ustawień zaawansowanych, sprawdź następująca stronę:

Strona główna

acer

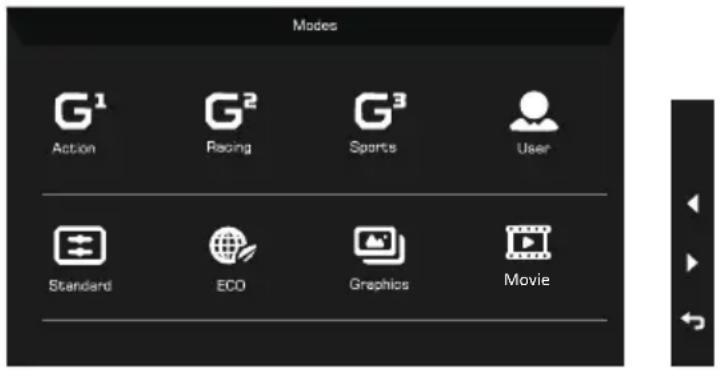

Regulacja trybu

otwórz przycisk skrótu dostosowania menu w celu ustawienia trybu sceny wyświetlania, a po zakończeniu, użyj , aby przejść z powrotem do poprzedniego menu.

Modes G¹ Action G² Racing G³ Sports User Standard ECO Graphics Movie

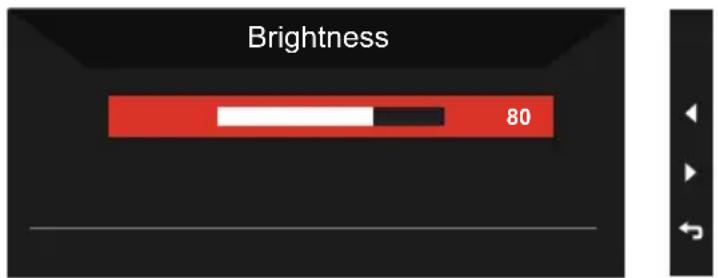

Regulacja jasności

Otwórz element sterowania Jasność i ustaw Jasność strzałkami. Po zakończeniu, użyj ↔, aby przejść wstecz o jeden poziom.

Otwórz Input control (Sterowanie wejściem) i wybierz źródło wejścia DP lub HDMI, a po zakończeniu, użyj ← , aby przejść wstecz o jeden poziom.

Input Input HDMI Auto Source Off

Strona Function (Funkcja)

Otwórz stronę funkcji w celu wyboru wymaganej funkcji, używając strzałek. Po zakończeniu ← , użyj , aby przejść wstecz o jeden poziom.

Picture (Obraz)

Mode - Standard Picture Color Audio Gaming OSD System Information Brightness 80 Contrast 50 Black Boost 5 Blue Light Off ACM Off Super Sharpness Off

1. Naciśni j przycisk MENU, aby otworzyć OSD.
2. Używając przycisków ▲/▼, wybierz w OSD opcję Picture (Obraz). Następnie przejdź do elementu obrazu do regulacji.
3. Użyj przycisków ◀/▶ do regulacji skal przesunięcia.
4. Menu Picture (Obraz) może być używane do regulacji opcji Brightness (Jasność), Contrast (Kontrast), Blue Light (Niebieskie światło), Black Boost (Wzmocnienie czerni), ACM, Super Sharpness (Super ostrość).
5. Brightness (Jasność): Wyreguluj jasność w zakresie 0 do 100.

Uwaga: Regulacja zrównoważenia pomiędzy jasnymi i ciemnymi odcieniami.

1. Contrast (Kontrast): Regulacja kontrastu w zakresie 0 do 100.

Uwaga: Ustawienie stopnia różnicy pomiędzy ciemnymi i jasnymi obszarami.

1. Black Boost (Wzmocnienie czerni): Regulacja poziomu czerni w zakresie 0 do 10. Poprawienie odcieni poprzez zwiększenie jasności bez zmiany jaśniejszych odcieni.

Uwaga: Jeśli obraz jest bardzo jasny lub ma niewiele obszarów odcieni, regulacja tego ustawienia może nie powodować zauważalnych zmian obrazu.

1. Blue Light (Niebieskie światło): Filtrowanie niebieskiego światła w celu ochrony oczu poprzez regulację pokazywania niebieskiego światła -- 80%,70%,60% lub 50%.

Uwaga: Wy ższe wartości to więcej niebieskiego światła. Dla najlepszej ochrony należy wybrać niższą wartość.

1. ACM: Włączenie lub wyłączenie ACM. Domyślne ustawienie to wyłączenie.

2. Super Sharpness (Super ostrość): Włączenie lub wyłączenie technologii Super Sharpness (Super ostrość). Technologia Super Sharpness (Super ostrość), może symulować wysokiej rozdzielczości obrazy, poprzez wzmocnienie gęstości pikseli oryginalnego źródła, aby obrazy były bardziej ostre i wyraźne.

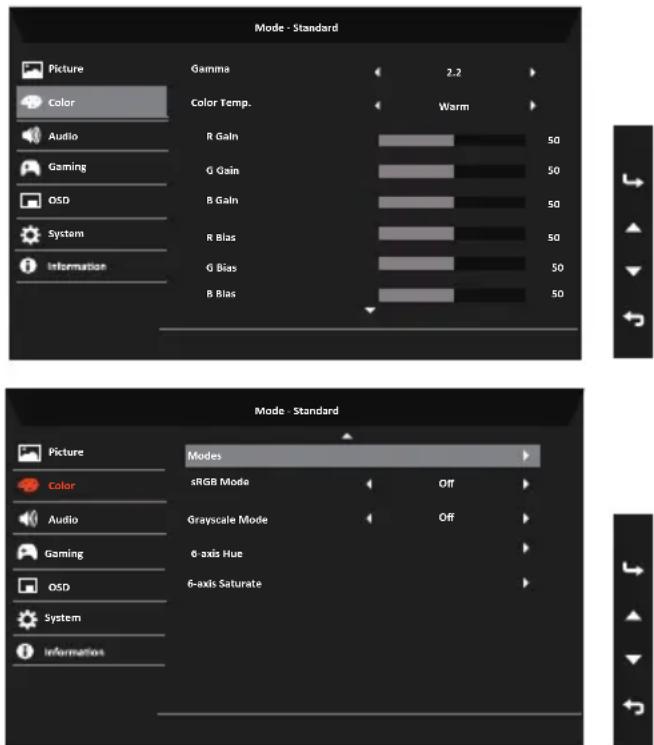

Color (Kolor)

Mode - Standard Picture Gamma 2.2 Color Color Temp. Warm Audio R Gain 50 Gaming G Gain 50 QSD B Gain 50 System R Bias 50 G Bias 50 Information B Bias 50 Mode - Standard Picture Modes Color sRGB Mode Off Audio Grayscale Mode Off Gaming 6-axis Hue QSD 6-axis Saturate System Information

1. Naciśnij przycisk MENU, aby otworzyć OSD.
2. Używając przycisków ▲/▼, wybierz w OSD opcję Color (Kolor). Następnie przejdź do elementu obrazu do regulacji.
3. Użyj przycisków ◀/▶ do wyboru ustawienia.
4. Tryb Gamma umożliwia regulację tonacji luminancji. Domyślna wartość to 2,2 (standardowa wartość dla systemu Windows).
5. Color Temperature (Temperatura barwowa): Domyślne ustawienie to ciepłe. Wybrać można Cool (Zimne), Warm (Ciepłe), Normal (Normalne), Blue Light (Niebieskie światło) albo User (Użytkownika).

6. Modes (Tryby): Dostępne tryby to Action (Akcja), Racing (Wyścigi), Sports (Sport), User (Użytkownika), Standard (Standardowy), ECO, Graphics (Grafika), Movie (Film).

7. sRGB: domyślne ustawienie to wyłączenie. sRGB można włączyć lub wyłączyć w celu lepszego dopasowania koloru do urządzeń peryferyjnych (np. drukarki i aparaty cyfrowe)

8. Grayscale Mode (Tryb skali szarości): Wybór On (Włączenie) lub Off (Wyłączenie) trybu odcieni szarości. Domyślne ustawienie to wyłączenie.
9. 6-axis Hue (6 osiowa barwa): Regulacja barwy kolorów czerwonego, zielonego, niebieskiego, żółtego, magenta i cyjan.
10. 6-axis Saturate (6 osiowe nasycenie): Regulacja nasycenia kolorów czerwonego, zielonego, niebieskiego, żółtego, magenta i cyjan.

Audio

Mode - Standard Picture Color Audio Gaming OSD System Information Volume 70 OffMute

1. Naciśnij przycisk MENU, aby otworzyć OSD.
2. Używając przycisków ▲/▼, wybierz w OSD opcję Audio. Następnie przejdź do bocznego paska Volume (Głośność).
3. Użyj przycisków ◀/▶ do wyboru ustawienia.
4. Volume (Głośność): Regulacja głośności.
5. Mute (Wyciszenie): Wybierz On (Wł.) lub Off (Wył.).

Gaming (Granie)

Mode - Standard Picture Color Audio Gaming OSD System Information FreeSync Refresh Rate Num Off Aim point NormalOver Drive On Off

1. Naciśnij przycisk MENU, aby otworzyć OSD.
2. Używając przycisków ▲/▼, wybierz w OSD opcję Gaming (Gry). Następnie przejdź do ustawienia, które ma zostać wyregulowane.
3. Użyj przycisków ◀/▶ do wyboru ustawienia.
4. Over Drive: Wybierz Off (Wyl.), Normal (Normalny) lub Extreme (Ekstremalny).

5. FreeSync: Sterowanie obsługą lub brakiem obsługi FreeSync, domyślne ustawienie to On (Wł.)

6. Jeśli opcja Free-Sync jest "ON (WŁ.)", wybór Over Drive jest automatycznie ustawiany na "Normal (Normalny)"

7. Jeśli opcja Free-Sync jest ustawiona na "OFF (WYL.)", to użytkownik może ustawić Over Drive na jedno z trzech ustawień, a mianowicie: (a) Extreme (Ekstremalny) (b) Normal (Normalny) (c) Off (Wyl.)

8. Refresh Rate Num (Szybkość odświeżania): Wyświetlenie na ekranie bieżącej szybkości odświeżania.

9. Aim point (Cel): Dostępne do wyboru są trzy typy, można wybrać Ikona 1, Ikona 2, Ikona 3, grafiki są wyświetlane na środku ekranu.

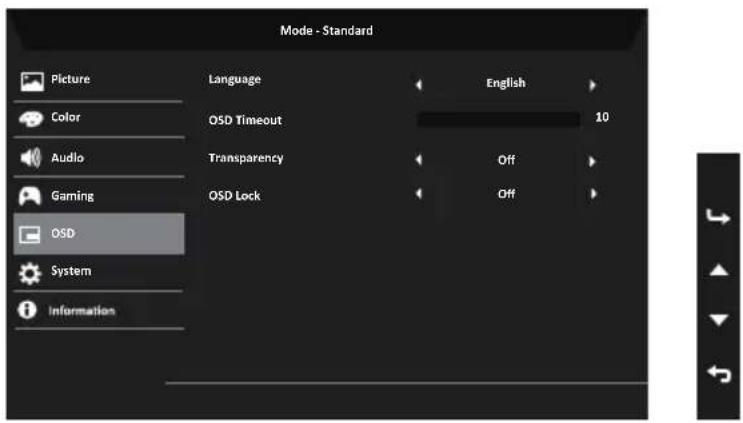

OSD

Mode - Standard Picture Color Audio Gaming OSD System Information Language OSD Timeout Transparency OSD Lock English 10 Off Off

1. Naciśnij przycisk MENU, aby otworzyć OSD.
2. Używając przycisków ▲/▼, wybierz w OSD opcję OSD. Następnie przejdź do ustawienia, które ma zostać zmienione.
3. Użyj przycisków ◀/▶ do regulacji dowolnych skal przesunięcia.
4. Language (Język): Ustawienie języka menu OSD.
5. Zakończenie czasu wyświetlania OSD: Regulacja opóźnienia przed wyłączeniem menu OSD.
6. Transparency (Przezroczystość): Wybór przezroczystości podczas używania trybu gra. Przezroczystość można ustawić na 0% (WYŁ.), 20%, 40%, 60% lub 80%.
7. OSD Lock (Blokada OSD): Blokada interfejsu OSD i Blokada ZASILANIA. Aby odblokować, naciśnij długo przycisk "Menu/Enter" na 3 sek.

Ustawienia systemu

Mode - Standard Picture Color Audio Gaming OSD System Information Auto Source On DP Format Hot Key Assignment DDC/CI HDMI Black Level Quick Start Mode Off DPInput DP 1Z Full/Wide Mode On Normal

1. Menu Syste m może być wykorzystane do wyboru źródeł wejścia i innych ważnych ustawień.
2. Naciśnij przycisk MENU, aby otworzyć OSD.
3. Przyciskami ▲/▼, wybierz w OSD opcję Setting (Ustawienie). Następnie przejdź do ustawienia, które ma zostać wyregulowane.
4. Użyj przycisków ◀/▶ do wyboru ustawienia.
5. Input (Wejście): Wybierz źródło spośród DP lub HDMI.
6. Auto Source (Automatyczny wybór): Automatyczne wyszukiwanie dostępnych źródeł wejścia.
7. DP Format (Format DP): Można wybrać używany format DP. Domyślne ustawienie to DP1.2.
8. Wide mode (Tryb Szeroki): Można wybrać używany współczynnik proporcji ekranu. Dostępne opcje to Aspect (Współczynnik proporcji), 1:1, 21:9 i Full (Pełny).
9. Przypisanie przycisku skrótu: Użytkownik może przypisać przyciskowi Use Define (Użyj definicji) różne funkcje (Jasność/ Wejście/ Głośność/ Gamma/ Kontrast/ Niebieskie światło/ Over Drive): Przycisk: 1 i Przycisk 2.
10. DDC/CI: Umożliwienie wykonania ustawień monitora przez oprogramowanie komputera PC.

Uwaga: DDC/CI, skrót od Display Data Channel/Command Interface, umożliwia wysyłanie sygnałów sterowania monitorem przez oprogramowanie.

1. Ustawienie HDMI Black Level (Poziom czerni HDMI): Użytkownicy mogą wybrać poziom czerni dla źródła HDMI.

Dostępne opcje to Normal (Normalny) i Low (Niski).

1. Tryb szybkiego uruchomienia: Wybierz Off (Wyłączenie) lub On (Włączenie). Domyślne ustawienie to "Off (Wył.)". Włącz, aby zwiększyć szybkość uruchamiania.

Informacje o produkcie

1. Naciśn ij przycisk MENU, aby otworzyć OSD.
2. Używając przycisków ▲/▼, wybierz Information (Informacje), aby wyświetlić podstawowe informacje dla monitora i bieżącego wejścia.
3. Zresetuj wszystkie ustawienia: Resetowanie niestandardowych ustawień koloru do fabrycznych ustawień domyślnych.

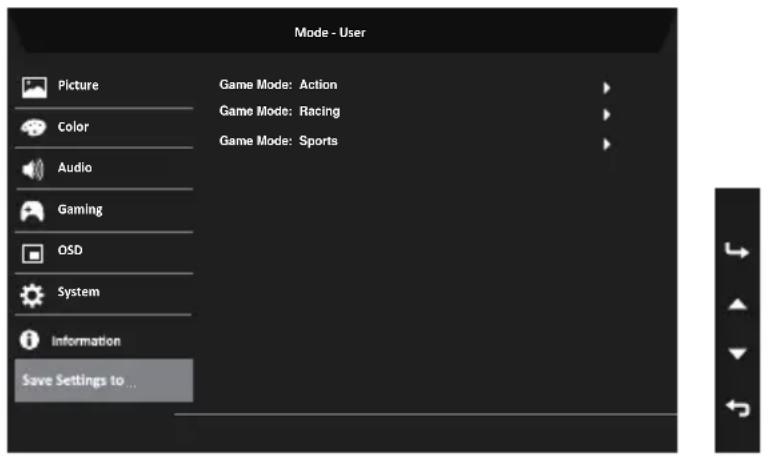

Save Setting to... (Zapisz ustawienia do...)

(Wyłącznie tryb użytkownika)

1. Naciśn ij przycisk MENU, aby otworzyć OSD.
2. Używając przycisków ▲/▼, wybierz w OSD opcję "Save Setting to... (Zapisz ustawienia do...)" Następnie przejdź do elementu, który ma zostać wyregulowany i naciśnij → w celu jego wprowadzenia.
3. Save Setting to Game mode (Zapisz ustawienia do trybu gier): Dostępne są trzy definiowane przez użytkownika profile. Po określeniu ustawień odpowiadających użytkownikowi, zapisz je, po czym system będzie mógł przywołać ustawienia w przyszłości, po włączeniu trybu gier.

Rozwiązywanie problemów

Przed wysłaniem monitora LCD do serwisu należy sprawdzić zamieszczoną poniżej listę, aby ocenić, czy problem można rozwiązać samodzielnie.

Tryb HDMI / DP (Opcjonalny)

Problem	Stan LED	Sposób naprawy
Brak obrazu Niebieska		Przy pomocy menu OSD, zmień ustawienia jasności i kontrastu na maksymalne lub przywróć ustawienia domyślne.
	Wyłączona Sprawdź przełącznik zasilania.Sprawdź, czy przewód zasilający jest prawidłowo podłączony do monitora.
	Pomarańczowa Sprawdź, czy kabel wideo jest prawidłowo podłączony z tyłu monitora.Sprawdź, czy jest włączony system komputera oraz, czy jest uaktywniony tryb oszczędzania energii/oczekiwania.
