GEBRUIKSAANWIJZING KVT-727DVD KENWOOD

• Uitsluitend voor KVT-827DVD/727DVD nn 1 ns 2 ur 4 ur 4 32 | Nederlands I B54-4465-00_00.ndb 32

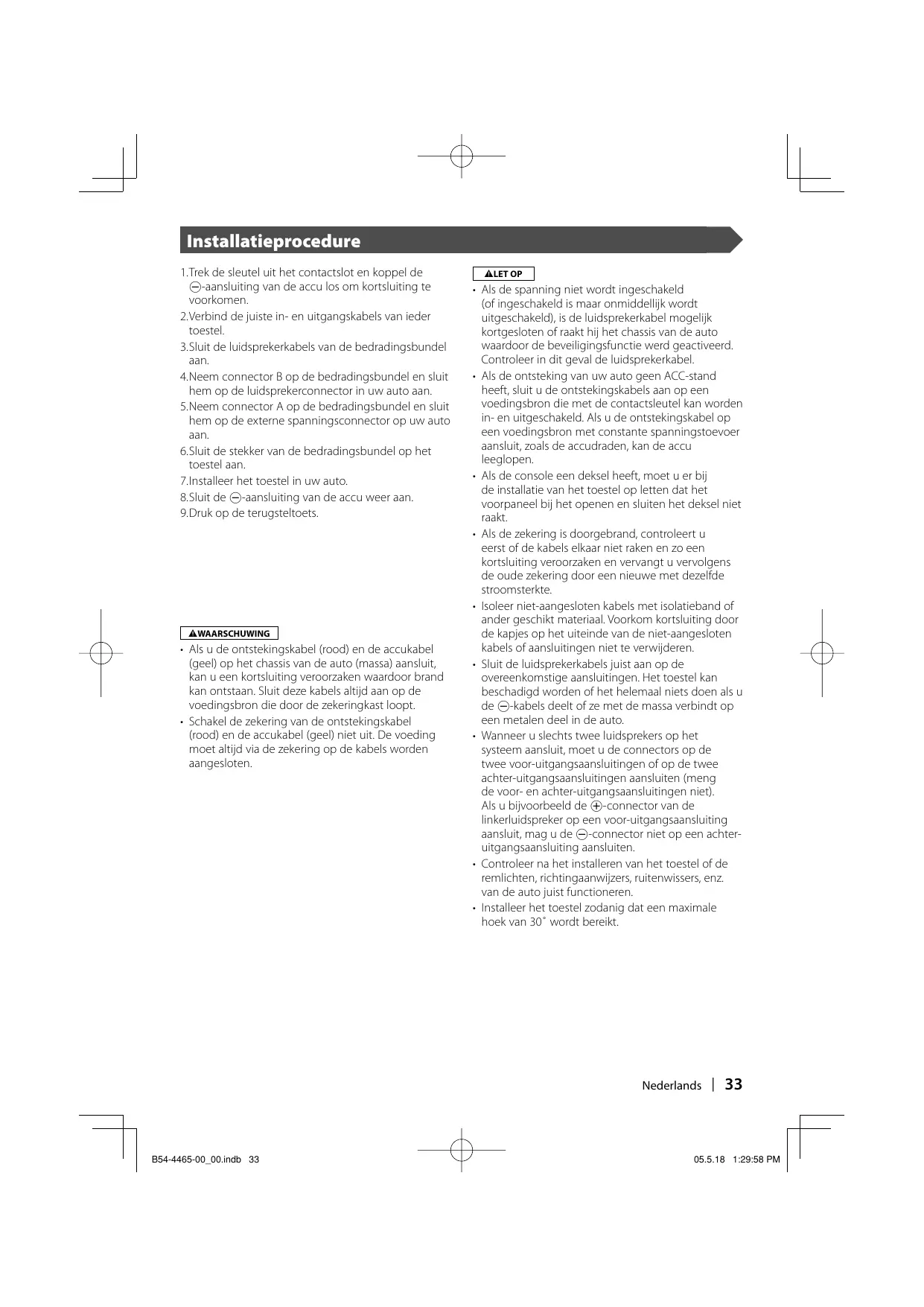

1.Trek de sleutel uit het contactslot en koppel de ©aansluiting van de accu los om kortsiuiting te Voorkomen. 2.Verbind de juiste in- en uitgangskabels van ieder toestel 3.Sluit de luidsprekerkabels van de bedradingsbundel aan 4.Neem connector B op de bedradingsbundel en sluit hem op de luidsprekerconnector in uw auto aan. 5.Neem connector A op de bedradingsbundel en sluit hem op de externe spanningsconnector op uw auto aan 6luit de stekker van de bedradingsbundel op het toestel aan. 7.Installeer het toestel in uw auto. 8.Sluit de ©-aansluiting van de accu weer aan 9.Druk op de terugsteltoets. + AÏs u de ontstekingskabel (rood) en de accukabel geel) op het chassis van de auto (massa) aansluit, Kan u een kortsluiting veroorzaken waardoor brand kan ontstaan. Sluit deze kabels altijd aan op de voedingsbron die door de zekeringkast loopt + Schakel de zekering van de ontstekingskabel {rood) en de accukabel (geel) niet uit. De voeding moet altijd via de zekering op de kabels worden aangesloten. + Al de spanning niet wordt ingeschakeld of ingeschakeld is maar onmiddellijk wordt uitgeschakeld), is de luidsprekerkabel mogelik kortgesloten of raakt hij het chassis van de auto waardoor de beveiligingsfunctie werd geactiveerd Controleer in dit geval de luidsprekerkabel. As de ontsteking van uw auto geen ACC-stand heeft, sluit u de ontstekingskabels aan op een voedingsbron die met de contactsleutel kan worden in- en uitgeschakeld. Als u de ontstekingskabel op een voedingsbron met constante spanningstoevoer aansluit, zoals de accudraden, kan de accu leeglopen. Als de console een deksel heeft, moet u er bij de installatie van het toestel op letten dat het voorpaneel bij het openen en sluiten het deksel niet raakt. As de zekering is doorgebrand, controleert u eerst of de kabels elkaar niet raken en zo een Kortsluiting veroorzaken en vervangt u vervolgens de oude zekering door een nieuwe met dezelfde stroomsterkte. Isoleer niet-aangesloten kabels met isolatieband of ander geschikt materiaal. Voorkom kortsluiting door de kapjes op het uiteinde van de niet-aangesloten kabels of aansluitingen niet te verwiideren. Sluit de luidsprekerkabels juist aan op de overeenkomstige aansluitingen. Het toestel kan beschadigd worden of het helemaal niets doen als u de ©-kabels deelt of ze met de massa verbindt op een metalen deel in de auto. Wanneer u slechts twee luidsprekers op het systeem aansluit, moet u de connectors op de twee voor-uitgangsaansluitingen of op de twee achter-uitgangsaansluitingen aansluiten (meng de voor- en achter-uitgangsaansluitingen niet) Als u bijvoorbeeld de @-connector van de linkerluidspreker op een voor-uitgangsaansluiting aansluit, mag u de ©-connector niet op een achter- uitgangsaansluiting aansluiten. Controleer na het installeren van het toestel of de remlichten, richtingaanwijzers, ruitenwissers, enz van de auto juist functioneren Installer het toestel zodanig dat een maximale hoek van 30° wordt bereikt. Nederlands | 33

Aan ing Wanneer u voor de bedrading een optische kabel gebruikt moet u ervoor zorgen dat de buigradius van de kabel het minimum van 30 mm niet overschridt. As u de minimumgrens van de buiging overschrijt, künnen de optische vezels in de optische kabel worden beschadigd.

Een optische Kabel toebeñoren @) wordt aan een chassis bevestigd met behulp van een bedradingsbundelriem toebehoren @). uitsluitend voor KVT-827DVD/727DVD) Uit het oogpunt van veligheid is het beslist noodzakeljk ÉD de tabalvan de parteensor ane ten Optische uitgang {itsluitend voor KVT-827DVD/727DVD) Monitor sh de bedradingsbundel van de park ere uit aan op de bedradingsbundel van de parkee ï rremdetectieschakelaar van de auto met behulp Toebehoren © van de bijgeleverde relaisconnector. Kabel van de parkeersensor (groen) + Pas v Naar de becradingsbundel van het Kabel van de achteruitsensor (roze) 4 achteruitrificht van de auto RENE ? Stuurafstandsbediening-ingang lichtbl 1 Naar stuurafstandsbediening. (gs lis"blauw/geel Aardekabel (Zwart) © (naar autachassis)

Aceu Antennekabel FM/AMantenne-ingang [ve 2h 7 Toebehoren @ Toebehoren © ES (ie Toebehoren Qi LR Lt de Kabel nie ui het ip hangen als u geen aansluitingen maakt Naar subwoofersysteem Toebehoren @ {uitsluitend voor KVT- 827DVD/727D\D) Dempingkabel (bruin) Mure Sluit aan op de geaarde aansluiting tijdens ontvangst van of gedurende een telefoongesprek. ? laadpleeg voor het aansluiten van het KENWOOD- avigatiesysteem de gebruiksaanwizing van de navigator. (10A) Spanning-/motorantennekabel (bi cour Kabel van externe versterkerregeling {roze/zwart) ecreonr Sluit aan op de spanningsaansluiting wanneer u de optionele vermogensversterker gebruikt, of op de antenne-aansluiting van de auto. Naar de “EXTAMPCONT"-aansluiting van de versterker met externe versterkerregeling 34 | Nederlands B54-4465-00_00.ndb 34 05.518 1:29:59 PM

‘Toebehoren © {uitsluitend voor KVT-827DVD/727DVD) (TT = (r0e1) Een optische kabel (roebehoren @) word aan een chassis bevestigd met behulp van een bedradingsbundelriem {toebéhoren (@).(uitsluitend voor KVT- 827DVD/727DVD) Discwisselaar enz. (optioneel)

Aansluitkabel {inbegrepen bij de discwisselaan) Ontvanger (achterzijde) Que LANDES] 1_ Optische ingang {uitsluitend voor KVT-827DVD/727DVD) Aansluitkabel Toebehoren @ TV-tuner (optioneel) {nbegrepen bij het navigatiesysteemn) IDDN Aansluitkabel inbegrepen bi de Tv-tuner) Kabel van dimregeling (oranje/wit) Ontstekingskabel (rood) Aardingskabel (zwart) ©) ç ere B me — Accukabel (gel

Aardekabel (Zwart) © (naar autachassis) B54-4465-00_00.ndb 35 Connector A Connector B Navigatiesysteem (optioneel Als u de ontstekingskabel (rood) en de accukabel (geel) aansluit op het chassis van de auto (massa), kan een kortsluiting en als gevolg daarvan brand ontstaan. Sluit deze Kabels altid aan op de voedingsbron die door de zekeringkast loopt. Nederlands | 35

—6— Aansluiten van de ISO-connector

De penopstelling voor de I50-connectors is afhankelik van het type van uw auto. Voorkom beschadiging en zorg dat u de juiste aansluitingen maakt De standaardaansuiting voor de bedradingsbundel is in stap [I hieronder beschreven. Maak de aansluitingen als getoond in de afbeelding als de penopstelling van de ISO-connector overeenkomt met de beschrijving in De kabel moet opnieuw worden aangesloten zoals getoond in [2] hieronder voor het monteren van deze eenheid in Volkswagen-modellen. [1] (Standaardinstelling) De A-7 pen (rood) van de 1SO-connector van de auto wordt verbonden met de ontsteking en de À-4 pen (geel) wordt aangesloten op de constante voedingsbron Toestel Auto Ontstekingskabel (r00d) à—22® + @ts—< A-7 pen (road) Accukabel (gel) à—22® + @es—$ À-4 Pen (geel) L2] De A-7 pen (rood) van de ISO-connector van de auto wordt aangesloten op de constante voedingsbron en de A4 pen (geel) wordt verbonden met de ontsteking, Toestel Auto Ontstekingskabel (rood) + @æ—< A7 pen (rood) Accukabel (geel) + @æ— A4 Pen (geel) GB] De 4-4 pen (geel) van de ISO-connector van de auto wordt nergens op aangesloten , terwijl de A-7 pen rood) wordt aangesloten op de constante voedingsbron (of zowel de A-7 pen (rood) als de A-4 pen (geel) worden op de constante voedingsbron aangesloten) Toestel Auto Ontstekingskabel (rood) + @æ—< A7 pen (rooc) Accukabel (geel) = Sluit aan op een voedingsbron die kan worden in- en uitgeschakeld met de contactsleutel Overzicht van connectorfuncties Pennummers voor ISO-connectors Kabelkleur Functies Externe spanningsconnector A4 Geel Aceu AS Blauwwit Spanningsregeling A6 Oranjeñnit Dimfunctie AT Rood Ontsteking (ACC) AS Zwart Aardaansluiting (masse) Luidsprekerconnector 81 Paars Rechts achter (+) B2 Paars/zwart Rechts achter (+) 3 Gris Rechts voor (+) B4 Grijs/zwart Rechts voor (-) B5 Wit Links voor (+) F6 Wit/zwart Links voor (=) B7 Groen Links achter (+) F8 Groen/zwart Links achter €) 36 | Nederlands B54-4465-00_00.ndb 36

I B54-4465-00_00.ndb 37 Preout-uitgangsaansluiting voor + Audio-uitgang links (wi) + Audio-uitgang rechts (rood) Preout-uitgangsaansluiting achter + Audio-uitgang links (wi) + Audio-uitgang rechts (rood) Subwoofer (MONO) preout-uitgangsaansluiting U kunt toebehoren @ gebruiken wanneer het aan te sluiten subwoofersysteem stereo- ingangsaansluitingen heef. M Preout-uitgangsaansluiting midden M Achteruitkijkcamera-ingang -Visuele ingang (geel) M Audio-/visuele uitgang -Visuele uitgang (geel) + Audio-uitgang links (wit) + Audio-uitgang rechts (rood) M Audio-/visuele ingang 1 - Visuel ingang (geel) + Audio-ingang links (wi) + Audio-ingang rechts (rood) M Audio-/visuele ingang 2 -Visuele ingang (geel) + Audio-ingang links (wi + Audic-ingang rechts (rood) Nederlands | 37

Aansluiting voor AV-apparaten {KVT-627DVD) 38 | Nederlands I B54-4465-00_00.ndb 38 Cm Preout-uitgangsaansluiting voor + Audio-uitgang links (wi) + Audio-uitgang rechts (rood) M Preout-uitgangsaansluiting achter + Audio-uitgang links (wi) + Audio-uitgang rechts (rood) M Subwoofer preout-uitgangsaansluiting + Audio-uitgang links (wi) + Audio-uitgang rechts (rood) M Achteruitkijkcamera-ingang -Visuele ingang (geel) M Audio-/visuele uitgang -Visuele uitgang (geel) + Audio-uitgang links (it) + Audio-uitgang rechts (rood) M Audio-/visuele ingang -Visuele ingang (geel) + Audio-ingang links (wi + Audio-ingang rechts (rood)

voor de monitor Hitteschild of metalen steun Schroef (M4 x 8) fin de handel verkrijgbaar) Buig de lipjes van de bevestigingshuls met een schroevendraaier of dergelike en bevestig op zijn plaats. Zelf-tappende scfroef Metalen bevestigingsriem … Toebehoren ® (in de handel verkrigbaan) (in de handel verkrijgbaan) Controleer of het toestel goed geinstalleerd is. Als het toestel niet stabiel is, kan het slecht werken (het geluid kan bijvoorbeeld soms onderbroken worden. nstallatie voor de ontvanger 1.Bevestig de montagebeugels @ m.bw. de inbusbouten © aan de zikanten van de verborgen Montagebeugels eenheid. {Toebehoren @)

2.Gebruik de tapschroef © om de verborgen eenheid aan het audiopaneel te bevestigen. Tapschroef (04 x 16 mm) toebehoren ®) Nederlands | 39 B54-4465-00_00.ndb 39 05.518 1:80:03 PM

M Verwijderen van het hardrubber frame (plaatje)

1. Gebruik de klempennen op het gereedschap

voor het verwijderen G) en verwijder de twee vergrendelingen onder. Breng het frame omlaag en trek naar voren zoals u in de afbeelding ziet.

. Nadat de onderkant is verwijderd, verwij u de twee plaatsen aan de bovenkant. HE Verwijderen van de eenheid

1. Verwijder het hardrubber frame volgens de

uitbouwprocedure in het deel <Verwideren van het hardrubber frame>.

Verwijder de zeskantschroef met onderlegring (M4 8) van het achterpaneel.

Steek het gereedschap voor het verwijderen (2 stuks) @ in de openingen aan beide kanten zoals afgebeeld.

Breng het uitbouwgereedschap omlaag en trek het toestel half naar voren terwijl u naar het midden drukt. (> ess voorichtig daruzch niet verwond san de klempennen op het uitbouwgereedschap. Trek het toestel met uw handen geheel naar voren en let op dat u het toestel niet laat vallen. 40 | Nederlands I B54-4465-00_00.indb 40 Vergrendeling Uitbouwgereedschap (toebehoren @) Kiem Uitbouwgereedschap toebehoren @)

Dubbelklevende tape inbegrepen) Houder van afstandsbediening @ Plaats de afstandsbediening in de houder om te vaarkomen dat de afstandsbediening valt en onder uw vaeten terechtkomt. Als de afstandsbediening onder de rijpedalen val, wordt u gestoord bij het rijden en kan dit een verkeersongeval tot gevolg hebben. B54-4465-00_O0.indb 41 Nederlands | 41
