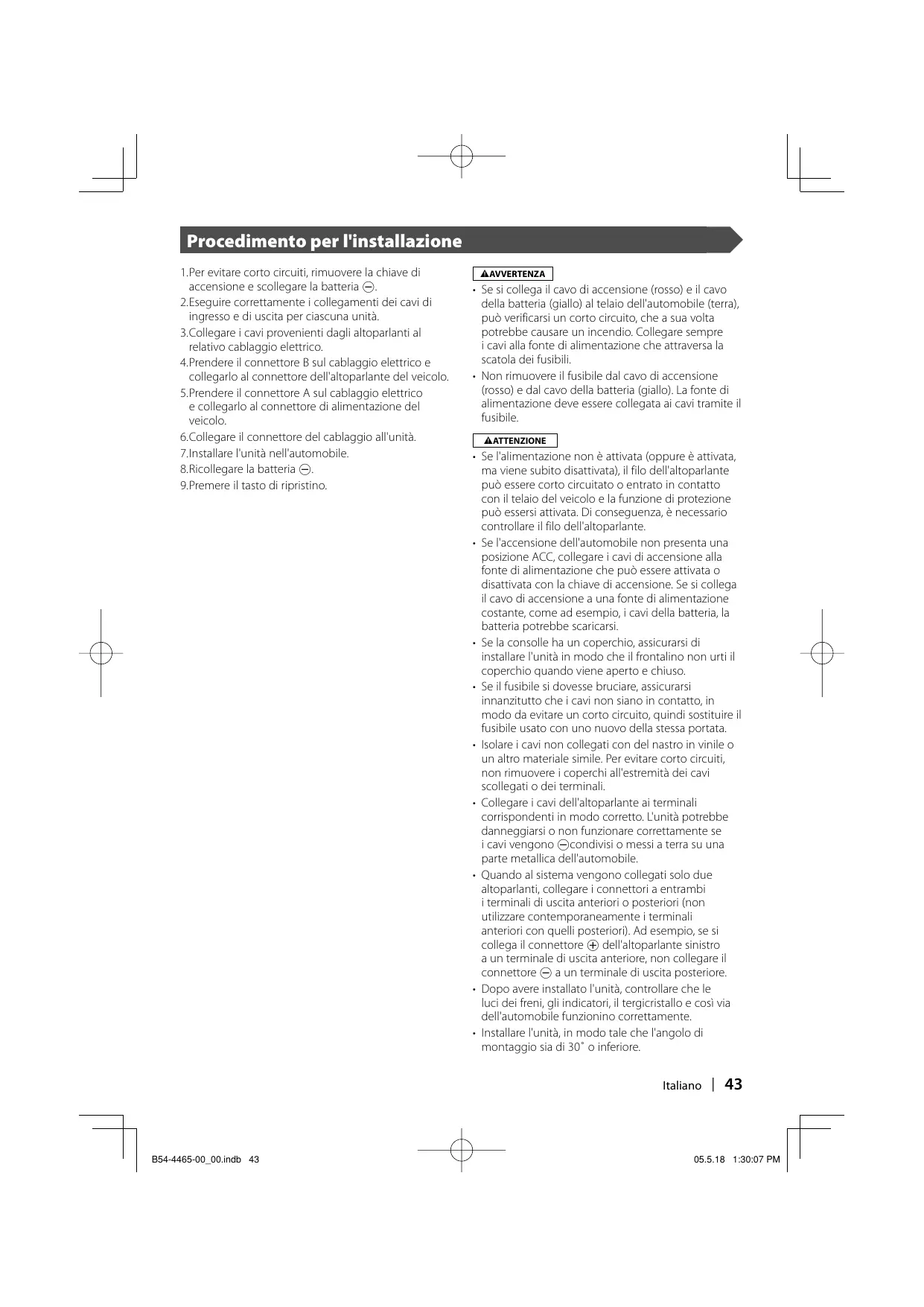

Procedimento per l'installazione 1.Per evitare corto circuit rimuovere la chiave di accensione e scollegare la batteria ©) 2.Eseguire correttamente i collegamenti dei cavi di ingresso e di uscita per ciascuna unità. 3.Collegare i cavi provenienti dagli altoparlanti al relativo cablaggio elettrico. 4.Prendere il connettore B sul cablaggio elettrico e collegarlo al connettore dell'altoparlante del veicole. 5.Prendere il connettore À sul cablaggio elettrico € collegarlo al connettore di alimentazione del veicolo. 6.Collegare il connettore del cablaggio all'unitè. Z.installare l'unità nell automobile. 8.Ricollegare la batteria ©) 9.Premere il tasto di ripristin. + Se si collega il cavo di accensione (rosso) € il cavo della batteria (giallo) al telaio dell'automobile (terra), pud verificarsi un corto circuito, che à sua volta potrebbe causare un incendio. Collegare sempre i cavi alla fonte di alimentazione che attraversa la scatola dei fusibil + Non rimuovere il fusibile dal cavo di accensione (rosso) e dal cavo della batteria (giallo). La fonte di limentazione deve essere collegata ai cavi tramite il fusibile. + Se l'alimentazione non & attivata (oppure & attivata, me viene subito disattivate), I filo dell'altoparlante pu essere corto circuitato o entrato in contatto con il telaio del veicolo e la funzione di protezione pud essersi attivata. Di conseguenza, à necessario controllare il flo dellaltoparlante. Se l'accensione dell automobile non presenta una posizione ACC, collegare i cavi di accensione alla fonte di alimentazione che pu essere attivata o disattivata con la chiave di accensione. Se si collega i cavo di accensione a una fonte di alimentazione costante, come ad esempio, i cavi della batteria, la batteria potrebbe scaricarsi. Se la consolle ha un coperchio, assicurarsi di installare l'unità in modo che il frontalino non urti il coperchio quando viene aperto € chiuso. Se il fusibile si dovesse bruciare, assicurarsi innanzitutto che i cavi non siano in contatto, in modo da evitare un corto circuito, quindi sostituire il fusibile usato con uno nuovo della stessa portata. Isolare i cavi non collegati con del nastro in vinile o un altro materiale simile. Per evitare corto circuiti, non rimuovere i coperchi all'estremità dei cavi scollegati o dei terminali Collegare i cavi dell'altoparlante ai terminali corrispondenti in modo corretto. L'unità potrebbe danneggiarsi o non funzionare correttamente se i cavi vengono @condivisi o messi a terra su una parte metallica dell automobile. Quando al sistema vengono collegati solo due altoparlanti, collegare i connettori a entrambi iterminali di uscita anteriori o posteriori (non utilizzare contemporaneamente i terminali anteriori con quelli posteriori). Ad esempio, se si collega il connettore @ dell'altoparlante sinistro) à un terminale di uscit anteriore, non collegare il connettore © à un terminale di uscita posteriore. Dopo avere installato l'unitè, controllare che le luci dei frent, gli indicatori, il tergicristallo e cosi via dell'automobile funzionino correttamente. + Installare l'unitè, in modo tale che l'angolo di montaggio sia di 30° o inferiore. taliano | 43

Collegamento Quand si utilizza un cavo ottico per il cablaggio, prestare À <eraone à non superare raggo di piegatura minimo del cavo di 30 mm. Se si supera il limite si piegatura minimo, le fibre ottiche allinterno del cavo possono danneggiarsi

Un cavo ottico (Accessorio (@) à fissato con un telaio tramite un fascio di cavi [Accessario @) (solo KVT-827DVD/ 7270VD) Uscita ottica {solo KVT-827DVD/727DVD) Unità monitor Ep hni dela scurezz asiurar di collegare il cavo del sensore di parcheggio. Nero) Collegare allinterruttore di ilevazione della Accessorio @ posizione di parcheggio dell automobile rio @ ytilizzando il connettore del relè in dotazione. Cavo del sensore di parcheggio (verde) + cr Ù Al cablaggio della lampada di retromarcia Cavo del sensore di retromarcia (rosa) À del veicolo” pr ? Ingresso del controllo remoto Se sterzo celeste/gjello) Al contralla remoto dellosterzo (x —

Cavo di messa a terra (nero) © (al telaio dell'automobile) C+— e © Batteria KENXOOLD Cavo dell'antenna Ingresso antenna FM/AM PR PE Accessorio Accessorio © c++ (ie

Al sistema subwoofer > — Accessario © _ Se non vengono eseguït collegamenti Accessorio @ non lasciare che il cavo fuariesca dalla (solo KVT-82/DVD/727DVD) linguetta. 6606000000 ‘e) 606060 # Cavo esclusione audio (marrone) Mure Collegarlo al terminale messo a terra quando il telefono squilla à durante la conversazione. Ep ”<;informazoniaul collegamento del sistema di navigazione KENWOOD, consultare il manuale di navigazione (104) Cavo di controllo alimentazione/antenna motorizzata (blu/bianco) escort | aureonr Cavo di controllo ampliicatore esterno (rosa/mero) ecreonr Collegare al terminale di controllo alimentazione quando si uïlizza l'amplificatore di potenza apzionale 0 al terminale di contrallo antenna nel veicolo. Alterminale "EXTAMPCONT: dell'amplificatore dotato della furzione di controllo ampliicazione esterna. 44 | italiano B54-4465-00_00.indb 44 05.518 1:80:07 PM

Accessorio © {solo KVT-82/DVD/727DVD) {verde) Un cavo ottica (Accessario @) à fissato © con un telaio tramite un fascio di cavi (Accessorio 6) (solo KVT-827DVD/ 727DVD) Multilettore e cosi via (opzionale) Cavo di collegamento (in dotazione con il muttlettore) Unità di ricezione (parte posteriore) Que LANDES] 1_ Ingresso ottico (solo KVT-82/DVD/727DVD) Accessario @) Sintonizzatore TV (opzionale) Cavo di collegamento {in dotazione con il sistema di navigazione) IDDN

Cavo di collegamento in dotazione con il Sintonizzatore TV)

Filo di cantrollo dimmer (arancione/bianco) Cavo di accensione (rosso) (opzional Cavo di messa a terra (nero) © G iso dél'automobile) B me — Connettore A Cavo della batteria {iallo)

————— € + E Connettore B Cavo di messa a terra (nero) © (al telaio dell automobile) B54-4465-00_00.ndb 45 Sistema di navigazione le) Se si collega il cavo di accensione (rosso) e il cavo della batteria (giallo) al telaio dell'automobile (terra), puë verificarsi un corto circuito, che a sua volta potrebbe causare un incendio. Collegare sempre i cavi alla fonte di alimentazione che attraversa la scatola dei fusibili Italiano | 45

—6— Collegamento del connettore ISO

La disposizione dei terminali per i connettori 150 dipende dal tipo di veicolo di cui si è in possesso. Accertarsi di eseguire i collegamenti corretti per evitare danni all'unità. Il collegamento predefinito per il cablaggio è descritto al punto [1] di seguito. Se i terminali del connettore ISO sono impostati come descritto al punto [2]0 [3] eseguire il collegamento come illustrato. Per nslere questa unità nei veicoli Volkswagen e in altri veicoli ricollegare il cavo come mostrato di seguito al punto [2 [ (Impostazione predefinita) II terminale A-7 (rosso) del connettore ISO del veicolo à collegato all'accensione, mentre il terminale A-4 (giallo) à collegato alla fonte di alimentazione costante. Unità Veicolo Cavo di accensione (10550) 2——22®) = @s—<{ Terminale A-7 (10550) Cavo della batteria (giallo) —2® + @æ—{ Terminale 4-4 (giallo) Eli terminale A-7 (rosso) del connettore ISO del veicolo à collegato alla fonte di alimentazione costante, ment il terminale A-4 (giallo) à collegato all'accensione. Unità Veicolo Cavo di accensione (rosso) + es Terminale A-7 (ross0) Cavo della batteria (giallo) + me Terminale A4 (giallo) E] Il terminale A-4 (giallo) del connettore ISO del veicolo non ë collegato ad alcun elemento, mentre il terminale A-7 (rosso) à collegato alla fonte di alimentazione costante (oppure entrambi i terminali A-7 {rosso) e A4 (giallo) sono collegati alla fonte di alimentazione costante) e Unità Veicolo Cavo di accensione (rosso) + Œ— Terminale A-7 (ros50) Cavo della batteria (giallo) + Collegare a una fonte di alimentazione che pu essere attivata o disattivata con la chiave di accensione del veicolo. Guida alle funzioni dei connettori Numeri dei terminali per i connettori ISO Colore del cavo Funzioi Connettore di alimentazione esterna A4 Giallo Batteria AS Blu/bianco Controle alimentazione A6 Arancione/bianco Commutatore A-7 Rosso Accensione (ACC) A-8 Nero Collegamento di messa a terra (massa) Connettore altoparlante B-1 Viola Posteriore destro (+) B-2 Viola/nero Posteriore destro (-} B-3 Grigio Anteriore destro (+) B-4 Grigio/nero Anteriore destro (-) B-5 Bianco Anteriore sinistro (+) B-6 Bianco/nero Anteriore sinistro (-) B-7 Verde Posteriore sinistro (+) B-8 Verde/nero Posteriore sinistro (-) 46 | italiano B54-4465-00_00.ndb 46 05.518 1:80:10 PM

—6— Collegamento per l'apparecchiatura AV {KVT-827DVD/727DVD) Preuscita anteriore - Uscita sinistra audio (bianco) - Uscita destra audio (rosso) Preuscita posteriore - Uscita sinistra audio (bianco) - Uscita destra audio (rosso) Preuscita subwoofer (MONO) Ë possibile utilizzare l'Accessorio @ quando i terminali di ingresso del sistema subwoofer sono stereo. M Preuscita centrale

M Ingresso fotocamera vista posteriore + Ingresso visivo (giallo) M Uscita audio/visiva - Uscita visiva (giallo) - Uscita sinistra audio (bianco) - Uscita destra audio (rosso) M ingresso audio/visivo 1 + Ingresso visivo (giallo) + Ingresso sinistro audio (bianco) + Ingresso destro audio (rosso) M ingresso audio/visivo 2 + Ingresso visivo (giallo) + Ingresso sinistro audio (bianco) + Ingresso destro audio (rosso) ltaliano | 47

48 | italiano I B54-4465-00_00.ndb 48 Preuscita anteriore - Uscita sinistra audio (bianco) - Uscita destra audio (rosso) Preuscita posteriore - Uscita sinistra audio (bianco) - Uscita destra audio (rosso) Preuscita subwoofer - Uscita sinistra audio (bianco) - Uscita destra audio (rosso) Ingresso fotocamera vista posteriore + Ingresso visivo (giallo) Uscita audio/visiva + Uscita visiva (giallo) - Uscita sinistra audio (bianco) - Uscita destra audio (rosso) Ingresso audio/visivo + Ingresso visivo (giallo) + Ingresso sinistro audio (bianco) + Ingresso destro audio (rosso) (KVT-627DVD)

à monitor Parete antincendio o supporto metallico Vite (M4 x 8) {disponibile in commercio) Piegare le linguette della flangia di montaggio con un cacciavite © un utensile simile e fssarle in posizione Vite autofilettanté Fascetta di montaggio Accessorio © (disponibile in commercio) metallica disponibile in commercio) Accertarsi che l'unitä sia fissata saldamente in posizione. Se l'unità non ë stabile, potrebbe non funzionare correttamente (ad esempio, il suono potrebbe essere intermittente) 1.Fissate le staffe di installazione @ ai lati dell'unità a scomparsa usando gli appositi bulloni @ Staff diinstallazione (Accessorio @) Bulloni di fissaggio (M4 x 8 mm) (Accessorio ®) 2.Usate le vite autoflettante © per fissare l'unità a scomparsa sulla piastra audio. Vite autoflettante (o4 x 16 mm) {Accessorio @) Italiano | 49 I B54-4465-00_00.ndb 49 055.18 1:80:12PM

—6— Rimozione dell'unità monitor BRimozione della struttura in gomma dura (escutcheon)

1. Agganciare le sporgenze sull'attrezzo di Strumento di imozione (Accessorio ®)

rimozione @ e sbloccare i due fermi sul lato inferiore. Abbassare il telaio e tirarlo in avanti come mostrato nell'llustrazione. Sporgenza Fermo

Dopo aver rimosso la parte superiore, sbloccare i due fermi superiori nello stesso modo. BRimozione dell'unità

1. Rimuovere la struttura in gomma dura

facendo riferimento alla procedura di a rimozione nella sezione relativa alla rimozione della struttura in gomma dura. Strumento di rimozione taccessorio @

Rimuovere la vite esagonale con la rondella {M4 x 8) sul pannello posteriore.

Inserire fino in fondo su ciascun lato i due attrezzi per la rimozione (), come mostrato nell'illustrazione.

Abbassare l'attrezzo di rimozione verso la parte inferiore e tirare parzialmente in fuori l'unità premendo verso l'interno. @ ss avenone à non ferirsi con l'attrezzo dirimozione. Estrarre completamente l'unità tirandolo con le mani, prestando attenzione a non farlo cadere. 50 | italiano B54-4465-00_00.ndb 50 S 7 055.18 1:80:12PM

Nastro a doppia aderenza Supporto del tel ido @ (in dotazione) upparto del telecomando @ Per evitare che il telecomando cada sotto i pied, installario utilizzando l'apposito supporto. Se il telecomando cade sotto i pedali interferirà con la guida e puè causare un incidente stradale. B54-4465-00_O0.indb 51 taliano | 51
