• Nur beim KVT-827DVD/727DVD

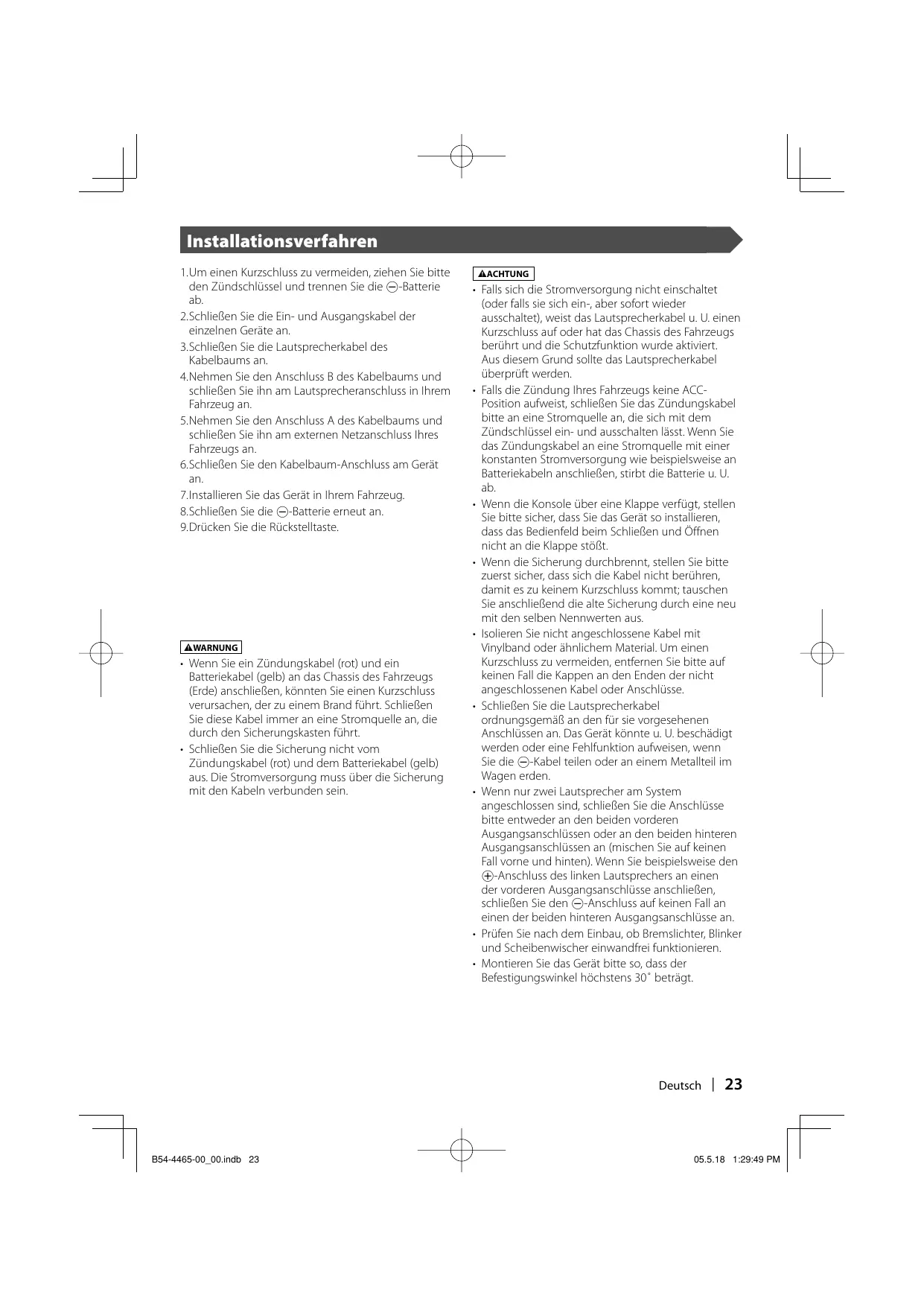

1.Um einen Kurzschluss zu vermeiden, ziehen Sie bitte den Zündschlüssel und trennen Sie die ©-Batterie ab. 2.SchlieBen Sie die Ein- und Ausgangskabel der einzelnen Geräte an. 3.SchlieBen Sie die Lautsprecherkabel des Kabelbaums an. 4.Nehmen Sie den Anschluss B des Kabelbaums und schlieBen Sie ihn am Lautsprecheranschluss in Ihrem Fahrzeug an 5.Nehmen Sie den Anschluss À des Kabelbaums und schlieBen Sie ihn am externen Netzanschluss Ihres Fahrzeugs an 6.SchlieBen Sie den Kabelbaum-Anschluss am Gerât

Z.installieren Sie das Gerät in Inrem Fahrzeug. 8.chlieBen Sie die ©-Batterie erneut an 9.Drücken Sie die Rückstelltaste. + Wenn Sie ein Zündungskabel (rot) und ein Batteriekabel (gelb) an das Chassis des Fahrzeugs (Erde) anschlieBen, kônnten Sie einen Kurzschluss verursachen, der zu einem Brand führt. SchlieBen Sie diese Kabel immer an eine Stromquelle an, die durch den Sicherungskasten führt - SchlieBen Sie die Sicherung nicht vom Zündungskabel (roÿ und dem Batteriekabel (gelb) aus. Die Stromversorgung muss über die Sicherung mit den Kabeln verbunden sein - Falls sich die Stromversorgung nicht einschaltet oder fall sie sich ein, aber sofort wieder ausschaltet), weist das Lautsprecherkabel u. U. einen Kurzschluss auf oder hat das Chassis des Fahrzeugs berührt und die Schutzfunktion wurde aktiviert. Aus diese Grund sollte das Lautsprecherkabel überprüft werden - Falls die Zündung Ihres Fahrzeugs keine ACC- Position aufweist, schlieBen Sie das Zündungskabel bitte an eine Stromguelle an, die sich mit dem Zündschlüssel ein- und ausschalten lässt. Wenn Sie das Zündungskabel an eine Stromquelle mit einer konstanten Stromversorgung wie beispielsweise an Batteriekabeln anschlieBen, stirbt die Batterie u. U. ab. + Wenn die Konsole über eine Klappe verfügt, stellen Sie bitte sicher, dass Sie das Gert so installieren, dass das Bedienfeld beim SchlieBen und Offnen nicht an die Klappe stôBt + Wenn die Sicherung durchbrennt, stellen Sie bitte zuerst sicher, dass sich die Kabel nicht berühren, damit es zu keinem Kurzschluss kommt; tauschen Sie anschlieBend die alte Sicherung durch eine neu mit den selben Nennwerten aus. - solieren Sie nicht angeschlossene Kabel mit Vinylband oder ähnlichem Material. Um einen Kurzschluss zu vermeiden, entfemen Sie bitte auf Keinen Fall die Kappen an den Enden der nicht angeschlossenen Kabel oder Anschlüsse + SchlieBen Sie die Lautsprecherkabel ordnungsgemäk an den für sie vorgesehenen Anschlüssen an. Das Gerët kônnte u. U. beschädigt werden oder eine Fehlfunktion aufweisen, wenn Sie die ©-Kabel tellen oder an einem Metallteil im Wagen erden: + Wenn nur zwei Lautsprecher am System angeschlossen sind, schlieBen Sie die Anschlüsse bitte entweder an den beiden vorderen Ausgangsanschlüssen oder an den beiden hinteren Ausgangsanschlüssen an (mischen Sie auf keinen Fall vorne und hinten). Wenn Sie beispielsweise den @-Anschluss des linken Lautsprechers an einen der vorderen Ausgangsanschlüsse anschlieBen, schlieBen Sie den @-Anschluss auf keinen Fall an einen der beiden hinteren Ausgangsanschlüsse an + Prüfen Sie nach dem Einbau, ob Bremslichter, Blinker und Scheibenwischer einwandfrei funktionieren. + Montieren Sie das Gerät bitte so, dass der Befestigungswinkel hôchstens 30° beträgt. Deutsch | 23

B54-4465-00_00.indb 24 —6— Lassen Sie bei der Handhabung eines optischen Kabeïs für die Verdrahtung die erforderiche Vorsicht walten, damit das Kabel um einen nicht grôBeren Radius als 30 mm gebogen wird Wenn Sie diesen Hôchstbegrenzungsradius beim Biegen überschreiterr Kann es zu einer Beschädigung der optischen Fasern im Inneren des optischen Kabels komimen.

Ein optisches Kabel (Zubehër @) wird unter Verwendung des ss) — Kabelbaumbands (Zubehôr @) am Chassis befestigr. (nur beim 4 KVT-827DVD/7270VD) Aus Sicherheïtsgründen muss der Feststellbremsen- Gchwara) Erkennungsschalters Ihres Wagens unter Verwendung Zubehër © Optischer Ausgang aur bei KVT-827DVD/727DVD) Monitor-Gerät Sensor unbedingt angeschlossen werden. Schliefen Sie den Kabelbaum des Feststellbremsen- des im Lieferumfang enthaltenen Relais-Anschlusses an Sensorkabel für Feststellbremse (grün)

ve Sensorkabel für Rückwärtsfahrt (rosa) 1 Zum Rücklicht-Kabelbaum des Fahrzeugs. REMRSE Lenkradfembedienungs: Zu Lenkadternbed Steuereingang (hellblau/gelb) ur Lenkradfembedienung C£- FPE Dimmersteuerungskabel (orange/weil)

Zündungskabel (rot) VV Batteriekabel (gelb) Pan

Batterie KENWOOD Antennenkabel UKW/MW-Antenneneingang [es eat 3 [pme a Zubehôr @ Zubehôr © 60600000 ) + Sr 6660 CG000S Zum Subwoofer-System > —J el Zubehôr © Wenn keine Anschlüsse durchgeführt Zubehôr werden, lassen Sie das Kabel bitte nicht {nur beim KVT-827DVD/ von der Ôse überstehen 727DVD) V Stummschaltungskabel (braun) Mure SchlieBen Sie dieses Kabel an einen geerdeten Anschluss ai wenn das Telefon klingelt oder telefoniert wird Um das Kenwood-Navigationssystem nzuschlieBen, schlagen Sie bitte in Ihrem Navigationshandbuch nach (10A) Steuerkabel für Stromversorgung und Motorantenne [blau/weif) cour Steuerkabel für den exteen Verstärker (rosa/schwarz) ecreonr Schlieen Sie dies bei Verwendung des gesanderten À Leistungsverstärkers an den Stromversorgungsanschluss oder anderenfalls an den Antennen-Steueranschluss im Fahrzeug an. AT CONT Zum “EXTAMPCONT:-Anschluss des Verstärkers mit der externen Verstärker-Steuerfunktion. À 24 | Deutsch

Zubehër ® {aur bei KVT-827DVD/727DVD) es Kabel (Zubehôr @) wird rwendung des Kabelbaumbands (Zubehôr @) am Chassis befestigr. (nur beim KVT-827DVD/727DVD)

Disc-Wechsler o. À. (optional) Anschlusskabel {im Lieferumfang des Disc-Wechslers enthalten) Receiver-Gerät (Rückseite) |_ Optischer Eingang {nur beim KVT-82/DVD/727DVD) Anschlusskabel Zubehôr @ {im Lieferumfang des Navigationssystems enthalten) Fernseh-Tuner (optional)

IDDN pen Anschlusskabel {im Lieferumfang des Fernseh Tuners enthalten) Dimmersteuerungskabel (orange/weiB)

Zündungskabel (rot) Erdungskabel (schwarz) © {zum Fahrzeug-Chassis) Cc<— B me — Batteriekabel (gelb)

Navigationssystem (optional) Anschluss À Wenn Sie ein Zündungskabel (rot) und ein Batteriekabel (gelb) am Chassis des Fahrzeugs (Erde) anschlieRen, kännten Sie einen Kurzschluss verursachen, der zu einem Brand führt. SchlieBen Sie diese Kabel € — E Massekabel (schwarz) © an Karosserie B54-4465-00_00.ndb 25 immer an eine Stromquelle an, die durch den Sicherungskasten führt. Anschluss B Deutsch | 25

B54-4465-00_00.ndb 26 —6— Anschluss des ISO-Steckers

Die Stiftbelegung für die ISO-Stecker hängt von dem Tÿp Ihres Fahrzeugs ab. Nehmen Sie unbedingt die richtigen Anschlüsse vor, um eine Beschädigung des Gerätes zu vermeiden Der Standardanschluss für den Kabelbaum wird unten unter [1] beschrieben. Falls die I$O-Steckerstifte entsprechend [2] oder [3] belegt sind, führen Sie den Anschluss bitte wie dargestellt durch. Stellen Sie bitte unbedingt sicher, dass das Kabel wie unter [ZJ unten dargestellt wieder angeschlossen wird, um dieses Gerät in Fahrzeugen von Volkswagen o. À. zu installieren. [ (Standardeinstellung) Der Stift A-7 (rot) des ISO-Anschlusses des Fahrzeugs ist mit der Zündung verbunden, und der Stift A-4 (gelb) ist mit der konstanten Stromversorgung verbunden. Gerät Fahrzeug Zündungskabel (rot) 226 + @e—< Siift A-7 (rot) Batteriekabel (gelb) 225) + @œ—$ Stift A4 (gel) [2] Der Stift A-7 (rot) des ISO-Anschlusses des Fahrzeugs ist mit der konstanten Stromversorgung verbunden, und der Stift A-4 (gelb) ist mit der Zündung verbunden Gerät Fahrzeug Zündungskabel (rot) > @—< Siift A7 (rot) Batteriekabel (gelb) + @es—< Stift A4 (gelb) E] Der Stift A-4 (gelb) des ISO-Anschlusses des Fahrzeugs ist an nichts angeschlossen, während der Stift A-7 {rot an die konstante Stromversorgung angeschlossen ist (oder sowohl der Stift A-7 (roë als auch der Stift A4 (gelb) ist an die konstante Stromversorgung angeschlossen) Gerät Fahrzeug Zündungskabel (rot) + @æ—< Siift A7 (rot) Batteriekabel (gelb) — SchlieBen Sie dieses Kabel an einer Stromquelle an, die mit dem Zündschlüssel ein- und ausgeschaltet werden kann nsanleitung Stiftnummern für die ISO-Anschlüsse Kabelfarbe Funktionen Externer Stromanschluss A4 gelb Batterie AS blau/weiB Stromversorgung A6 orange/weiB Dimmer A7 rot Zündung (ACC) AB schwarz Erdungsanschluss (Masse) Lautsprecheranschluss B-1 violett Hinten rechts (+) B-2 violett/schwarz Hinten rechts (-) B3 grau Vorne rechts (+) B4 grau/schwarz Vorne rechts (-) B5 weiR Vorne links (+) B-6 weiR/schwarz Vorne links (-) B7 grün Hinten links (+) B8 grün/schwarz Hinten links {-) 26 | Deutsch

(KVT-827DVD/727DVD) Vorderer Vorausgang : Linker Audioausgang (ei) - Rechter Audioausgang (rot) Hinterer Vorausgang : Linker Audioausgang (weiB) + Rechter Audioausgang (rot) Subwoofer (MONO)-Vorausgang Sie kônnen das Zubehôr @ verwenden, um die Eingangsanschlüsse des Subwoofer-Systems stereo anzuschlieBen. M Center-Vorausgang

M Rückansichtskamera-Eingang -Videoeingang (gelb) M Audio-/Videoausgang -Videoausgang (gelb) : Linker Audioausgang (ei) + Rechter Audioausgang (rot) M Audio-/Videoeingang 1 -Videoeingang (gelb) : Linker Audioeingang (weiB) + Rechter Audioeingang (rot) M Audio-/Videoeingang 2 -Videoeingang (gelb) : Linker Audioeingang (weiB) + Rechter Audioeingang (rot) Deutsch | 27

28 | Deutsch I B54-4465-00_00.ndb 28 Cm Vorderer Vorausgang (KVT-627DVD) : Linker Audioausgang (ei) - Rechter Audioausgang (rot) M Hinterer Vorausgang : Linker Audioausgang (ei) - Rechter Audioausgang (rot) M Subwoofer-Vorausgang : Linker Audioausgang (ei) - Rechter Audioausgang (rot) M Rückansichtskamera-Eingang -Videceingang (gelb) M Audio-/Videoausgang -Videoausgang (gelb) - Linker Audioausgang (ei) - Rechter Audioausgang (rot) M Audio-/Videoeingang -Videceingang (gelb) : Linker Audioeingang (weiB) + Rechter Audioeingang (rot)

era Motortrennwand oder Metallstütze Schraube (M4 x 8) im Handel erhältlich} Sicher Sie das Einbaugehäuse, indem Sie die Metallaschen mit einem Schraubenzieher umbiegen. Blechschraube Montagebügel Zübehôr © {im Handel erhältlich) lim Handel erhältlich) Stellen Sie sicher, dass das Gerät sicher an Ort und Stell installiert ist. Falls das Gerät nicht stabil ist, Kännte dies zu einer Fehlfunktion führen (beispielsweise kônnte der Ton springen) nstallation für das Receiver-Gerät 1.Die Installationshalterungen @ mit den Sems- Bolzen ® an beiden Seiten des versteckten Gerätes Instalationshalterungen befestigen. (Zubehôr @)

2.Mit der Gewindeschraube @) das versteckte Gerät an der Audiotafel zu sichern. Gewindeschraube (a 4 x 16 mm) (Zubehôr @) Deutsch | 29 I B54-4465-00_00.ndb 29 05.518 1:20:54 PM

I B54-4465-00_00.ndb 30 —6— Abnehmen des Monitor-Gerätes M Abnehmen des Hartgummi-Rahmens (SchlieBblech)

1. Die Anschlagstifte des Ausbauwerkzeugs Ausbauwerzeug (Zubehôr @)

einrasten @ und die beiden Verriegelungen der unteren Hälfte ausbauen. Wie in der Abbildung gezeigt, den Rahmen senken und nach vom ziehen. Anschlag Verriegelung

2. Führen Sie nach dem Ausbau der unteren

Hälfte den Ausbau der beiden oberen Stellen durch. BAusbau des Gerätes

1. Entfernen Sie den Hartgummi-Rahmen,

indem Sie sich des in Abschnitt <Abnehmen des Hartgummi-Rahmens> dargestellten Verfahrens bedienen.

Entfernen Sie die Sechskantschraube mit der Unterlegscheibe (M4 x 8) an der Rückseite des Geräts.

Setzen Sie die beiden Ausbauwerkzeuge () in die seitlichen Schlitze an der Frontseite ein (siehe Skizze).

Drücken Sie die Ausbauwerkzeuge nach unten und ziehen Sie das Gerät etwa bis zur Hälfte heraus. &) échren Sie darauf dess Si sich nicht an den Vorsprüngen der Ausbauwerkzeuge verletzen Umfassen Sie das Gerät mit den Händen und ziehen Sie es vorsichtig heraus. 30 | Deutsch

nstallation der Fernbedienung Hinstallieren Sie den Fernbedienungshalter (Zubehôr @). Doppelseitiges Klebeband Fernbedi halter @ im Lieferumfang enthalten) ernbedienungshaler @ Installieren Sie die Fembedienung unter Verwendung des Febedienungshalters, um ein Herunterfallen der Fembedienung unter Ihre Füfe zu verhindem. Falls die Fembedienung unter die Fahrtpedale fäl, stôrt sie die Fahrt und kann dadurch zu einem Verkehrsunfall führen Deutsch | 31 B54-4465-00_O0.indb 31 05.518 1:20:56 PM
