MANUAL DE USUARIO KVT-727DVD KENWOOD

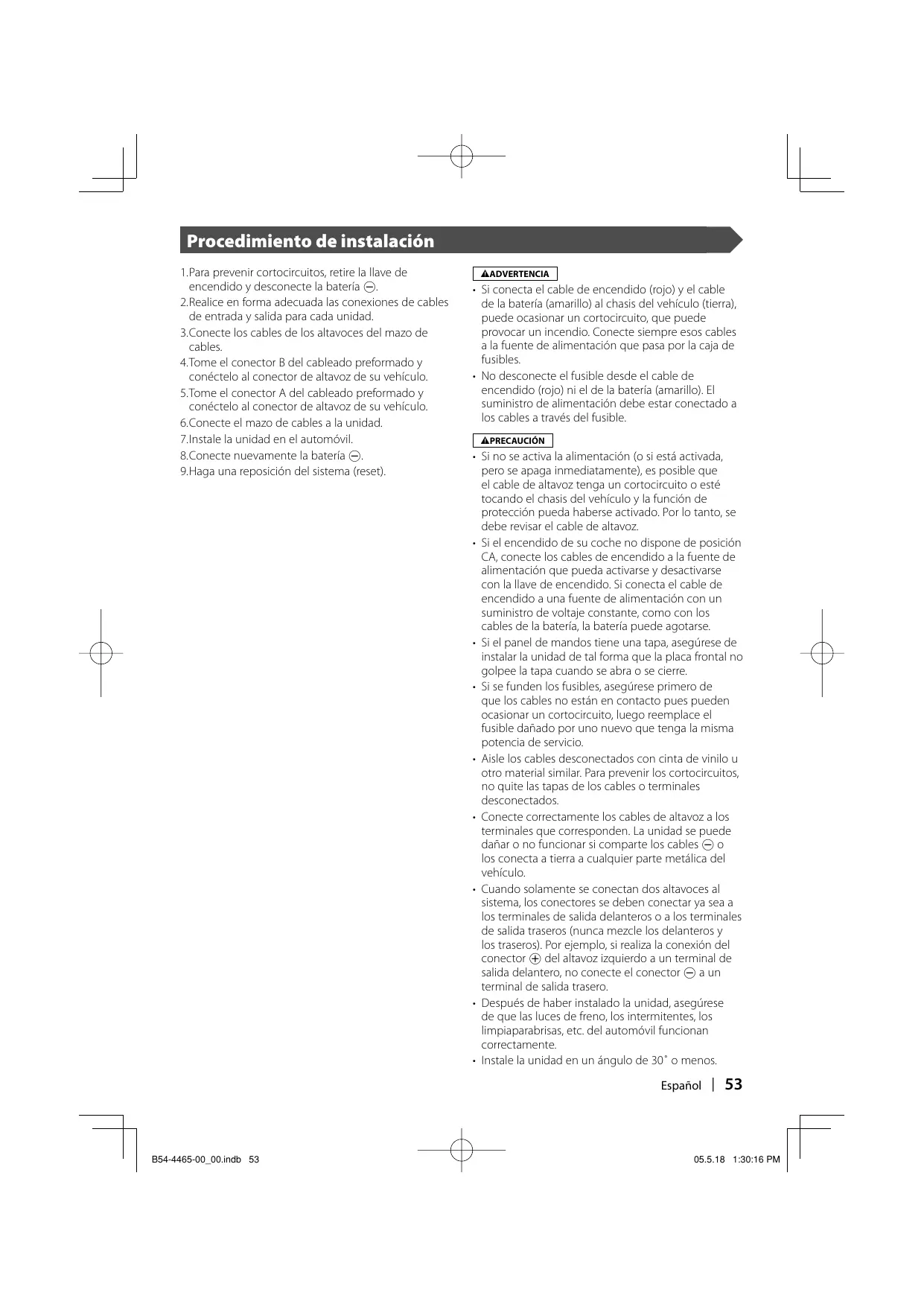

Procedimiento de instalaciôn 1.Para prevenir cortocircuitos, retire la Ilave de encendido y desconecte la bateria ©) 2.Realice en forma adecuada las conexiones de cables de entrada y salida para cada unidad. 3.Conecte los cables de los altavoces del mazo de cables. 4Tome el conector B del cableado preformado y conéctelo al conector de altavoz de su vehiculo. 5.Tome el conector À del cableado preformado y conéctelo al conector de altavoz de su vehiculo. 6.Conecte el mazo de cables a la unidad! 7.nstale la unidad en el automévil. 8.Conecte nuevamente la bateria ©) 9.Haga una reposiciôn del sistema (reset) + Si conecta el cable de encendido {rojo) y el cable de la bateria (amarillo) al chasis del vehiculo (tierra), puede ocasionar un cortocircuito, que puede provocar un incendio. Conecte siempre esos cables à la fuente de alimentacién que pasa por la caja de fusibles + No desconecte el fusible desde el cable de encendido (roje) ni el de la bateria (amarillo). El suministro de alimentaciôn debe estar conectado à los cables a través del fusible. + Sino se activa la alimentaciôn (o si esté activada, pero se apaga inmediatemente) es posible que el cable de altavz tenga un cortocircuito o esté tocando el chasis del vehiculo y la funcién de protecciôn pueda haberse activado. Por lo tanto, se debe revisar el cable de altavoz. Si el encendido de su coche no dispone de posiciôn CA, conecte los cables de encendido a la fuente de limentacién que pueda activarse y desactivarse con la llave de encendido. Si conecta el cable de encendido a una fuente de alimentacién con un suministro de voltaje constante, como con los cables de la bateria, la bateria puede agotarse. Si el panel de mandos tiene una tapa, asegürese de instaler la unidad de tal forma que la placa frontal no golpee la tapa cuando se abra o se cierre. Si se funden los fusibles, asegürese primero de que los cables no estän en contacto pues pueden ocasionar un cortocircuito, luego reemplace el fusible dañado por uno nuevo que tenga la misma potencia de servicio. Aïsle los cables desconectados con cinta de vinilo u otro material similar. Para prevenir los cortocircuitos, no quite las tapas de los cables o terminales desconectados Conecte correctamente los cables de altavoz a los terminales que corresponden. La unidad se puede dañar o no funcionar si comparte los cables © o los conecta a tierra a cualquier parte metélica del vehiculo. Cuando solamente se conectan dos altavoces al sistema, los conectores se deben conectar ya sea à los terminales de salida delanteros o a los terminales de salida traseros (nunca mezcle los delanteros y los traseros). Por ejemplo, si realiza la conexiôn del conector ® del altavez izquierdo a un terminal de salida delantero, no conecte el conector © à un terminal de salida trasero. Después de haber instalado la unidad, asegurese de que las luces de freno, los intermitentes, los limpiaparabrisas, etc. del automévil funcionan correctamente. + Instale la unidad en un éngulo de 30° o menos. Español | 53

—6— Cuando se manipule un cable éptico para el cableado, tenga cuidado de na exceder el radio minimo de plegado del cable de 30 mm. Si sobrepasa el limite minimo de plegado es posible que se dañen las fibras épticas dentro del cable éptico.

Un cable éptica (accesorio @) est fijo a un chasis mediante una banda preformada (accesorio @). (sélo para KVT:827DVD/727DVD) 2 son0s de seauridad asegures de conectar el sensor de estacionamient. Salida éptica &KVT-82/DVD/727DVD only) Unidad monitor Conecte al cableado del interruptor de detecciôn Accesorio ® del freno de estacionamienta del vehiculo < D utilizando el conector relé suministrado. Cable del sensor de estacionamiento (verde) + Pas Ÿ Al mazo de cables de la luz de marcha Cable de sensor de marcha aträs (rosa) L atrés del vehiculo ae ? Entrada del mando a distancia deTa direcciôn azul claro/amarillo) Ala direcciôn remota (x —

Bateria Cable de antena Entrada de antena FM/AM Accesorio @ Accesorio (8) + S-+on is LT Al sistema del subwoofer > Acessério @ Si no se efectüan las conexiones, no deje 0 E ayyovoy | C2 que ef cobtesobresage de aiengcete 727DVD) Accesorio @ Cable de silenciador (marrôn) Mure Conecte al terminal de conexién a tierra ya sea al sonar el teléfono o durante la conversacién. ra conectar el sistema de navegaciôn KENWOOD, onsulte el manual de navegaciôn. (10A) Control de potencia/cable de control de antena del motor (azul/blanco) B.conr | aureonr Cable de control del amplificadr externo frosado/negro) Bacon Conecte al terminal de control de alimentacién cuando utilice el amplificador de potencia opcional,o al terminal de control de antena del vehiculo. Alterminal”"EXTAMPCONT: del ampliicador con la funciôn de contral del amplificador externo. 54 | Español B54-4465-00_00.ndb 54 05.518 1:80:16PM

Cambiador de disco, etc. (optativo)

Cable de conexiôn {Suministrado con el cambiador de disco) cesorio @ {s6lo para KVT-827DVD/727DVD) {verde) Un cable éptico (accesorio ®) est fio a un chasis mediante una banda preformada (accesorio @). (séla para KVT-827DVD/727DVD) Unidad receptora (lado trasero) Que LANDES] É mes 1_ Entrada éptica (slo para KVT-827DVD/727DVD) Cable de conexiôn {ncluido en el sistema de navegaciôn) Accesorio (2) Sintonizador de TV (optativo) Cable de conexièn {ncluido con el sintonizador de TV) a IDDN

Cable de reductor de luz (naranja/blanco) LB Sistema de navegacién Cable del encendido (rajo) {optativo) Cable a tierra (negro) © ç ds cel veniculo B me — Conector A Cable de la bateria ï\ Si conecta el cable de encendido (rojo) y 1 amarillo) el cable de la bateria (amarillo) al chasis del vehiculo (terra), puede ocasionar un cortocircuito, que puede provocar un incendio. Conecte siempre esos cables a la fuente de alimentaciôn que pasa por la caja de fusibles. E ConectorB Cable a tierra (negro) © (AI chasis del automévil) Español | 55 B54-4465-00_00.ndb 55 S 7 05.518 1:30:18PM

La disposicién de les patillas de los conectores 150 depende del tipo de vehiculo. Asegürese de efectuar las conexiones de manera apropiada para evitar que se dañe la unidad El ajuste de fébrica para la conexién del mazo de cableado se describe més abajo en [1] Si les patillas del conector ISO estän dispuestas tal como se describe en [2] o [3] efectüe la conexiôn de la manera indicada en la figura Asegürese de voiver a conectar el cable como se indica en vehiculos Volkswagen, etc. à continuaciôn, para instalar la unidad en [1] (Ajuste de fébrica) La patilla A-7 (roja) del conector ISO del vehiculo va unida al encendido y la patilla A-4 (amarilla) esté conectada al suministro constante de alimentacién. Unidad Vehiculo Cable del encendido (rojo) è—22@ + @es—< Patilla A-7 (roja) Cable de la bateria (amarillo) à——2t© + @es—< Patilla A4 (amarila) [2] La patilla A-7 (roja) del conector ISO del vehiculo esté conectada al suministro constante de alimentaciôn y la patilla A-4 (amarilla) estä unida al encendido. Unidad Vehiculo Cable del encendido {rojo) + @e—< Pailla A-7 (roja) Cable de la bateria (amarillo) + @aæ—< Parilla A4 (amarila) [] La patilla A-4 (amarilla) del conector ISO del vehiculo no esté conectada a nada, mientras que la patilla A- (roja) esté conectada al suministro constante de alimentaciôn (a ambas patillas, la A-7 (roja) ÿ la A-4 {amarilla) estän conectadas al suministro constante de alimentaciôn). Unidad Vehiculo Cable del encendido {rojo) + @e—< Patilla A-7 (roja) Cable de la bateria (amarillo) = Conecte a una fuente de alimentaciôn que pueda activarse y desactivarse con la Îlave de encendido. Guia de funciôn del conector Nümeros de patillas para conectores ISO Color de cable Funciones Conector de alimentaciôn externa A4 Amarillo Bateria A-5 Azul/blanco Control de alimentaciôn A-6 Naranja/blanco Atenuador A7 Rojo Encendido (CCA) A-8 Negro Conexiôn a tierra (masa) Conector de altavoz B-1 Pürpura Derecho trasero (+) B-2 Pürpura/Negro Derecho trasero (-) B-3 Gris Derecho delantero (+) B-4 Gris/Negro Derecho delantero (-) B-5 Blanco lzquierdo delantero (+) B6 Blanco/Negro Izquierdo delantero (-) B-7 Verde lzquierdo trasero (+) B-8 Verde/Negro Izquierdo trasero (-) 56 | Español B54-4465-00_00.ndb 56 05.518 1:30:18PM

—6— Conexién para equipos AV {KVT-827DVD/727DVD) Salida de preamplificador delantera - Salida izquierda de audio (blanca) - Salida derecha de audio (roja) Salida de preamplificador trasera - Salida izquierda de audio (blanca) - Salida derecha de audio (roja) Salida de preamplificador de subwoofer (MONO) Es posible utilizar el accesorio opcional @ cuando 5e vaya a conectar el stema estéro subwoofer a los terminales de entrada M Salida de preamplificador central M Entrada de câmara de vista trasera + Entrada visual (amarilla) mn Salida de audio/visual - Salida visual (amarilla) - Salida izquierda de audio (blanca) - Salida derecha de audio (roja) M Entrada de audio/visual 1 : Entrada visual (amarilla) - Entrada izquierda de audio (blanca) - Entrada derecha de audio (roja) M Entrada de audio/visual 2 : Entrada visual (amarilla) - Entrada izquierda de audio (blanca) - Entrada derecha de audio (roja) Español | 57

—6— Conexién para equipos AV {KVT-627DVD) 58 | Español I B54-4465-00_00.ndb 58 L_m saida de preamplificador delantera : Salida izquierda de audio (blanca) + Salida derecha de audio (roja) M Salida de preamplificador trasera : Salida izquierda de audio (blanca) + Salida derecha de audio (roja) M Salida de preamplificador de subwoofer : Salida izquierda de audio (blanca) + Salida derecha de audio (roja) M Entrada de câmara de vista trasera + Entrada visual (amarilla) M Salida de audio/visual - Salida visual (amarilla) : Salida izquierda de audio (blanca) + Salida derecha de audio (roja) M Entrada de audioWisual : Entrada visual (amarilla) - Entrada izquierda de audio (blanca) - Entrada derecha de audio (roja)

nstalacién para la unidad del monitor Muro cortafuego o soporte de metal Tornillo (M4X8) (disponible en el comercio) Doble las lengüetas del manguito de montaje con un destornillador o herramienta similar y fjelo. Tornillo autorroscañte Correa de montaje metälica … Accesorio © (disponible en el comercio) (disponible en el comercio) Asegürese de que la unidad esté instalada en forma segura. Si la unidad estä en una posiciôn inestable, es posible que no funcione correctamente (por ejemplo, el sanido puede interrumpirse) nstalacién para la unidad receptora 1Instale los soportes de instalaciôn @ a los lados de la unidad escondida utilizando los pernos @). Soportes de instalaciôn {Accesorio @) Pernos sems (M4 x 8 mm) (Accesorio ®) Z.Uïilice el tomillo de rosca cortante © para asegurar la unidad escondida al panel de audio. Tornillo autorroscante (24 x 16 mm) {Accesorio @)) Español | 59 I B54-4465-00_00.ndb 59 05.518 1:80:20 PM

1. Enganche la uña de la herramienta de Herramienta de extracciôn (Accesorio @)

extraccién ® y libere los cierres provistos en dos lugares de la parte inferior. Tal como se muestra en la figura, baje el marco y extréigalo hacia adelante.

2. Después de extraer la parte inferior, libere

de la misma manera los dos lugares del lado superior. MExtracciôn de la unidad Herramienta de extracciôn (Accesorio

1. Extraiga el marco duro de goma siguiendo

el procedimiento de extracciôn descrito en D la secciôn <Extracciôn del marco duro de e goma>.

2. Quite el tornillo de cabeza hexagonal con

arandela integral (M4 x 8) del panel posterior.

Inserte profundamente las dos herramientas de extracciôn @) en las ranuras de cada lado, tal como se muestra en la figura.

Mueva la herramienta de extracciôn hacia abajo, y extraiga la unidad hasta la mitad mientras presiona hacia adentro. (> Pret senc para no Jstimarse con ls uñiss de la herramienta de extraccién. Termine de sacar la unidad con las manos, prestando atencién para no dejarla caer. 60 | Español B54-4465-00_00.ndb 60 a 05.518 1:80:21 PM

—6— nstalaciôn de la unidad de mando a distan: Minstale el soporte del mando a distancia (accesorio @). Cinta adhesiva por los dos lados À Soporte de Imando à distancia @ uministrada) Para impedir que el mando a distancia caiga bajo sus pie, instélelo utilizando el soporte de mando a distancia. i la unidad de mando a distancia cae bajo los pedales, interferiré con la conduccién y puede ocasionar un accidente de trâfico. B54-4465-00_O0.indb 61 Español | 61
