MODE D'EMPLOI KVT-727DVD KENWOOD

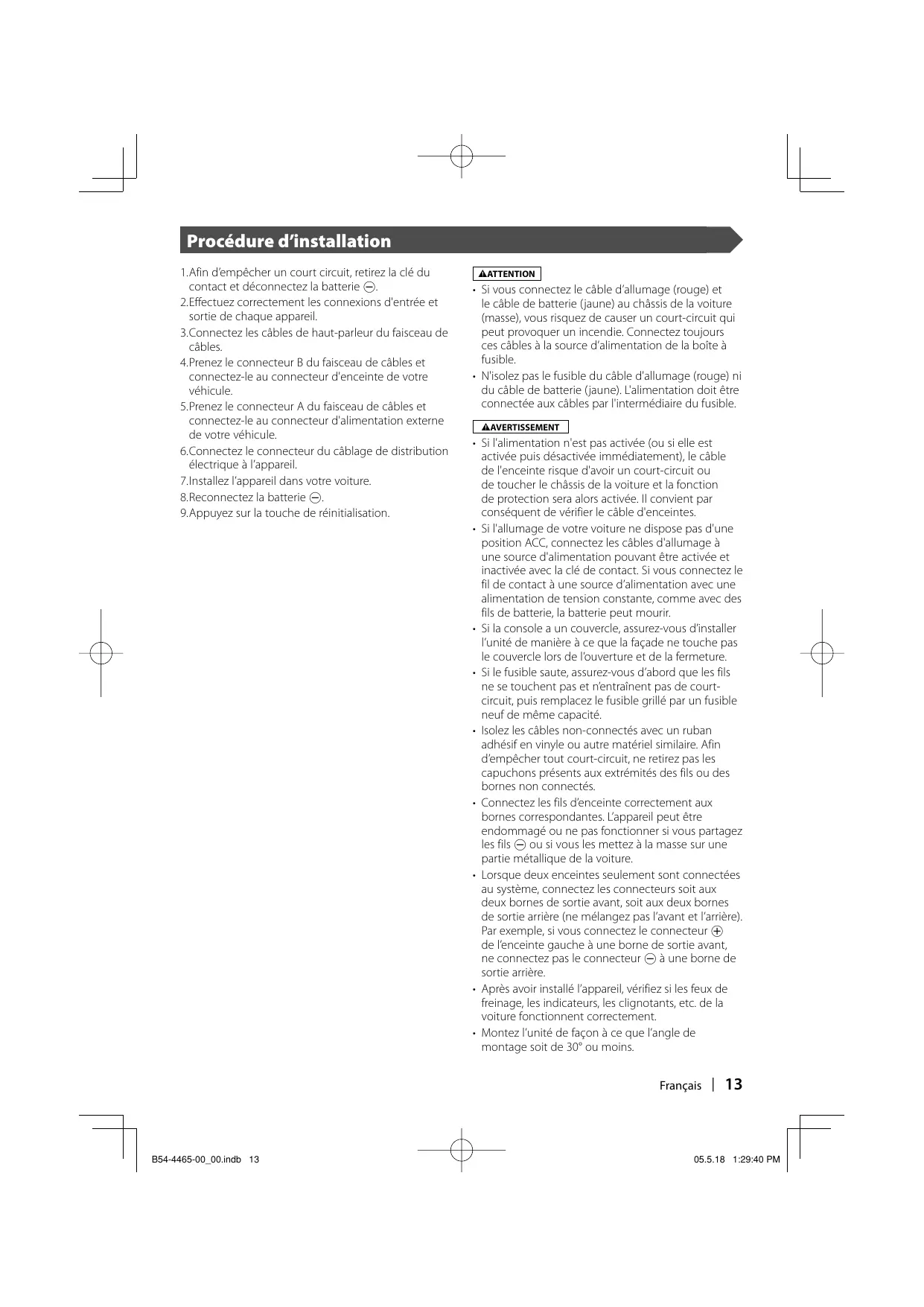

Procédure d'installation 1.Afin d'empêcher un court circuit, retirez la clé du contact et déconnectez la batterie ©. 2.Effectuez correctement les connexions d'entrée et sortie de chaque appareil 3.Connectez les câbles de haut-parleur du faisceau de cébles. 4.Prenez le connecteur B du faisceau de câbles et connectez-le au connecteur d'enceinte de votre véhicule 5.Prenez le connecteur À du faisceau de câbles et connectez-le au connecteur d'alimentation externe de votre véhicule. 6.Connectez le connecteur du câblage de distribution électrique à l'appareil 7.Installez l'appareil dans votre voiture 8.Reconnectez la batterie ©) 9.Appuyez sur la touche de réinitialisation + Si vous connectez le câble d'allumage (rouge) et le câble de batterie (jaune) au châssis de la voiture (masse), vous risquez de causer un court-circuit qui peut provoquer un incendie. Connectez toujours ces câbles à la source d'alimentation de la boîte à fusible. + N'isolez pas le fusible du céble d'allumage (rouge) ni du câble de batterie (jaune). L'alimentation doit être connectée aux câbles par l'intermédiaire du fusible + Sil'alimentation n'est pas activée (ou si elle est activée puis désactivée immédiatement) le câble de l'enceinte risque d'avoir un court-circuit ou de toucher le châssis de la voiture et la fonction de protection sera alors activée. Il convient par conséquent de vérifier le câble d'enceintes : Si l'allumage de votre voiture ne dispose pas d'une position ACC, connectez les câbles d'allumage à une source d'alimentation pouvant être activée et inactivée avec la clé de contact. Si vous connectez le fil de contact à une source d'alimentation avec une alimentation de tension constante, comme avec des fils de batterie, la batterie peut mourir - Si la console a un couvercle, assurez-vous d'installer l'unité de manière à ce que la façade ne touche pas le couvercle lors de l'ouverture et de la fermeture. - Si le fusible saute, assurez-vous d'abord que les fils ne se touchent pas et n'entraînent pas de court- circuit, puis remplacez le fusible grillé par un fusible neuf de même capacité. - Isolez les câbles non-connectés avec un ruban adhésif en vinyle ou autre matériel similaire. Afin d'empêcher tout court-circuit, ne retirez pas les capuchons présents aux extrémités des fils ou des bornes non connectés. + Connectez les fils d'enceinte correctement aux bornes correspondantes. L'appareil peut être endommagé ou ne pas fonctionner si vous partagez les fils © ou si vous les mettez à la masse sur une partie métallique de la voiture. + Lorsque deux enceintes seulement sont connectées au système, connectez les connecteurs soit aux deux bornes de sortie avant, soit aux deux bornes de sortie arrière (ne mélangez pas l'avant et l'arrière) Par exemple, si vous connectez le connecteur @ de l'enceinte gauche à une borne de sortie avant, ne connectez pas le connecteur © à une borne de sortie arrière. + Après avoir installé l'appareil, vérifiez si les feux de freinage, les indicateurs, les clignotants, etc. de la voiture fonctionnent correctement. + Montez l'unité de façon à ce que l'angle de montage soit de 30° ou moins. Français | 13

Lors de l'utilisation d'un câble optique pour le câblage, faites attention à ne pas dépasser le rayon de pliage minimal de 30 mm Si vous dépassez la limite de pliage minimale, les fibres optiques du cäble optique risquent d'être endommagées

Un câble optique (Accessoire @) est fxé au chèssis avec un harnais (Accessoire @). (KVT-827DVD/727DVD uniquement) Sortie optique. {KUT:82/DVD/727DVD uniquement) L'unité moniteur Es de sécurité connecterle câble du détecteur de stationnement. à (Noir) Accessoire @ pes + Vers le faisceau du feu de marche arrière ‘Câble de marche arrière (Rose) 4 du véhicule: sas Entrée de la commande de direction à distance (Bleu clai/Jaune) Vers la commande de direction (5 — Cäble de commande de la variation automatique d'intensité (Orange/Blanc)

Connectez à la distribution électrique de commutateur de détection de frein à main du : : l véhicule à l'aide du connecteur de relais fourni Câble de frein à main (Vert)

D+E-S-+ (5e Vers le système du ubaoofer > — L g Accessoire © Q@ S'ascune connouon nest faite, ne Accessoire @ : ; laissez pas le câble sortir à l'extérieur.

uniquement) Cäble de sourdine (Brun) Connectez à une prise qui est à la masse soit quand le téléphone sonne soit pendant une conversation. MUTE Pour connecter le système de navigation KENWOOD, consultez le manuel du système de navigation. Cäble de commande de 'alimentation/ du [on moteur de l'antenne (Bleu/Blanc) escort | aureonr Cäble de commande de l'amplificateur externe (Rose/Noir) ecreonr Connectez soit à la borne de contrôle de l'alimentation lors de l’utilisation de l'ampliicateur de puissance en option, soit à la borne de contrôle de l'antenne du véhicule. Vers le terminal ‘EXTAMPCONT: de l'amplificateur ayant la fonction de contrôle de l'amp. extérieur. 14 | Français

Accessoire ® {KVT:827DVD/727DVD uniquement) (Vert) Un câble optique (Accessoire @) est fixé au châssis avec un harnais (äccessoire @). (KVT-827DVD/727DVD uniquement) Récepteur Changeur de disque etc. {en option)

Cäble de connexion (Compris dans le changeur de disque) (arrière) Que LANDES] |_ Entrée optique. &KVT-827DVD/727DVD uniquement} Câble de connexion Accessoire @) Syntoniseur (en option) Compris dans le système de navigation) IDDN Câble de connexion (Compris dans le syntoniseur de TV) Cäble de commande de la variation automatique d'intensité (Orange/Blanc) D+— Câble d'allumage (Rouge) Cäble de masse (Noir) © {Vers le châssis de la voiture)

B me — Connecteur À Cäble de batterie } (aune) E Connecteur B Câble de masse (Nain) © (Au châssis de la voiture) B54-4465-00_00.ndb 15 Système de navigation {en option) Si vous connectez le câble d'allumage (rouge) et le cäble de batterie (jaune) au châssis de la voiture (masse), vous risquez de causer un court-circuit qui peut provoquer un incendie. Connectez toujours ces câbles à la source d'alimentation de la boîte à fusible. Français | 15

—6— Connexion du connecteur ISO

La disposition des broches pour les connecteurs ISO dépend du type de votre véhicule. Assurez-vous de réaliser les connexions correctes pour éviter d'endommager l'appareil La connexion par défaut du faisceau de câbles est décrite dans la section [1] ci-dessous. Si les broches du connecteur 150 sont réglées comme décrit dans la section [2] ou [3] réalisez les connexions comme indiqué sur lilustration Assurez-vous de reconnecter le câble comme indiqué ci-dessous Volkswagen, etc pour installer cet appareil dans les véhicules [] (Réglage par défaut) La broche A-7 (rouge) du connecteur ISO du véhicule est reliée à l'allumage et la broche A-4 (jaune) est reliée à l'alimentation constante. Appareil Voiture Câble d'allumage (Rouge) à—225 + @e—<{ Broche A-7 (Rouge) Cäble de batterie (Jaune) à—2# + @er—< Broche A-4 (jaune) E] La broche A-7 (rouge) du connecteur ISO du véhicule est reliée à l'alimentation constante et la broche A-4 (jaune) est reliée à l'allumage. Appareil Voiture Câble d'allumage (Rouge) + @m—< Broche A-7 (Rouge) Cäble de batterie (Jaune) + @a—< Broche À-4 (Jaune) E] La broche A:4 (jaune) du connecteur ISO du véhicule n'est reliée à rien, alors que la broche A-7 (rouge) est reliée à l'alimentation constante (ou les deux broches A-7 (rouge) et A-4 (jaunes) sont connectées à € l'alimentation constante). Appareil Voiture Câble d'allumage (Rouge) + @œ—< Broche A-7 (Rouge) Cäble de batterie (Jaune) — Connectez à une source d'alimentation qui peut être allumée et éteinte à l'aide de la clé de contact. Guide des connecteurs Numéros de broches pour connecteursISO | Couleur du câble Fonctions Connecteur d'alimentation externe A4 Jaune Batterie AS Bleu/Blanc Servocommande A6 Orange/Blanc Variation automatique d'intensité A7 Rouge Allumage (ACC) A-8 Noir Connexion à la terre (masse) Connecteur de haut-parleurs B-1 Violet Arrière droite (+) B-2 Violet/Noir Arrière droite (--) B-3 Gris Avant droite (+) B-4 Gris/Noir Avant droite (--) B-5 Blanc Avant gauche (+) B-6 Blanc/Noir Avant gauche (-) B7 Vert Arrière gauche (+) B-8 Vert/Noir Arrière gauche (--) 16 | Français

—6— Connexion pour les équipements vidéo {KVT-827DVD/727DVD) I B54-4465-00_00.ndb 17 Pré-sortie avant - Sortie audio gauche (Blanc) - Sortie audio droite (Rouge) Pré-sortie arrière - Sortie audio gauche (Blanc) - Sortie audio droite (Rouge) Pré-sortie du subwoofer (MONO) Vous pouvez utiliser l'accessoire @ lorsque la connexion utilisée pour les bornes d'entrée du système du subwoofer est stéréo. M Pré-sortie centrale M Entrée de la vue arrière de la caméra + Entrée visuelle (Jaune) 1 Sortie audio/visuelle + Sortie visuelle (Jaune) - Sortie audio gauche (Blanc) - Sortie audio droite (Rouge) M Sortie audio/visuelle 1 + Entrée visuelle (Jaune) : Entrée audio gauche (Blanc) : Entrée audio droite (Rouge) M Sortie audio/visuelle 2 + Entrée visuelle (Jaune) : Entrée audio gauche (Blanc) : Entrée audio droite (Rouge) Français | 17

(KVT-627DVD) Pne Em Le we m ® ® ï LL M Pré-sortie avant + Sortie audio gauche (Blanc) + Sortie audio droite (Rouge) M Pré-sortie arrière + Sortie audio gauche (Blanc) + Sortie audio droite (Rouge) M Pré-sortie du subwoofer + Sortie audio gauche (Blanc) + Sortie audio droite (Rouge) M Entrée de la vue arrière de la caméra + Entrée visuelle (Jaune)

1 Sortie audio/visuelle + Sortie visuelle (Jaune) + Sortie audio gauche (Blanc) + Sortie audio droite (Rouge) M Sortie audio/visuelle + Entrée visuelle (Jaune) : Entrée audio gauche (Blanc) + Entrée audio droite (Rouge) 18 | Français I B54-4465-00_00.ndb 18

nstallation du moniteur le pare-feu ou support métallique Vis (MAX8) (disponibles dans le commerce) Tordez les pattes du manchon de montage avec un tournevis ou uni outil similaire et fixez-le. Vis taraudeuse Armature de montage métallique … Accessoire © (disponibles danse (disponibles dans le commerce) commerce) Assurez-vous que l'appareil est solidement installé à sa place. Si l'appareil est instable, il pourrait ne pas bien fonctionner (par ex, le son pourrait sauter). nstallation du récepteur 1.Fixer les attaches d'installation @ sur les côtés de l'unité de dissimulation à l'aide de vis à tête sems ®). Attaches d'installation {Accessoire D)

2.Utiliser la vis taraudeuse © pour fixer l'unité de dissimulation sur le panneau audio. Vis taraudeuse (o4 x 16 mm) (Accessoire ©) Français | 19 B54-4465-00_00.ndb 19 05.518 1:29:45 PM

—6— Retrait du moniteur Retrait du cadre en ébonite (écusson)

1. Engagez les loquets sur l'outil de démontage Outil de démontage (Accessoire @)

@ et enlevez les deux crochets inférieurs. Baissez le cadre et tirez-le vers l'avant comme montré sur l'illustration. Loquet Crochet

2. Quand la partie inférieure est retirée, retirez

les deux crochets supérieurs. Retrait de l'unité

1. Retirez le cadre en ébonite en suivant la

procédure de démontage de la section a <Retrait du cadre en ébonite>. Outil de démontage (Accessoire D)

Retirez la vis à tête hexagonale avec la rondelle intégrale (M4 x 8) sur le panneau arrière.

Insérez les deux outils de démontage @) profondément dans les fentes de chaque côté, comme montré.

. Baissez les outils de démontage vers le bas et tirez l'appareil à moitié en faisant pression vers l'intérieur. () Fais atention de ne pas vous blesser avecle loquet de l'outil de démontage. Sortez l'appareil entièrement avec les mains, en faisant attention de ne pas le faire tomber. 20 | Français B54-4465-00_00.ndb 20 S 7 05.518 1:29:46 PM

—6— LÉ EE n de la télécommande Minstallez le support de télécommande (Accessoire @). Adhésif double face Support de télécommande@ compris) Pour éviter que la télécommande ne tombe sous vos pied, installez-la en utilisant le support de télécommande. Si la télécommande tombe sous les pédales, cela risque de vous gêner pour conduire et de provoquer un accident. B54-4465-00_O0.indb 21 Français | 21
